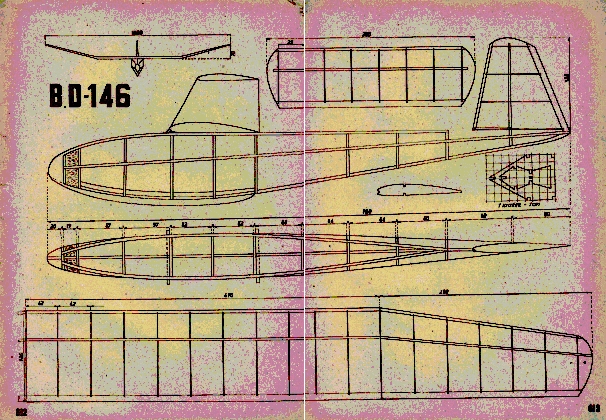

Biorę się za kolejny szybowiec ze starych planów. Postaram się odtworzyć plany modelu w skali 1:1, jak najdokładniej. Liczę na merytoryczną pomoc i udział w rekonstrukcji.


Załączniki:
BD146.jpg [ 352 KiB | Przeglądany 24125 razy ]
BD146 tekst.pdf [247.07 KiB]
Pobrany 1129 razy

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

wieslaw
Post: 5 lis 2014, o 22:24
Offline
Modelarz
Awatar użytkownika

Rejestracja: 14 maja 2012, o 10:03
Posty: 30
Lokalizacja: Elbląg
Bardzo ciekawa konstrukcja, klimaty tamtych lat :idea: Strasznie mnie zaciekawiło, będę obserwował :)
Na górę
 Wyświetl profil

jendrek
Post: 6 lis 2014, o 13:39
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 19:36
Posty: 24
Lokalizacja: Słupsk
Witam
Milo, masz może te plany w lepszej rozdzielczości? Sam przymierzam się do rysowania planów naszych oldtimerów, zbieram na razie materiały.

_________________
Pozdrawiam
Andrzej
Na górę
 Wyświetl profil

milo
Post: 6 lis 2014, o 15:28
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg

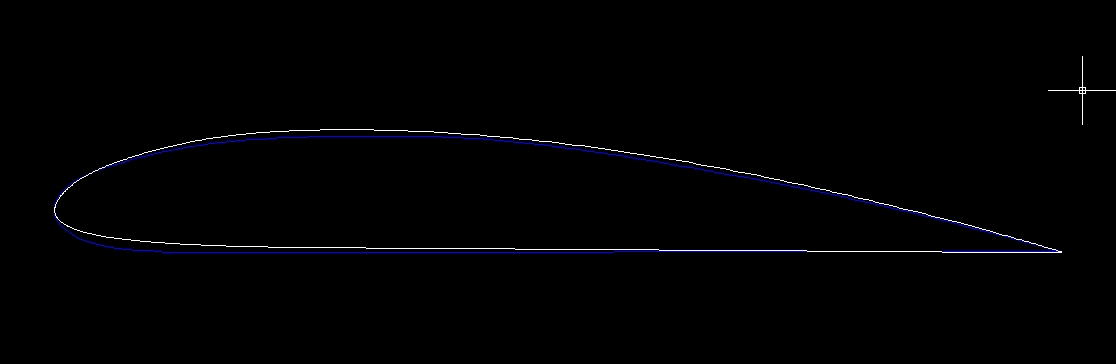

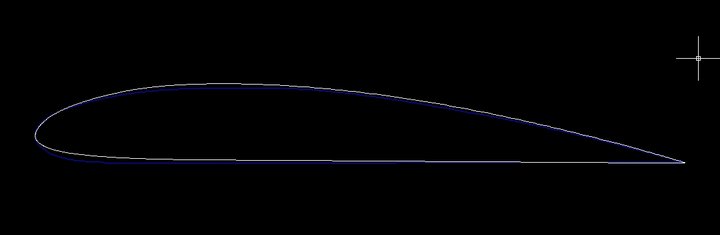

Pierwsze kroki. Narysowałem płacik i obrysowałem profil. Dołączam zrzut z ekranu. Biały to ClarkYsm, niebieski to profil z planów. Zastanawiam się czy nie przyjąć do dalszych prac Clarka. Co myślicie.


Załączniki:
bd146 profil.jpg
bd146 profil.jpg [ 34.85 KiB | Przeglądany 24066 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

molej
Post: 6 lis 2014, o 15:47
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1196
Lokalizacja: Wrocław
A jak obrócisz biały profil przeciwnie do wskazówek zegara - nie pokryją się? Tego niebieskiego nie widać do końca...

Osobiście uważam, że lepiej będzie zastosować "profil z bazy" niż wzorować się na wydruku/skanie na którym mogą być przekłamania.
Na górę
 Wyświetl profil

milo
Post: 6 lis 2014, o 15:55
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg

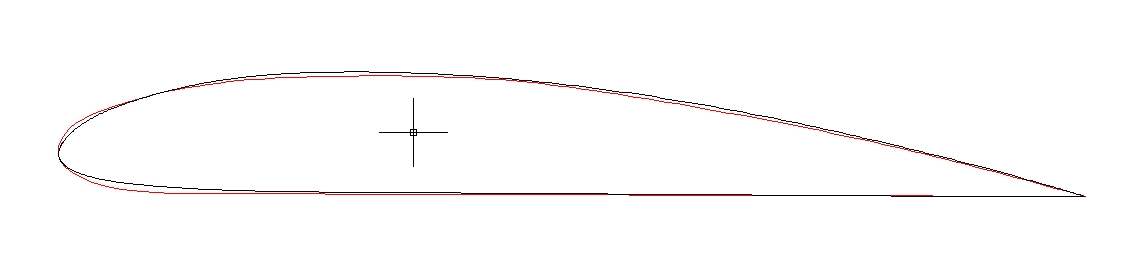

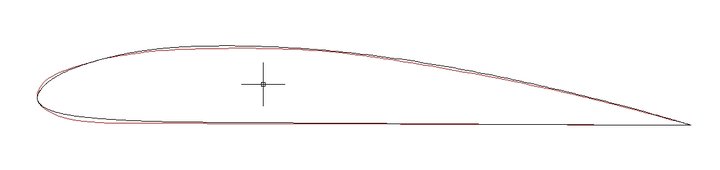

Teraz może więcej widać.....chyba Clarkysm będzie odpowiedni.....na czerwono profil z planów.


Załączniki:
bd146 profil2.jpg
bd146 profil2.jpg [ 35.77 KiB | Przeglądany 24063 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

jendrek
Post: 6 lis 2014, o 16:20
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 19:36
Posty: 24
Lokalizacja: Słupsk
Witam
Zrób klasyczny Clark Y. W innym modelu Bolesława Deglera BD-109, wg opisu jest właśnie Clark Y. A co profili z bazy, to i tak niektóre trzeba ręcznie poprawiać, jest sporo zniekształceń. Przynajmniej w Profili.

_________________
Pozdrawiam
Andrzej
Na górę
 Wyświetl profil

milo
Post: 6 lis 2014, o 18:39
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg

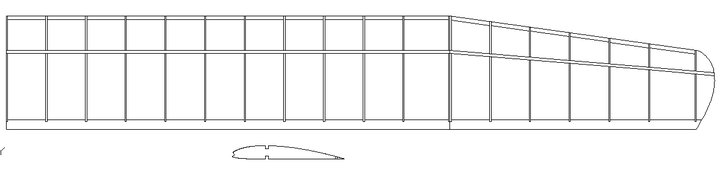

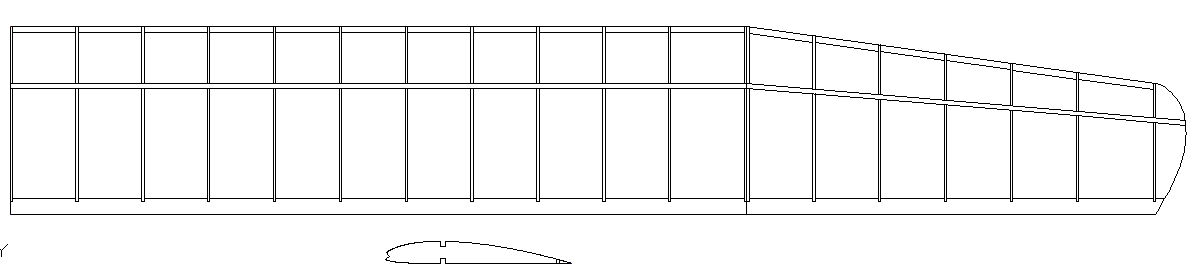

Gotowy plan płata szybowca. Profil ClarkY sm. Narysowałem żeberka grubości 1,5 mm, dźwigary 3x3 i z takiego samego wymiaru krawędź natarcia. Spływ z listwy trójkątnej 10x3.
Chciałbym abyście zwrócili uwagę na plany z SiM, są powyżej. Na planach płat ma: część prostokątna 470 mm długości i końcówka /strzała jak pisze autor/, 280 mm. Na planach jest widok z przodu....zaznaczona jest rozpiętość całkowita 1000 mm (!). Pomyłka, błąd, jeżeli tak to w którym miejscu. Całkowita rozpiętość po uwzględnieniu wzniosu końcówek wynosi /na zeskalowanym planie/ 1480 mm (?). A może nazwa modelu "BD 146" mówi o rozpiętości, dopuszczam , że mój rysunek jest niedoskonały.


Załączniki:
BD146 płat.jpg
BD146 płat.jpg [ 58.04 KiB | Przeglądany 24052 razy ]

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
Na górę
 Wyświetl profil

TomekW
Post: 6 lis 2014, o 22:45
Offline
Modelarz
Awatar użytkownika

Rejestracja: 26 paź 2011, o 11:07
Posty: 306
Lokalizacja: Radawiec Mały

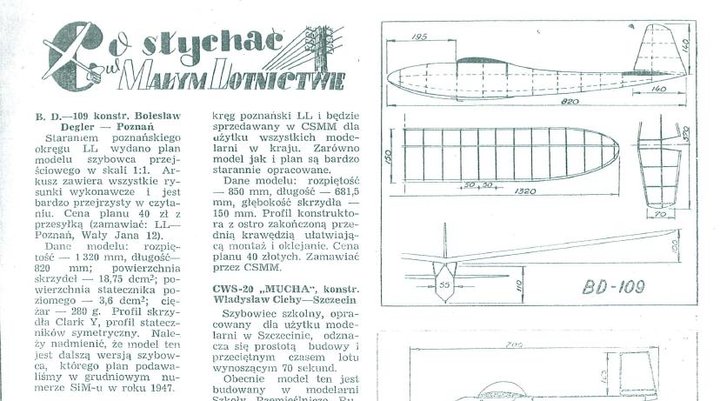

Moim zdaniem model ma rozpiętość 1000 mm . Sprawdź na przeskalowanym rzucie płata z przodu zakładając wymiary 470 + 2 x 280 mm i wznios ucha 70 mm .
Numeracja modelu nie ma raczej związku - dla przykładu inny model tego konstruktora o rozp. 1320 mm oznaczony jako BD 109.
Załącznik:
BD 109.JPG
BD 109.JPG [ 74.56 KiB | Przeglądany 24030 razy ]

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek
Na górę
 Wyświetl profil

milo
Post: 6 lis 2014, o 23:25
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3838
Lokalizacja: Elbląg
Tomek, chyba masz rację, centropłat jest narysowany w całości, a ucho jedno...zaraz sprawdzę jak to wyjdzie na rysunku.

Edit: I tak jest jak piszecie i wiem gdzie jest błąd :) Jutro poprawię i wrzucę poprawny plan płata. Wychodzi 1012 mm.
