Nie bardzo mogę otworzyć ten plik na moim starym szrocie . Zapisz go inaczej i wrzuć do tematów '"Godła i oznakowanie".

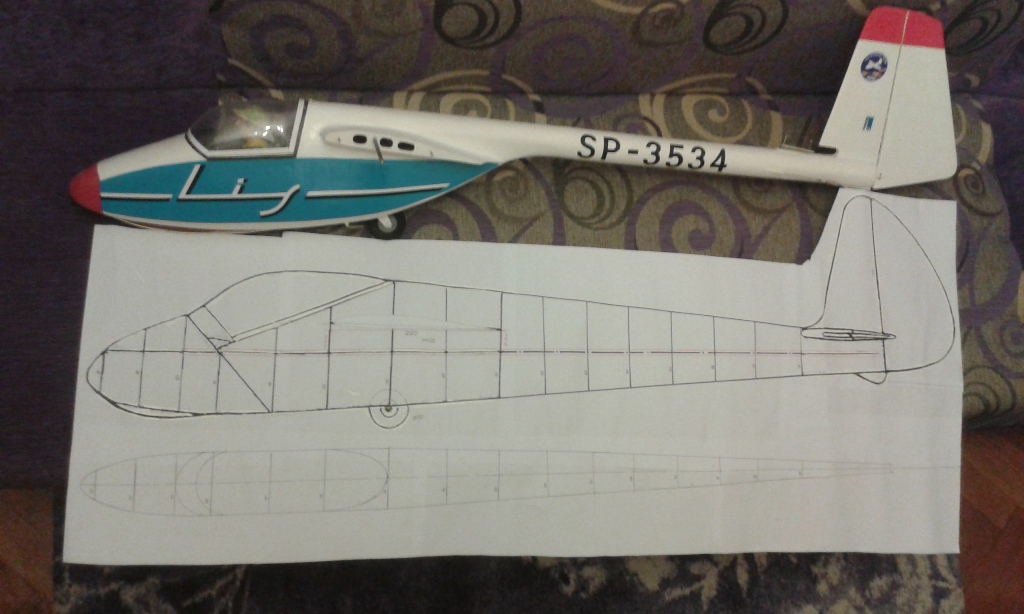

Rozrysowałem wstępnie na arkuszu kadłub. Zmieniłem cięciwę przy centropłacie na 220 mm, lekko wydłużyłem nosek i pomniejszyłem stery. Profil założyłem MH 32. W proporcjach nie odbiega zbytnio od "Lisa"

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

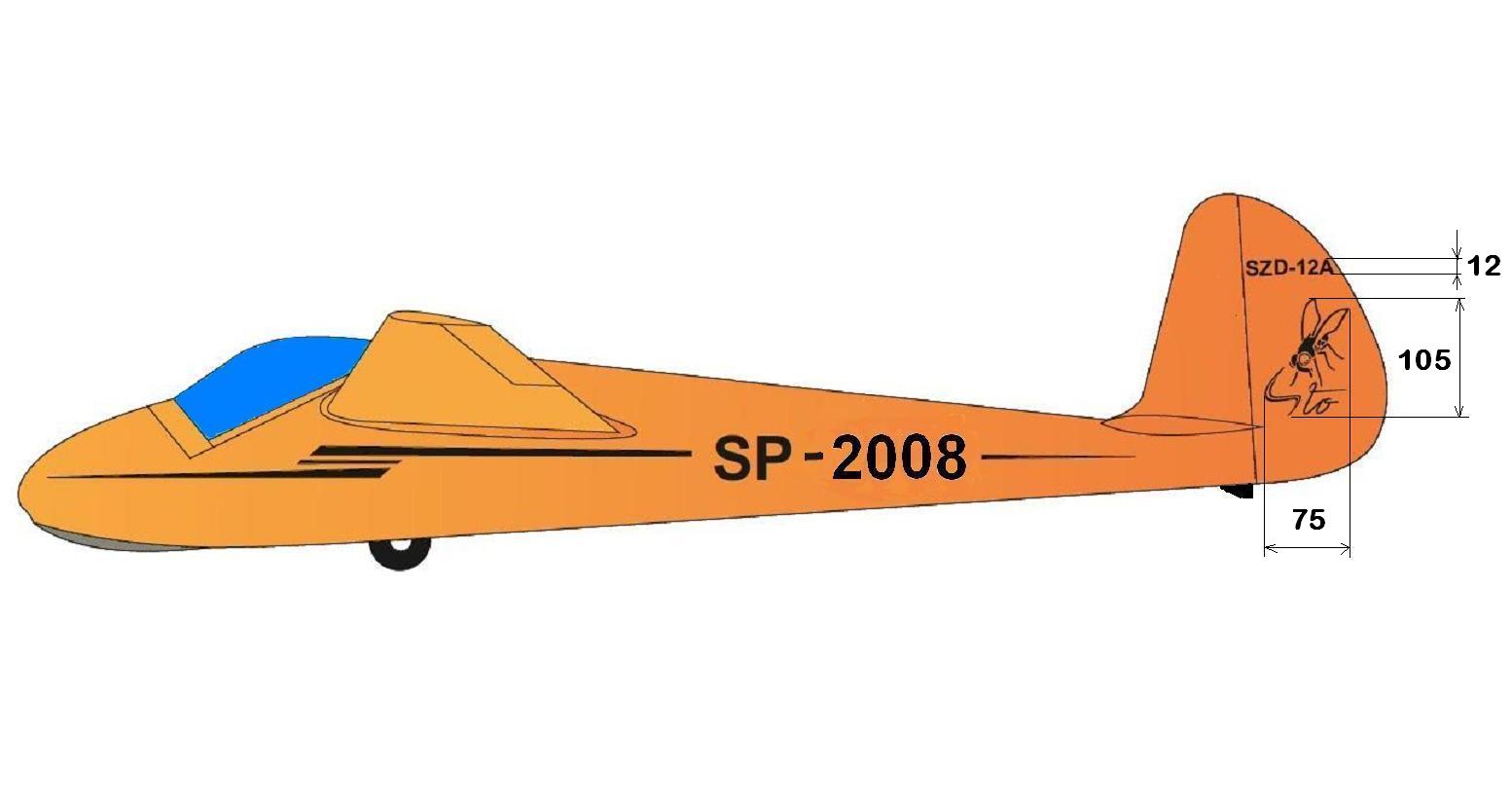

Pozwoliłem sobie przerobić pliki. Tutaj link a poniżej poglądowo

Wielkie dzięki. Myślę, że taka wielkość będzie pasowała jak na szkicu. Zastanawiałem się w którym miejscu ta mucha ma siedzieć, ale chyba na sterze kierunku jest jej najodpowiedniej.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

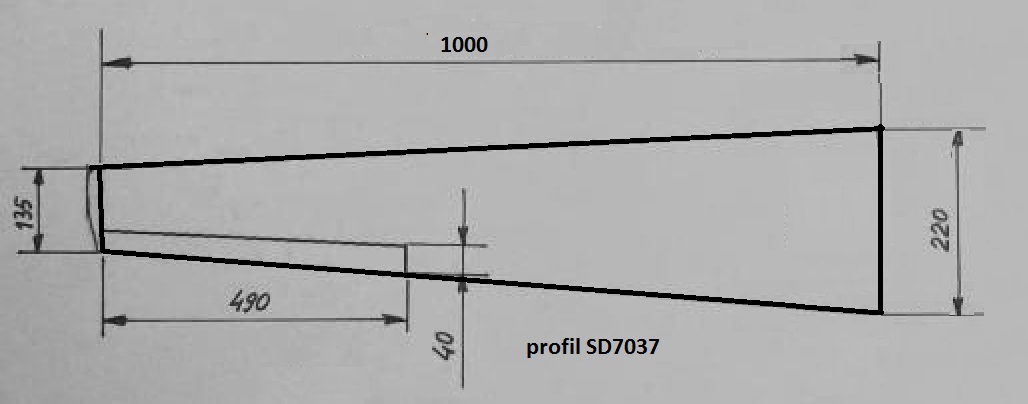

Po sugestii milo w poście tematu easy, zdecydowałem się na radykalną zmianę konstrukcji tyłu kadłuba. Postaram się go jakoś odchudzić. Profil skrzydła zmienię na SD7037 (uwaga milo). Taki jaki był w Jaskółce. Zobaczymy co z tego wyjdzie
Czy ktoś mógłby ewentualnie opracować przyszłościowo takie skrzydełko w jesienne wieczory? Nie wiem, czy znajdzie się w archiwum ADW gotowiec o cięciwie 220. Taki płat można wykorzystać w innych konstrukcjach.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Przejrzałem laptopa, okazuje się, że mam narysowaną Muchę 100 w dxf wielkości 3M (ktoś mi kiedyś podesłał)

_________________
Fw190 NPN, PZL Dromader NPN, SuperSportster, Dart XL fpv, copterx 450 black angel
Radiomaster tx12multi

Przysiądę i zrobię....płacik wydaje się być w dobrej proporcji.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Będę bardzo wdzięczny. Na pewno formatki przydadzą się do innego modelu.
Całe dnie zajęte. Jak wolne, to pogoda do kitu. Nawet nie mam kiedy umówić się na loty z milo. W weekendy znowu przyszło mi być z wnukami. Wieczorem, gdy jest spokój coś tam porobię.
Przekonstruowałem trochę „Muchę”. Głównie tył. Współczynnik A 0,6.

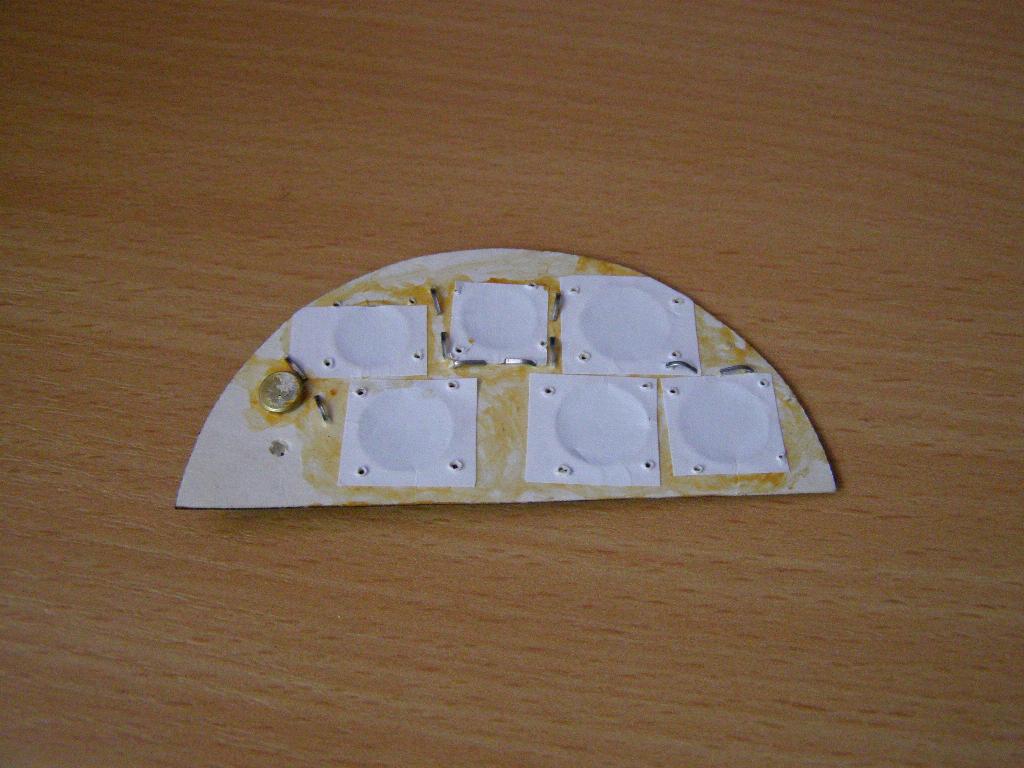

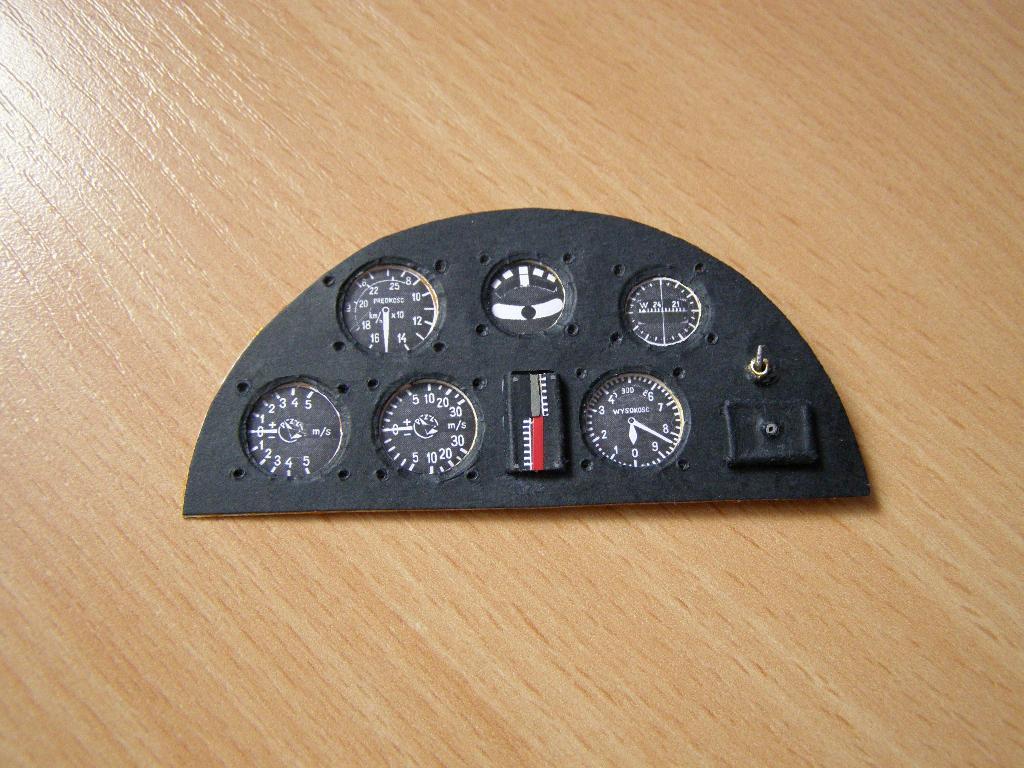

Czasami wezmę się za jakieś „pierdółki”. Zrobiłem tablicę przyrządów. Najprościej jak się dało. W białym i czarnym kartoniku wyciąłem dziurkaczem kaletniczym otwory. Do białego kartonu zszywkami przymocowałem jakiś celofan z pudełka od kosmetyków (nie wiem czym to kleić). Obrzeża tekturki (bez celafonu) posmarowałem butaprenem i skleiłem to z czarnym. Od spodu na spód przykleiłem „zegary”, po wydrukowaniu z tematu „Przyrządy do modelu” z działu „Warsztat”. Myślę, że jak na „easy” taka tablica może być

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

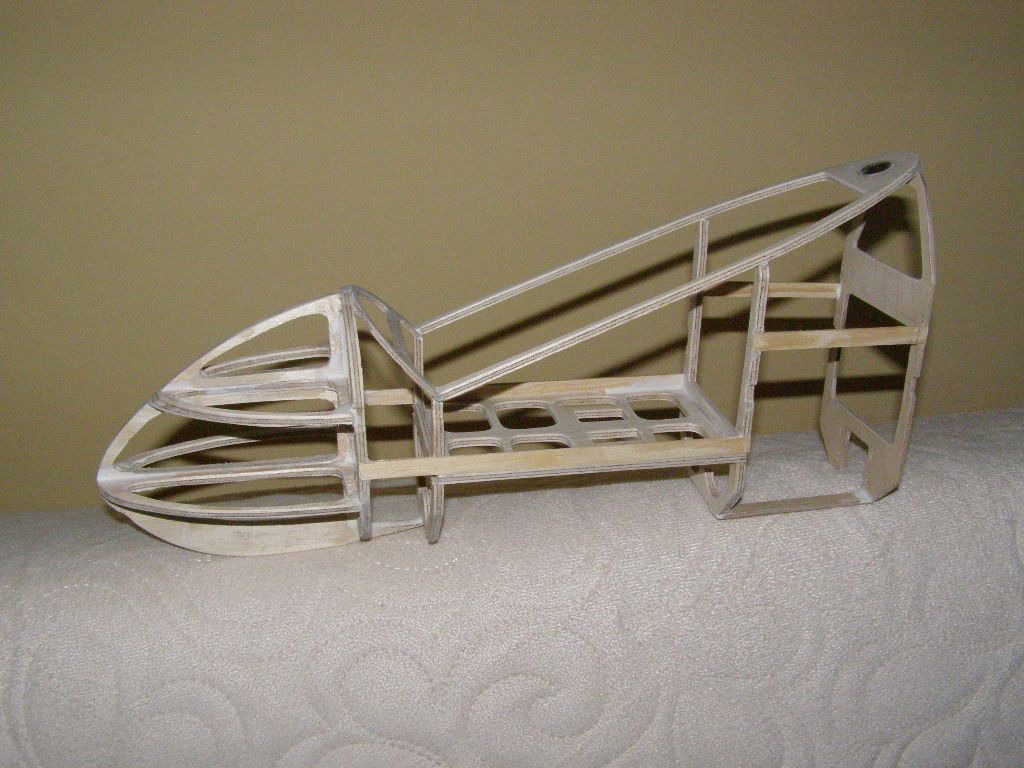

Jak zwykle zacząłem od tej łatwiejszej dla mnie pracy . To jest od kadłuba. Wykonałem „bazę”, element „twardy”. Reszta to już będą deseczki balsowe. Konstrukcja trochę innowacyjna, budżetowa.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

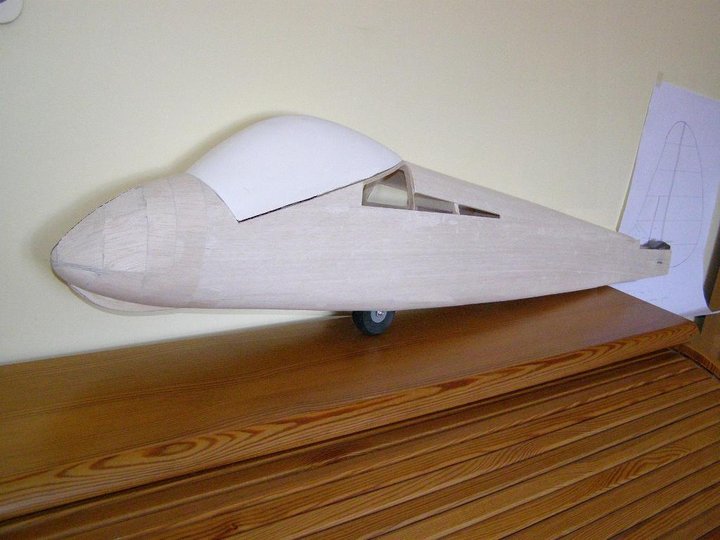

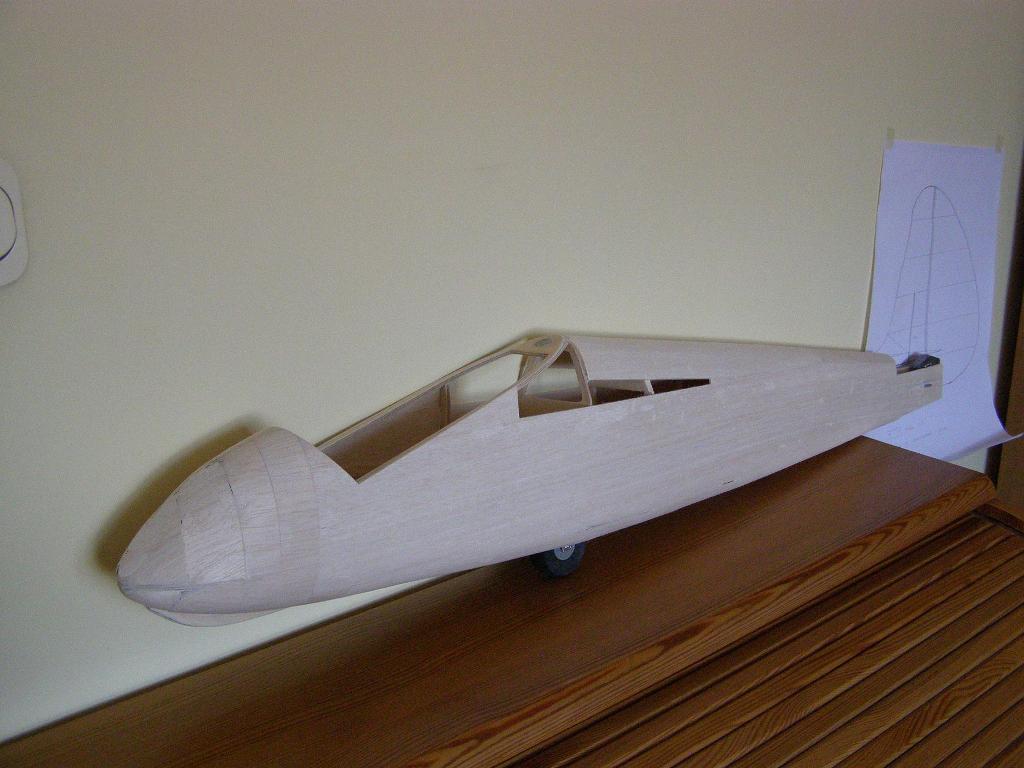

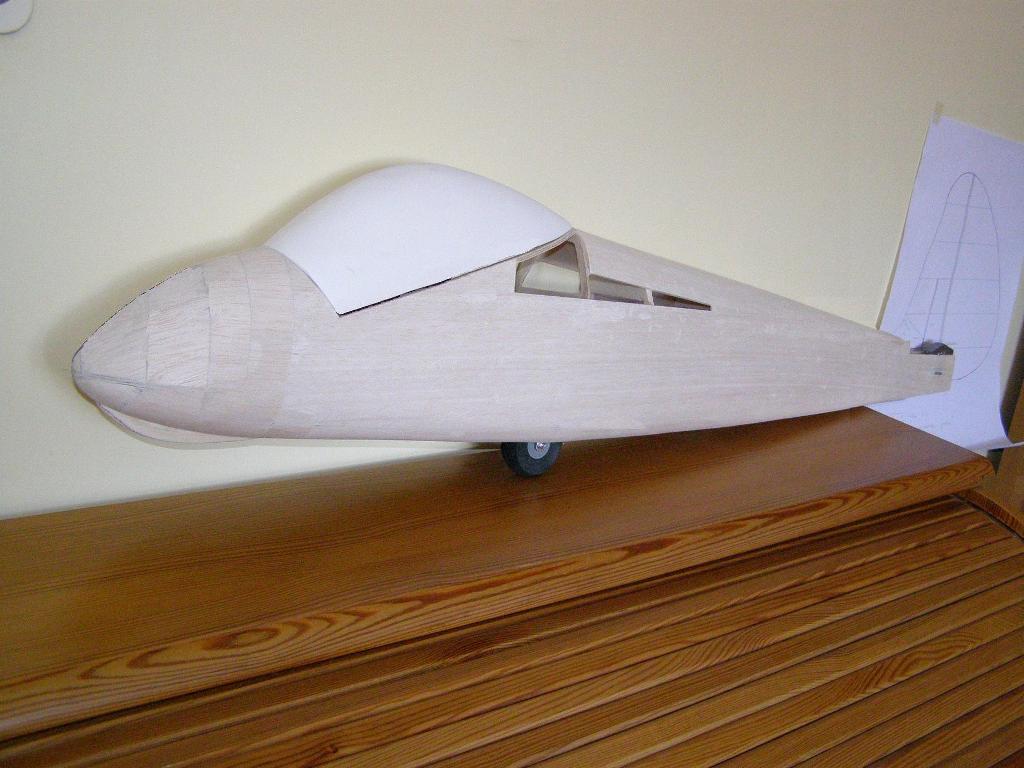

Prace przy kadłubie wstrzymane. Kadłub z grubsza oszlifowany. Trzeba teraz usunąć dziury i przecienienia. Muszę zrobić centropłat, ale nie mam danych rozstawu otworów żeberka przy kadłubowego. Kooperant na razie nie ma czasu. Zrobiłem wstępnie kopyto do kabinki i wezmę się za usterzenie.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

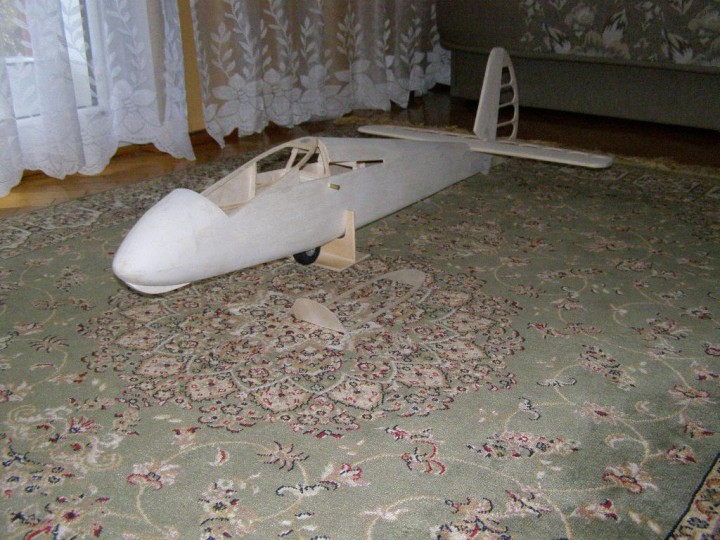

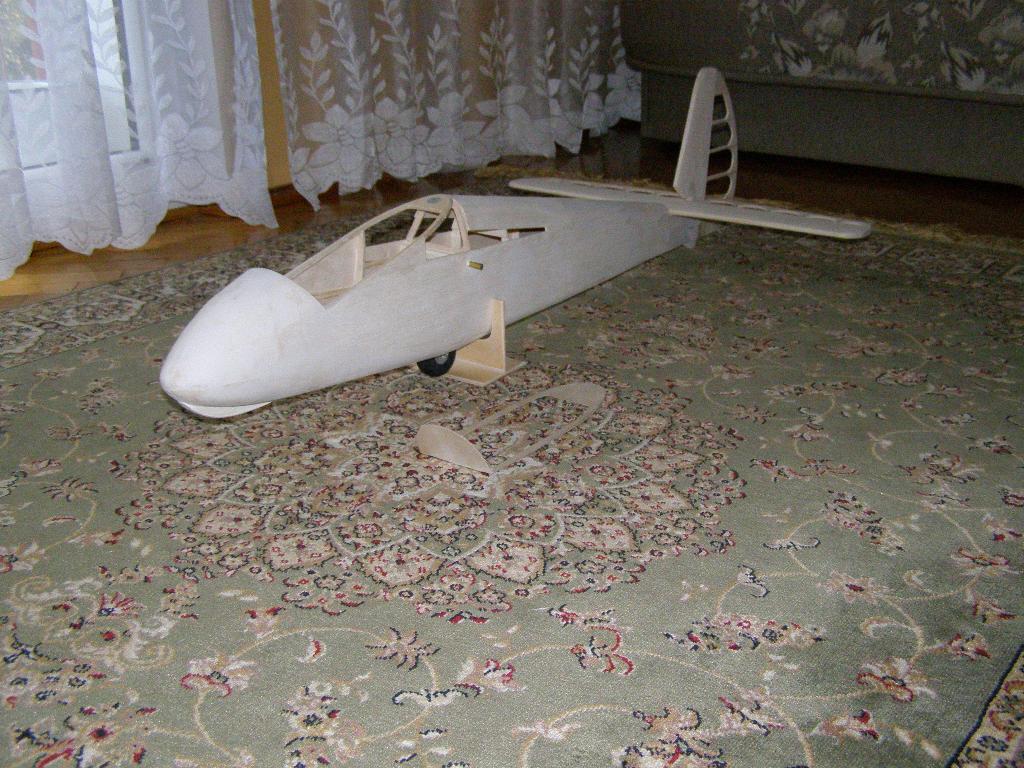

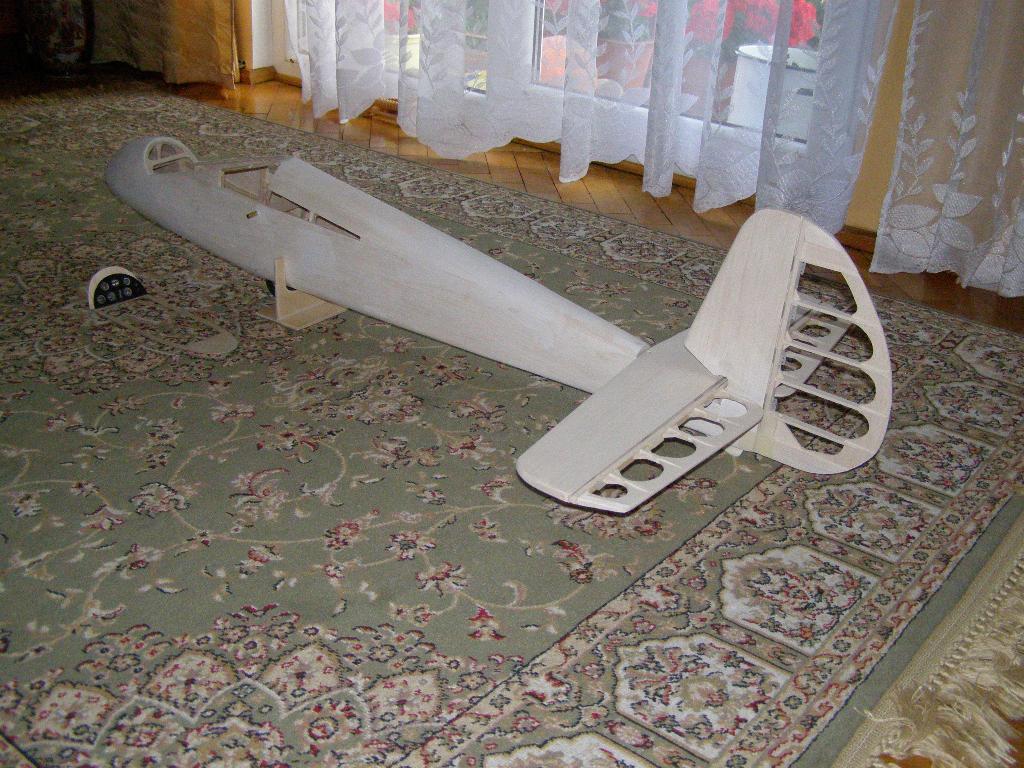

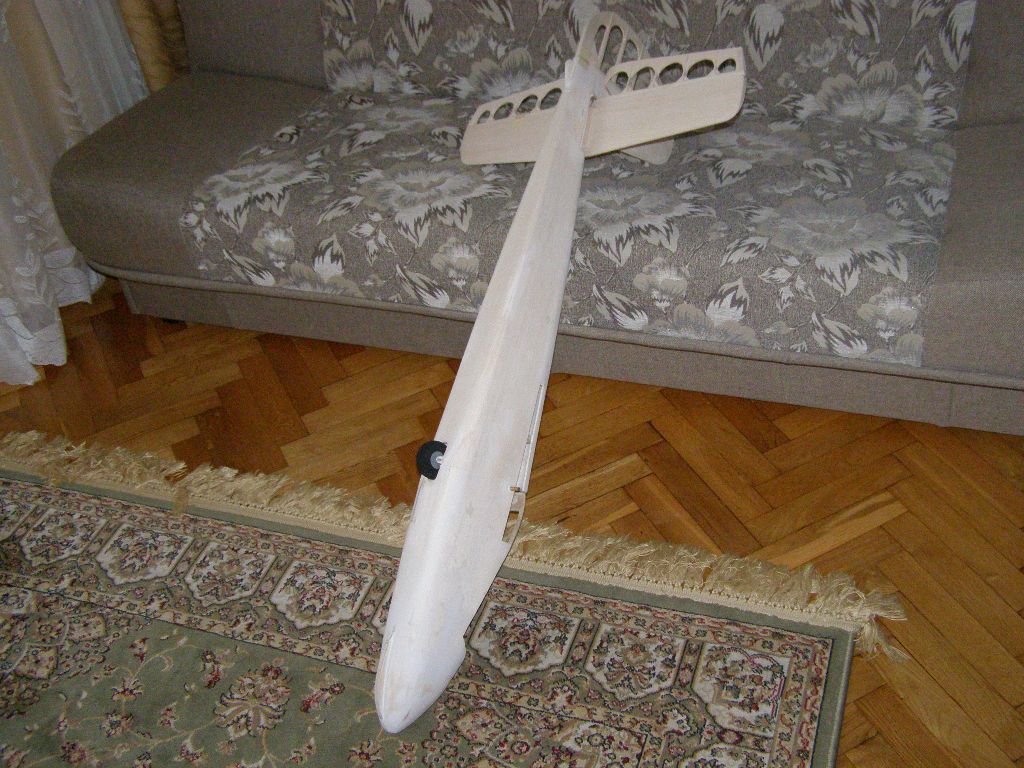

Konstrukcja kadłuba Muszki tak jak u „Jaskółki”. Wygląda już sympatycznie bo dostała usterzenie. Mocowanie statecznika poziomego jak w oryginale z możliwością ustawienia kąta. Do wykonania maskownica statecznika pionowego. Coś wymyślę. Oryginał miał w tym miejscu cienką profilowaną blachę duralową. Jako że stoję z centropłatem (nie znam wymiaru rozstawienia otworów) próbowałem wytłoczyć gospodarczym sposobem kabinkę. To znaczy rozgrzanie nad gazem i na ramce naciągnięcie na kopyto. Zużyłem wszystkie posiadane arkusze PET-u i klęska. Kabinka jest zbyt duża i za każdym razem powstawało zafalowanie. Na dodatek kopyto zbyt delikatne uległo uszkodzeniu (temperatura i duża siła naciągania). Gwizdnąłem to do śmieci i na razie odechciało mi się myśleć o oszkleniu Będę musiał chyba wprosić się w łaski kolegów z forum aby to wykonać metodą VACUM.
