| Autor: | milo [ 9 sty 2018, o 10:42 ] |
| Tytuł: | Re: Szybowiec "Mewa" 1936 r. |
No, nabiera Mewa wyglądu |
|
| Autor: | molej [ 10 sty 2018, o 13:36 ] |
| Tytuł: | Re: Szybowiec "Mewa" 1936 r. |
Wprawne oko w dzisiejszych czasach jest na wagę złota Zgadzam się, że czarnej obwódki na oryginalnym logo nie było. I na początku też tak zrobiłem i nakleiłem. Jednakże folia nie jest do końca jest transparentna: Załącznik: Nieco przyciemnia kolor i widać wyraźną granicę folii. Fajnie wyszłoby gdyby zrobić kalkomanię ale nie mam możliwości. Po dodaniu czarnej obwódki, różnica barw się nieco zatarła i tak zostawiłem. Jest to taki kompromis - w końcu to Easy |
|
| Autor: | molej [ 31 sty 2018, o 16:14 ] |
| Tytuł: | Re: Szybowiec "Mewa" 1936 r. |

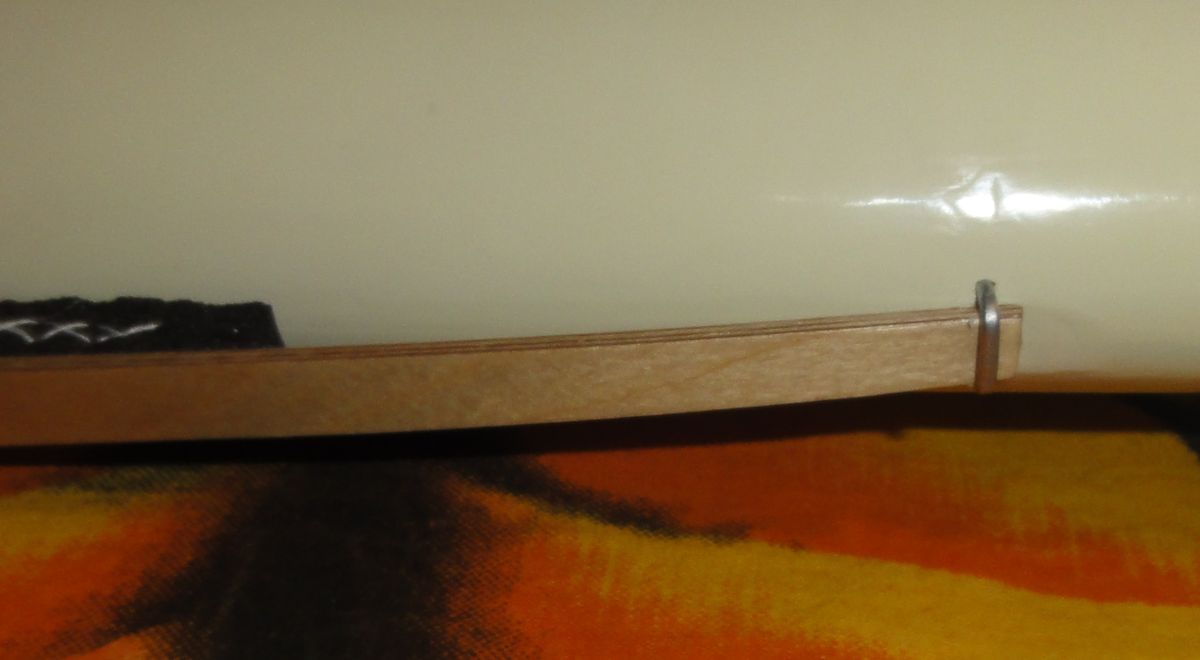

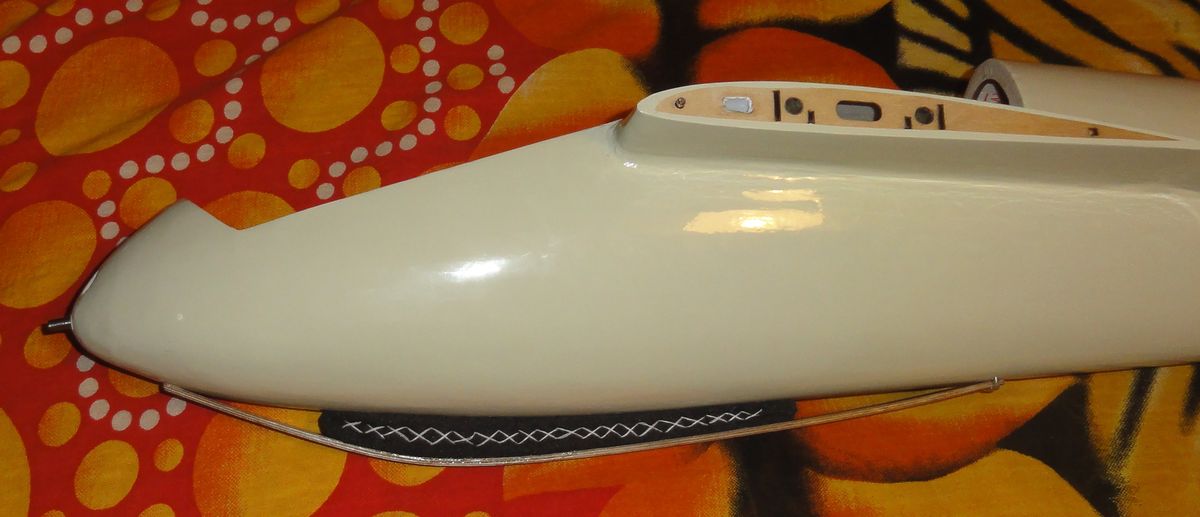

Płoza z przodu przykręcona dwoma śrubkami. Z tyłu, przesuwnie na elemencie z drutu aluminiowego (amortyzacja): Załącznik: Załącznik: Załącznik: Płoza tylna z płaskownika z nierdzewki. Przyklejona i przeszyta: Załącznik: Wstępne wyliczenia środków masy okazały się bardzo trafne. Z kadłubem najbardziej się pomyliłem jeśli chodzi o położenie SM ale za to wyszedł on lżejszy więc do obliczeń "zrównoważyło" się. Polecam takie obliczenia na samym początku. Wiemy wtedy czy musimy walczyć np. o każdy gram usterzenia lub czy serwa możemy umieścić w ogonie. U mnie położenie pakietu różni się o 5 mm od zakładanego: Załącznik:
|
|
| Autor: | molej [ 19 lut 2018, o 18:09 ] |
| Tytuł: | Re: Szybowiec "Mewa" 1936 r. |

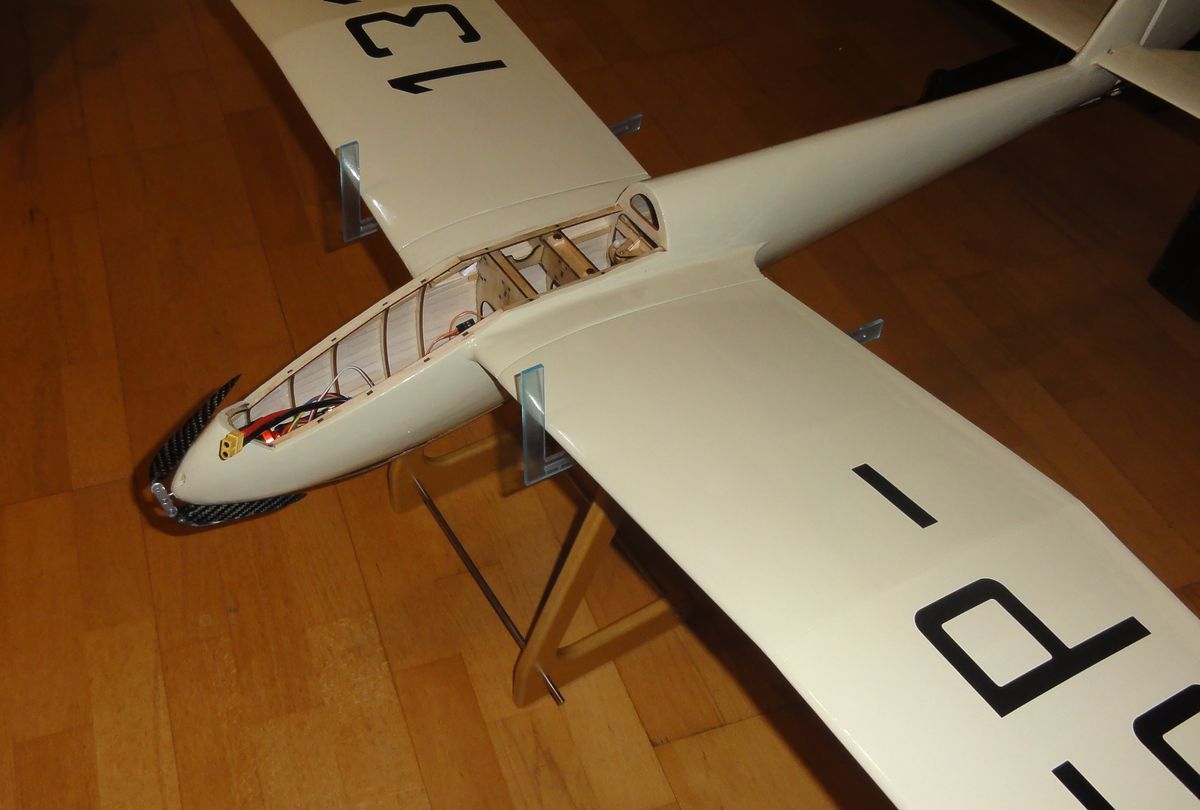

Balsowe owiewki napędów oklejone folią. Zostawiłem kilka mm naddatku i następnie przyprasowałem osłony na swoje miejsce: Załącznik: Załącznik: Zakres wychyleń lotek to +19°/-69°. Numery rejestracyjne na kadłubie: Załącznik: Zrobiłem pomiary mocy napędu. Zamiast szacowanego poboru na poziomie 25A otrzymałem jedynie 14A i 156W mocy |
|
| Autor: | molej [ 28 lut 2018, o 13:01 ] |
| Tytuł: | Re: Szybowiec "Mewa" 1936 r. |
Zrobiłem kopyto do tłoczenia kabinki takie prawie już "na gotowo". Wykonałem kompaktowy stół do formowania podciśnieniowego: Załącznik: No może nie stół tylko przystawka Nagrzałem vivak, przyłożyłem ramkę i cyk - od razu zgniotło mi kopyto Załącznik: Nie sądziłem, że odkurzacz będzie w stanie wytworzyć aż takie podciśnienie Teraz klejenie, szpachlowania, szlifowanie..... ehhh Załącznik:
|
|
| Autor: | milo [ 28 lut 2018, o 14:16 ] |
| Tytuł: | Re: Szybowiec "Mewa" 1936 r. |
molej pisze: Nie sądziłem, że odkurzacz będzie w stanie wytworzyć aż takie podciśnienie Cóż powiedzieć Ok, ale nie o tym dyskutujemy. Wystarczyło poczytać wątki Kobuza i inne, pooglądać zdjęcia |
|
| Autor: | molej [ 3 mar 2018, o 17:42 ] |
| Tytuł: | Re: Szybowiec "Mewa" 1936 r. |
Odkurzacz na pewno nie osiągnie wartości podciśnienia -1 bar. Zakładałem że mój jest w stanie wytworzyć ≈ -0,2 bar co nie zmienia faktu, że to jednak sporo. Kopyto wydawało się wystarczająco sztywne ale ze względu na sposób zamocowania, wytrzymałość była niewystarczająca. Gdybym podparł je na środku - zapewne nie byłoby problemu. Wątek z Kobuzem czytałem, oglądałem - jak z resztą wszystkie na forum Załącznik: Robiąc kopyto "typowe", ciężej popełnić błąd bo i tak dolna część jest płaska. Zazwyczaj nie robi się wzmocnień, wyprowadzeń aby uzyskać całkowicie płaski spód: Załącznik: Po uszkodzeniu kopyta, dla mnie też stało się oczywiste jak powinno ono wyglądać i gdzie był bląd. Teraz poklejone, zaszpachlowane czeka na szlifowanie i później to już standardowo. |
|
| Autor: | molej [ 17 kwie 2018, o 14:49 ] |
| Tytuł: | Re: Szybowiec "Mewa" 1936 r. |
W temacie napędu - zakupiłem wagę i zmierzyłem ciąg. Test w Mewie robiłem dla rozstawu osi łopat 20 mm. Porównałem też taki sam silnik i regulator ale z kołpakiem o rozstawie osi łopat = 49mm. Pomiary wykonałem dla łopat 10x6, przy napięciu nie obciążonego pakietu = 11,4 V (tryb storage): 20 mm - 20,4A / 220W / 10440 RPM / 970g ciąg 49 mm - 27,0A / 285W / 9450 RPM / 1245g ciąg Przy zmianie łopat Mewy 10x6 na 11x6: 10x6 - 20,4A / 220W / 10440 RPM 11x6 - 26,0A / 278W / 9840 RPM Przy większym śmigle skróci się czas pracy. Zobaczę jak napęd będzie pracował z 10x6 i podejmę decyzję co do zmian. Należy pamiętać że przy wyższym napięciu (pakiet naładowany), pobór prądu, moc, obroty, ciąg - będą wyższe. |
|
| Autor: | molej [ 18 maja 2018, o 10:19 ] |
| Tytuł: | Re: Szybowiec "Mewa" 1936 r. |

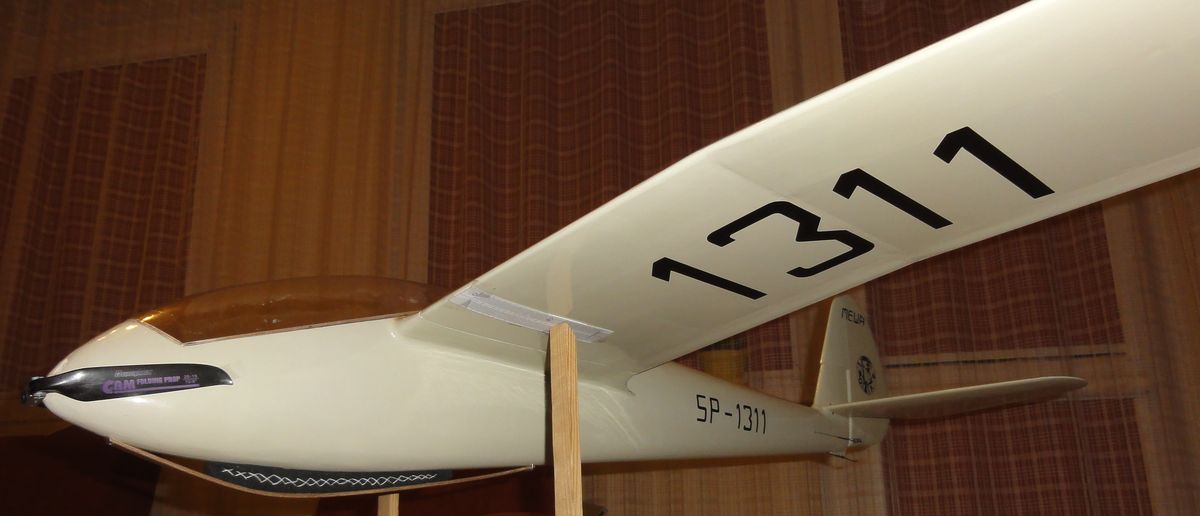

Zostało niewiele a trwało to bardzo długo, ale w końcu udało się. Co prawda kabina jeszcze tymczasowa ale do latania nadaje się Załącznik: Masa wynos 1404g (w tym płatowiec 915g). Sam kadłub waży 322g. Można było spokojnie trochę gram "uciąć" na pancernych wręgach centropłata. Na komputerze wyglądało to ok, ale po sklejeniu i zważeniu aż sam się zdziwiłem Załącznik: Do tego łączniki ważą 93g. Można tylne zrobić nieco krótsze i z duraluminium. Zobaczę po lotach czy obniżać masę. Obciążenie pow. wynosi 34,2 [g/dm²]. |
|
