| Autor: | pepcio 11 [ 30 paź 2014, o 22:44 ] |
| Tytuł: | Re: SZD-8 "Jaskółka" |
Ja wiem, że podejście do tematu ma być "luzakowe" ale ja jestem cały czas głodny informacji o postępie prac. Domyślam się, że umieścisz w tym modelu całą swoją wiedzę z poprzednich swoich konstrukcji Dla zachęty jeszcze inny typ malowania znaleziony w internecie. Dla tych co lubią żółty. Załącznik: szd8-1.jpg [ 76.07 KiB | Przeglądany 5377 razy ] Załącznik: szd8-2.jpg [ 75.39 KiB | Przeglądany 5377 razy ] Załącznik: szd8-3.jpg [ 94.24 KiB | Przeglądany 5377 razy ] |
|
| Autor: | milo [ 31 paź 2014, o 15:20 ] |
| Tytuł: | Re: SZD-8 "Jaskółka" |
Rysowanie zbliża się ku końcowi, myślę, że na początku listopada oddam formatki do cięcia i wycięte trafią w Twoje ręce Skrzydła: rozpiętość 950 mm - jeden płat - bez końcówki, cięciwa początkowa 200 mm, końcówka 140 mm. Żebra będą wycięte na ploterze z balsy 1,5 mm - profil SD7037 - dźwigary sosna 8x2, natarcie sosna 3x3, na to listwa balsowa 2 mm, zamykająca keson z przodu, a na to wszystko listwa balsowa 4 mm - nosek. Na żebrach nakładki z balsy 1,5 mm, z takiej samej balsy kesony i spływ - "V" dwie listwy 1,5x25 mm. Między dźwigarami przekładki z balsy 1,5/2 mm(?). Łącznik z pręta stalowego utwardzonego fi 5 mm, wchodzi w płat na 100 mm /czyli pręta potrzeba będzie ok 300 mm/, w rurki alu 6x5,1 / takiej rurki potrzeba też ok 300 mm/. Wznios ok 3 st. Reszta wymiarów będzie na planach. Jeszcze jedno, żebro nr1 i nr4 będą ze sklejki 2 mm. Całkowita rozpiętość modelu wyniesie ok 2000/2050 mm. Kadłub: boki kadłuba z balsy 3 mm, połączone ze sobą na czterech wręgach ze sklejki 2 mm, dodatkowo będzie element z takiej samej sklejki na spodzie kadłuba - w miejscu zamontowania koła. Przekrój prostokątny, wszystko wycięte na ploterze. Góra i dół kadłuba z balsy 3 mm, obrys z widoku z góry dowolny, od spływu do ogona prosty, zbieżny, przód tak jak układają się boczki na wręgach , szerokość kadłuba w części centro 70 mm. Przy wrędze głównej rurka alu 6x5,1 na łącznik i dwa kołki ustalające z pręta stalowego fi 3 mm. W miejscu , gdzie skrzydła dochodzą do kadłuba żebra nasadowe ze sklejki 2 mm. Całkowita długość kadłuba ok 1050 mm. Z przodu miejsce na komorę balastową. Od środka przewiduję wylaminowanie części kabinowej i pod centro, zalecał bym też przelaminowanie / tkaniną ok 80 g/m^2/ całego kadłuba z zewnątrz. Wymiar koła w wątku. Usterzenie: konstrukcji całkowicie z balsy 3 mm, statecznik pionowy i poziomy pokryty w całości balsą 1,5 mm. Wszystkie elementy wycinane na ploterze. Usterzenia zamontowane na stałe do kadłuba. Proponuję serwa SG-92 R do lotek i sterów - ewentualnie na SW i SK serwa klasy HS-81 - dwa bowdeny do napędu SW i SK. To tak wstępnie. Jeżeli masz jakieś pytania co do potrzebnych materiałów to pisz. |
|
| Autor: | pepcio 11 [ 31 paź 2014, o 17:06 ] |
| Tytuł: | Re: SZD-8 "Jaskółka" |
Zimy w naszym kraju bywają długie.Do wiosny dużo czasu. Jest szansa ,że "Jaskółka" ją poczyni |
|
| Autor: | mgr [ 9 lis 2014, o 18:04 ] |
| Tytuł: | Re: SZD-8 "Jaskółka" |
Czy w sklejkowych nr.1 nie powinno być otworów na kołki centrujące? |
|
| Autor: | milo [ 12 lis 2014, o 22:02 ] | ||
| Tytuł: | Re: SZD-8 "Jaskółka" | ||
Zakończyłem rysowanie Jaskółki, teraz można formatki oddać do cięcia.
|
|||
| Autor: | milo [ 5 gru 2014, o 16:28 ] | ||
| Tytuł: | Re: SZD-8 "Jaskółka" | ||
Odebrałem dzisiaj wycięte elementy Jaskółki
|
|||
| Autor: | Paweł [ 5 gru 2014, o 17:20 ] |
| Tytuł: | Re: SZD-8 "Jaskółka" |
Milo, nie martw się... Wszyscy tak mają... To chyba coś na "S"... |
|
| Autor: | pepcio 11 [ 14 sty 2015, o 12:14 ] |
| Tytuł: | Re: SZD-8 "Jaskółka" |

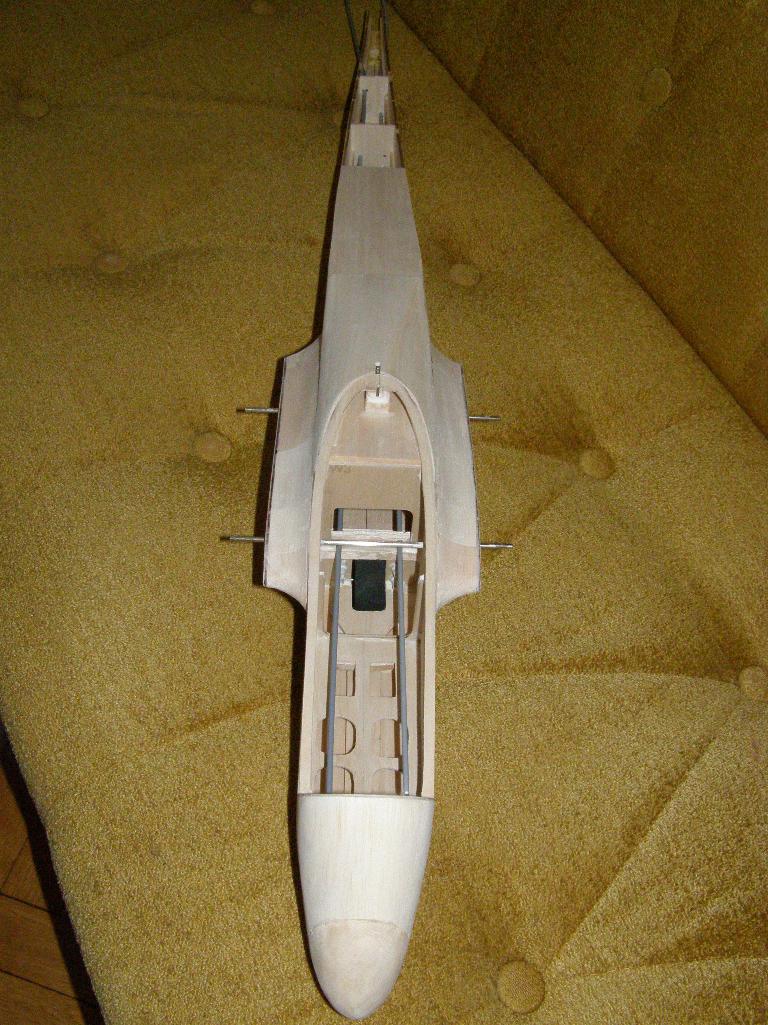

Po otrzymaniu wyciętych formatek zdecydowałem się na mały lifting „Jaskółki”. Załącznik: Załącznik:
|
|
| Autor: | pepcio 11 [ 25 lut 2015, o 23:33 ] |
| Tytuł: | Re: SZD-8 "Jaskółka" |

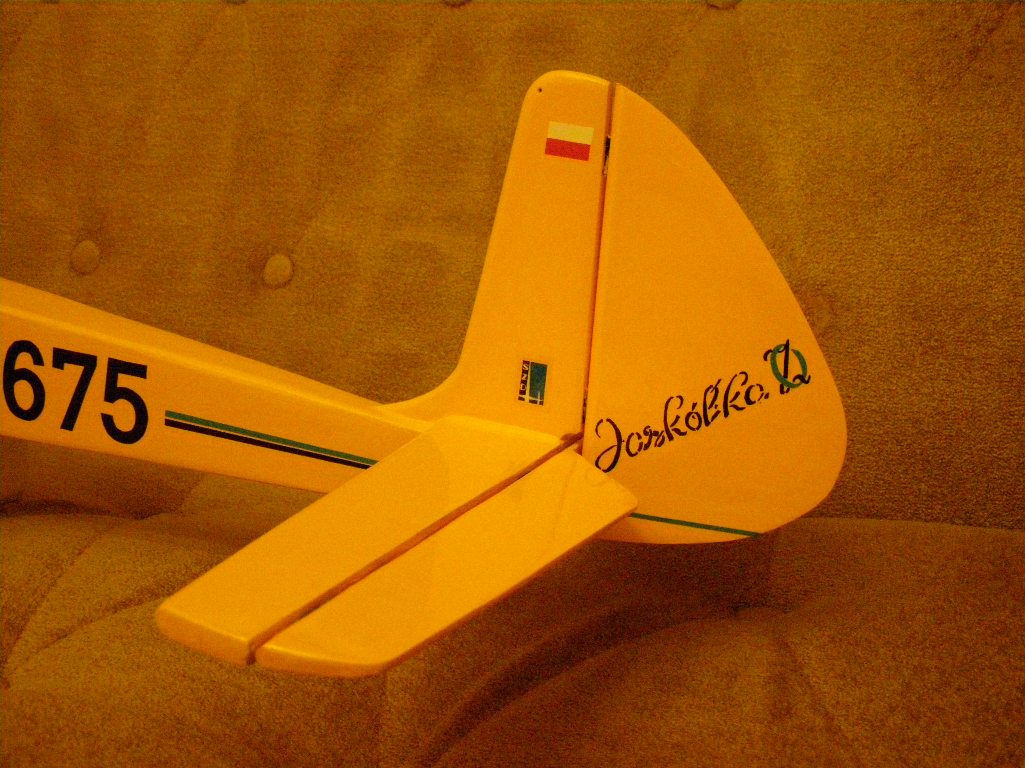

Miała być „Jaskółka” w wersji bis a powstała w wersji ter ZO Załącznik: Załącznik: Załącznik: Załącznik: Załącznik:
|
|
