Nowy projekt na zimę, Kobuz w skali 1:4.5 - 3.1m rozpiętości.
Zaczynam powoli, może na wiosnę uda się wyciąć i zacząć budowę.

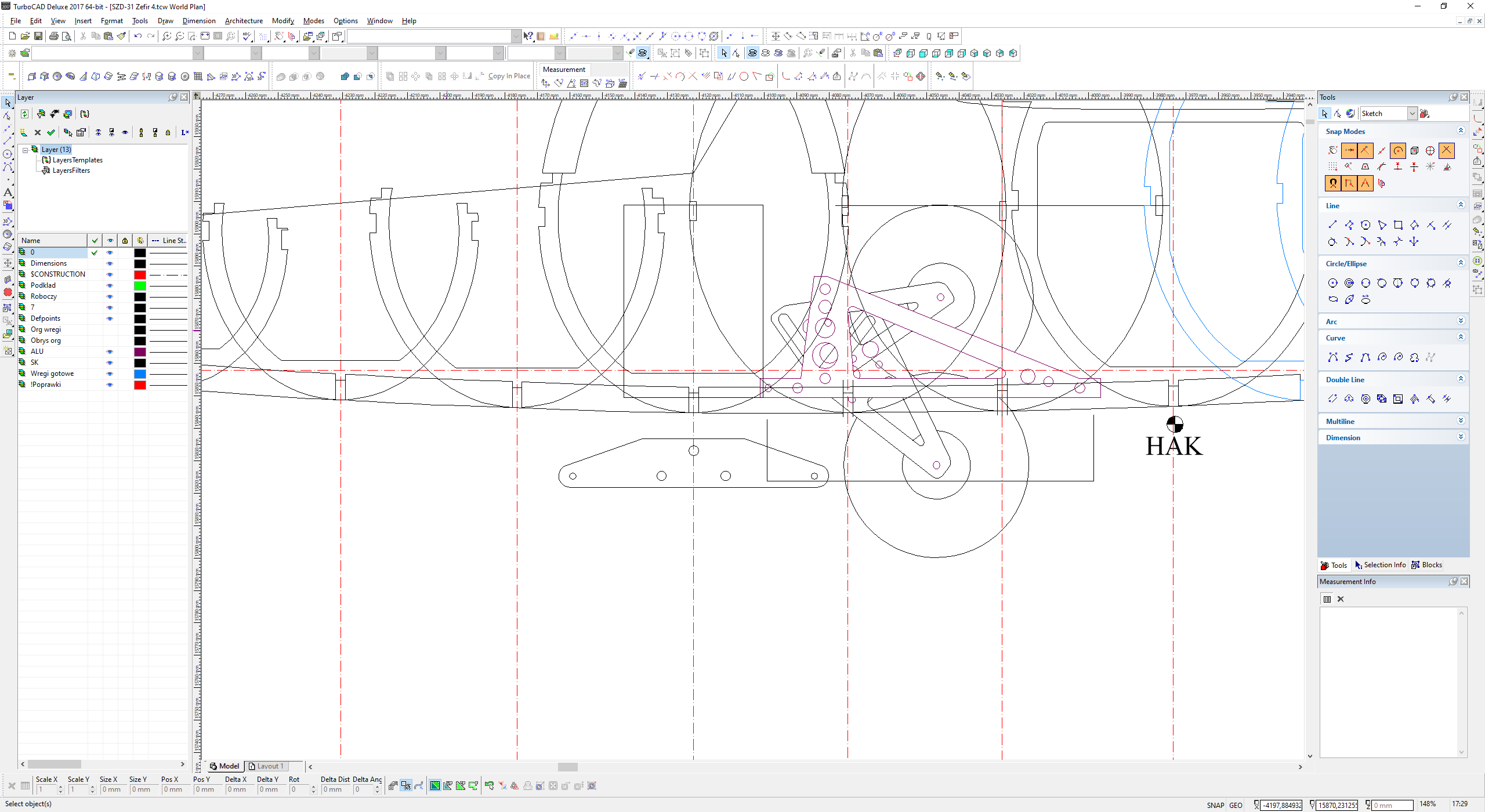

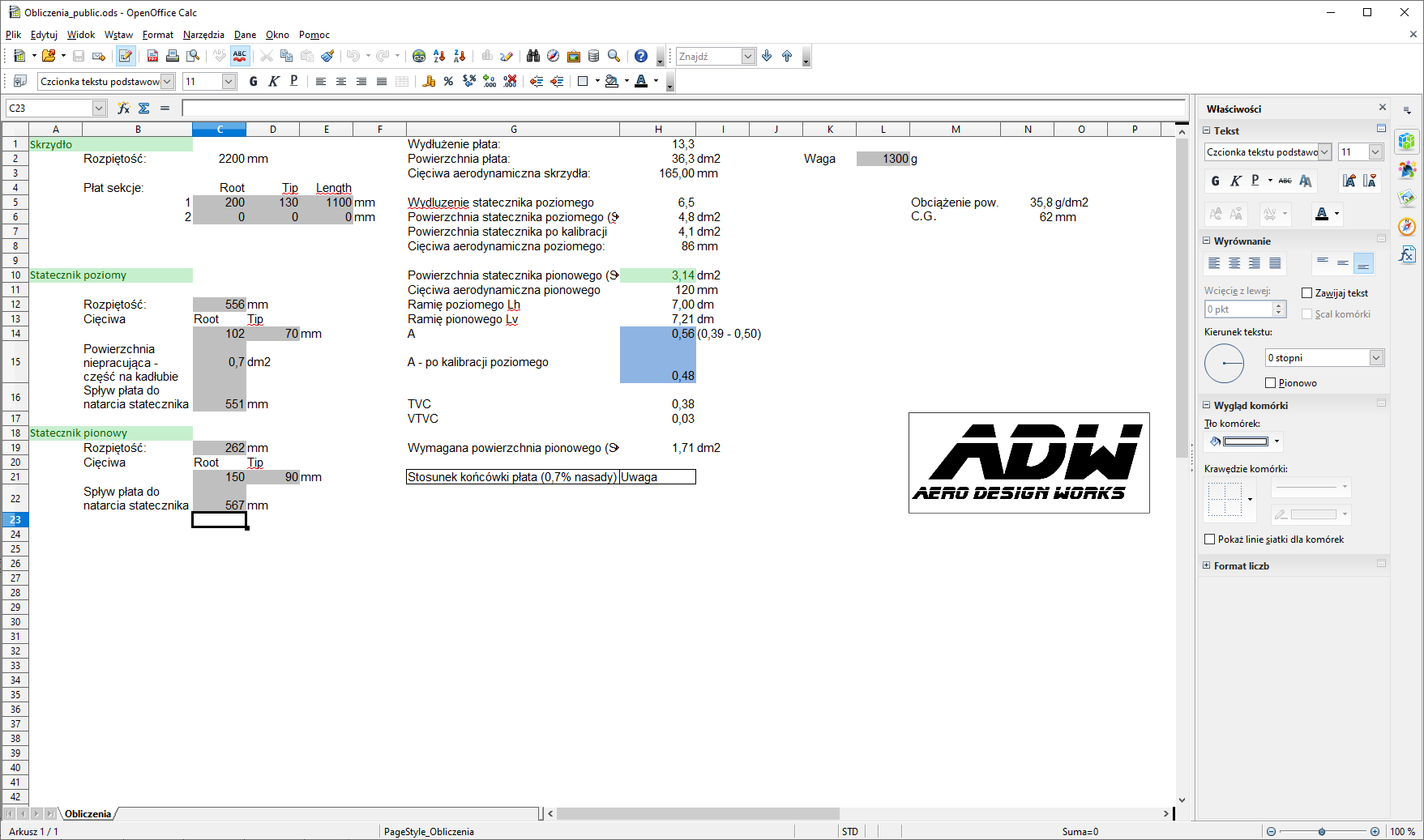

Tu wszystkie wymiary i minimalne obliczenia:

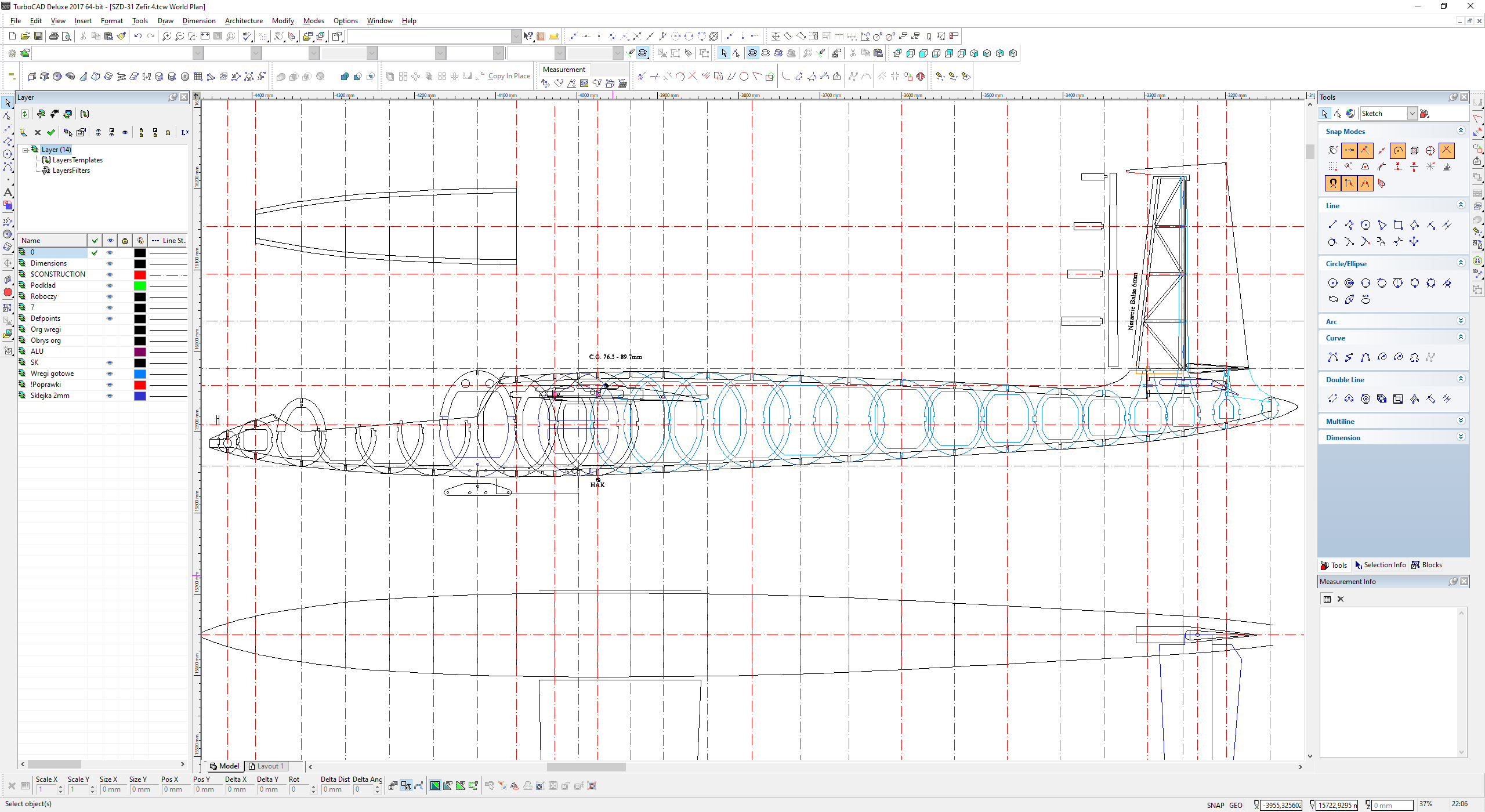

Załącznik:
1.png [ 112.75 KiB | Przeglądany 767 razy ]


Z rzeczy nie uwzględnionych na screenie:
  • Profil oparty o serię HQ-Acro
  • Profile pionowego, poziomego jak w oryginale NACA0009

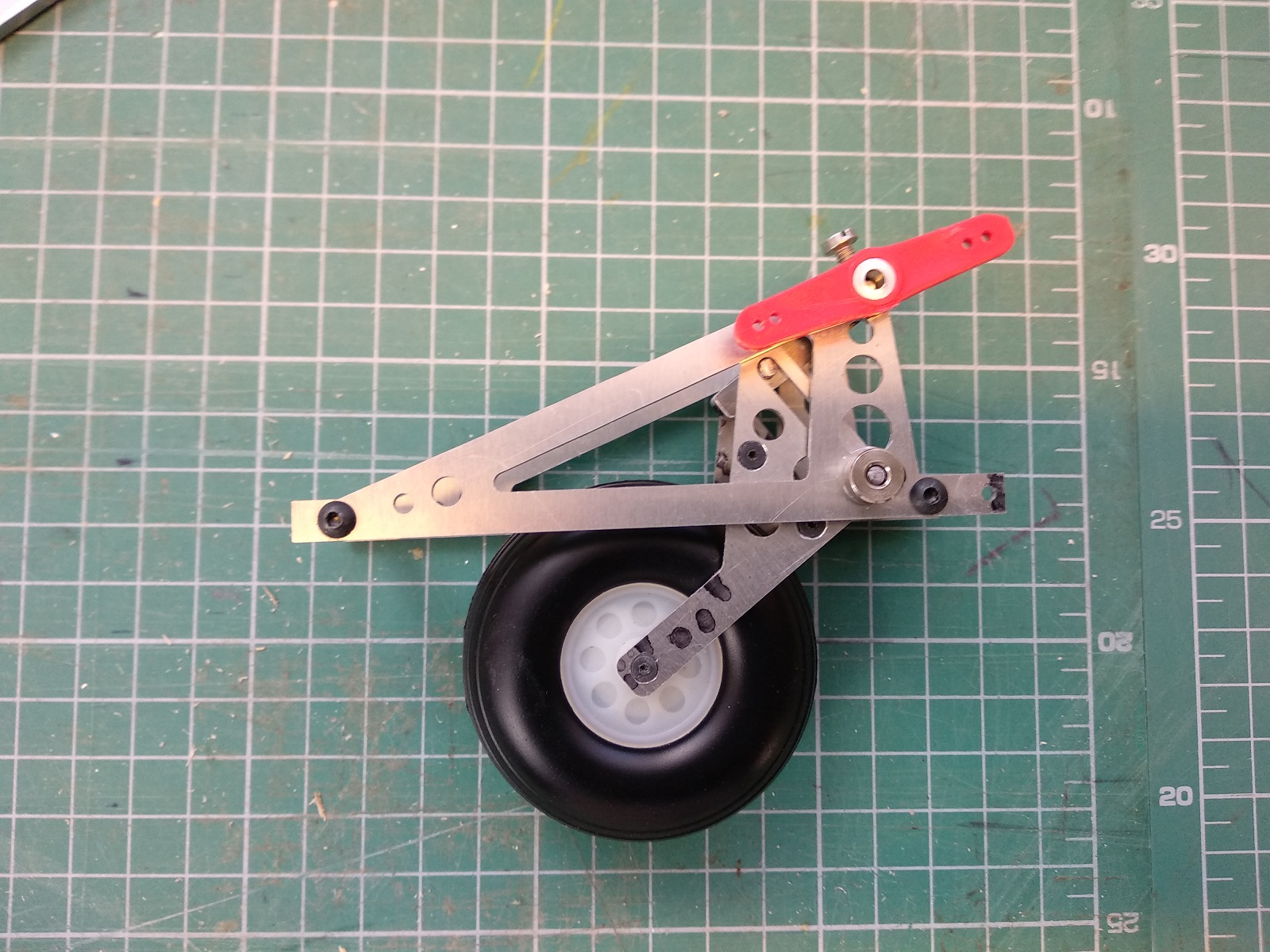

  • Sterowanie: SW, SK, lotki, hamulce, wyczep, podwozie
  • Wznios 1,5 stopnia

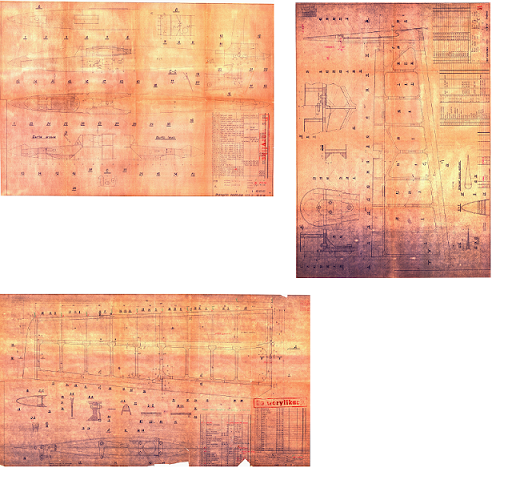

Przygotowania do projektu długo trwały, w ich trakcie przygotowałem nowy plik bazowy z obrysem szybowca, tym razem bazując na opracowaniach . T. Murawskiego 'Szybowce akrobacyjne SZD'.
Próbowałem sił w XFLR5, namówiłem kolegę AndrzejKlos do pomocy - za co serdecznie dziękuję. W projekcie będę posiłkował się tym co wypluł z siebie XFLR5.

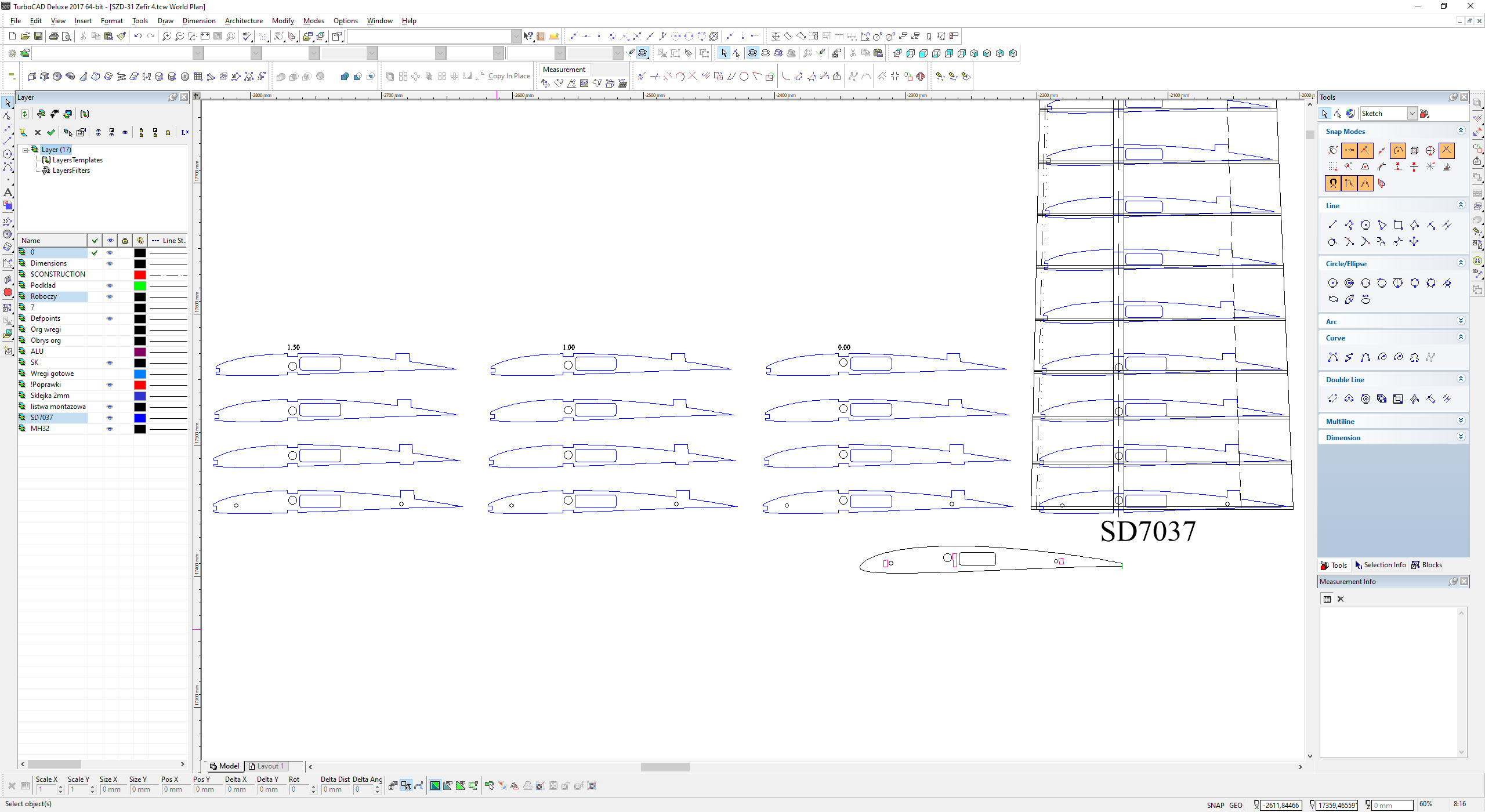

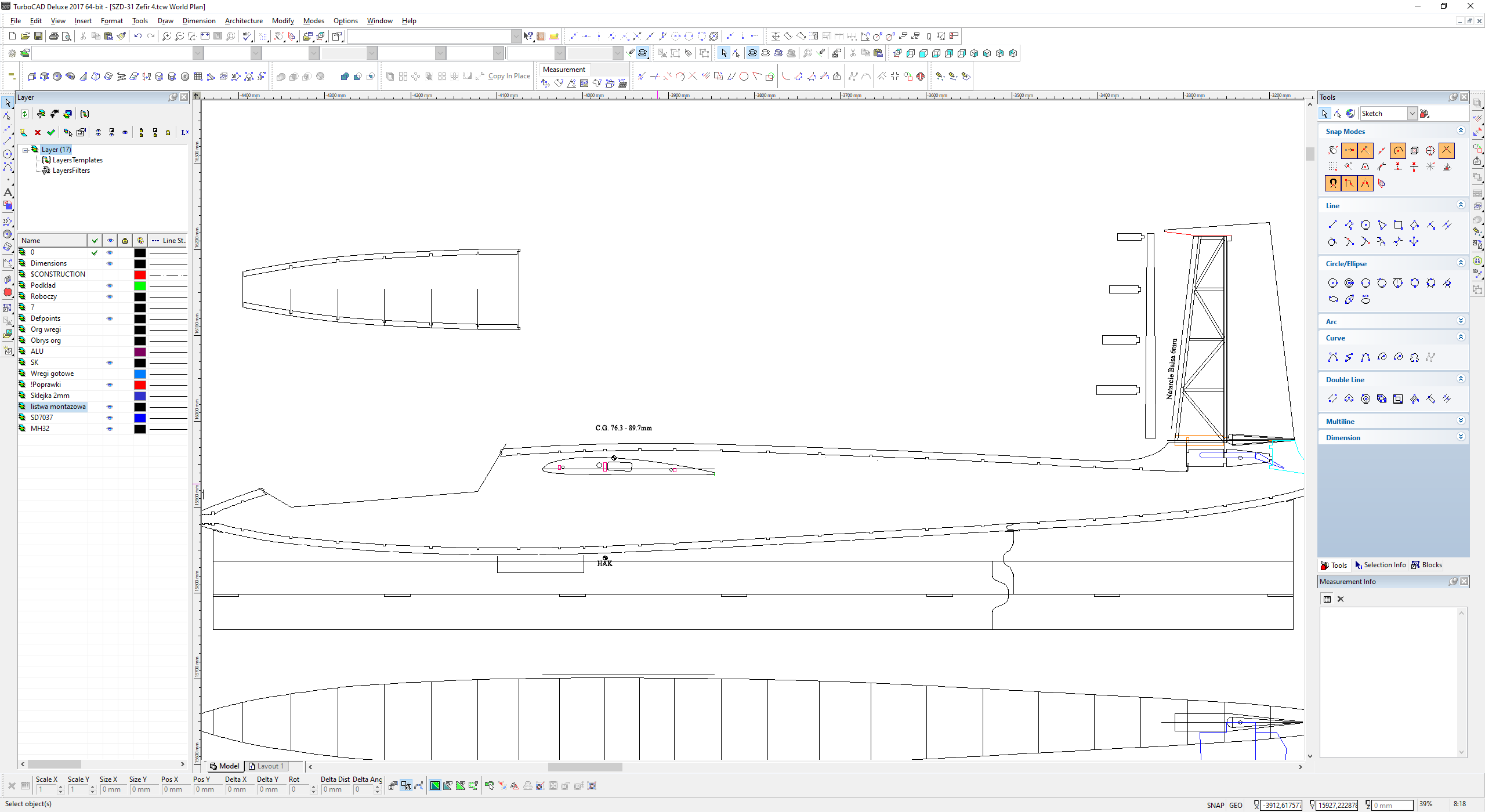

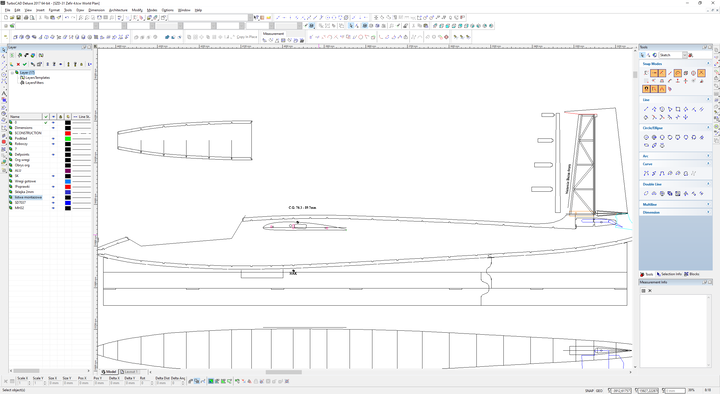

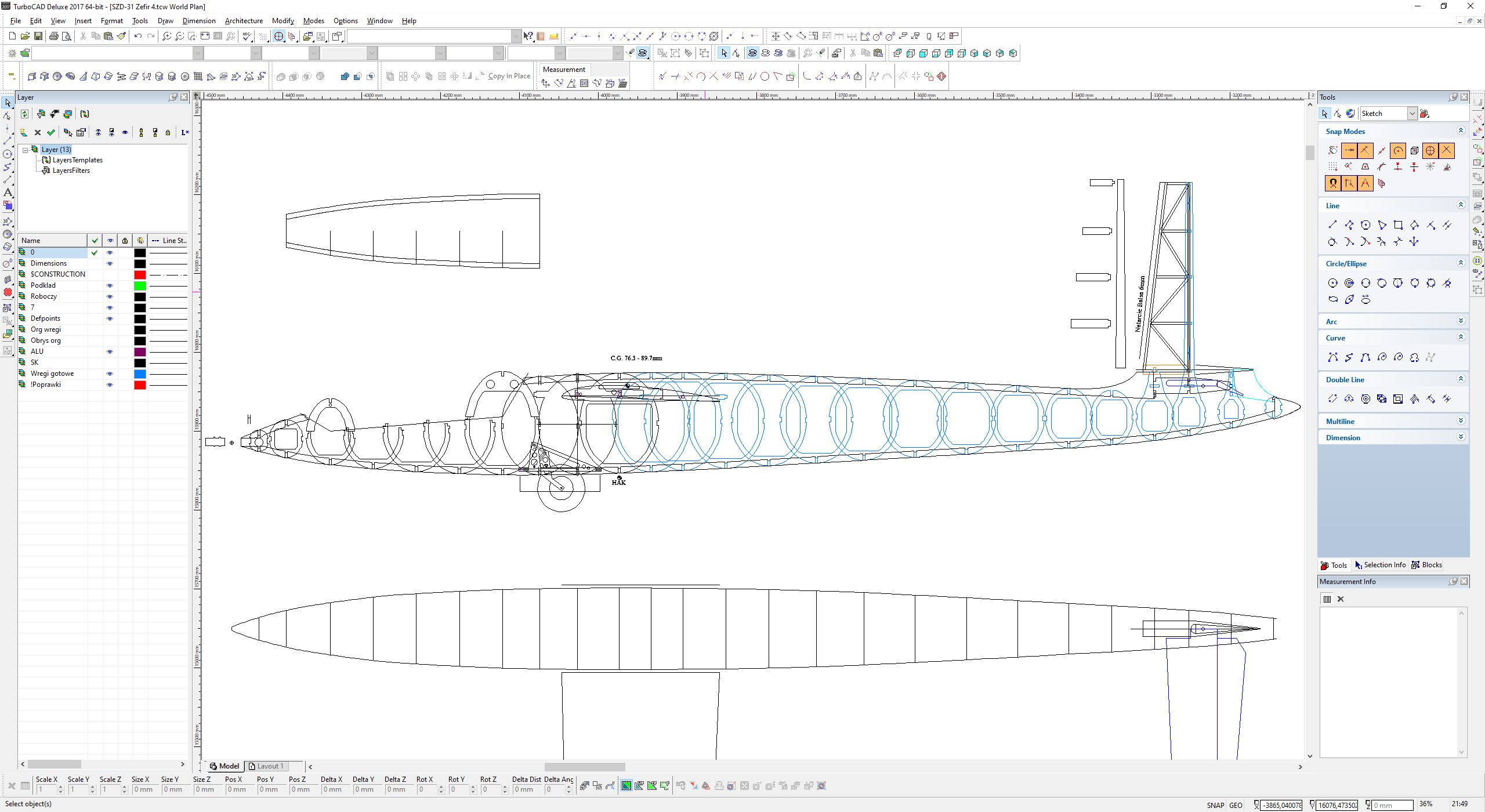

Wspomniany nowy obrys

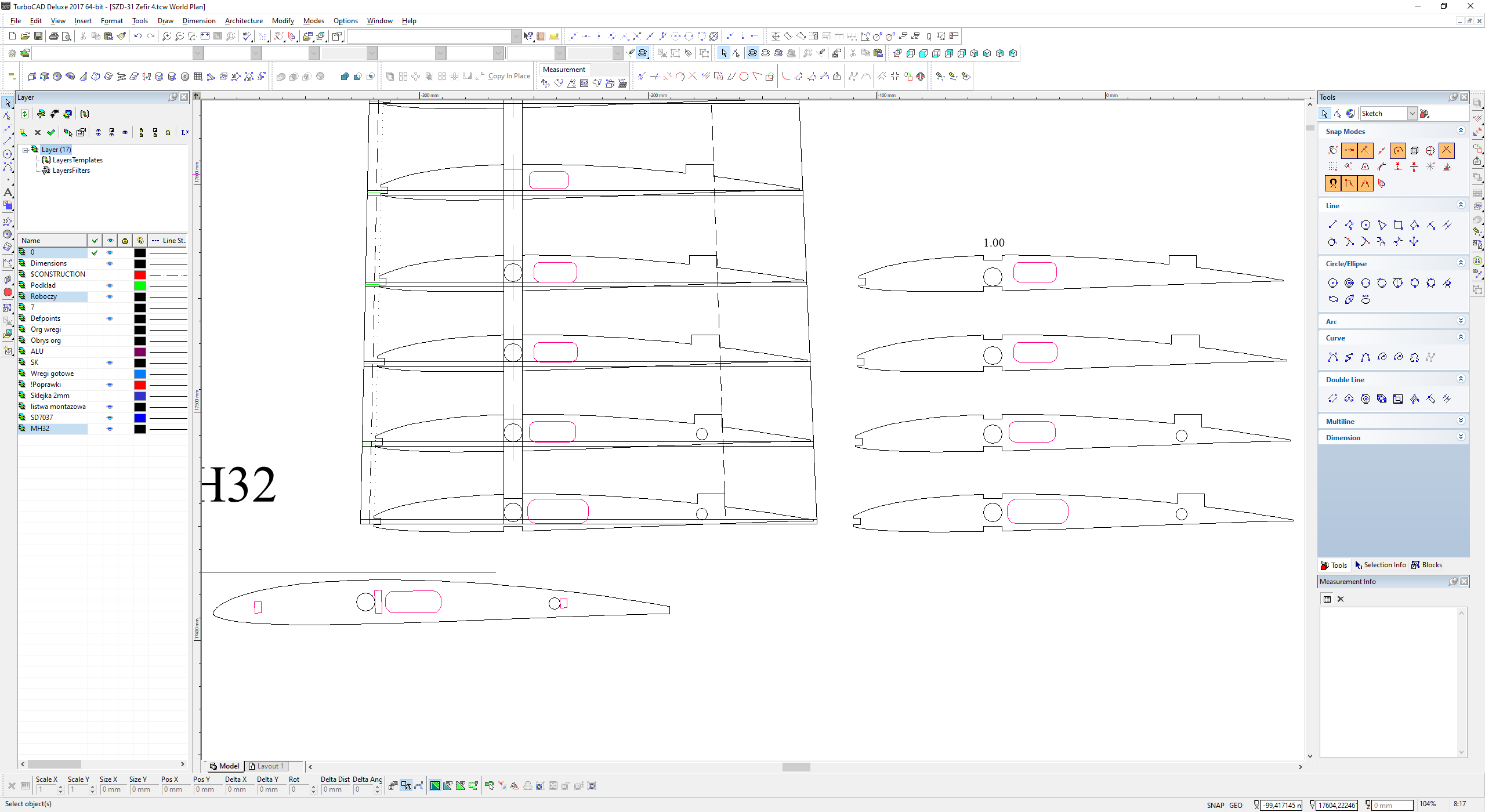

Załącznik:
2.png [ 131.82 KiB | Przeglądany 767 razy ]

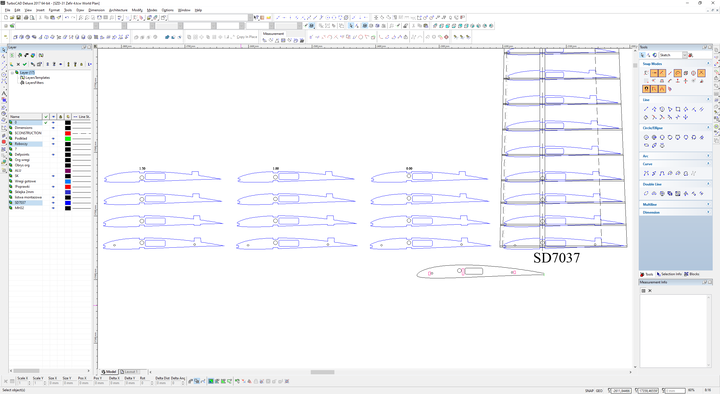

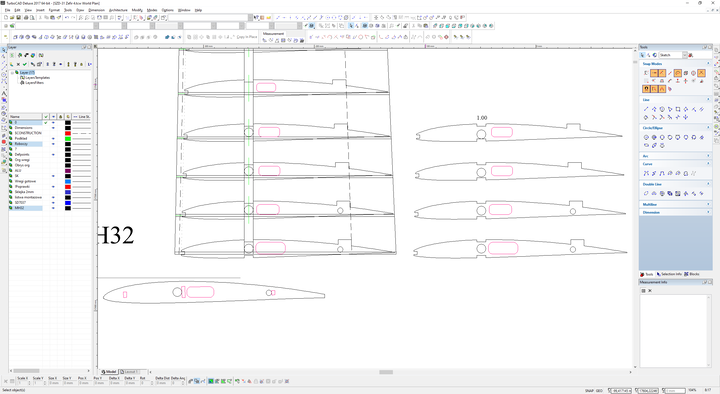

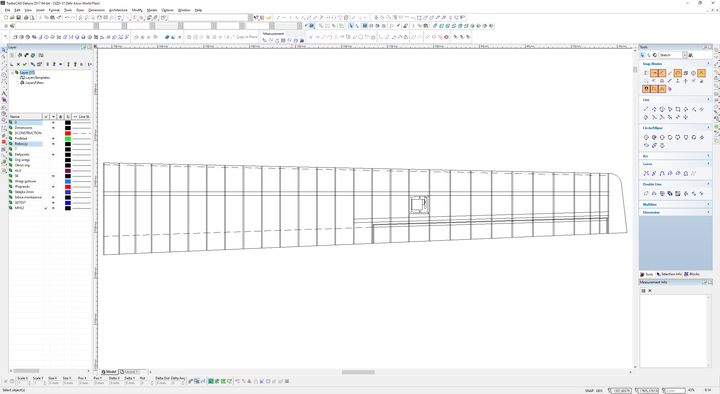

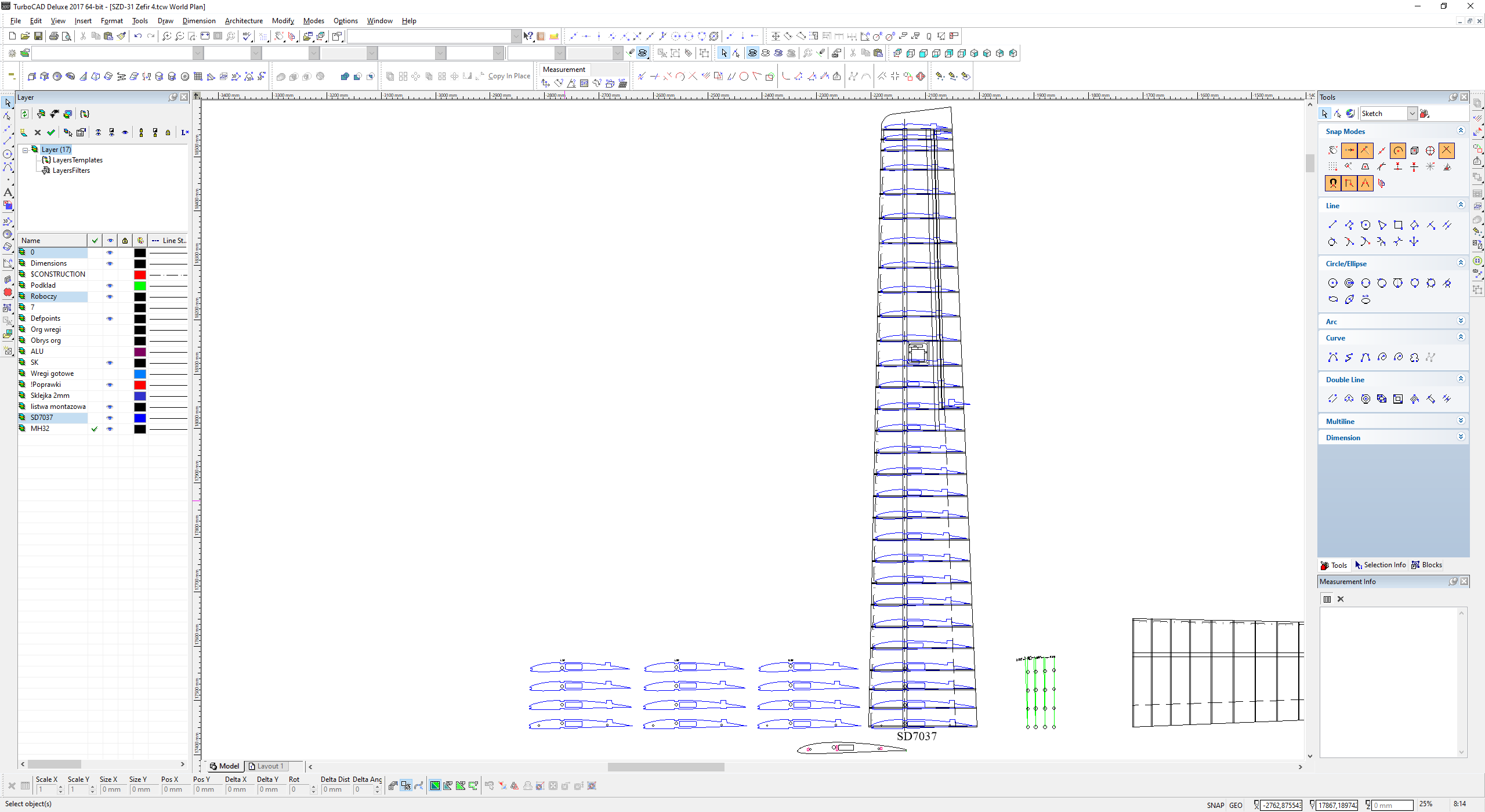

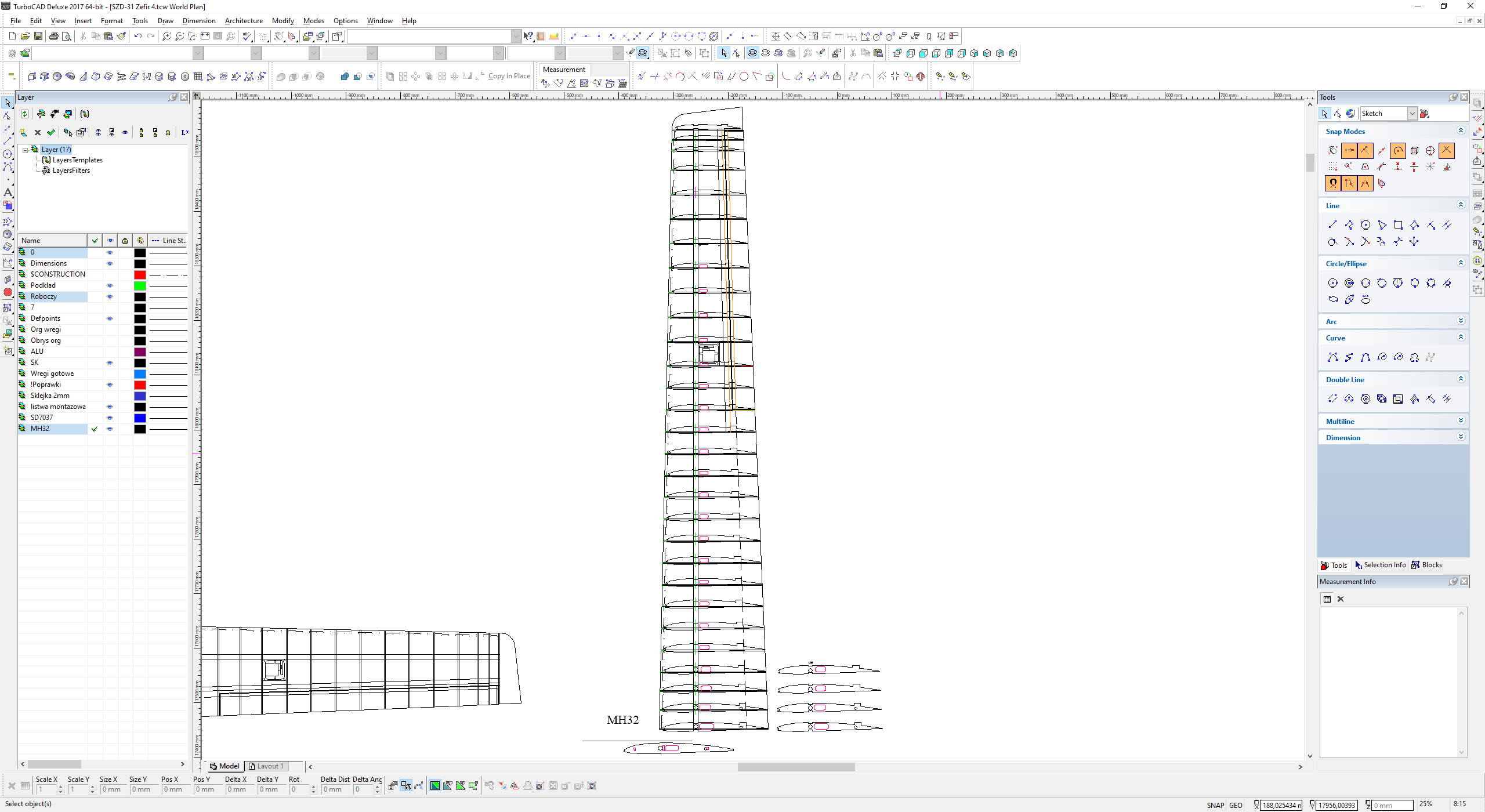

A tu już początek skrzydła.
Załącznik:
3.png [ 180.08 KiB | Przeglądany 767 razy ]


Na chwilę obecną czas w CAD to 9 godzin 11 minut.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
__________________________________
Lubisz moje projekty? Chciałbyś więcej? Możesz wesprzeć mnie kawą ;)
Obrazek


Na górę
 Wyświetl profil

Post: 15 lis 2020, o 17:26
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1302
Lokalizacja: Gdańsk

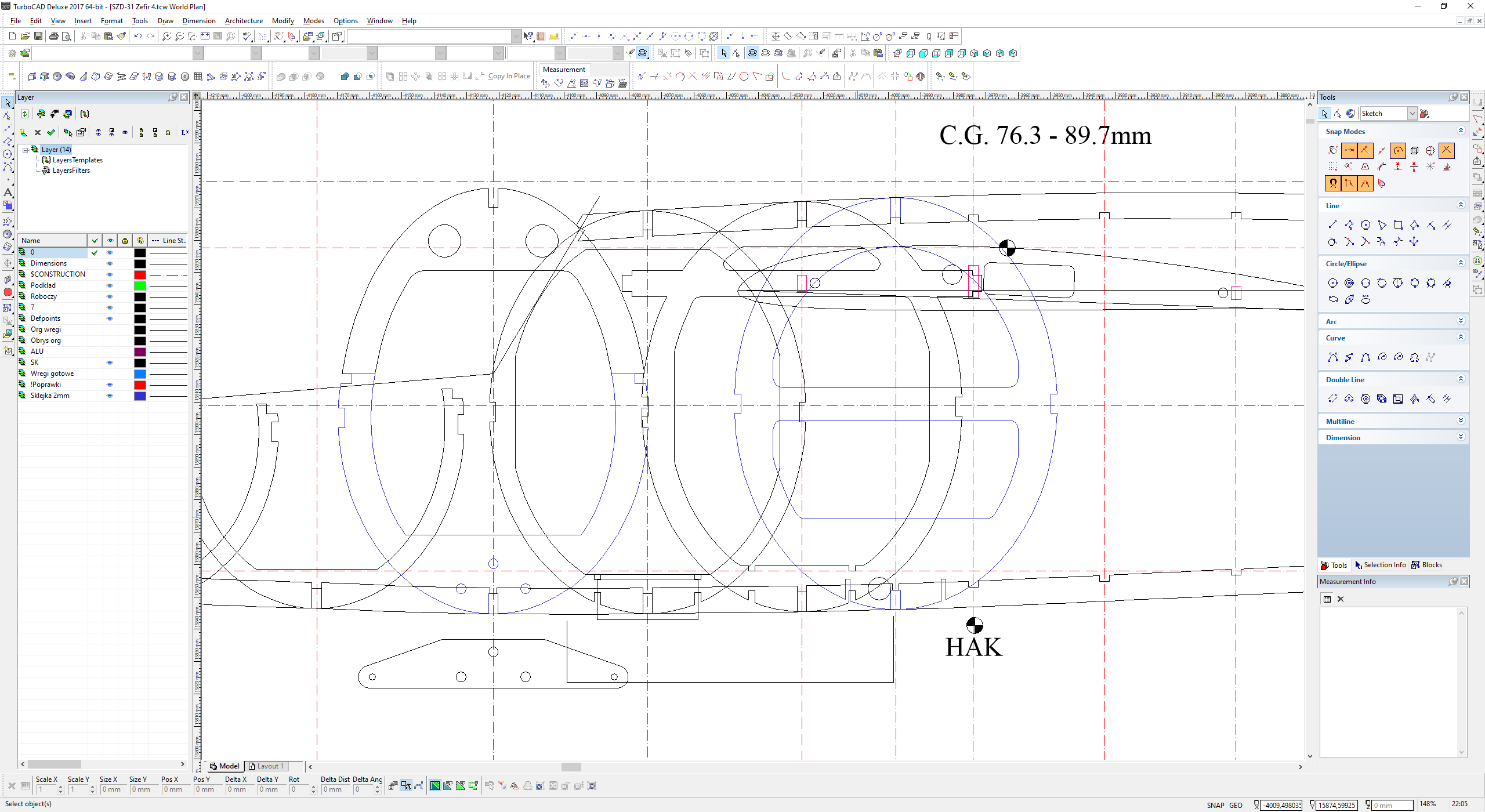

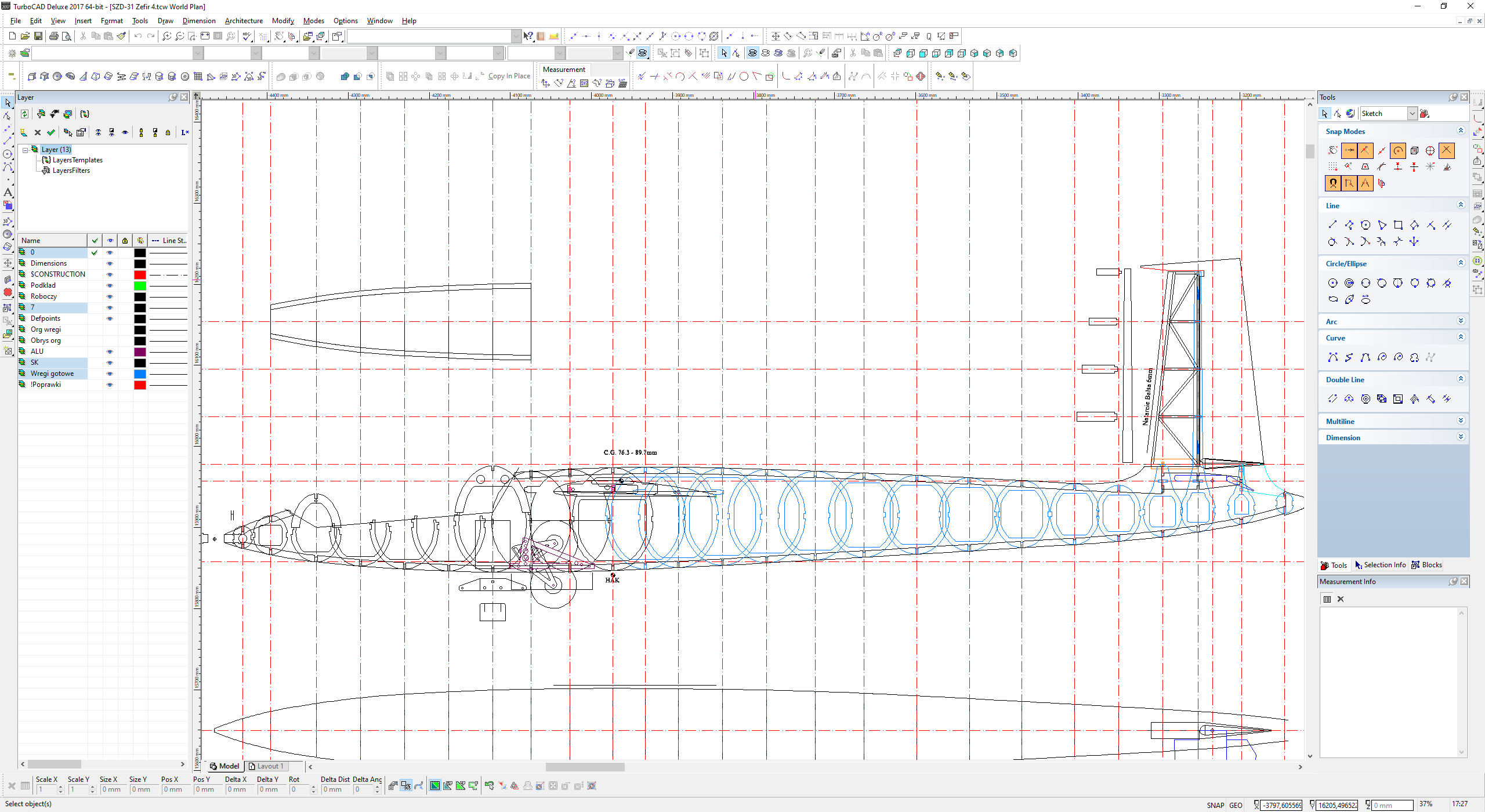

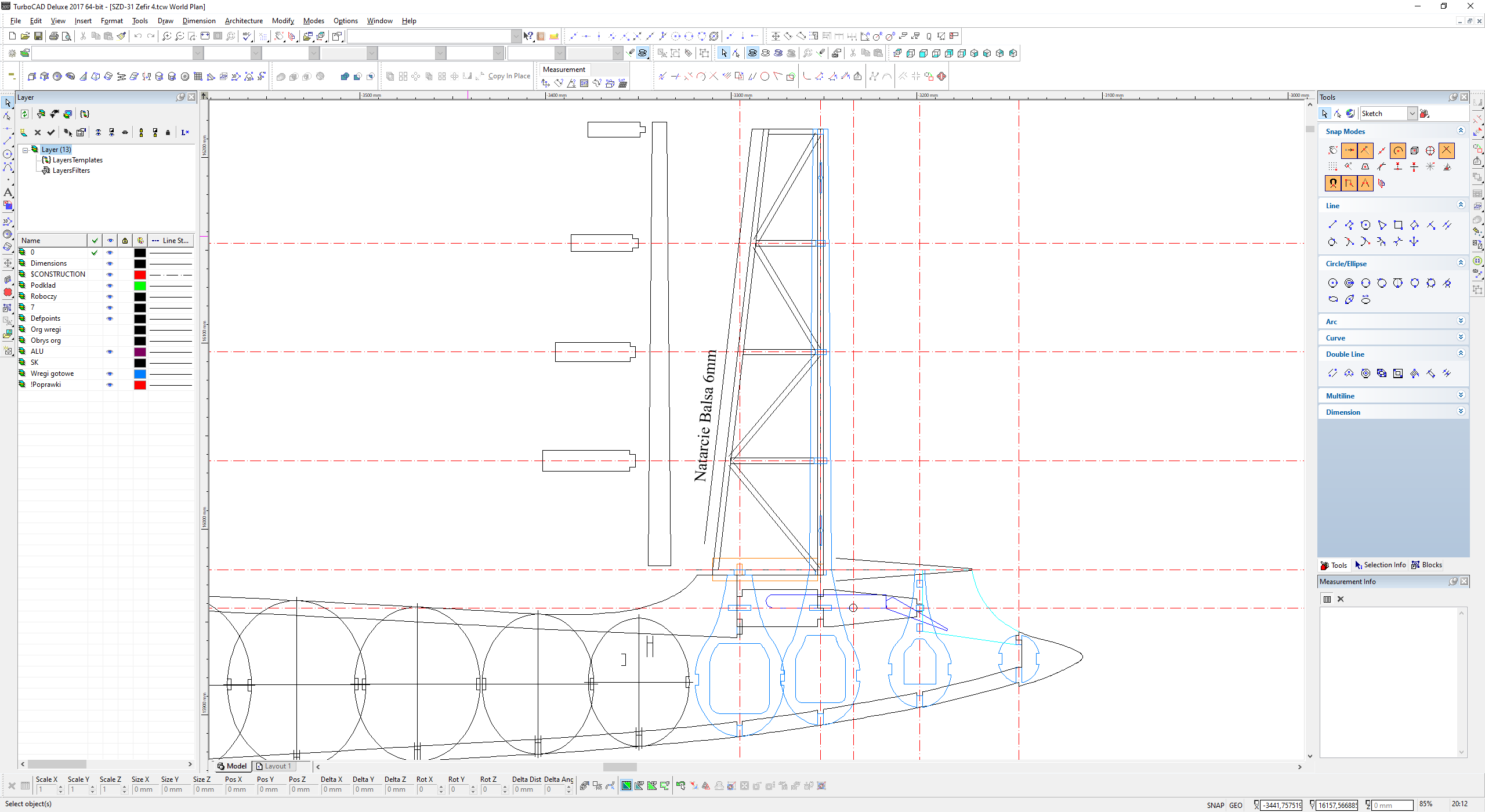

Czas w CAD 11 godzin 25 minut.
Powstał pionowy oraz SK.
Pionowy żebra balsa 2mm, poszycie balsa 1,5mm.
SK, żebra balsa 3mm, poszycie częściowe balsa 1,5mm

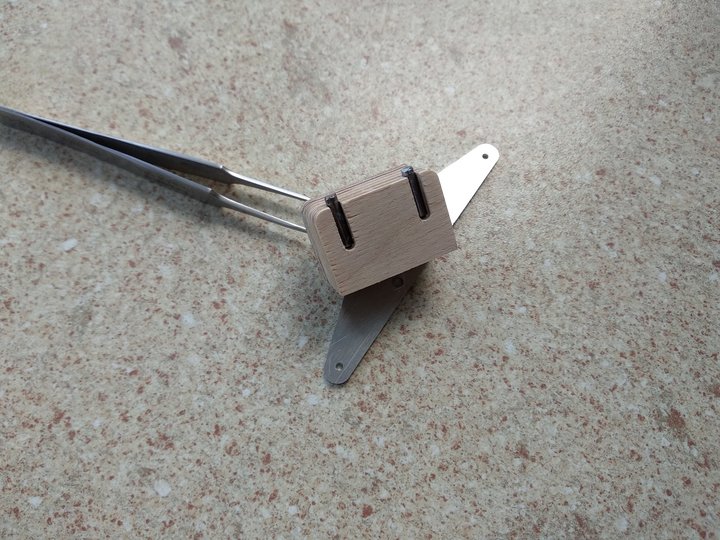

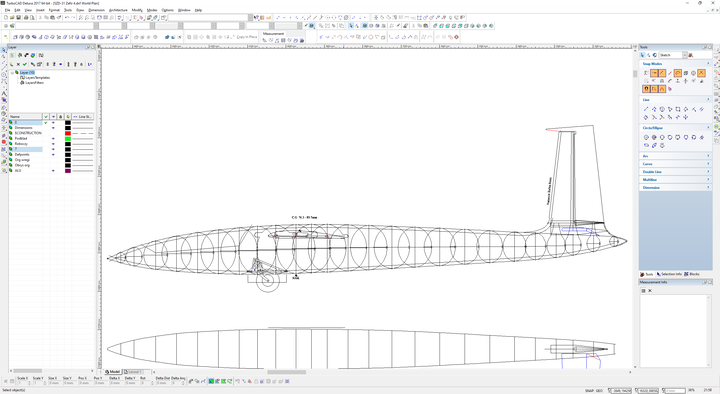

Załącznik:
1.png [ 186.58 KiB | Przeglądany 677 razy ]

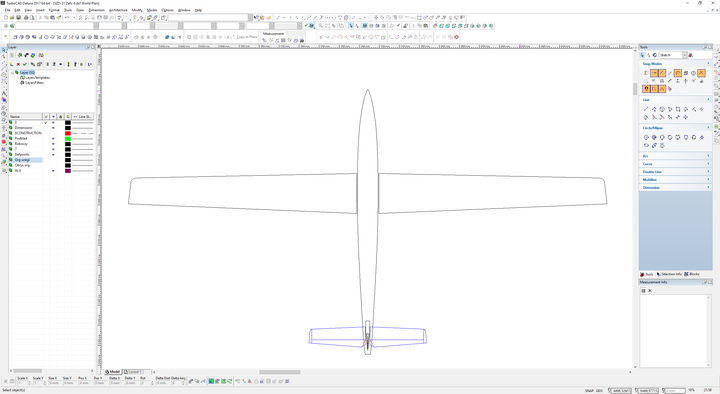

Załącznik:
2.png [ 1.88 MiB | Przeglądany 677 razy ]

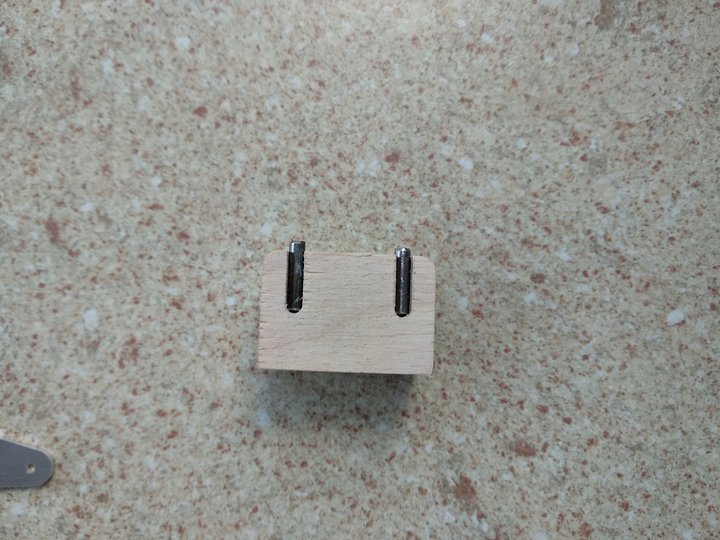

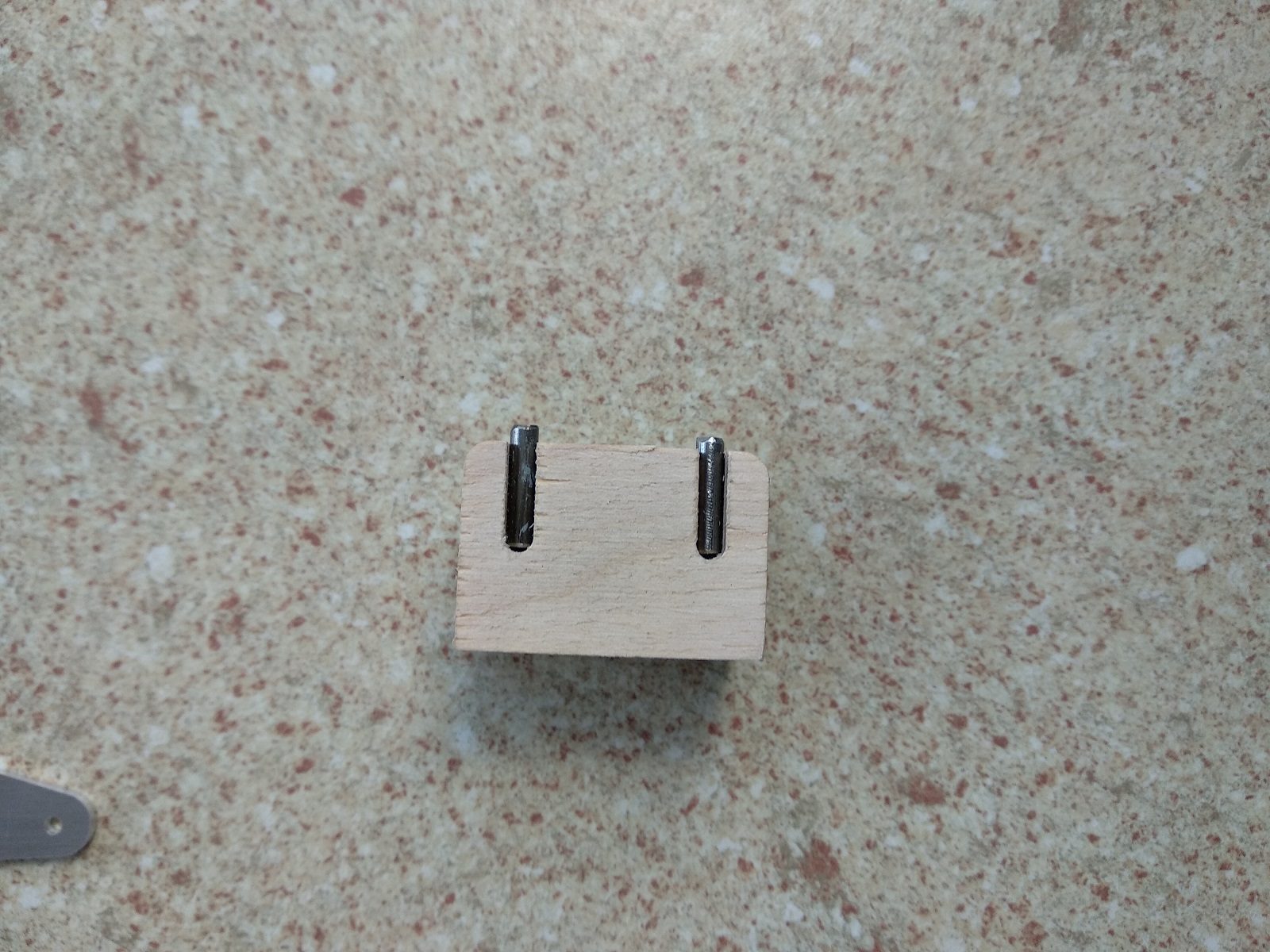

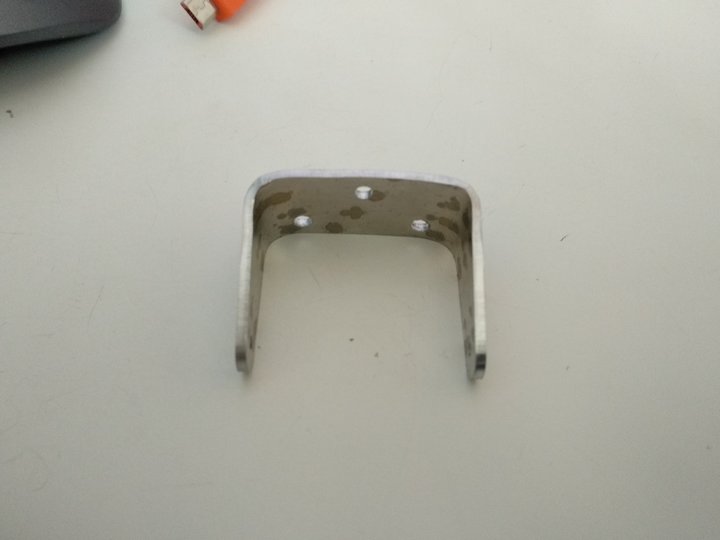

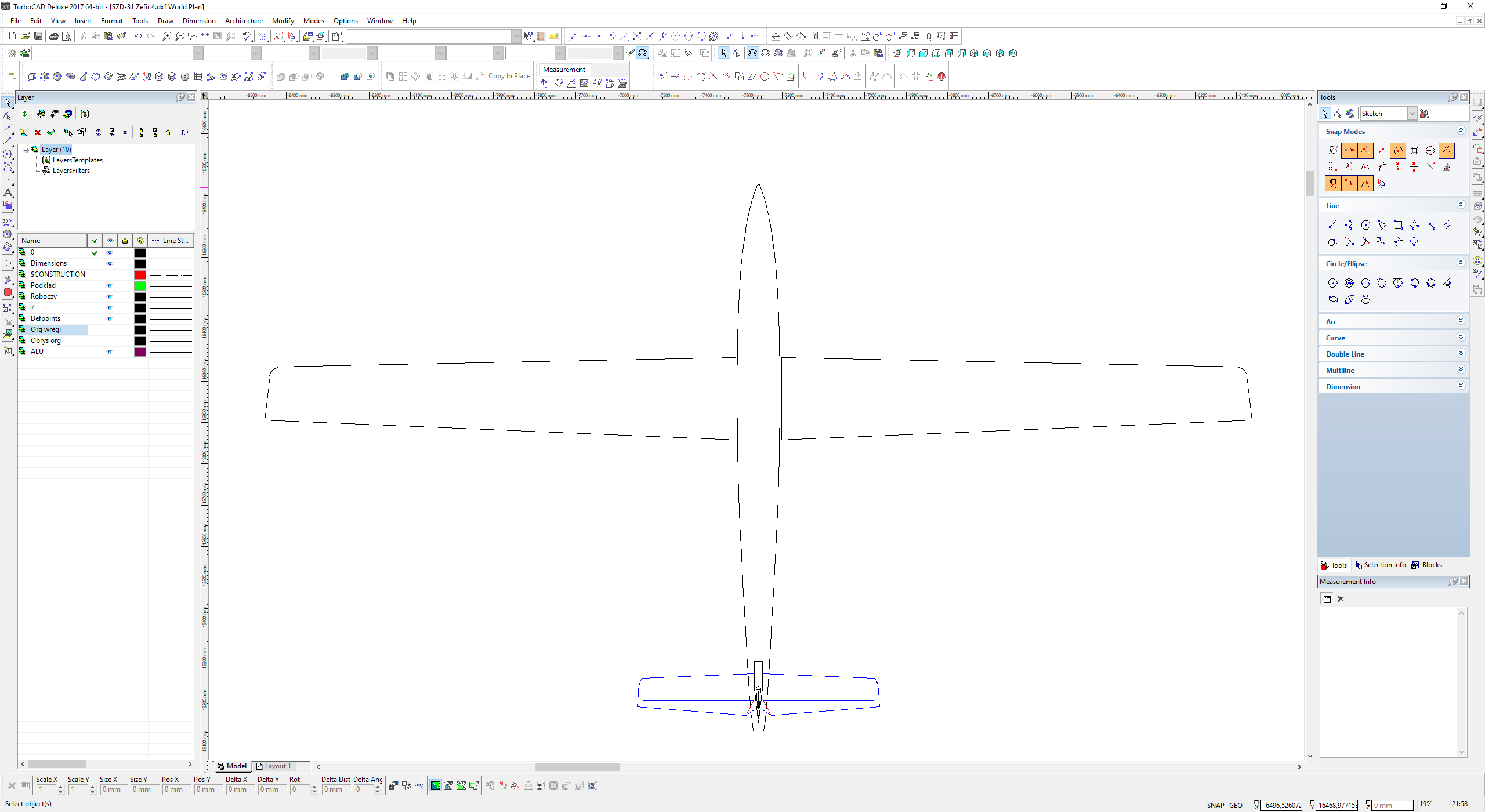

Załącznik:
