| Autor: | molej [ 8 mar 2014, o 11:07 ] |
| Tytuł: | Re: CWJ Bis "Skaut" |
milo pisze: ...myślę, że ze względów wytrzymałościowych nie będzie to miało istotnego znaczenia - toż to tylko dźwigarek pomocniczy... Wytrzymałościowo będzie prawdopodobnie 3x słabszy ale możliwe że w zastosowanym układzie, jak pisałeś, "nie będzie to miało istotnego znaczenia" ze względu na obciążenia. http://home.agh.edu.pl/~bochniak/models ... zwigar.htm |
|
| Autor: | milo [ 9 mar 2014, o 21:45 ] | ||
| Tytuł: | Re: CWJ Bis "Skaut" | ||
Lotka..... tak to sobie wymyśliłem Molej, cenna lekcja
|
|||
| Autor: | milo [ 3 gru 2014, o 15:04 ] | ||||
| Tytuł: | Re: CWJ Bis "Skaut" | ||||
Złożyłem drugi płat na tyle, że można go odpiąć od deski montażowej i pokusić się o pierwszą wizualizację całego szybowca, no jeszcze nie ma kabinki, ale już coś widać
|
|||||
| Autor: | pepcio 11 [ 3 gru 2014, o 16:36 ] |
| Tytuł: | Re: CWJ Bis "Skaut" |
Wizualnie, delikatnie i lekko. Ogon nie ma tendencji do skręcania się przy tej konstrukcji ? W ABC miałem skrzyżowane linki stalowe. |
|
| Autor: | milo [ 3 gru 2014, o 22:31 ] | |||
| Tytuł: | Re: CWJ Bis "Skaut" | |||
Część ogonowa jest dość sztywna, nie odbiega jakoś drastycznie od innych moich modeli....szczerze, to jestem zaskoczony trochę sztywnością kadłuba. Wkleiłem rurki na łączniki płatów.
|
||||
| Autor: | pepcio 11 [ 3 gru 2014, o 22:35 ] |
| Tytuł: | Re: CWJ Bis "Skaut" |
OK! Są odciągi które zapewniają sztywność. Będzisz musiał zastosować tutaj śruby rzymskie bo są zintegrowane z płatami.Trochę będzie to kłopotliwe.Najlepiej zastosować sprężynki napinające na zakończeniu linek. Łatwy będzie montaż na lotnisku. Załącznik: gcwjs_2.jpg [ 75.66 KiB | Przeglądany 6514 razy ] |
|
| Autor: | milo [ 4 gru 2014, o 21:28 ] | ||
| Tytuł: | Re: CWJ Bis "Skaut" | ||
pepcio 11 pisze: OK! Są odciągi które zapewniają sztywność. Będzisz musiał zastosować tutaj śruby rzymskie bo są zintegrowane z płatami.Trochę będzie to kłopotliwe.Najlepiej zastosować sprężynki napinające na zakończeniu linek. Łatwy będzie montaż na lotnisku. Mam pewien plan i zamysł jak to zrobić, ale o tym w stosownym momencie. Zasadniczo odciągi nie będą nadawały modelowi sztywności. Ważnym elementem będą zastrzały, na nich będę opierał sztywność i liniowość całego szybowca. Częścią ogonową raczej bym się nie przejmował, no ale to ostateczny montaż i próby pokażą. Wkleiłem kawałki rurek w kratownicę kadłuba, jako pochewki łączników. "Zbudowałem" do tego odpowiednie rusztowanie.
|
|||
| Autor: | milo [ 6 gru 2014, o 12:21 ] | ||
| Tytuł: | Re: CWJ Bis "Skaut" | ||

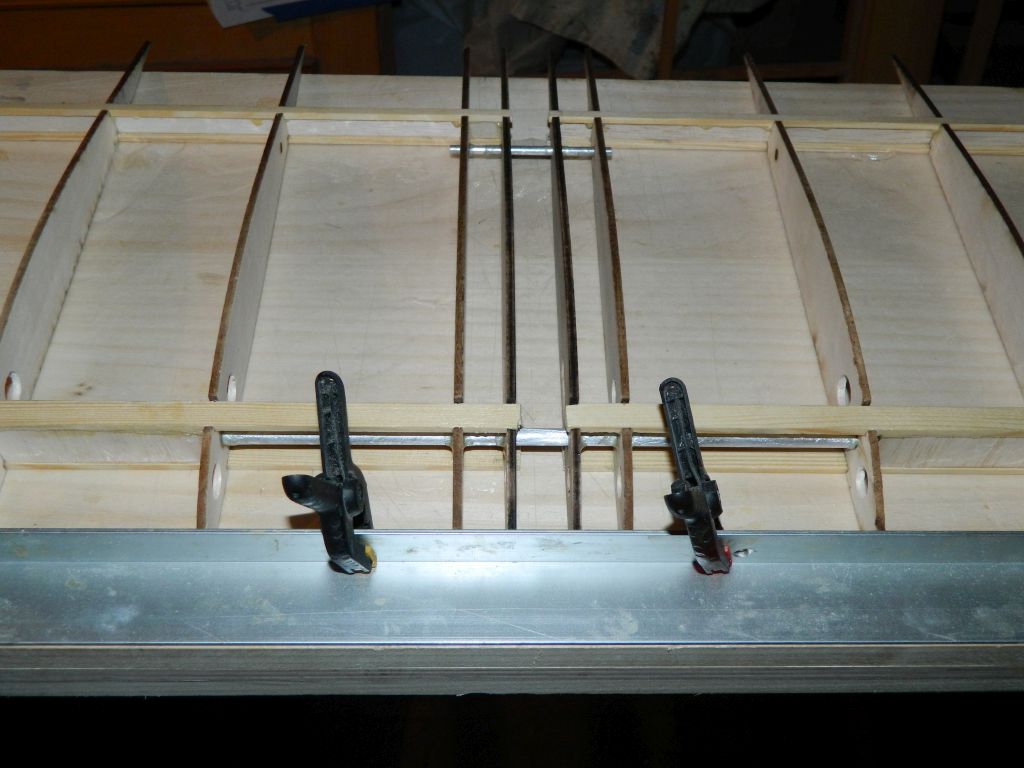

Przykleiłem dolny keson, dolną listwę spływu i przykleiłem na górny dźwigar listwę balsową 10x3. Zostanie ona oszlifowana do obrysu i wtedy dopiero przykleję górny keson. Jak doprowadzę drugi płat do tego samego wyglądu, rozpocznę walkę z zastrzałami, mam nadzieję, że nierówną dla zastrzałów
|
|||
| Autor: | milo [ 7 gru 2014, o 15:08 ] | ||||
| Tytuł: | Re: CWJ Bis "Skaut" | ||||

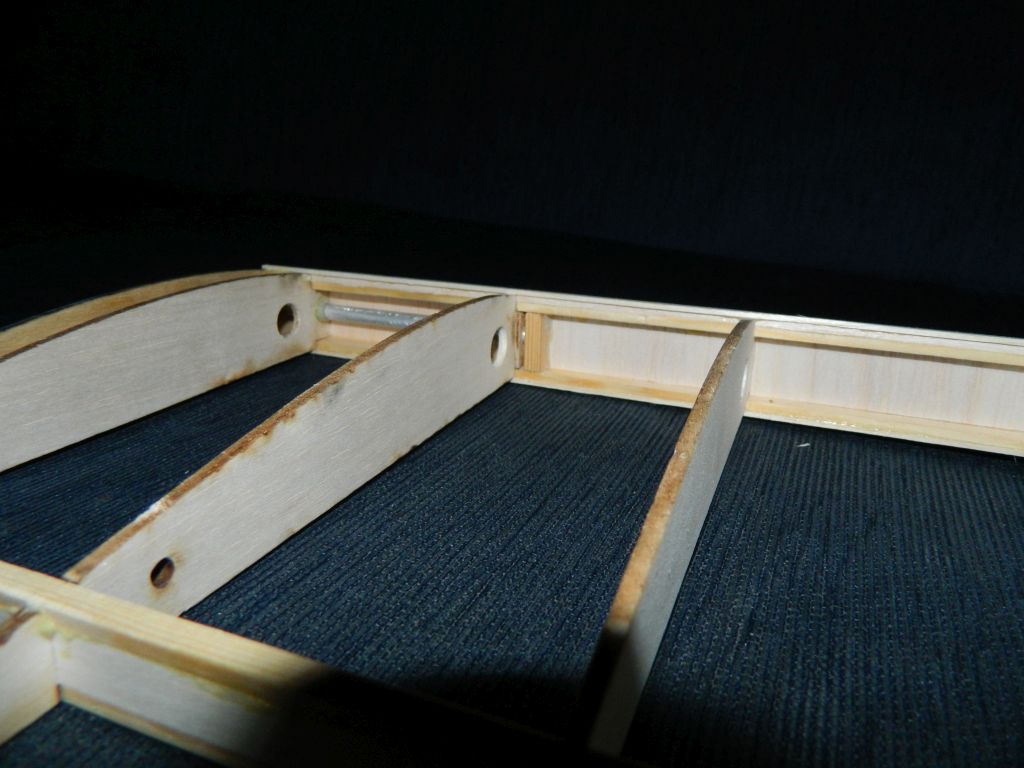

Zamknąłem keson. Zaskoczyła mnie sztywność płata, a keson to tylko 1/6 cięciwy
|
|||||
