Mogę Ci wysłać kopyto, zobaczysz co się da zrobić, najlepiej było by zrobić formę negatywową.

No to Zrobimy Sławku tak że jak będziesz miał wycięte te zestawy w tym dla mnie to przy jednej wysyłce poślesz mi te kopyto. formę mogę zrobić, właściwie tylko negatyw wchodzi w grę jeżeli mówimy o idealnej, gładkiej powierzchni ale to nie problem.
Czekam na info kiedy i ile ci kasy przelać.
Pozdrawiam

Okej, z kasą to spokojnie. Jutro po pracy przejrzę pliki i wyślę do wyceny, muszę zamówić balsę 2,5mm bo 1,5mm i 6mm zostało mi z 50 desek.

Sławku jak tam kwestia zestawów? jestem nadal chetny na zestaw takiej katanki. ew. Funtany 1250 . oczywiście z maską kabiną.
i jak tam sprawa wytłoczek do dużej katany?

Kitów raczej nie będzie. Nie opłaca się kompletnie. Pliki były wystawione za 25zł na allegro. Maska do małej katanki nie bardzo daje się wytłoczyć no chyba że zlecę firmie która mnie skasuje ze 30zł/sztukę. Kabiny do dużej będę robił w najbliższym czasie bo jest na to zapotrzebowanie.

Ok sławku zrozumiałem. to jak będziesz miał te kabiny do dużej to pamiętaj o mnie.

Jako że jestem w trakcie przeprowadzki trafiłem na skrzydła katanki ocalałe z kreta. Na szybko odchudziłem kadłub u wysłałem do wyceny. Boczki kadłuba, półka odbiornika i wręgi za kabiną są teraz balsowe, powinno to dać dużą oszczędność wagi. Zobaczymy.

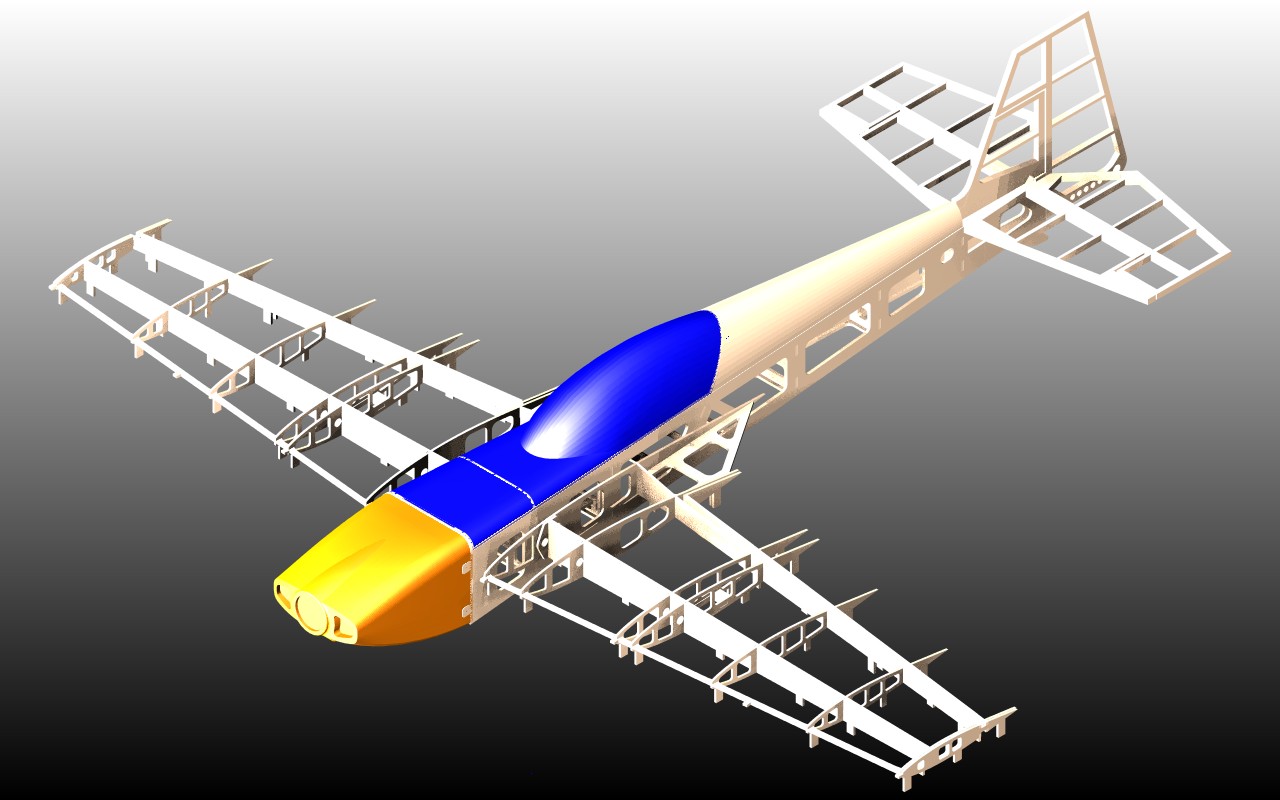

Przekonstruowałem kompletnie skrzydło, natarcie skrzydła i lotki - miękka balsa 6mm, półka serwa i wzmocnienie żebra przykadłubowego- balsosklejka 3mm, pokrycie-balsa1,5mm, pozostałe elementy to balsa 2,5mm. Usunąłem jedno żeberko na końcówce płata oraz listwę w natarciu. Zminimalizowałem udział sklejki w skrzydle. W stosunku do pierwszej wersji ta powinna być trochę lżejsza. Jutro powinien dojść wycięty kadłub.

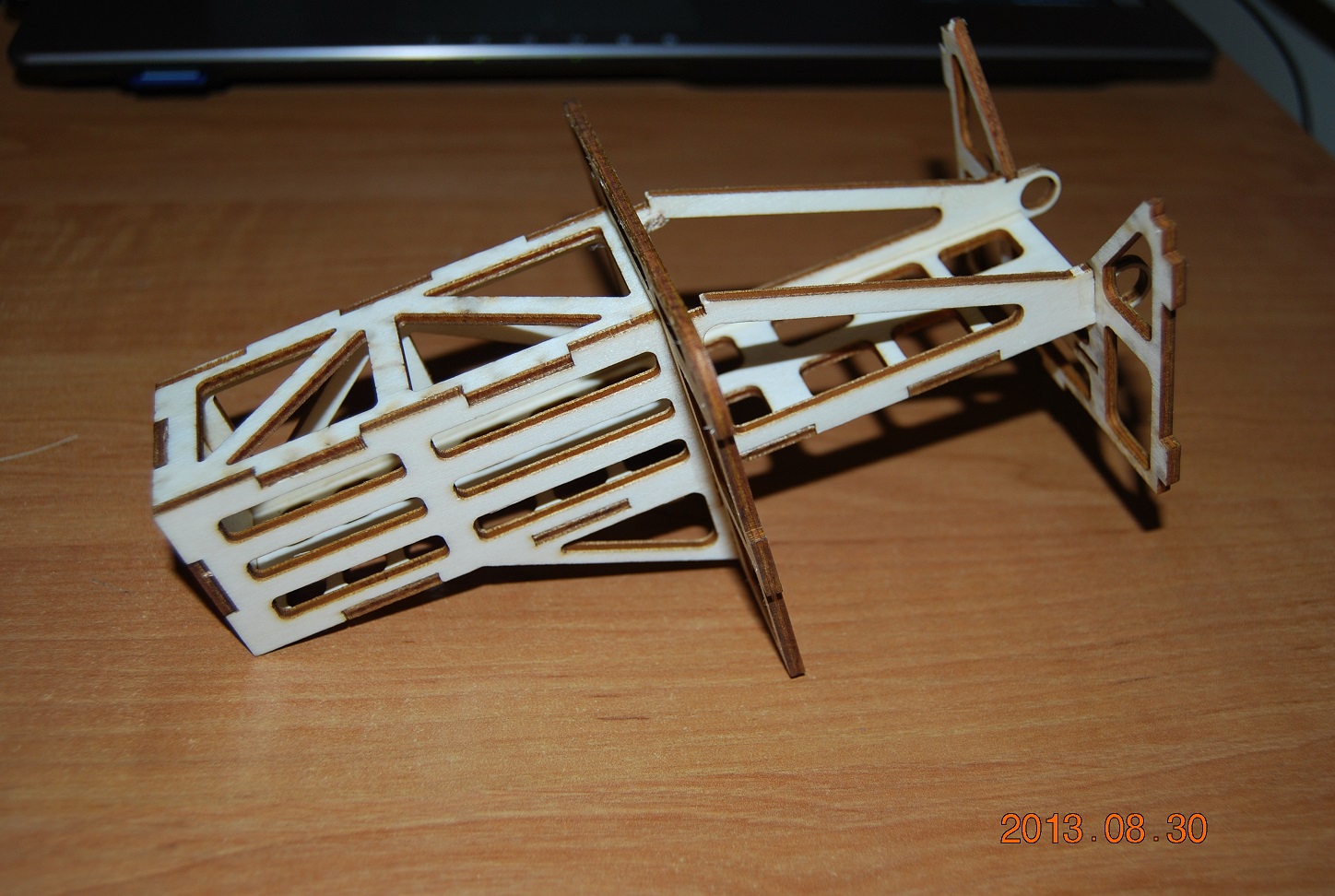

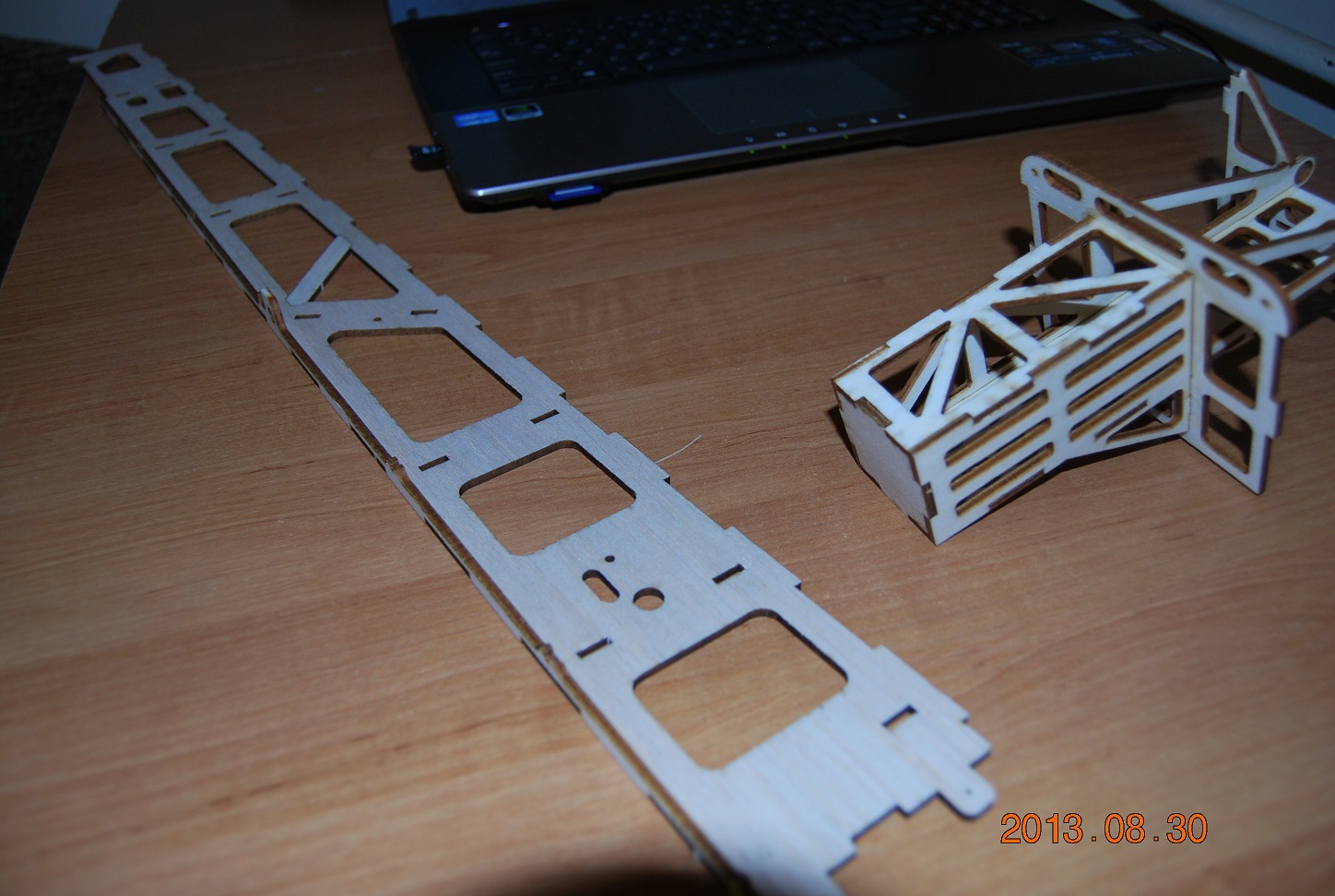

Chwile zeszło nim odebrałem formatki ale w końcu są. Jakość cięcia oczywiście jak przystało na barwyreklamy.pl - bardzo wysoka. złożyłem i skleiłem domek silnika i dwie wręgi.Domek silnika jest bardzo sztywny, w pierwszej wersji trzeba go było usztywniać węglem. Pasowanie elementów jest dość ciasne więc model moża złożyć bez kleju a potem pozalewać łączenia klejem. Na tą chwilę wyglada to tak jak na zdjęciach. Z powodów lokalowych nie bardzo mam mozliwość szlifowania balsy ale jakoś dam radę.

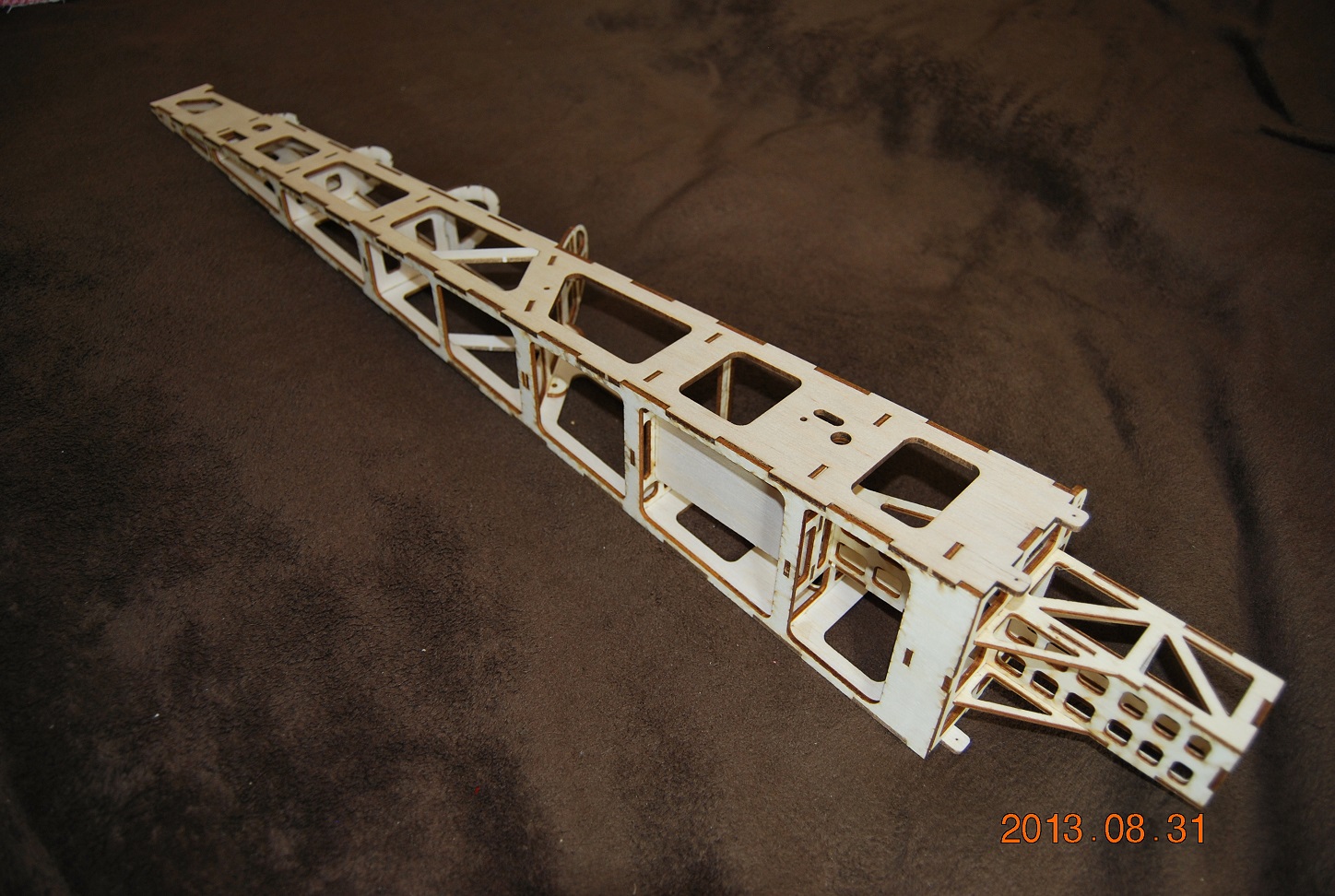

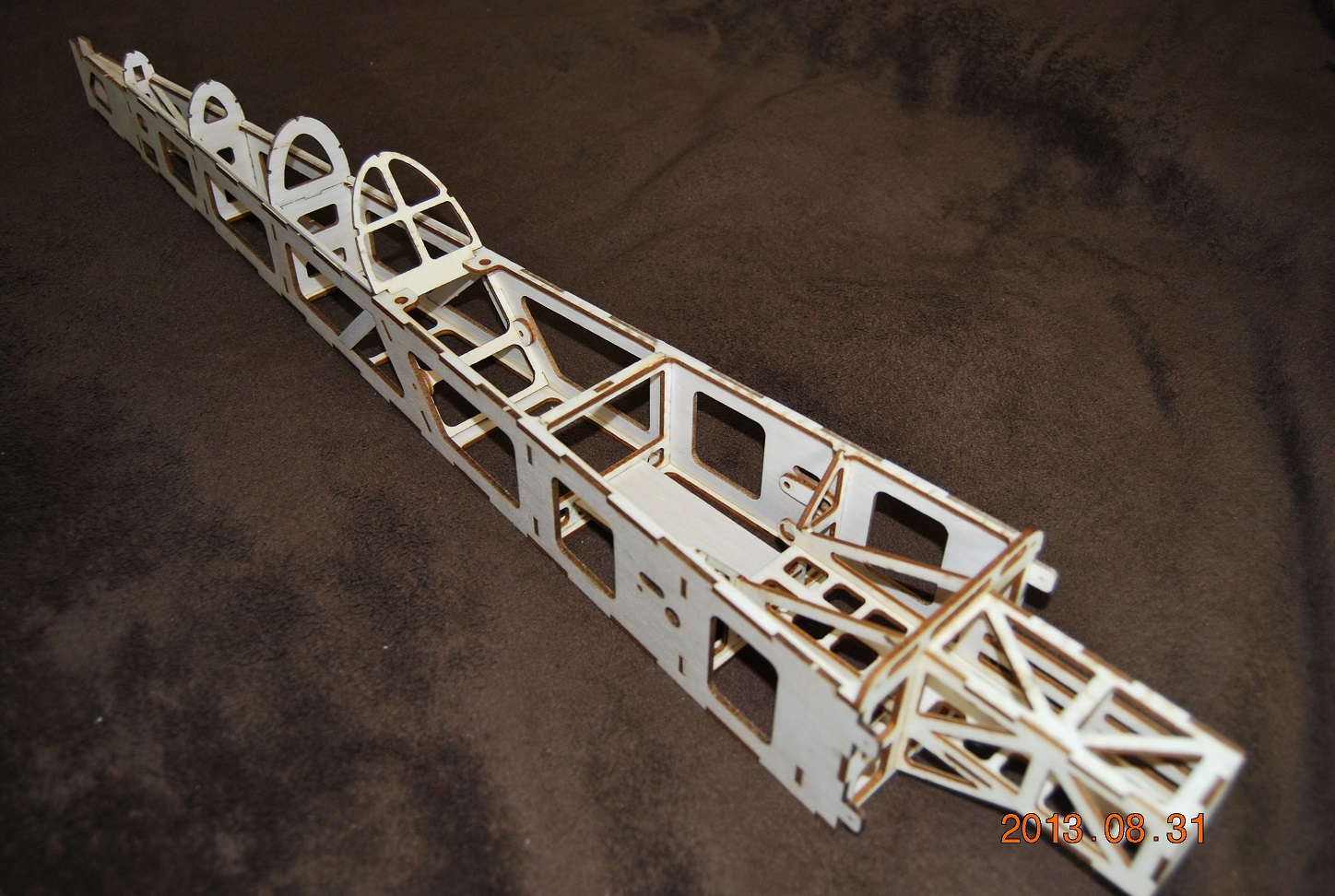

Skleiłem prawie cały kadłub bez garba. Waga 94g, po naklejeniu garba pewnie dobije do 100g. Potem się przeszlifuje. Kadłub wersji sklejkowej ważył tyle samo ale mam nadzieję że w tej wersji odchudziłem tył.
