Kiedyś powiedziałem, że już nie będę projektował kolejnego res-a, no ale jak to mówią: "nigdy nie mów nigdy...." . Obie moje Flores mają się dobrze, są eksploatowane dość intensywnie, dając mnóstwo frajdy podczas lotów. Dużo bogatszy o doświadczenia i obserwacje postanowiłem narysować nową wersję Flo.
Zestaw profili podobny czyli od AG35 do AG38 z płynnymi przejściami w poszczególnych sekcjach, zmieniony obrys płata, cięciwy, wzniosy 8/8 stopni, przeprojektowany kadłub. Najważniejszą jednak zmianą jest wykorzystanie profili węglowych w strukturze szybowca. Jak na razie przewiduję tylko wersję F3L. Projekt zainspirowany modelem Purito i opiniami Tomka /mgr/. Zasadniczo skupiam się na obniżeniu wagi do lotu, co wyjdzie zobaczymy . Być może, że Flo3 otrzyma napęd w kolejnej wersji.
Formatki zrobione, koszyk z materiałami w mmax zapełniony, pewnie w przyszłym tygodniu oddam do cięcia.

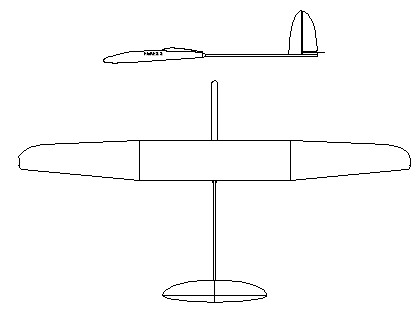

Poniżej ogólny zarys modelu.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Fajna, będzie świetnie wyglądać na tle nieba.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

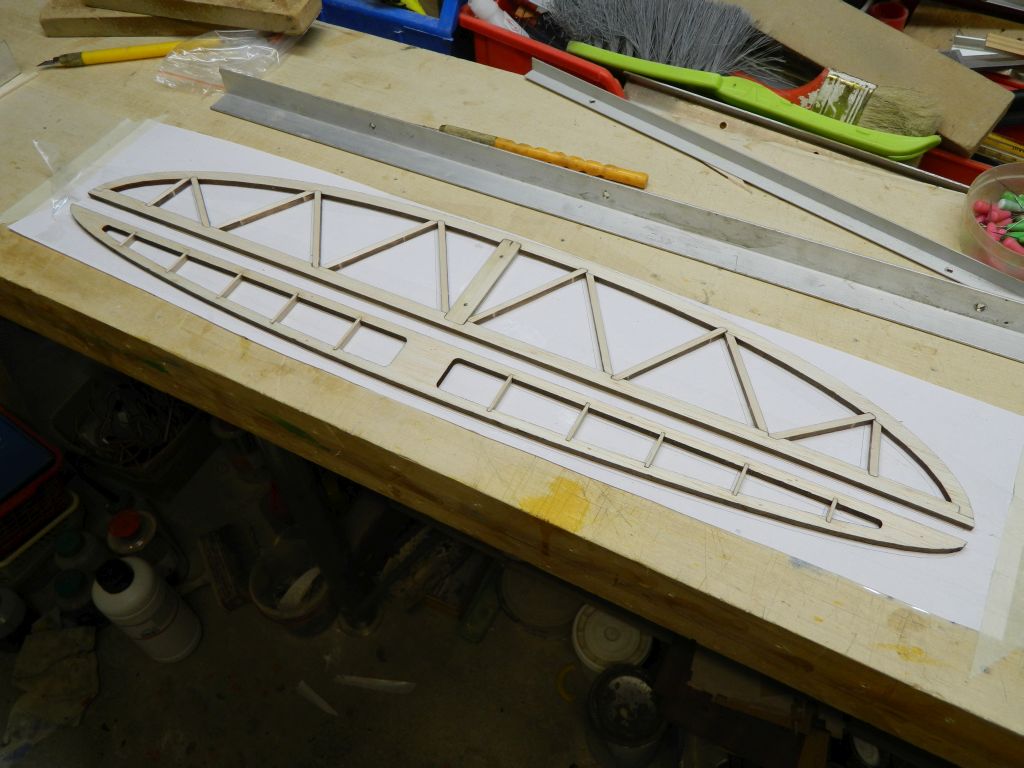

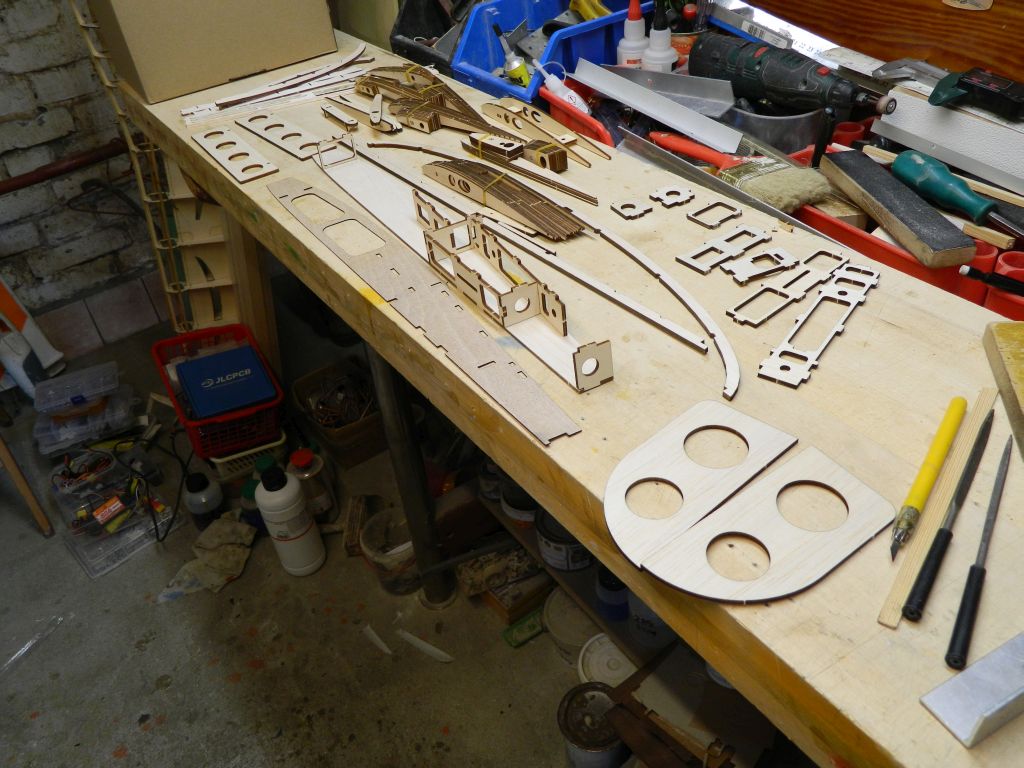

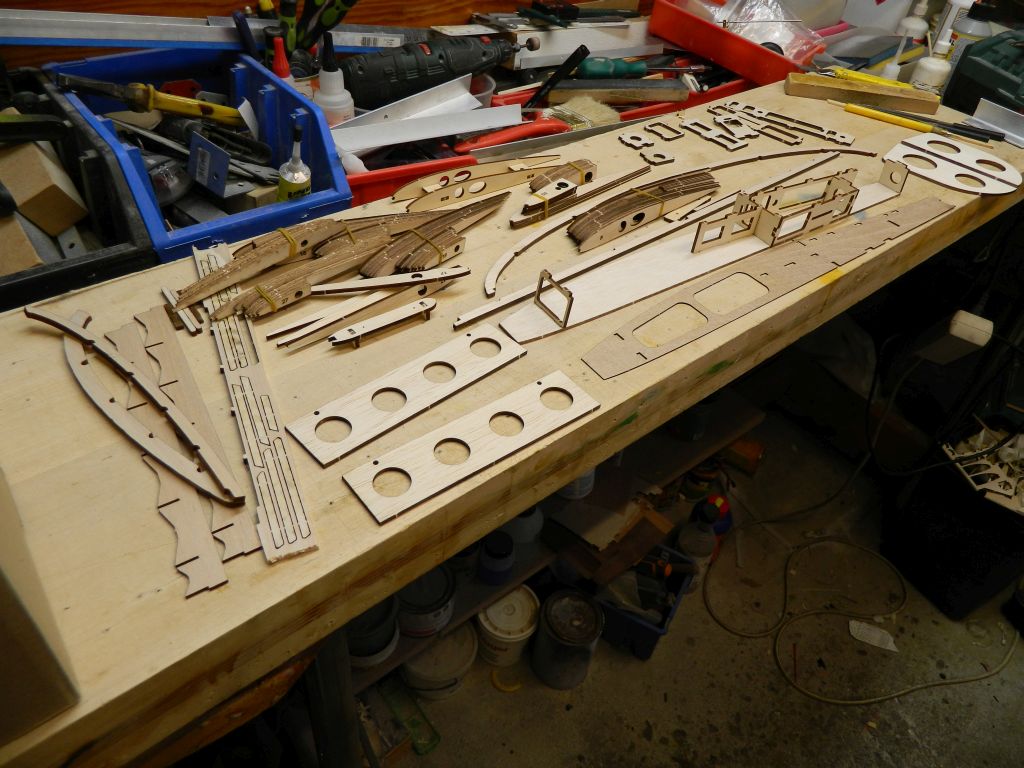

Flo wycięta, można zacząć budowę. Wszystko pasuje, jednak jest jeden problem. Elementy bardziej obciążone wycinałem ze sklejki balsowej 3 mm:
https://modelemax.pl/pl/sklejka-balsowa ... 18211.html
Przed oddaniem materiału na ploter dokładnie sprawdziłem arkusz, bardzo mnie zaskoczyła jakość sklejki, wymiar - grubość oscylowała w granicach 3,0/3,1 mm, jest ok. Po odebraniu formatek i próbie składania "na sucho" nic nie chciało się spinać, nic nie pasowało w zamkach. Pomiar suwmiarką wszystko wyjaśnił. Środek arkusza to grubość od 3,2 do nawet 3,7 mm . Dzisiaj zleciłem docinkę kilku elementów, ze starej balsosklejki i wszystko pasuje tak jak powinno.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

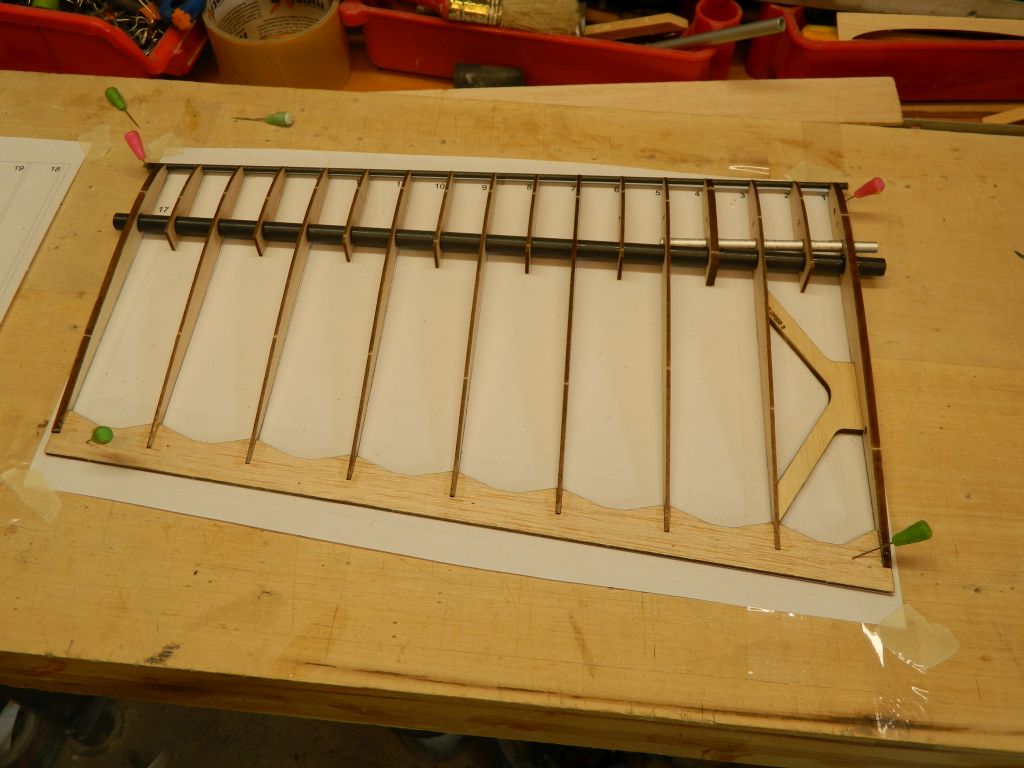

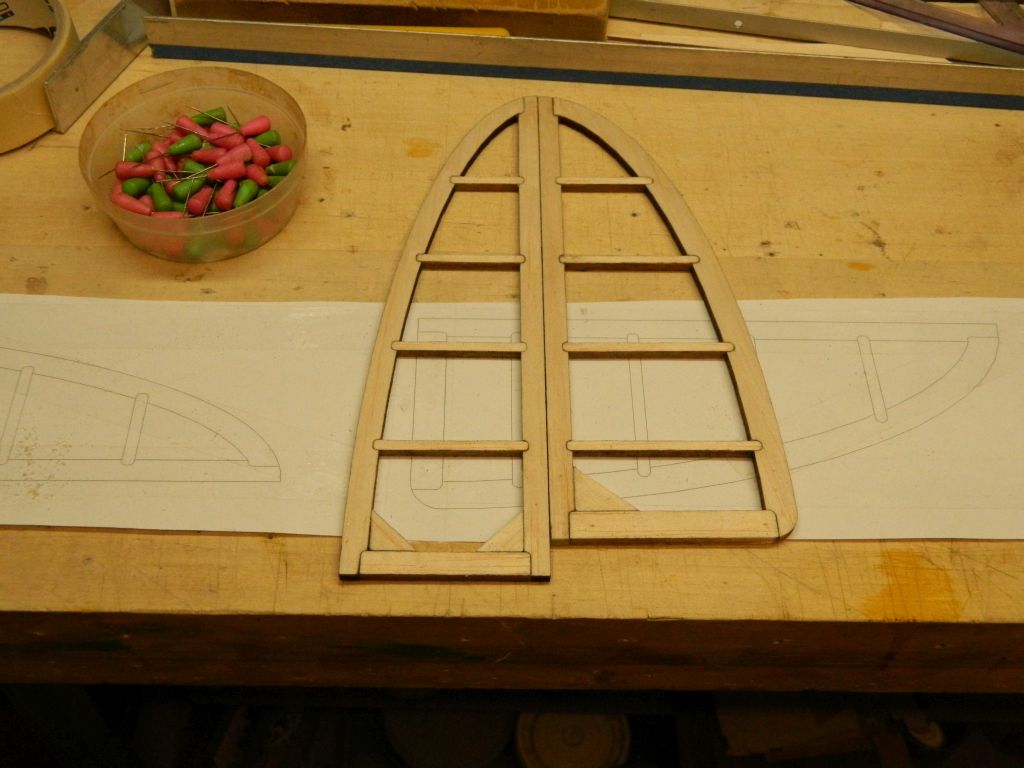

Komplet stateczników, 13 g jak na tą chwilę.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

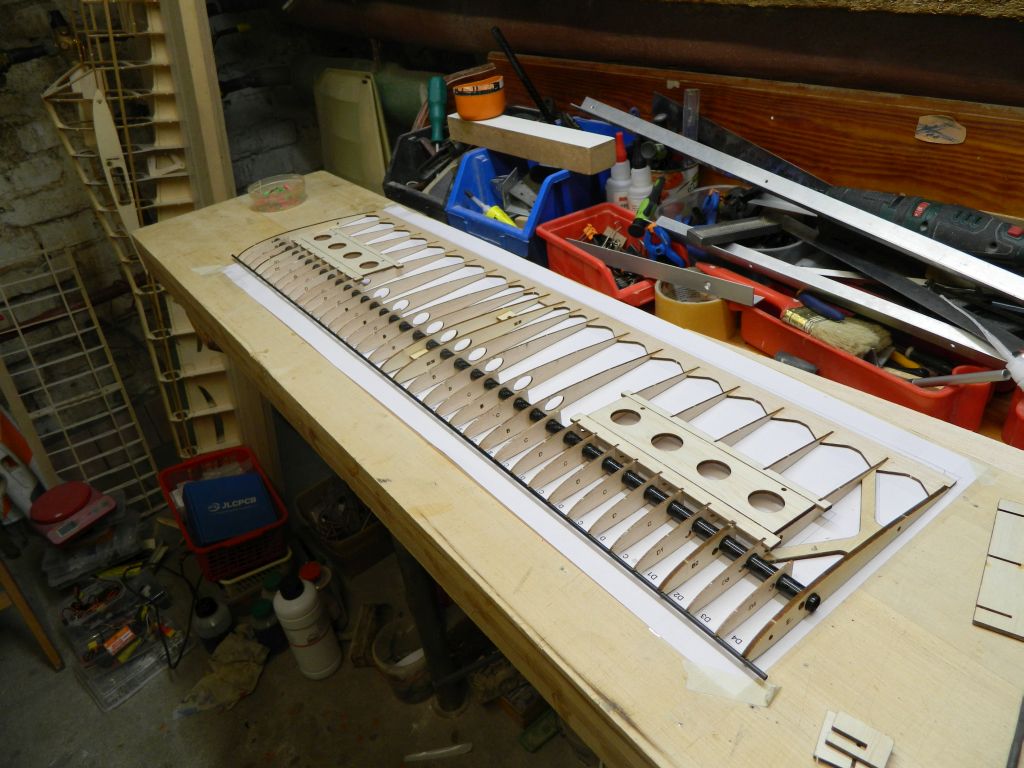

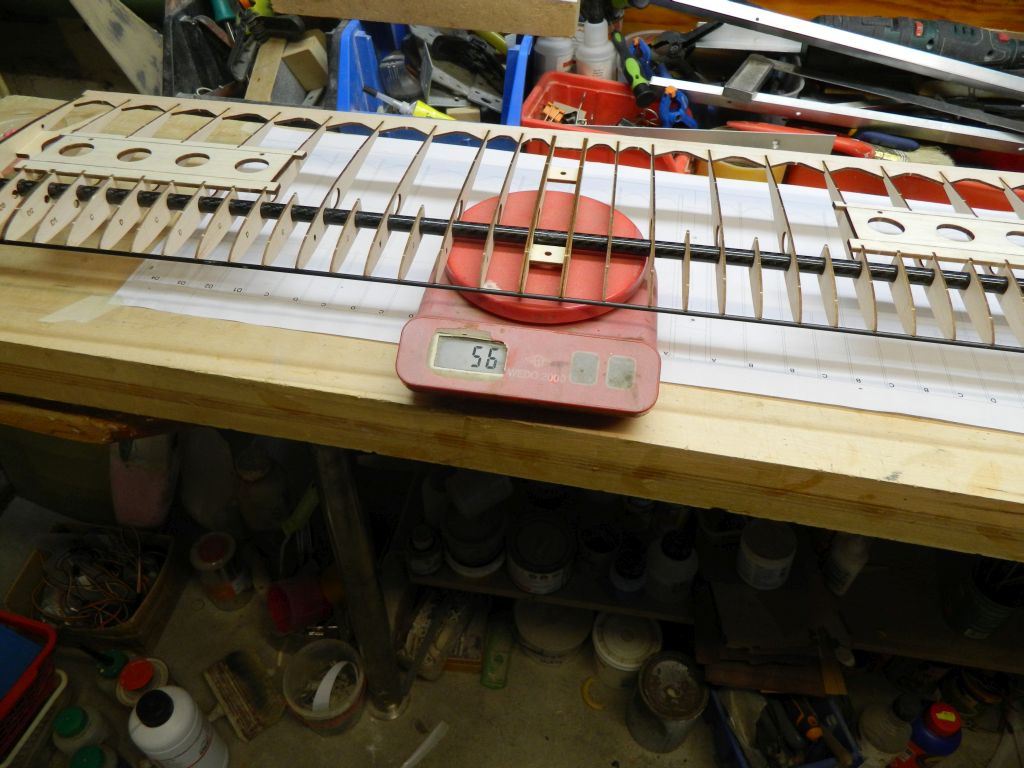

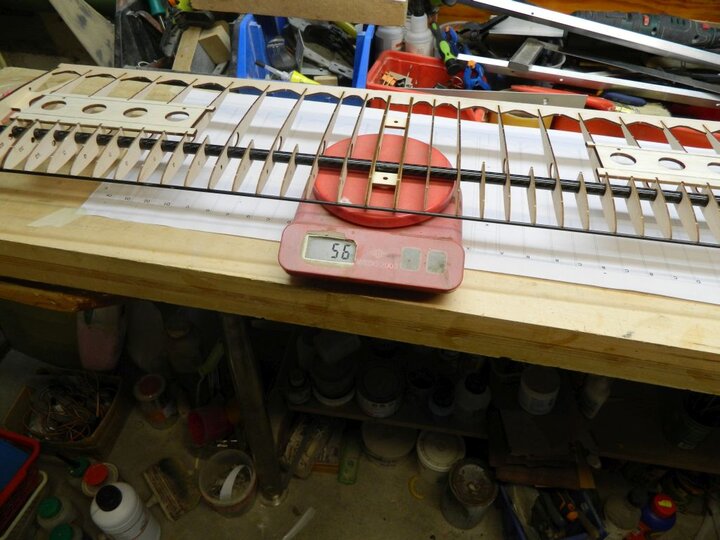

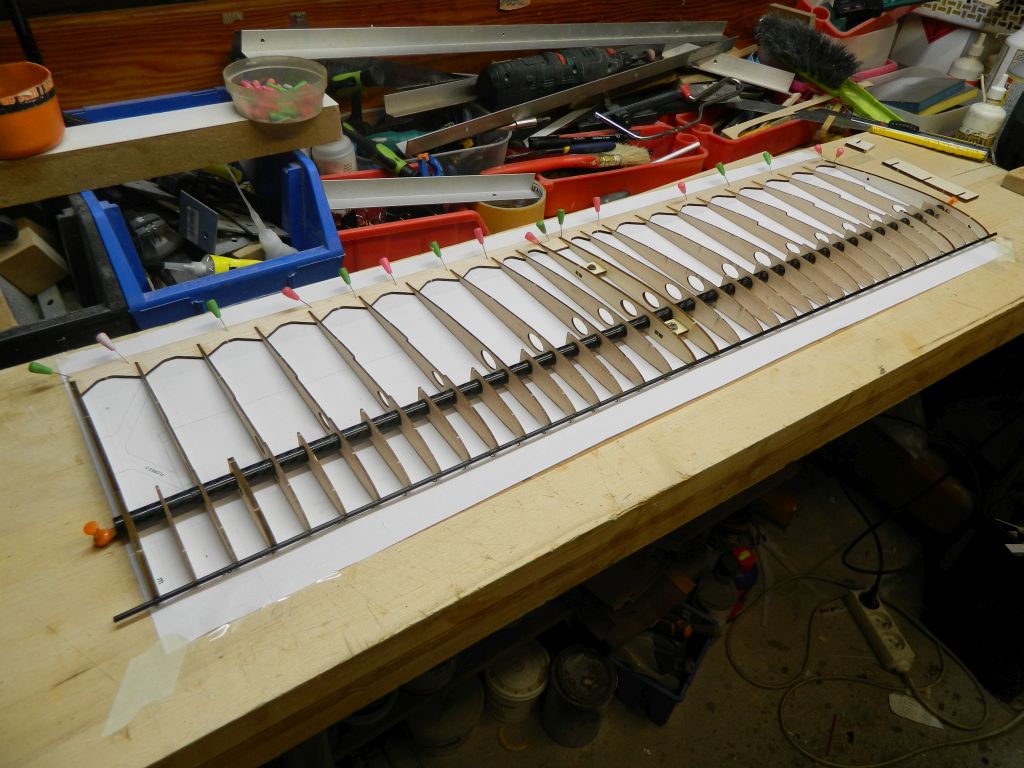

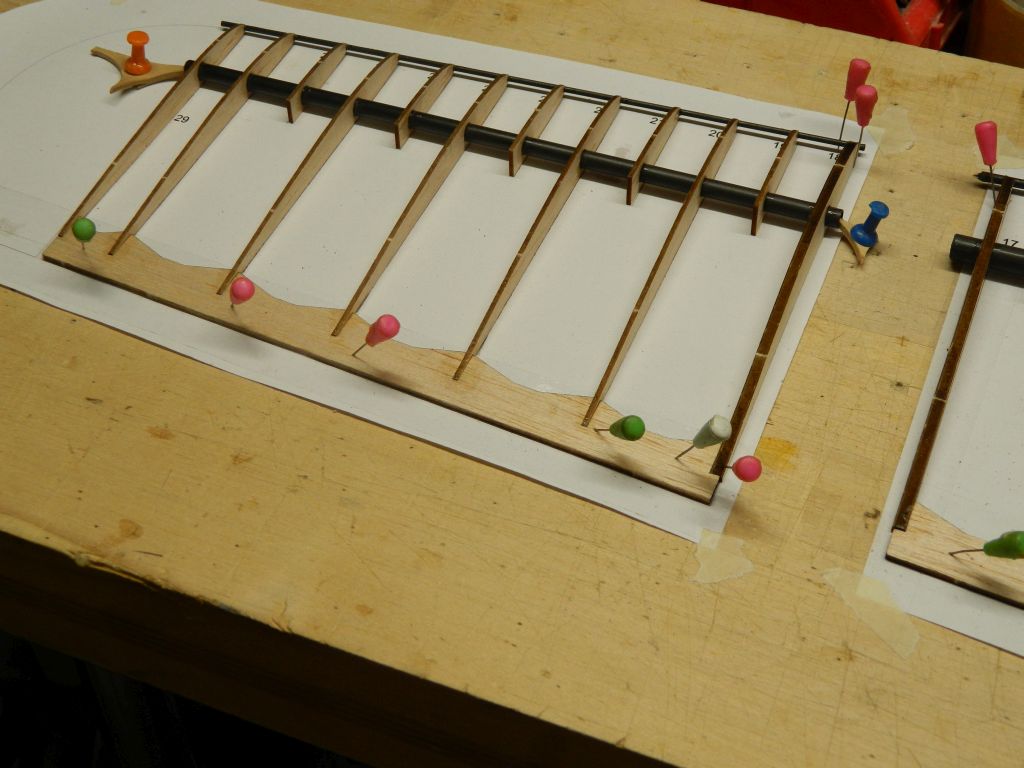

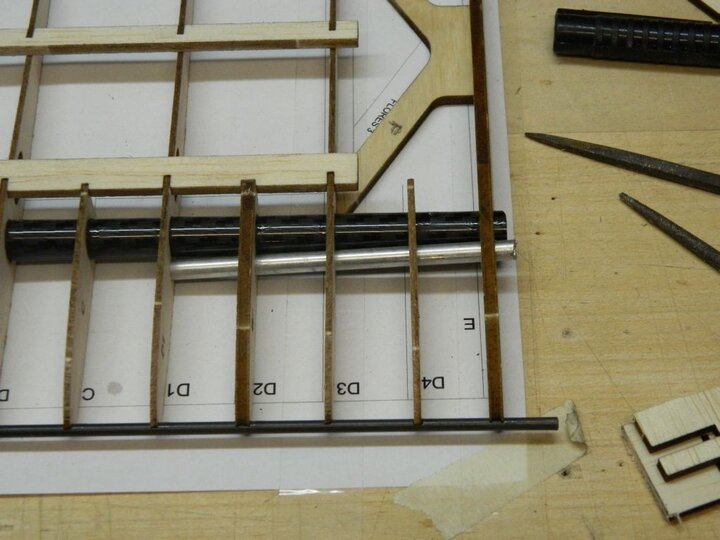

Centropłat. Dźwigar główny rura węglowa 10x9mm splot krzyżowy, natarcie rurka węglowa 3x2mm, rurki łącznika alu 5x4,1 mm.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

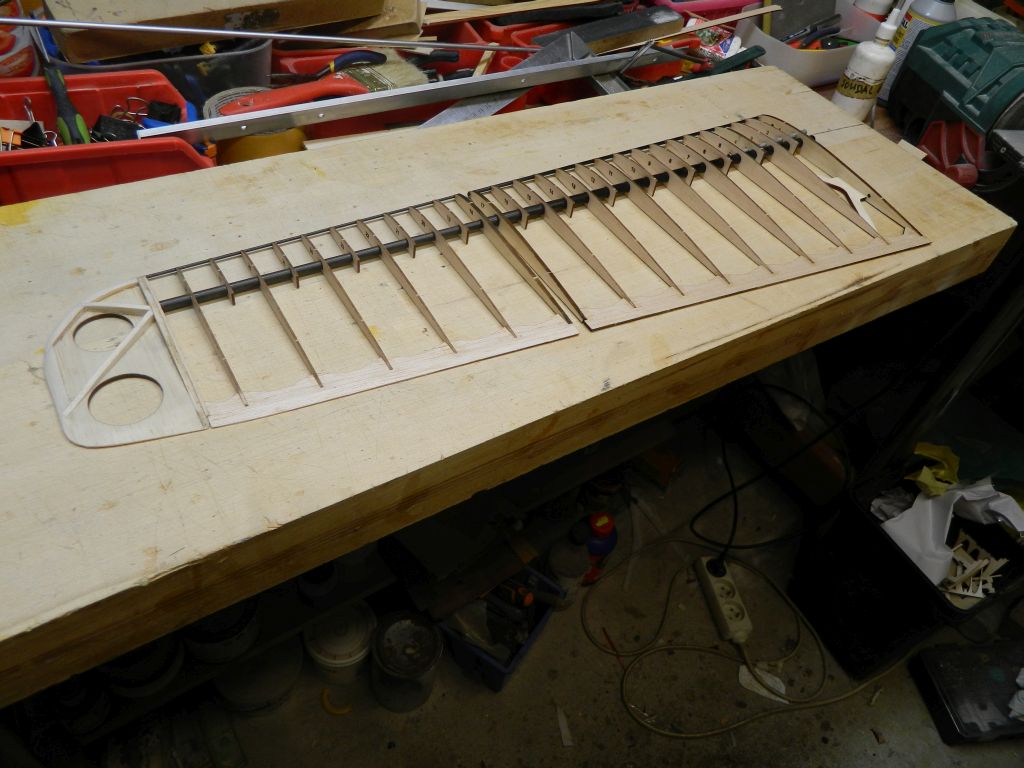

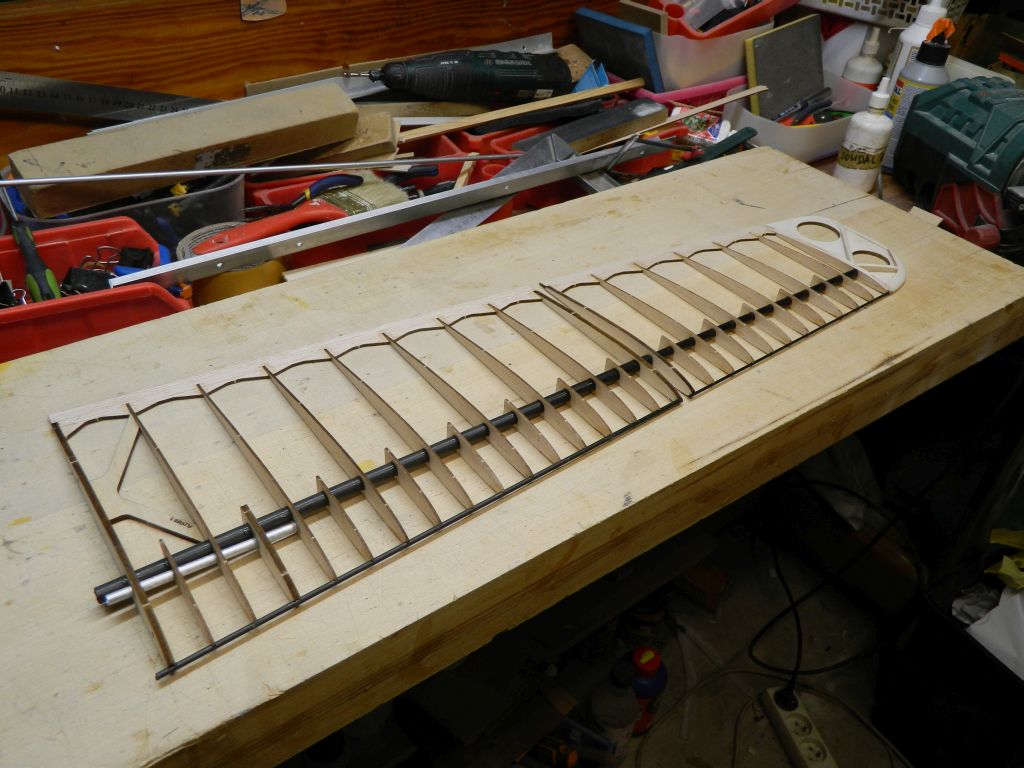

Ucho 1 i 2. W pierwszej sekcji dźwigar z rury węglowej 8x1, natarcie rurka węglowa 3x2, druga sekcja dźwigar rura węglowa 6x1, natarcie rurka węglowa 2x1. Obsada łącznika rurka alu 5x4,1. Waga całości 30 g.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

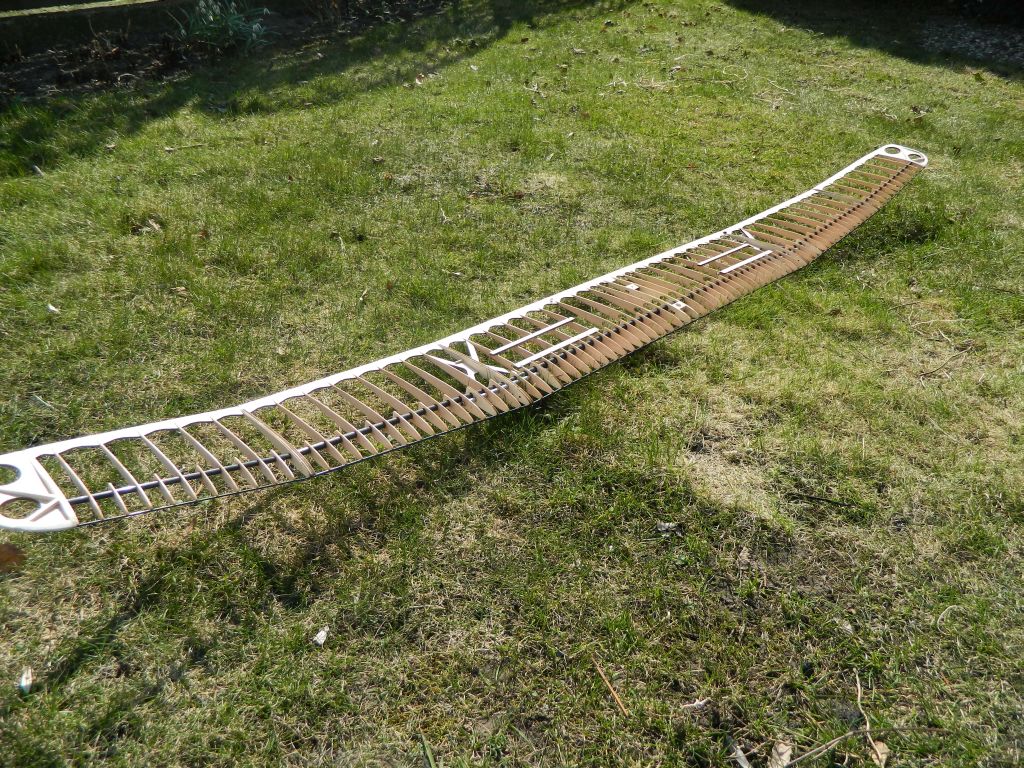

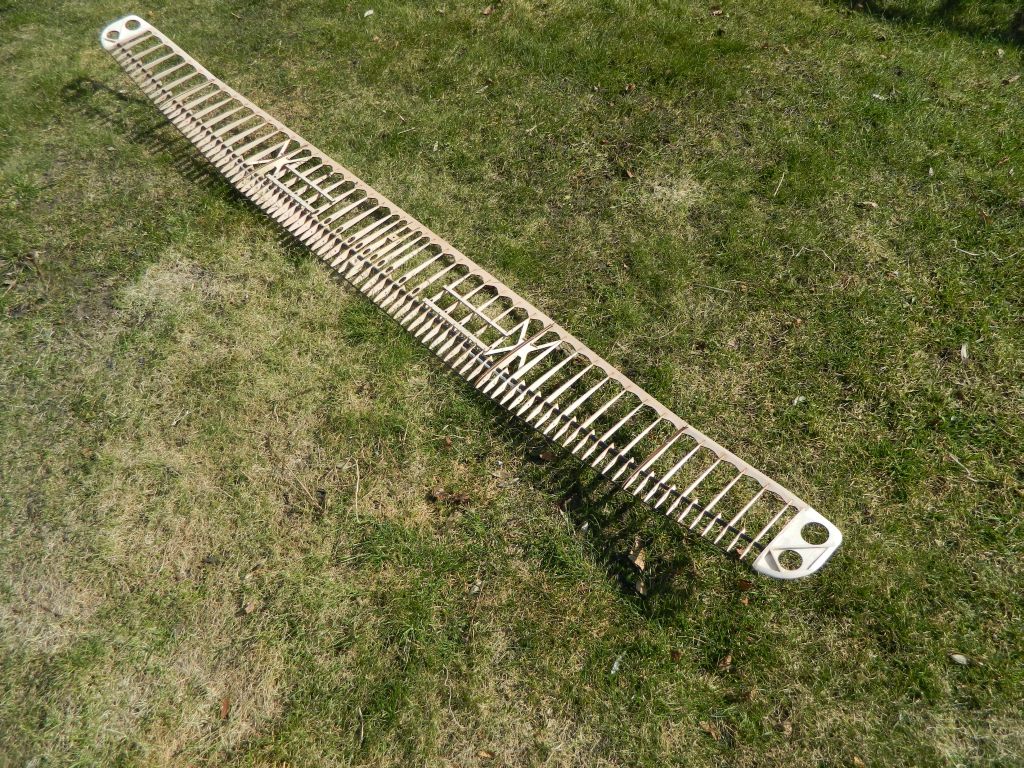

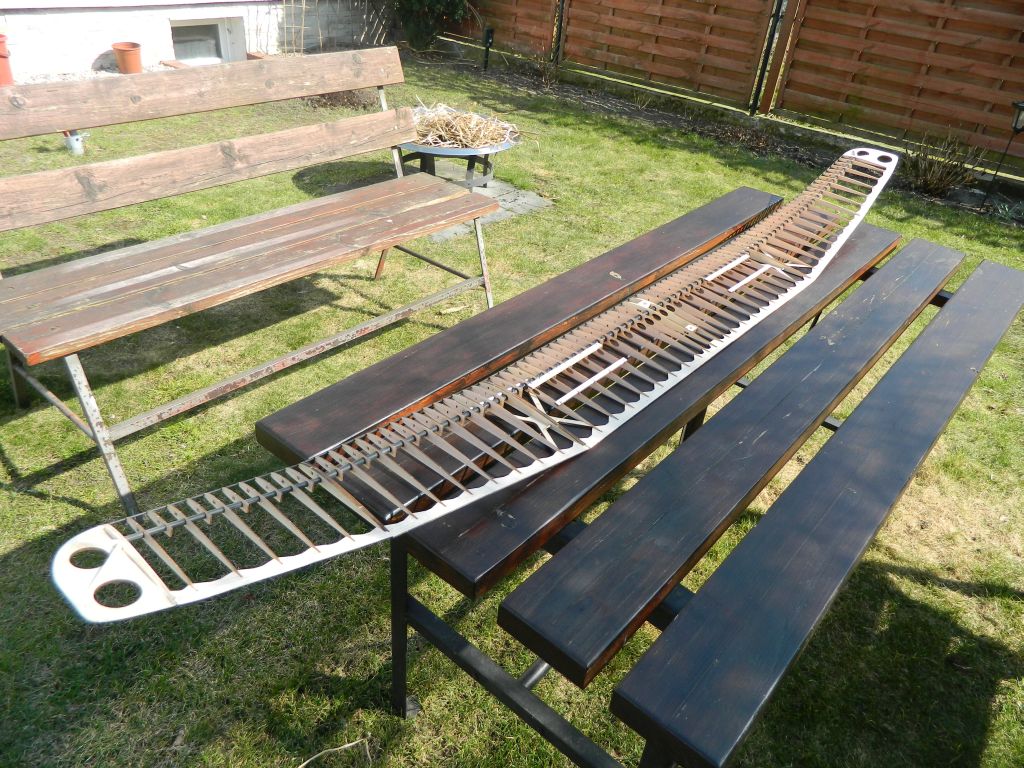

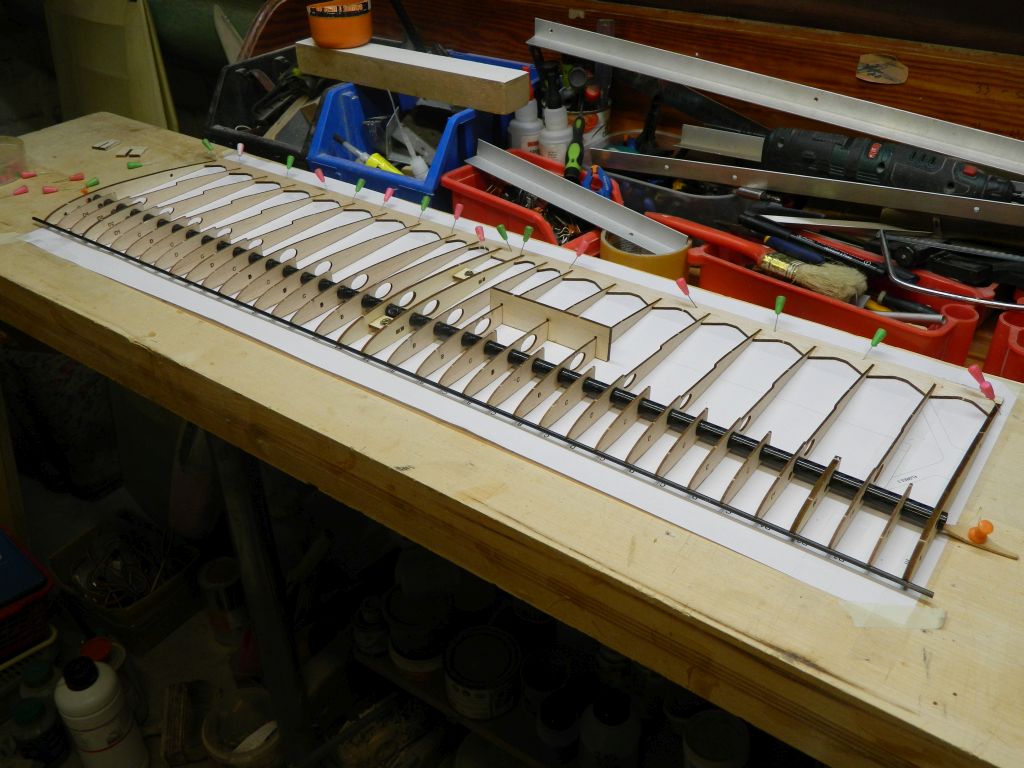

Skrzydło złożone. Bardzo szybko się w tej technologii buduje a co najważniejsze nie było problemów. To co na zdjęciach waży około 125 g i jest bardzo sztywne, co mnie zaskoczyło.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Milo... chyb już czas kosić trawę? Piękny model!!! Technologia mi się podoba, cóż za lekkość ?
Zbyszek

Może przeoczyłem .... Jakiego kleju używasz do wklejenia rur w konstrukcję ?

_________________
"Fortuna favet fortibus"

CA. Rurki łączników klej epoksydowy.
