Przygotowałem zestaw napisów na model. Tradycyjnie będą wycięte ploterem do foli, kolor dowolny.

Aktualnie sklejam drugie skrzydło.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Do tej pory to były "puzzle" , szybko szło a z kartonika z częściami ubywało. Teraz zaczyna się właściwa praca modelarska.
Plan na najbliższe dni to dokończenie skrzydeł. Drugi płat zbudowany.

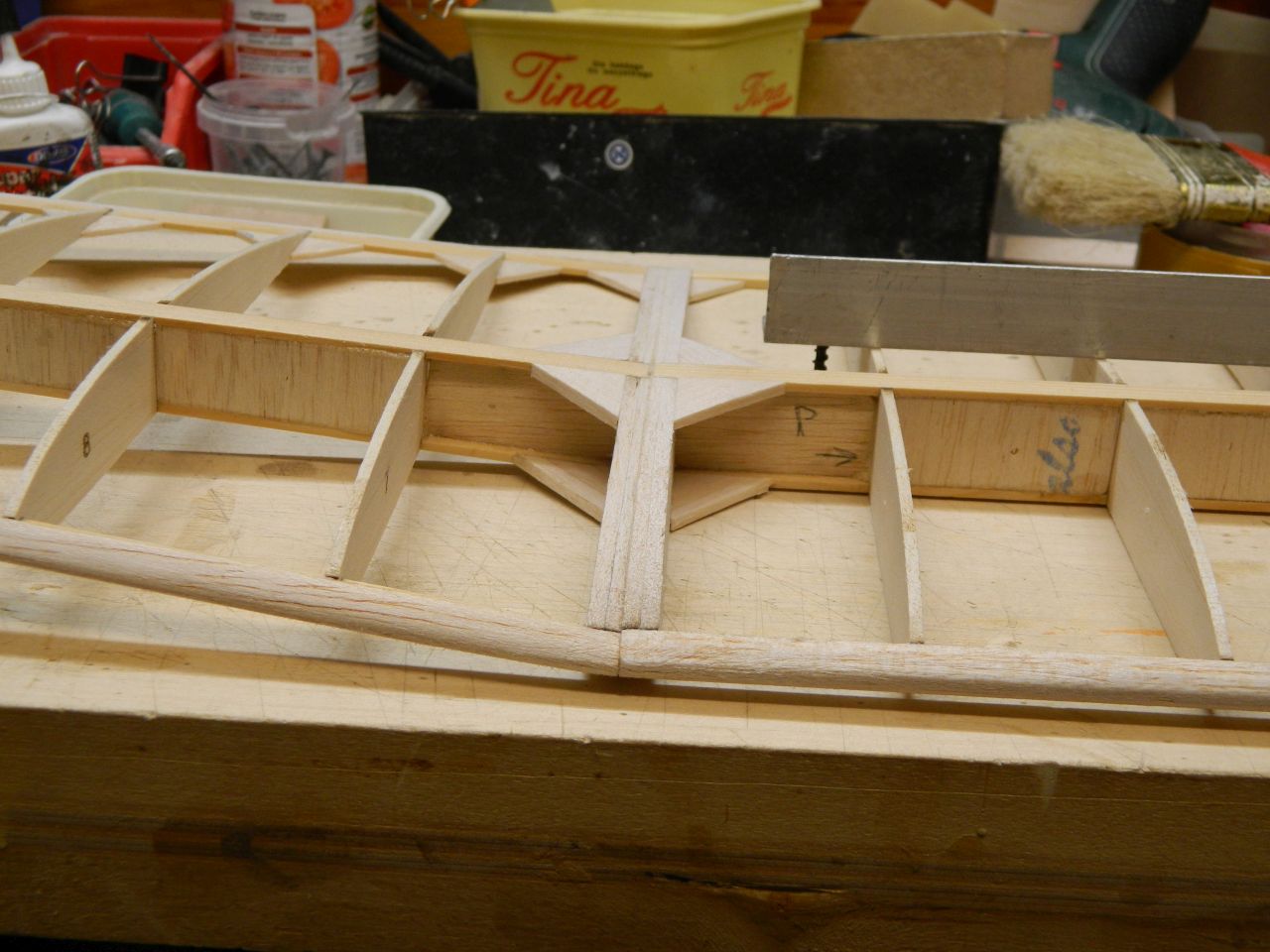

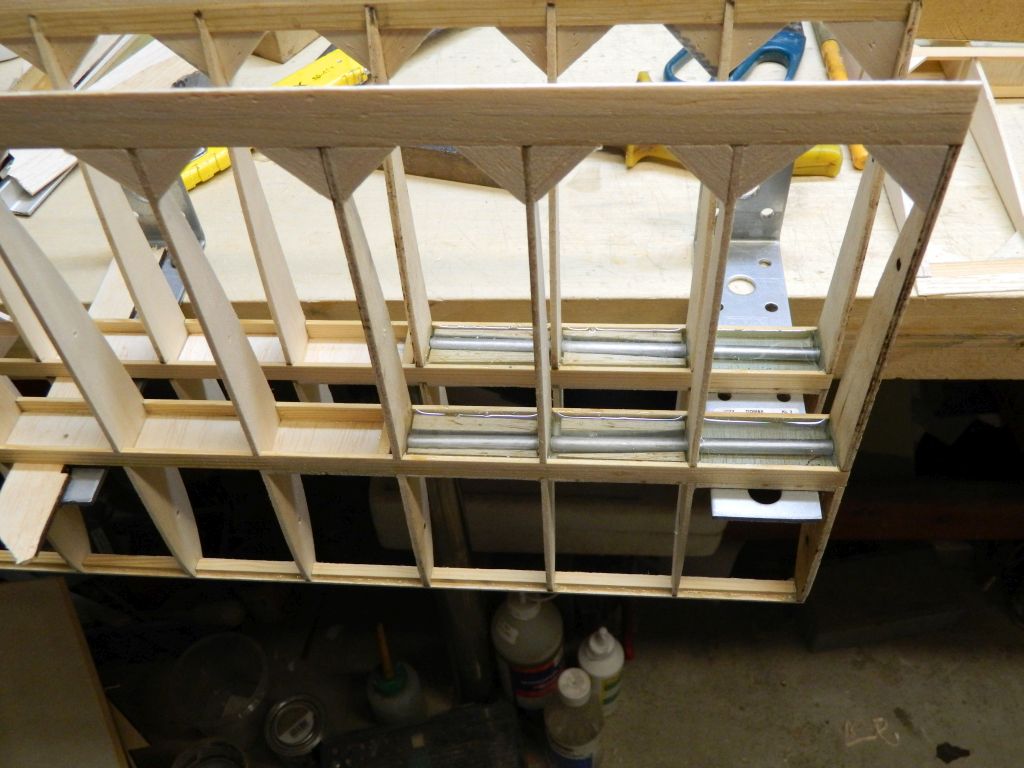

Wkleiłem kawałek listwy sosnowej 4x8x20 do żebra nr 1 od wewnątrz, tam gdzie będzie wkręcony haczyk spinający skrzydła.

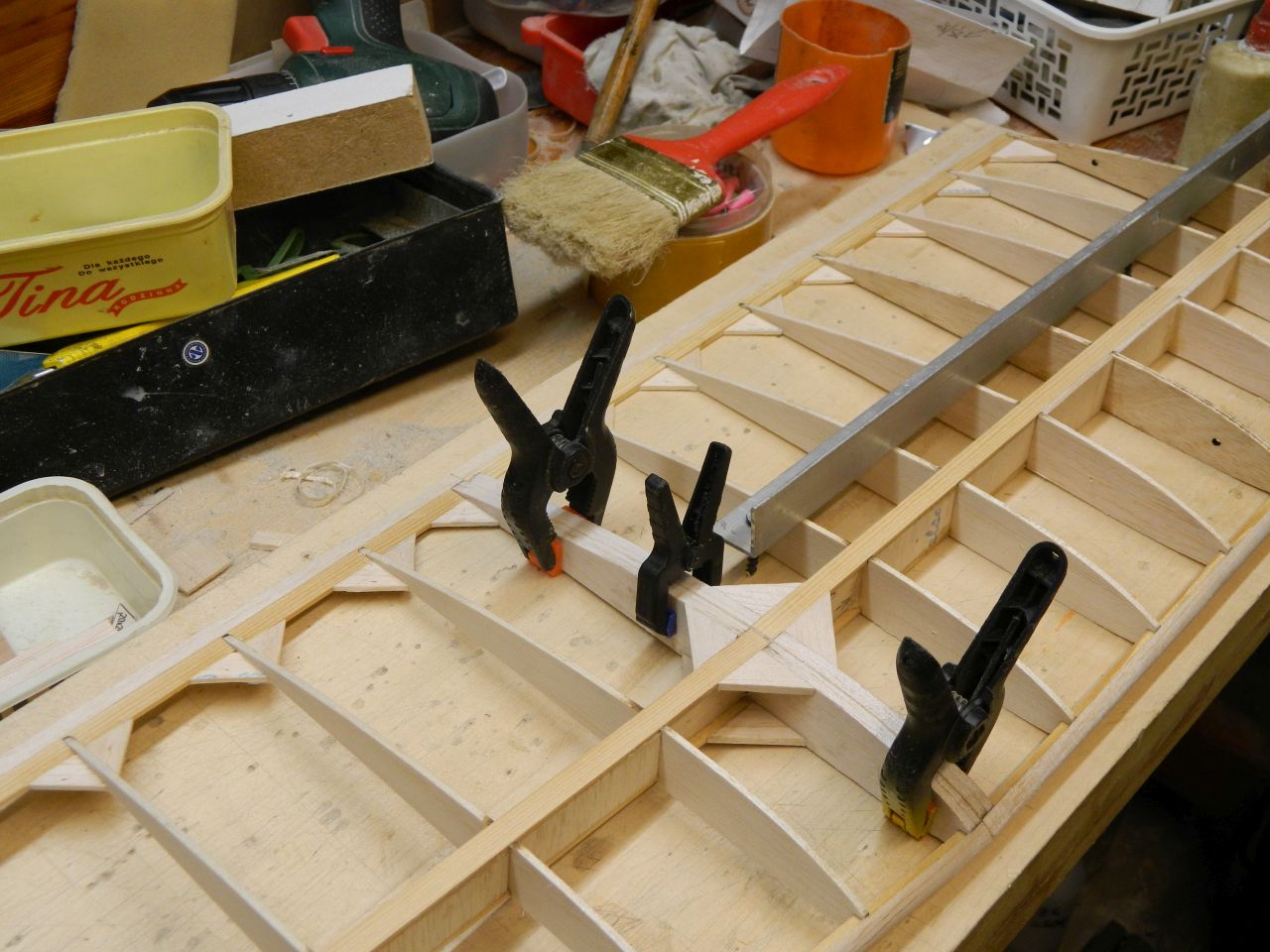

Wzmocnienia trójkątne balsa 20x20x3 w miejscach gdzie będzie wklejany łącznik.

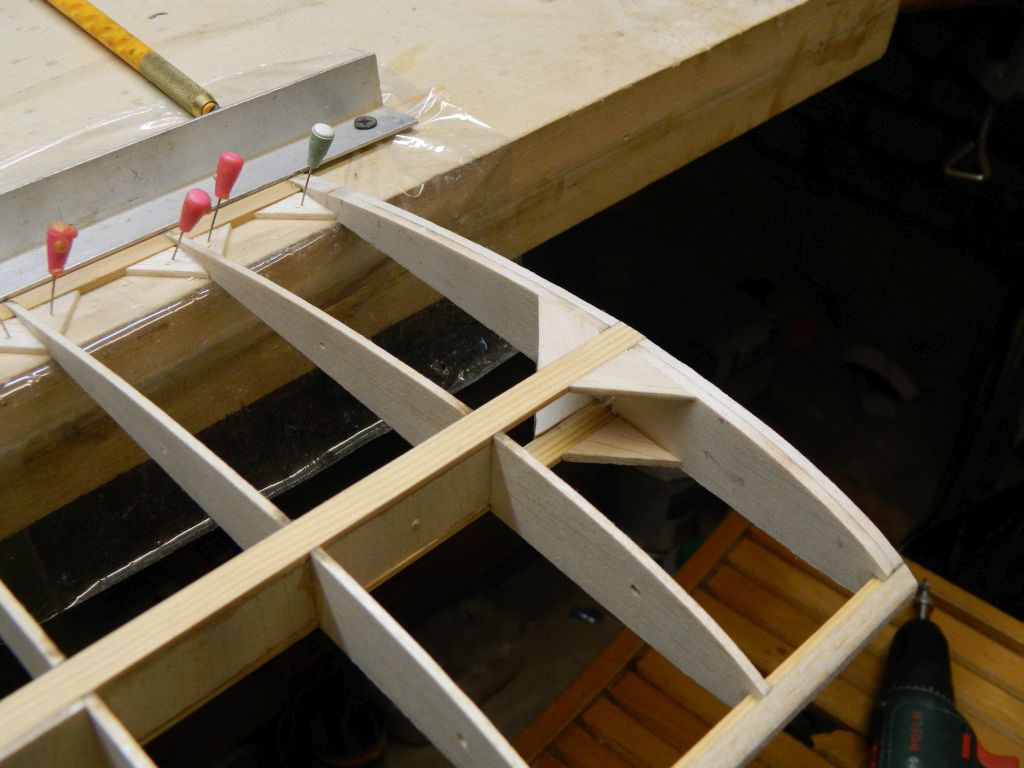

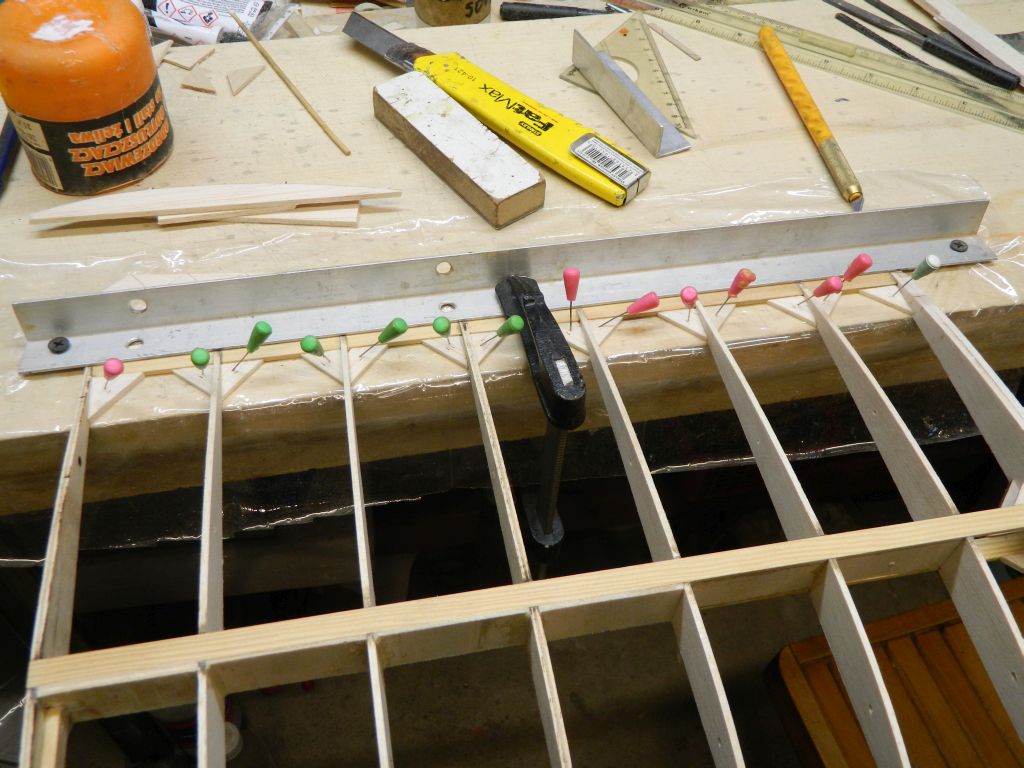

Wzmocnienia trójkątne połączeń żeberek ze spływem / na razie centro/, balsa 15x15x2.

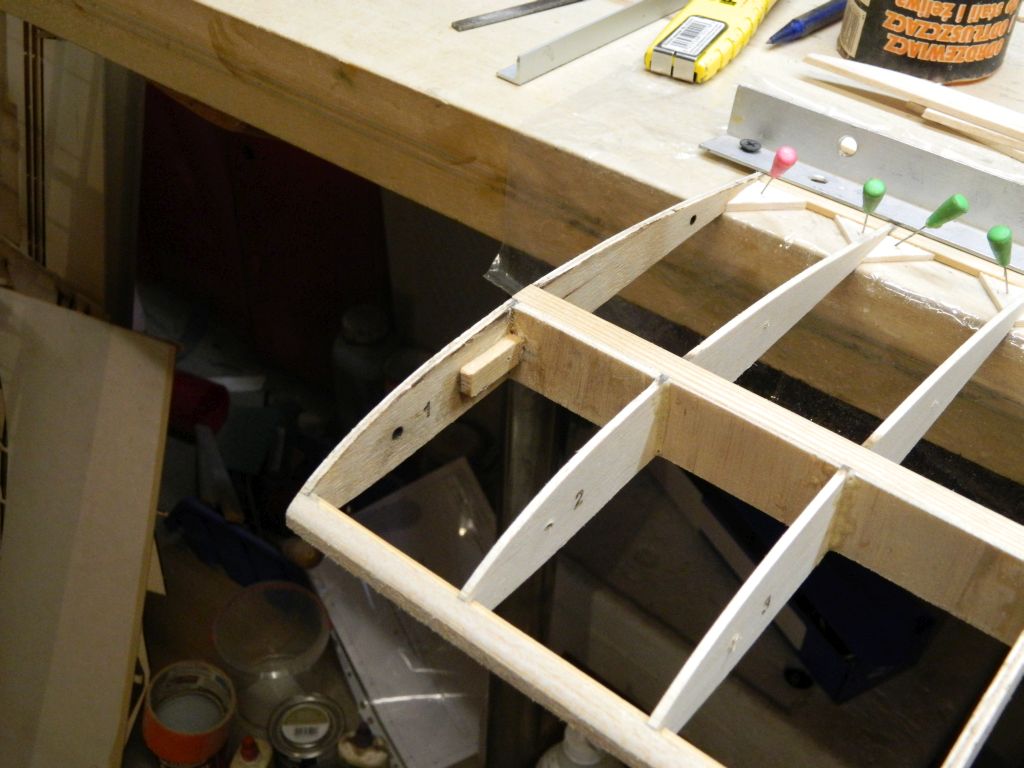

Pierwsze żebro końcówki eliptycznej pogrubione od wewnątrz balsą 3 mm i odpowiednio wyszlifowane.

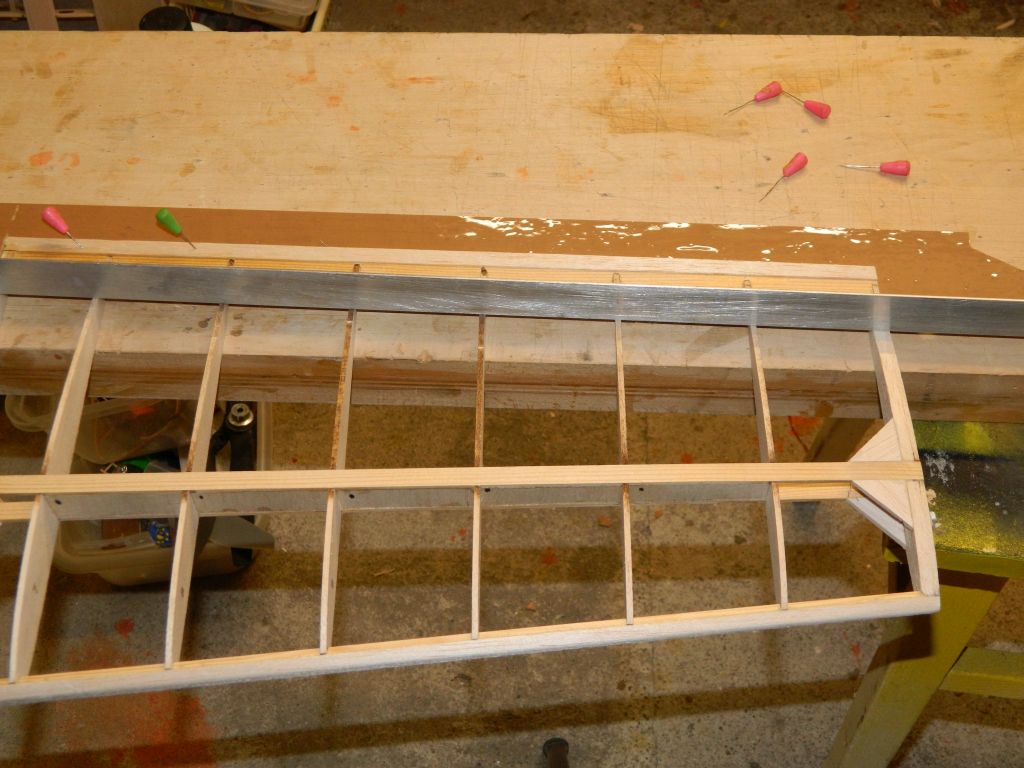

Dokleiłem resztę spływu w uchu balsa 3x8, pogrubiłem ostatnie żebro ucha /od wewnątrz/, balsa 4 mm i oczywiście trójkątne wzmocnienia między skrajnymi żeberkami a dźwigarem, balsa 20x20x3.
Na tym etapie proponuję wykonanie otworków odpowietrzających w żeberkach.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Zalałem żywicą /L285/ rurkę łącznika. Przykleiłem końcówki eliptyczne do uszu. Odległość między deską a szczytem końcówki 75-80 mm będzie ok.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

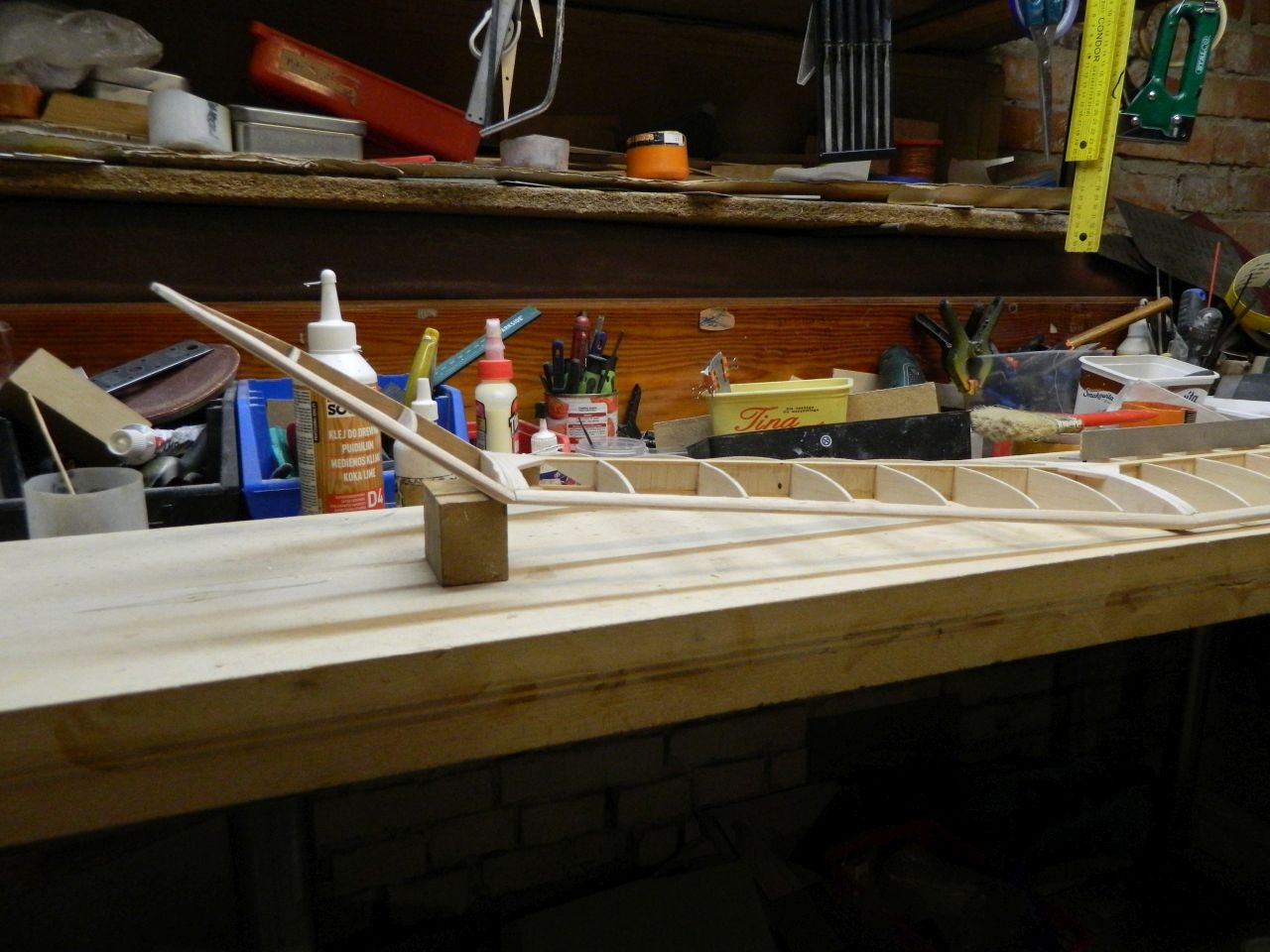

Skrzydła oszlifowane, skosy żeber do wzniosu między centro a uchem zrobione, można sklejać płaty w całość. Wklejamy łącznik ze sklejki, jest na formatce, następnie do centro doklejamy wcześniej połączone ucho z eliptyczną końcówką. Pod ostatnie żebro ucha podkładamy podpórkę wysokości ok 40 mm /plus minus 2mm/ i powinno być ok. Wzniosy poszczególnych skcji: centro do kadłuba 1 st, centro ucho 6 st, ucho końcówka eliptyczna 26 st.
Właściwie skrzydła sklejone. Zostało tylko wzmocnienie nasadowej części płata, pokrycie cienką sklejką /u mnie 0,4 mm/ lub wypełnienie balsą, do wyboru. Oczywicie oklejenie folią , japonką czy może czymś innym, również do wyboru.

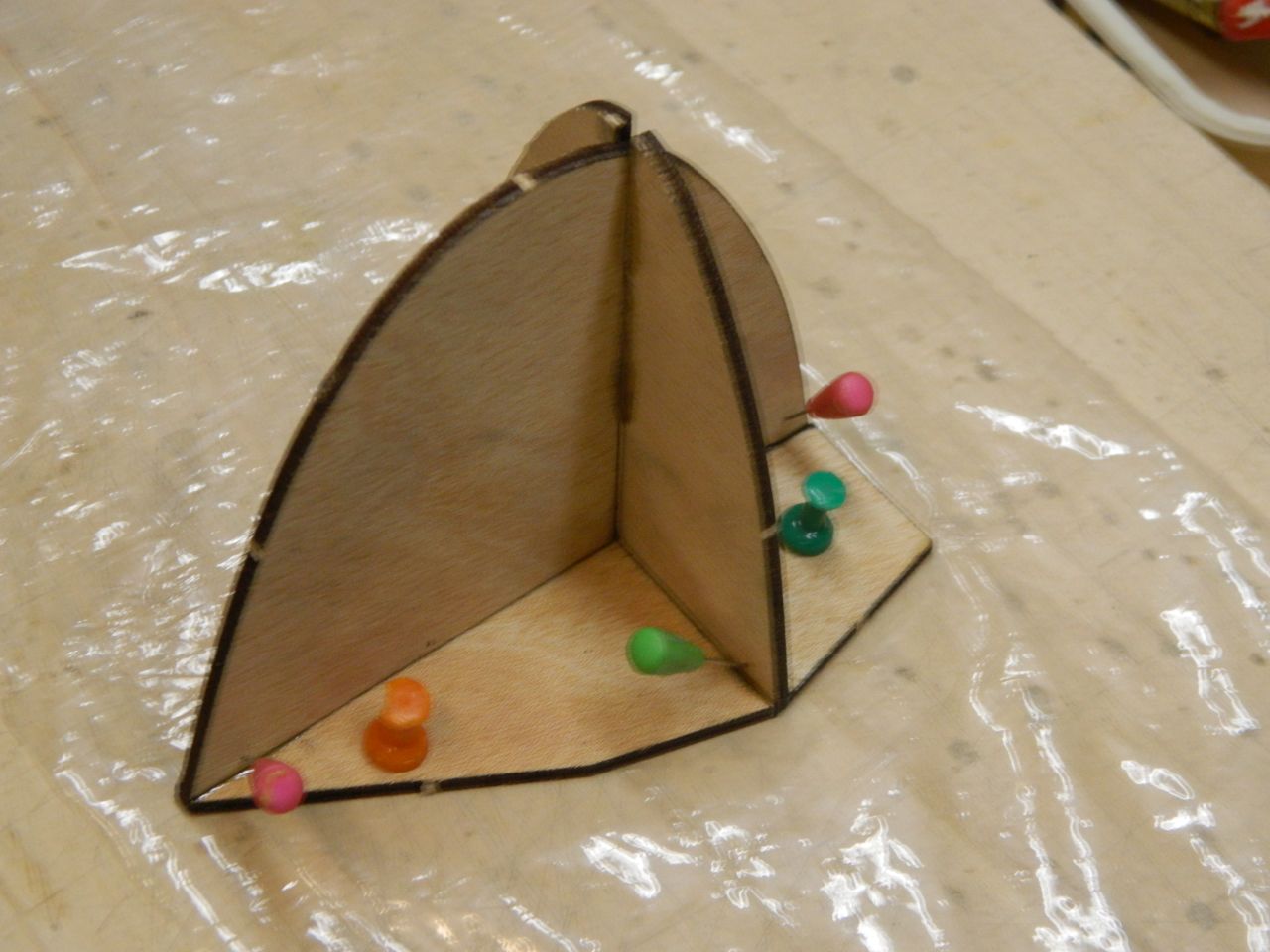

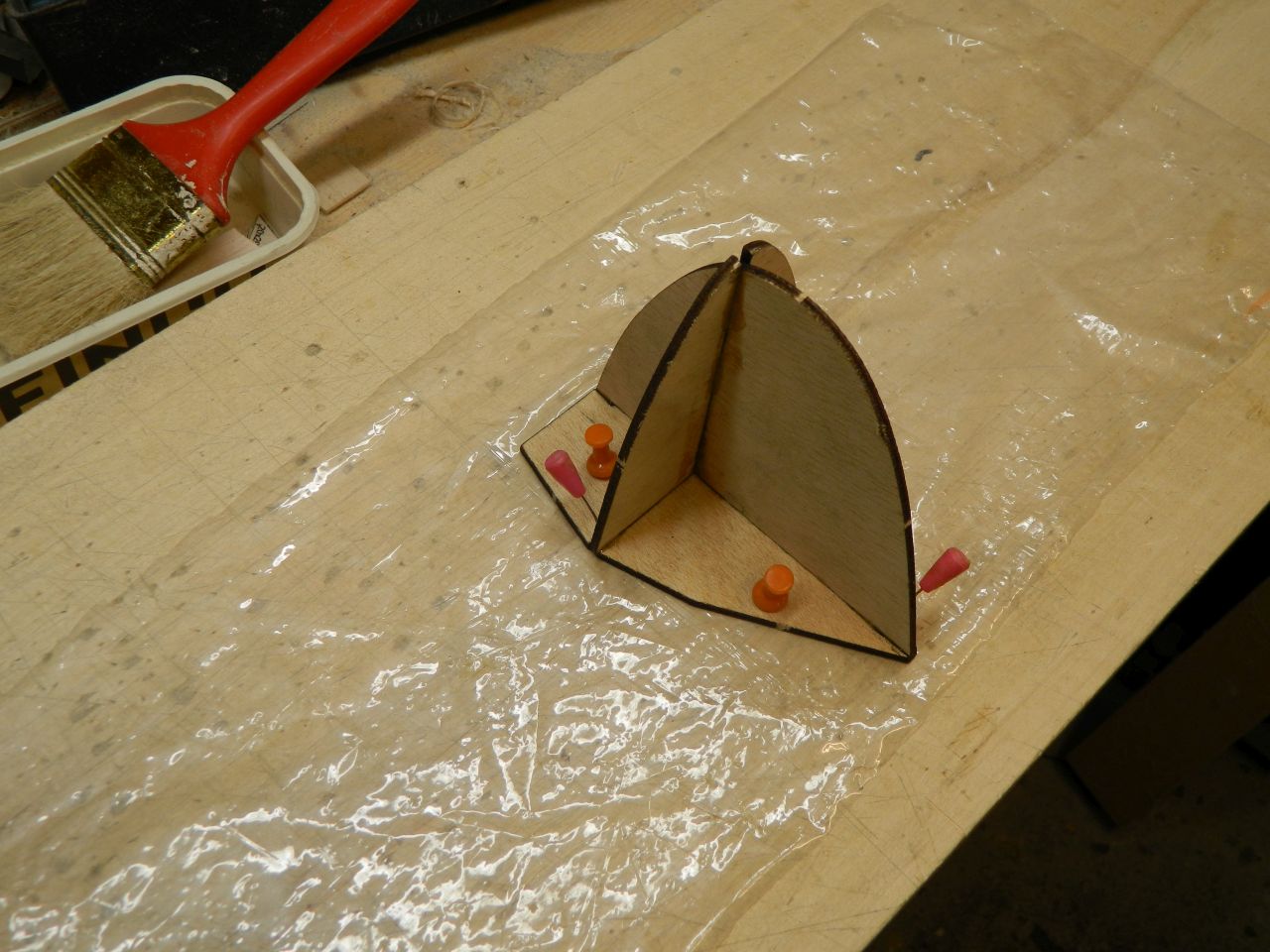

Czas wracać do kadłuba. Na formatkach są elementy pomocne do zrobienia przodu kadłuba, maski silnika. Zdjęcia chyba wyjaśniają wszystko.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

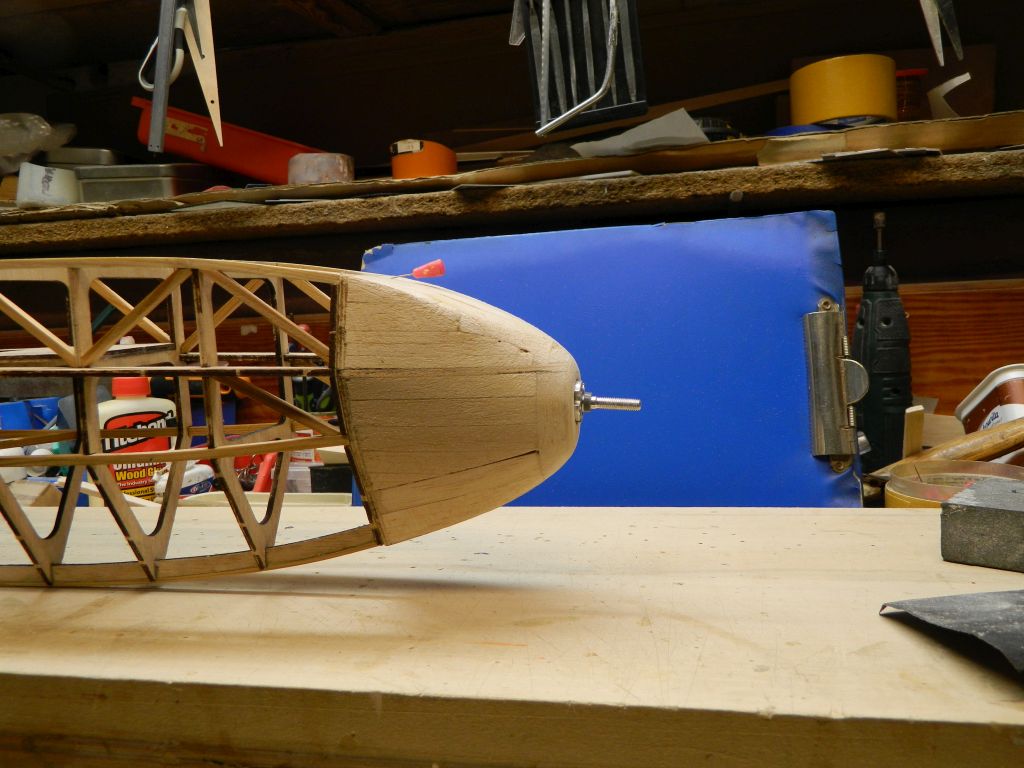

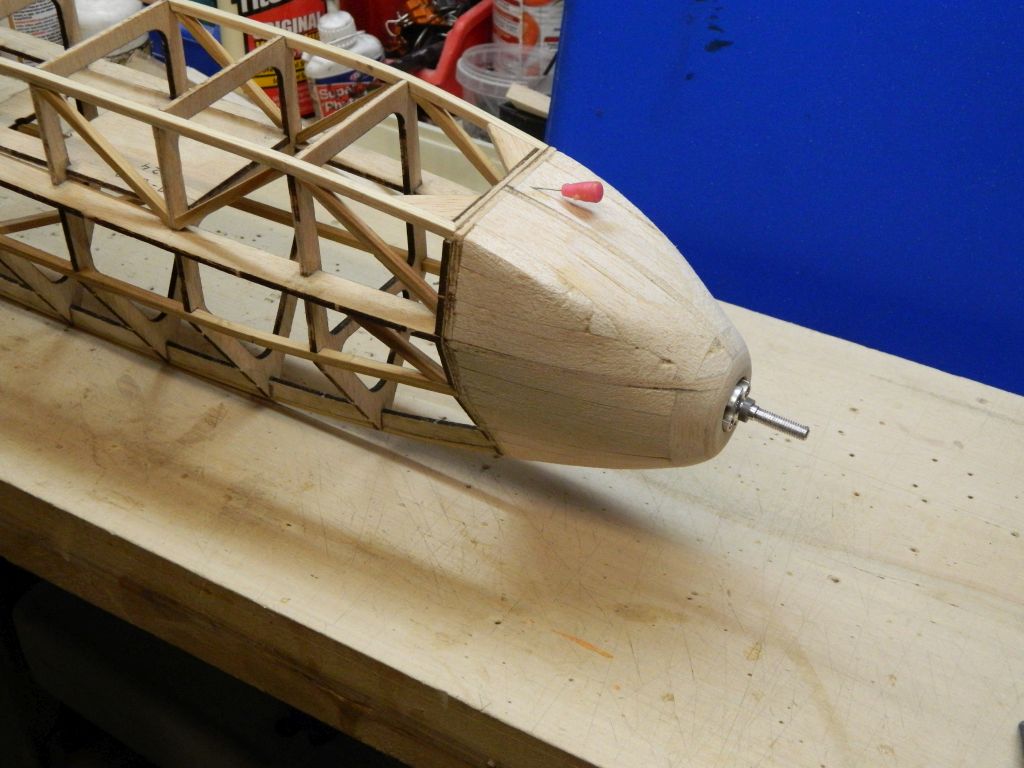

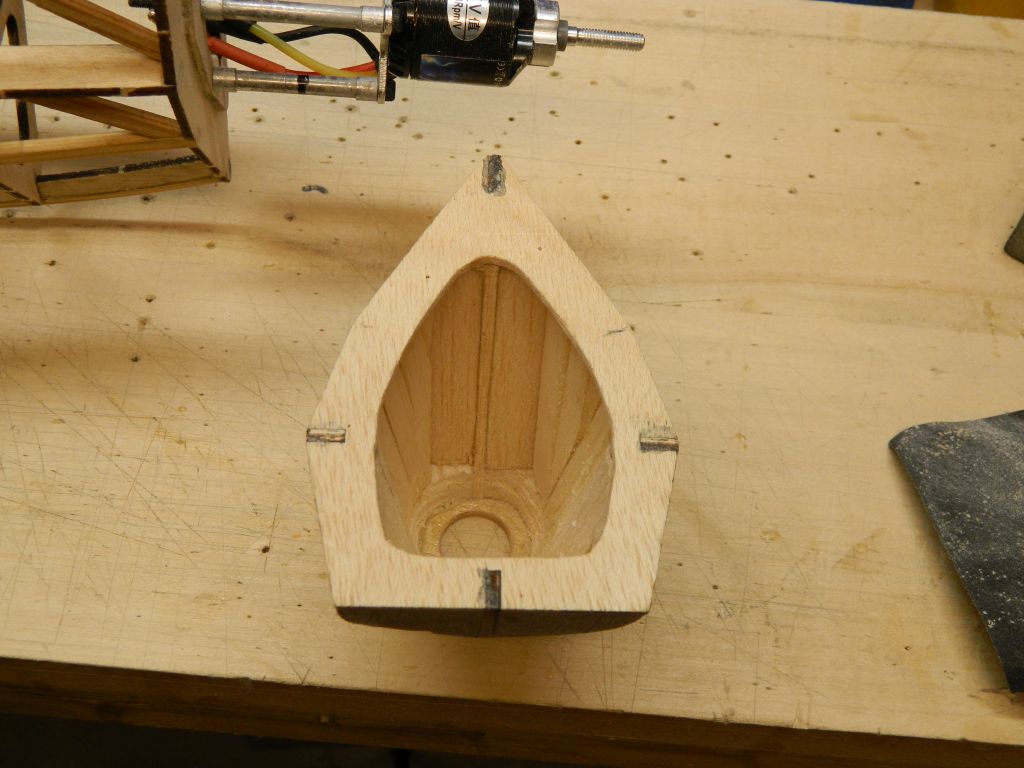

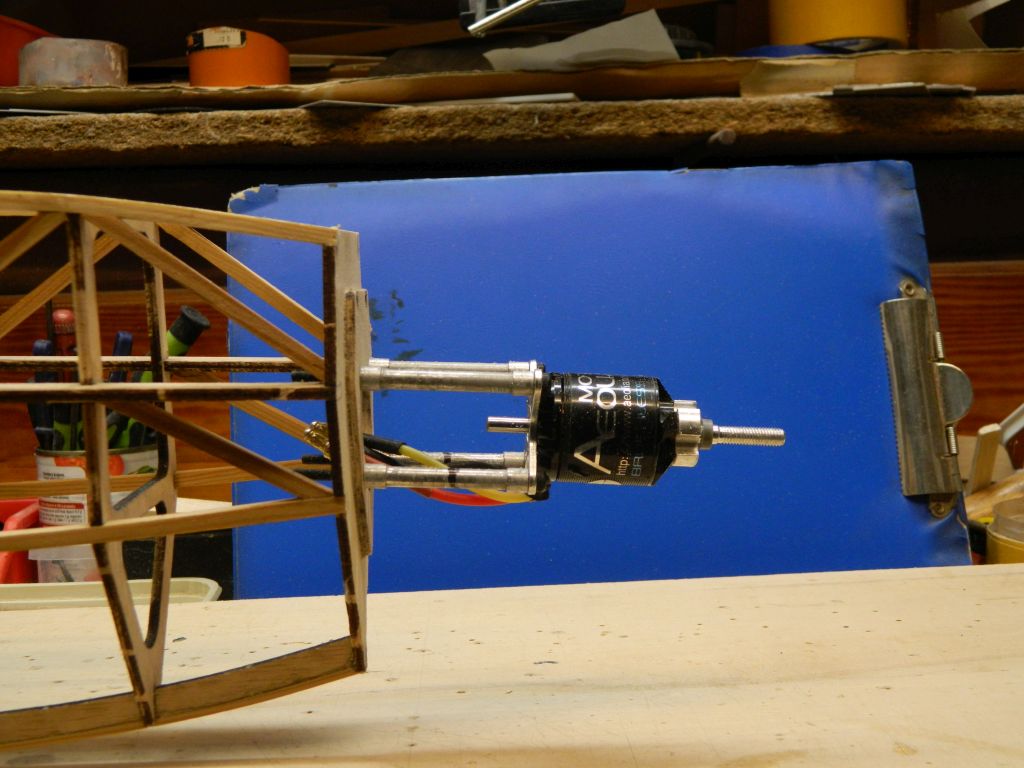

Trzy dni walczyłem z przodem kadłuba, maską silnika. Silnik Aeolian 2836 880kV przykręcony jest do wręgi poprzez tuleje aluminiowe o długości 40/42 mm - dzięki Janek za wytoczenie . Dużo . Ale takie mocowanie jest stabilne, nie widzę jakiś niepokojących ruchów. Przez tuleje przechodzą śruby M3/60 mm. Dużym wyzwaniem było takie wyklejenie balsą aby silnik swobodnie się obracał, szczególnie w pobliżu piasty.
Na zdjęciach maska już wstępnie oszliwowana i dopasowana do wystającej piasty.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

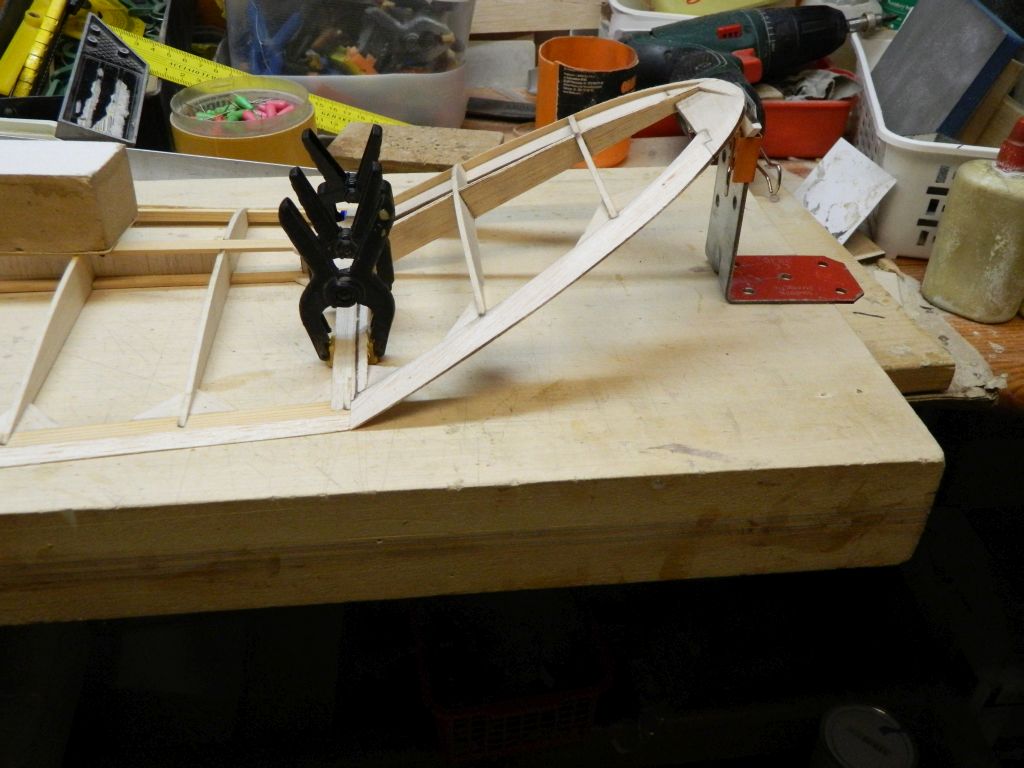

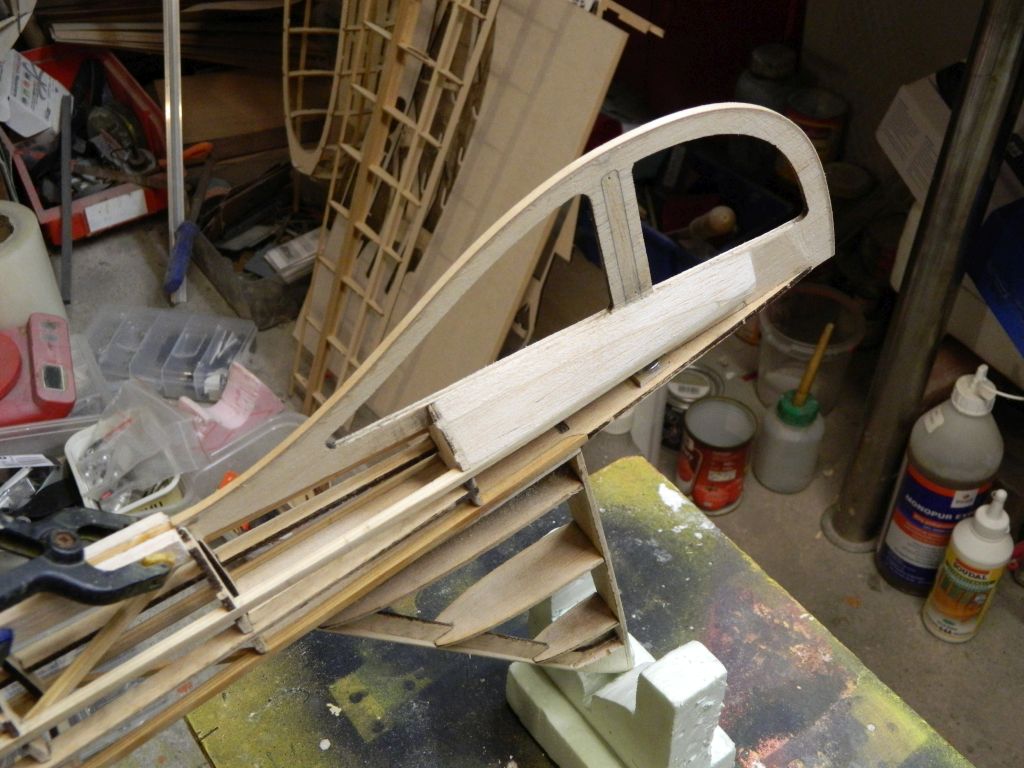

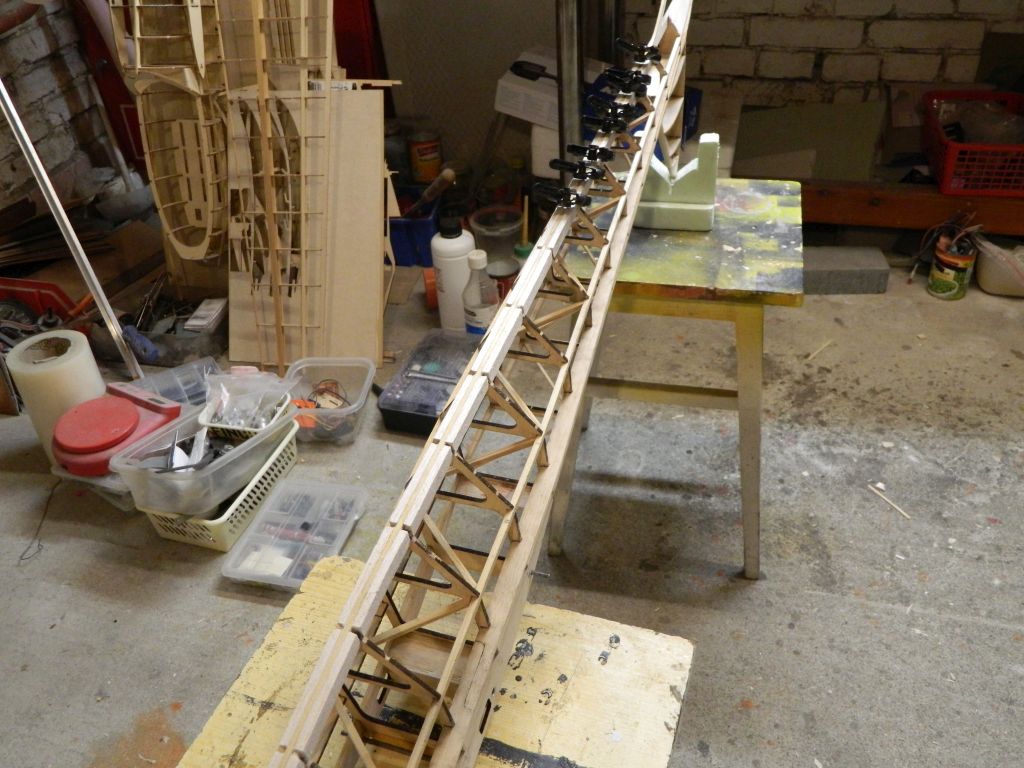

Wkleiłem kawałki balsy 4 mm między wręgami na dolnej podłużnicy. Wyklejam balsą tył kadłuba.

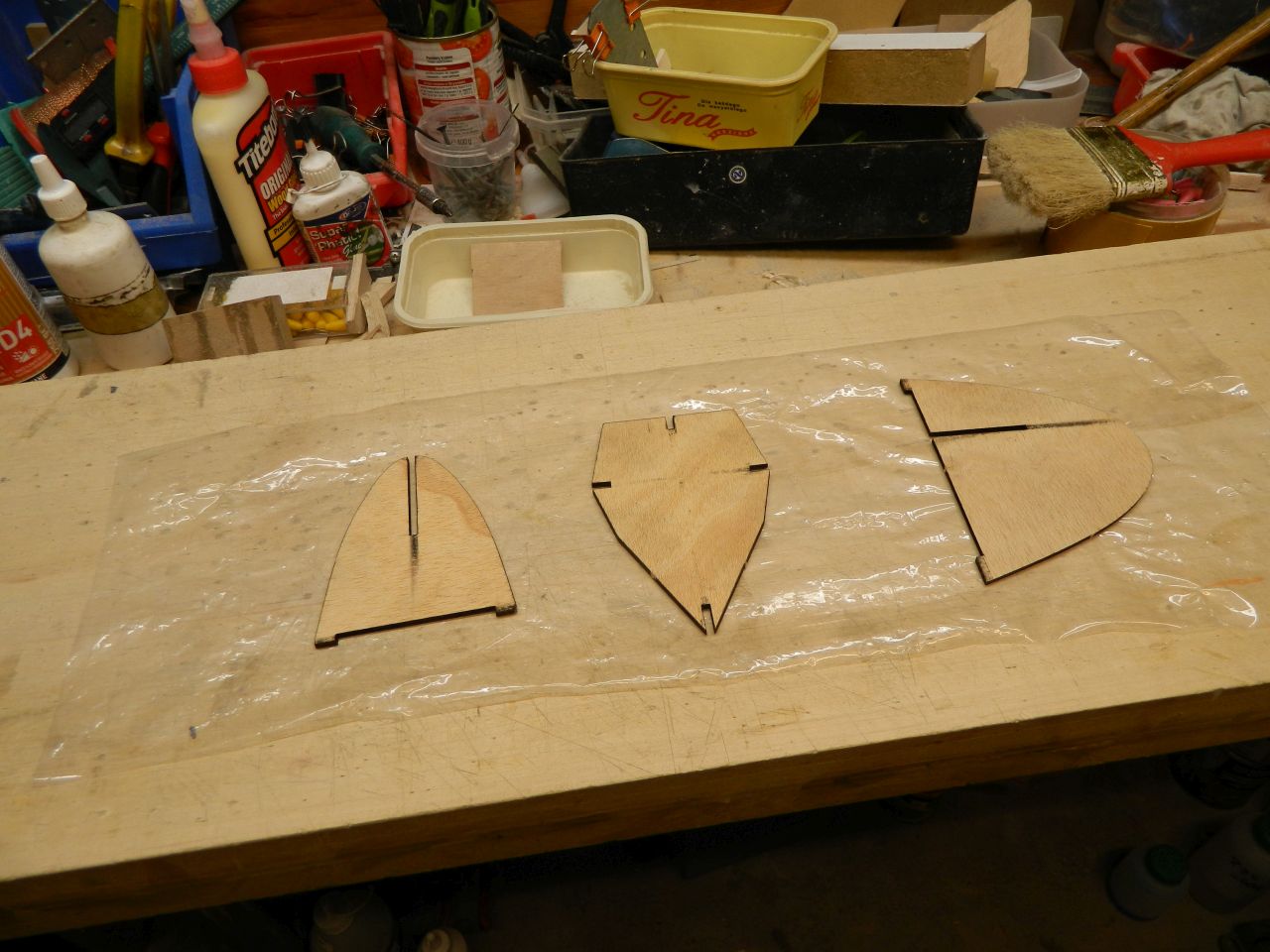

Aby wzmocnić płetwę podkadłubową, która jest dość wiotka, zalamelowałem pasek sklejki 1 mm na zewnętrznej krawędzi. Jest poprawa sztywności , nawet spora. Zobaczę jeszcze, może w podobny sposób wzmocnię element przyklejając sklejkę wewnątrz ażurów.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

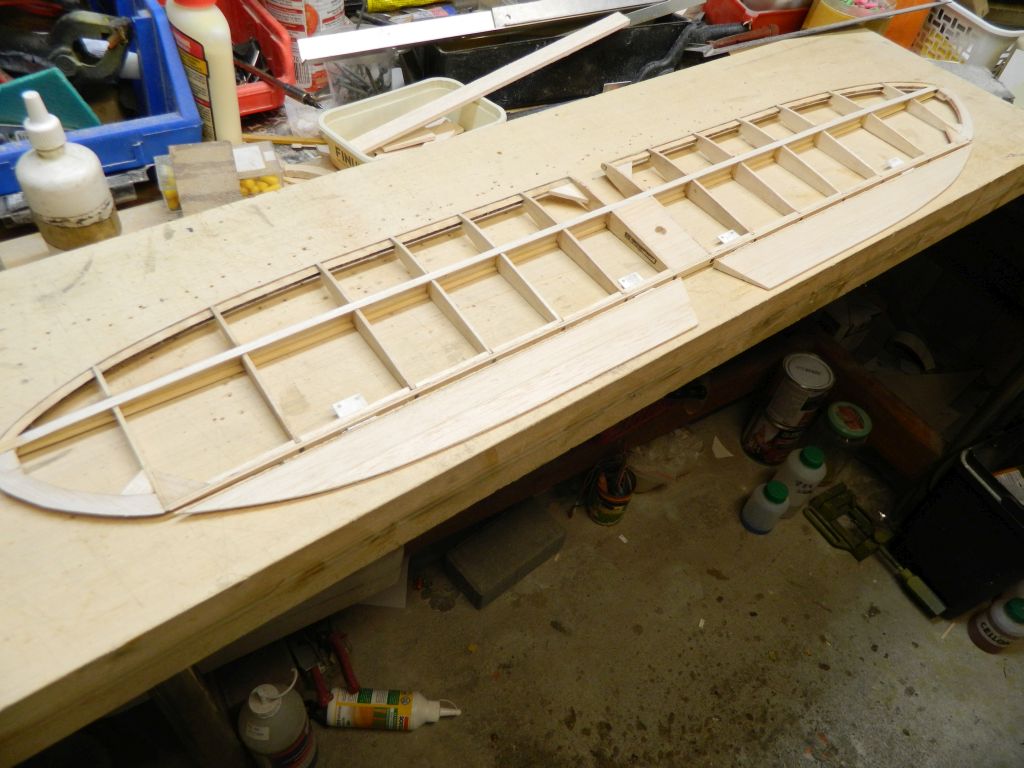

Ostatni element do wykonania, ster wysokości. Ster nie jest częścią formatek. Na formatkach jest tylko dźwigarek steru ze sklejki ceiba. Jego wykonamie pozostawiam inwencji przyszłych budowniczych. W skrócie opiszę jak ja go zrobiłem, jako przykład.

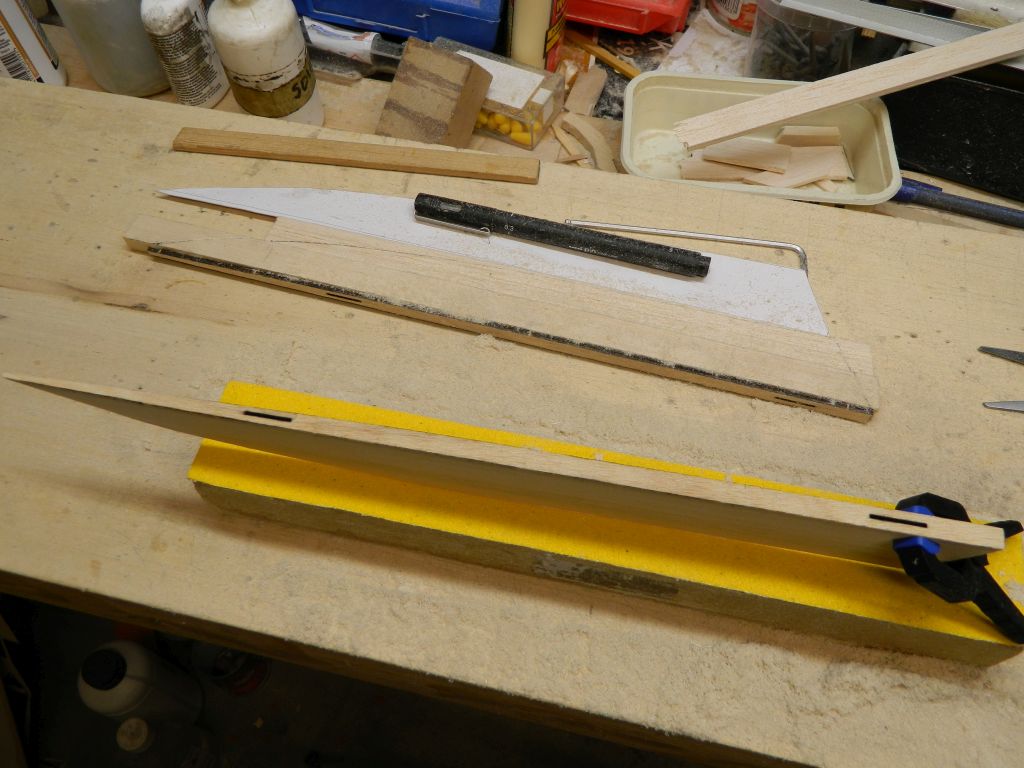

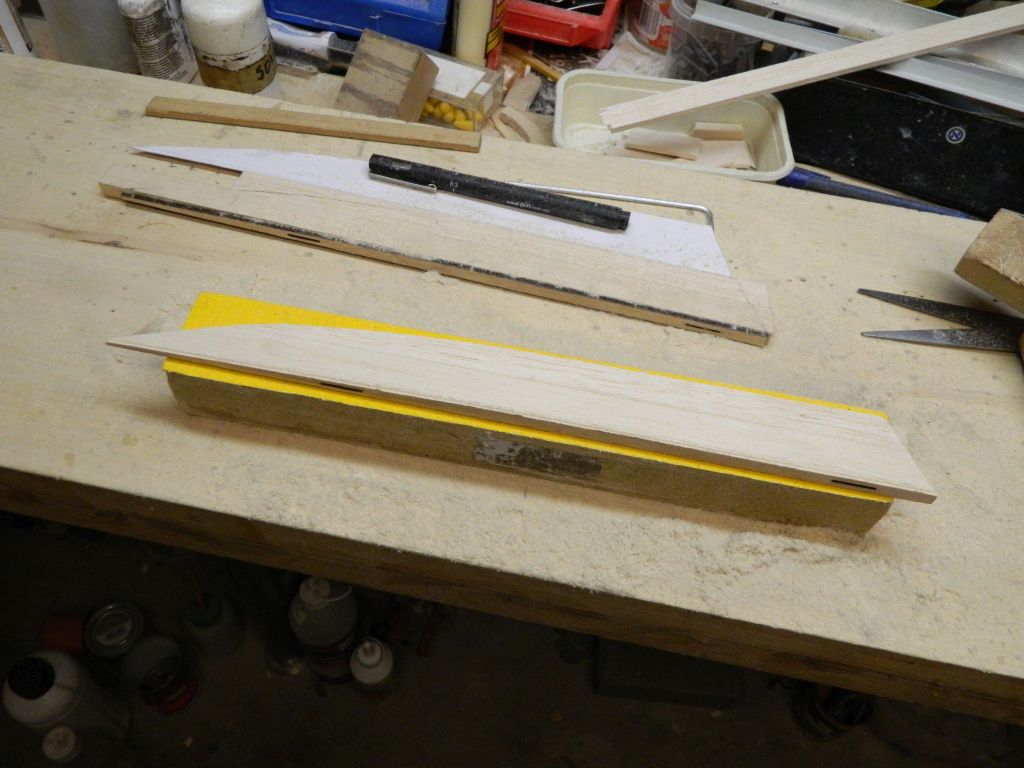

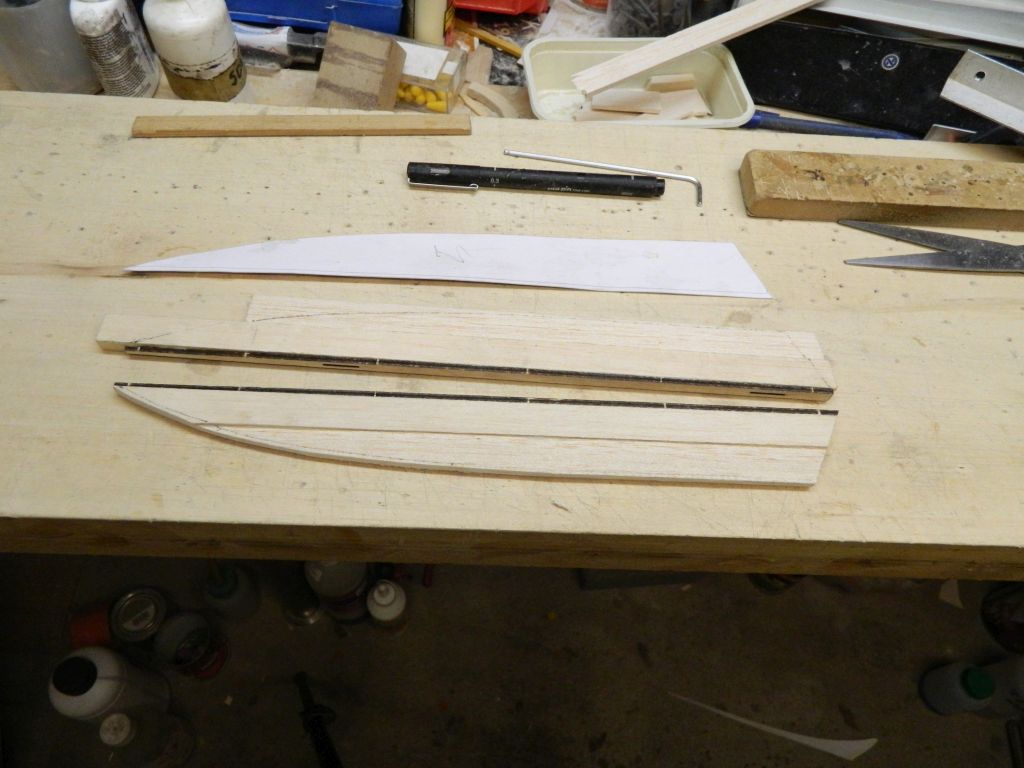

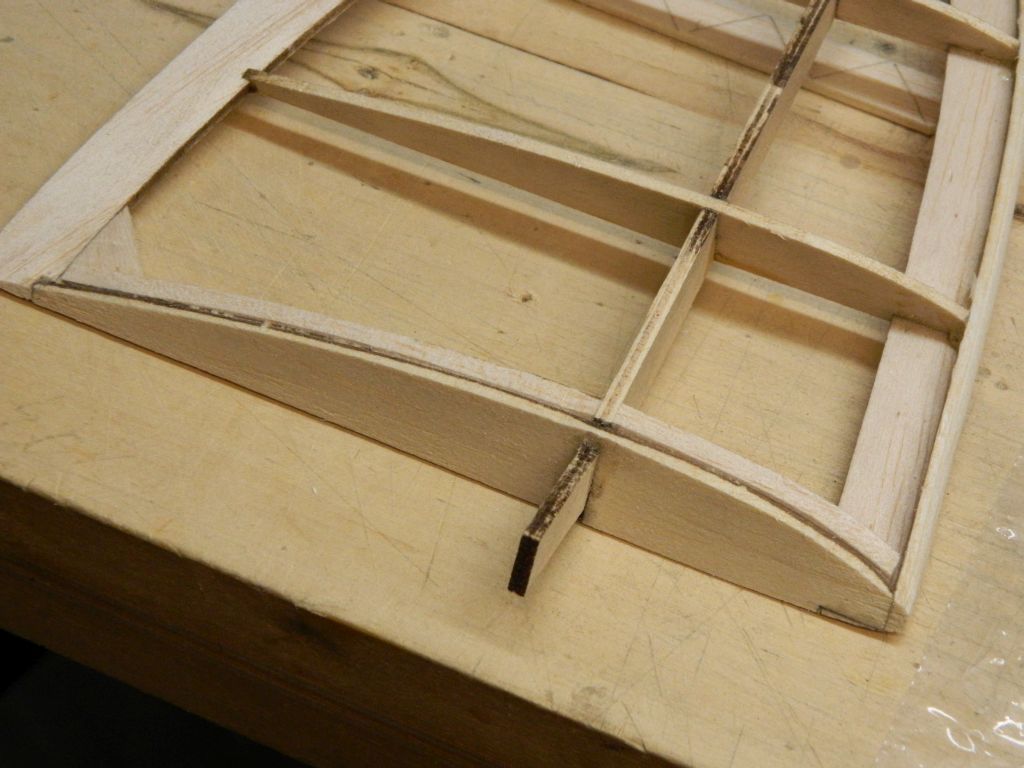

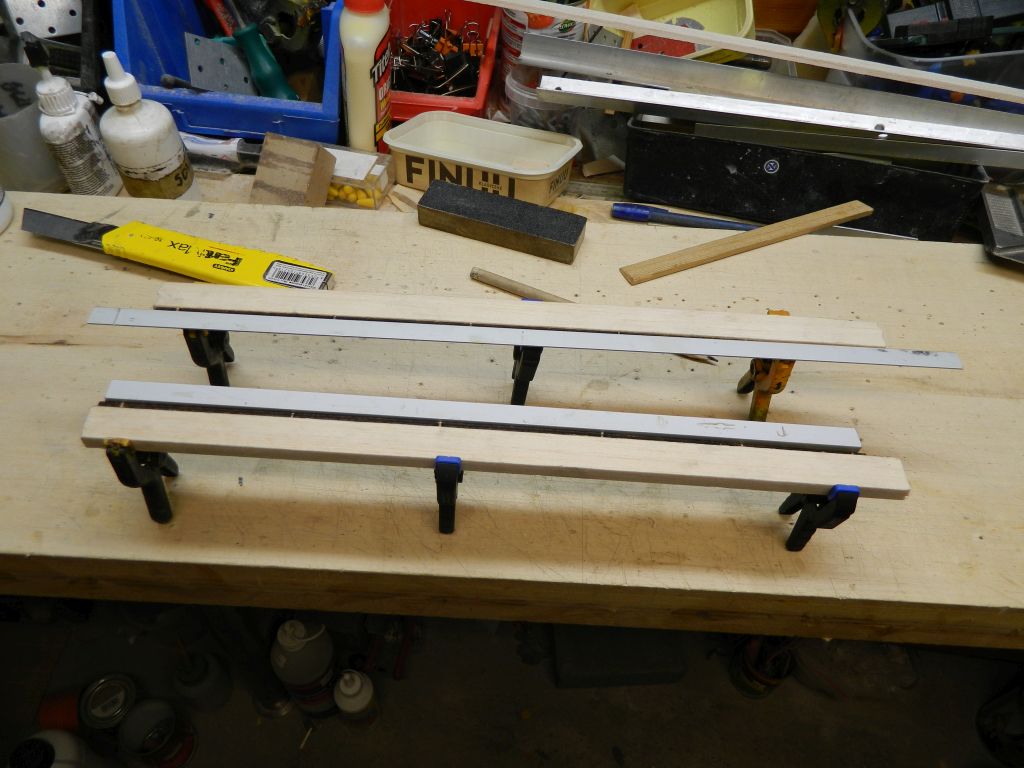

Ster ma cięciwę ok 35 mm - obrys eliptyczny zbieżny ku końcówce statecznika - i składa sie z dwóch połówek. Dźwigarek z formatek nakleiłem na listwę balsową 8x16, do niej listwę 4x16. Przygotowałem odpowiedni szablon z obrysem z góry. Kilkadziesiąt minut szlifowania i gotowy. Na zdjęciach pokazałem kolejne etapy budowy. W dźwigarku są otwory na zawiasy, odpada więc ich żmudne trasowanie.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

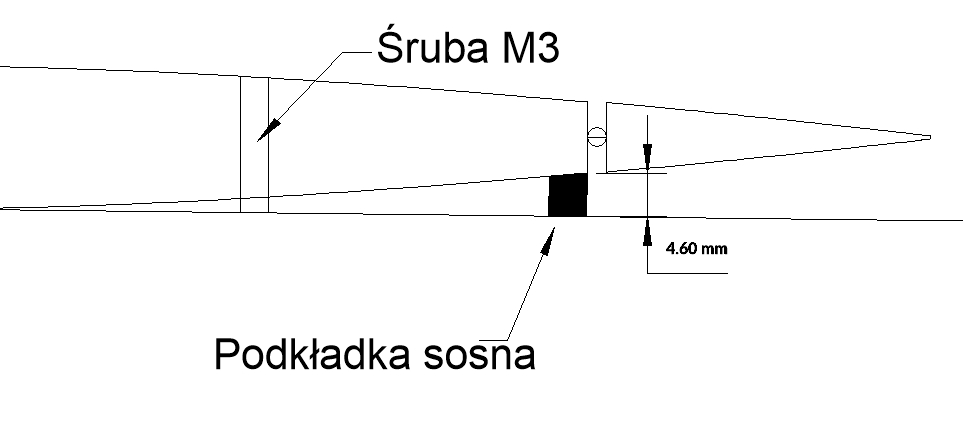

Statecznik poziomy kompletny. Aby zachować wstępnie kąty zaklinowania płatów i statecznika poziomego należy pod dźwigarek steru podkleić kawałek listewki sosnowej lub czegoś podobnego /patrz szkic/. Oczywiście to co pokazane na szkicu poniżej należy traktować w przybliżeniu i ustalić właściwe wymiary podczas oblotów.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Zaczynam wyposażanie modelu. Aktualnie wklejam bowdeny, zawiasy, orczyki, mocuję serwa, to czego bardzo nie lubię.

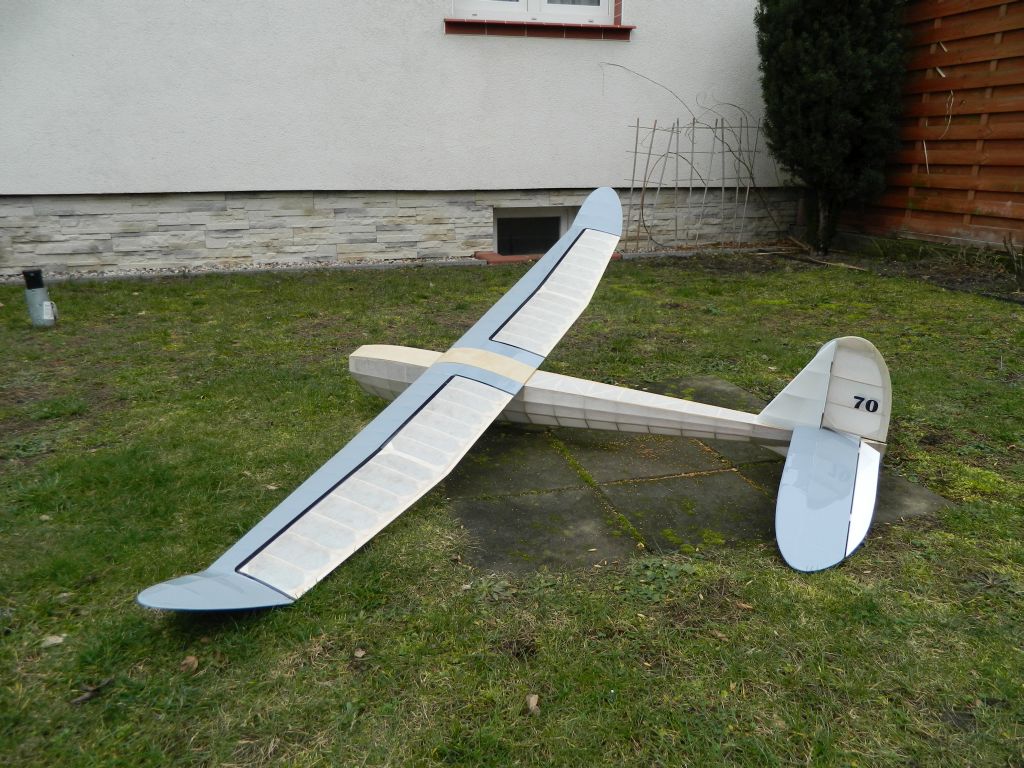

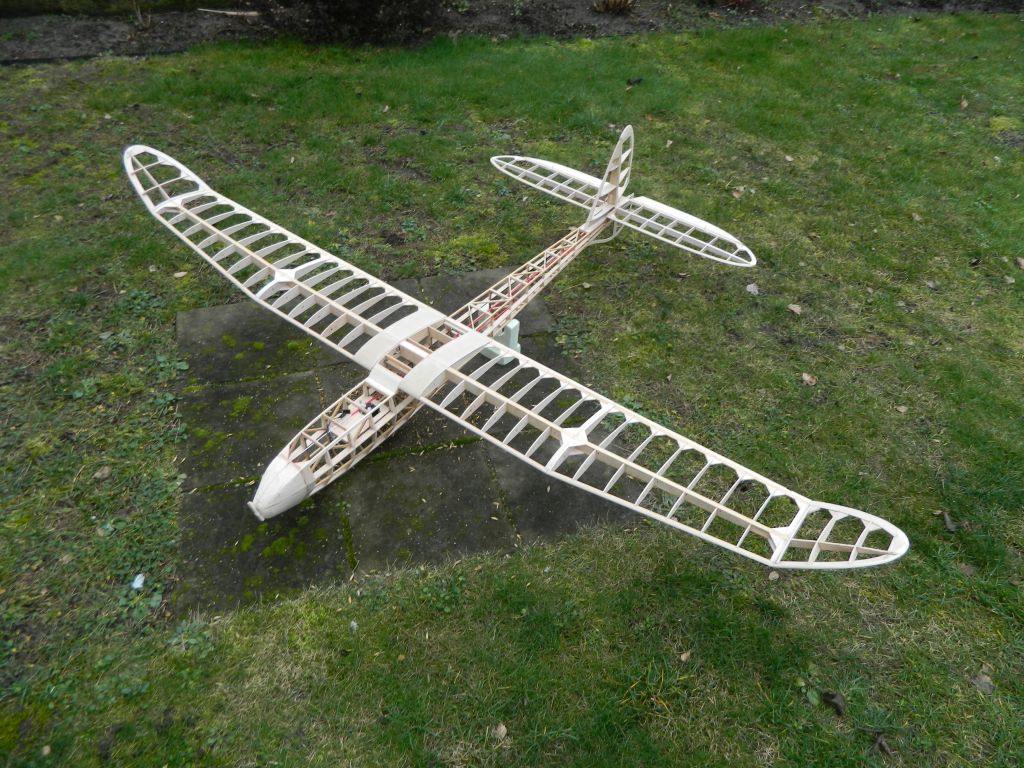

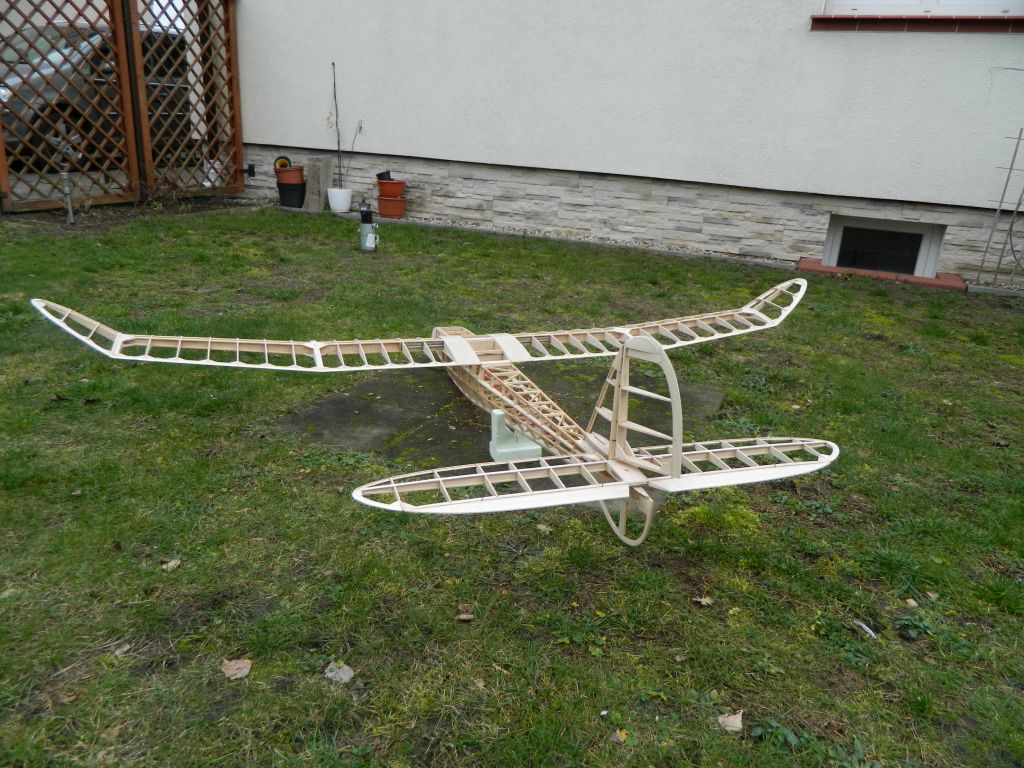

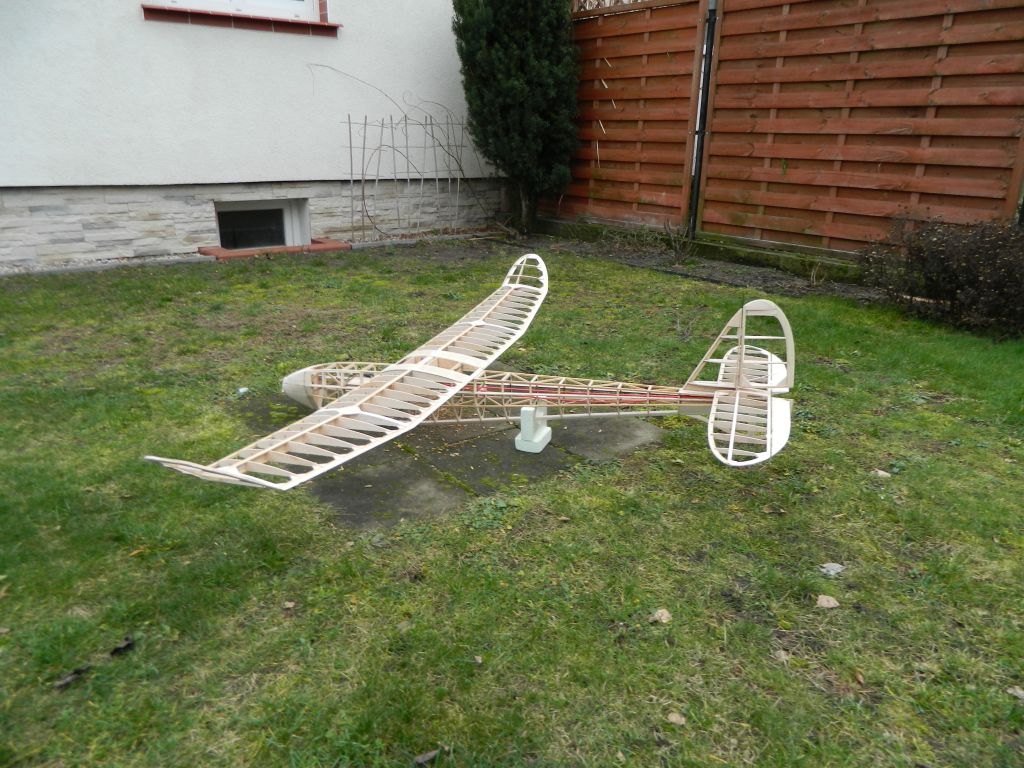

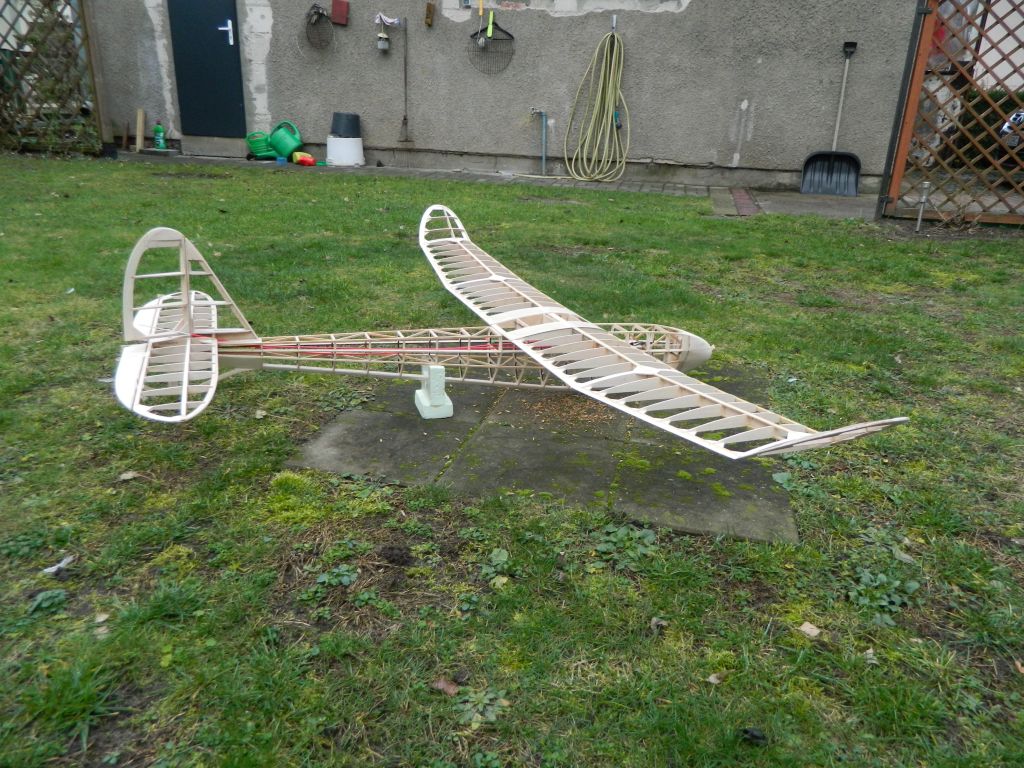

Kilka fotek kompletnego modelu.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

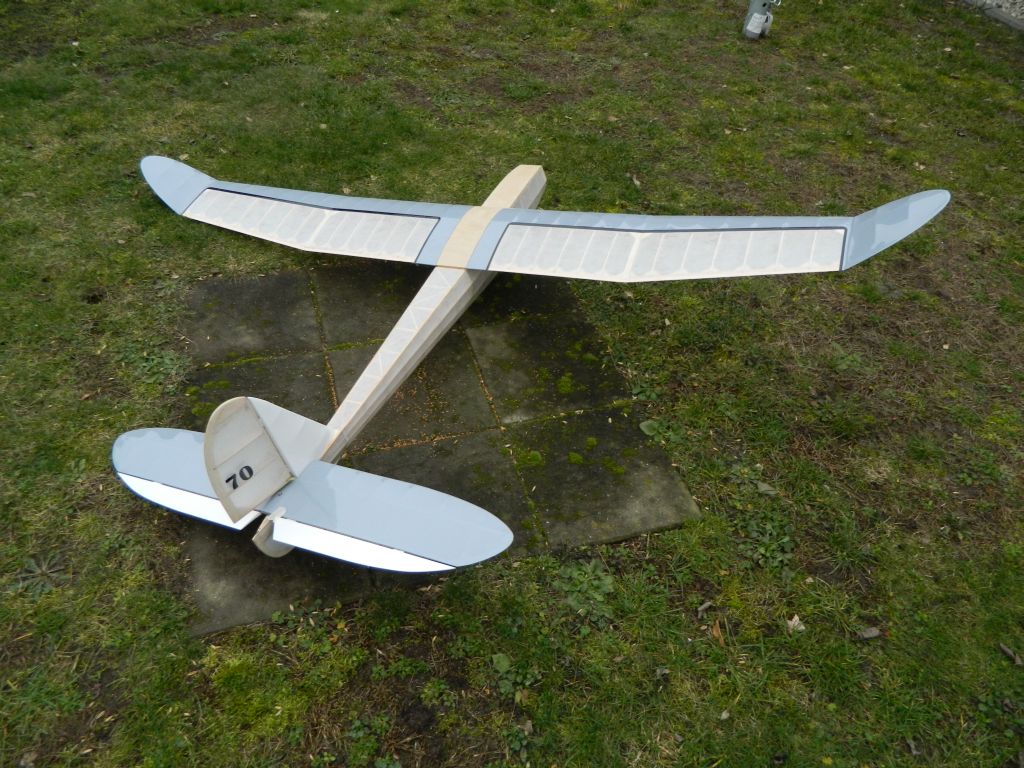

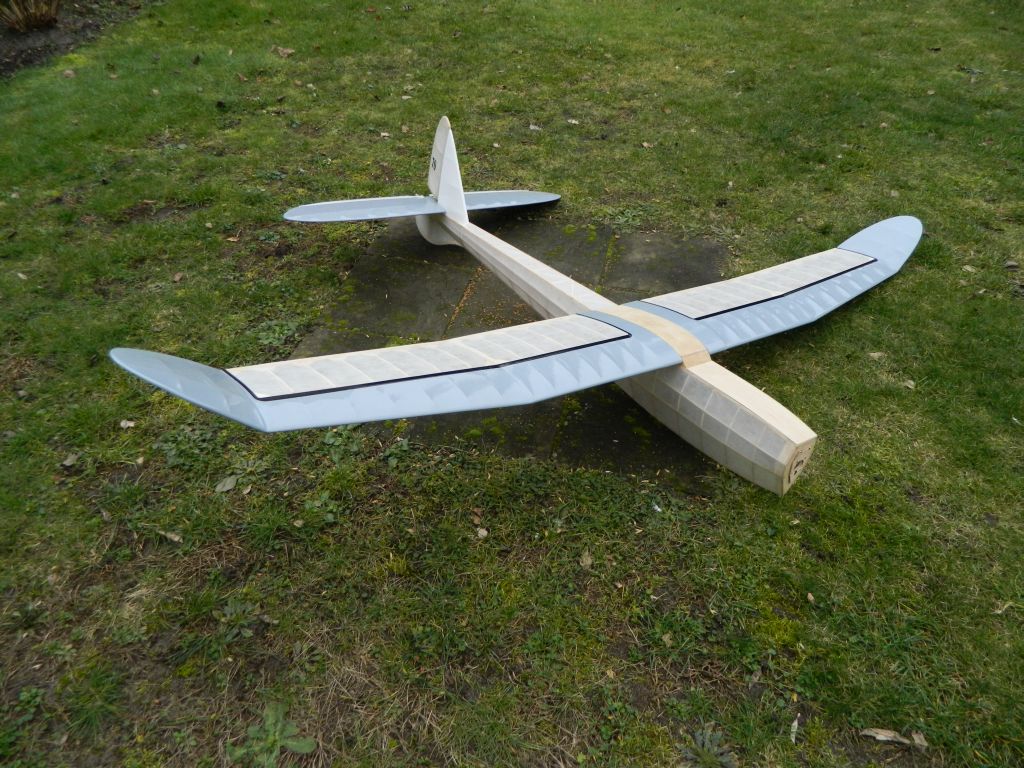

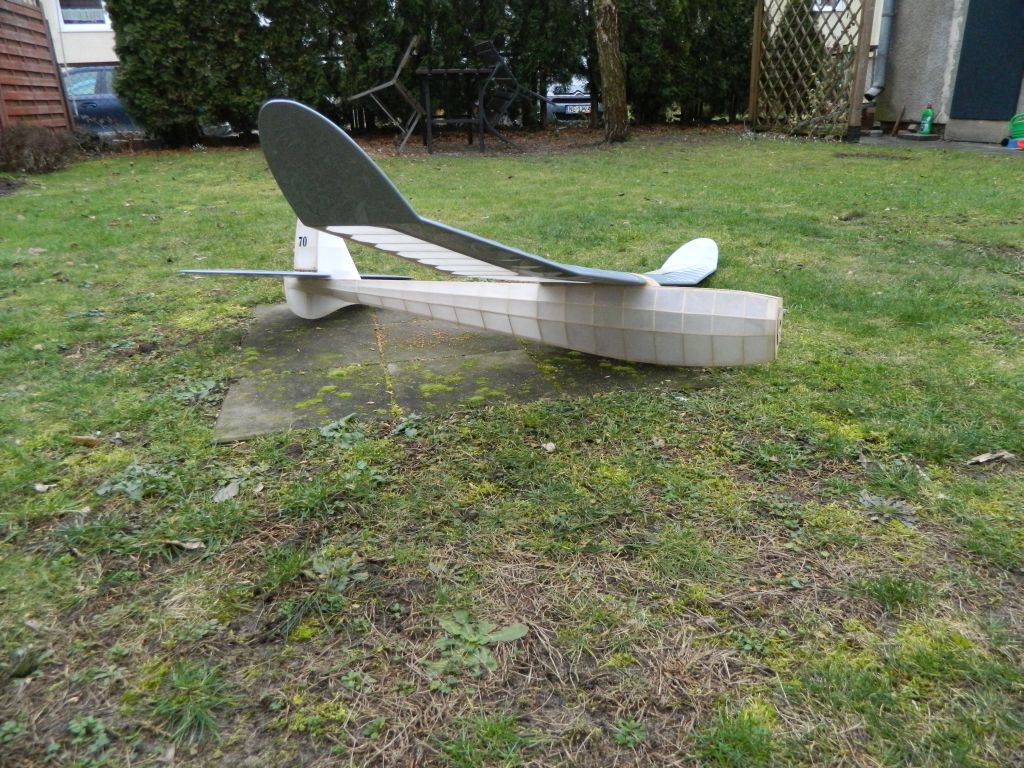

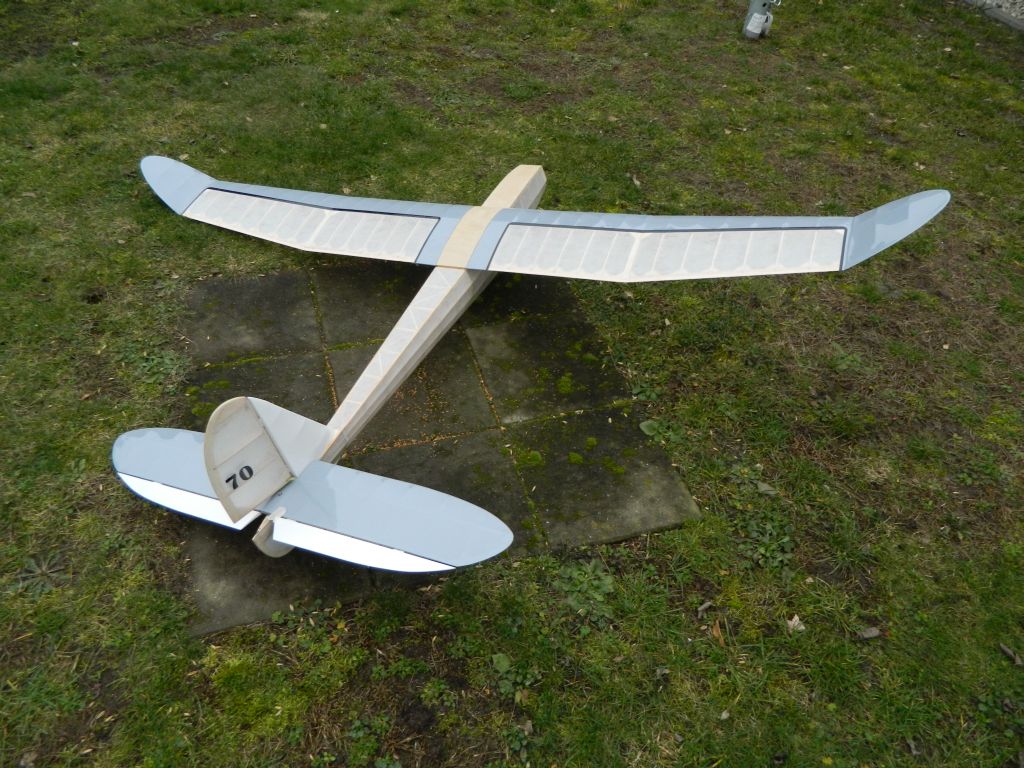

Model został oklejony, kolorystyka ma przypominać ptaki, mewy , no albo coś w tym rodzaju. Statecznik poziomy szara folia Kavana, ster wysokości biała, podobnie statecznik pionowy. Ster kierunku vlies. Skrzydła do dźwigara folia szara Kavana, dalej vlies. Kadłub dwie warstwy vlies-u położone diagonalnie. Dwie warstwy bardzo, ale to bardzo usztywniły konstrukcję kadłuba. Pokrycie z vlies-u zabezpieczone jedną warstwą cellonu i dwiema Kaponu.
Zostało jeszcze do przyklejenia parę kawałków foli tu i ówdzie, zamontowanie wyposażenia, wyważenie i można próbować oblotu. Jak na razie to co na zdjęciach to 755 gram. Raczej masa do lotu do 1000 gram oddala się, no zobaczymy.
