JAK 12 A "easy"
http://www.forum.aerodesignworks.eu/viewtopic.php?f=80&t=1860
Strona 2 z 5

Autor:  mgr [ 11 wrz 2020, o 17:59 ]
Tytuł:  Re: JAK 12 A "easy"

Idziemy do przodu :) :lol:
Czas w CAD 2 godziny 40 minut.
Skrzydło dostało jednak inny profil: NACA 2412
Załącznik:

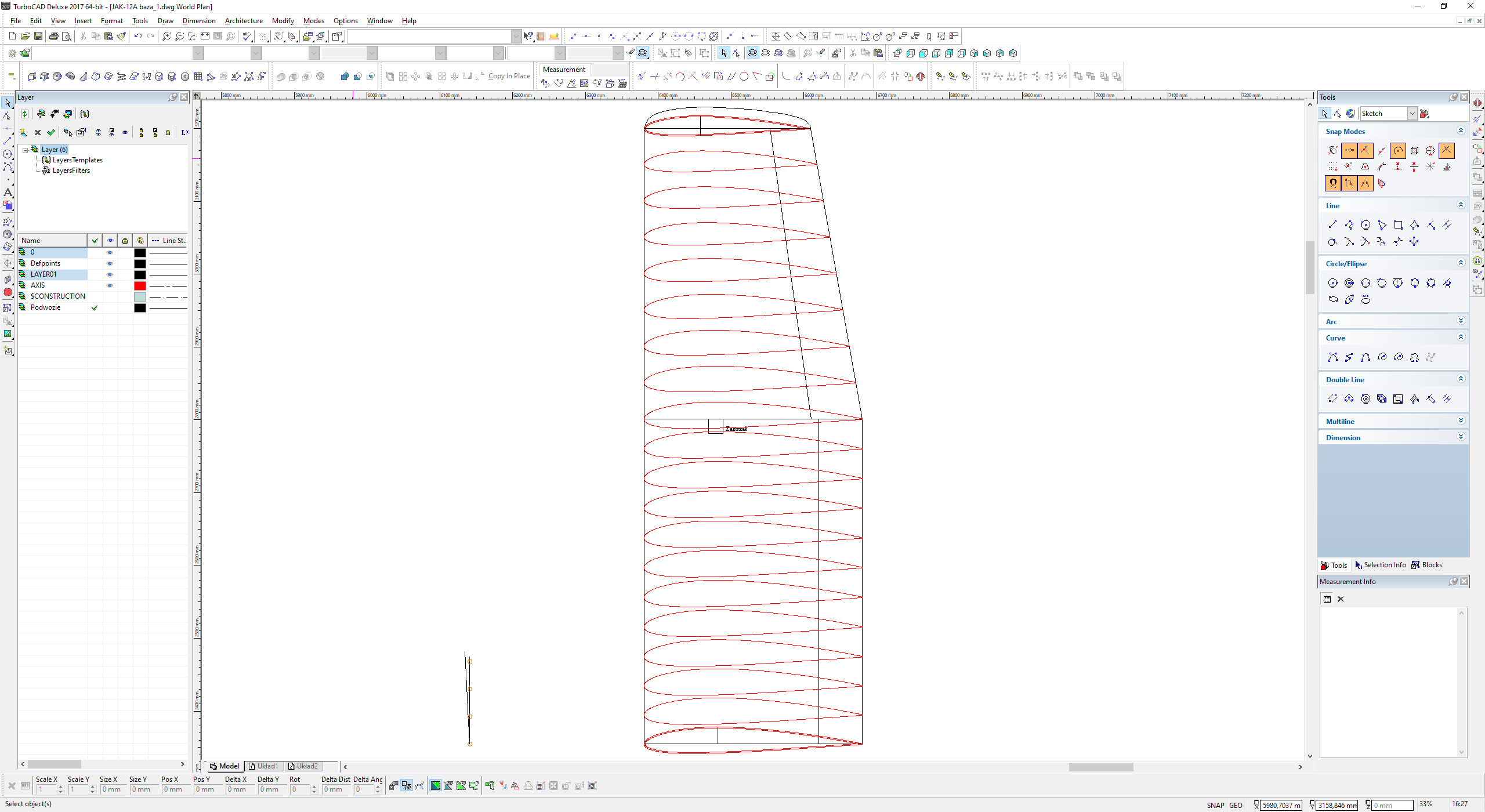

1.png [ 129.19 KiB | Przeglądany 1044 razy ]

Konstrukcja typowa jak to dla nas ;)
Załącznik:
2.png [ 145.12 KiB | Przeglądany 1044 razy ]


Tu rzut na całość i pierwsza wersja wręgi w mojej interpretacji, pewnie do zmiany bo nigdy JAK-a nie widziałem... mogę się domyślać jaki to był kształt :lol:
Załącznik:
3.png [ 141.94 KiB | Przeglądany 1044 razy ]

Autor:  mgr [ 12 wrz 2020, o 12:38 ]
Tytuł:  Re: JAK 12 A "easy"

Zmieniona wręga wygląda tak.
Załącznik:
1.png [ 131.49 KiB | Przeglądany 1014 razy ]

A tak się bawiłem z ustawieniem listew.
Załącznik:
2.png [ 158.21 KiB | Przeglądany 1014 razy ]

Autor:  ali1983 [ 12 wrz 2020, o 15:37 ]
Tytuł:  Re: JAK 12 A "easy"

Tomek, a listwy są lekko powyżej obrysu wręg, tak żeby wręgi nie "odbijały się" na miękkim poszyciu?

Autor:  mgr [ 12 wrz 2020, o 15:51 ]
Tytuł:  Re: JAK 12 A "easy"

Nie.
Chyba, że listewki nie będą trzymać wymiaru 3x3 to wtedy i owszem :lol:

Autor:  mgr [ 13 wrz 2020, o 18:12 ]
Tytuł:  Re: JAK 12 A "easy"

Czas spędzony w CAD 8 godzin 20 minut.
Przeniosłem wręgi na kadłub i spasowałem boczki.
Załącznik:
4.png [ 155.79 KiB | Przeglądany 974 razy ]

Załącznik:
5.png [ 150.02 KiB | Przeglądany 974 razy ]

Przymierzam się co kabiny, więc wyliczyłem S.C. by wiedzieć gdzie przewidzieć miejsce na wyczep.
Załącznik:
6.png [ 198.58 KiB | Przeglądany 974 razy ]


Dziś spotkałem się z milo by odebrać żeberka z lasera do skrzydła Foki.... od słowa do słowa wręgi do zmiany.
Wyrok: Za dużo listewek. Zmiany na niebiesko.
Załącznik:
7.png [ 155.08 KiB | Przeglądany 974 razy ]

Tutaj porównanie, po lewej jak było po prawej zmienione.
Załącznik:
8.png [ 171.69 KiB | Przeglądany 974 razy ]


W mordce wpasowałem silnik, oraz taką oto osłonę.
Załącznik:
9.png [ 148.23 KiB | Przeglądany 974 razy ]

Załącznik:
10.png [ 165.91 KiB | Przeglądany 974 razy ]

Autor:  JerzyR [ 13 wrz 2020, o 21:32 ]
Tytuł:  Re: JAK 12 A "easy"

Góra kadłuba
Załącznik:
jak_12_6.jpg [ 57.96 KiB | Przeglądany 951 razy ]


bo na rysunkach coś chyba zbyt "okrągłe" jest

Autor:  mgr [ 13 wrz 2020, o 22:00 ]
Tytuł:  Re: JAK 12 A "easy"

Dzięki za to foto :)
Co wy na to? niebieskie stare, czerwone wersja nr. 3
Załącznik:
1.png [ 161.89 KiB | Przeglądany 948 razy ]


Tu w zestawieniu (Spód na razie pomijamy ;) ):
Załącznik:
2.png [ 169.25 KiB | Przeglądany 948 razy ]

Autor:  JerzyR [ 14 wrz 2020, o 11:52 ]
Tytuł:  Re: JAK 12 A "easy"

Jak dla mnie może być.
Do skrzydeł pewnie jeszcze wrócisz.
Moja sugestia na zielono. I nie chodzi o wielkość klap, tylko linię podziału (?) odcięcia (?). Na zdjęciu powyżej widać.
Załącznik:
1.png [ 146.93 KiB | Przeglądany 925 razy ]

Autor:  milo [ 14 wrz 2020, o 12:41 ]
Tytuł:  Re: JAK 12 A "easy"

JerzyR pisze:
Moja sugestia na zielono.

Zgadzam się.
Zdjęcie góry kadłuba bez poszycia.

Załączniki:
DSCN5462.jpg [ 156.26 KiB | Przeglądany 921 razy ]

Autor:  mgr [ 14 wrz 2020, o 16:36 ]
Tytuł:  Re: JAK 12 A "easy"

Tak do skrzydła trzeba wrócić, jeszcze tam trochę brakuje.
A linia podziału, jak najbardziej do zmiany.

Wracając do wręg...
Patrząc na to wszystko postanowiłem zmienić obrys bazowy.
Nowa opcja na niebiesko
Załącznik:
4.png [ 128.56 KiB | Przeglądany 885 razy ]


Do tego podłużnice wersja 4. Krawędź wręgi będzie po czarnych liniach prowadzonych do środka podłużnic.
Załącznik:
5.png [ 150.4 KiB | Przeglądany 885 razy ]


Co sądzicie, mamy to ? :oops:
