Orlik Olimpijski urzekł mnie od kiedy go tylko zobaczyłem.
Prace nad nim rozpocząłem dawno temu, gdy uczyłem się stawiać pierwsze kreski w CAD.
To na jego kadłubie nauczyłem się rysować wręgi i tworzyć 3D w TC 15 Deluxe.

Nie przynudzając dalej, dane modelu:

• Płat
  Rozpiętość: 1980mm (2105mm z kadłubem).
  Cięciwa u nasady skrzydła: 195mm
  Cięciwa na końcówce: 110mm
  Wydłużenie płata: 13,0
  Powierzchnia: 30,2 dm2

• Statecznik poziomy
  Rozpiętość: 500mm
  Cięciwa u nasady: 130mm
  Cięciwa na końcówce: 60mm
  Wydłużenie: 5,3
  Powierzchnia: 4,8 dm2

Współczynnik stateczności A: 0,47

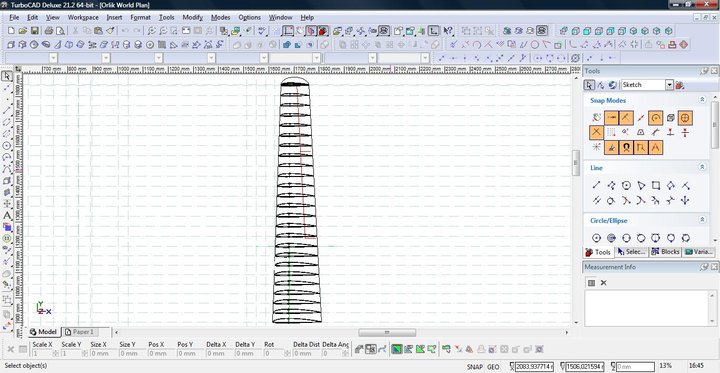

Model po obrysowaniu rzutów, dopasowaniu widoków i cięciw płata.

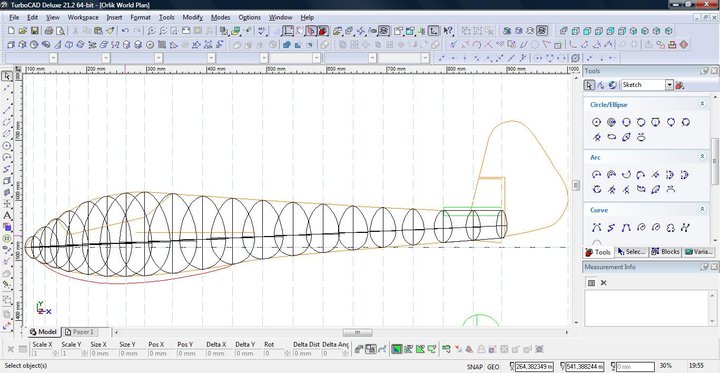

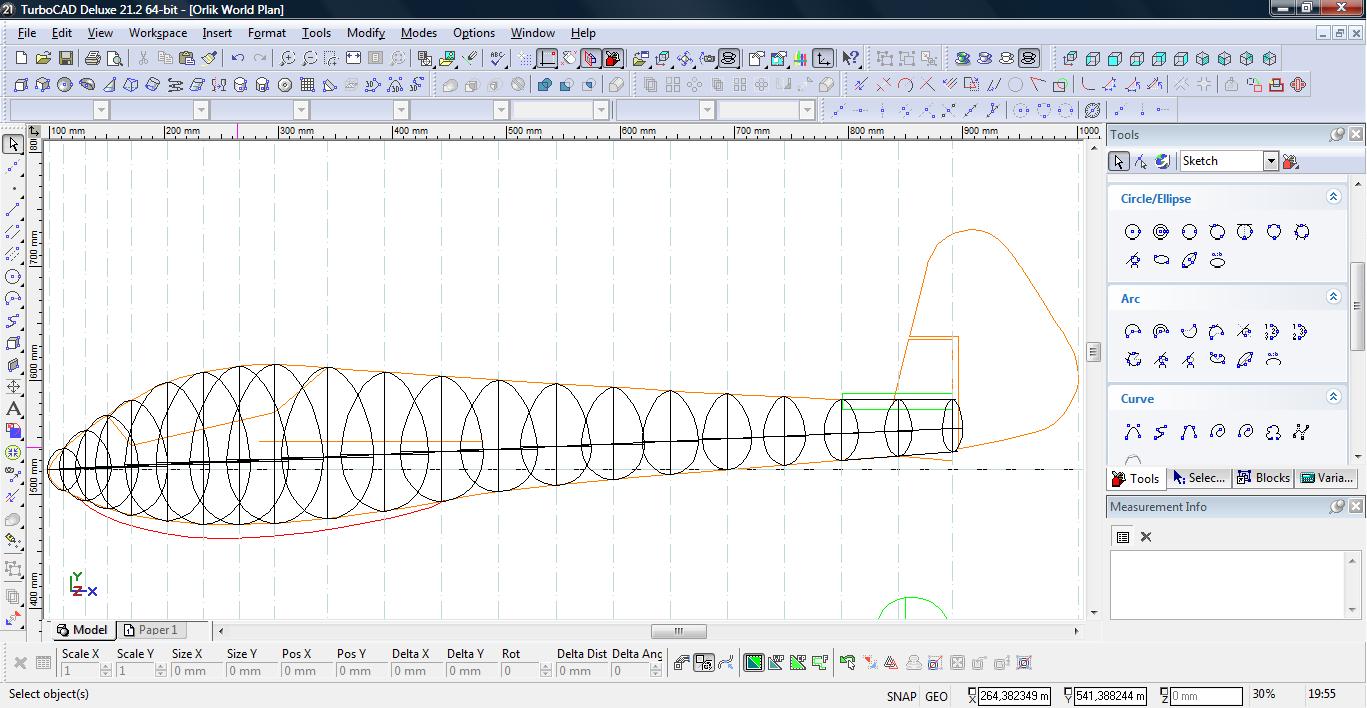

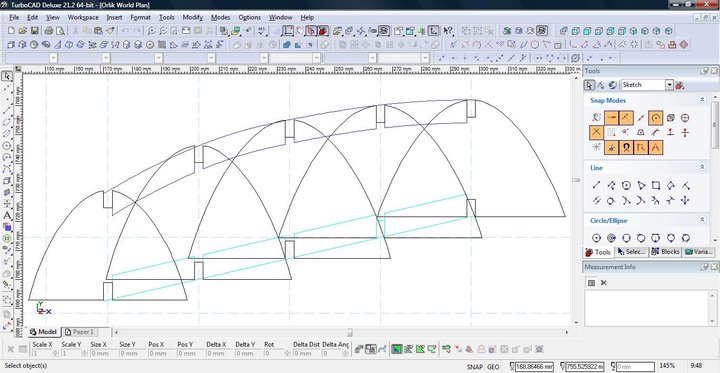

Pierwsze wręgi....

Przygotowany do dalszej pracy


Zacząłem do rzeczy nowej dla mnie i która położyła mnie tymczasowo w Foce...
Profil NACA 0010

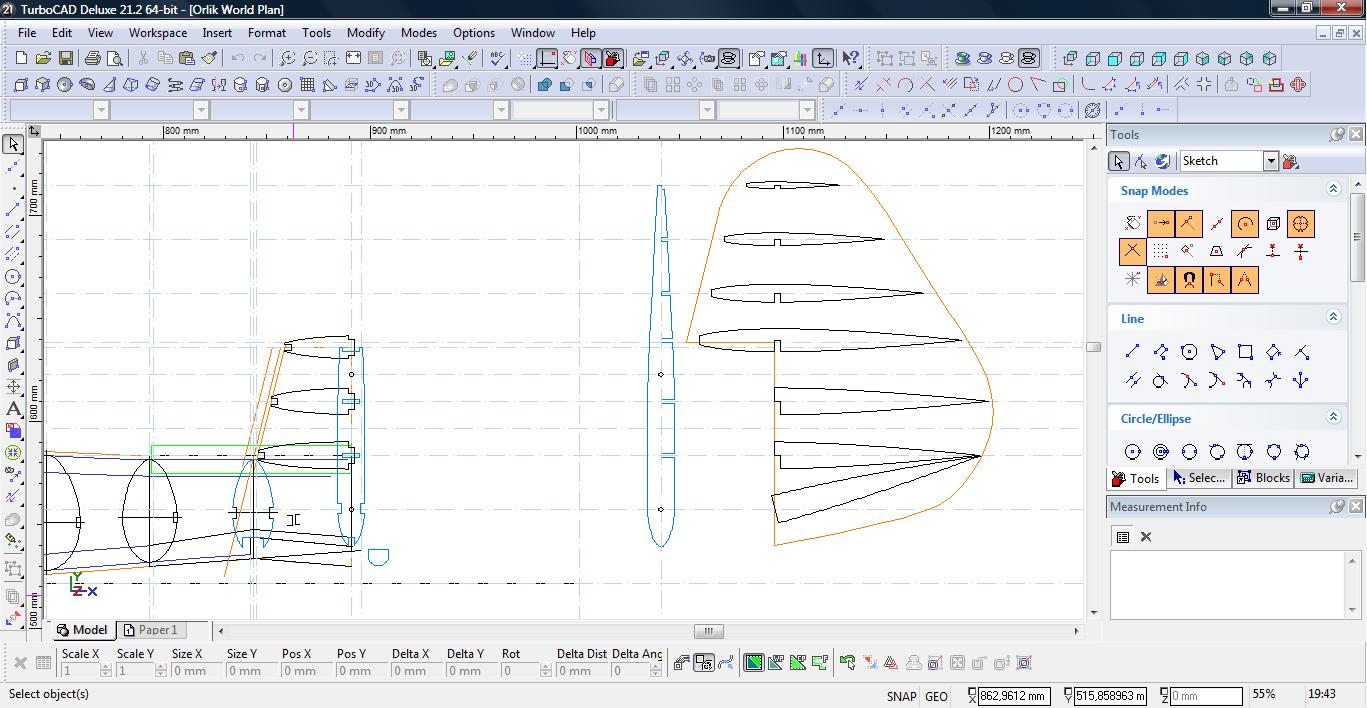

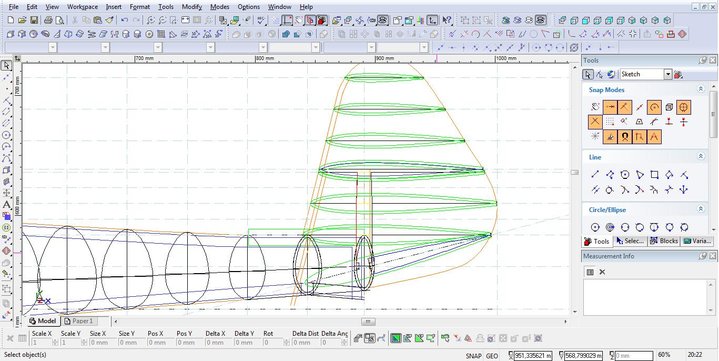

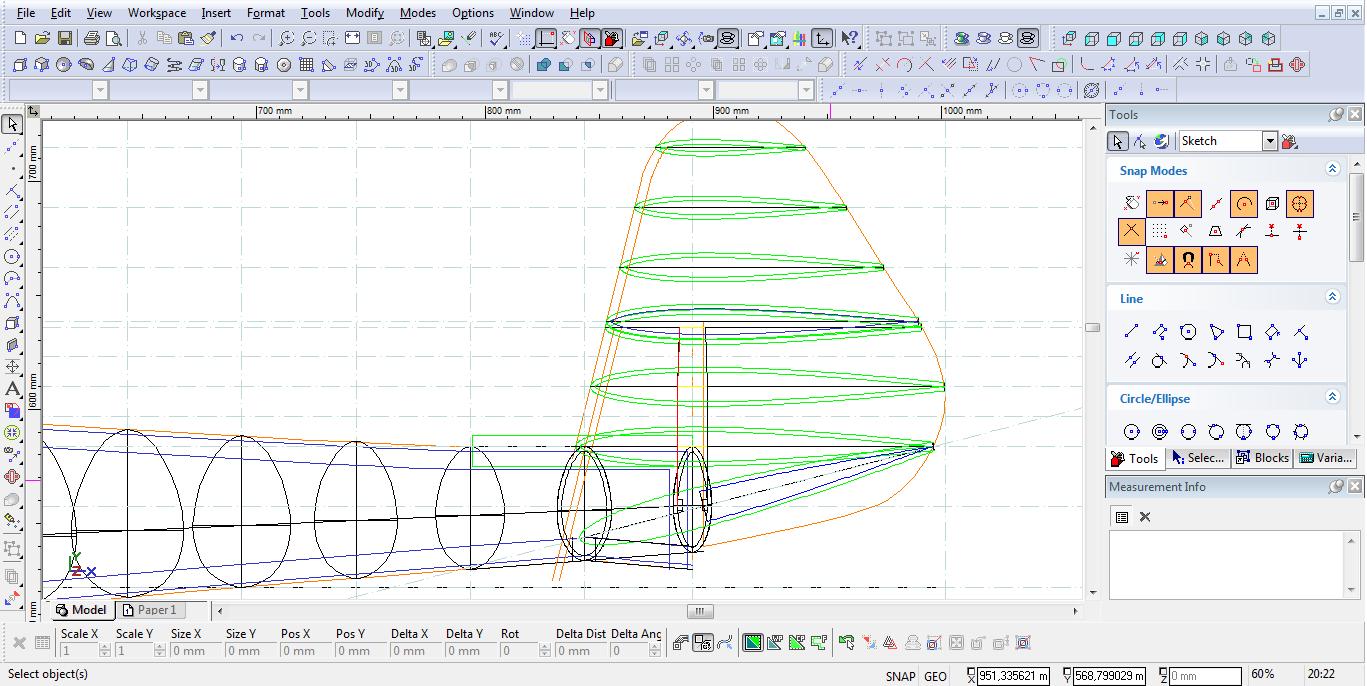

Dalsza obróbka pionowego i SK

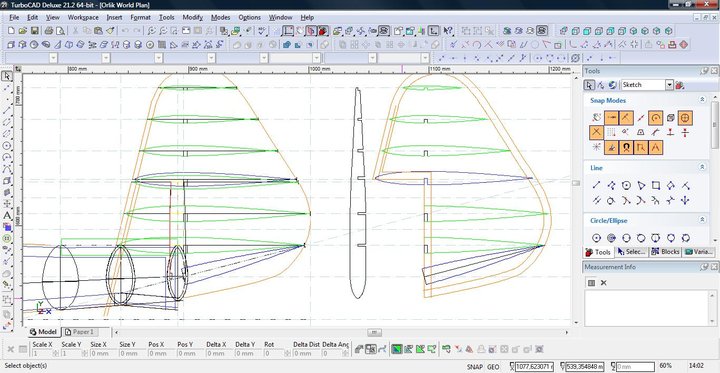

Finalny pionowy, SK potrzebuje jeszcze dopieszczenia.
Chodzi o spływ, przydało by się coś aby unieruchomić żebra podczas montażu potem doszlifować i na to pokrycie z balsy.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

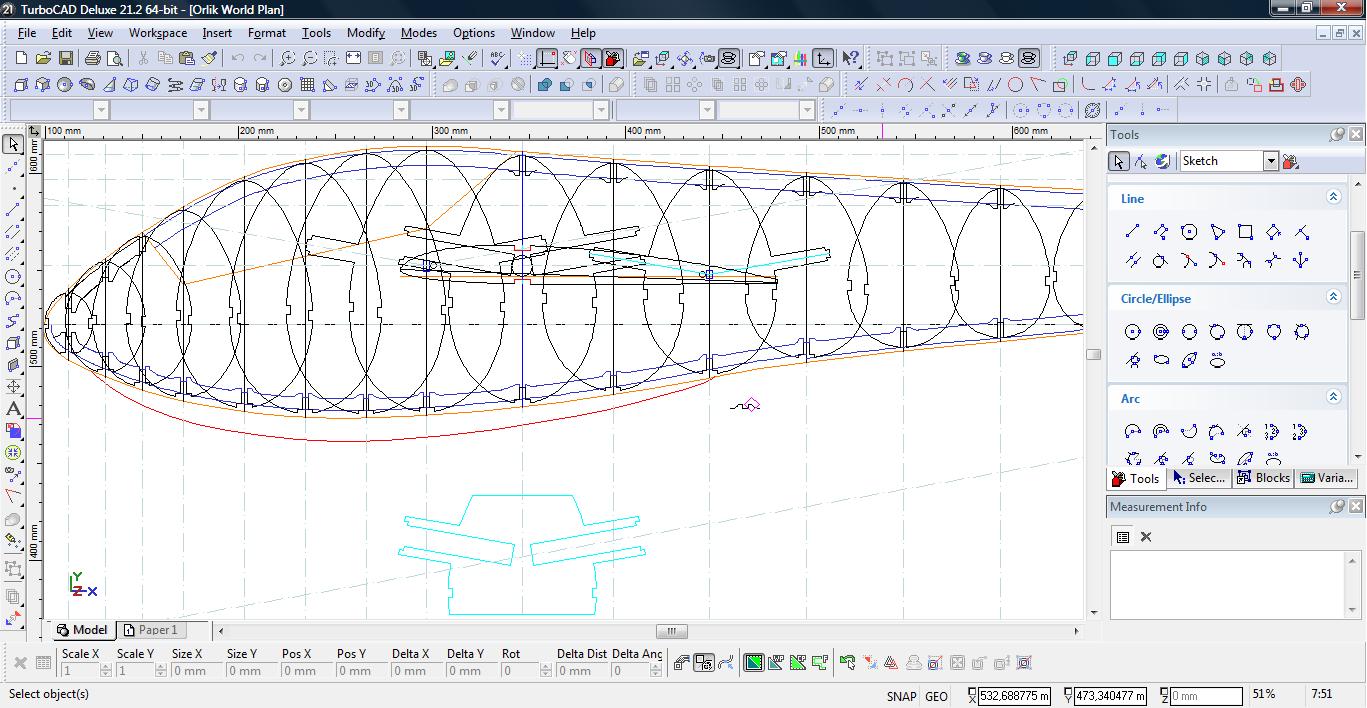

Dziś popracowałem z kadłubem.
Wręgi dostały wcięcia na stępkę oraz podłużnice.
Stępka jak i wręgi będzie z balsosklejki 3mm. Podłużnice sosna 5x2.



Wybrałem także profil: SD7084

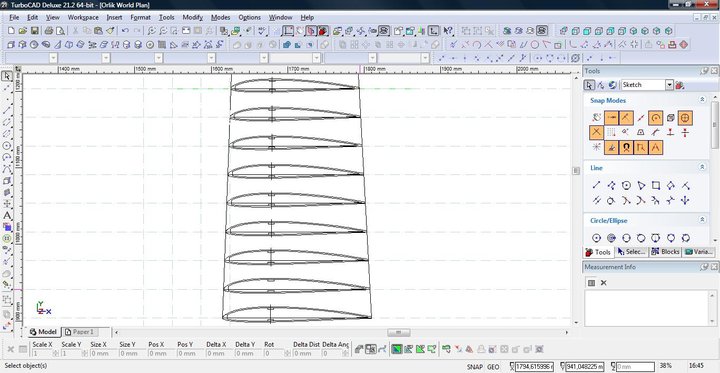

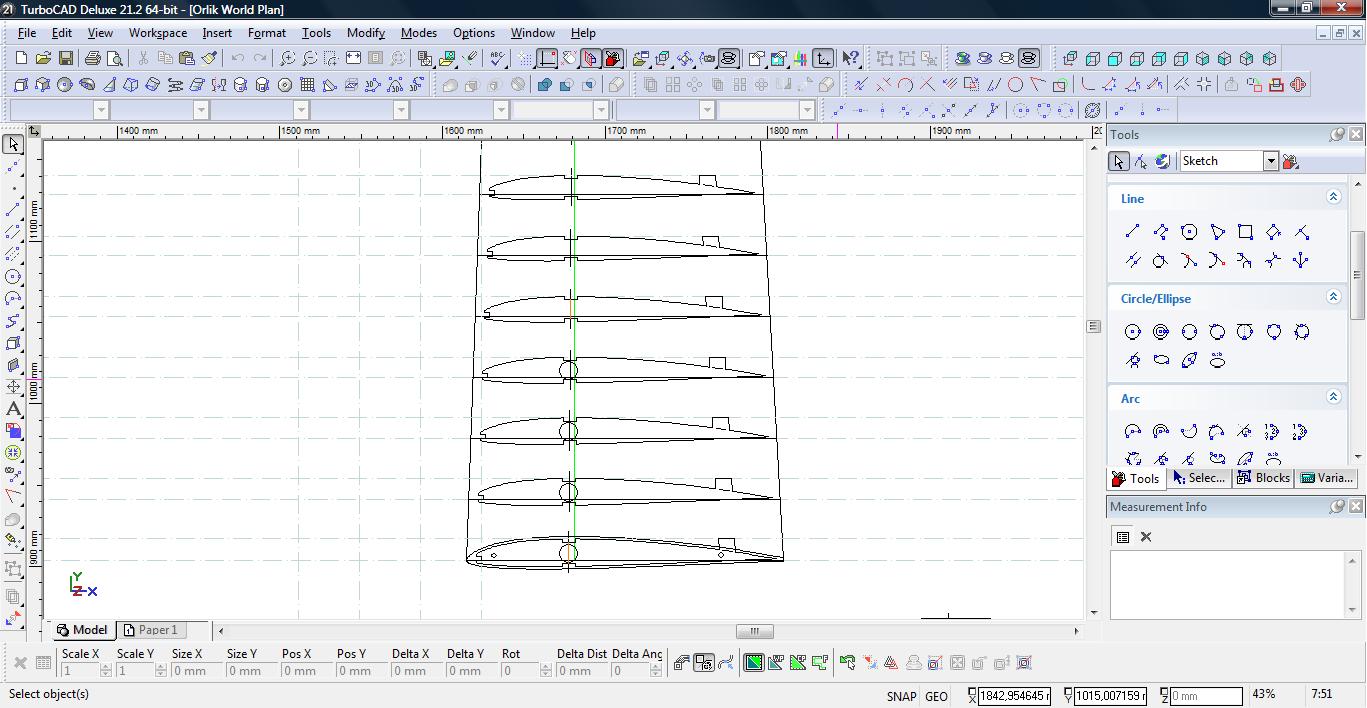

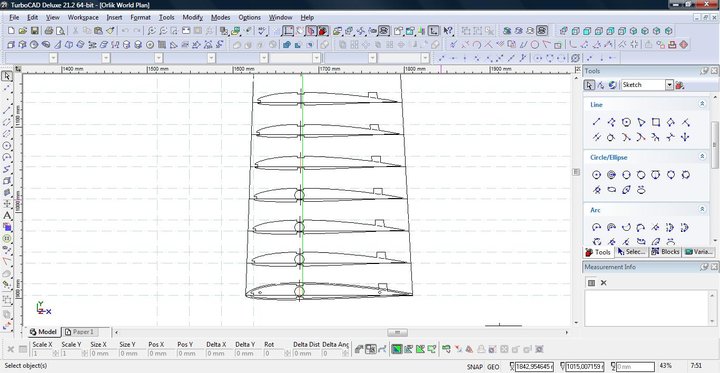

Żeberka umieściłem w obrysie.



Dodałem także dźwigar: Sosna 2x8


W natarciu znajdzie się sosna 3x3, keson będzie zamknięty balsą 2mm, potem balsa 4mm doszlifowana do kształtu profilu.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

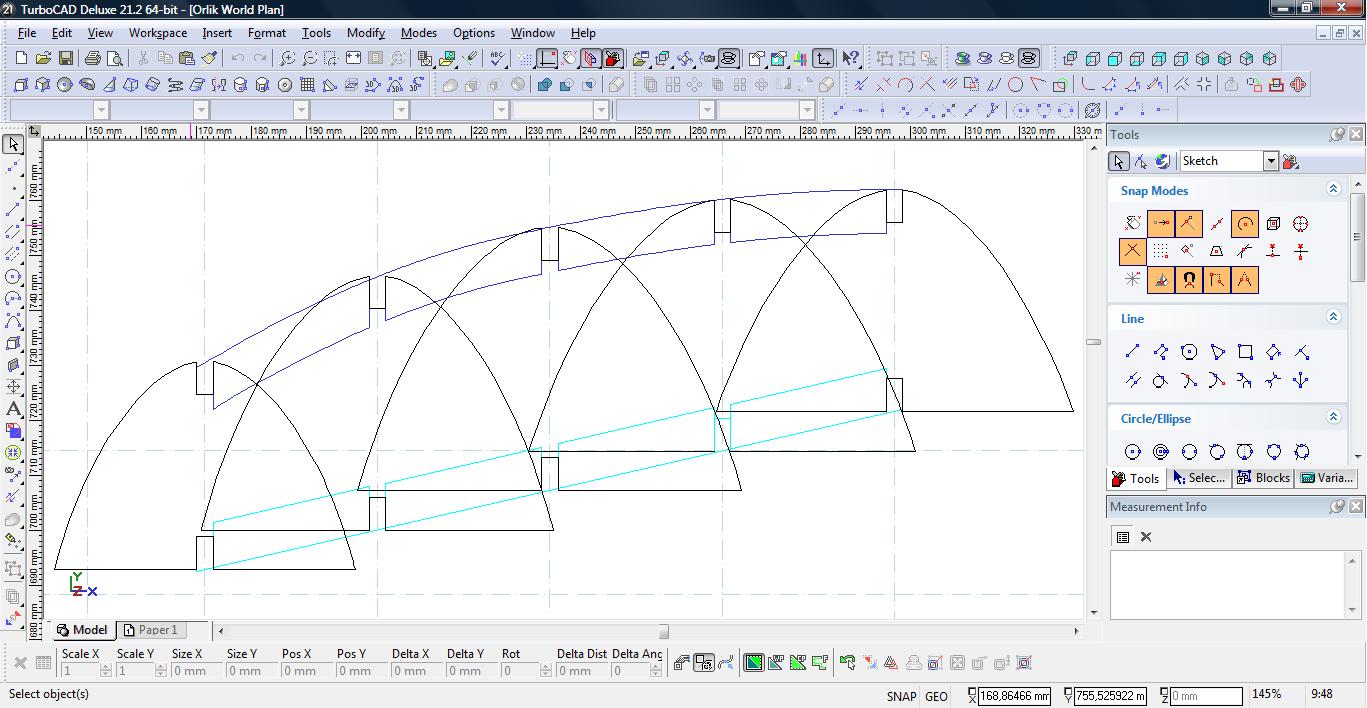

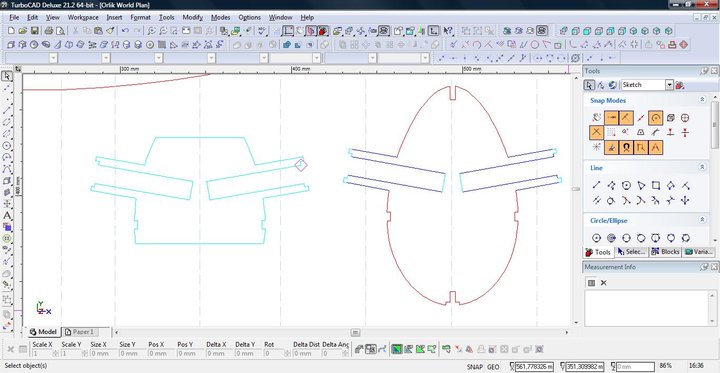

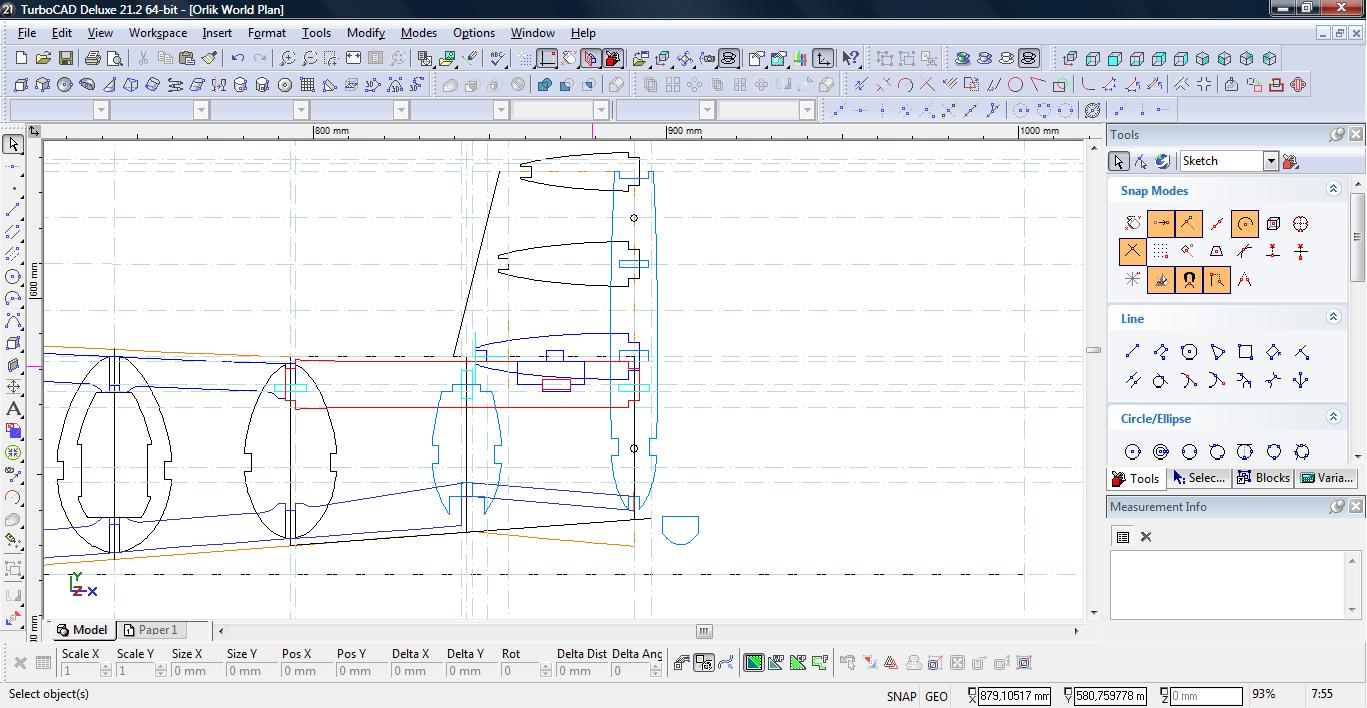

Pracowałem nad centropłatem. Łącznik początkowo miał być z płaskownika.
Znalazłem nawet typowe stalowe bagnety 1,2mm z kieszeniami 2mm.
Jednak zrezygnowałem z tego pomysłu ze względu na to, że musiał bym go jakoś montować pod kątem aby uzyskać kąt natarcia 2stopnie.
Albo cała wręga i w niej łączniki albo kieszenie w płatach... Dlatego zdecydowałem się na rurkę węglową fi10mm.
Dzięki temu ten problem nie występuje. Kieszenie do rurki będę starał się wykonać z laminatu.

Zatem żeberka dostały odpowiednie otwory na kieszenie oraz stopki do montażu.

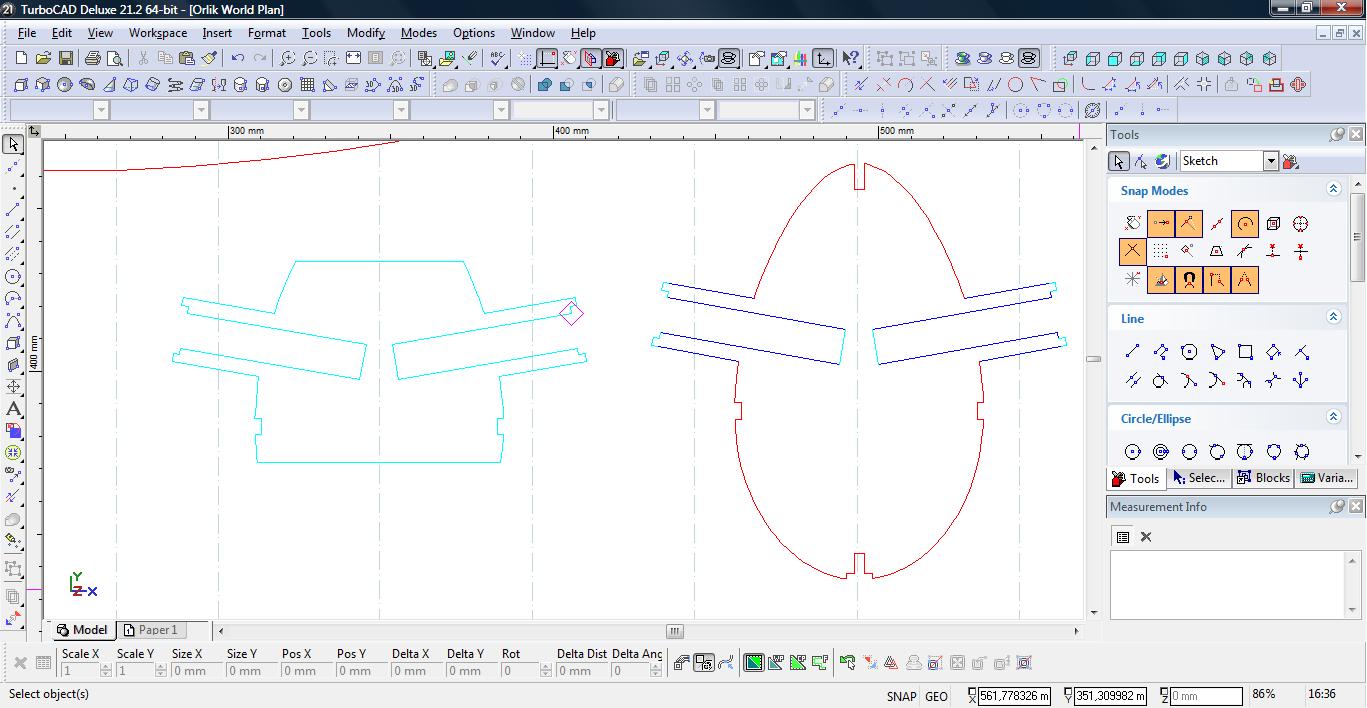

Wznios wygenerowany od razu w centropłacie plus widoczne wzmocnienie. Całość ze sklejki lotniczej.
Wręga będzie zalaminowana, odstające ramiona obwiązane nicią stylonową i też zalaminowane.


Cały centropłat

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

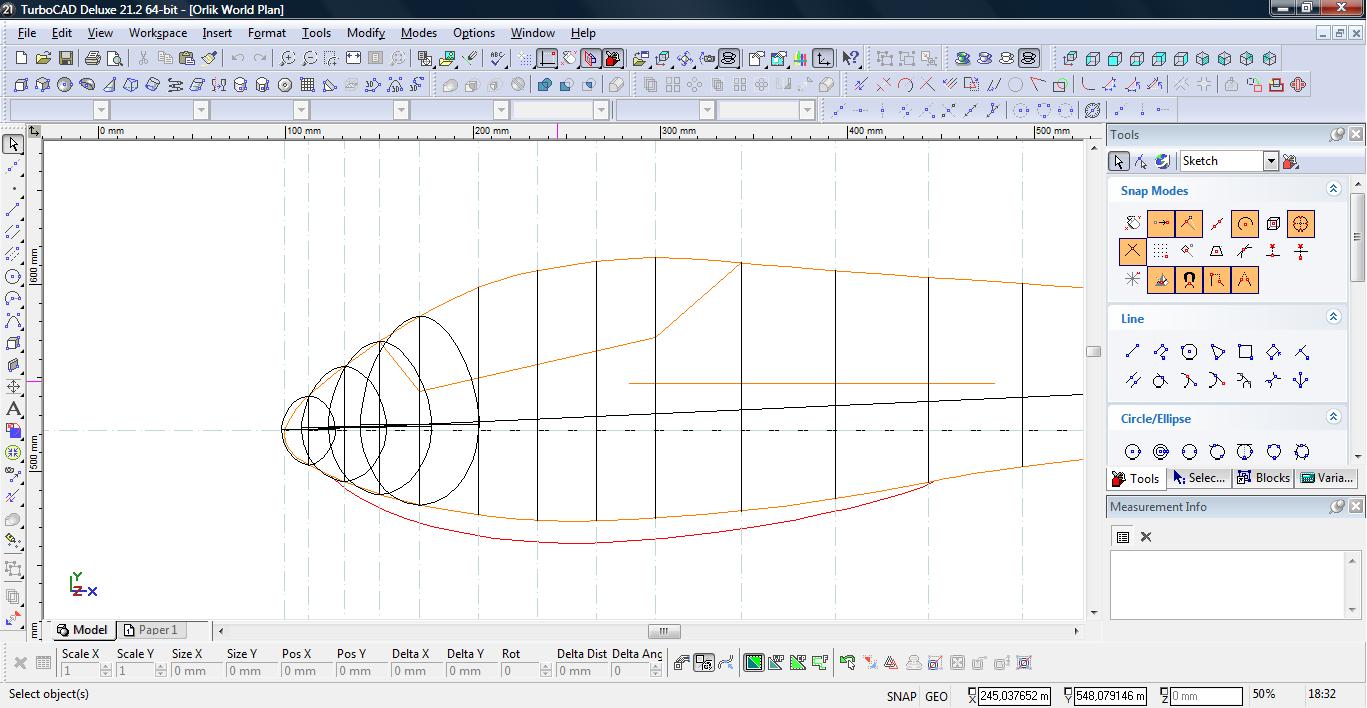

Odciąłem kabinkę.


Przygotowałem także szkielet do wypełnienia styrodurem by zrobić kopyto do tłoczenia osłony kabinki.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

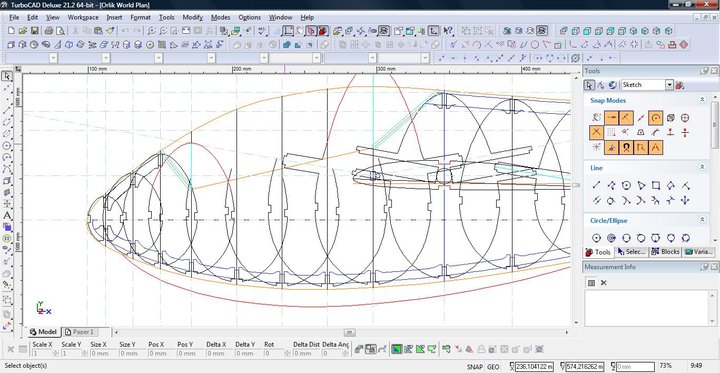

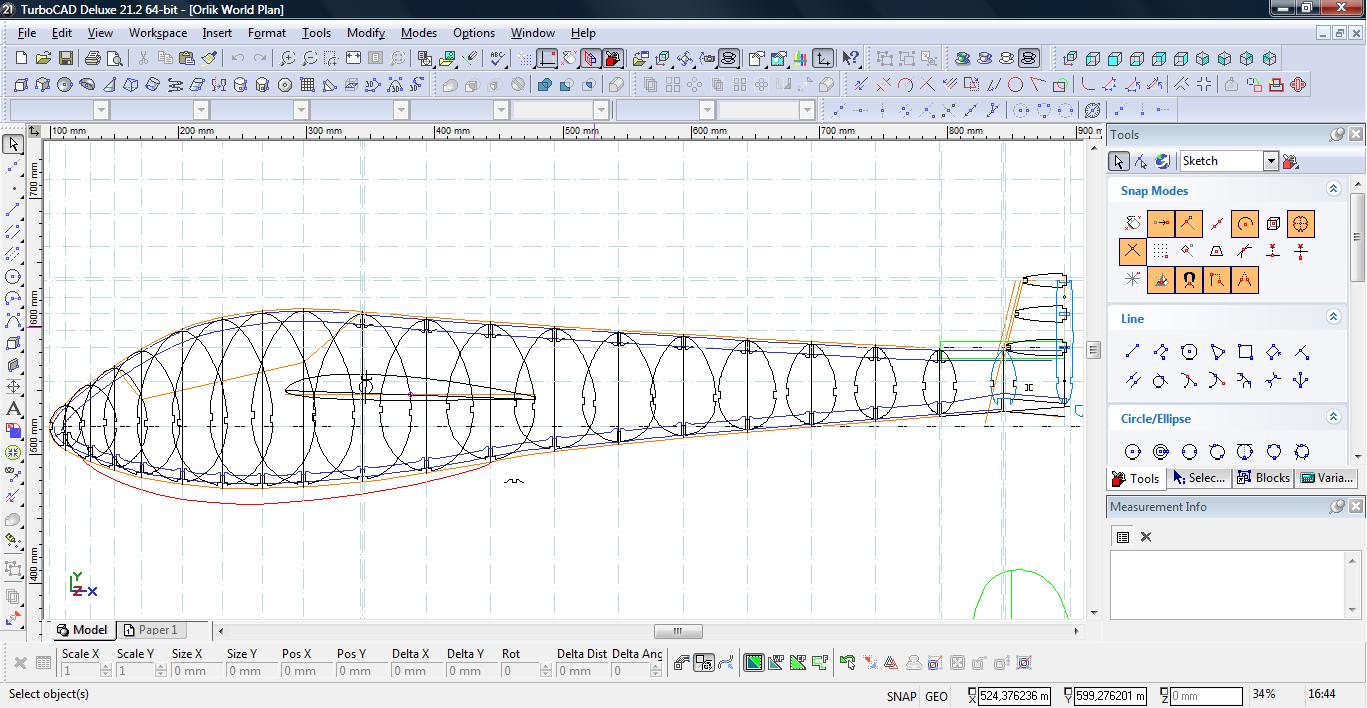

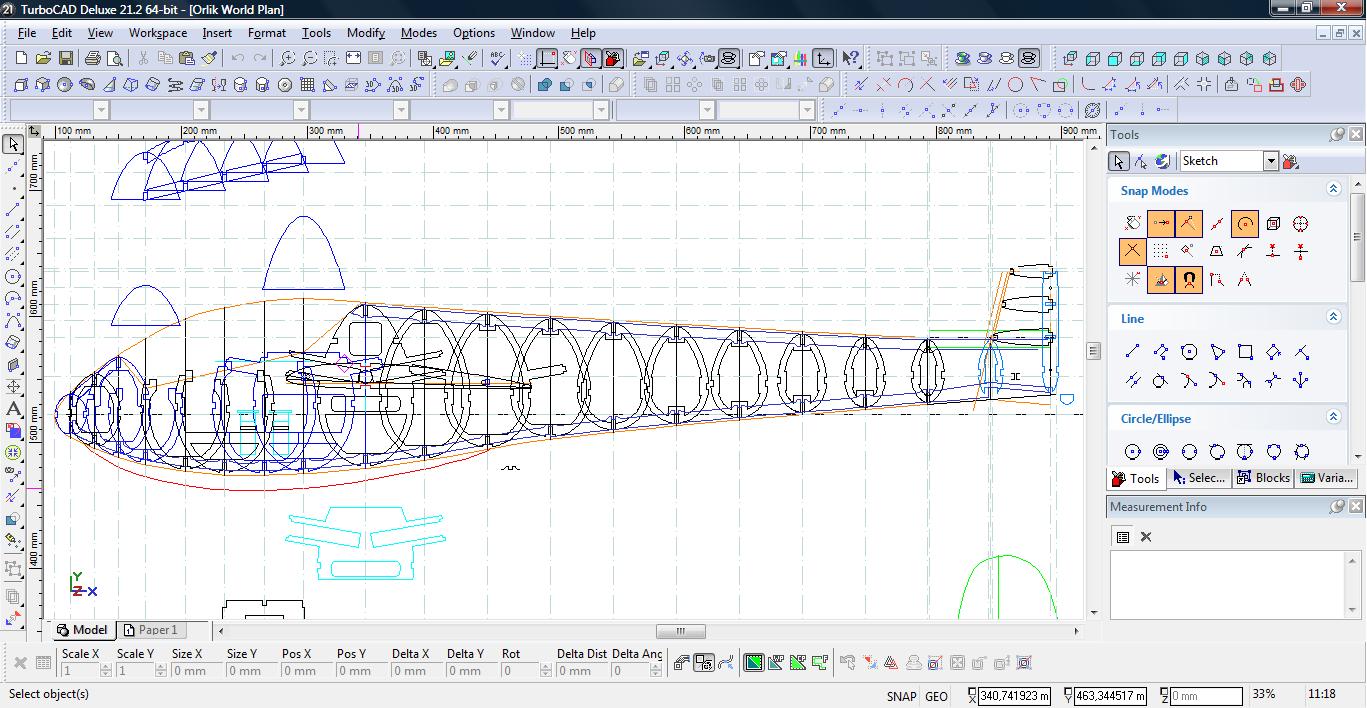

Dopracowuje wręgi... powoli zaczyna się to wszystko zlewać .
Poustawiałem wręgi na różnych warstwach i włączam je / wyłączam w ramach potrzeb. Inaczej nie dało by się pracować.

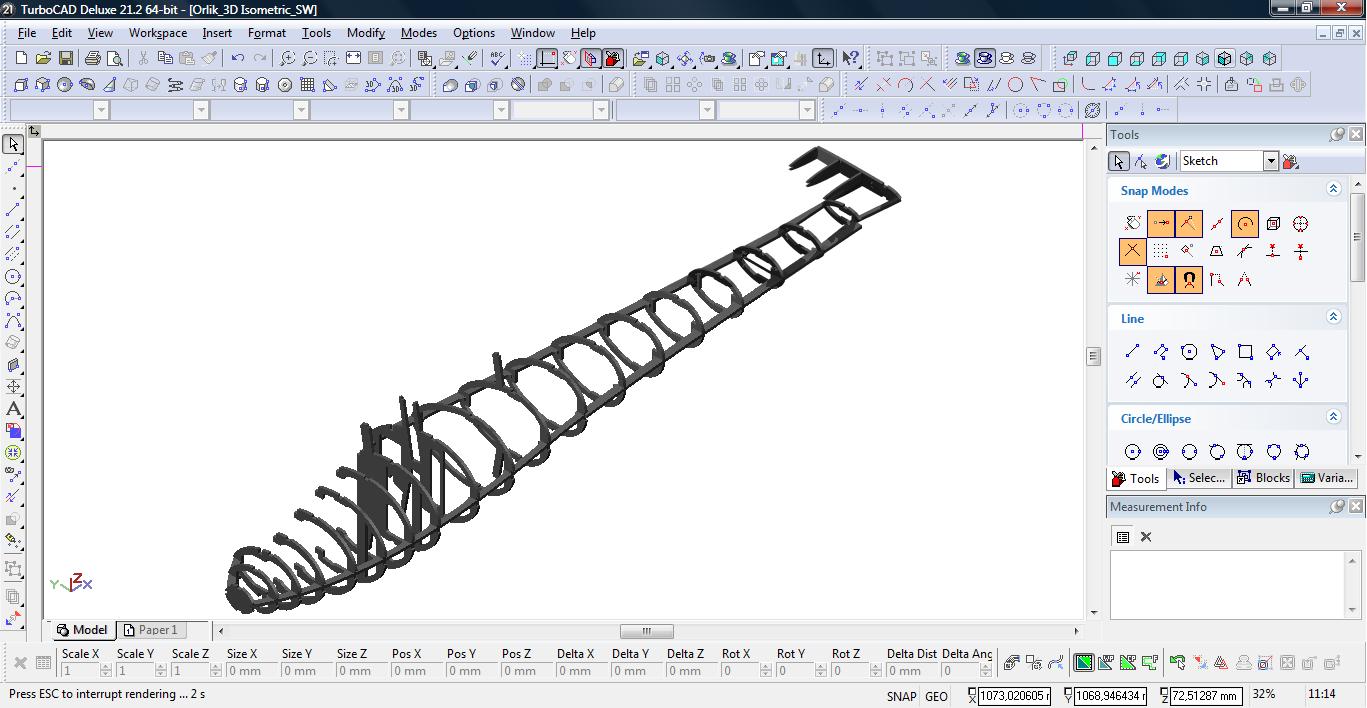

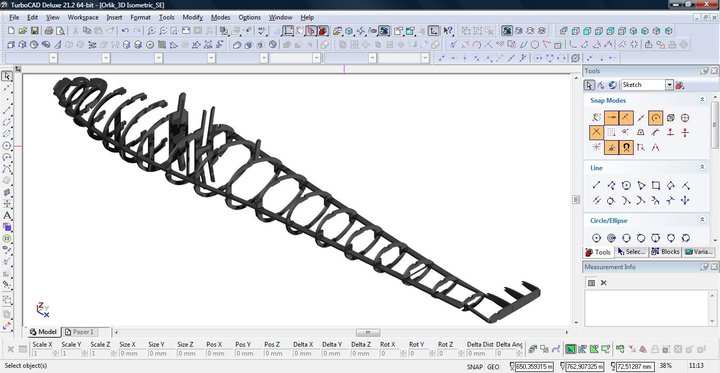

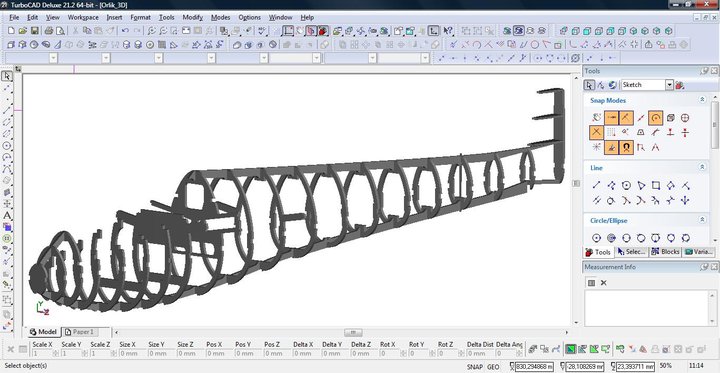

Aby lepiej zobrazować kadłub, nadałem grubość wszystkim elementom, wyszło małe 3D.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Kawał dobrej roboty. Pozdrawiam

Dzięki

Wczoraj walczyłem z poziomym... po kilku godzinach wywaliłem wszystko do kosza.
Powodów było kilka, głównie sztywność i podatność na skręcanie... no nie wyglądało to dobrze.

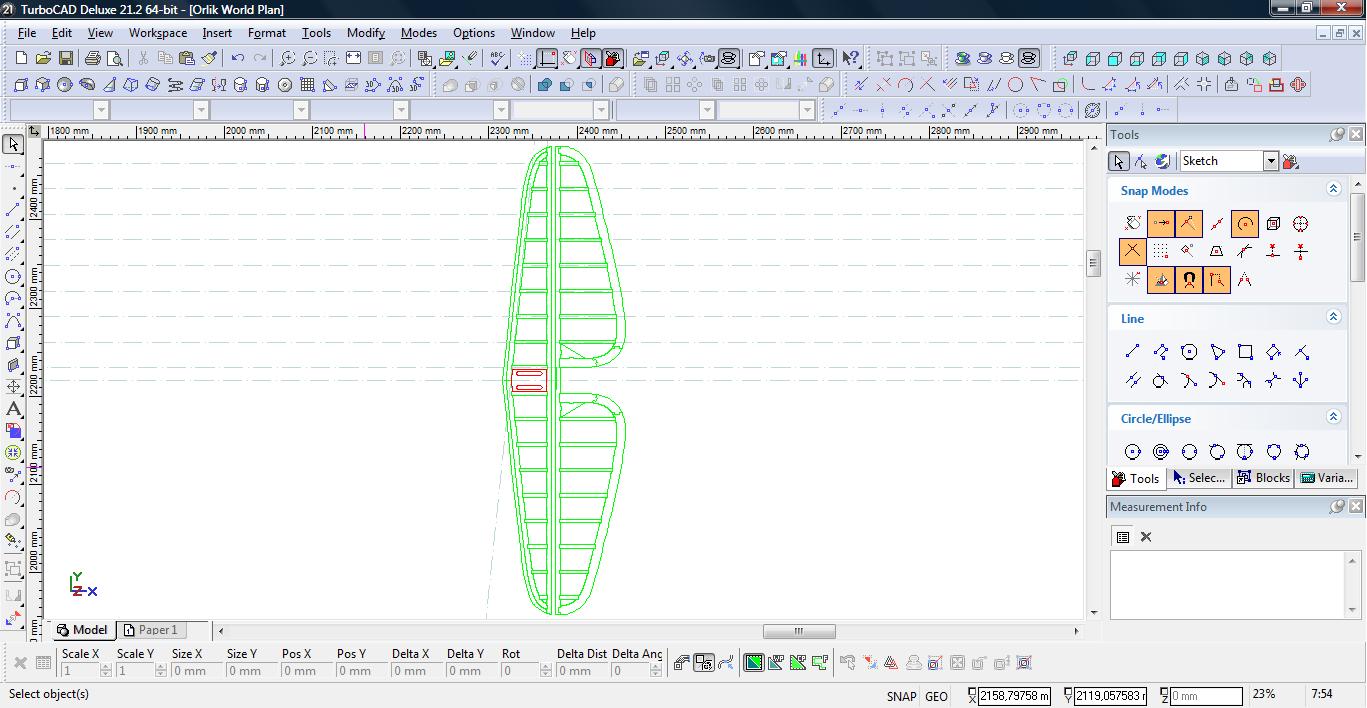

Koniec końców powstała płytka, która już podczas montażu dostanie wykrzyżowania.


Dorobiłem półkę na statecznik.

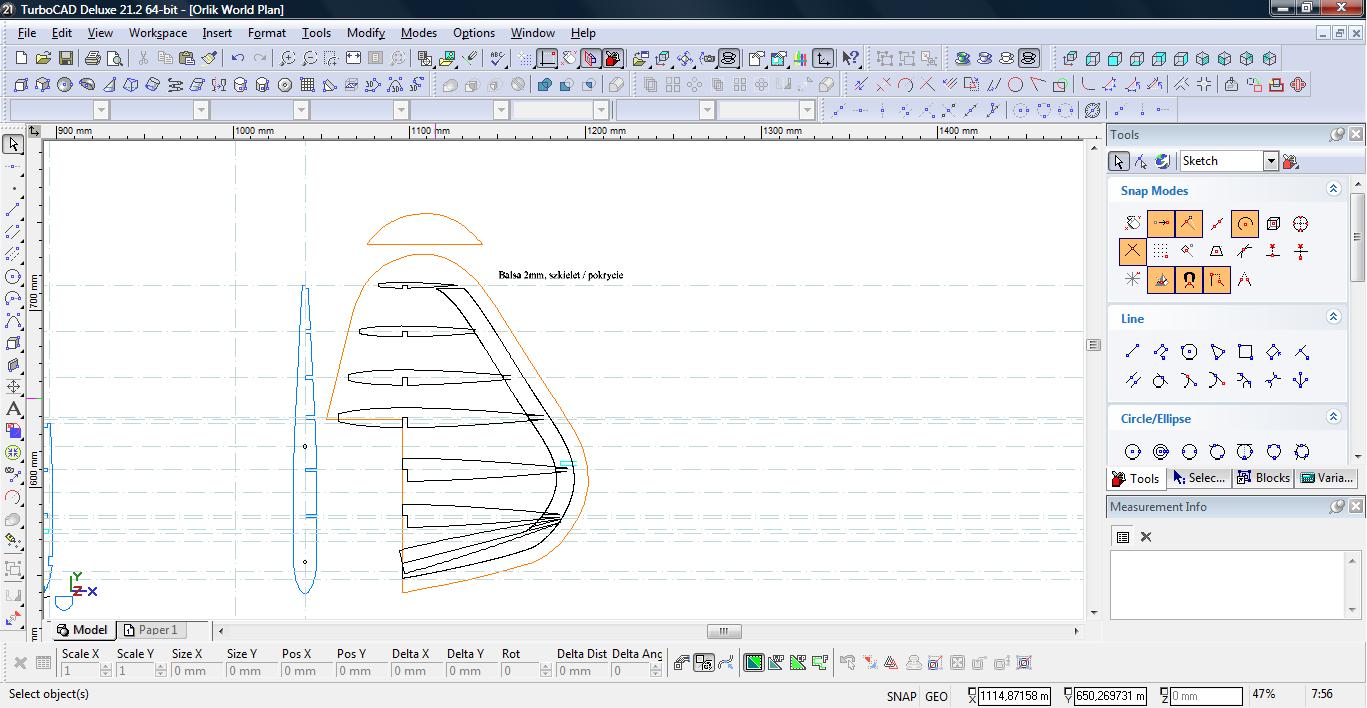

Oraz zakończenie SK. SK będzie kryty balsą 2mm.


Dziś dopieszczenie, łączenie w całość, dorobiłem podest zintegrowany ze stępką który będzie służył za platformę do montażu kadłuba.

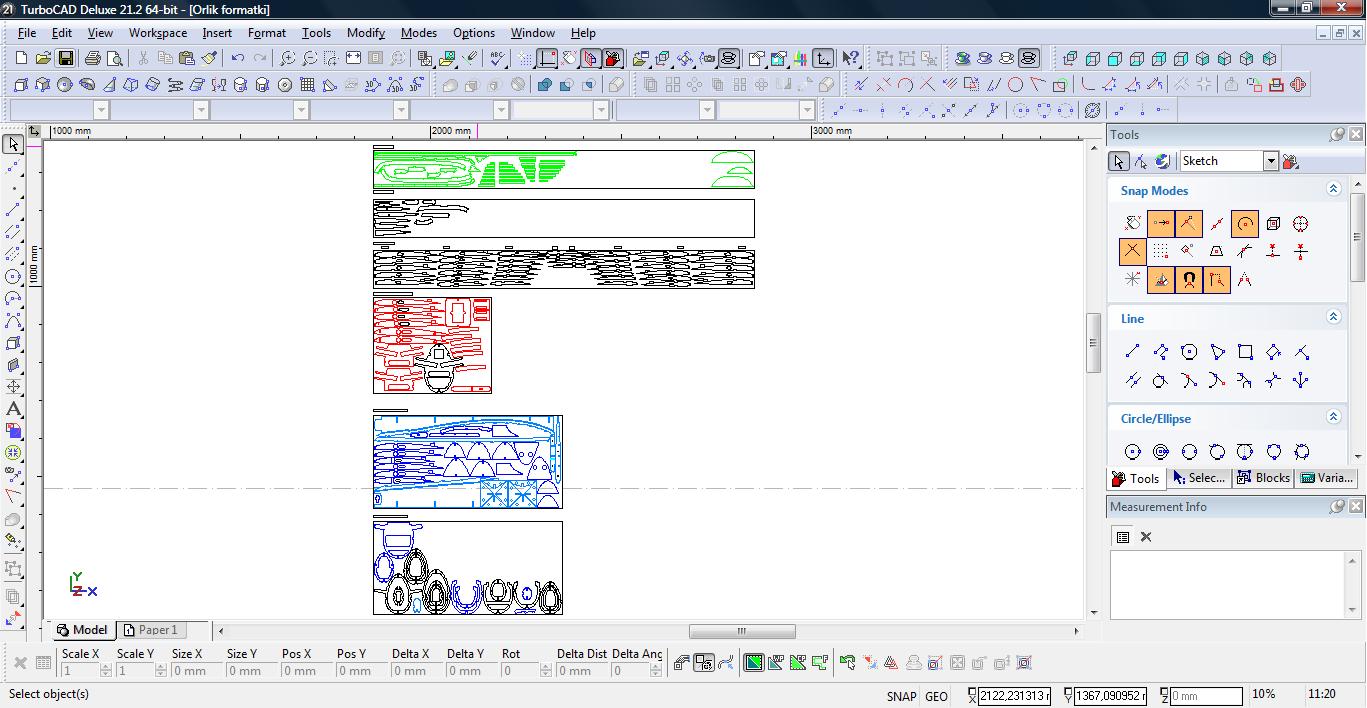

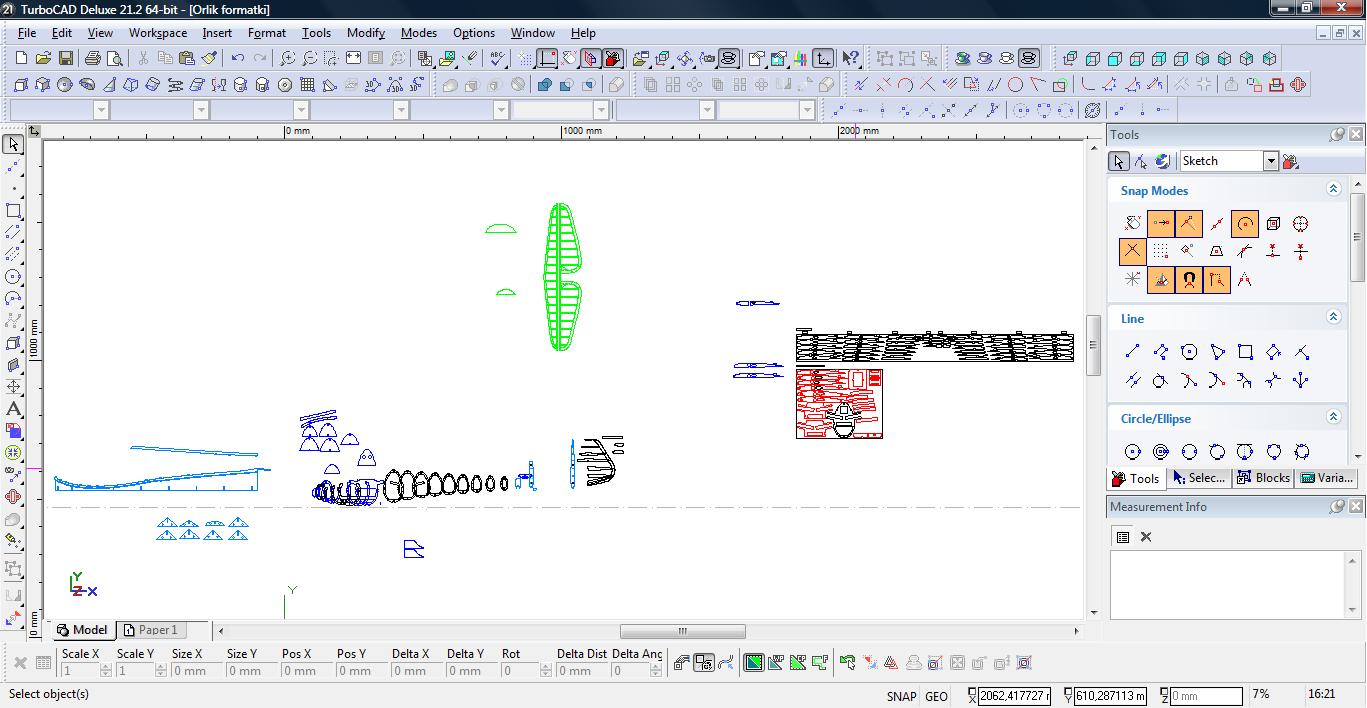

Rozpocząłem też mozolny proces umieszczania na formatkach, offsetowania oraz mostkowania.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Jeszcze tylko mostki i do wyceny

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

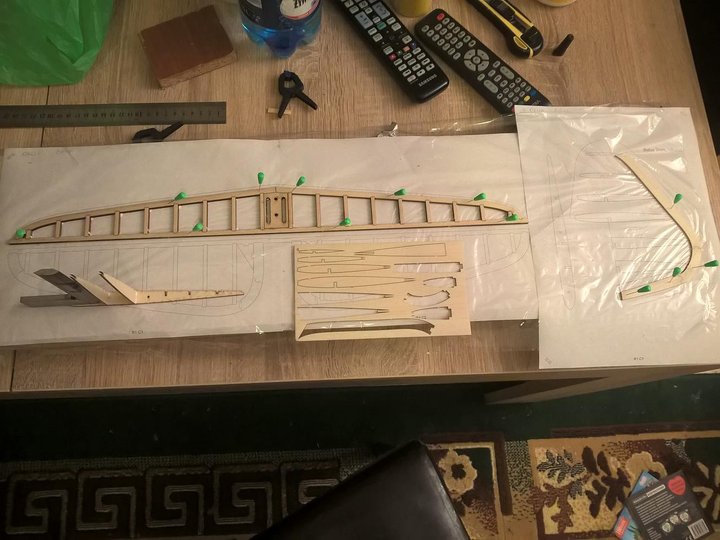

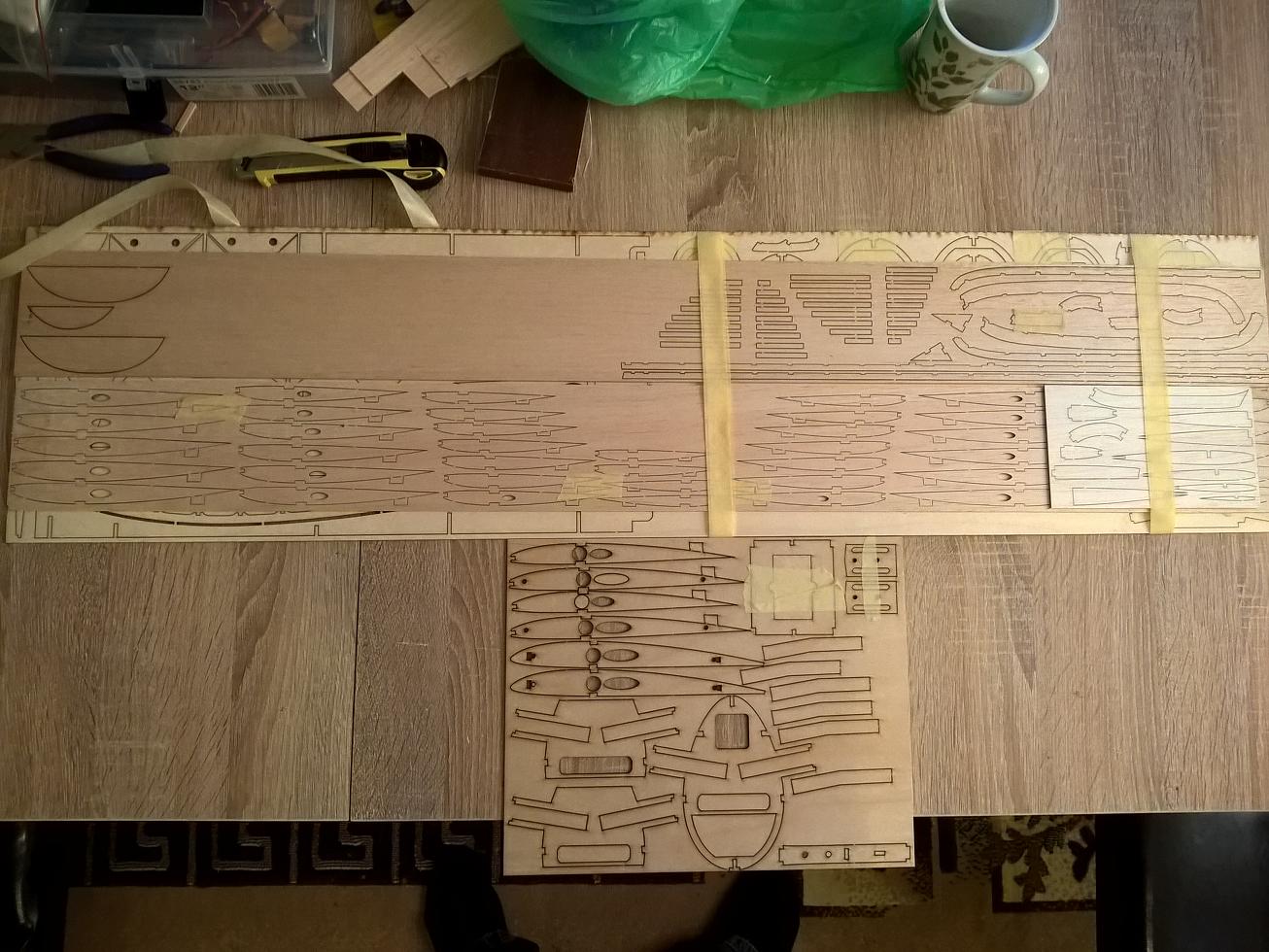

W końcu się doczekałem, dziś kurier dostarczył formatki
Wszystko elegancko docięte, sklejka lotnicza 2mm może delikatnie przepalona ale wymiar trzyma.

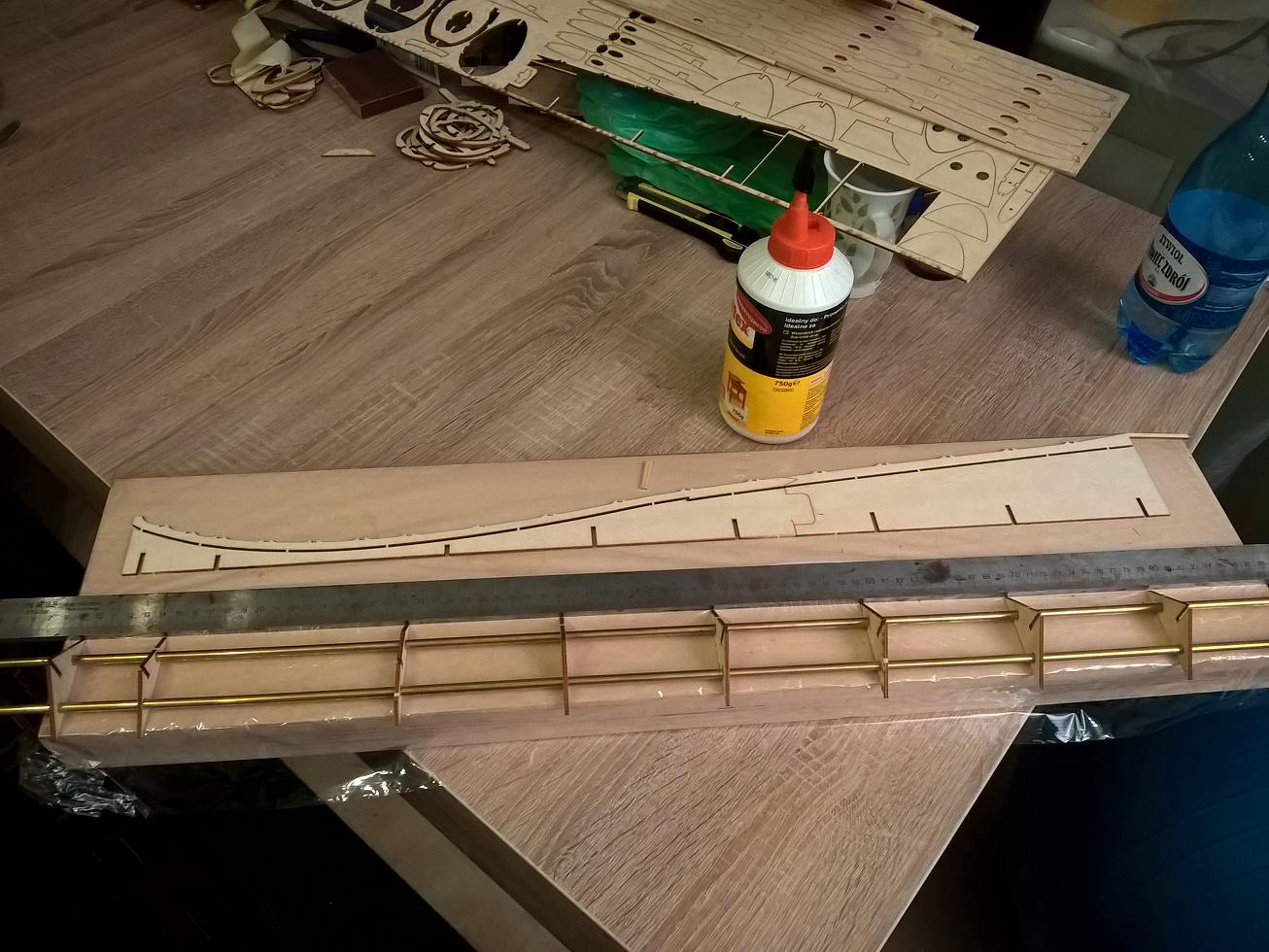

Od razu skleiłem stępkę wraz z listwa pozycjonującą w jedną całość.
Stopki nawlokłem na rurki mosiężne fi 6mm, celem wyprostowania stępki.
Zakładałem 2 mniejsze formatki, dostałem wszystko na jednej dużej.... jak bym wiedział to bym nie dzielił

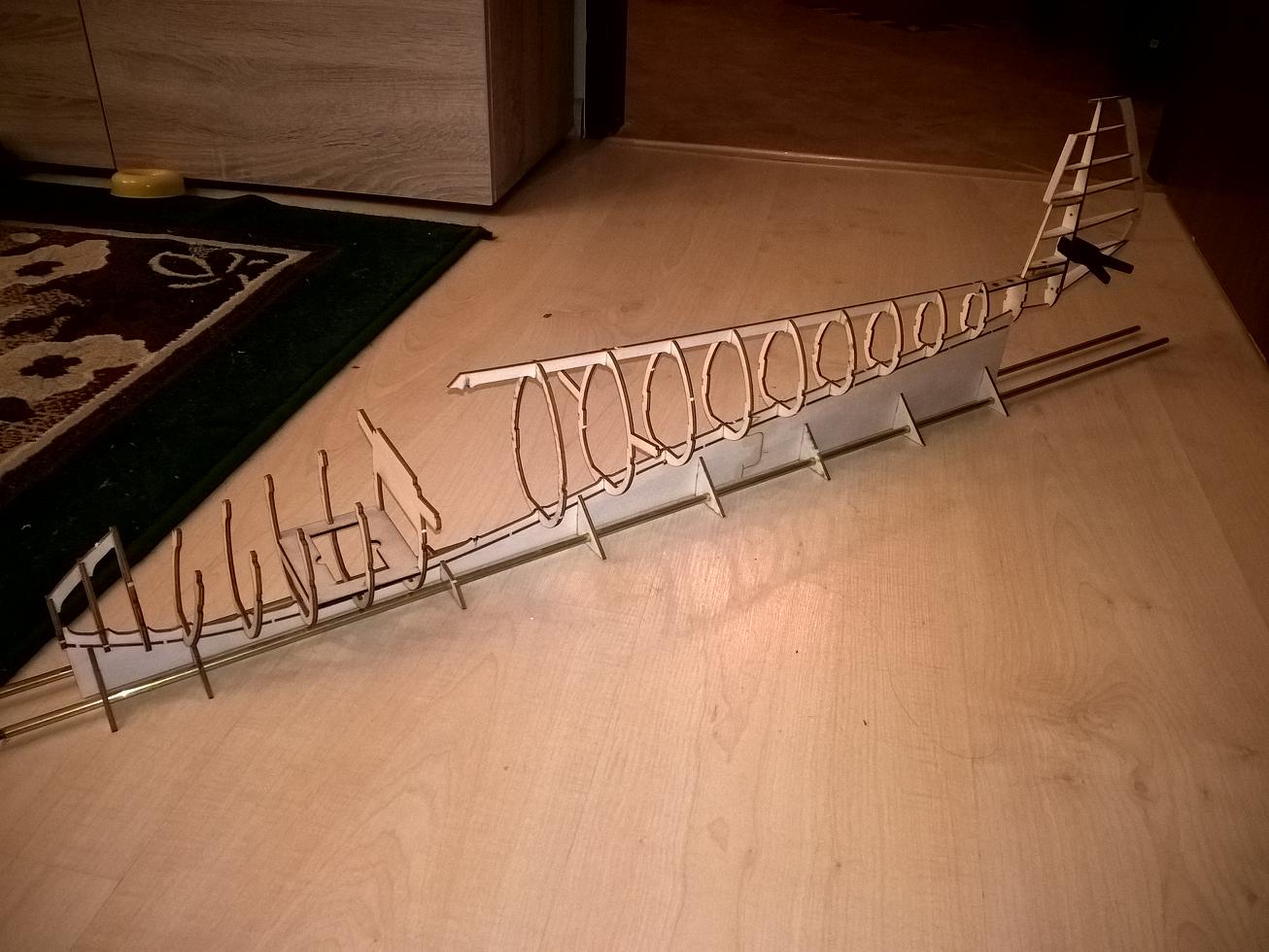

Przymiarka wręg

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

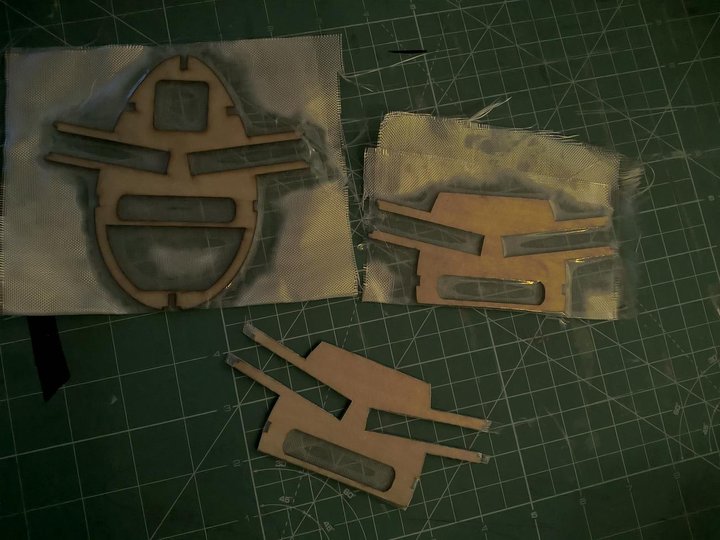

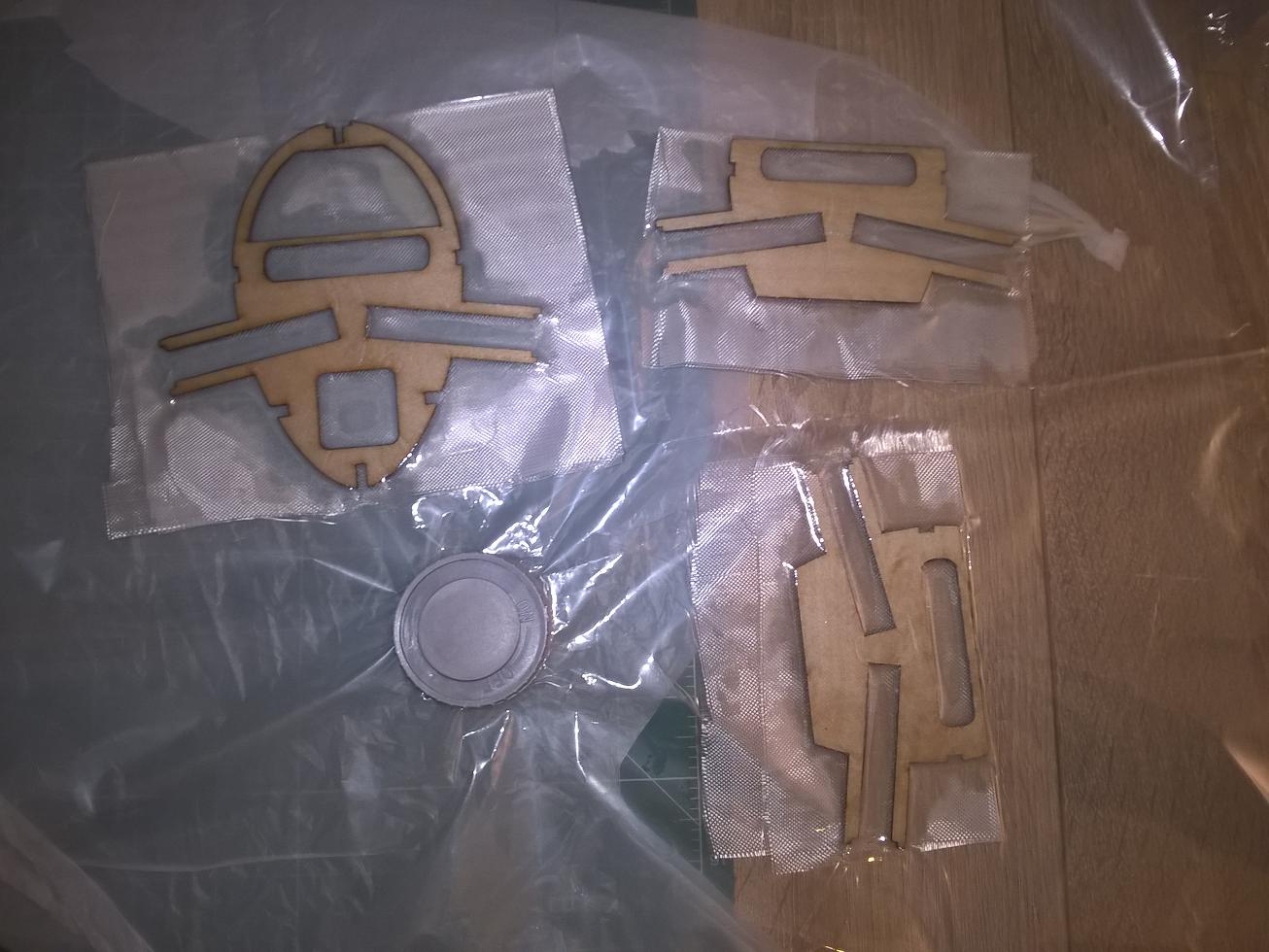

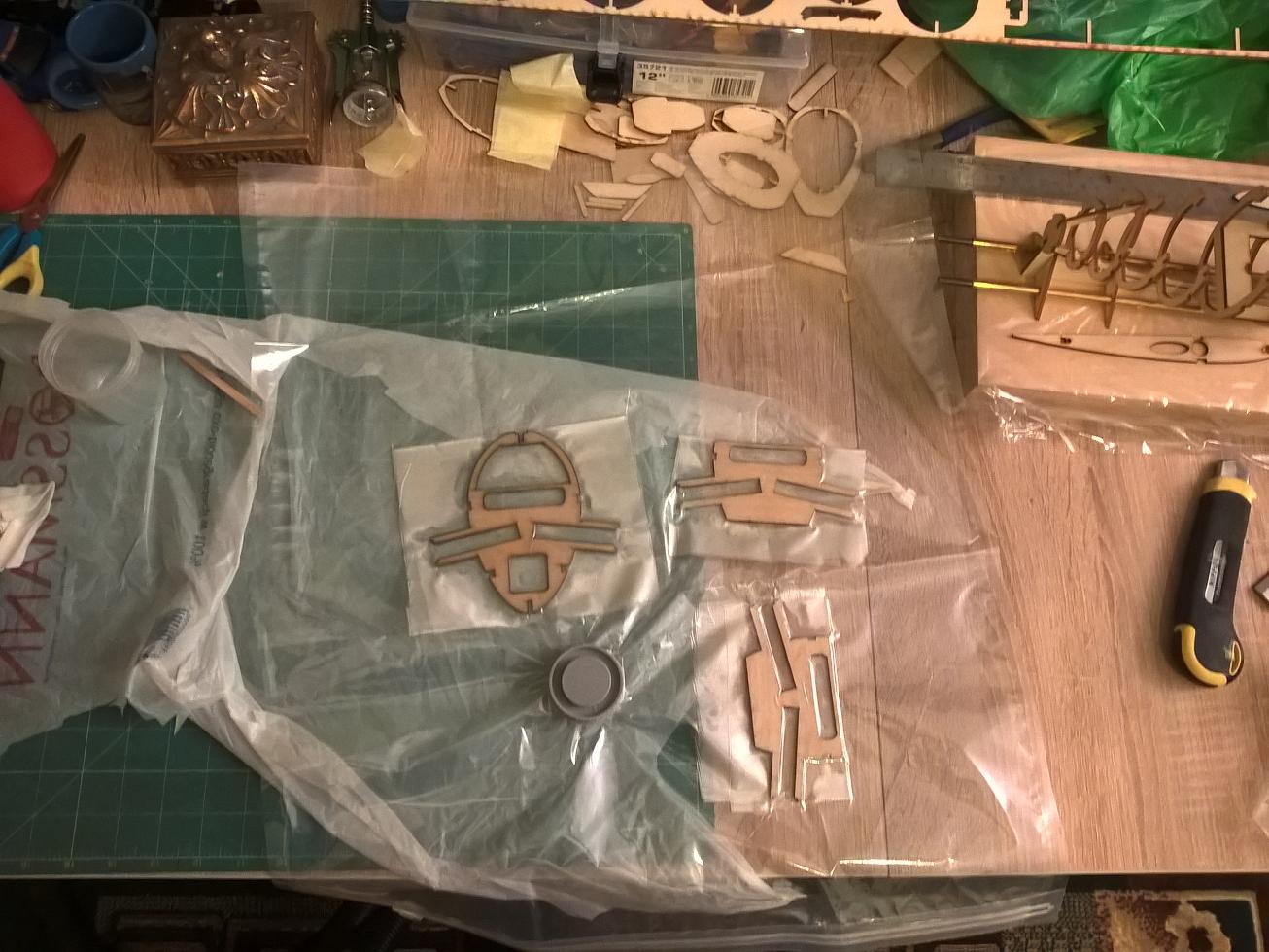

Wczoraj na wieczór zalaminowałem wręgę centropłata oraz jej wzmocnienia.
Każdy element dostał warstwę tkaniny 100g - żywica standardowo L285.
Całość umieściłem w worku próżniowym.



Dziś po południu wyjąłem gotowe elementy.

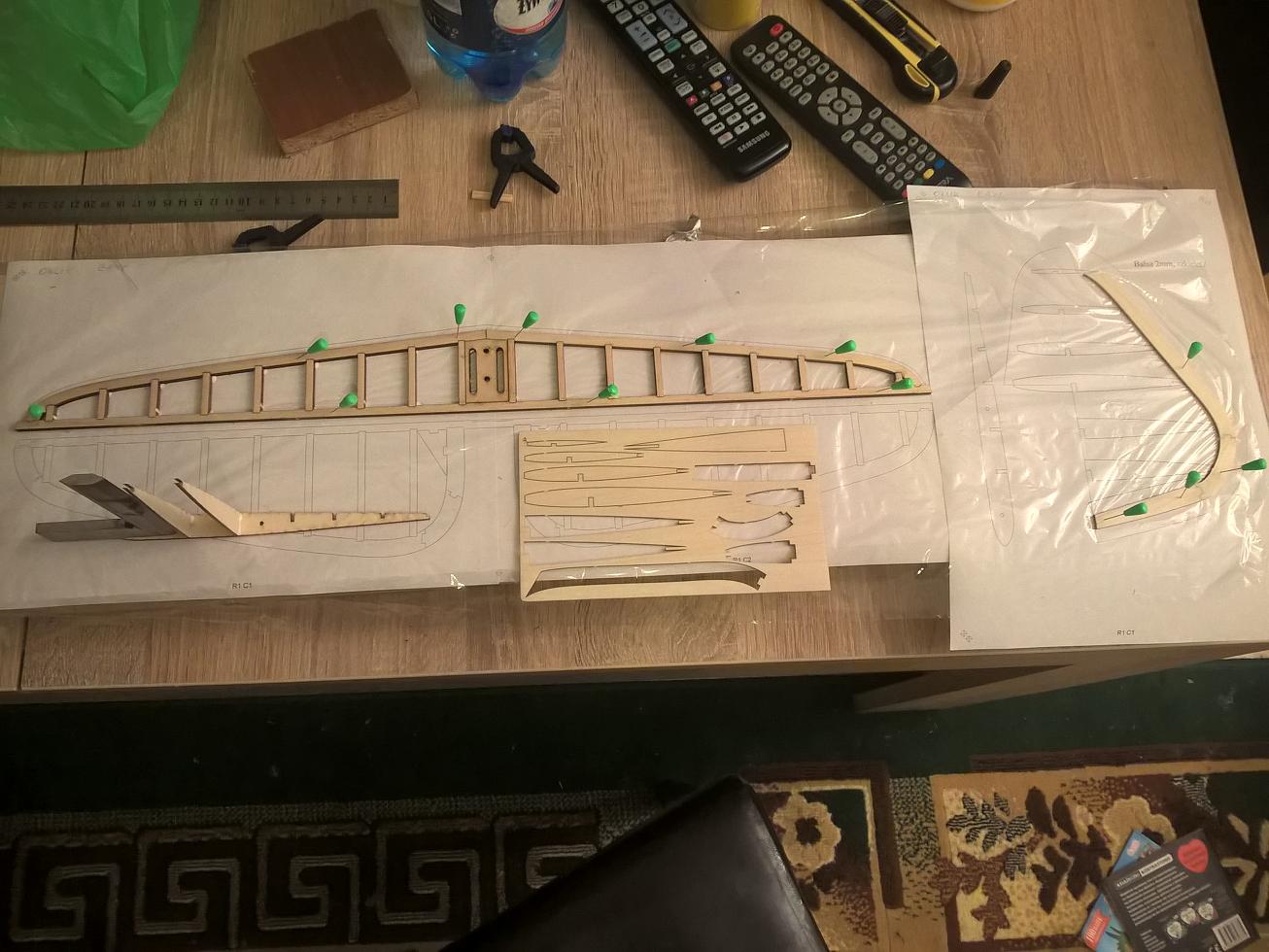

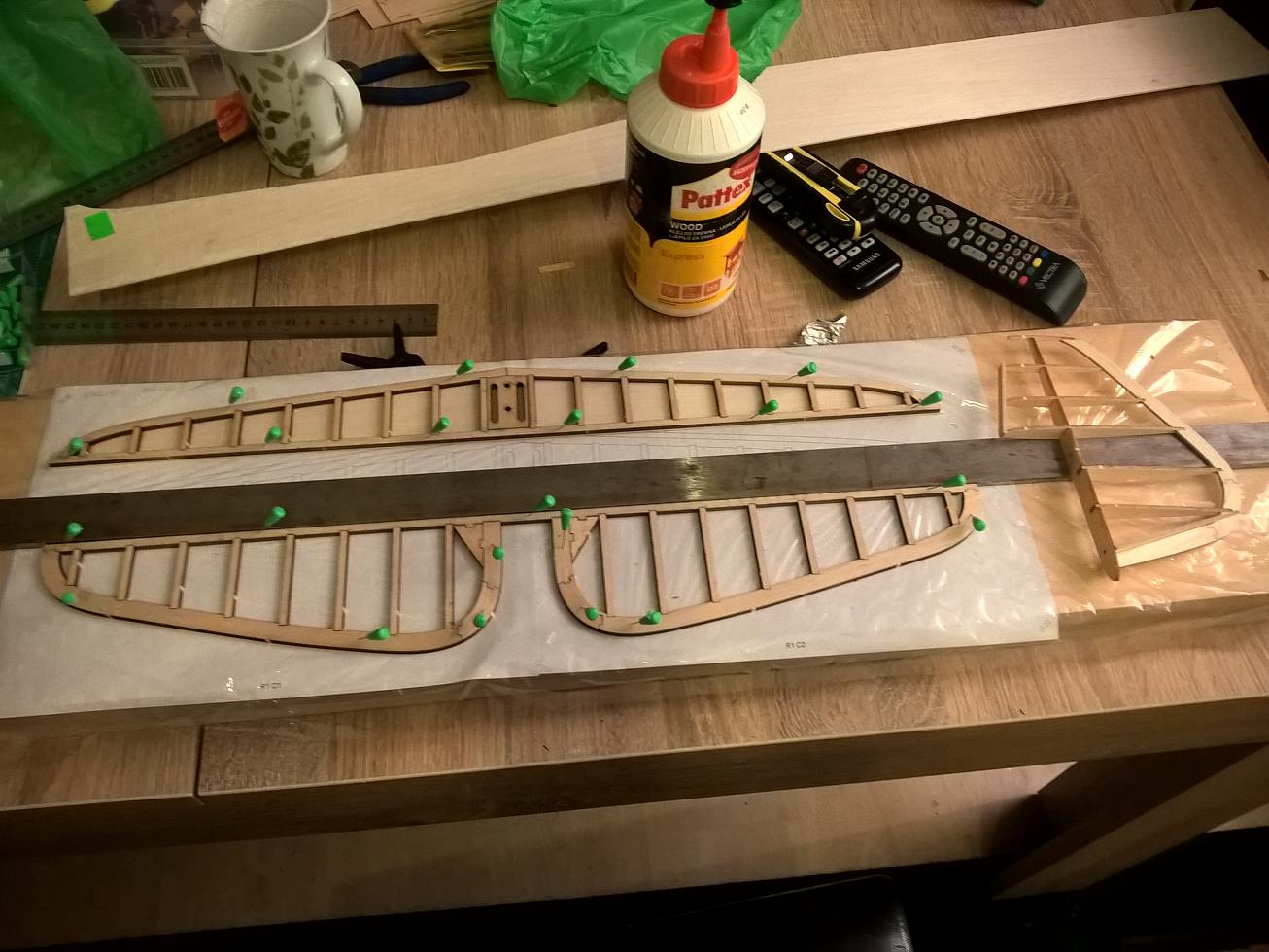

Potem poodcinałem resztki tkaniny i zabrałem się za stateczniki.

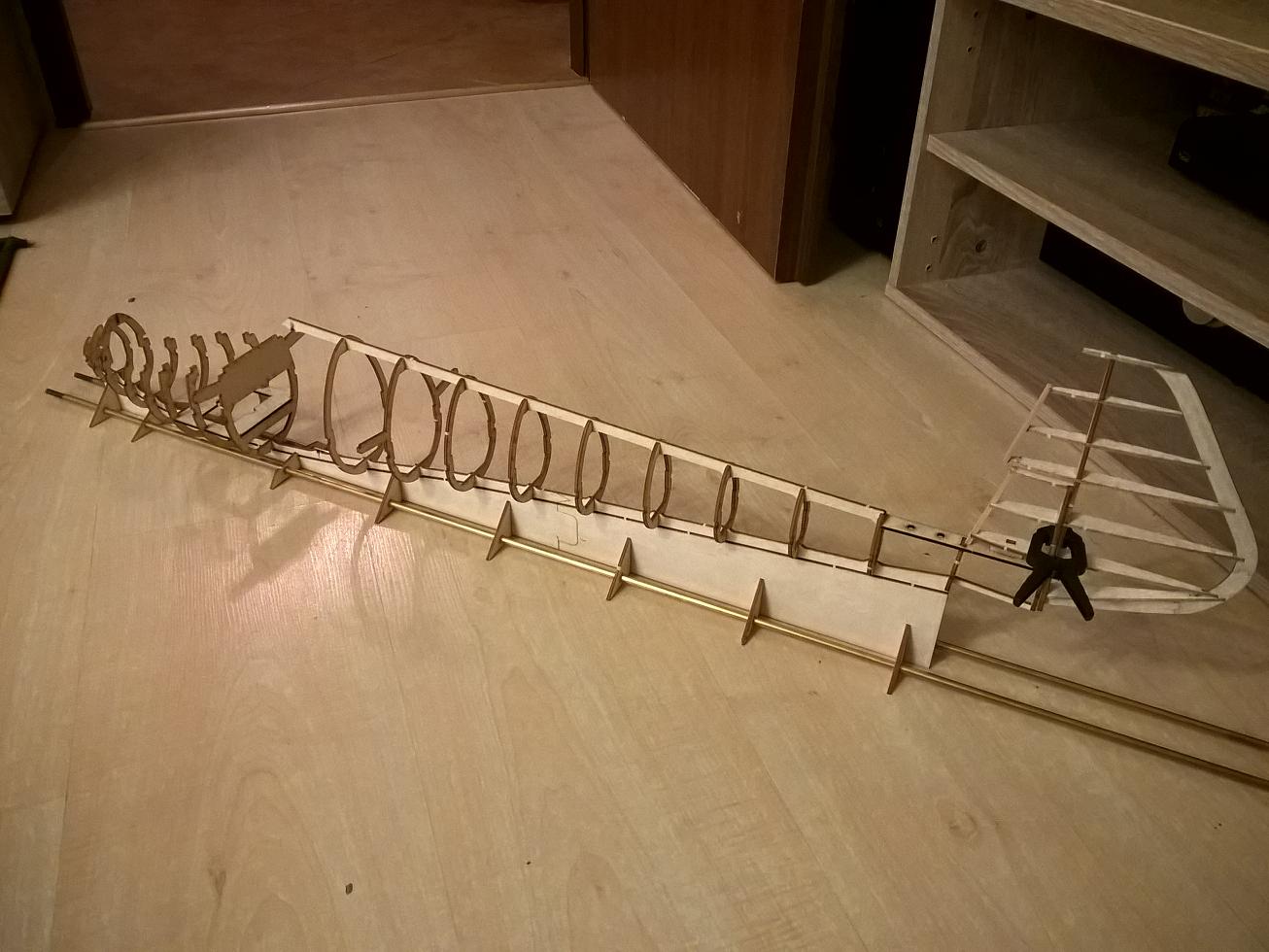

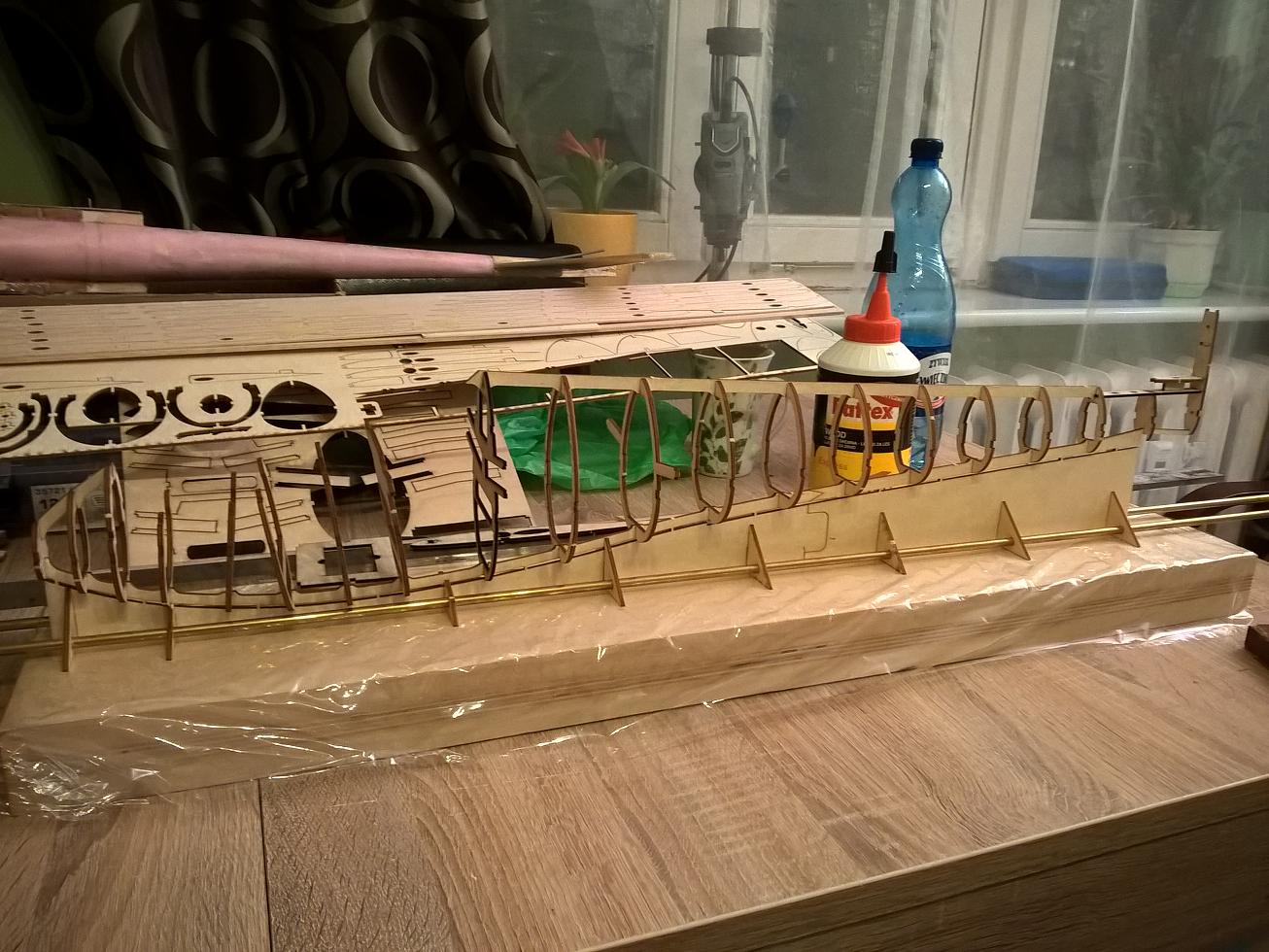

Przymiarka SK z kadłubem, większość wręg już wklejona
