SZD-24 Foka 4
http://www.forum.aerodesignworks.eu/viewtopic.php?f=80&t=1213
Strona 9 z 15

Autor:  Dawid Leśniewski [ 28 lis 2016, o 15:00 ]
Tytuł:  Re: SZD-24 Foka 4

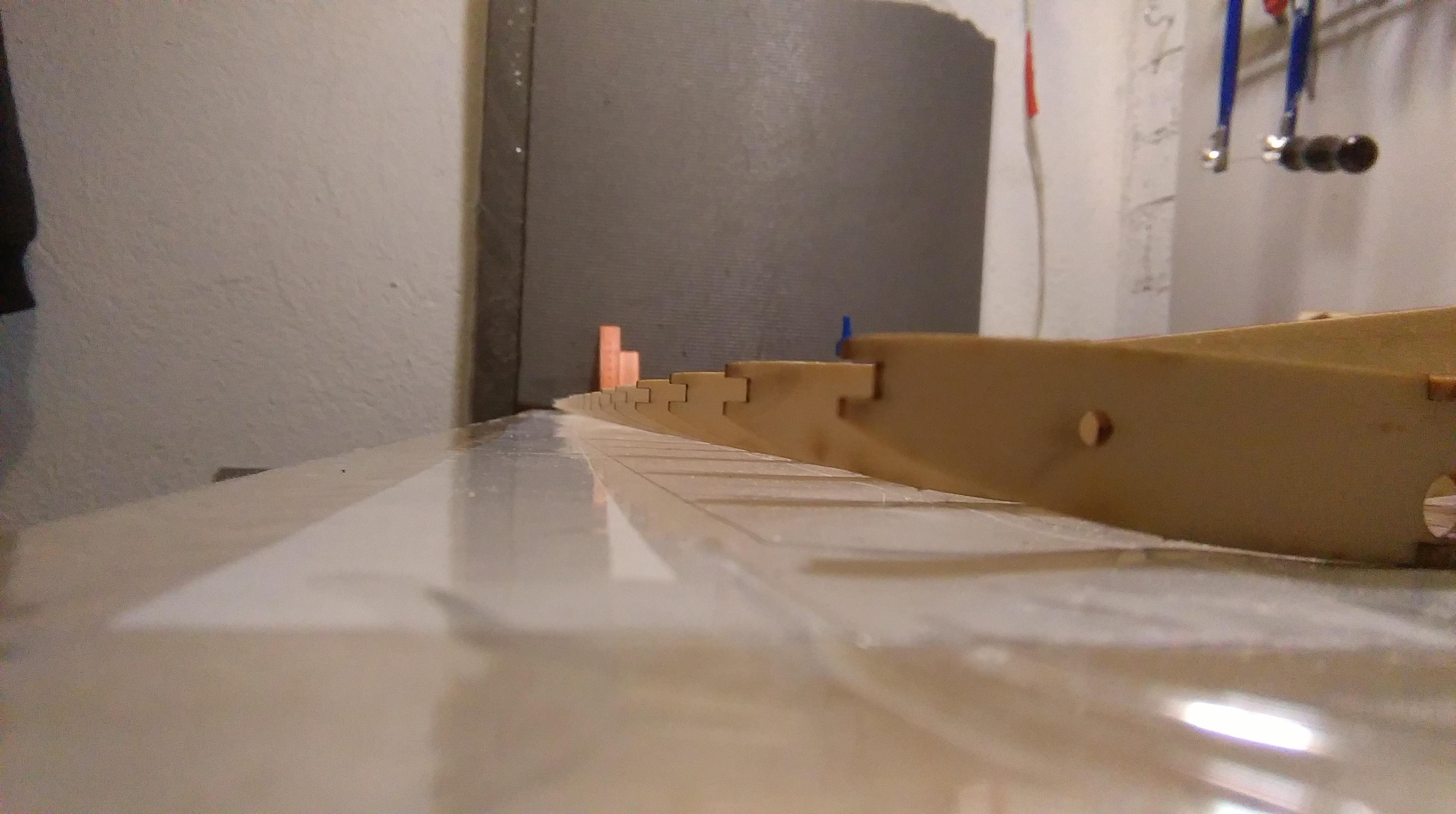

Kabino/klapka zrobiona, teraz pora na skrzydełka - mam nadzieję, że nie pomylę żeberek - bo trochę ich jest... :-)

Załączniki:
kabina 1.JPG
kabina 1.JPG [ 623.37 KiB | Przeglądany 7525 razy ]

Autor:  molej [ 28 lis 2016, o 17:22 ]
Tytuł:  Re: SZD-24 Foka 4

Możesz ponumerować żebra (elementy) kiedy są jeszcze na formatkach (coś jak na tym zdjęciu). Zdecydowanie ułatwia to identyfikację podobnych elementów.

Ja numeruję praktycznie wszystkie elementy (poza niektórymi jednoznacznymi) i na wyciętej formatce, nim wyjmę elementy nanoszę odpowiednie oznaczenia.
Załącznik:
00.png [ 67.62 KiB | Przeglądany 7522 razy ]

Można też oznaczenia grawerować ale wychodzi to drożej.

Autor:  Dawid Leśniewski [ 30 lis 2016, o 10:31 ]
Tytuł:  Re: SZD-24 Foka 4

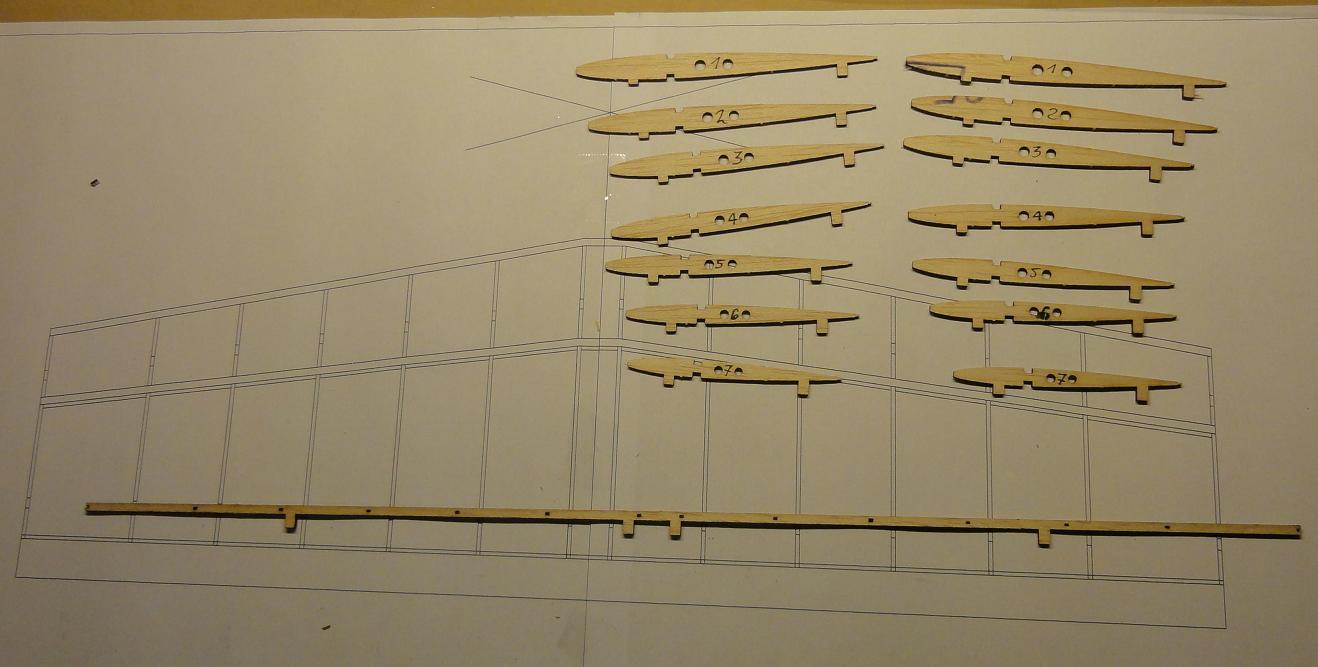

Prace nad skrzydłem ruszyły, poznaczyłem sobie żeberka przed wyjęciem z formatek i pomyłek nie było.

Załączniki:
skrzydło 1.JPG
skrzydło 1.JPG [ 655.52 KiB | Przeglądany 7477 razy ]
skrzydło 2.JPG
skrzydło 2.JPG [ 619.57 KiB | Przeglądany 7477 razy ]
skrzydło 3.JPG
skrzydło 3.JPG [ 550.53 KiB | Przeglądany 7477 razy ]

Autor:  Dawid Leśniewski [ 4 gru 2016, o 10:02 ]
Tytuł:  Re: SZD-24 Foka 4

Stan skrzydełka na dzień dzisiejszy:
Załącznik:
skrzyd 1.jpg
skrzyd 1.jpg [ 272.91 KiB | Przeglądany 7378 razy ]

Chciałem się troszkę zmotywować i zrobiłem pierwszą przymiarkę - podoba mi się ten rozmiar.
Załącznik:
przym 1.jpg
przym 1.jpg [ 390.08 KiB | Przeglądany 7378 razy ]
Załącznik:
przym 2.jpg
przym 2.jpg [ 268.86 KiB | Przeglądany 7378 razy ]

Autor:  mgr [ 4 gru 2016, o 10:52 ]
Tytuł:  Re: SZD-24 Foka 4

Fajnie się prezentuje, dobra robota :)

Konstrukcja noska wyglądała tak:
Załącznik:
konstrukcja noska.jpg
konstrukcja noska.jpg [ 27.16 KiB | Przeglądany 7422 razy ]

Na żeberka po wklejeniu wzmocnienia w formie sosny 3x3, przychodzi listwa z balsy 2mm.
Tą listwę szlifujemy do obrysu profilu i wtedy dajemy kesony. Jest to takie zamknięcie kesonu.
Na to balsa 4mm jako właściwe natarcie, szlifowana do obrysu.

Zauważyłem, u Ciebie brak tej listwy, więc jeśli od razu planujesz natarcie, to tylko balsą 6mm.

Dawałeś przekładki między dźwigarami? Jak nie to zawsze można jeszcze dodać je by zrobić przekrój C-owy zamiast T-owego.

Autor:  Dawid Leśniewski [ 4 gru 2016, o 11:00 ]
Tytuł:  Re: SZD-24 Foka 4

Tak ja piszesz na natarcie chciałem dać listwę 6 mm. Oczywiście będę zamykał dźwigar balsą 1,5mm - włókna w pionie.

Autor:  Dawid Leśniewski [ 9 gru 2016, o 12:32 ]
Tytuł:  Re: SZD-24 Foka 4

Lotka wykonana wg. sposobu przedstawionego przez Milo w dziale Elementarz Modelarza - za co bardzo dziękuję.
PS. Przydało by się rozwinąć ten dział bo nie wszyscy mieli szczęście uczęszczać do modelarni i uczyć się od starszych.
Załącznik:
lotka.JPG [ 575.61 KiB | Przeglądany 7372 razy ]


Główny dźwigar zamknięty,
Załącznik:
zamknięcie belki.JPG
zamknięcie belki.JPG [ 506.37 KiB | Przeglądany 7372 razy ]

Klejenie spływu,
Załącznik:
spływ -docsk.JPG
spływ -docsk.JPG [ 617.75 KiB | Przeglądany 7372 razy ]

Tak wyszło - myślę, że jest ok.
Załącznik:
spływ 1.JPG
spływ 1.JPG [ 629.16 KiB | Przeglądany 7372 razy ]

Mam jeszcze pytanka :
Czy taki haczyk będzie odpowiedni?
Załącznik:
haczyk.JPG [ 554.35 KiB | Przeglądany 7372 razy ]

Oraz czy w modelu 2,2m rozpiętości opłaca się/warto zamykać spływ od strony natarcia - tak jak ostatnio pokazał to Milo ?

Autor:  milo [ 9 gru 2016, o 12:47 ]
Tytuł:  Re: SZD-24 Foka 4

Dawid Leśniewski pisze:
przydało by się rozwinąć ten dział bo nie wszyscy mieli szczęście uczęszczać do modelarni i uczyć się od starszych)

Piszcie co trzeba opisać, to postaramy się systematycznie uzupełniać.

Dawid Leśniewski pisze:
Czy taki haczyk będzie odpowiedni ?

Tak, nawet trochę za duży. Haczyk ma tylko spinać płaty, zabezpiecza przed rozsunięciem się ich w czasie lotu / nie znam przypadków na taką sytuację/ , a najbardziej w czasie obsługi przed lotem, kilka razy mi się przytrafiło.

Dawid Leśniewski pisze:
warto zamykać spływ od strony natarcia

Warto, zawsze masz stabilniejszy spływ, lepiej się szlifuje - nie zapada się/ugina. Oczywiście można to zrobić po przyklejeniu obu listw spływu z kawałków balsy na CA lub 66A, często tak robię, jak wychodzi mała szparka. Nie jest to jednak niezbędne, musisz sam zadecydować.

Autor:  Dawid Leśniewski [ 11 gru 2016, o 09:35 ]
Tytuł:  Re: SZD-24 Foka 4

Zaczynam szlifować natarcie - trochę je sknociłem jak zauważył wcześniej MGR ale coś jeszcze z tego wyjdzie. Postanowiłem że poszycie kesonu pociągnę aż do samego początku natarcia.
Załącznik:
szlifowanie natarcia1.jpg
szlifowanie natarcia1.jpg [ 461.26 KiB | Przeglądany 7286 razy ]

A tak wyszło:
Załącznik:
natarcie 1.jpg
natarcie 1.jpg [ 496.07 KiB | Przeglądany 7286 razy ]
Załącznik:
natarcie 2.jpg
natarcie 2.jpg [ 448.64 KiB | Przeglądany 7286 razy ]

Jeszcze szlifowanie i będzie ok.

Autor:  Dawid Leśniewski [ 14 gru 2016, o 12:28 ]
Tytuł:  Re: SZD-24 Foka 4

Są małe postępy.
Załącznik:
foka - składanie 2.JPG
foka - składanie 2.JPG [ 617.02 KiB | Przeglądany 7275 razy ]

Załącznik:
foka - składanie.jpg
foka - składanie.jpg [ 727.82 KiB | Przeglądany 7275 razy ]

Załącznik:
foka składane 3.JPG
foka składane 3.JPG [ 714.76 KiB | Przeglądany 7275 razy ]
