Nie chciałbym przestrzelić tematu ale ten szybowiec cały czas chodzi mi po głowie. Jeżeli wypali projekt „Jaskółki” i „Lisa”, ten szybowiec będzie następny . Na pewno nie obejdzie się bez pomocy „milo” i jego uwag. Nowością będzie płat. Chcę wykorzystać to co jest już sprawdzone i zaprojektowane. Być może będą to płaty „Kumaka” odpowiednio „złamane”. A może zastosować tutaj inny profil?

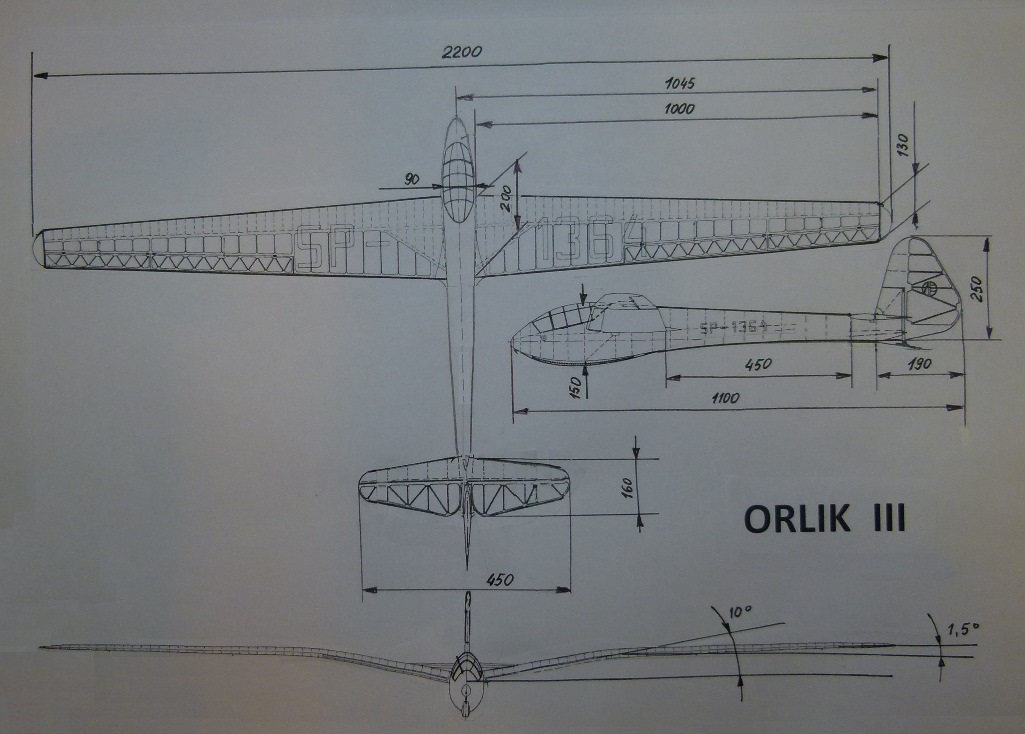

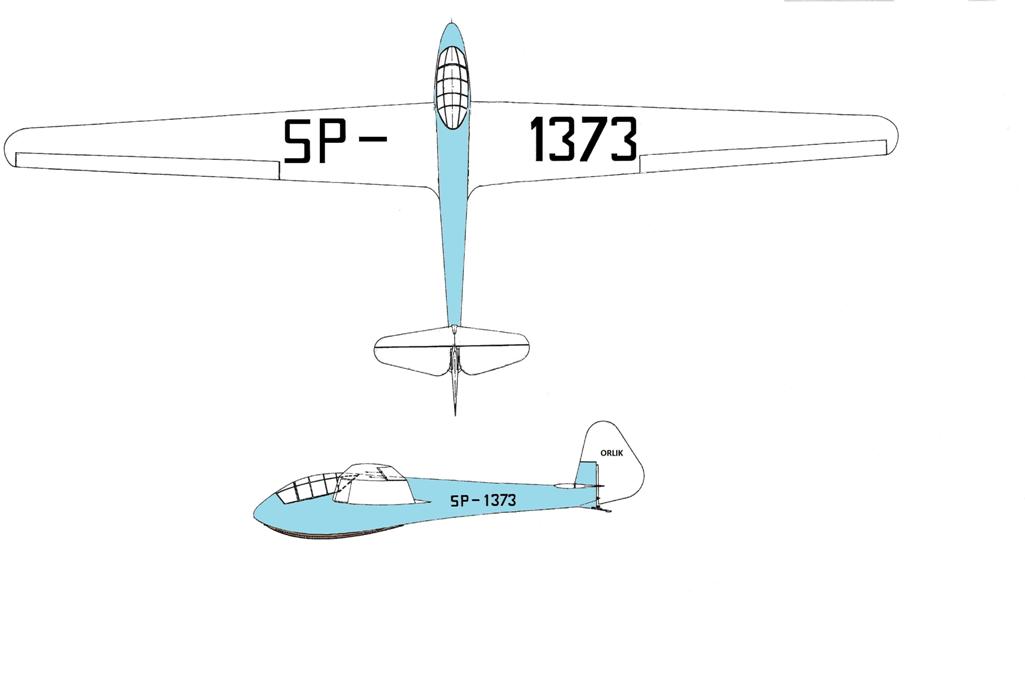

Na szkicu są wstępne wymiary modelu. Oczywiście różnią się od proporcji oryginału .Wydłużyłem kadłub i powiększyłem usterzenie. Na razie jest to we wstępnej fazie projektowania .Kadłub będzie w przekroju jaja. Budowę chce rozłożyć na dłuższy okres z oblotem w przyszłe lato.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

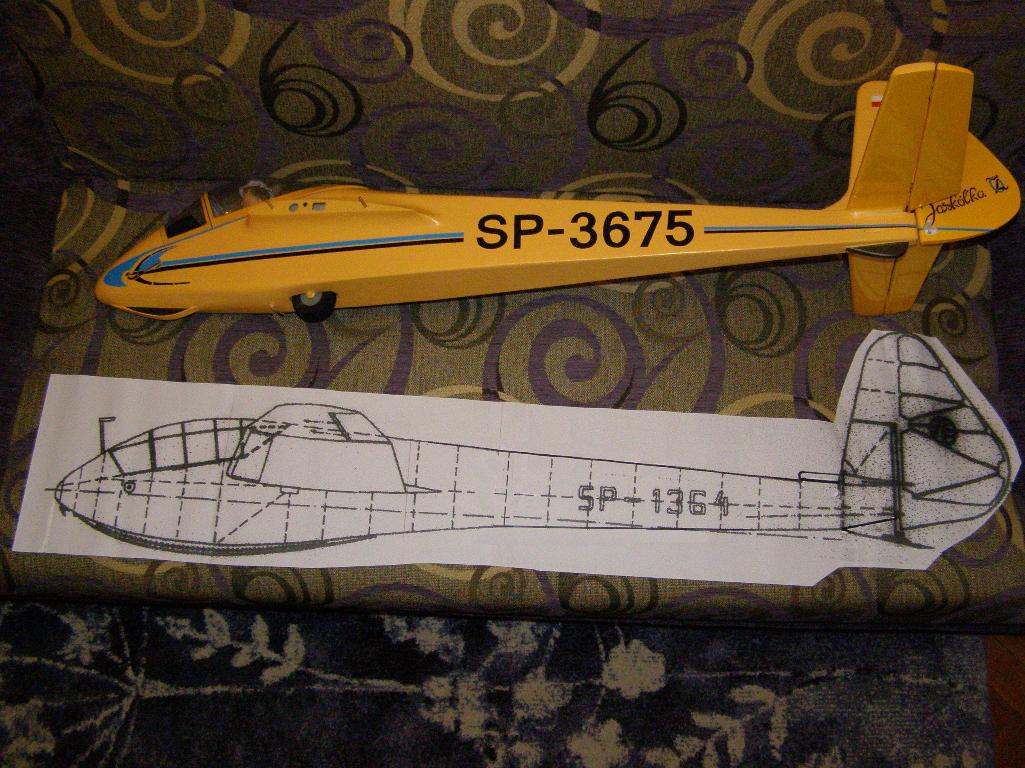

Porównałem wstępny projekt do kadłuba "Jaskółki". Wygląda ciekawie .
.
Kadłub będzie wykonany metodą tradycyjną. Wręgi w części centropłata sklejka 2.5 mm ,ogonowej balsa 3,0 mm. Całość będzie montowana na dwóch podłużnicach sosnowych 2x10 lub 3x10 oraz obrysowych 3x3.Pokryty będzie pasami balsy 3.0 mm. Aby zaprojektować centropłat muszę zdecydować się na profil. Przy mewim kształcie może rzucić się na HQ? Najpewniej wsadzić to, co już jest sprawdzone.
Co radzicie?

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Chętnie włączę się w projekt, mogę zaprojektować i rozrysować skrzydła. Moim zdaniem idealny by był S3021, prosty w budowie i wydaje mi się idealny do Orlika.
Moim zdaniem wręgi lepiej zrobić z balsosklejki 3 mm, te podłużnice to wystarczą 5x3, a pokrycie lepiej z balsy 2 mm, będzie wystarczające.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Na to liczyłem.Dzięki. Oczywiście nie ma z tym pośpiechu.Mam przeczucie ,że będzie to wspaniała frajda w stylu retro.

Edit:

Możesz mi dać ten profil z cięciwą 200 ? Ułatwi mi to wprojektowanie w kadłub. Z góry dziękuję.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Jest tutaj:
viewtopic.php?f=69&t=1119
Ale myślę, że na początek trzeba zaprojektować płaty, pozwoli to odpowiednio rozmieścić wręgę główną i pomocnicze, łącznik i kołki ustalające.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

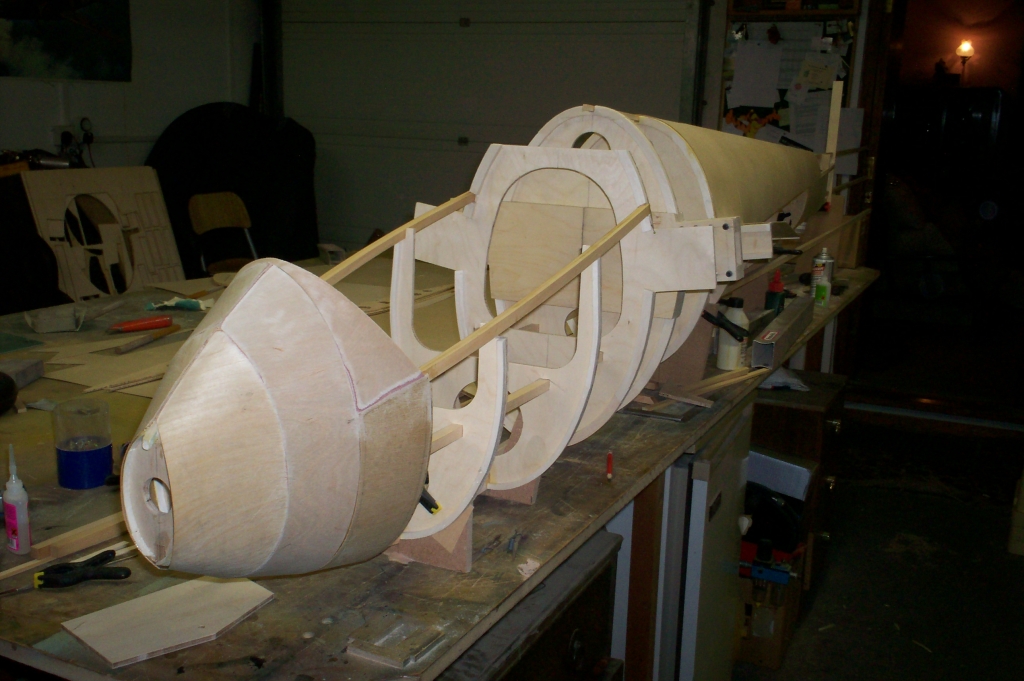

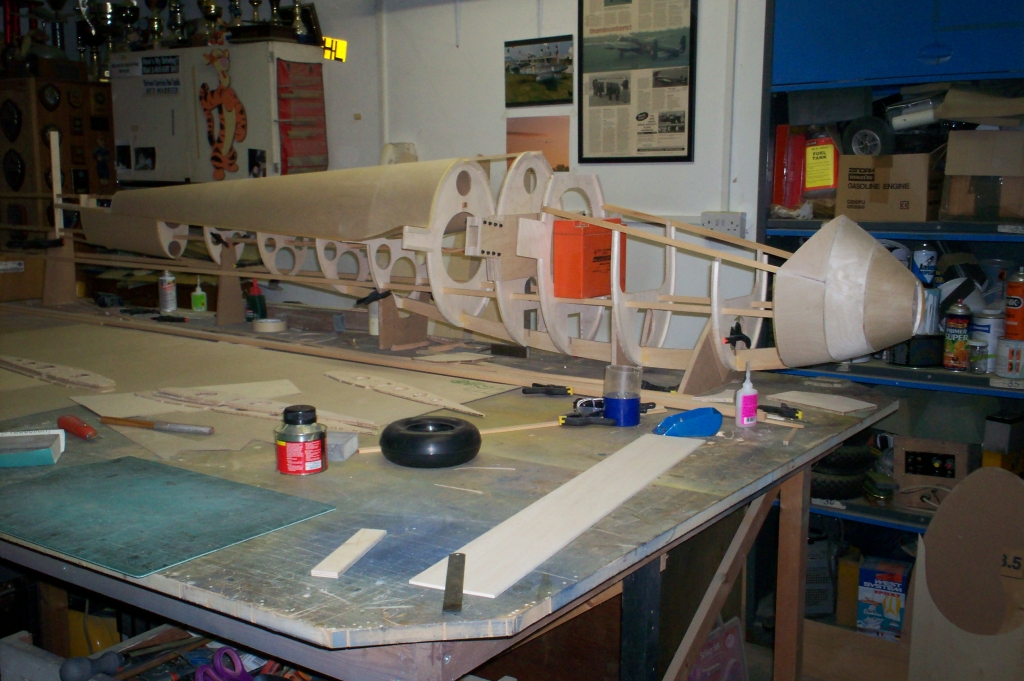

Z mocowaniem skrzydeł nie powinno być kłopotu.Porządna wręga (2,5 - 3,0 mm) z zamocowanymi rurkami powinna wystarczyć . Tak sobie wymyśliłem patrząc na budowę według Ghost Squadron Model Aircraft Team.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

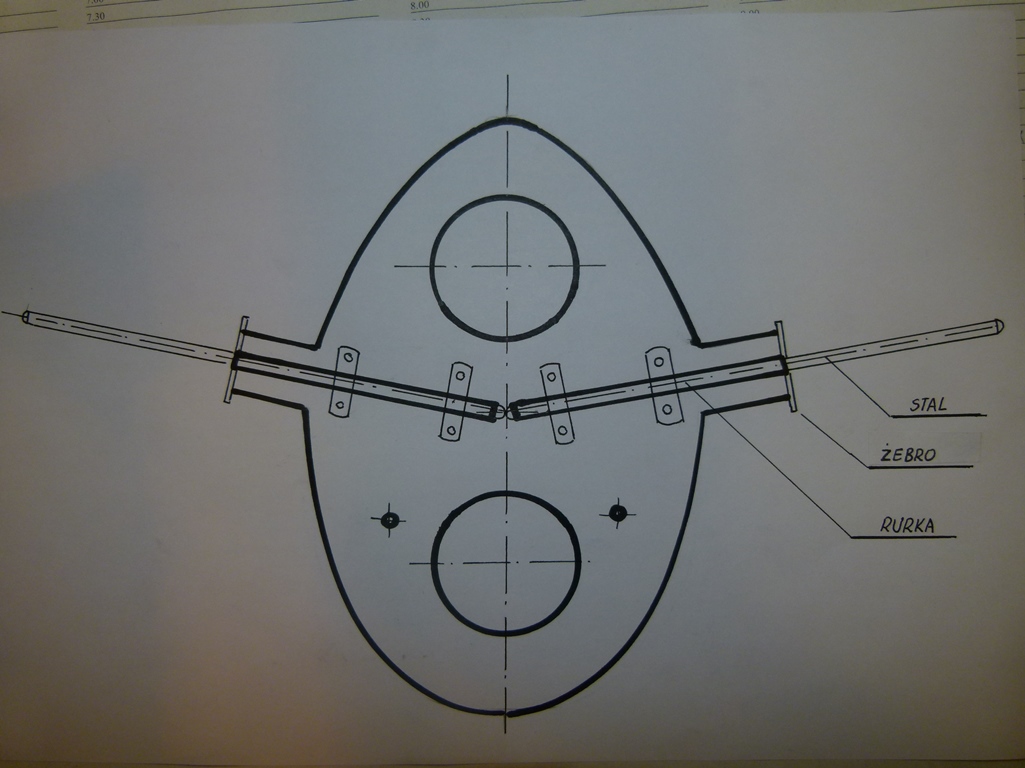

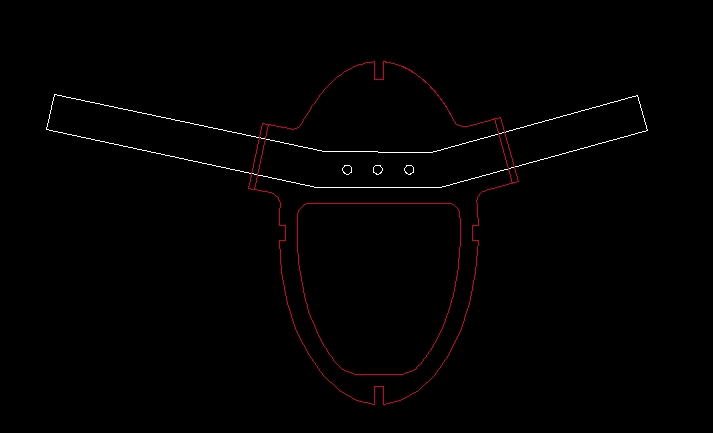

Myślę, że to zbyt skomplikowane jak na taki model. Proponuję raczej coś takiego jak na zrzucie, rysunek odręczny. Łącznik z blachy duralowej /np 2 mm/, przykręcony do wręgi, w płatach odpowiednie pochewki między listwami dźwigara.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

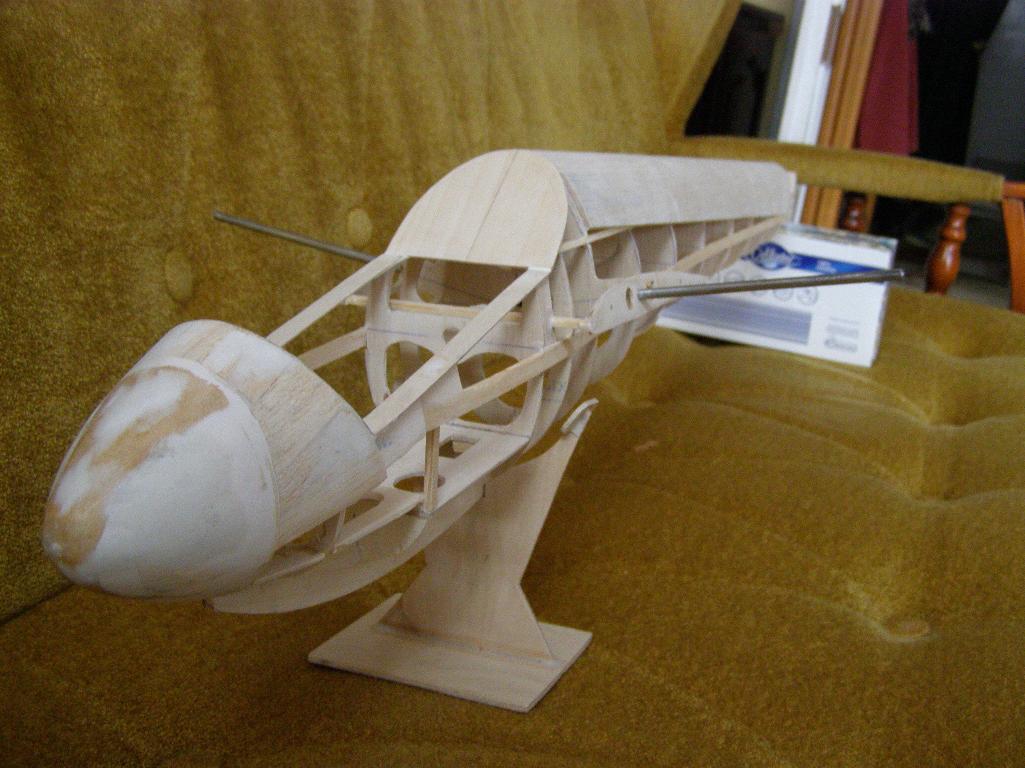

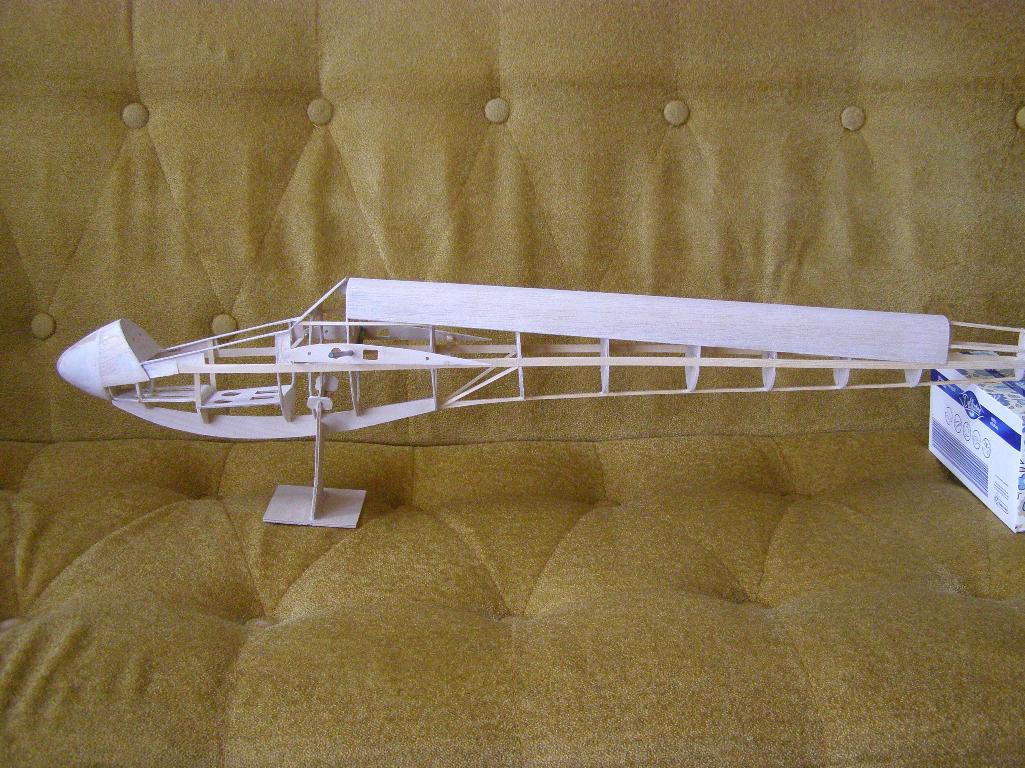

Mając do dyspozycji trochę resztek materiału postanowiłem coś z tego zrobić. I powstał kadłub Orlika . Mam materiał wyjściowy do dalszego dłubania .Zasoby materiałowe skończyły się, to na razie będzie pauza . W najbliższym czasie powstanie jedynie kabina. Tutaj już nie mogę zrobić lipy, bo kabina będzie atutem tego modelu . No i oczywiście czekam na zaprojektowanie skrzydeł. Nie posłuchałem się „milo” i wykonałem bagnet z pręta stalowego.

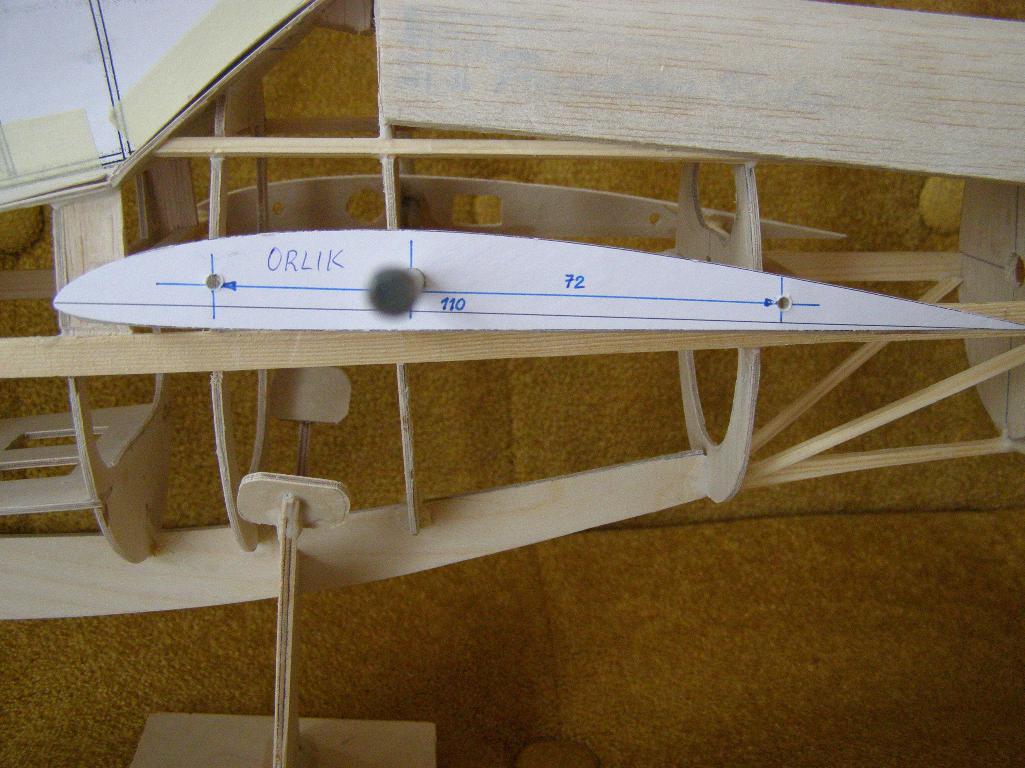

Rozstaw otworów i wymiary takie jak w Lisie i Jaskółce. Profil S3021. To tyle. Czeka mnie wykończenie skrzydeł do tych dwóch zaczętych modeli .




Będzie to Orlik II i tak będzie pomalowany ( muszę wykorzystać zapasy białej folii ) .


Edit:

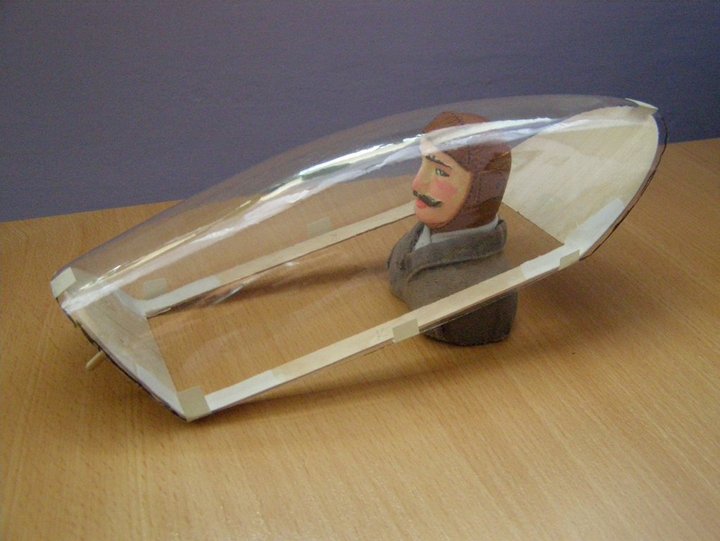

Na początek muszę ustalić głębokość kokpitu aby "felek" dobrze się czuł i żeby nie wejść w kolizję z bebechami wewnątrz .

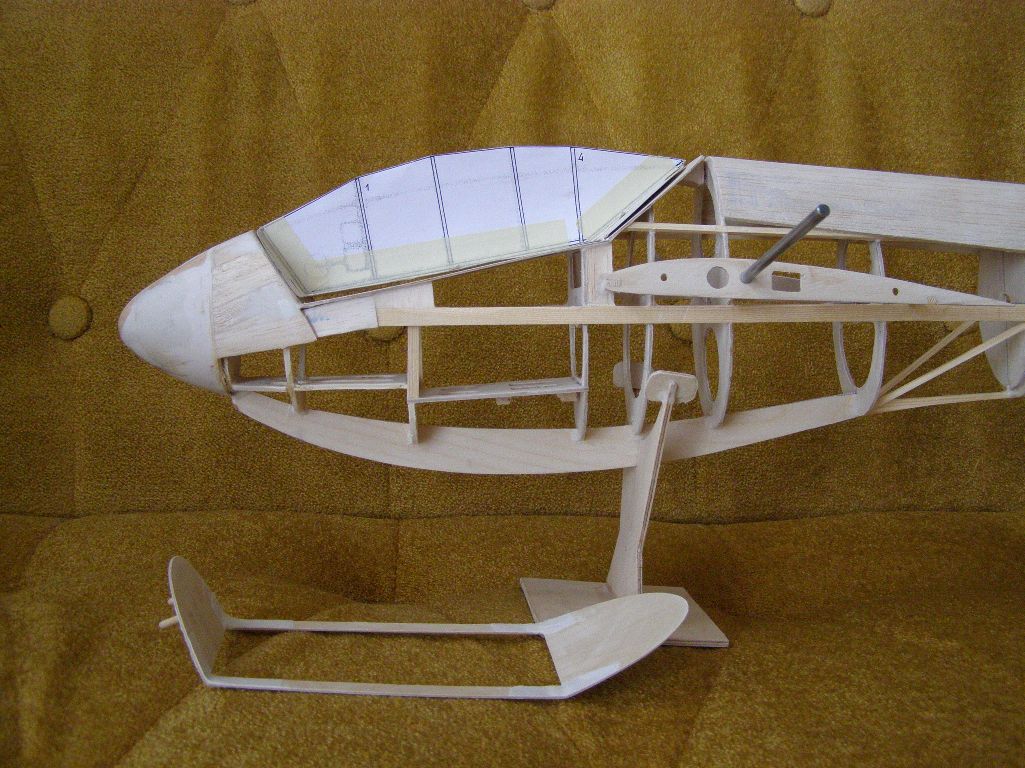

Rozpórki kabiny ( w oryginale to były rurki do których przykręcone były pasy plexi) wykonam wewnątrz z cieniutkiego preszpanu.Tablica przyrządów też będzie .

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

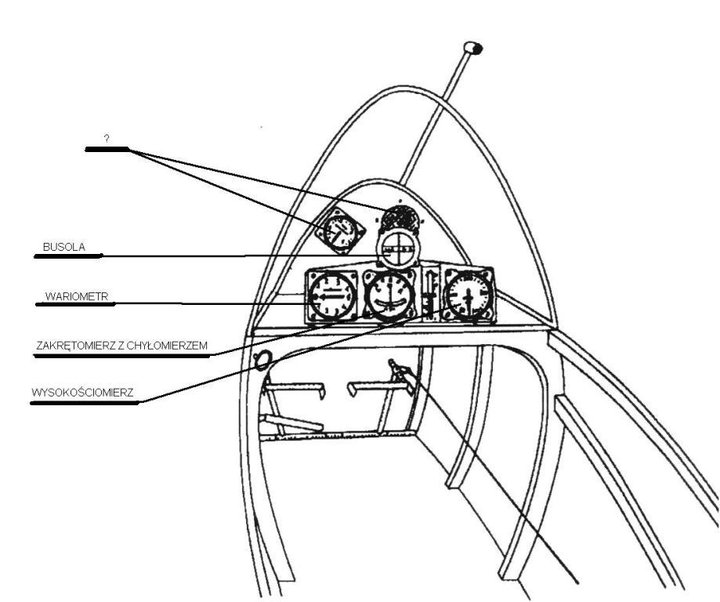

Nie potrafię domyślić się co to są za dwa przyrządy w głębi na drugiej desce . Może ktoś mi podpowie.

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Brakuje prędkościomierza , a ten drugi to może zegar.

Podaj jaki wznios masz na tych prętach/ łączniku....ile stopni.
