Autor:  mgr [ 19 maja 2015, o 17:56 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

Okleiłem dziś poziomy, przymiarka całości :D
Załącznik:
SAM_4462_40.jpg [ 317.56 KiB | Przeglądany 5440 razy ]

Załącznik:
SAM_4463_40.jpg [ 292.28 KiB | Przeglądany 5440 razy ]

Załącznik:
SAM_4464_40.jpg [ 316.91 KiB | Przeglądany 5440 razy ]

Załącznik:
SAM_4465_40.jpg [ 306.5 KiB | Przeglądany 5440 razy ]


W takim stanie Kobuz waży 720 gram.

Autor:  milo [ 19 maja 2015, o 20:57 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

Ale piękny :D Za parę dni biorę się za swojego :) .

Autor:  mgr [ 24 maja 2015, o 08:45 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

Skrzydła kompletne.
Lotki wklejone na silikon. Wyszło dobrze, choć ciężko było oderwać taśmę.
Podczas odrywania mocno ciągnęła silikon. Podejrzewam, że to przez za długi kontakt.
Pierwszy raz zostawiłem lotki podczas klejenia na noc. Wcześniej zrywałem taśmę po 2 godzinach i nie było takiego efektu.
No ale jest dobrze, lotki ruszają się w pełnym zakresie bez znacznych oporów.
W jednym skrzydle lżej niż w drugim - miałem tam większą szczelinę.
Zużyłem po 2ml silikonu na lotkę.
Prezentuje się tak:
Załącznik:
SAM_4482_40.jpg [ 232 KiB | Przeglądany 5388 razy ]


Teraz pozostało je uzbroić w serwa, orczyki. Nakleić końcówki skrzydeł i gotowe.

Autor:  piter216 [ 29 maja 2015, o 22:09 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

Czekając na folie do oklejenia skrzydeł pomyślałem że trochę pusto w kabince i trzeba coś z tym zrobić :D no i się zaczęło :lol:
pierwsze pytanie jakie są przyrządy bo na tym zdjęciu nie wyraźnie widać
Załącznik:
gszd21-08.jpg [ 53.28 KiB | Przeglądany 5347 razy ]

a drugie pytanie jak wydrukować tarcze zegarów o średnicy 10 i 8 mm żeby były widoczne .
macie na to jakiś patent ?
a tu już moje przymiarki do kokpitu
Załącznik:
DSCF5192_resized.JPG [ 64.36 KiB | Przeglądany 5347 razy ]

Autor:  milo [ 29 maja 2015, o 22:26 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

Od lewej: busola, wariometr, prędkościomierz, wysokościomierz... na dole od lewej: miernik przyśpieszeń (?), chyłomierz poprzeczny z zakrętomierzem no i coś między nimi, może chyłomierz podłużny albo jakieś pstryczki ;) . Patentu nie mam bo nie robiłem.

Autor:  mgr [ 30 maja 2015, o 07:37 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

To zdjęcie może będzie bardziej pomocne (Z tematu: viewtopic.php?f=63&t=295).

download/file.php?id=8222&mode=view

Autor:  milo [ 30 maja 2015, o 09:38 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

U dołu, pierwszy po lewej to miernik przyśpieszeń/akcelerometr, na pewno. Między nimi włącznik zakrętomierza i odpowiednie tabliczki zał/wył do zakrętaka.

Autor:  pepcio 11 [ 30 maja 2015, o 14:14 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

Piotrek!
Zerknij do tematu "Przyrządy do modelu" w "Warsztat"."Milo" otrzymał ode mnie plik w Wordzie gdzie można powiększać i zmniejszać przeze mnie narysowane przyrządy. Wydruk na drukarce laserowej (czarno-biały) jest bardzo wyraźny nawet przy fi 8 mm. ;) Ja to stosuję i twierdzę ,że do modeli tej wielkości w zupełności wystarczy.Przyrządy po naklejeniu przykrywasz cienką przezroczystą folią i wykonujesz na wierzch czarną maskownicę. Lub tak jak zrobił to "molej' można wykonać całość tablicy jako wydruk ( w kolorze). :lol:

Autor:  piter216 [ 30 maja 2015, o 19:44 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

To jest myśl :D a wiecie że kokpit w Kobuzie i Piracie są takie same ( tylko przyrządy pozamieniane miejscami ) ;)
Kobuz
Załącznik:
kobuz3nahadesowejwsipul.jpg [ 293.57 KiB | Przeglądany 5286 razy ]

Pirat
Załącznik:
pirat - zegary.jpg
pirat - zegary.jpg [ 385.25 KiB | Przeglądany 5286 razy ]

Autor:  piter216 [ 4 cze 2015, o 15:35 ]
Tytuł:  Re: SZD-21 "Kobuz 3"

Skrzydełka oklejone, folia oracover standard white , red i silver . Srebrną ciężko się kładło, jak to Sławek mawia szału nie ma :lol:
Załącznik:
DSCF5217_resized.JPG [ 68.45 KiB | Przeglądany 5237 razy ]

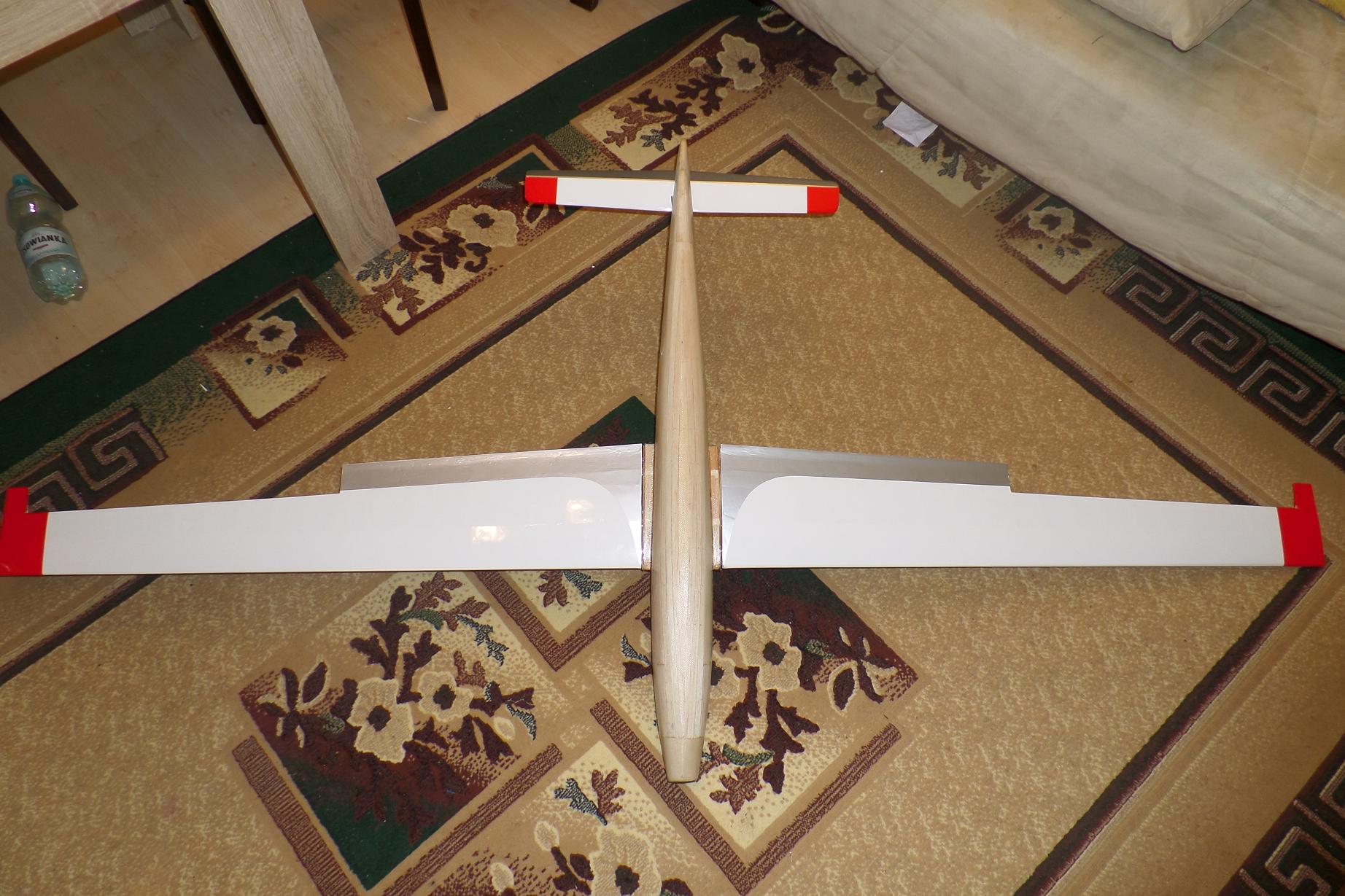

Kontrola też musiała być :lol:
Załącznik:
DSCF5222_resized.JPG [ 73.1 KiB | Przeglądany 5237 razy ]
