| Autor: | Paweł [ 13 lut 2016, o 23:57 ] |
| Tytuł: | Re: SZD-15 "Sroka" |
Rysowanie małymi kroczkami nadaje kształt "ptaszysku" Załącznik:
|
|
| Autor: | Paweł [ 17 mar 2016, o 22:45 ] |
| Tytuł: | Re: SZD-15 "Sroka" |
Po krótkiej przerwie ciąg dalszy rysowania: podwozie (przekrój pionowy przy 8-mej wrędze) i pierwsze wręgi kadłuba. Załącznik: Załącznik:
|
|
| Autor: | Paweł [ 2 kwie 2016, o 21:24 ] |
| Tytuł: | Re: SZD-15 "Sroka" |

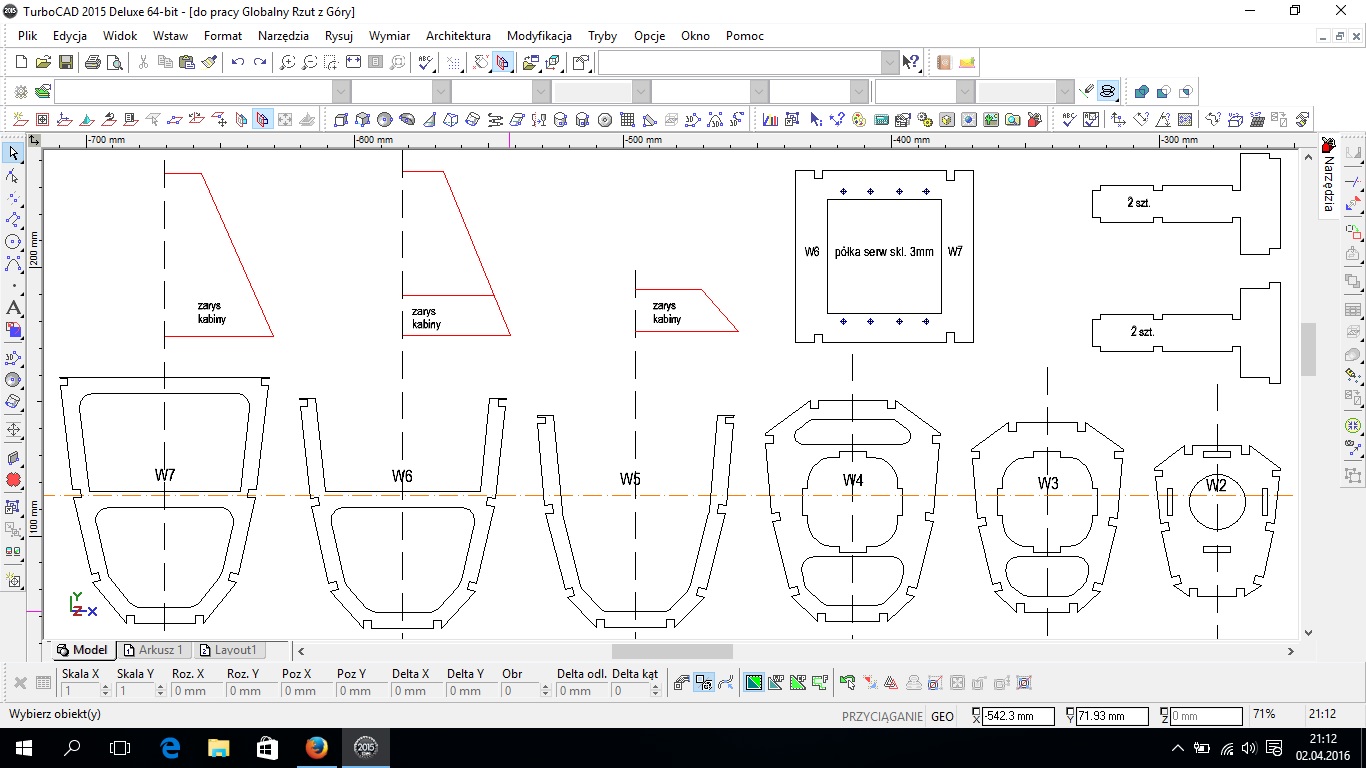

Po sam nie wiem już ilu podejściach chyba tym razem ostatecznie zakończyłem sprawę przednich wręg. Już nie chce mi się opisywać co było nie tak i dlaczego Załącznik:
|
|
| Autor: | Paweł [ 10 kwie 2016, o 20:28 ] |
| Tytuł: | Re: SZD-15 "Sroka" |
Udało mi się rozrysować pionowy. Muszę tylko jeszcze popracować nad tym, abym nie tylko ja wiedział o co chodzi na tym rysunku.... Załącznik: pionowy.png [ 19.17 KiB | Przeglądany 6983 razy ] |
|
| Autor: | Osa [ 10 kwie 2016, o 22:01 ] |
| Tytuł: | Re: SZD-15 "Sroka" |
Czy ja dobrze kombinuję, że W2, W3, W4 będą związane tymi elementami opisanymi 2szt i 2szt? Czy możesz na tym etapie wyjaśnić po co taki zabieg? |
|
| Autor: | Paweł [ 11 kwie 2016, o 13:20 ] |
| Tytuł: | Re: SZD-15 "Sroka" |
Po części Twoja Adaś koncepcja jest słuszna, ale tylko po części |
|
| Autor: | Osa [ 11 kwie 2016, o 23:15 ] |
| Tytuł: | Re: SZD-15 "Sroka" |
Ciekawy zabieg się szykuje, co do ustalania wręg wspomnianych to było oczywiste, że będą "ustalone" podłużnicami. Dlatego wpadł mi w oko ten zadziwiający zabieg, kombinowałem coś z mocowaniem wyczepu ale jak widać masz zupełnie inny koncept. Dzięki Pawełku za wyjaśnienie. |
|
| Autor: | pepcio 11 [ 28 lip 2017, o 11:03 ] |
| Tytuł: | Re: SZD-15 "Sroka" |
Paweł. Jak będziesz miał opracowane skrzydła w CAD to chętnie bym w przyszłości przechwycił formatki Załącznik:
|
|
| Autor: | mgr [ 3 maja 2019, o 18:30 ] |
| Tytuł: | Re: SZD-15 "Sroka" |
Paweł, czy udało Ci się dorysować model do końca ? Sroka wygląda bardzo ciekawie, chętnie bym zbudował prototyp jeśli takowy jeszcze nie powstał |
|
| Autor: | Paweł [ 5 maja 2019, o 18:14 ] |
| Tytuł: | Re: SZD-15 "Sroka" |
Hmmmm... No nie "dorysowałem" do końca. Stanęło na tym etapie rysowania jak pokazałem w wątku. A co będzie dalej? Zaprawdę powiadam Wam, nie wiem |
|
