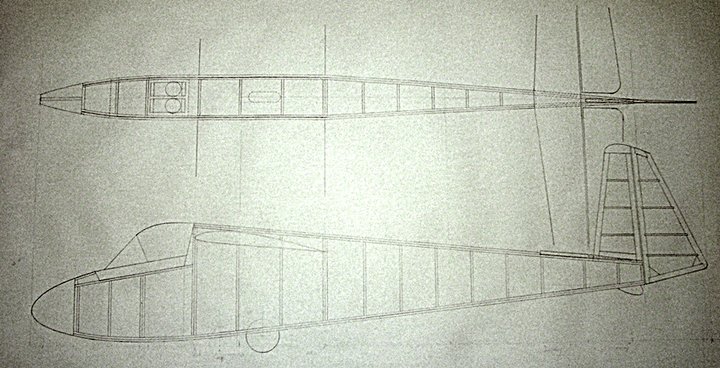

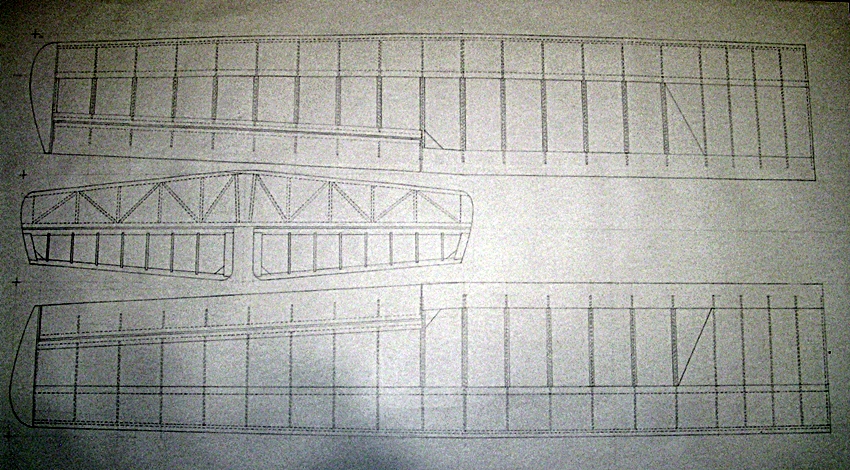

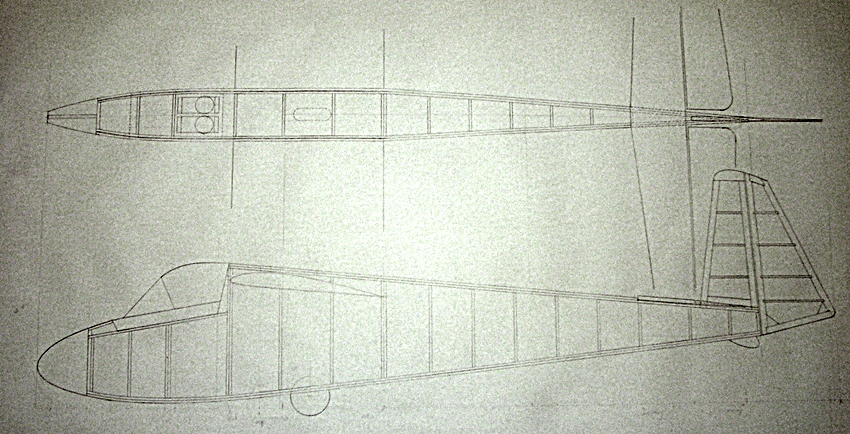

Następna propozycja do ADW Easy Model ma rozpiętość 200cm. Technologia budowy (przewidywana) podobnie jak w PaF 1. Choć, po pewnym zastanowieniu, może ulec modyfikacji na rzecz laminatu zamiast kratownicy. Jeszcze zobaczymy. Poza tym model ma dość zbliżone parametry jak PaF - profil też S3021, cięciwa 180mm, od połowy mniej więcej płata zbieżna do 140 mm na końcówce. Współczynnik A - 0,46. Jak zwykle przepraszam za jakość zdjęć

_________________
Pozdrawiam
Paweł
SAM 18-016

O takich skrzydłach myślałem do PaF !. Ale rozbujało się. Nic ,tylko "cadować" i budować.
Z tym drugim poradziłbym sobie ale z pierwszym to zostawię młodszym.
Sroczka fajna!

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

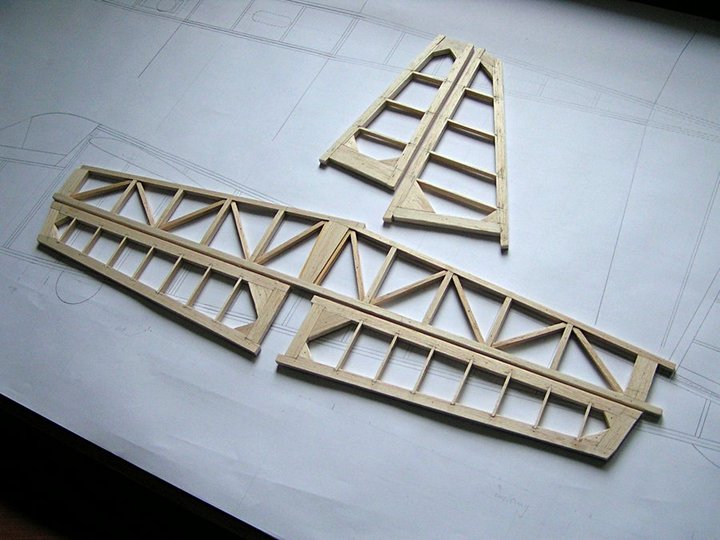

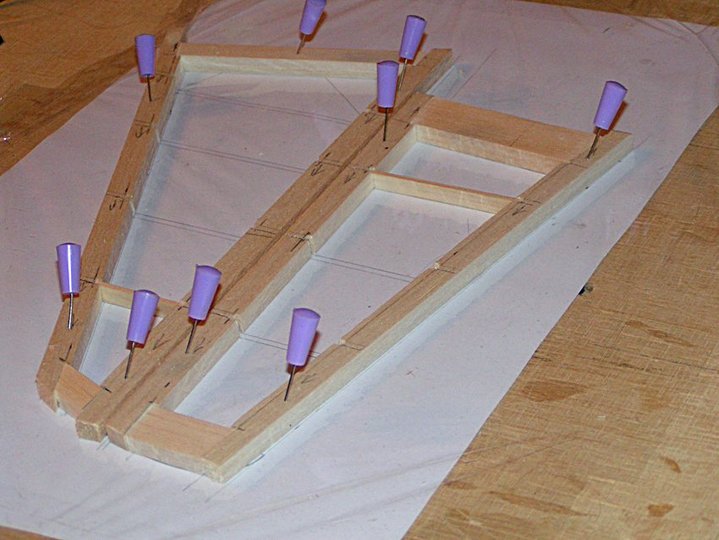

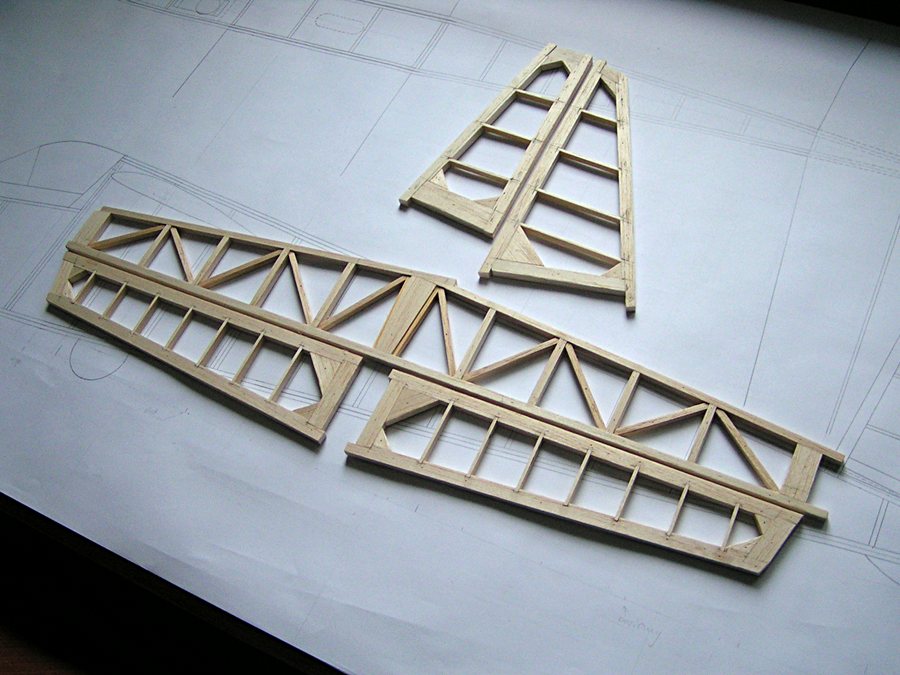

Budowa Sroki też już ruszyła Zamierzam, ze względu choćby na niemalże identyczną konstrukcję, prowadzić ją równolegle z budową PaF-a. Jak to u mnie zacząłem od usterzenia.


Budowa obu modeli, mam przynajmniej taką nadzieję, stanie się bardziej dynamiczna po uzupełnieniu zasobów materiałowych Teraz jest jeszcze troszkę roboty przy usterzeniach - trzeba zeszlifować, nadać właściwe kształty, okleić płaszczyzny balsą - w Sroce stateczniki, w PaF-ie również powierzchnie sterowe.

_________________
Pozdrawiam
Paweł
SAM 18-016

Paweł!

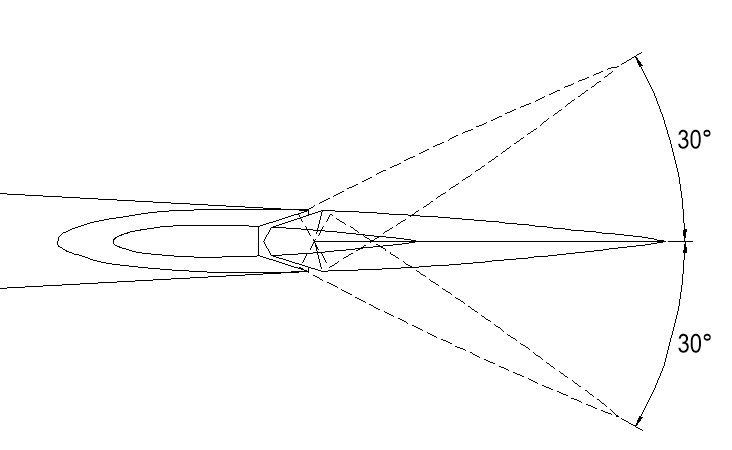

Na tym etapie proponowałbym Tobie wykonać w części centralnej statecznika poziomego wzmocnienie aby dać tam śrubkę M2,M3 żeby mieć możliwość zmiany ustawienia kąta statecznika. Może to okazać się przydatne przy oblatywaniu.

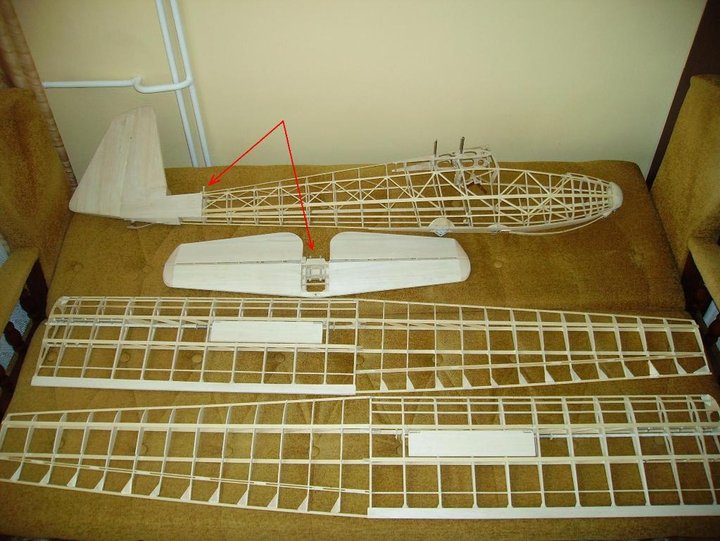

Coś podobnego jak zrobiłem to w dużej "SROCE".


"Sroka" będzie cała pomarańczowa czy pomarańczowo -kremowa jak "Salamandra"?

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Pawle te listewki na SW i SK jakie mają wymiary?

"Sroki" w całości były malowane na kolor jasno pomarańczowy a oznakowania na czarno. Srok zbudowano w serii tylko 20 sztuk plus dwa prototypy. Jak się okazało "Komar" okazał się lepszym szybowcem

_________________
...Kto nie ma wyczucia prędkości i wydoskonalonej precyzji ruchów niewiele zwojuje....

Pozdrawiam: Tadeusz

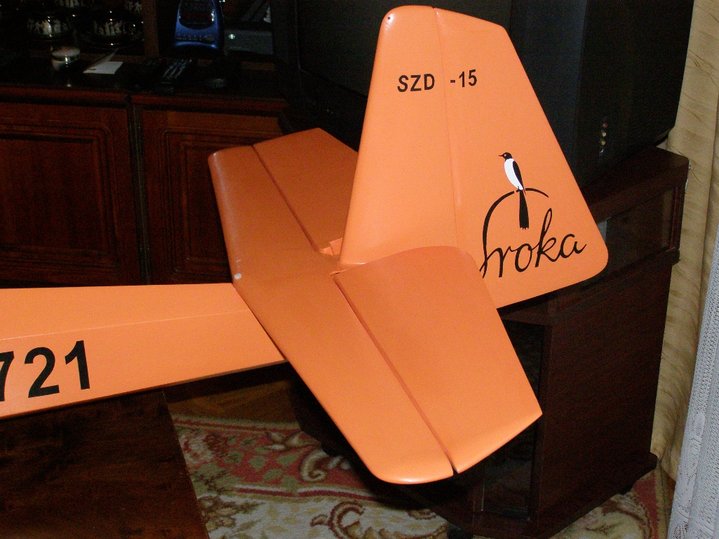

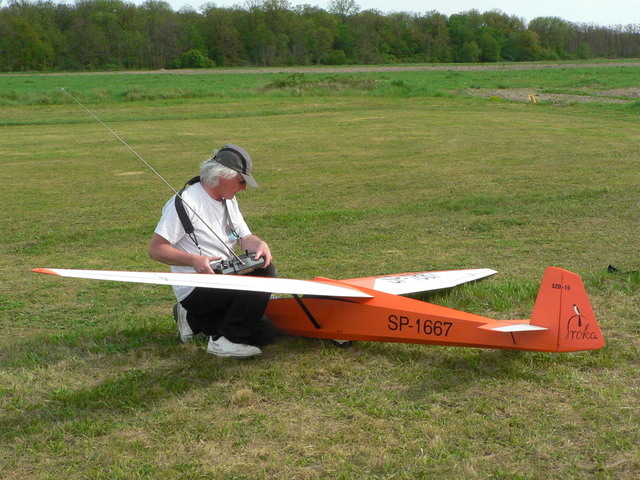

Tadeusz! Moje pytanie o barwy wzięło się stąd, gdyż nasz kolega z forum Tomek G. zbudował przed laty "Srokę" z dwoma kolorami. Te malowanie chyba istniało. Co tu mówić - przepiękna. Na naszym forum jest film z lotu.
Zdjęcia Tomka pobrane z PFM

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

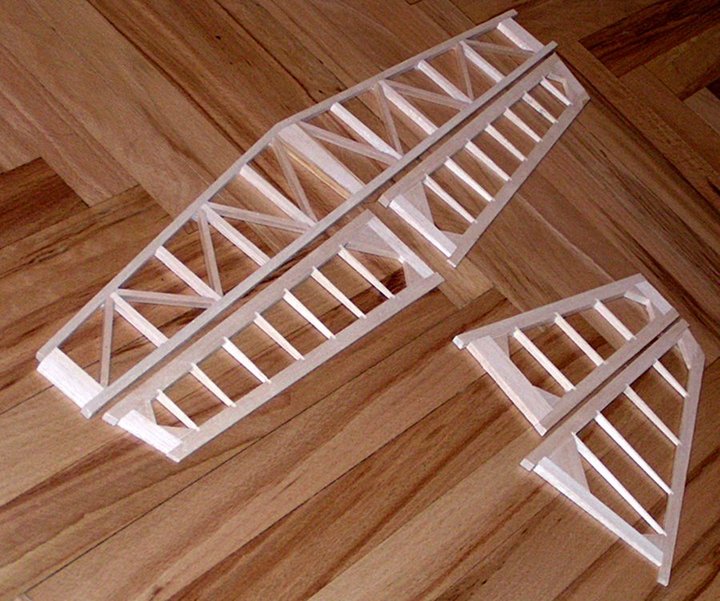

Mirek - mocowanie statecznika, to o czym piszesz, jest oczywiście przewidziane - będzie możliwość regulacji. Tym czasem zakończyłem prace nad usterzeniem. Tak jak w PaF-ie - najpierw zeszlifowanie na właściwą grubość:

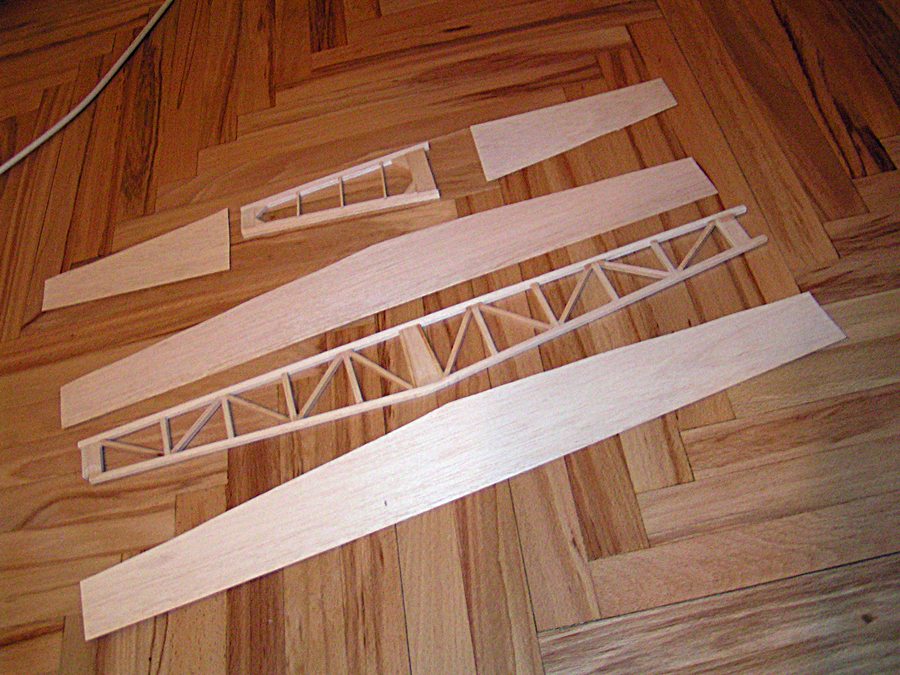

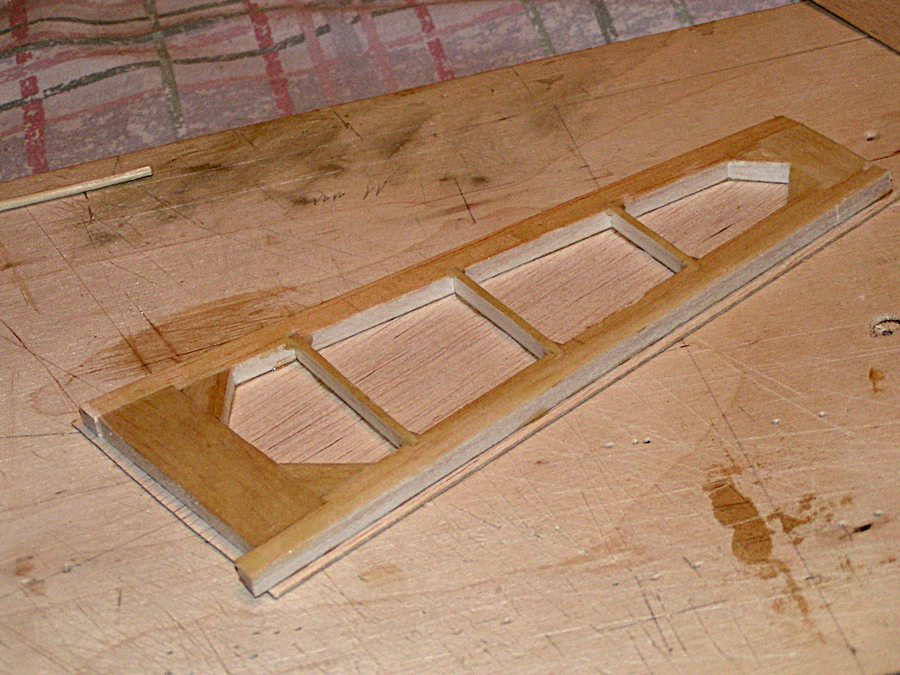

Następnie wycięcie formatek i oklejanie balsą 0.8 mm:

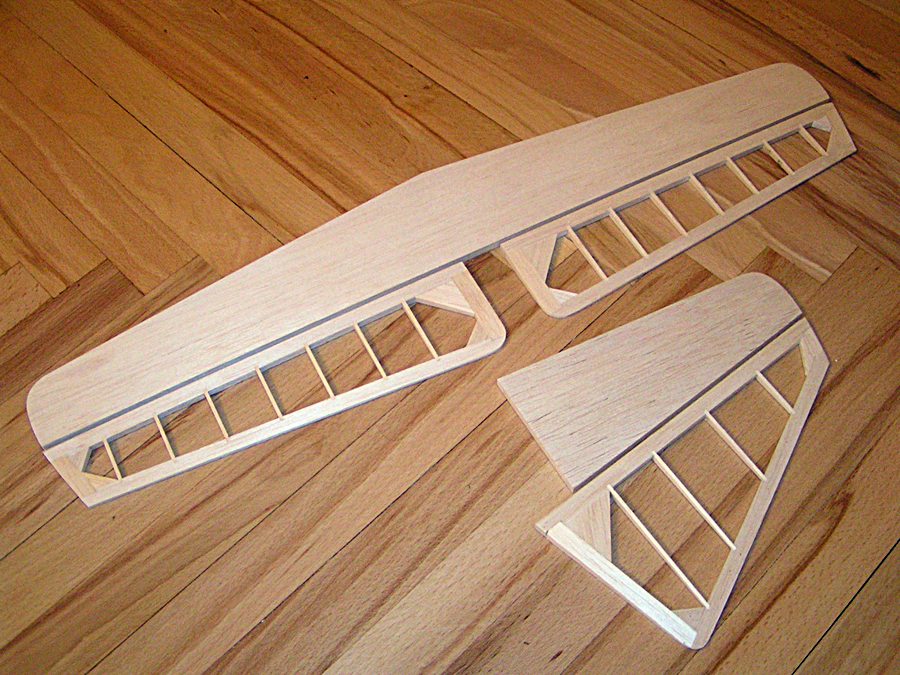

Na koniec oszlifowanie całości i nadanie kształtów:

Wszystko jest "jak na teraz" robione identycznie jak w PaF-ie, więc nie ma chyba potrzeby szczegółowego rozbudowywania wątku. Budowa obu modeli postępuje jednocześnie. Oczywiście, o ile będą jakieś zasadnicze różnice, przedstawię je osobno. Co do ciężaru to usterzenie w tej formie wykonania waży 42g . I tak jak w PaF-ie - wykończenie ostateczne elementów będzie zrobione przy przymiarkach całości do kadłuba .

_________________
Pozdrawiam
Paweł
SAM 18-016

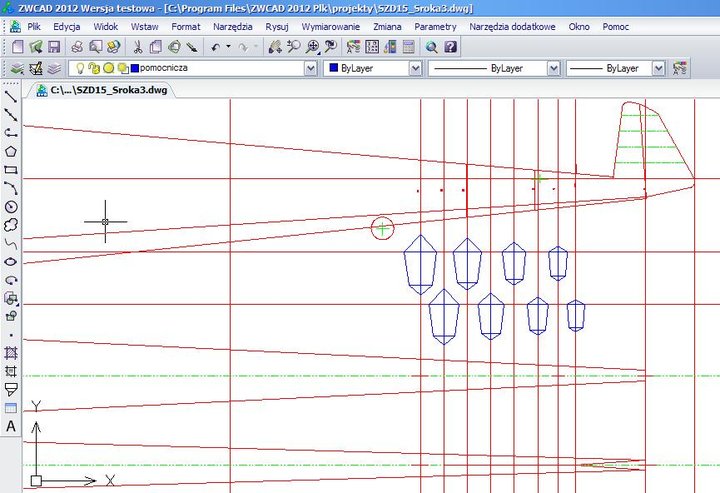

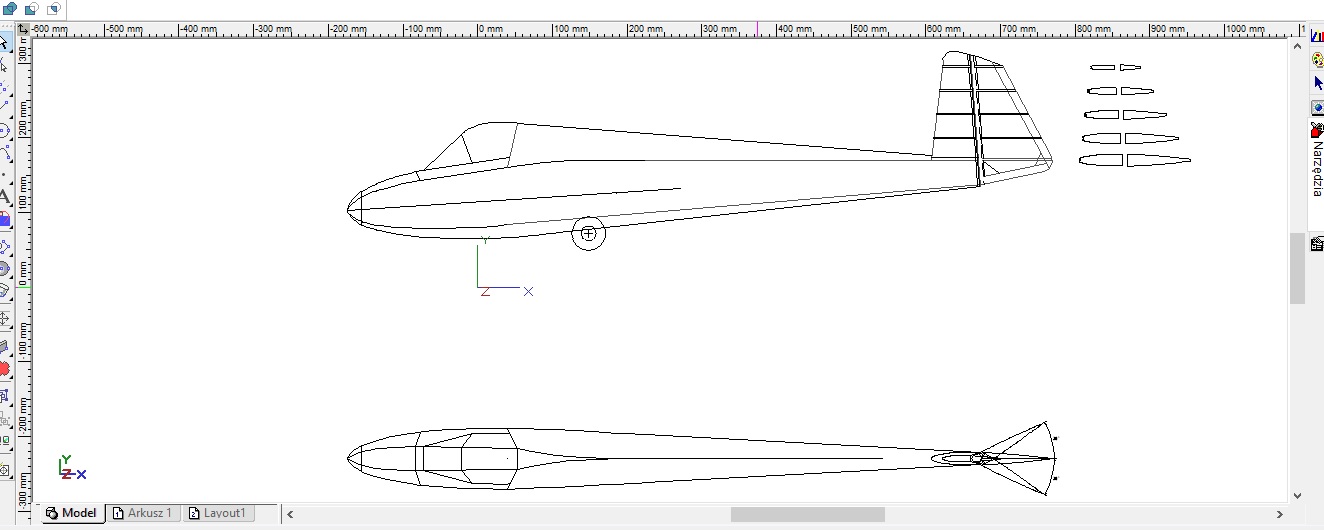

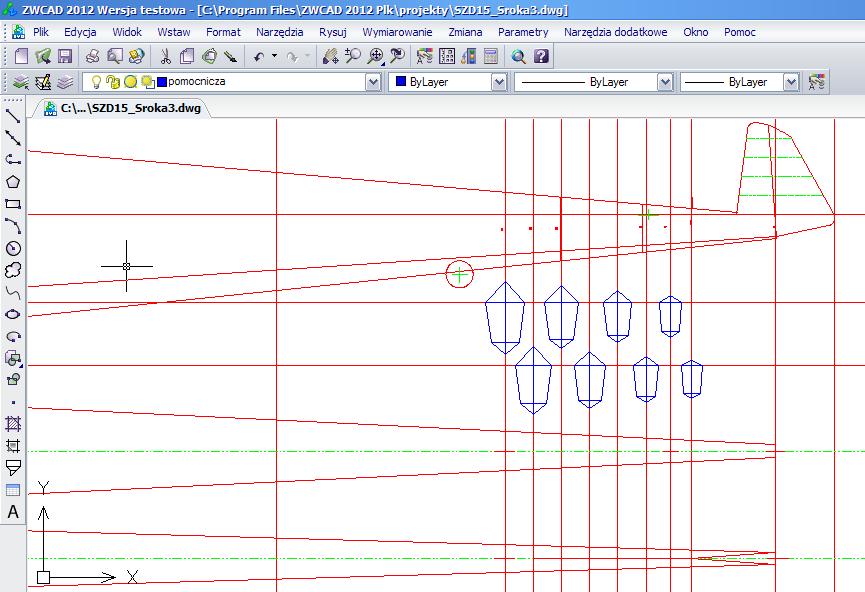

W związku z tym, że zacząłem bawić się CAD-em (a właściwie postanowiłem spróbować ) powstały pierwsze rysunki Sroki w zwCAD. Na teraz narysowałem tył kadłuba, pionowy i wyciągnąłem kilka wręg:

_________________
Pozdrawiam
Paweł
SAM 18-016

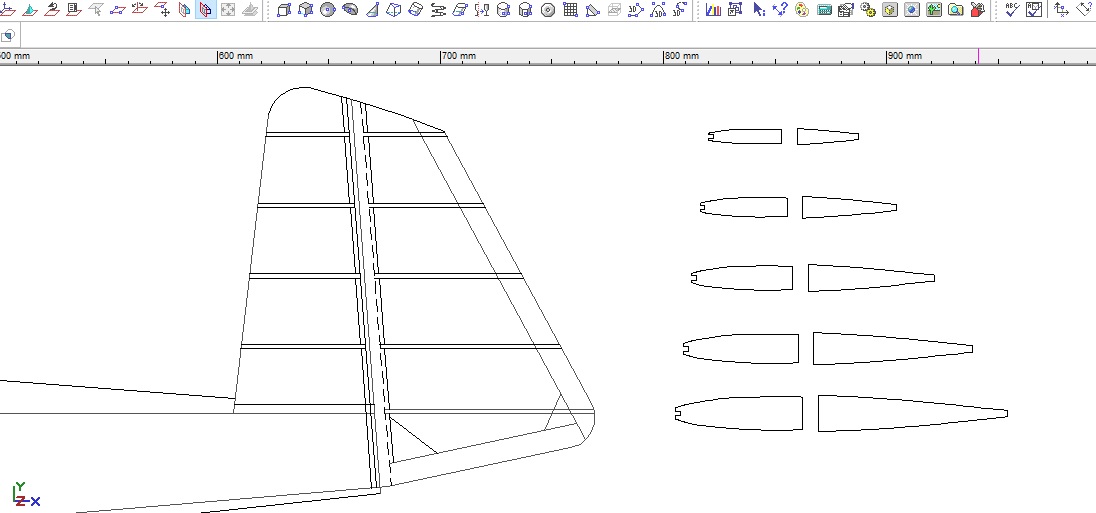

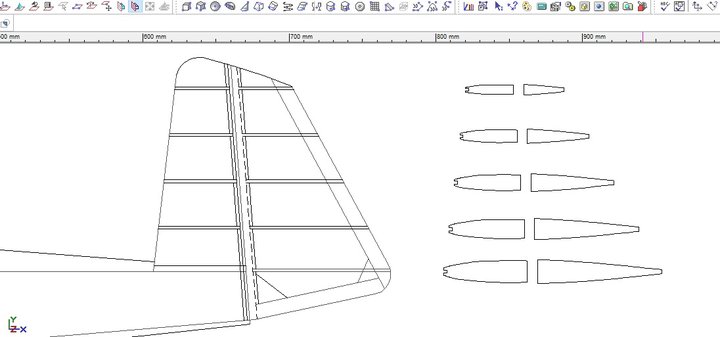

Powoli, ale jednak Rysowanie posuwa się do przodu
