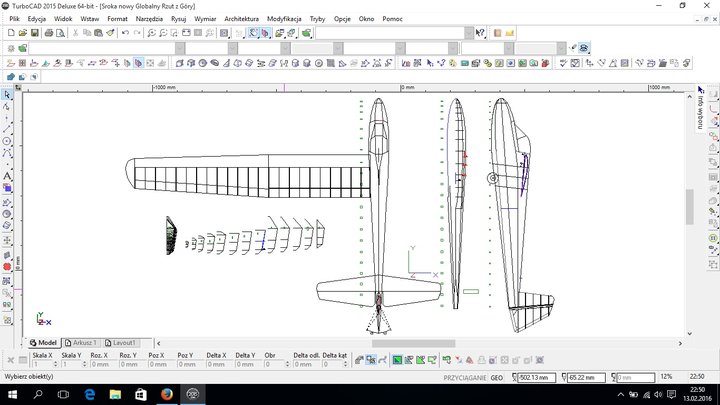

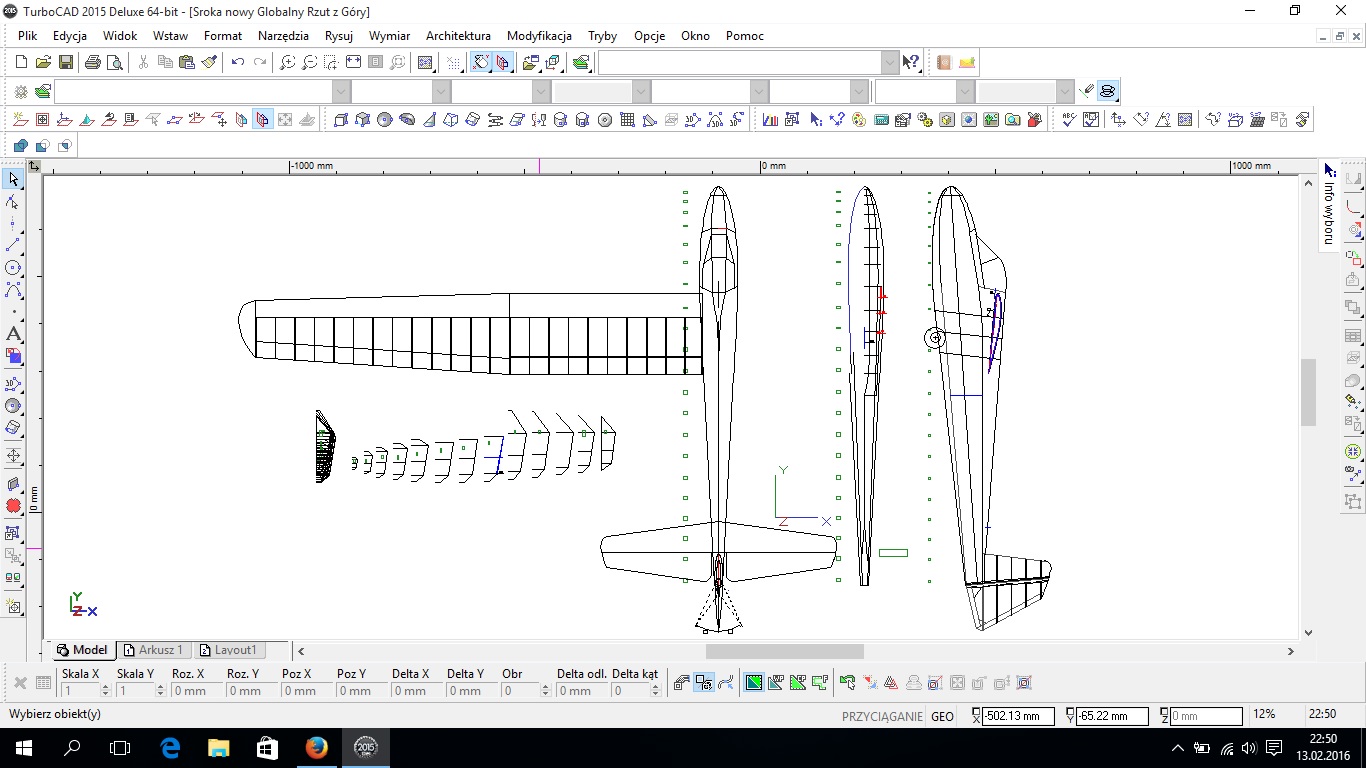

Rysowanie małymi kroczkami nadaje kształt "ptaszysku" ;) . I już coraz bliżej finału (rysowania ;) ) :D
Załącznik:
prawie całość.jpg
prawie całość.jpg [ 221.95 KiB | Przeglądany 16445 razy ]

_________________
Pozdrawiam :)
Paweł
SAM 18-016
Na górę
 Wyświetl profil

Paweł
Post: 17 mar 2016, o 22:45
Offline
Administrator
Awatar użytkownika

Rejestracja: 3 kwie 2013, o 13:14
Posty: 562
Lokalizacja: Warszawa

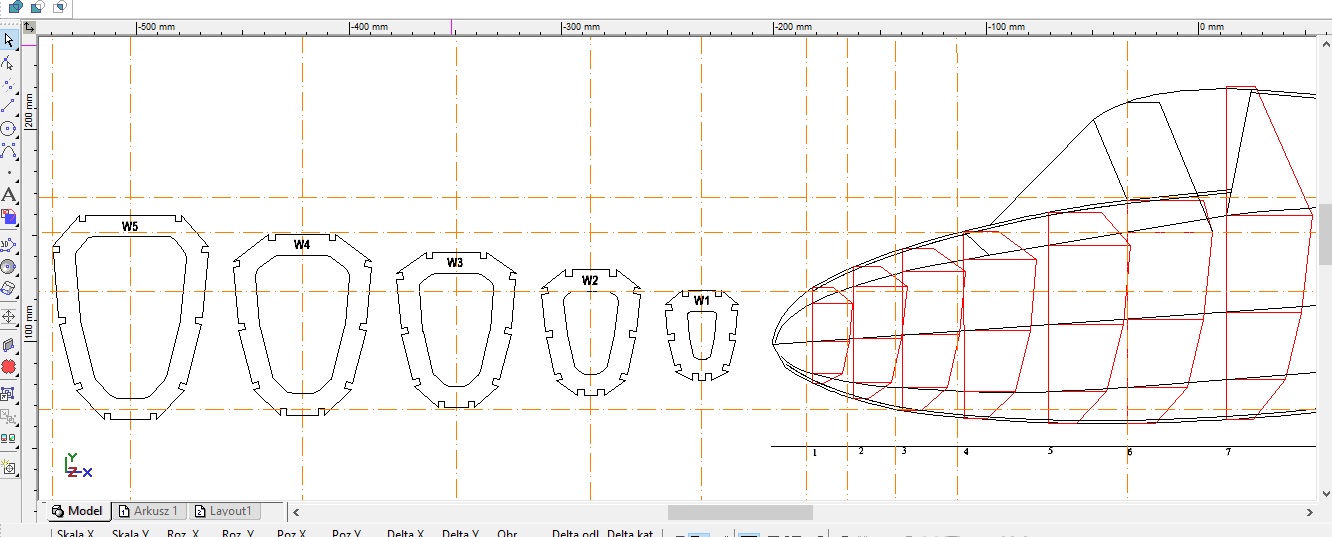

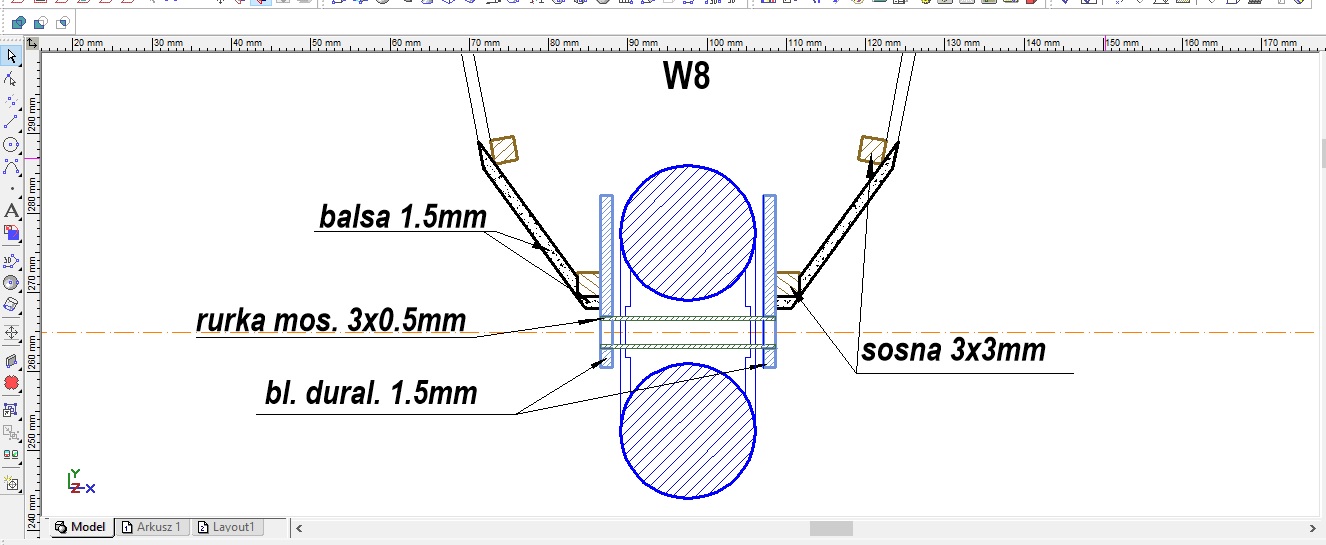

Po krótkiej przerwie ciąg dalszy rysowania: podwozie (przekrój pionowy przy 8-mej wrędze) i pierwsze wręgi kadłuba.
Załącznik:
Sroka podw..jpg
Sroka podw..jpg [ 157.66 KiB | Przeglądany 16376 razy ]

Załącznik:
Sroka wręgi.jpg
Sroka wręgi.jpg [ 176.61 KiB | Przeglądany 16376 razy ]

_________________
Pozdrawiam :)
Paweł
SAM 18-016
Na górę
 Wyświetl profil

Paweł
Post: 2 kwie 2016, o 21:24
Offline
Administrator
Awatar użytkownika

Rejestracja: 3 kwie 2013, o 13:14
Posty: 562
Lokalizacja: Warszawa

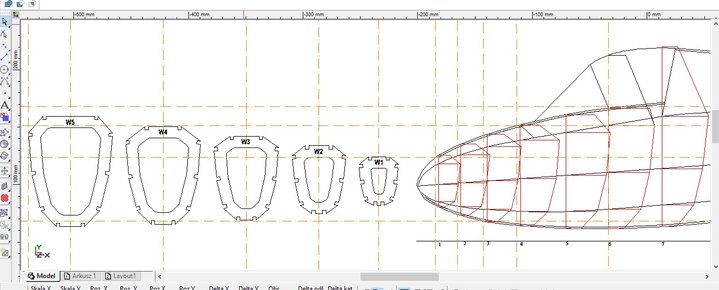

Po sam nie wiem już ilu podejściach chyba tym razem ostatecznie zakończyłem sprawę przednich wręg. Już nie chce mi się opisywać co było nie tak i dlaczego :evil: :lol: . Ważne, że są :D
Załącznik:
wręgi 2-7.jpg
wręgi 2-7.jpg [ 246.51 KiB | Przeglądany 16317 razy ]

_________________
Pozdrawiam :)
Paweł
SAM 18-016
Na górę
 Wyświetl profil

Paweł
Post: 10 kwie 2016, o 20:28
Offline
Administrator
Awatar użytkownika

Rejestracja: 3 kwie 2013, o 13:14
Posty: 562
Lokalizacja: Warszawa

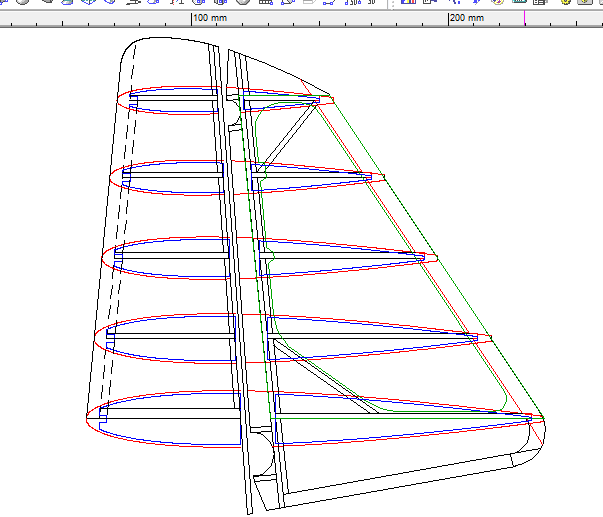

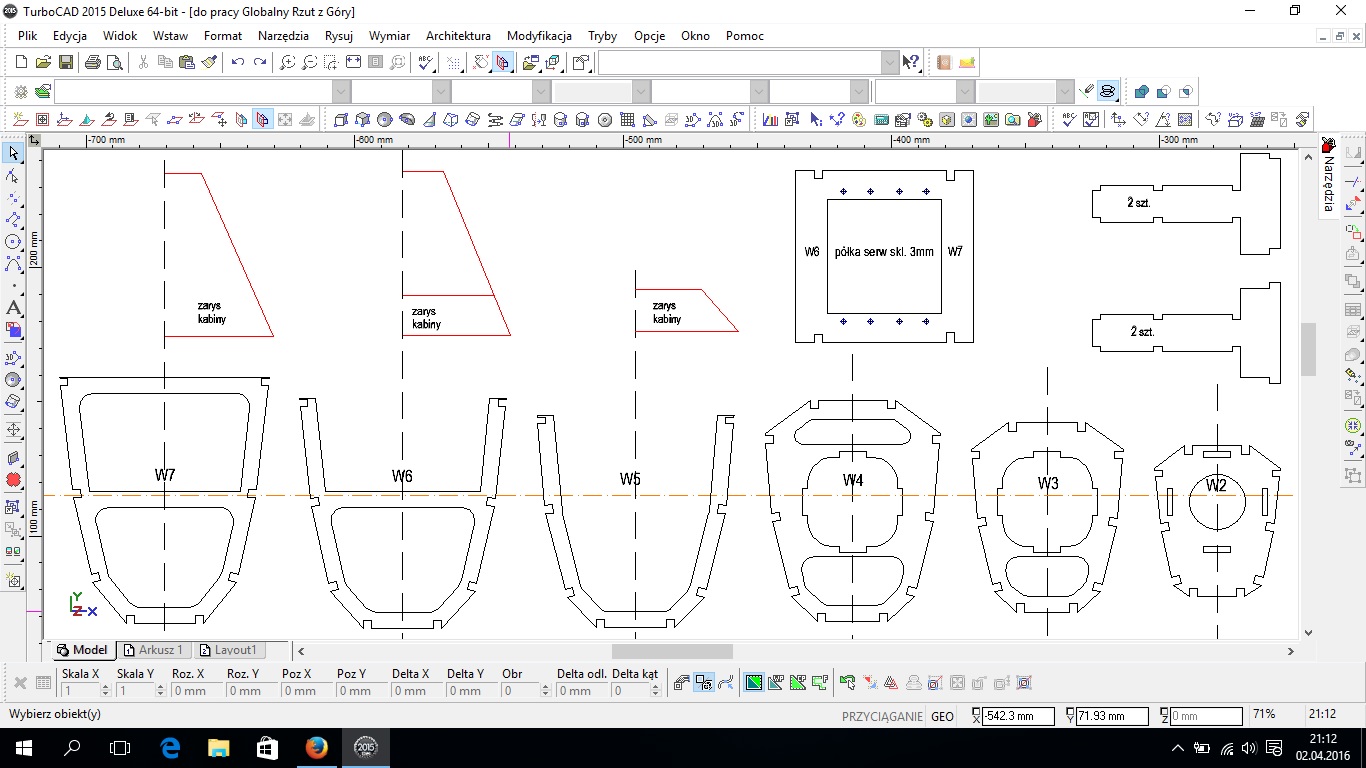

Udało mi się rozrysować pionowy. Muszę tylko jeszcze popracować nad tym, abym nie tylko ja wiedział o co chodzi na tym rysunku.... ;) :lol:
Załącznik:
pionowy.png [ 19.17 KiB | Przeglądany 16276 razy ]

_________________
Pozdrawiam :)
Paweł
SAM 18-016
Na górę
 Wyświetl profil

Osa
Post: 10 kwie 2016, o 22:01
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 wrz 2015, o 21:55
Posty: 104
Lokalizacja: Józefów
Czy ja dobrze kombinuję, że W2, W3, W4 będą związane tymi elementami opisanymi 2szt i 2szt?
Czy możesz na tym etapie wyjaśnić po co taki zabieg?

_________________
Pozdrawiam Adam
Na górę
 Wyświetl profil

Paweł
Post: 11 kwie 2016, o 13:20
Offline
Administrator
Awatar użytkownika

Rejestracja: 3 kwie 2013, o 13:14
Posty: 562
Lokalizacja: Warszawa
Po części Twoja Adaś koncepcja jest słuszna, ale tylko po części ;) Generalnie te elementy nie służą do "związania" w całość tych wręg. One (wręgi) będą "określone" pod względem położenia w całej konstrukcji, wklejonymi podłużnicami. Te elementy, o których piszesz to miejsce na akumulatory (4xAA). To, że będą również trzymały te wręgi, to tak po prostu wyszło. Nie wiem, czy to w czymś, poza miejscem na aku, pomoże, ale z pewnością w niczym nie zaszkodzi ;)

_________________
Pozdrawiam :)
Paweł
SAM 18-016
Na górę
 Wyświetl profil

Osa
Post: 11 kwie 2016, o 23:15
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 wrz 2015, o 21:55
Posty: 104
Lokalizacja: Józefów
Ciekawy zabieg się szykuje, co do ustalania wręg wspomnianych to było oczywiste, że będą "ustalone" podłużnicami. Dlatego wpadł mi w oko ten zadziwiający zabieg, kombinowałem coś z mocowaniem wyczepu ale jak widać masz zupełnie inny koncept. Dzięki Pawełku za wyjaśnienie.

_________________
Pozdrawiam Adam
Na górę
 Wyświetl profil

pepcio
Post: 28 lip 2017, o 11:03
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 lut 2013, o 21:44
Posty: 794
Lokalizacja: Elbląg
Paweł.
Jak będziesz miał opracowane skrzydła w CAD to chętnie bym w przyszłości przechwycił formatki :lol: . Chodzi mi po głowie projekt ZEFIRA 2. Skrzydła w kształcie ma podobne, jedynie część prostokątną trzeba będzie wydłużyć a zbieżną skrócić. To nie problem ;) . Sylwetka kadłuba ZEFIRA piękna, prawie jak u FOKI.
Załącznik:

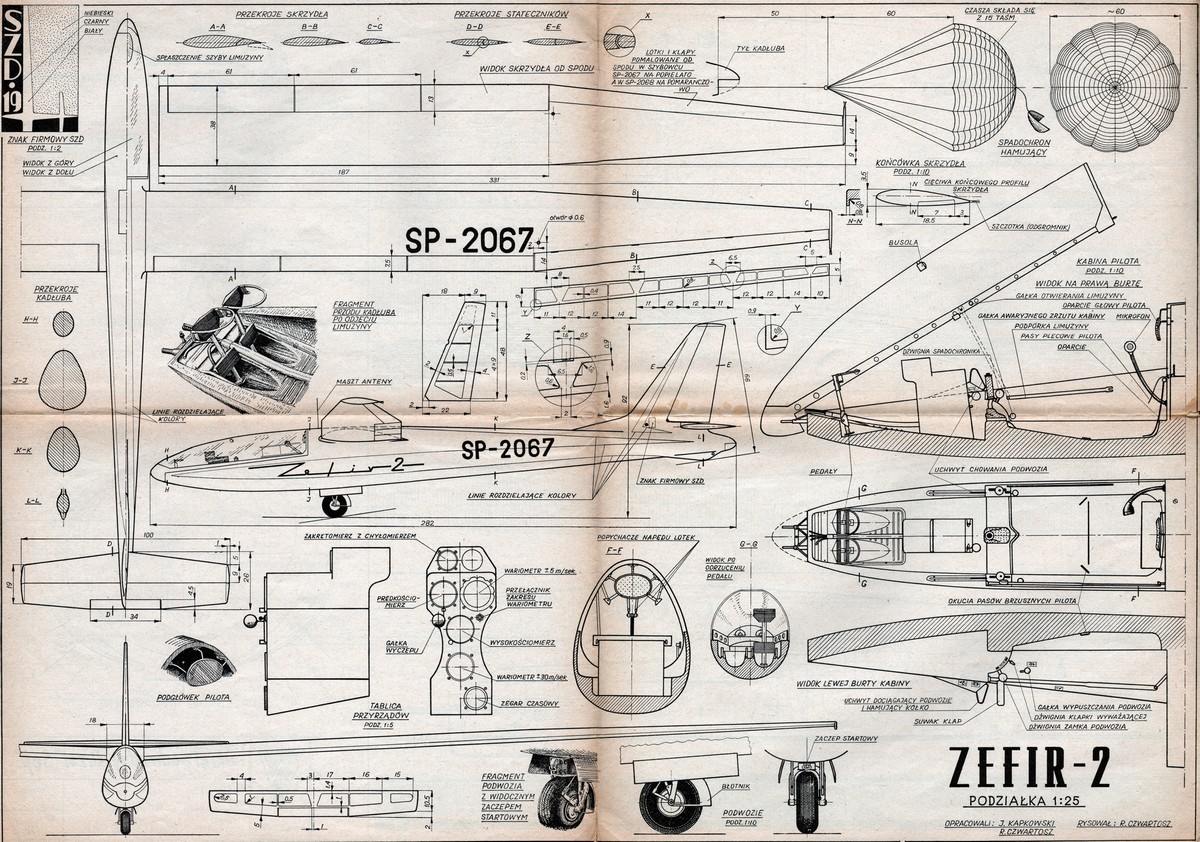

SZD-19_Zefir_2.jpg [ 383.15 KiB | Przeglądany 15573 razy ]

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek
Na górę
 Wyświetl profil

mgr
Post: 3 maja 2019, o 18:30
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk
Paweł,
czy udało Ci się dorysować model do końca ?
Sroka wygląda bardzo ciekawie, chętnie bym zbudował prototyp jeśli takowy jeszcze nie powstał :)

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
 Wyświetl profil

Paweł
Post: 5 maja 2019, o 18:14
Offline
Administrator
Awatar użytkownika

Rejestracja: 3 kwie 2013, o 13:14
Posty: 562
Lokalizacja: Warszawa
Hmmmm... No nie "dorysowałem" do końca. Stanęło na tym etapie rysowania jak pokazałem w wątku. A co będzie dalej? Zaprawdę powiadam Wam, nie wiem :oops: :oops: :oops:

_________________
Pozdrawiam :)
Paweł
SAM 18-016
Na górę
