Szymon czy udało ci się może nagrać jakiś filmik ze składania elementów bo chyba przy tym osiwieję a nie doję do tego

Witajcie

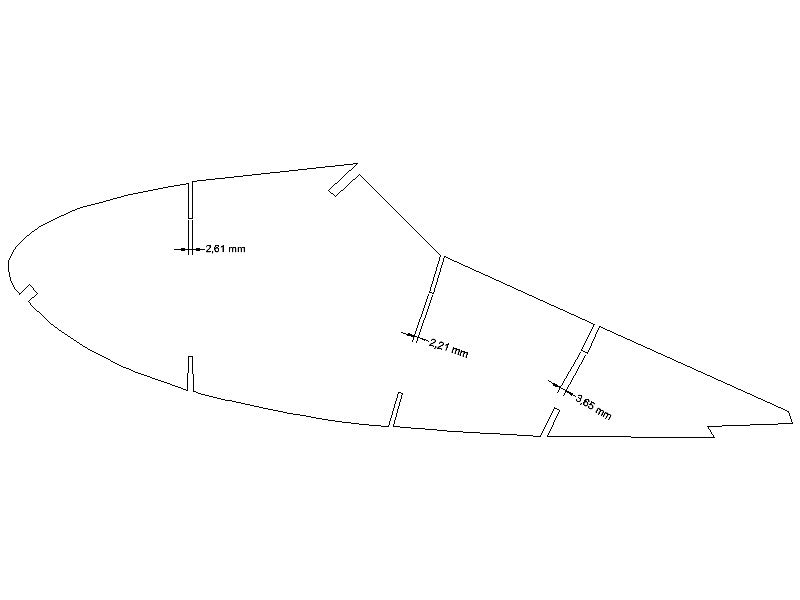

Postanowiłem trochę odświerzyć temat wicherka i tu pojawiło się pytanie, obrysowałem element z załącznika i okazało się że pokazuje mi jakieś dziwne wymiary chociaż rysowałem dokładnie po liniach z planów. Pytanie moje jest takie jak przeskalować rysunek żeby otrzymać wymiary zgodznie z planami i żeby zwymiarowane szczeliny wynosiły 1,5 mm a linie pomocnicze nadal znajdowały się na liniach z planów. Mam nadzije że zrozumiecie o co mi chodzi

Wyznacz linię symetrii (konstrukcyjną) a następnie obrysuj linią równoległą z offsetem 0.75 i będziesz miał to czego potrzebujesz. Przerysowanie z oryginalnych planów zawsze pokazuje skuchy i trzeba je poprawiać. Normalna sprawa.

Sławku nie bardzo wiem jak to zrobić czy możesz podrzucić jakiś drobny zrzut ekrany z informacja co gdzie zaznaczyć i jak zrobić te linie

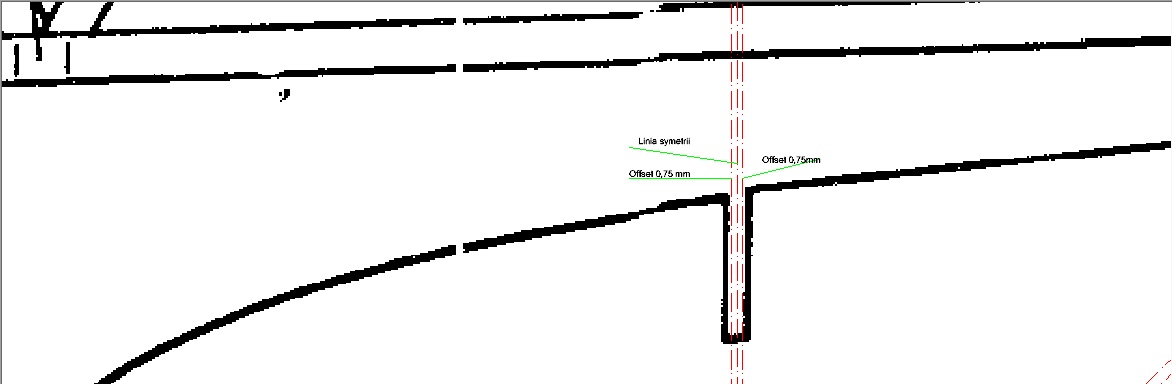

Pobawiłem się trochę i chyba udało mi się zrobić to o czym Sławku pisałeś i wyszło mi coś takiego

Podeślij plik CAD to pokażę o co mi chodzi.

Plik poszedł

Dokładnie o to mi chodziło.

mówisz Sławku o tym rysunku jpg a nie o pliku cadowskim. Jeszcze jak bym cię mógł poprosić żebyś pokazał na jakimś przykładzie jak zrobić mostki pod laser
