Problem jest w kupnych łącznikach węglowych. Producenci robią je z węgla jednokierunkowego. Wiele z tych tańszych rurek ma wytrzymałość mniejszą od rurki zrobionej z rękawa czy tkaniny szklanej.
Wiem że niektórych może to dziwić ale polecam testy w warunkach domowych. Powszechnie powtarzane jest twierdzenie że profile węglowe należy ciąć np pilnikiem a jeśli piłą to tylko taką o drobnych zębach. Zwyczajnie marnej jakości profile węglowe ulegają rozszczepieniu przy cięciu wzdłuż włókien. Tak się też dzieje gdy dynamicznie wielokrotnie wyginamy taki profil.
Przepraszam że odbiegłem od tematu

_________________
Pozdrawiam Krzysztof
Piłeś- nie pisz!

Na łączniki sprawdzają się pręty i rurki szklane.
Nie pękają. Sprawdzone i polecane

https://riku.pl/grupa/p/id/4717/kontekst/4717/

_________________
Pozdrawiam.
Stefan.

Wszyscy macie złe doświadczenie z węglem, to użyję stali. Milo - rozważam Twój 2 pkt.
mgr - o tak, pomysł całych żeber i dodatkach otworów też wydaje mi się lepszy, wzorowałem się na innych planach.
Zostawię dźwigar typu C, przed oklejeniem kesonem sprawdzę sztywność skrzydła - i ewentualnie dokleję sklejkę 3 mm zamykając skrzynkę.

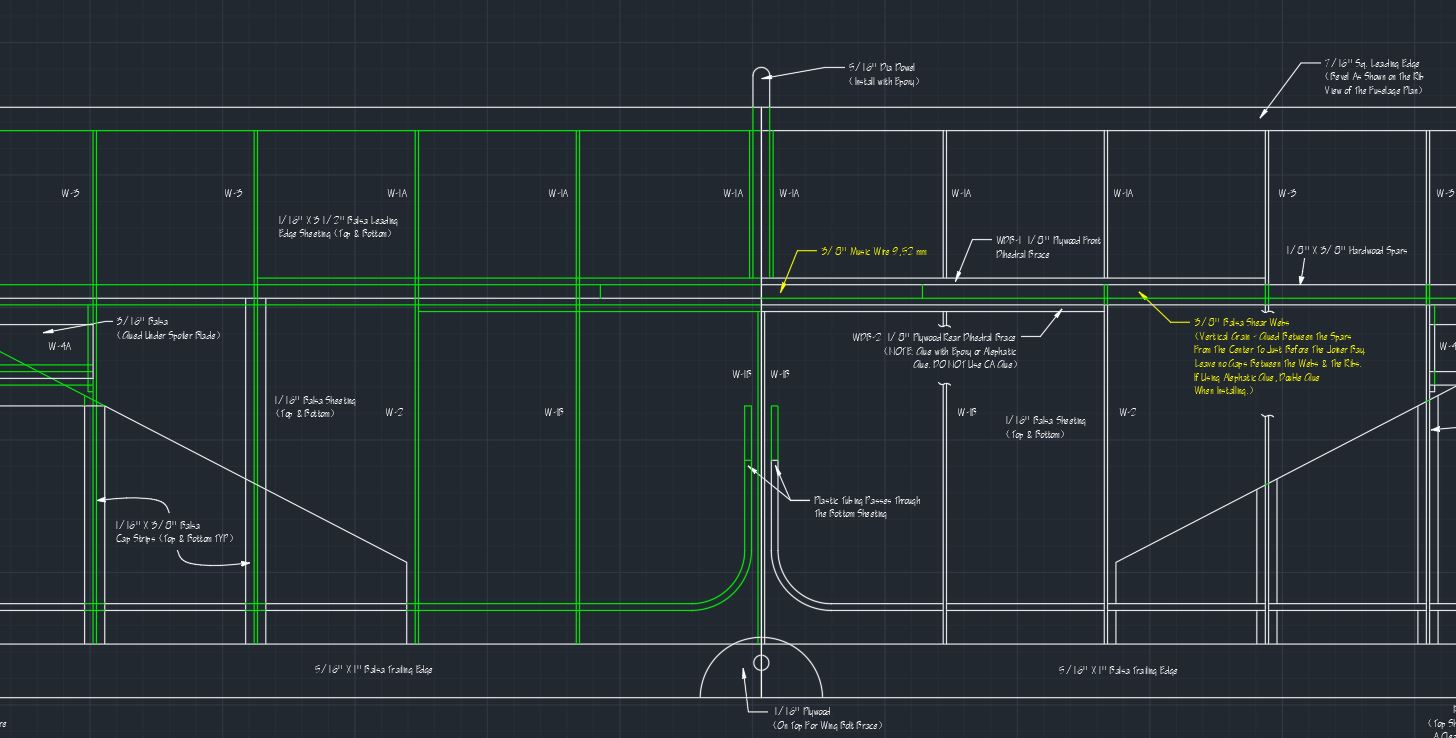

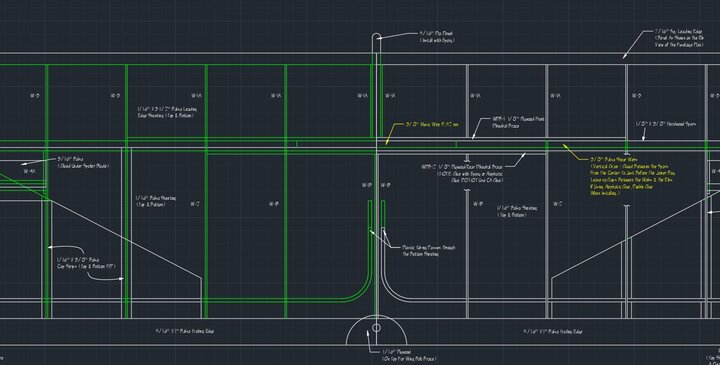

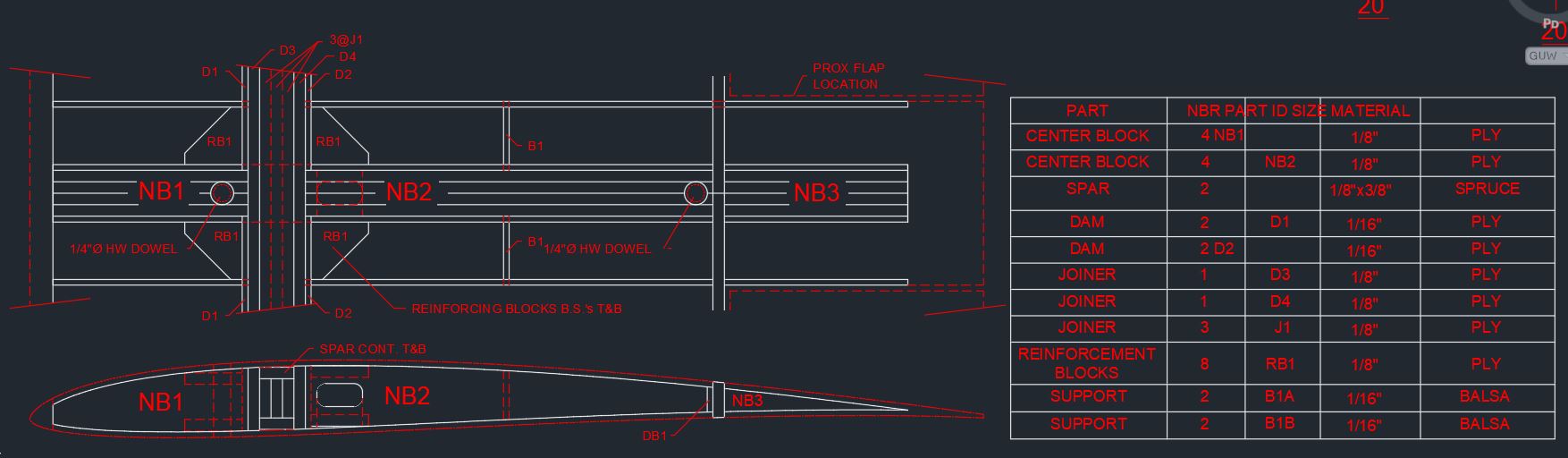

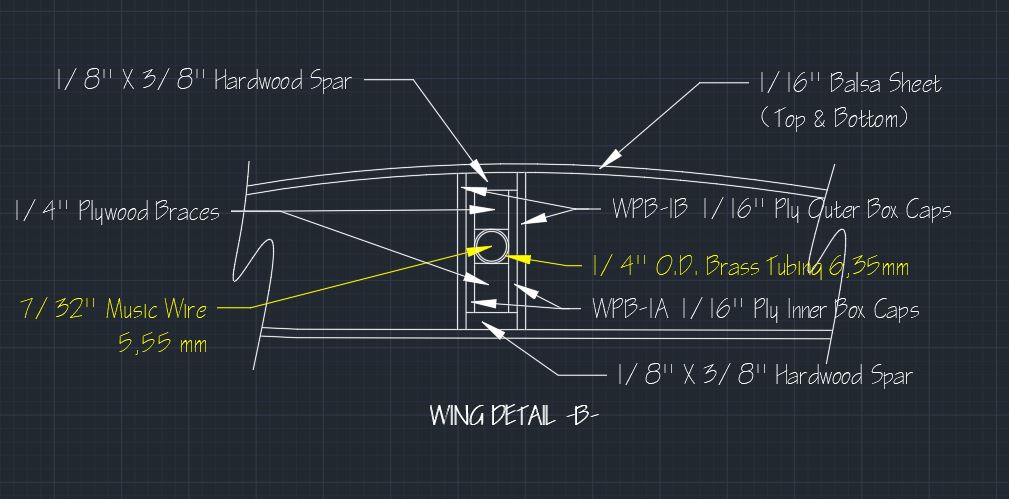

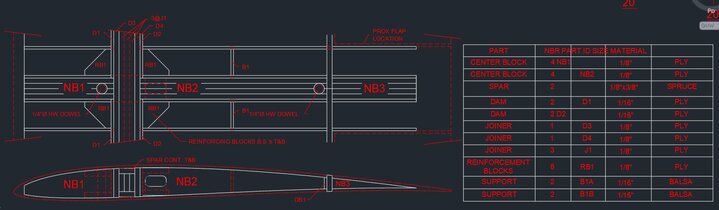

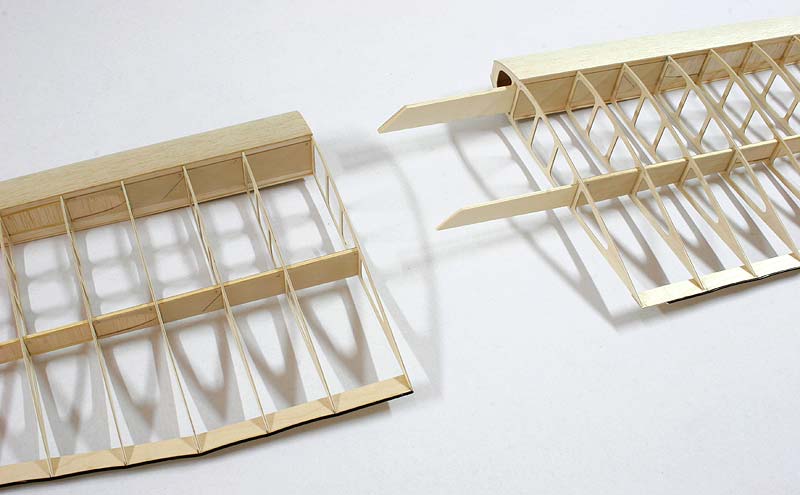

poniżej moje wzorce, gdzie żebra są ucinane na rzecz ciągłości dźwigara wraz z bagnetem:

_________________
Pozdrawiam Tomek

Stal jest dobra gdy trzeba model dociążyć np. z powodu wiatru.
To szybowiec, dbaj o masę.
Dobrze jest mieć bagnet lekki i drugi stalowy j/w.

_________________
Pozdrawiam.
Stefan.

Stefan dobrze radzi... Szybowiec termiczny - pilnuj masy. Nie ma co robić z niego pancernika. Akrobacji raczej nim nie planujesz kręcić.
Dla takiego szybowca 2 bagnety też ok. - lekki kiedy nie wieje, stalowy jak trzeba dociążyć.
W dużych szybowcach są bagnety w formie skrzynki całowęglowe i są mega wytrzymałe.
Jest jeszcze 1 wersja - rurka alu+pręt szklany do środka - taka kombinacja elastyczności i wytrzymałości. Kolega tak ma w 4m Juniorze a kręci nim akro.

_________________
Pozdrawiam Roman

Dobrze, aby wykonać bagnet od R1 do R4 mogę zastosować największa średnicę rurki: 8 mm. Nie ma takich szklanych - pozostaje AL z linku od Stefana - dzięki .
Roman, a jakie fi mają te bagnety u kolegi od 4m Juniora? Jeden czy dwa?
Naprawdę też nie chcę pancernika, akrobacji ani tym podobne. Nawet myślę, aby bardziej wycieniować żebra.

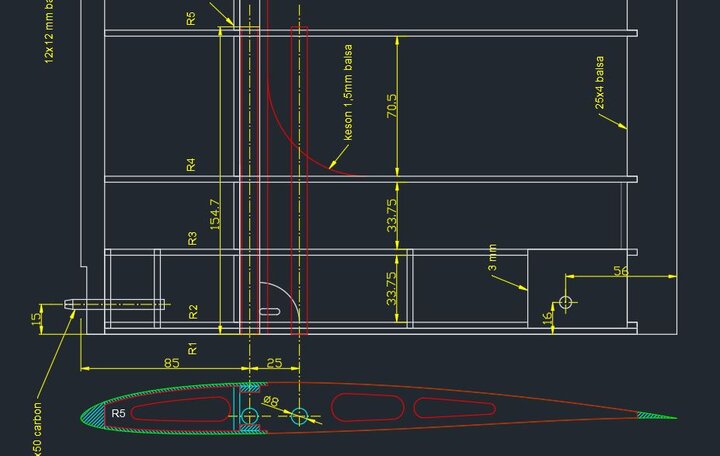

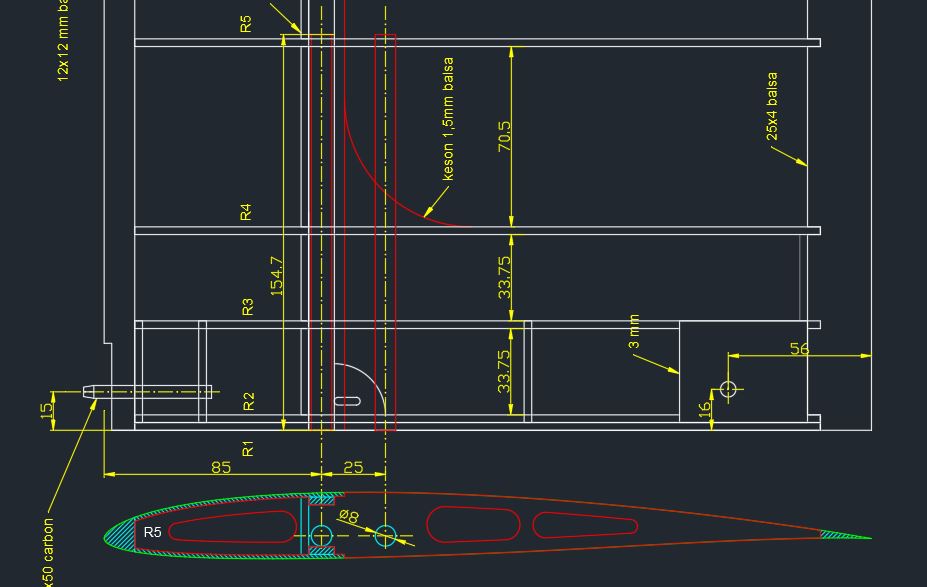

Kolor różowy to rurka fi 10, czerwony - fi 8 mm:

EDIT:
I jeszcze takie pytanie: można zastosować skrzynkę i bagnet płaski?
Czy w tak niskim profilu to się robi?

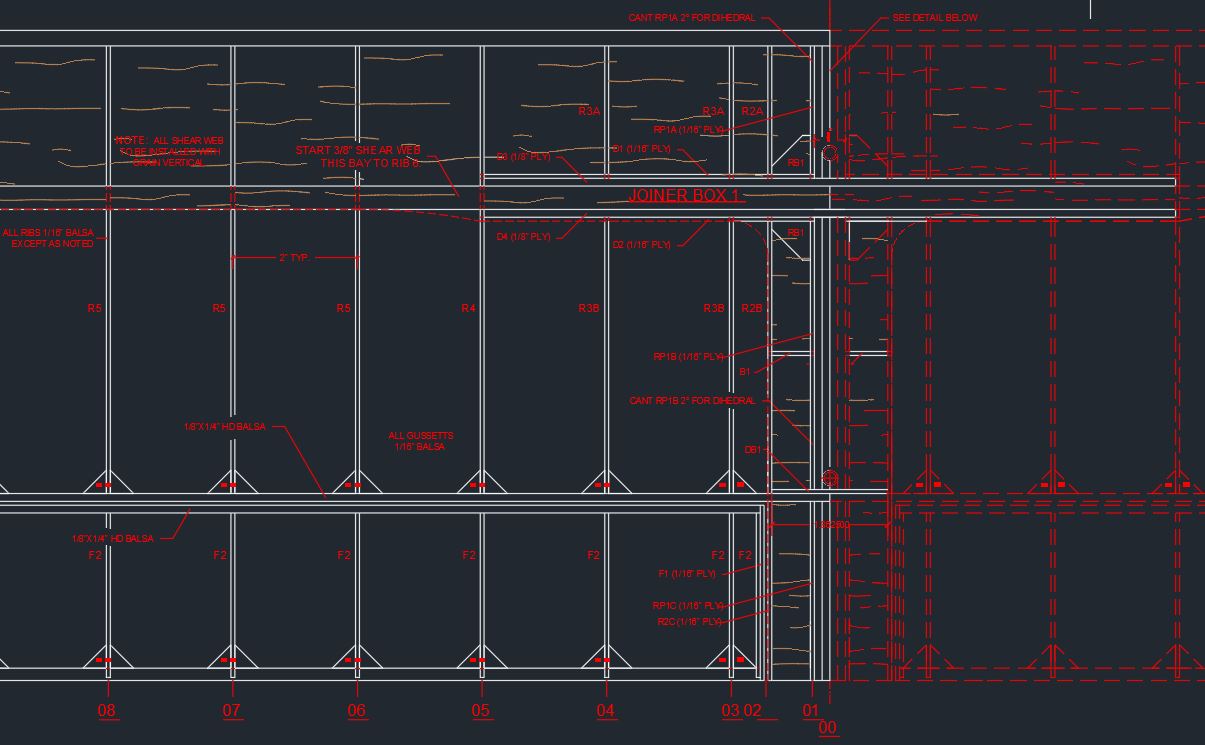

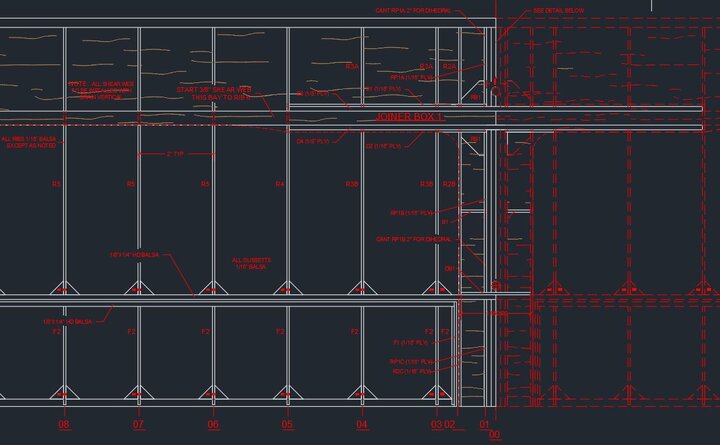

przykład RWD5:

_________________
Pozdrawiam Tomek

Oczywiście że tak. Jednak skrzynkę należy wzmocnić np przez owinięcie rovingiem szkło czy węgiel.
Kiedyś stosowało się nawet mocne nici czy kord z opon (nowy nie z odzysku) ale teraz już bym nie robił eksperymentów.
Bagnet jednak zrobiłbym jako przekładka, jeśli ma być elementem rozłącznym.

_________________
Pozdrawiam Krzysztof
Piłeś- nie pisz!

Tomek zapytam bo nie wiem jaką tam ma średnicę ... ale tym bym się nie sugerował ten Junior to makieta i do lotu waży 9 kg (pewnie fi 20mm). U mnie w Komarze bagnet - pręt szklany fi 16 dł. około 35 cm i pomocniczy stalowy fi 5 dł. około 15 cm przy wadze 6 kg i obciążeniu 54g/m2 a w Juniorze to będzie pewnie z 90g/m2.
Widziałeś może tę stronę :
- http://www.charlesriverrc.org/articles/ ... cer-3m.htm
Jest tam dużo ciekawych informacji. A duży wybór rurek/prętów masz też tutaj:
- https://modelemax.pl/pl/54-rurki
- https://modelemax.pl/pl/56-prety
i rękawy na kieszeń:
- https://modelemax.pl/pl/123-tkaniny-mat ... przekladki

Wracając do pytania. Pręt fi 10 mm - pojedynczy a fi 8 mm+ fi 5 pomocniczy.
A skrzynka to jak napisał Krzysiek jak najbardziej ale wzmocniona

_________________
Pozdrawiam Roman

Panowie dziękuję za podpowiedzi , zanudzam z bagnetem, mam nadzieję ostatnie pytanie:

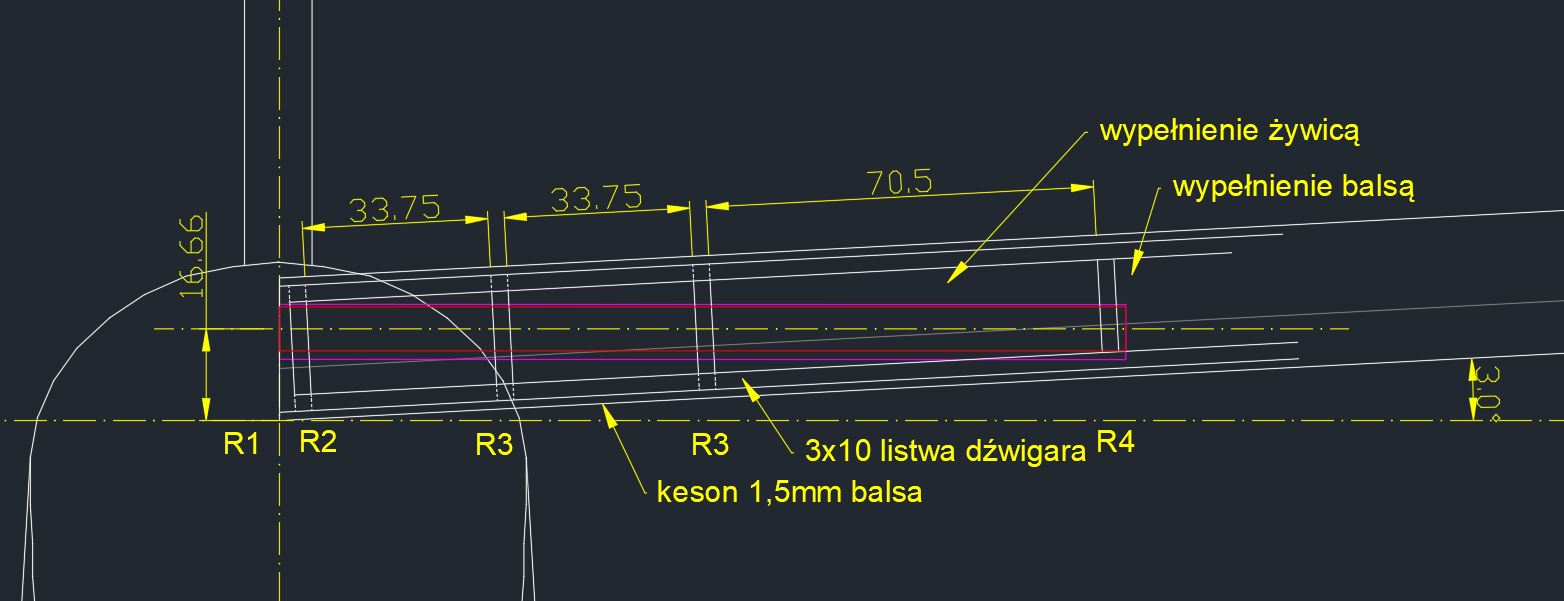

Na rysunku widać dwie rurki, największe, jakie mi się mieszczą to AL fi 8/6 mm (150 mm dł. na jeden płat)
Dlatego umieściłem jedną w dźwigarze, drugą obok (Inspira 4,5m ma dwie po obu stronach dźwigara, ale fi 22mm )
Czy pręty laminat/stal fi 6 mm dadzą radę?

Rurkę AL fi 9/8,1 mogę zmieścić, ale w dźwigarze będzie zupełnie na styk - będzie się opierała o listwy 3x10.

_________________
Pozdrawiam Tomek

A jak jest w oryginale? Chyba zamieszczałeś w wątku jakiś rysunek. Może nie trzeba nic zmieniać ?

Moim zdaniem będzie ok, zupełnie wystarczająco. Rozumiem, że łącznik ze stali ?

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo
