mgr
Post: 10 kwie 2021, o 19:29
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk
Pion i SK, wydają się przygotowane.
Dopracowałem też poziomy i SW.
Przygotowuje stateczniki i stery na próbne cięcie... zobaczymy czy będzie to pasować i działać.

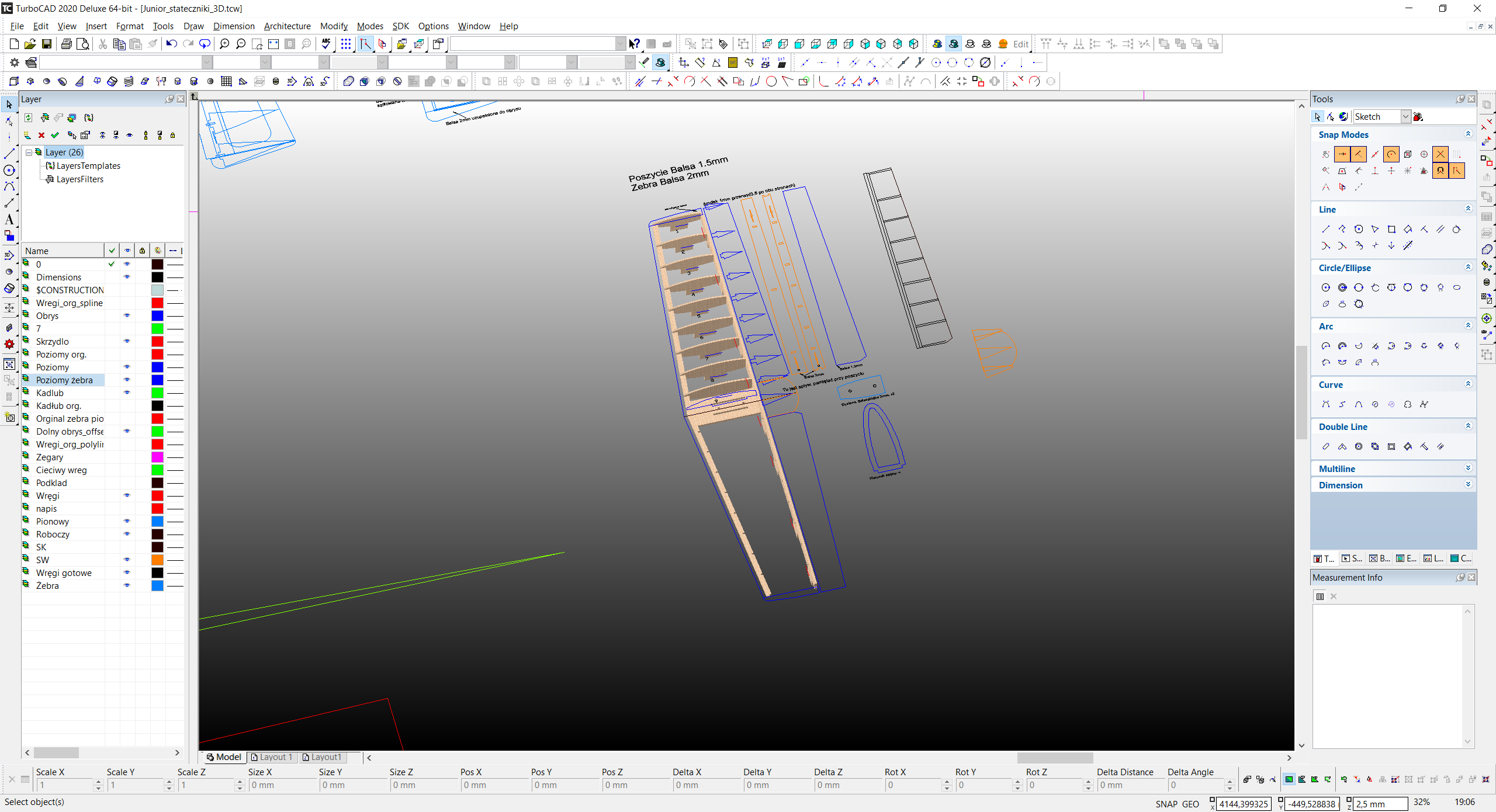

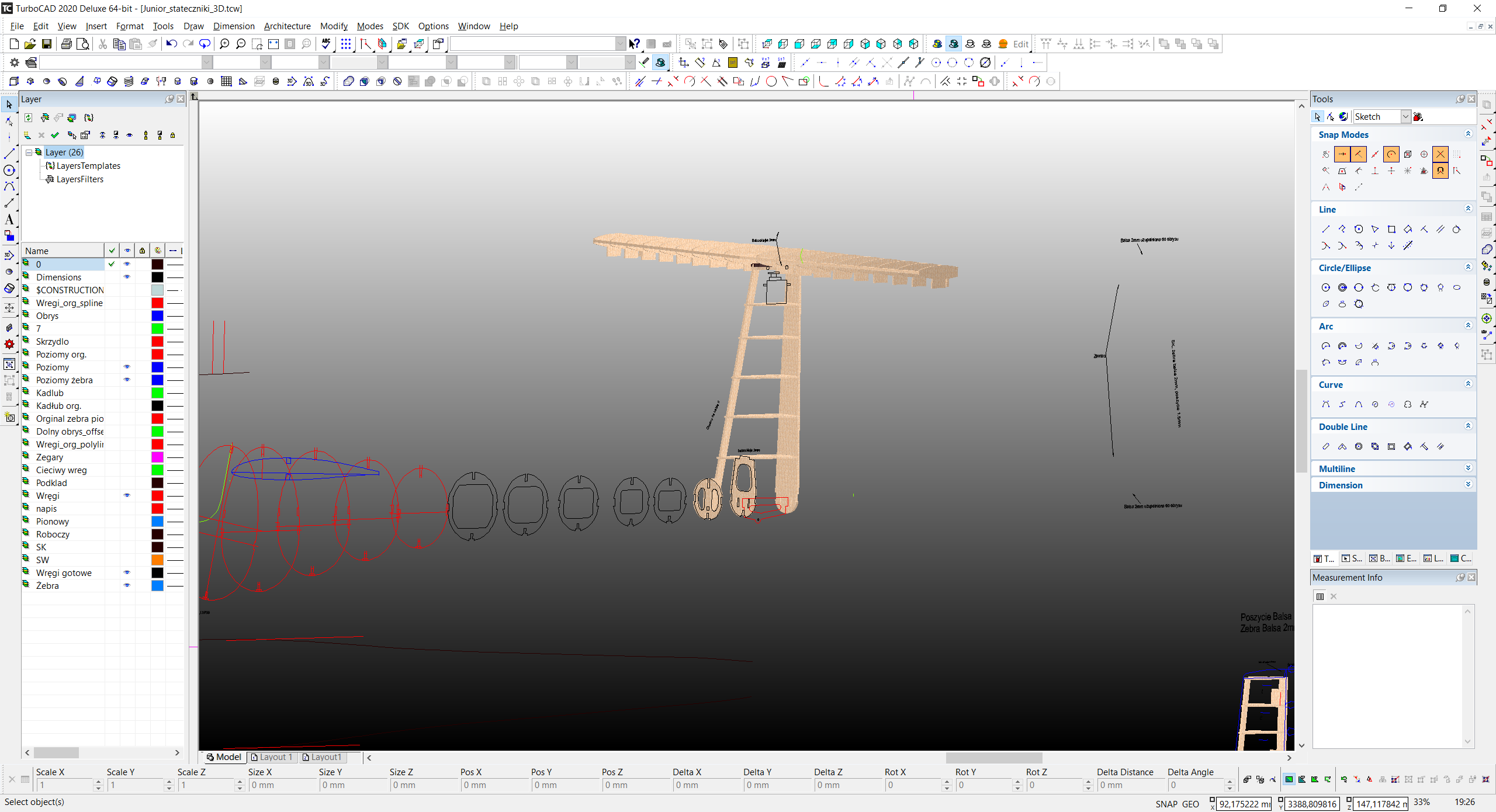

Szybkie sprawdzenie w 3D, no zobaczymy w realu ;)
Załącznik:
4.png [ 299.89 KiB | Przeglądany 16209 razy ]

Załącznik:
5.png [ 764.66 KiB | Przeglądany 16209 razy ]

Załącznik:
6.png [ 660.25 KiB | Przeglądany 16209 razy ]

Załącznik:
7.png [ 350.45 KiB | Przeglądany 16209 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
 Wyświetl profil

mgr
Post: 12 kwie 2021, o 19:37
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk
Czas w CAD 29 godzin 13 minut.
Czekając na elementy stateczników, dorabiam brakujące elementy.

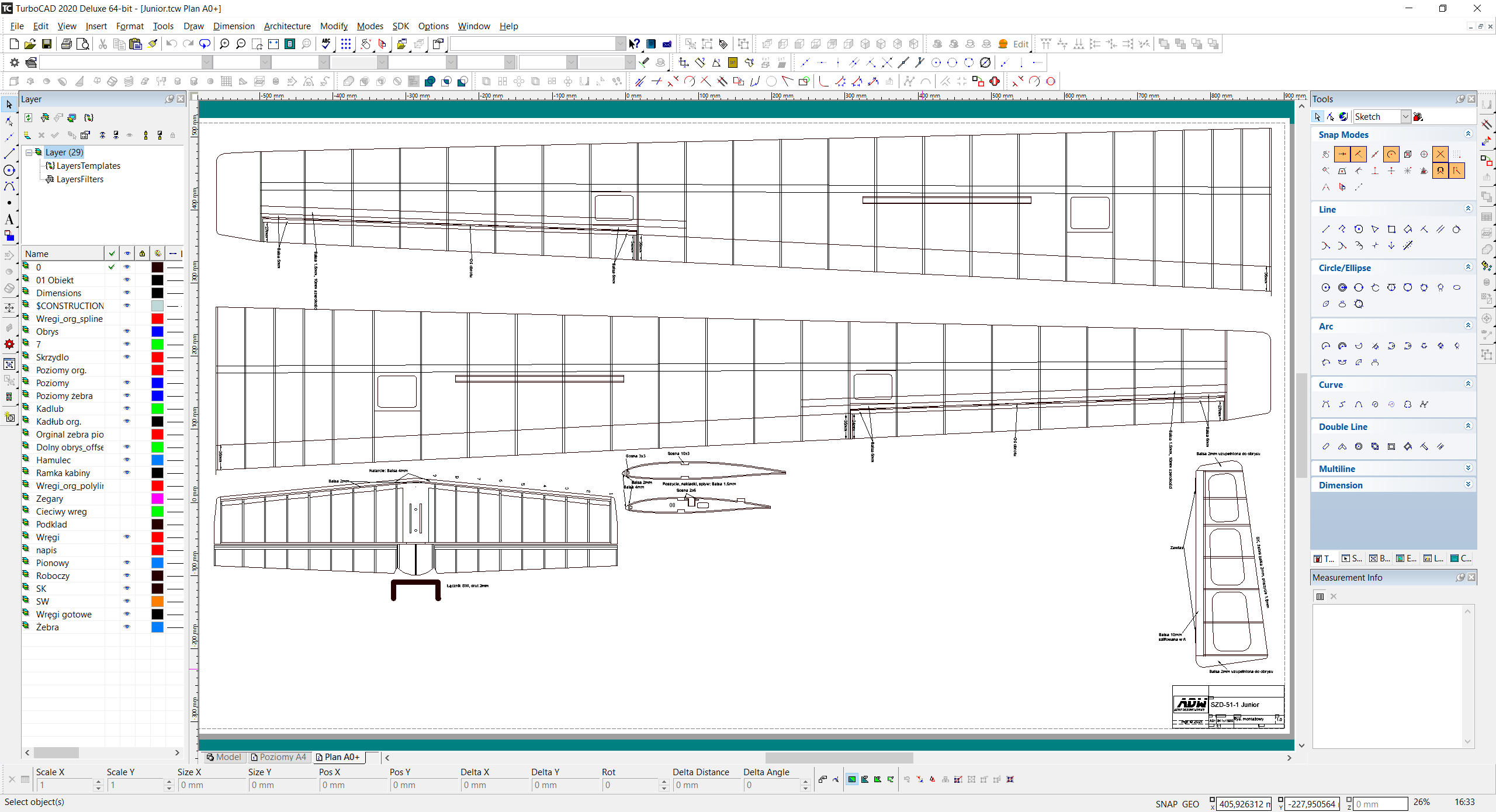

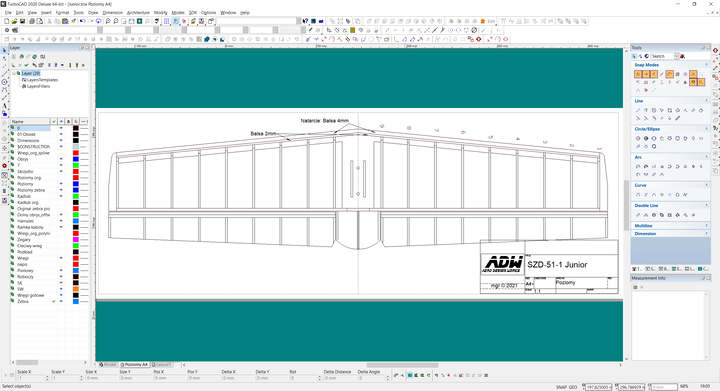

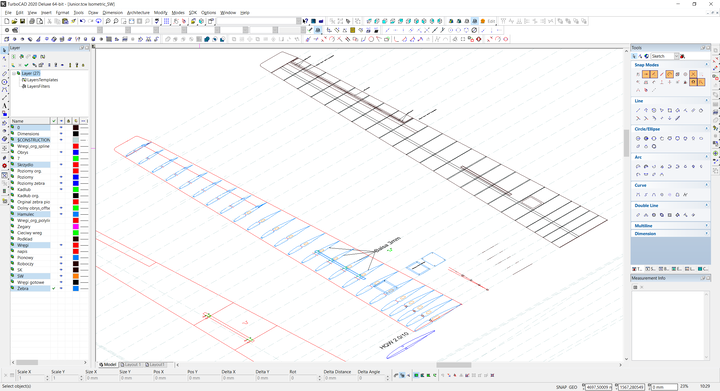

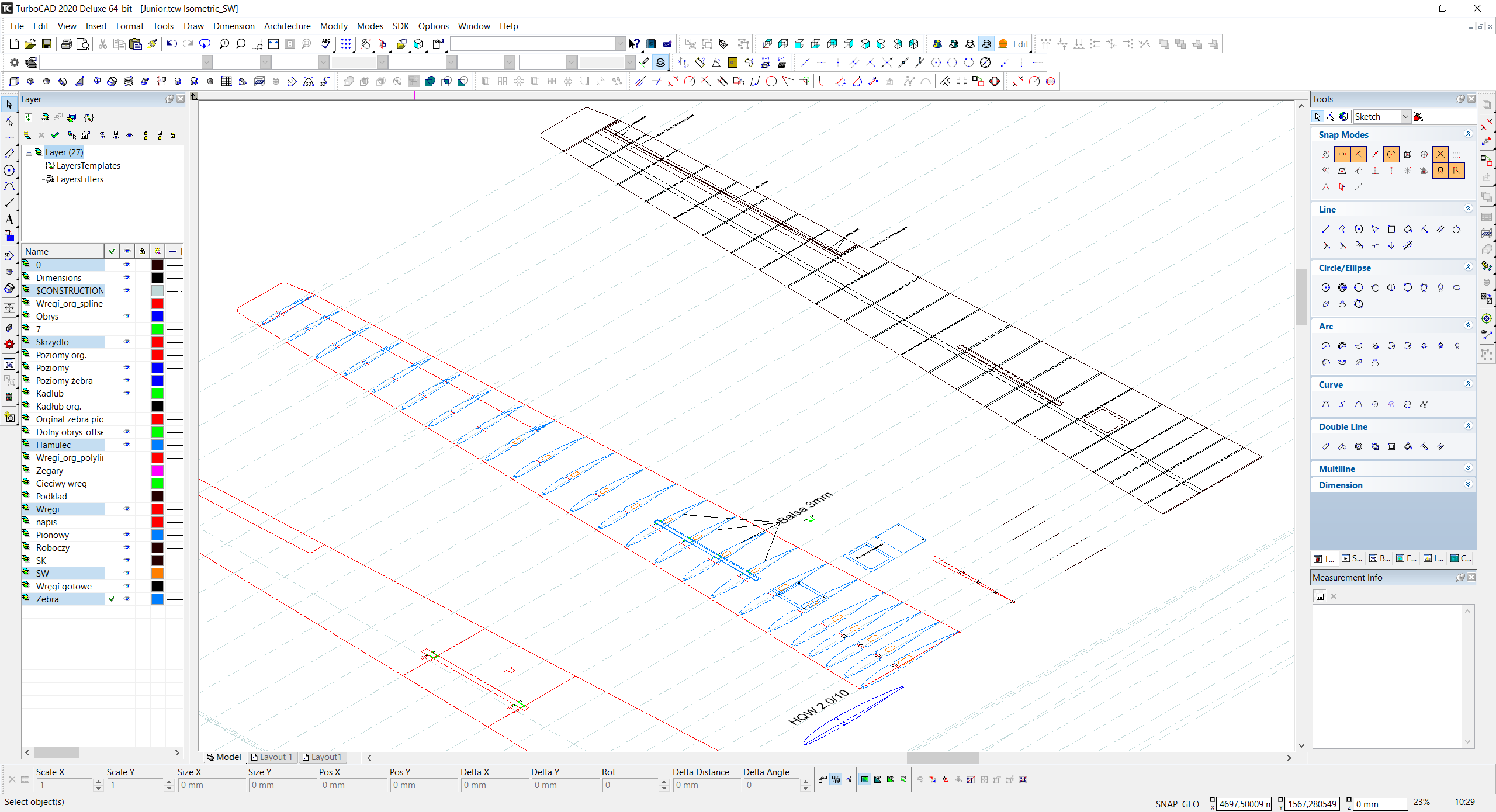

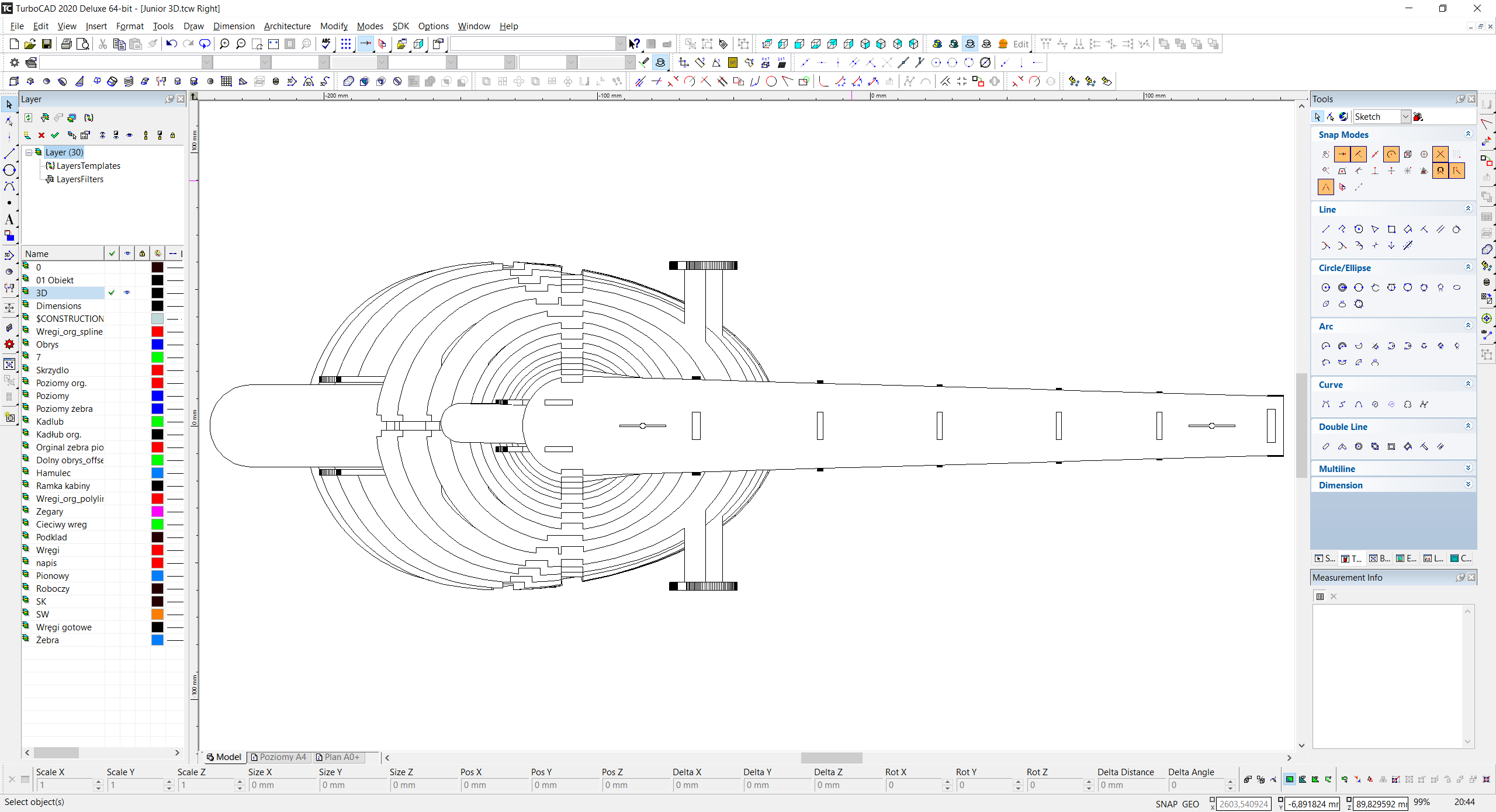

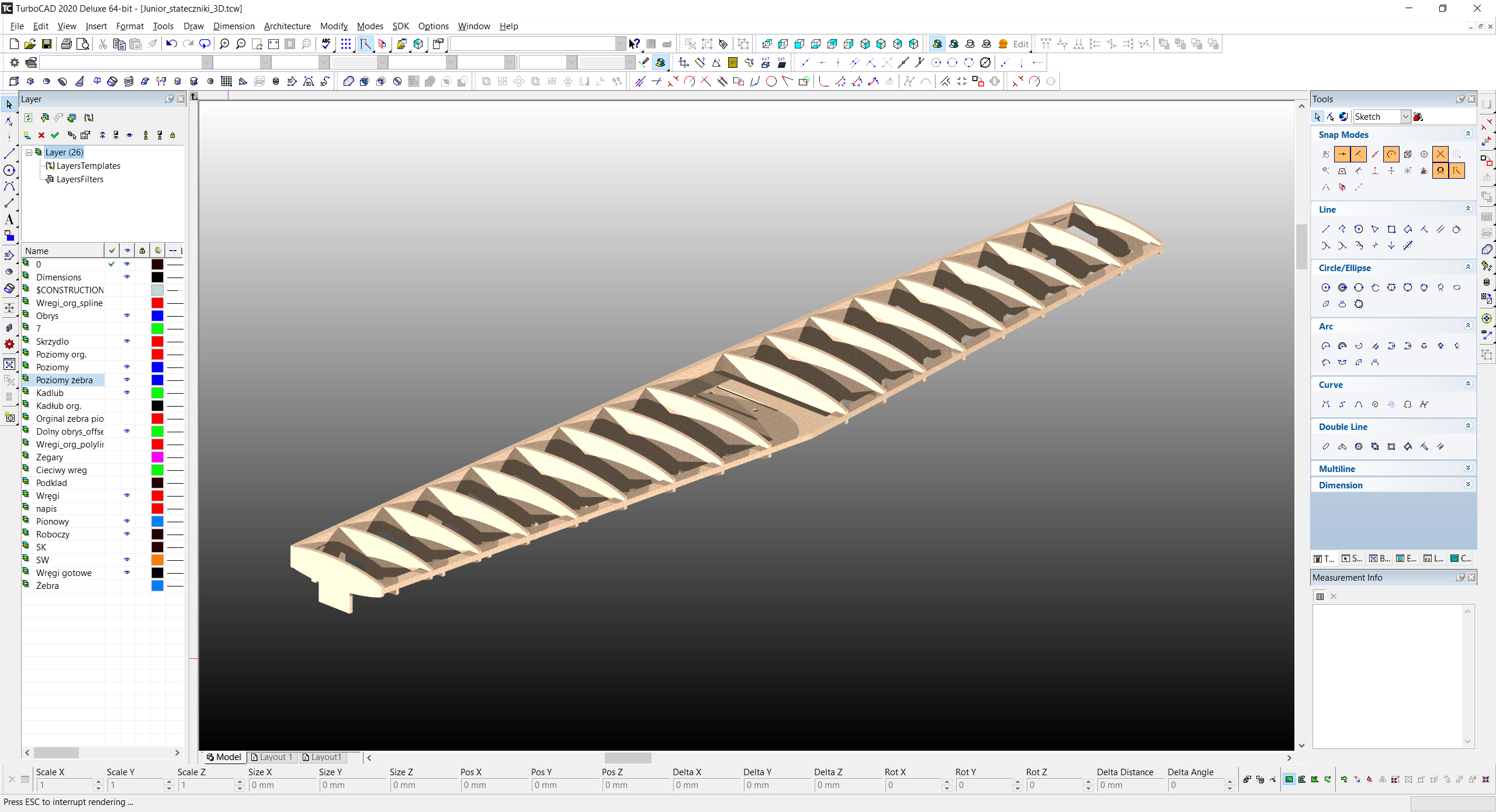

Powstało skrzydło i rys. montażowy poziomego.
Załącznik:
1.png [ 266.17 KiB | Przeglądany 16175 razy ]

Załącznik:
2.png [ 212.02 KiB | Przeglądany 16175 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
 Wyświetl profil

mgr
Post: 14 kwie 2021, o 16:39
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk
Czas w CAD 31 godzin 45 minut.

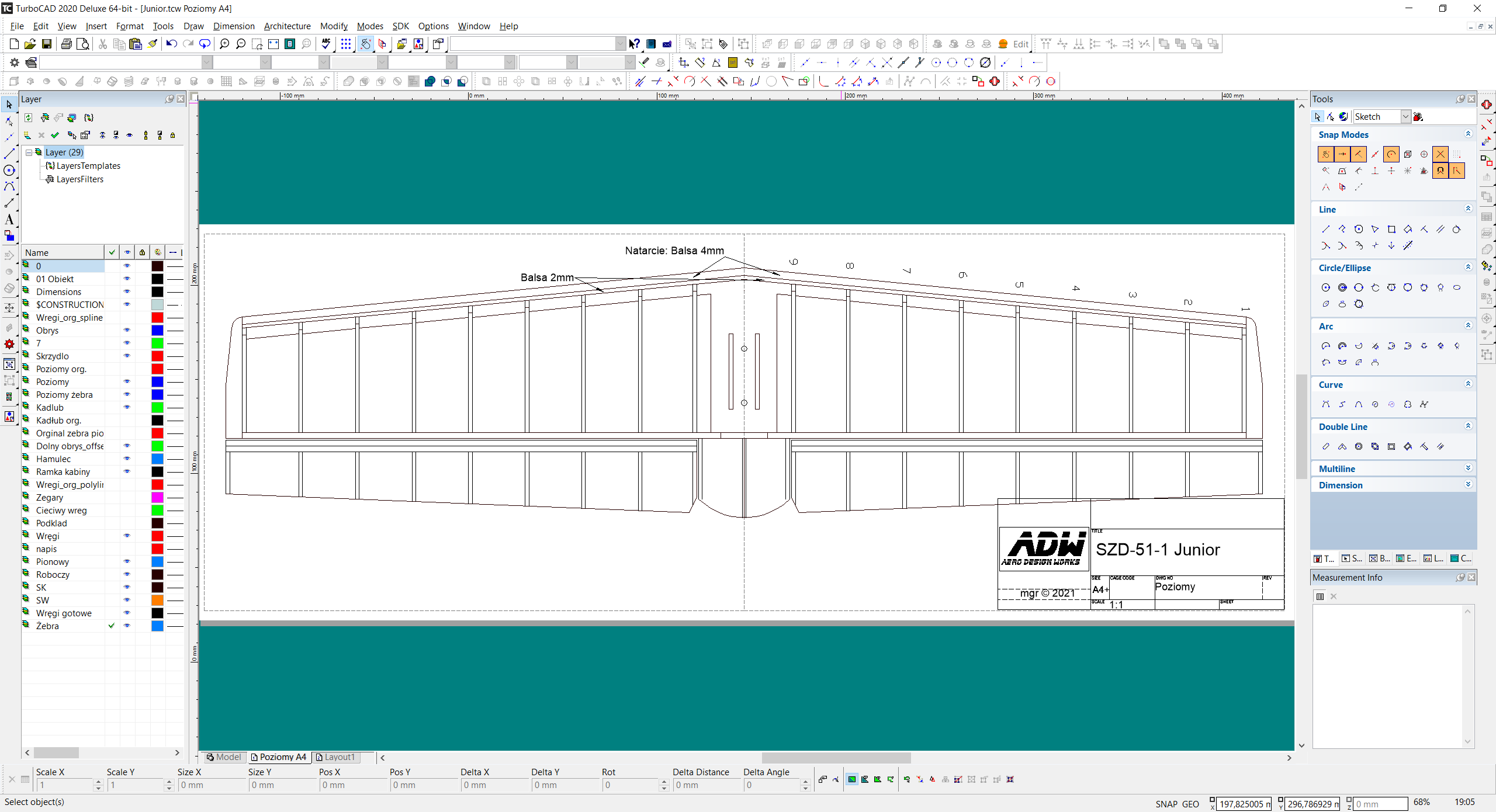

Powstaje pełny rysunek montażowy
Załącznik:
4.png [ 251.31 KiB | Przeglądany 16112 razy ]

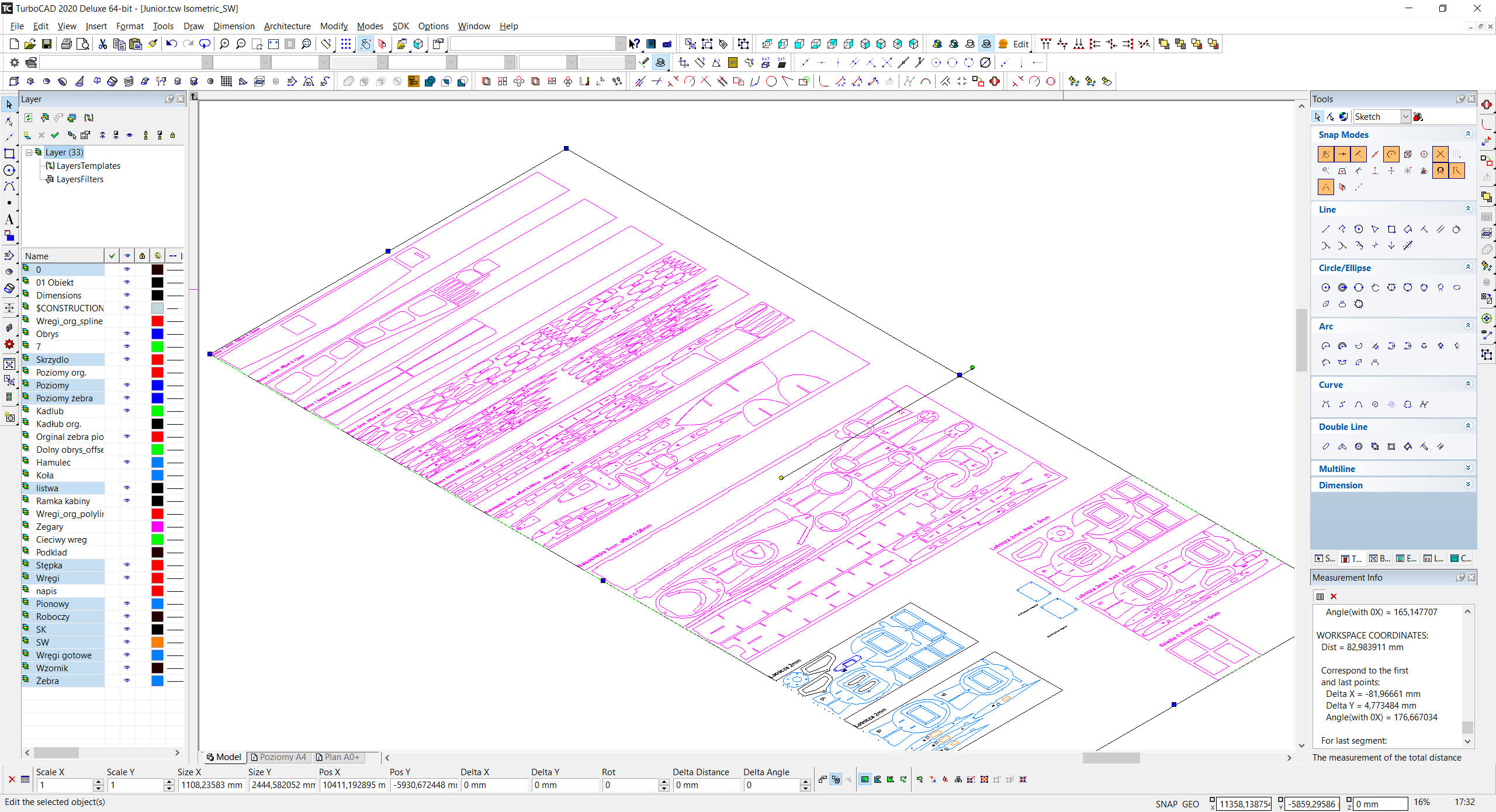

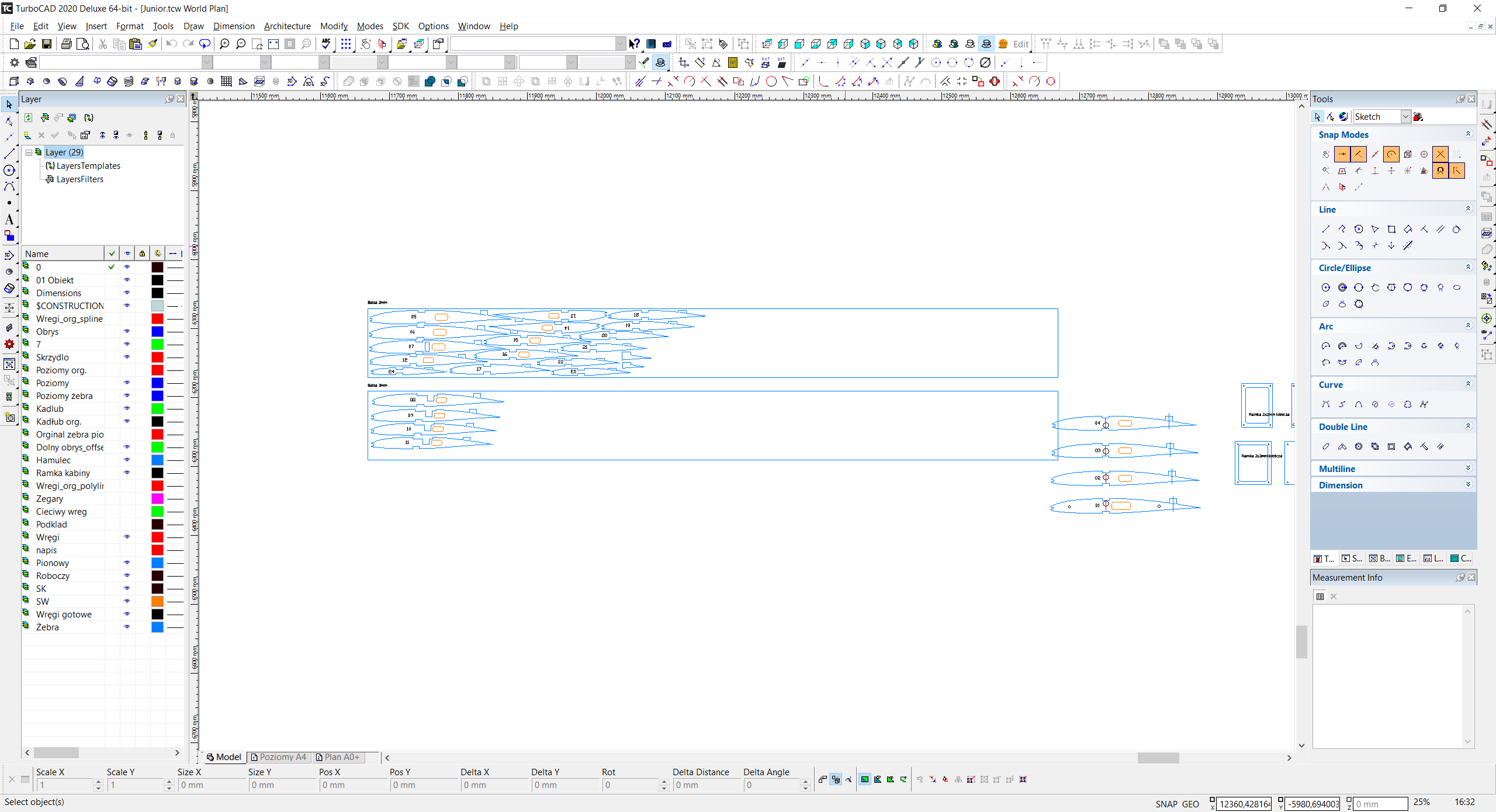

Żeberka rozrzucam na formatki, robiąc od razu mostki i offesty.
Chyba małymi partiami jest jednak wygodniej, niż całość na koniec.
Zobaczymy czy niczego nie pogubię ;) :lol:
Załącznik:
3.png [ 188.07 KiB | Przeglądany 16112 razy ]

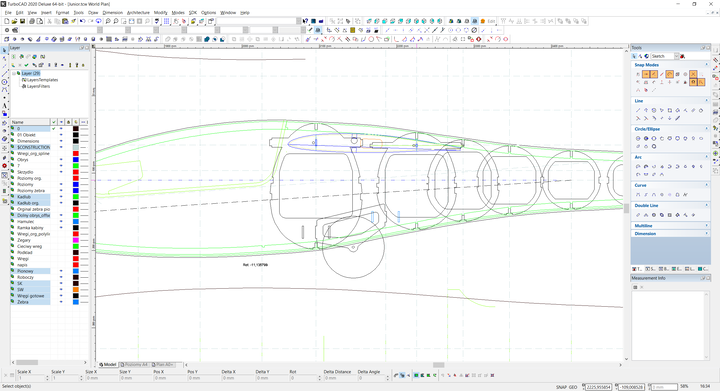

A w kadłubie przybywa wręg.
Załącznik:
5.png [ 263.24 KiB | Przeglądany 16112 razy ]

W centropłacie będzie gęsto :lol:
Załącznik:
6.png [ 249.31 KiB | Przeglądany 16112 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
 Wyświetl profil

mgr
Post: 15 kwie 2021, o 18:21
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk
Czas w CAD 36 godzin.

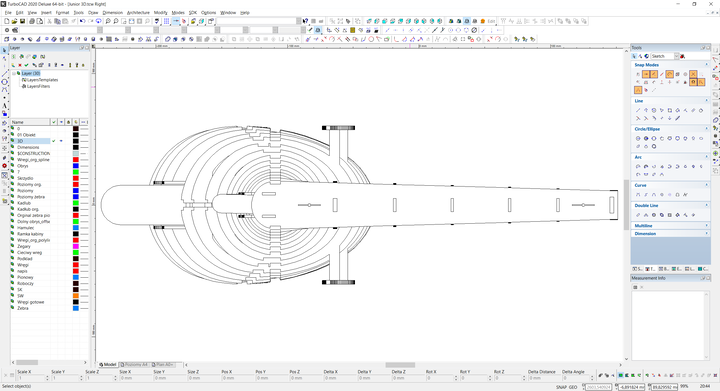

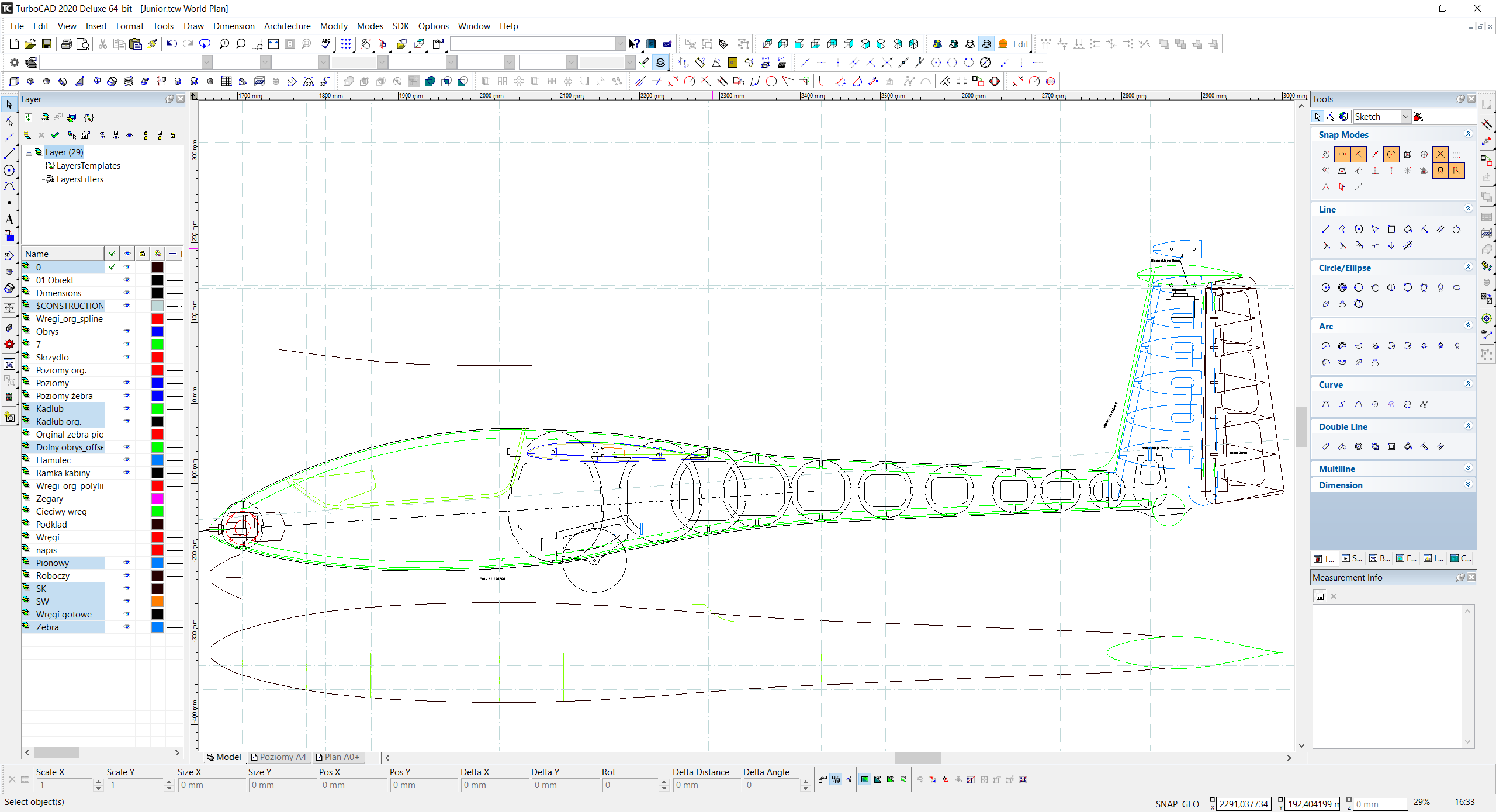

Dodałem brakujące wręgi, listwę i podstawkę pod stępkę.
Załącznik:
14.png [ 285.75 KiB | Przeglądany 16075 razy ]

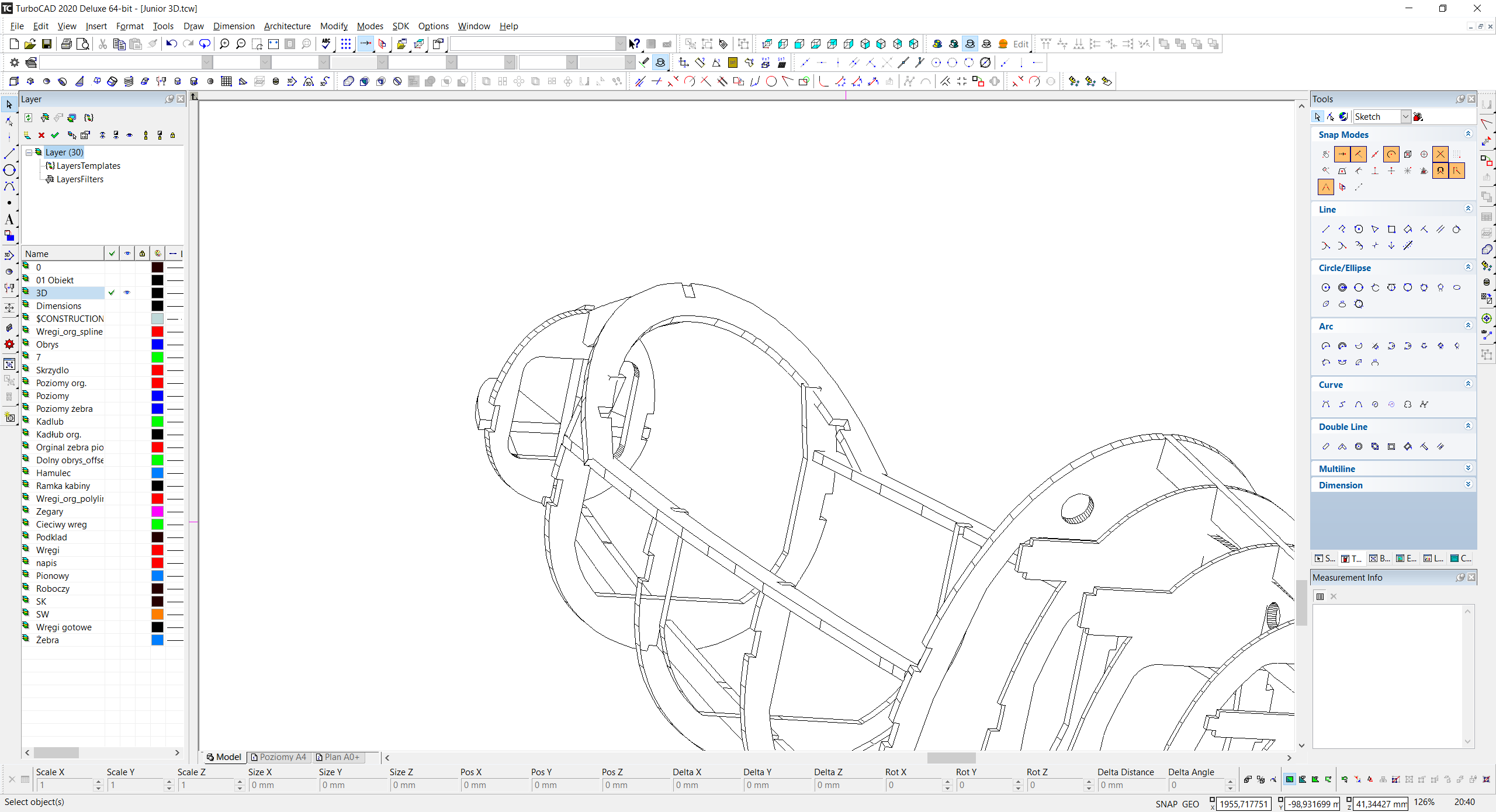

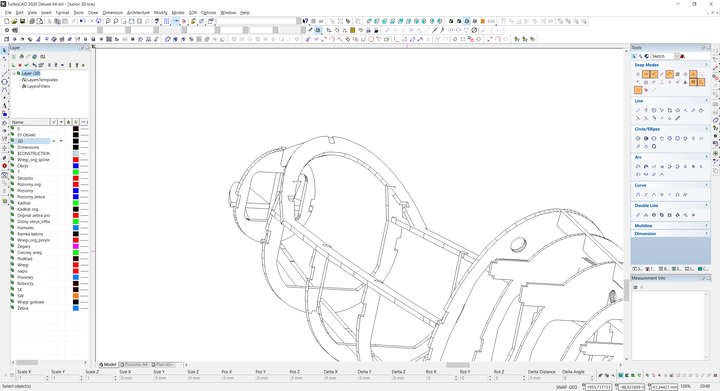

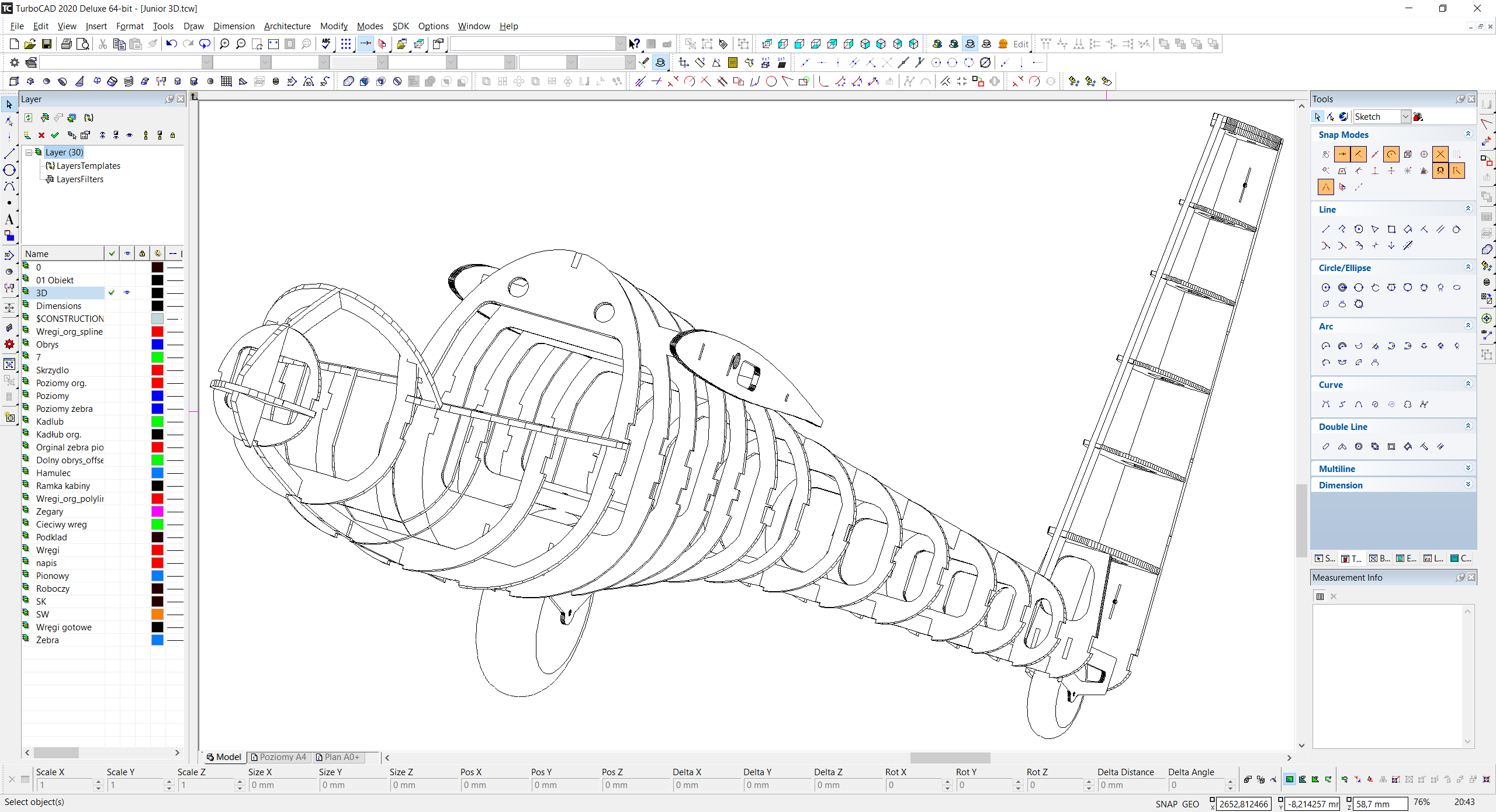

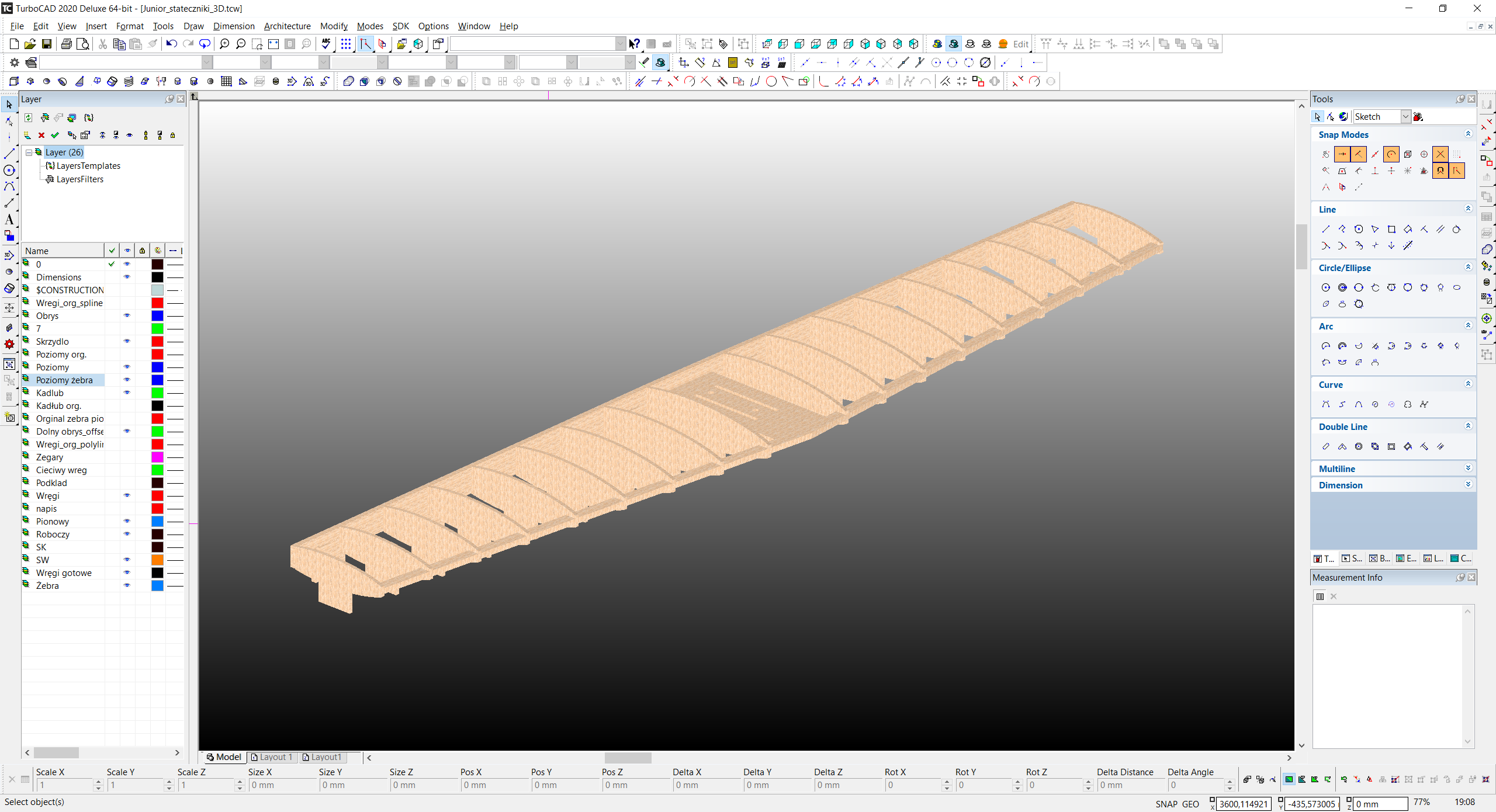

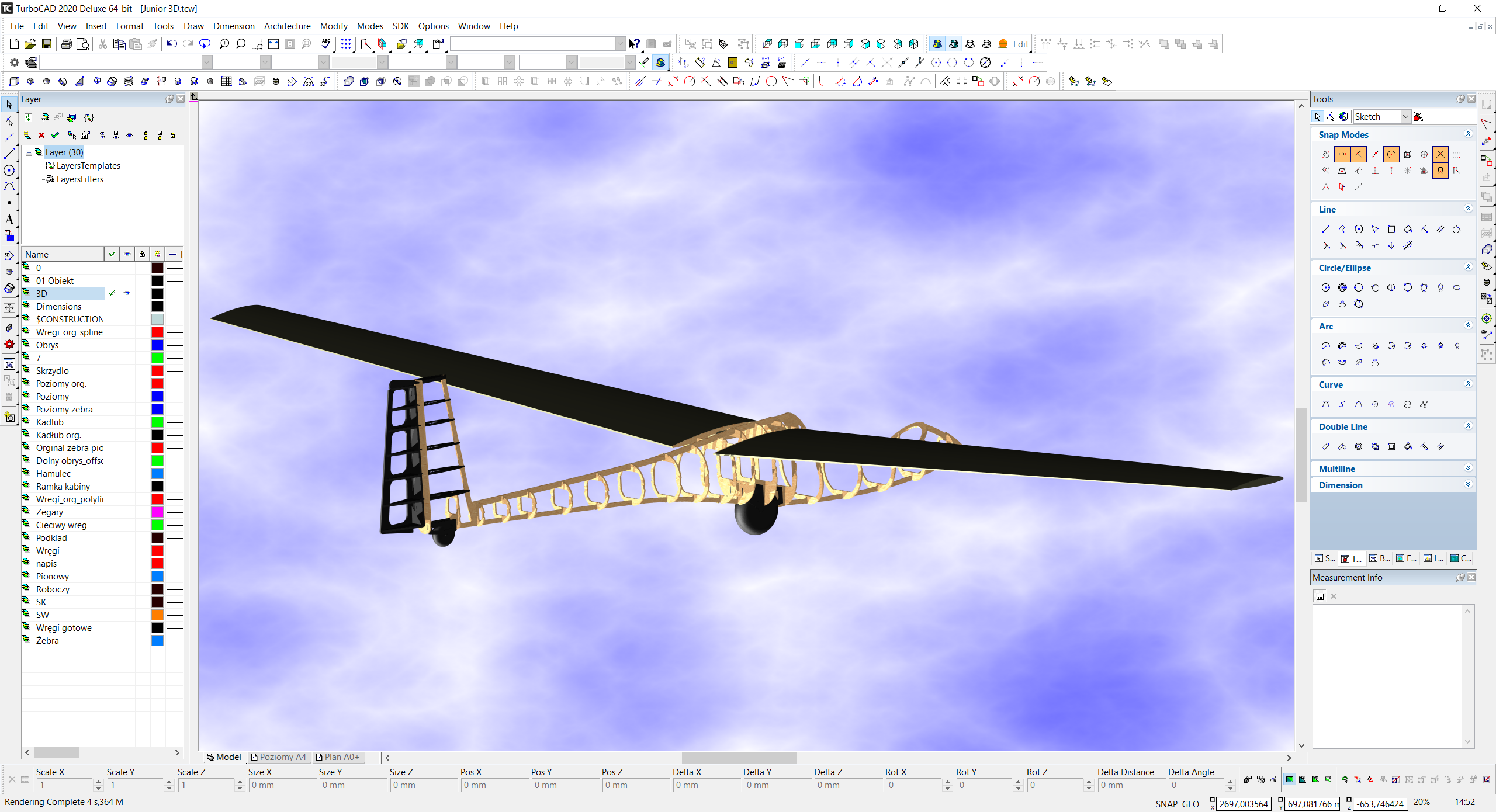

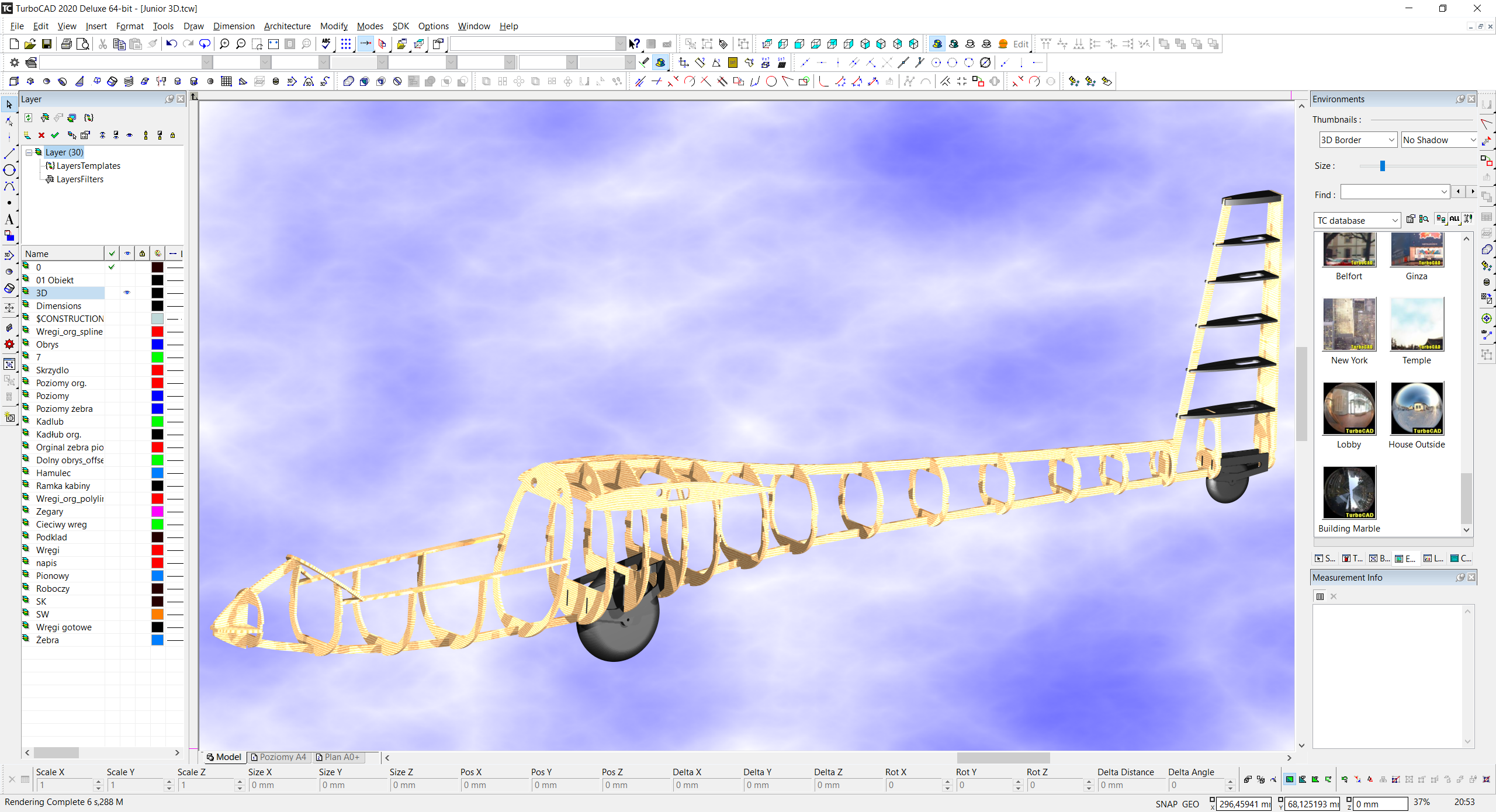

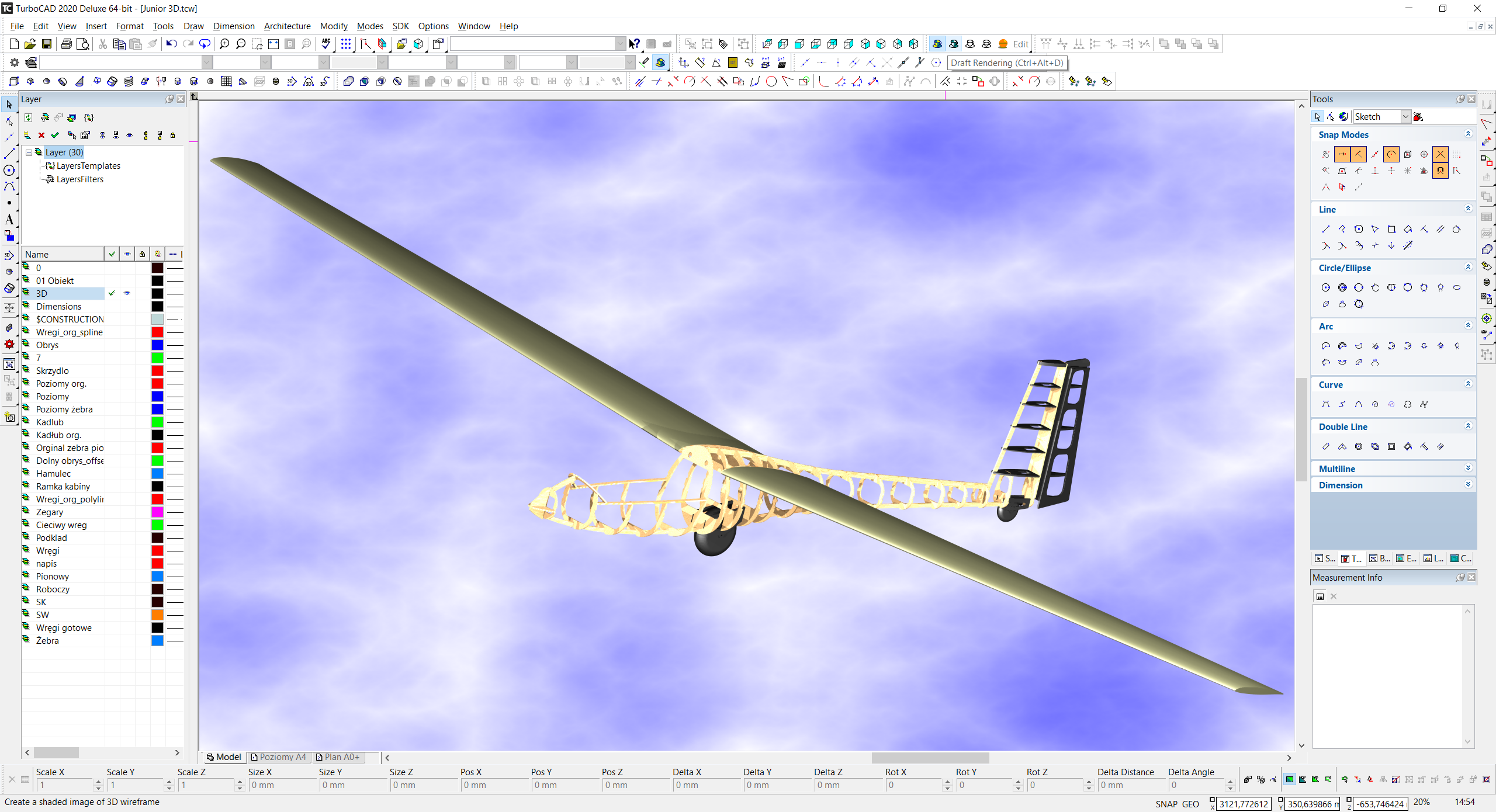

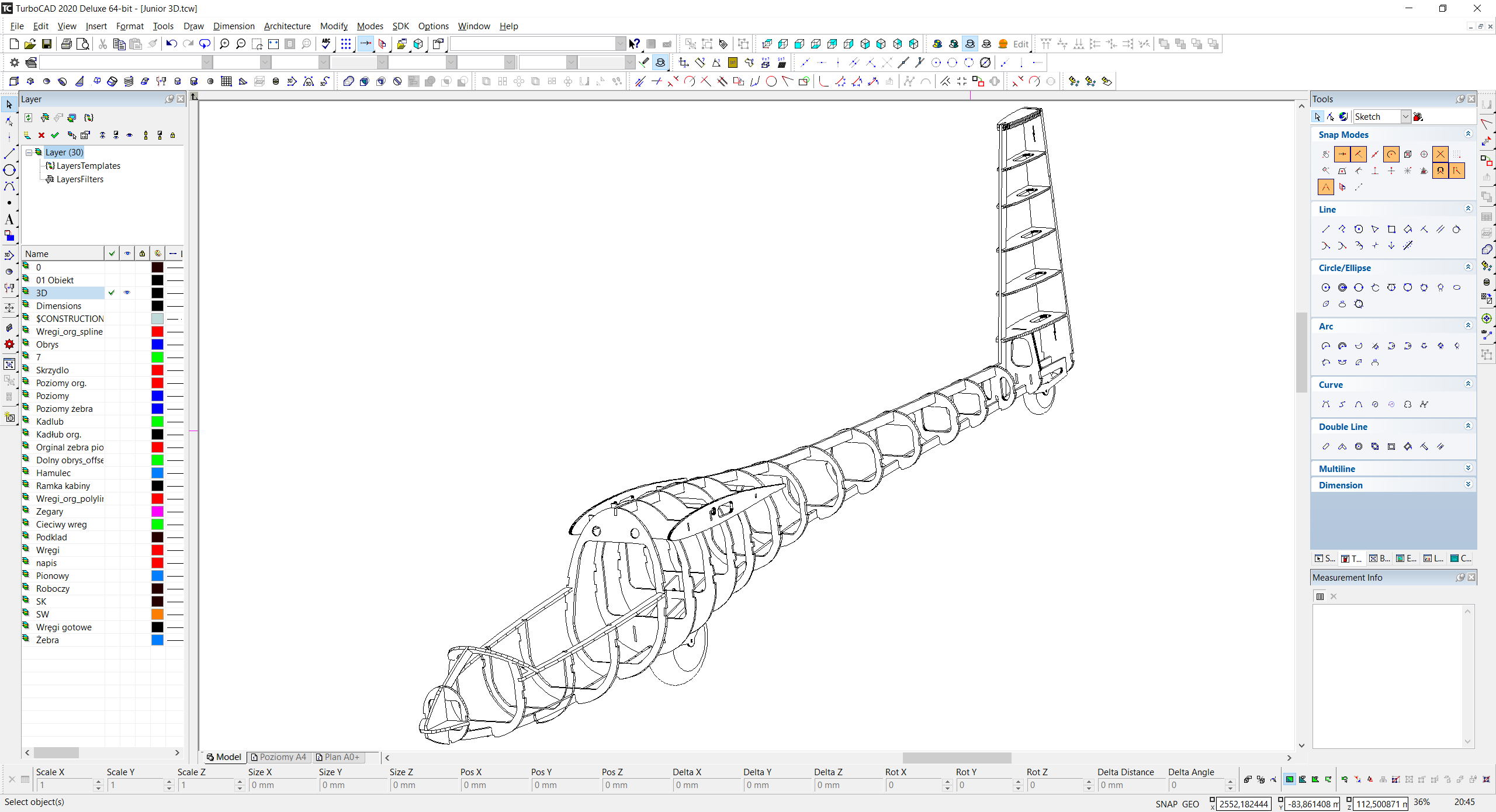

I na koniec małe 3D (dodatkowe 2 godzinki ;) )
Ale dobrze, że się pokusiłem znalazłem jeden błąd w nosku, pasowanie tej skośnej półwręgi.
Załącznik:
7.png [ 221.94 KiB | Przeglądany 16075 razy ]

Załącznik:
8.png [ 280.43 KiB | Przeglądany 16075 razy ]

Załącznik:
9.png [ 226.16 KiB | Przeglądany 16075 razy ]

Załącznik:
10.png [ 237.57 KiB | Przeglądany 16075 razy ]

Załącznik:
11.png [ 1.22 MiB | Przeglądany 16075 razy ]

Załącznik:
12.png [ 1.1 MiB | Przeglądany 16075 razy ]

Załącznik:
13.png [ 984.95 KiB | Przeglądany 16075 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
 Wyświetl profil

mgr
Post: 17 kwie 2021, o 12:42
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

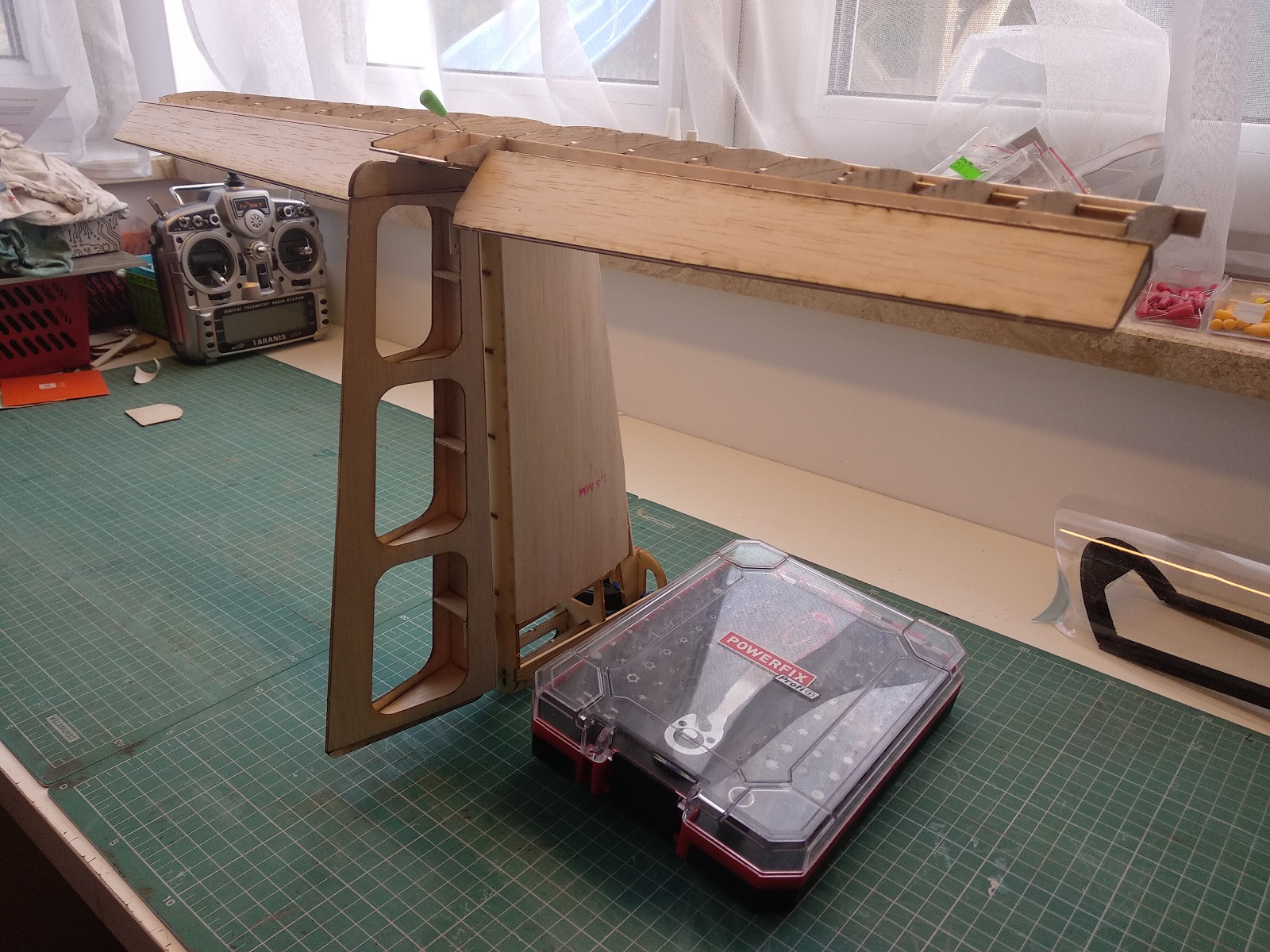

Jak pisałem wcześniej, wysłałem same stateczniki do wycięcia. Chciałem sprawdzić kilka rzeczy przed całym modelem.

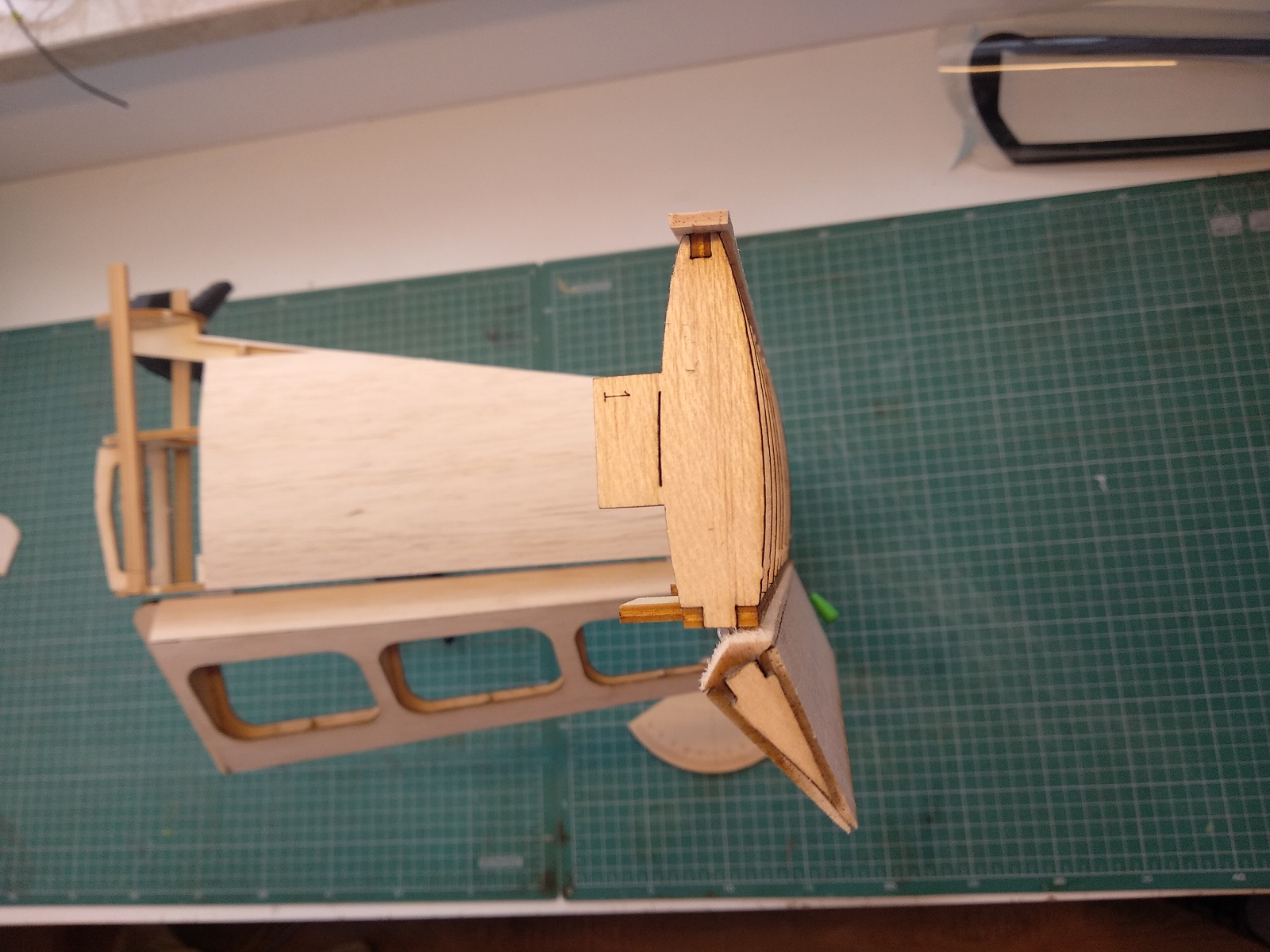

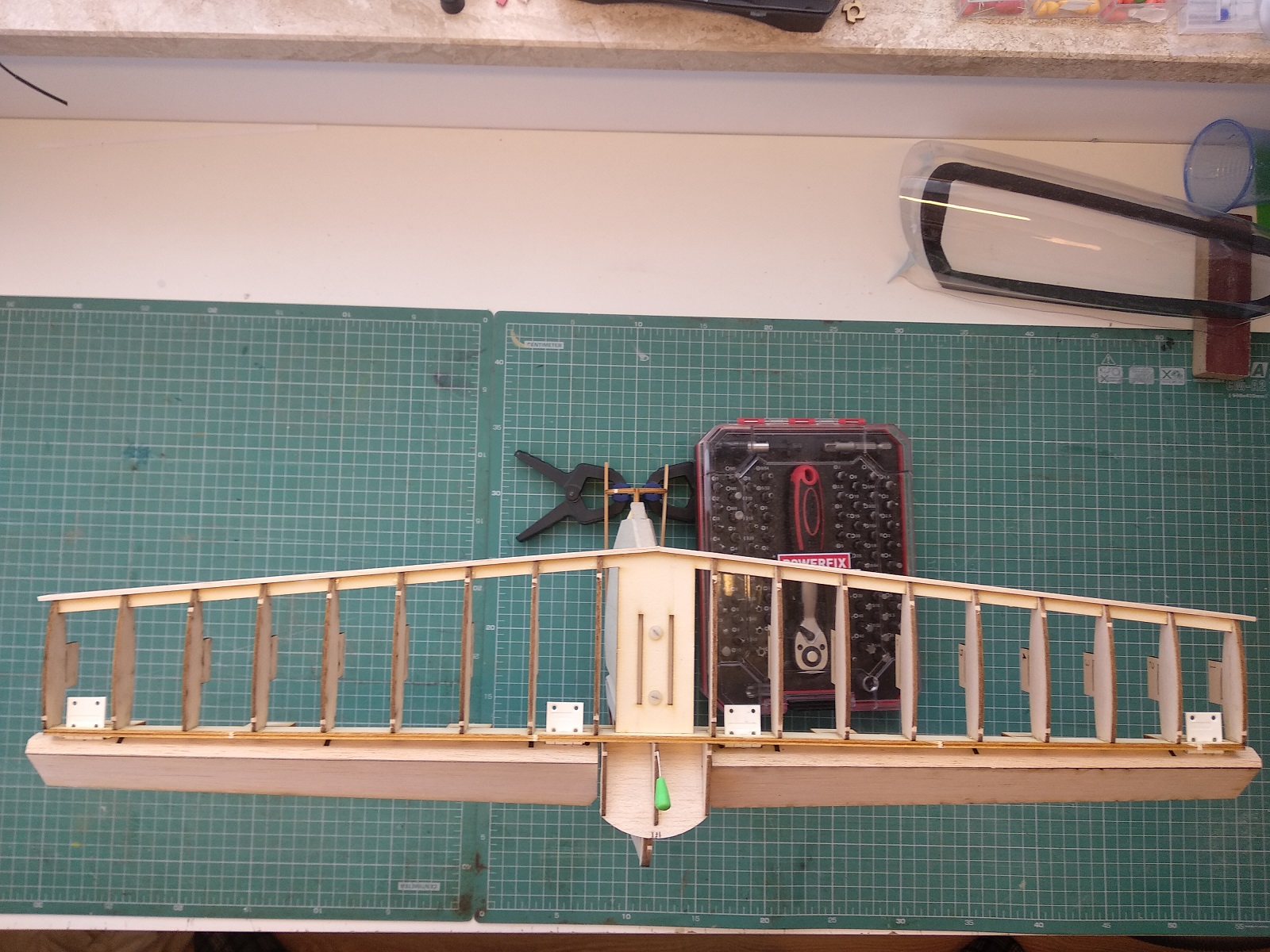

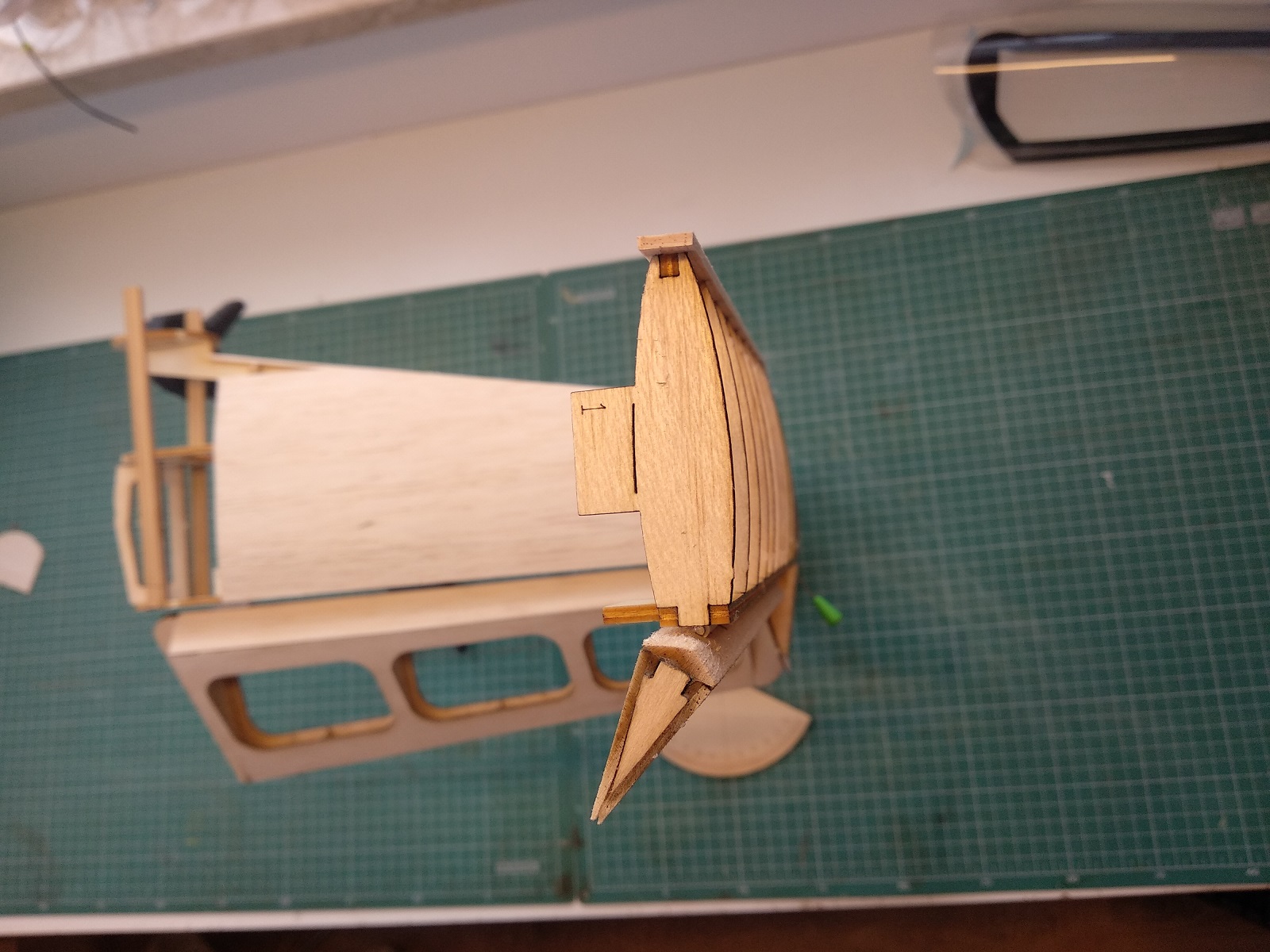

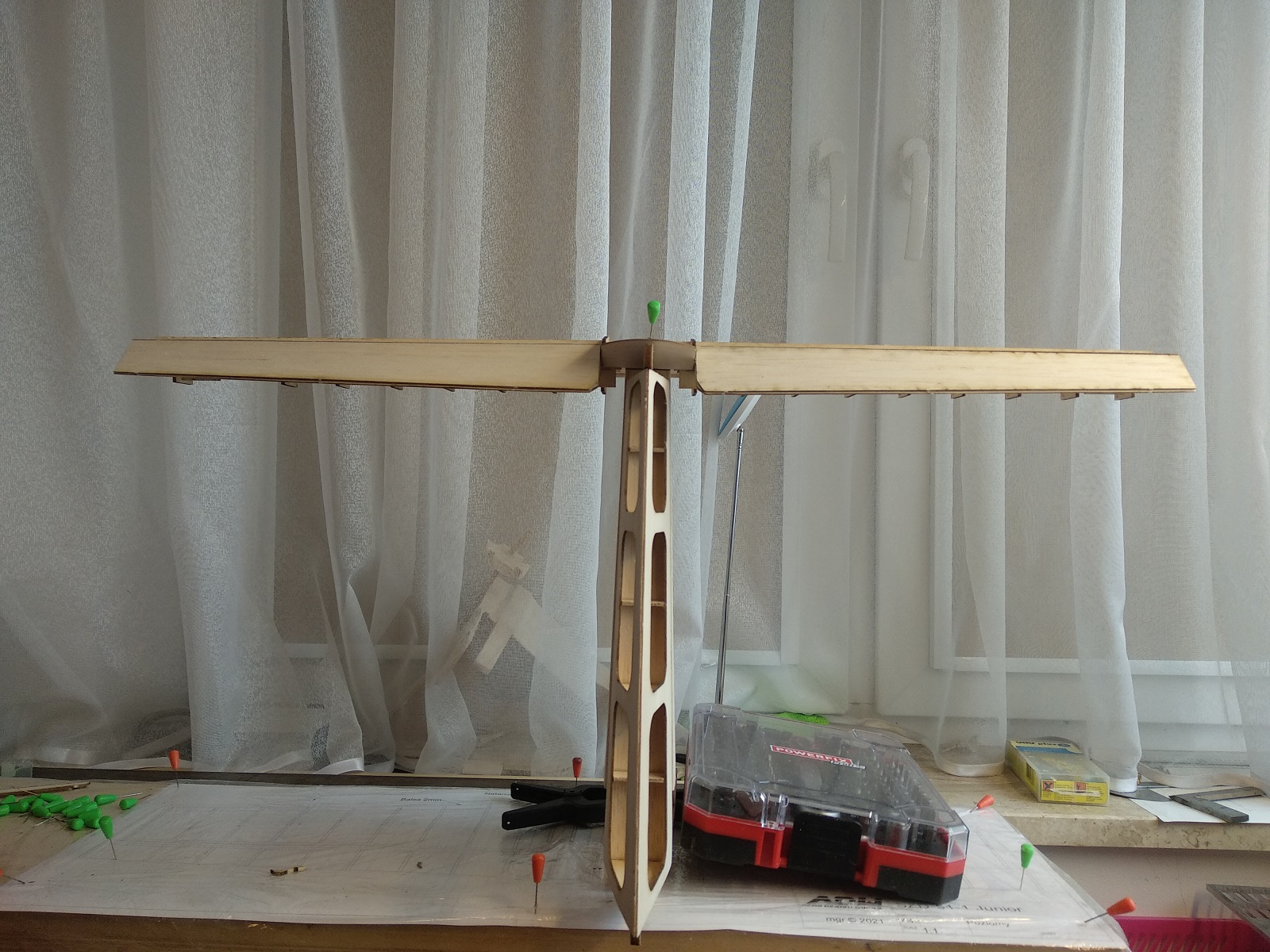

W piątek przyszła paczka, więc zbudowałem sobie ogonek :lol:
Załącznik:
IMG_20210417_111535.jpg [ 604.7 KiB | Przeglądany 16045 razy ]

Załącznik:
IMG_20210417_111802.jpg [ 618.77 KiB | Przeglądany 16045 razy ]

Załącznik:
IMG_20210417_111827.jpg [ 657.18 KiB | Przeglądany 16045 razy ]

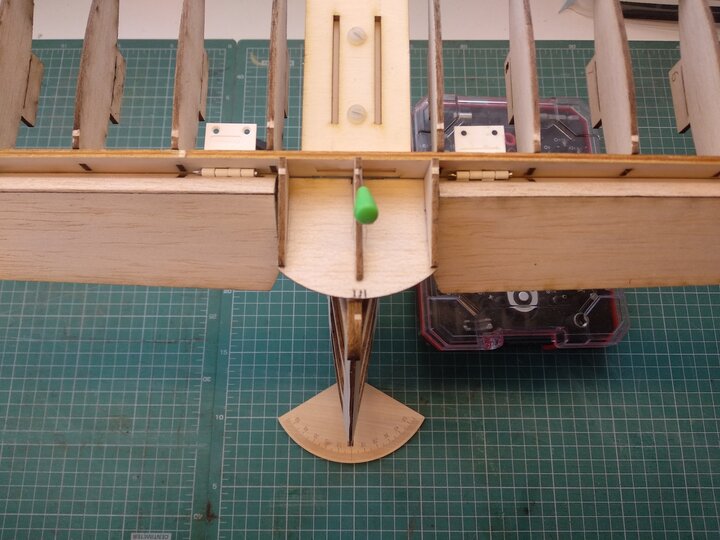

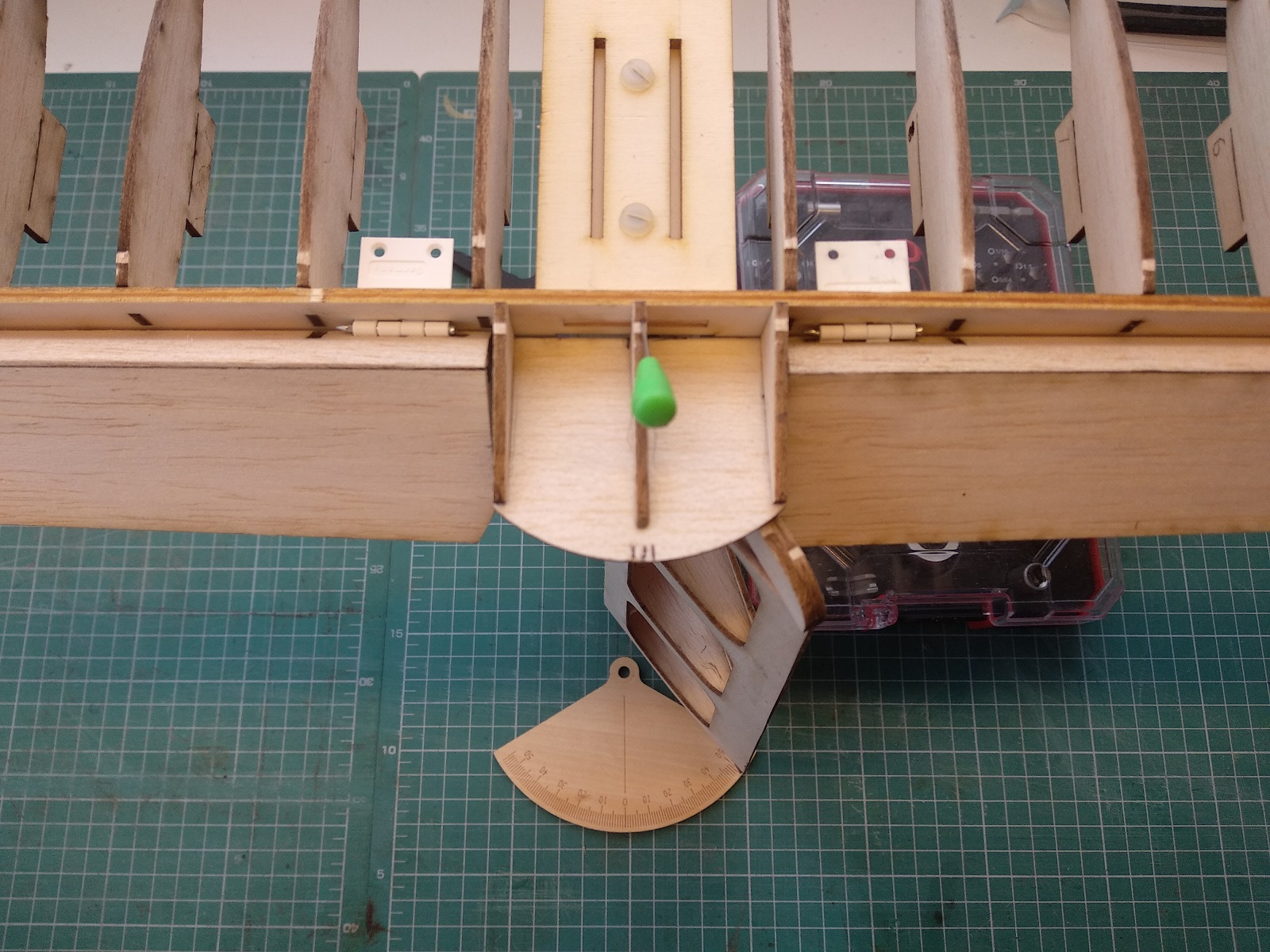

Z tego co już skleiłem jest całkiem nieźle. Generalnie wszystko pasuje, mocowanie jest pewne, powierzchnia styku całkiem spora.

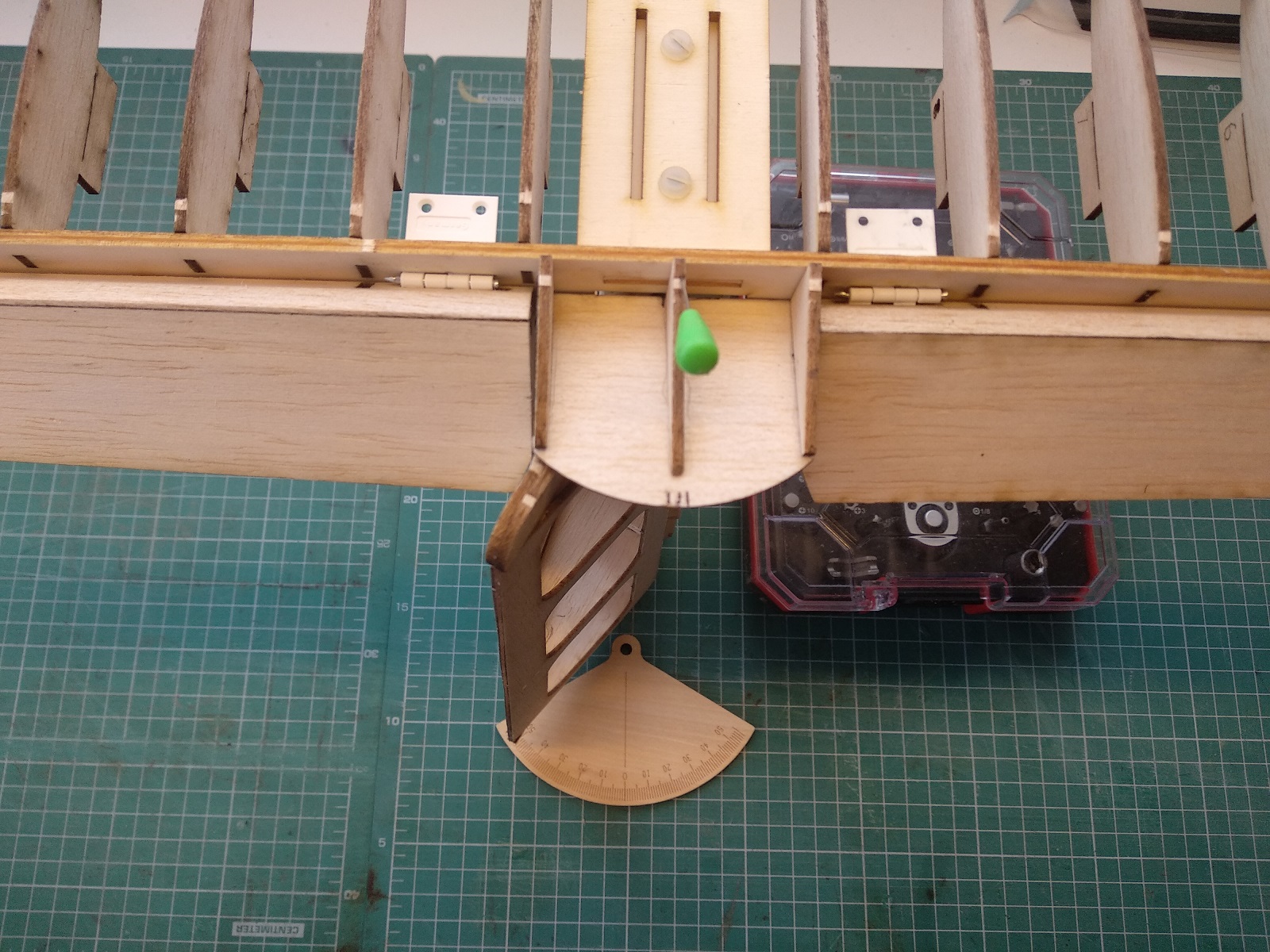

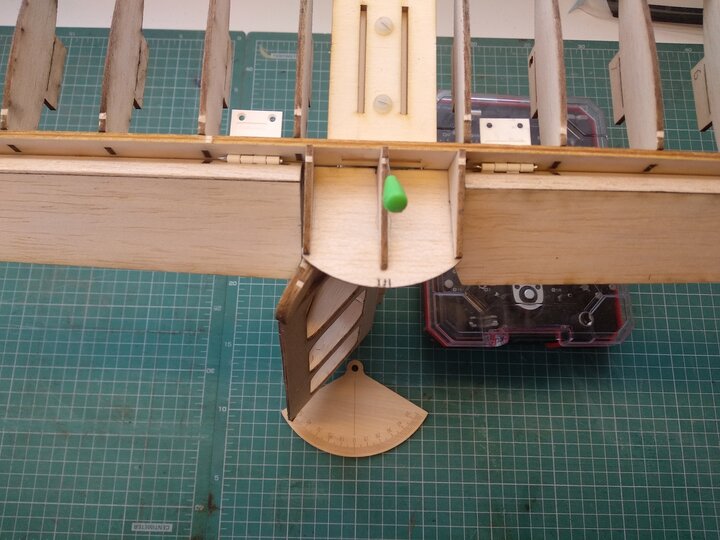

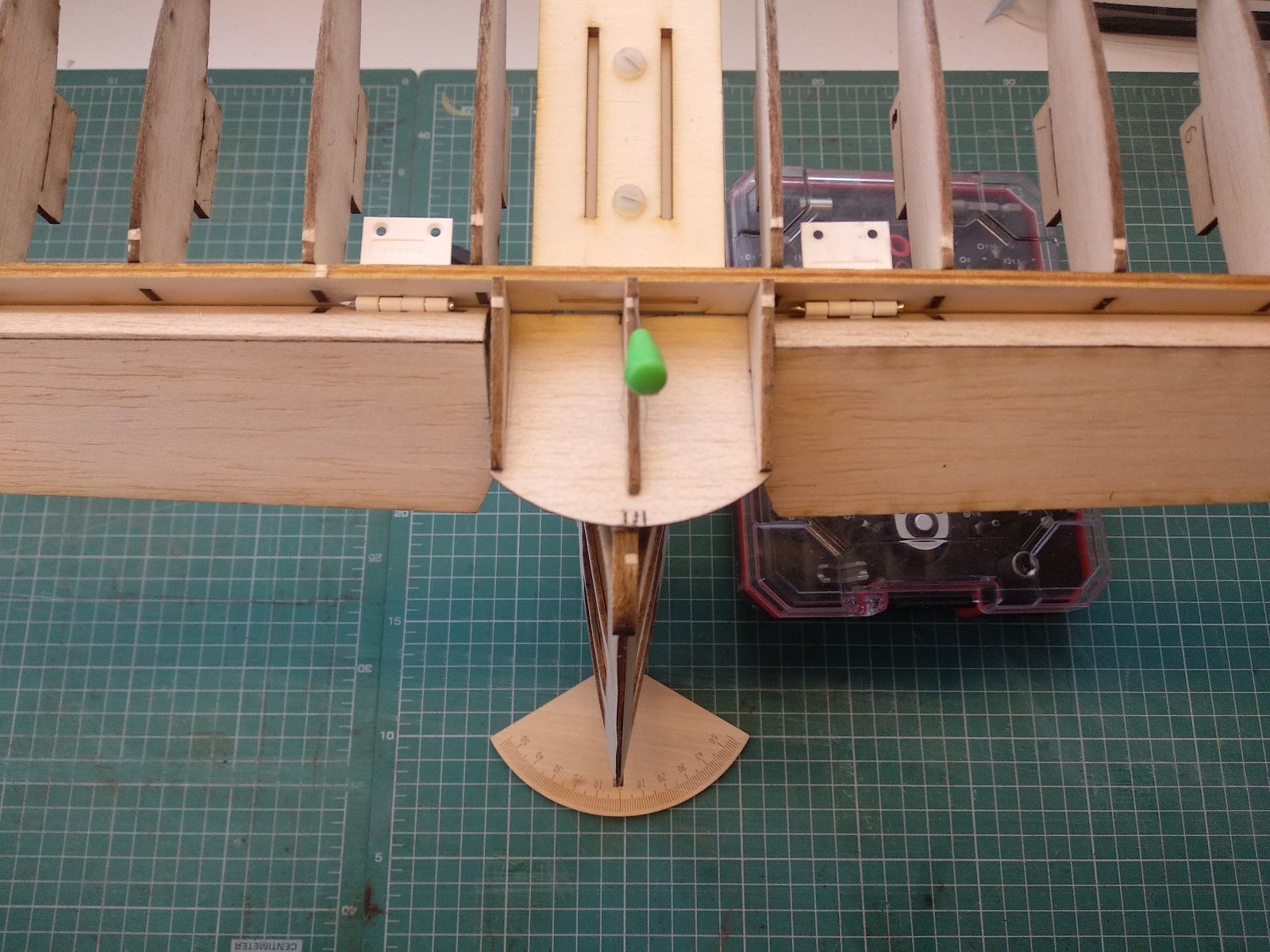

Wychylenia też ok, SK po ok 50 stopni, SW po 35 stopni (sporo za dużo ;) )
Załącznik:
IMG_20210417_111947.jpg [ 594.01 KiB | Przeglądany 16045 razy ]

Załącznik:
IMG_20210417_111952.jpg [ 604 KiB | Przeglądany 16045 razy ]

Załącznik:
IMG_20210417_111958.jpg [ 583.66 KiB | Przeglądany 16045 razy ]

Załącznik:
IMG_20210417_112240.jpg [ 445.82 KiB | Przeglądany 16045 razy ]

Załącznik:
IMG_20210417_112247.jpg [ 455.68 KiB | Przeglądany 16045 razy ]

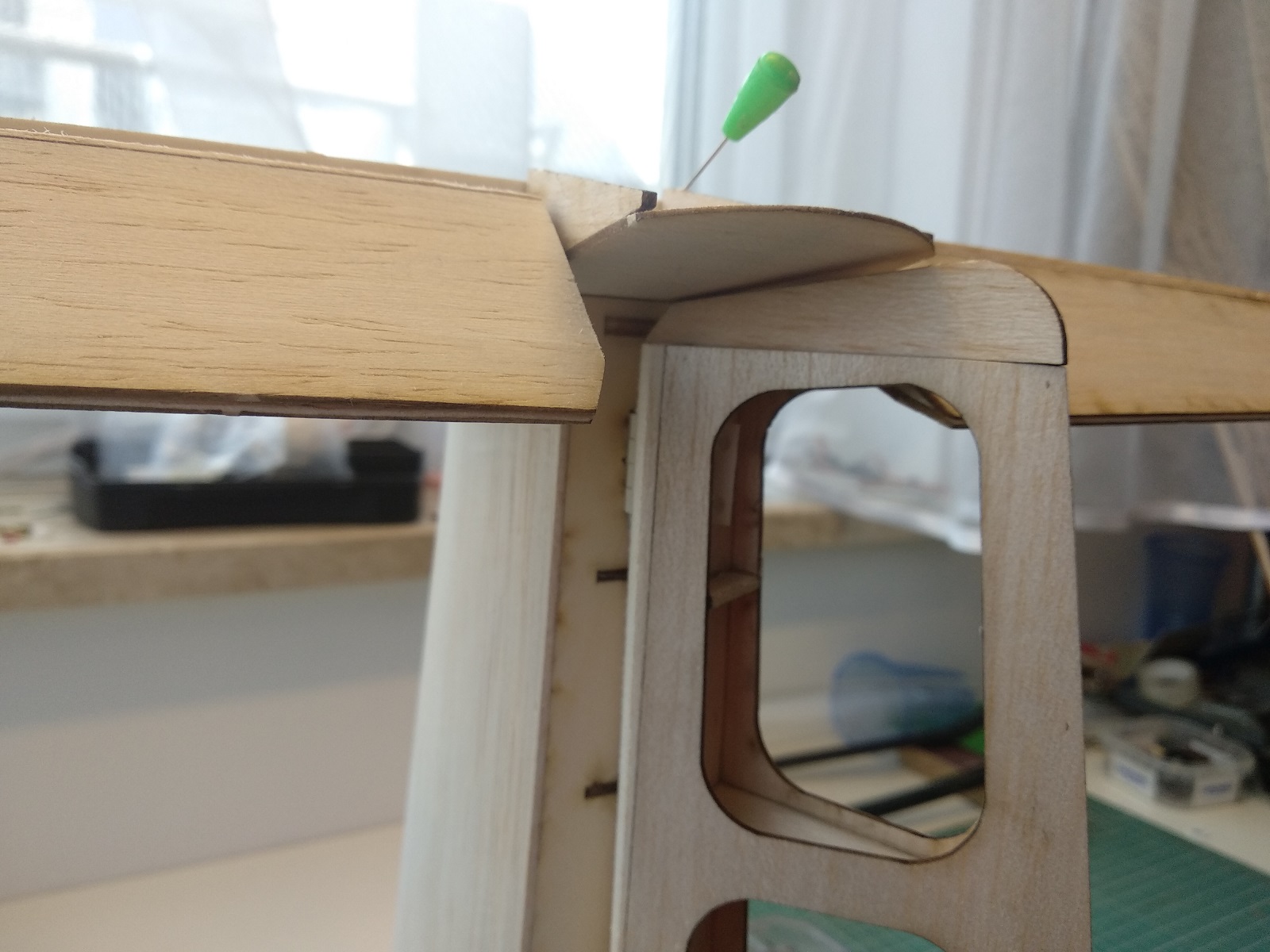

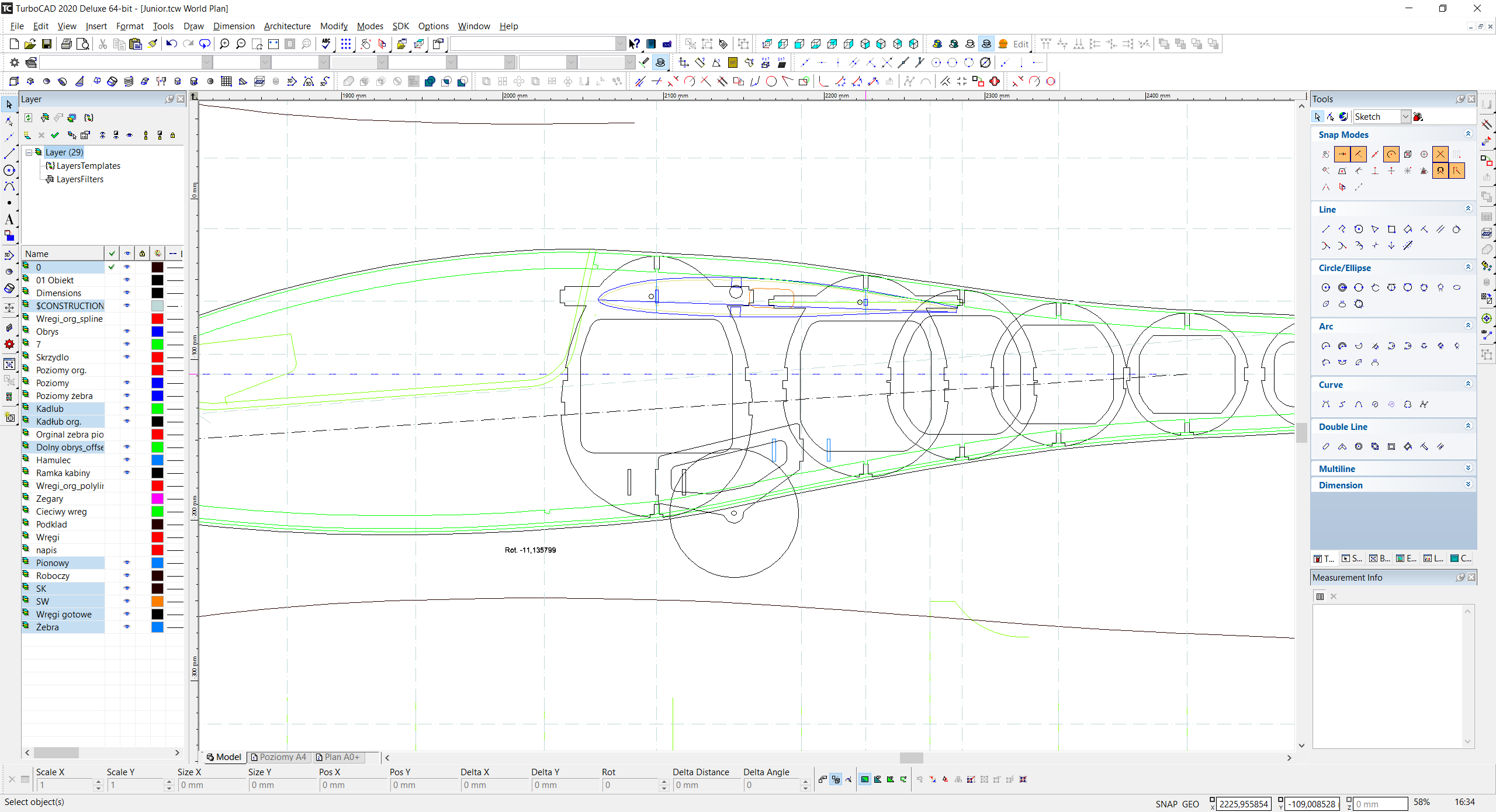

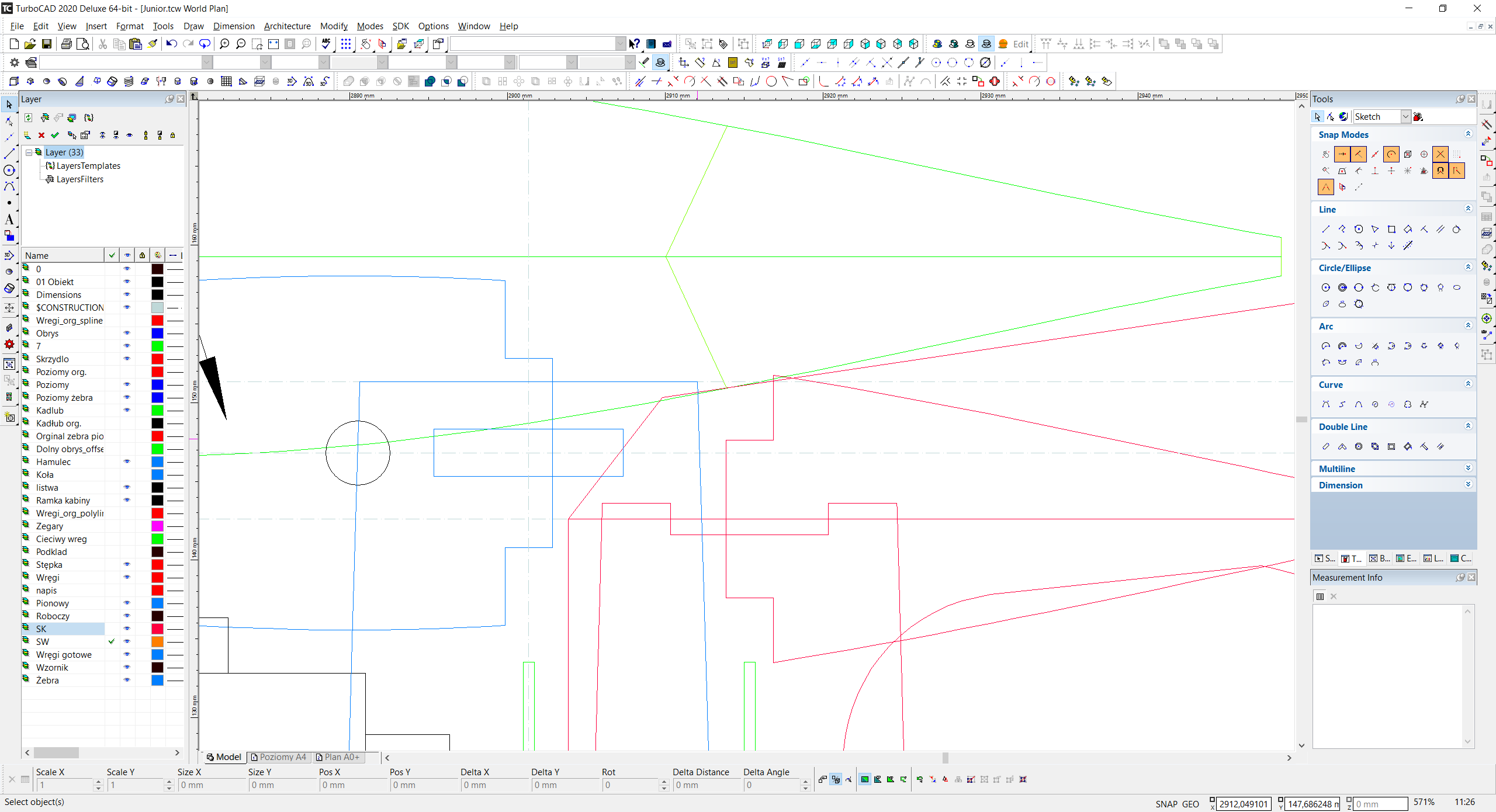

Problem malutki pojawił się przy SK, w zasadzie było to widać w CAD ale jakoś do mnie nie trafiło...
(Czerwony obrys SK, zielona poziom)
Załącznik:
15.png [ 197.39 KiB | Przeglądany 16045 razy ]

Załącznik:
IMG_20210417_112009.jpg [ 335.98 KiB | Przeglądany 16045 razy ]


Sprawdzam dalej... na razie moje główne zmartwienie to sterowanie SW. Jakieś sugestie ?

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
 Wyświetl profil

Torres
Post: 17 kwie 2021, o 13:44
Offline
Modelarz
Awatar użytkownika

Rejestracja: 10 lip 2020, o 10:40
Posty: 169
Lokalizacja: Katowice
Hej...
Są obecnie bardzo fajne "małe" serwa .
Jak się zmieszczą w stateczniku np. takie :
- http://www.kingmaxhobby.com/pd.jsp?id=25#_pp=0_463_121
to jest pewnie z kilka możliwości jak to rozwiązać

_________________
Pozdrawiam Roman
Na górę
 Wyświetl profil

mgr
Post: 17 kwie 2021, o 17:07
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk
No tak, serwo jest jakąś opcją.
Aktualnie rozważam:
  • serwo w pionowym
  • serwo w poziomym
  • bowden i jakieś zmyśle połączenie na styku pion - poziomy
  • wszelkiego rodzaju dźwignie, jakieś ramiona etc.

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
 Wyświetl profil

mgr
Post: 18 kwie 2021, o 17:44
Offline
Administrator
Awatar użytkownika

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

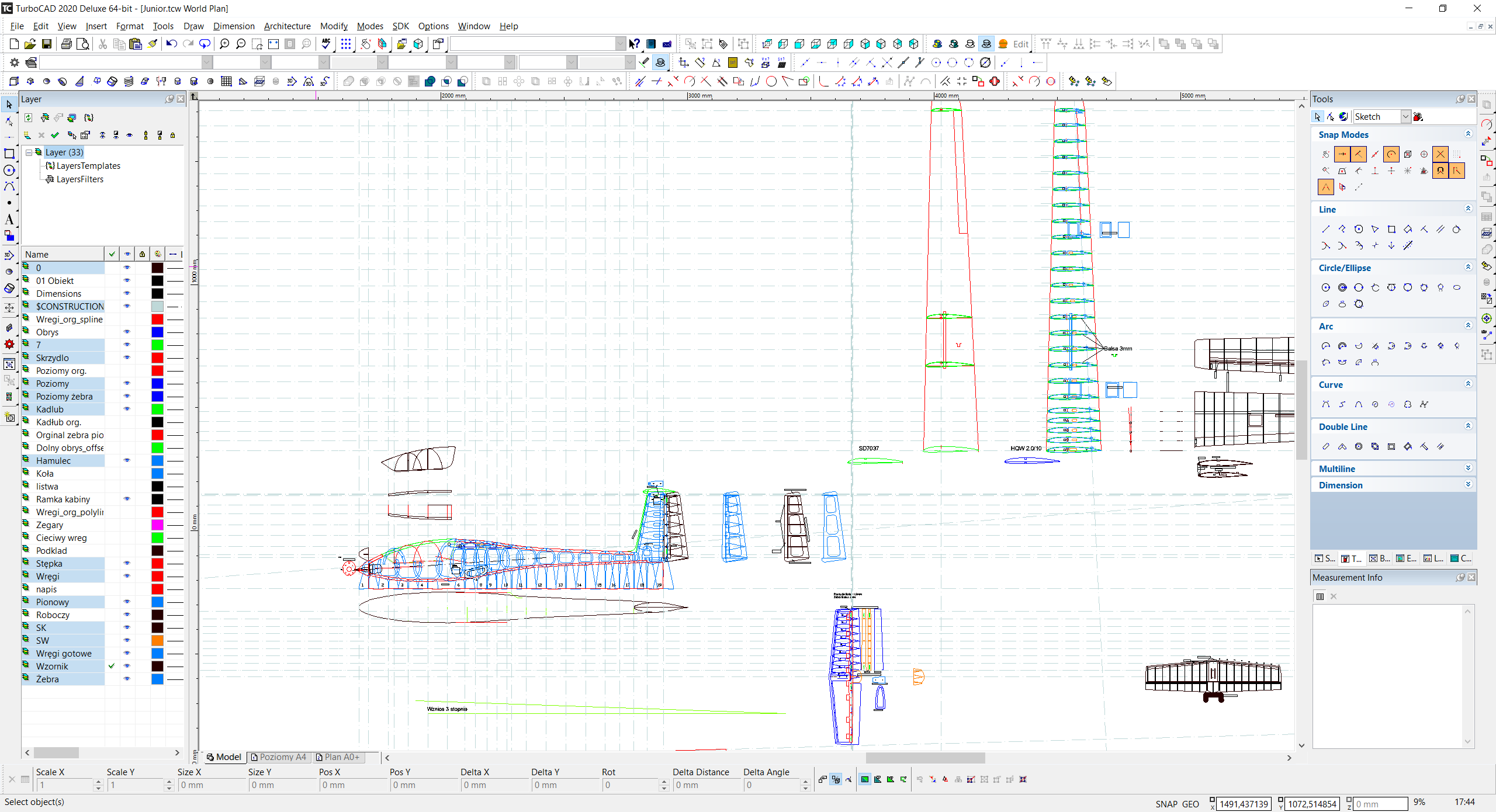

Czas w CAD 40 godzin 11 minut, chyba gotowe :? :lol:

Załącznik:
16.png [ 295.37 KiB | Przeglądany 16008 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec :D
____________SAM 18-025_____________
https://gliders.pl
Na górę
 Wyświetl profil

utopia
Post: 18 kwie 2021, o 19:48
Offline
Modelarz
Awatar użytkownika

Rejestracja: 8 lis 2013, o 09:39
Posty: 285
Lokalizacja: Plewiska
Masakra... 40 godzin. 5dni w pracy a niby tylko rysowanie kresek. Szacun.

_________________
Pozdrawiam Krzysztof
Piłeś- nie pisz!
Na górę
 Wyświetl profil

AmperTomek
Post: 20 kwie 2021, o 10:08
Offline
Modelarz
Awatar użytkownika

Rejestracja: 17 paź 2020, o 22:27
Posty: 86
Lokalizacja: Olkusz - Małopolska
40 godzin to pod warunkiem, że masz parę projektów już za sobą, a ten idzie gładko i bez poprawek. W przeciwnym razie wychodzi grubo ponad 100 godzin. Tomasz, czy robisz obliczenia wytrzymałościowe dla skrzydła? Czy robisz obliczenia do doboru serw?

_________________
Pozdrawiam Tomek
