11 Podłużnice cz1.

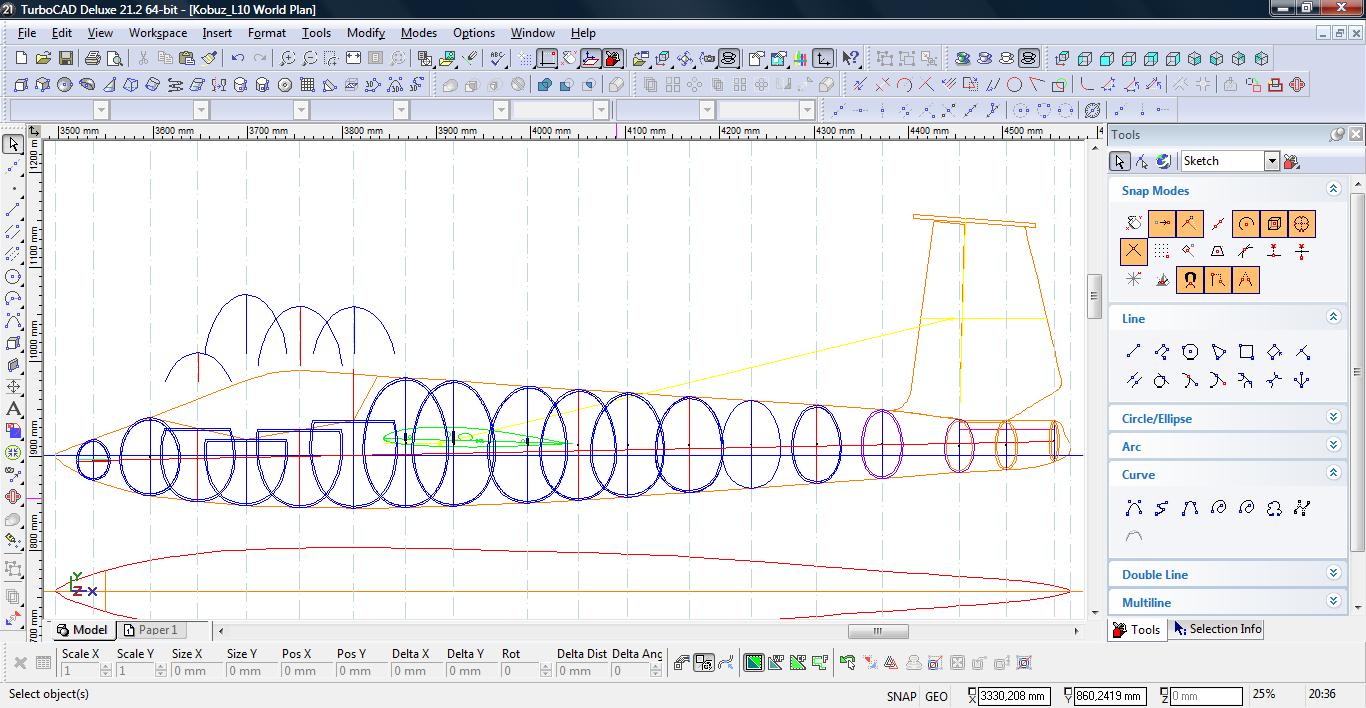

Mamy nasze wręgi, czas zająć się resztą.
Kadłub będzie kryty balsą 2mm.
Zatem na każdej wrędze robimy taki offset.

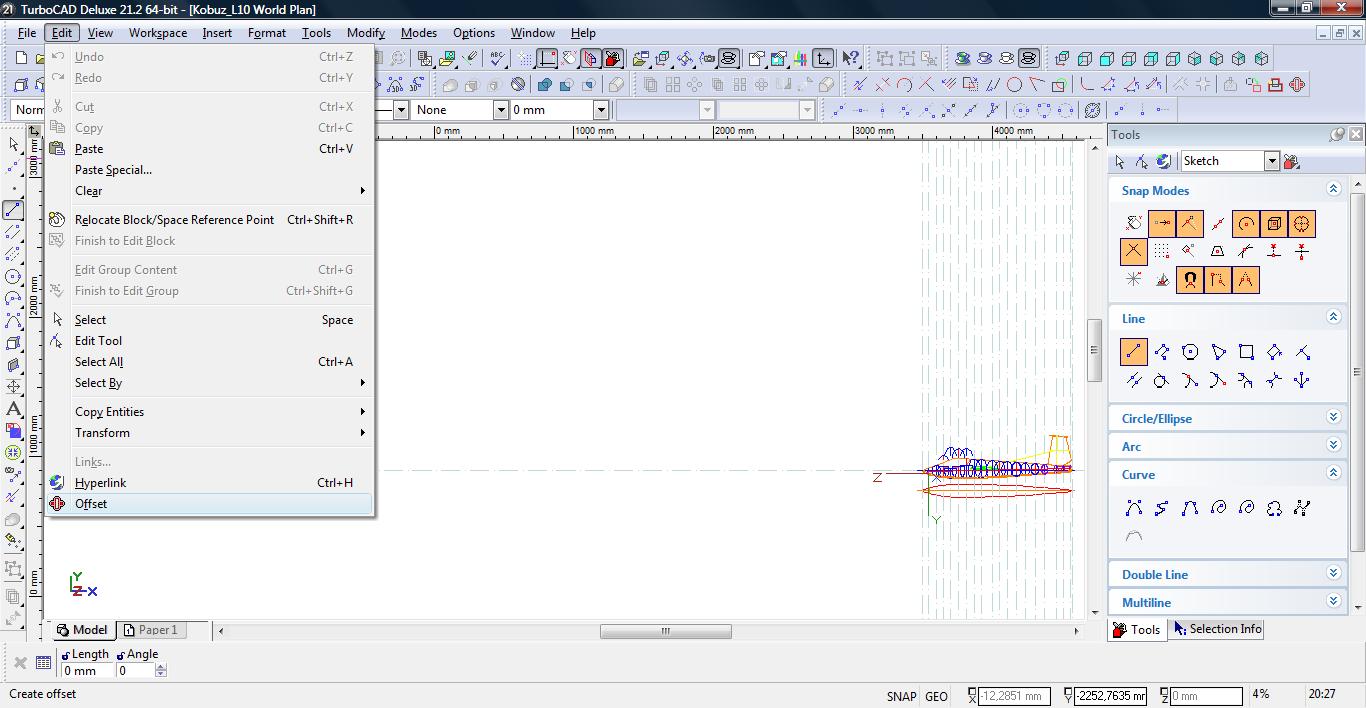

Z menu Edit wybieramy Offset, i wykonujemy go wewnątrz wręg.


Gotowe

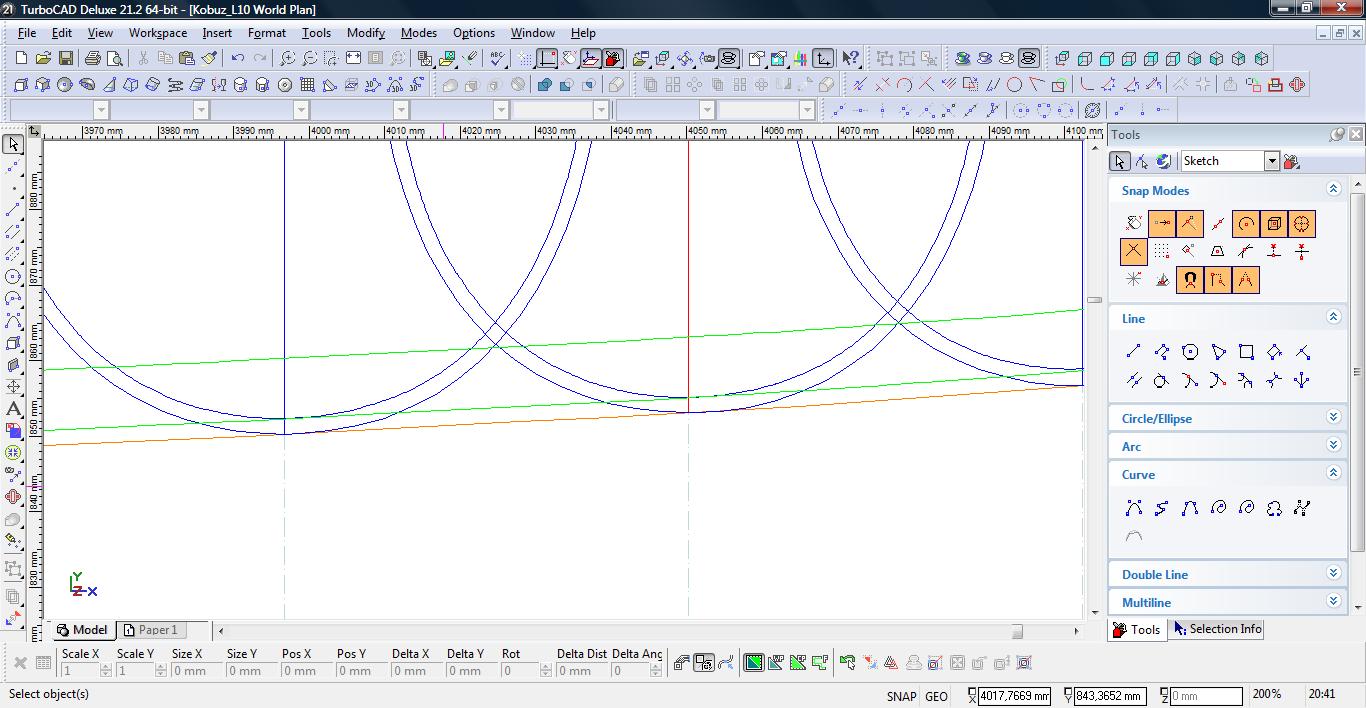

Na spodzie kadłuba będzie stępka z balso sklejki 8x3. Jej kształt weźmiemy sobie z obrysu.
Po prostu go z offset-ujemy. Aby początek i koniec się nie zniekształcił - przetniemy obrys.

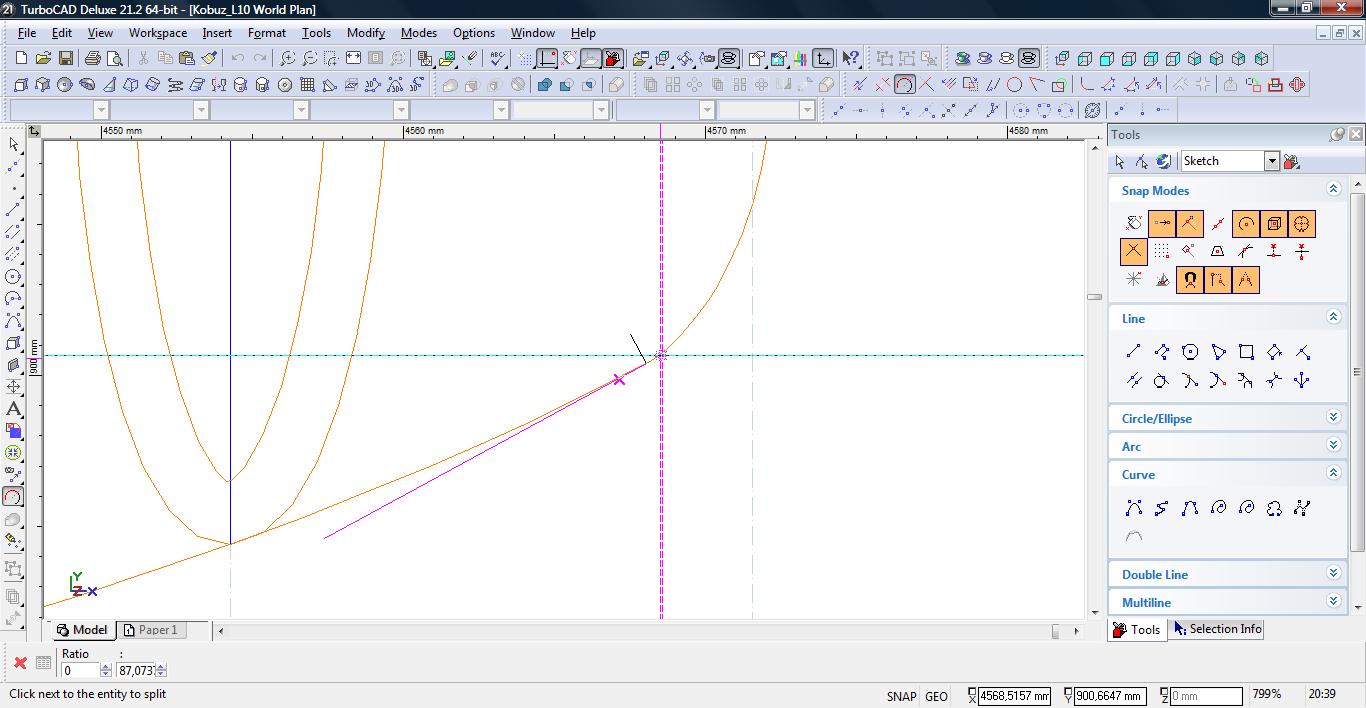

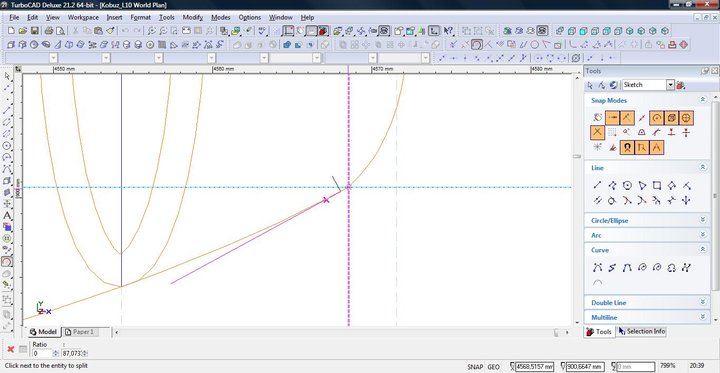

Z menu Modify wybieramy opcję SPLIT. Przecinamy w miejscu linii osi.


Tniemy z przodu i z tyłu. Offsety robimy dwa. Jeden na 2 mm (poszycie) drugi na 10mm. Da nam to rzeczywistą wysokość stępki 8mm.

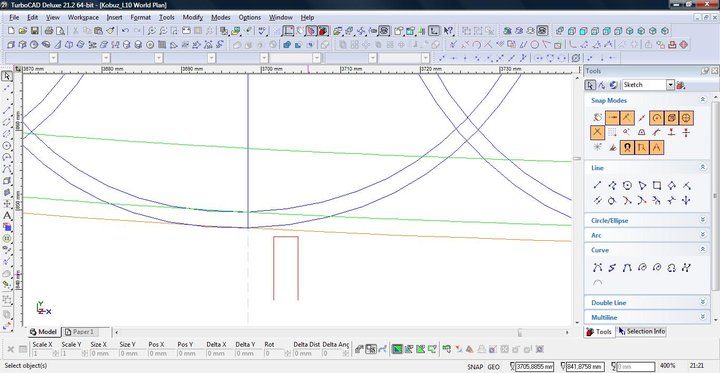

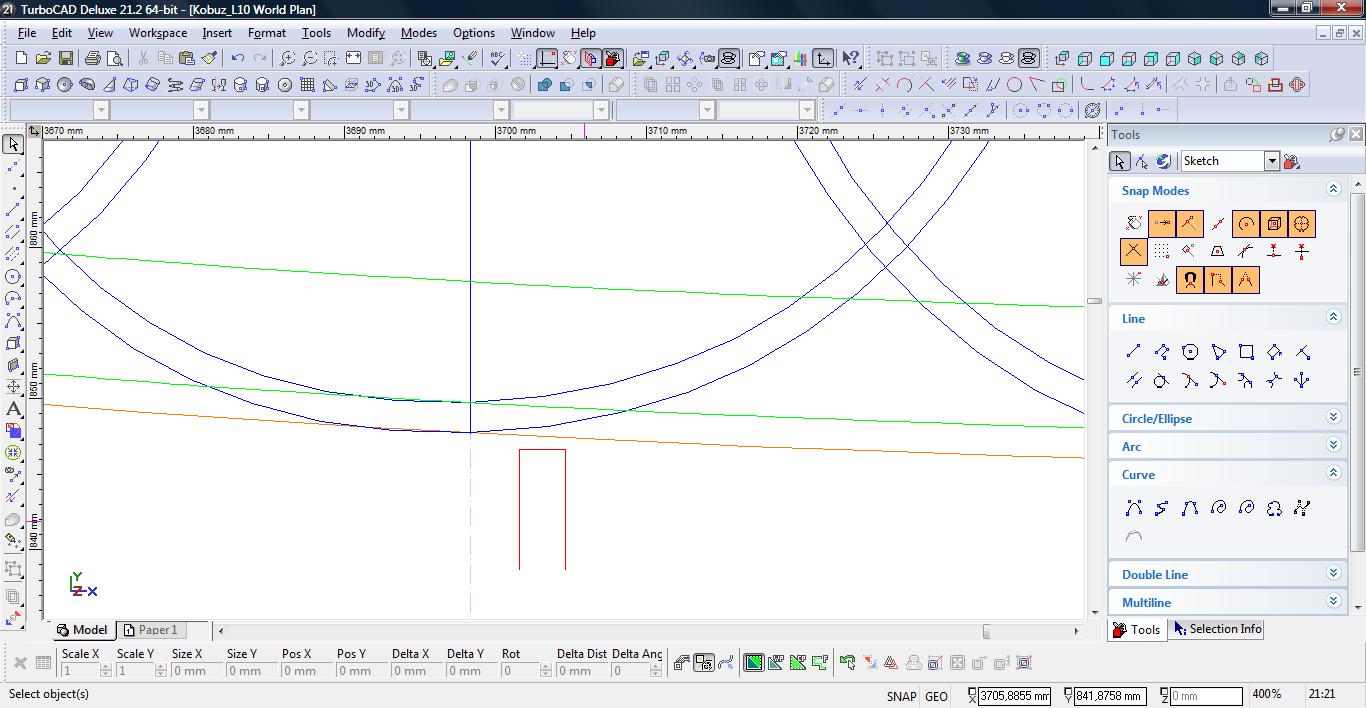

Rysujemy polylinię z trzech segmentów 8x3x8 mm.

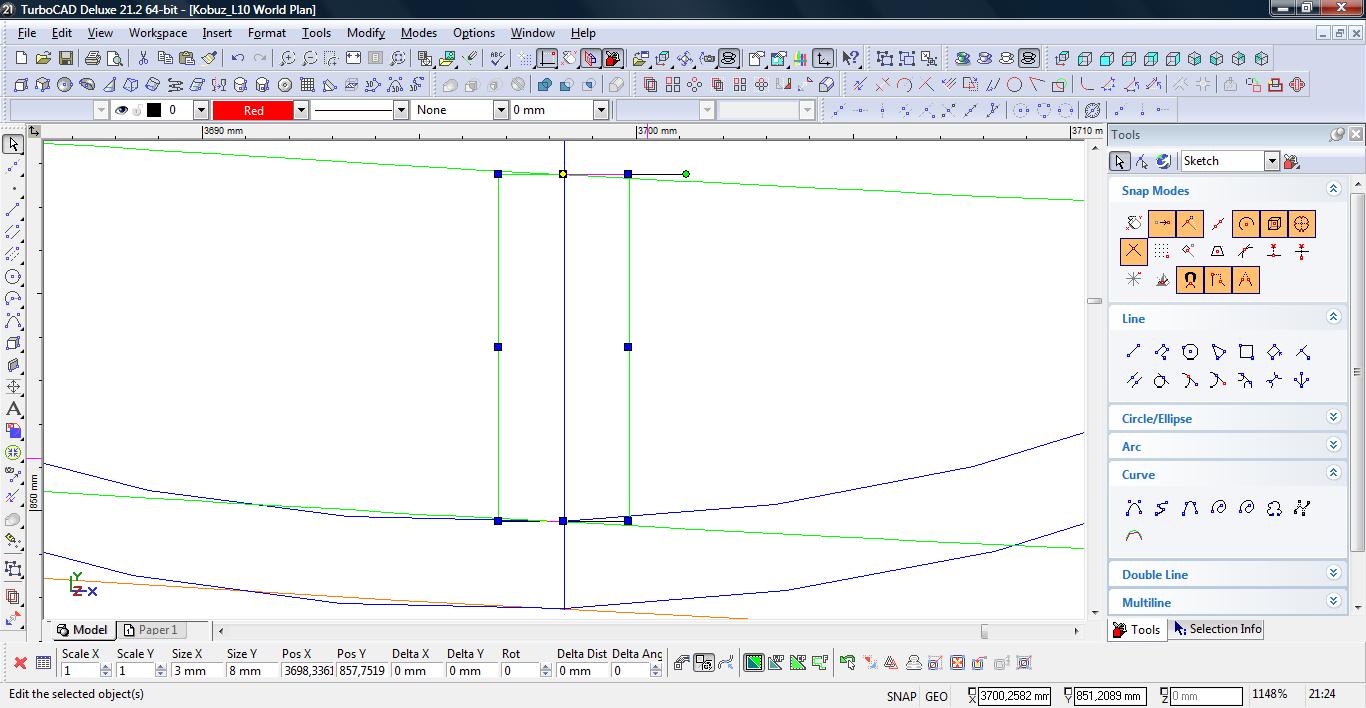

Zaznaczamy ją. Zmienimy punkt referencyjny. Aby to wykonać wystarczy wcisnąć ‘d’ na klawiaturze w momencie gdy obiekt jest zaznaczony.
Nowy punkt ustawiamy na środku górnego segmentu. Przenosimy element na przecięcie osi wręgi z górna linią stępki.


I tak na wszystkich wręgach. Aby było łatwiej ten element po prostu kopiujemy (CTRL+C) i wklejamy (CTRL+V) w okolicy nowej wręgi. Na koniec pozycjonujemy.

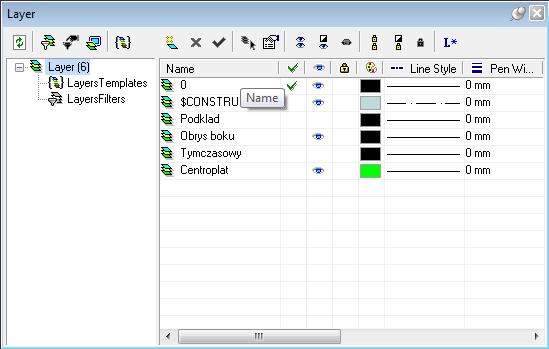

Aby oczyścić troszkę rysunek, z menu Options wybieramy Layers.

Dodajemy nową warstwę, na którą przeniesiemy oryginalne wręgi. Na koniec tą warstwę ukryjemy.

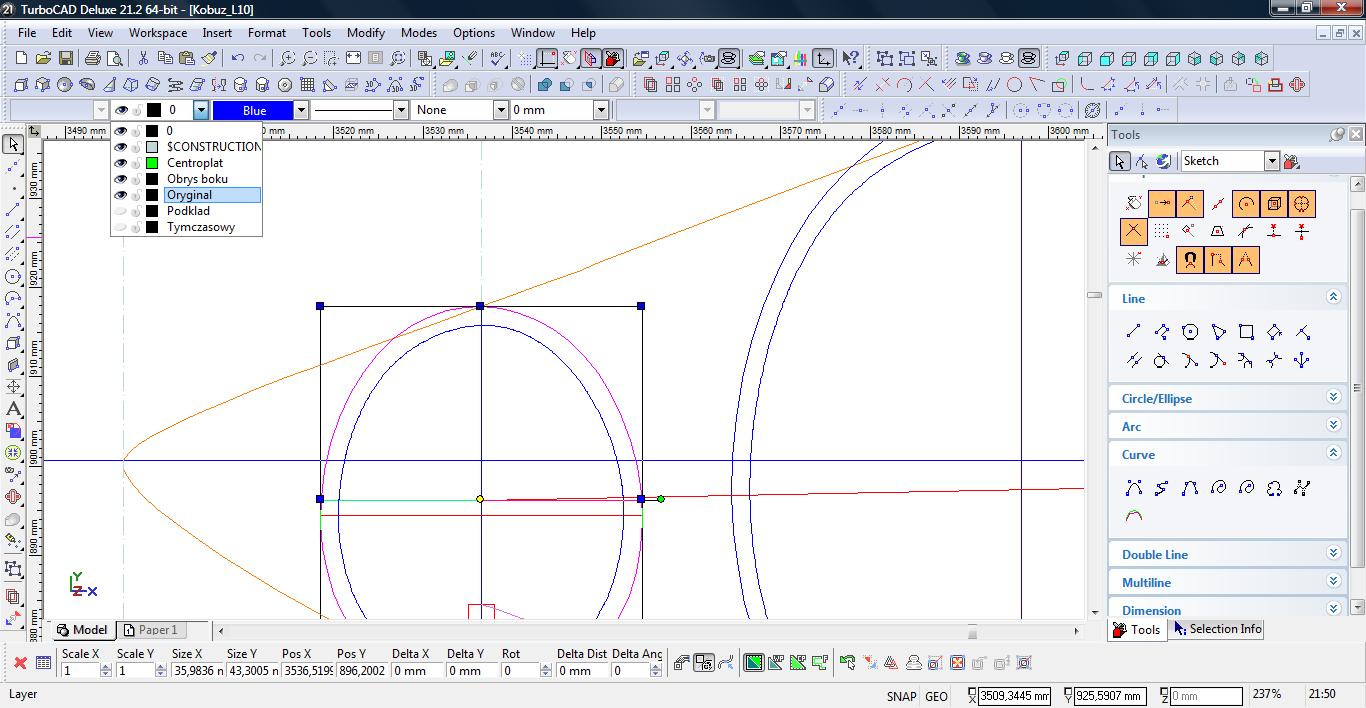

Aby przenieś element na inną warstwę, zaznaczamy go a następnie z menu u wybieramy interesująca nas warstwę.


Aby ukryć warstwę, wystarczy kliknąć na ikonkę oka przez nazwą warstwy. Wszystkie elementy przypisane do tej warstwy przestaną być wyświetlane.

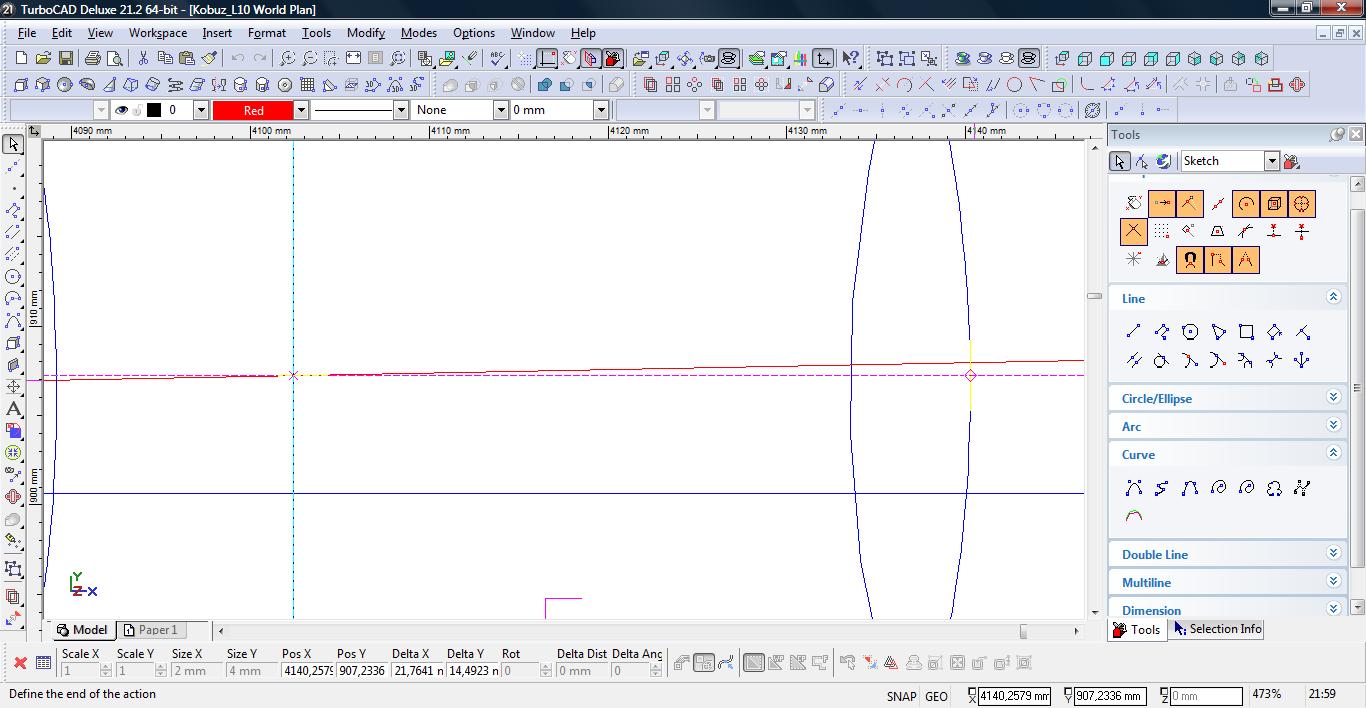

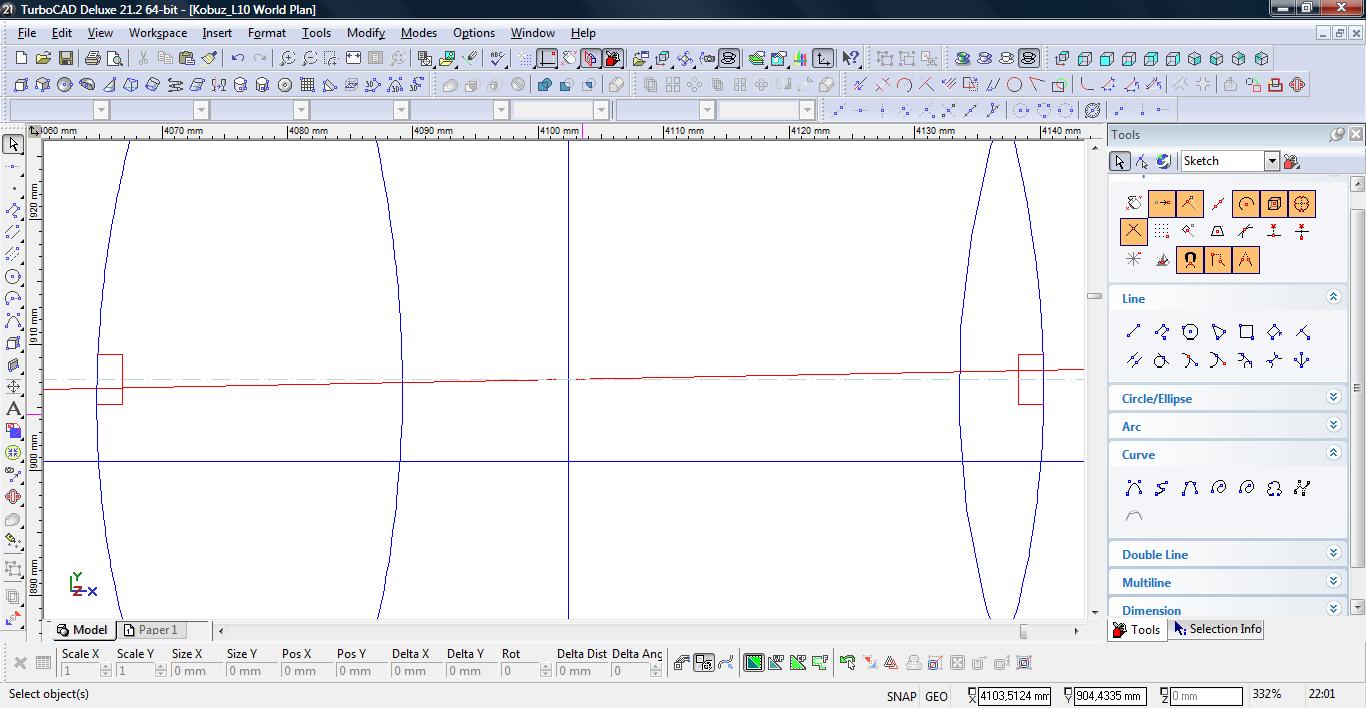

Między środkiem pierwszej a ostatniej wręgi rysujemy prostą linię. Określi nam ona przejście głównej prowadnicy. Jej przecięcie względem osi wręgi, będzie punktem odniesienia.

Zatem rysujemy polylinię z 3 sekcji 2x4x2, przestawiamy punkt odniesienia. I Od punktu odniesienia wręgi w linii prostej ustawiamy polylinię w miejscu zakończenia wręgi.

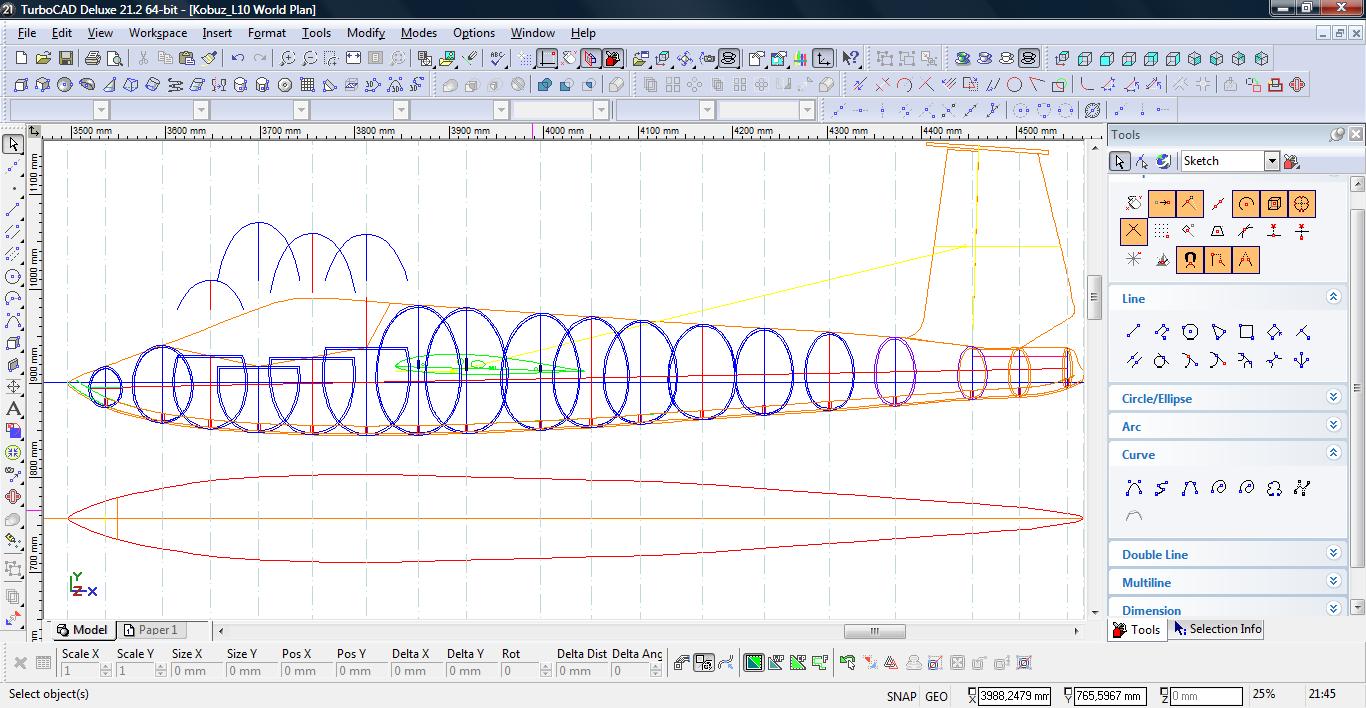

Ponawiamy na drugiej stronie. Całość wygląda jak poniżej. Czerwona linia to linia przejścia bocznej podłużnicy, linia konstrukcyjna to linia prosta względem przecięcia się linii czerwonej z osią wręgi.


I tak samo dla pozostałych wręg.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

12 Podłużnice cz.2

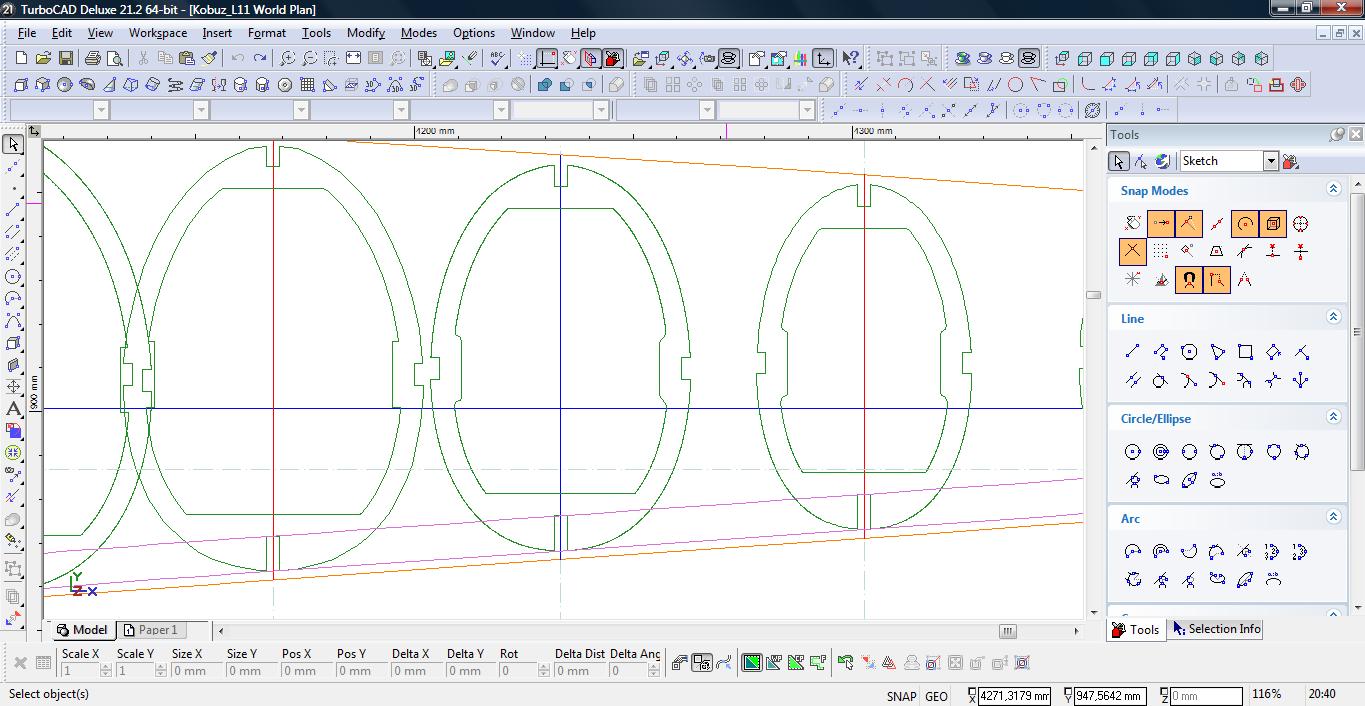

Rozmieściliśmy wcięcia na podłużnice na wszystkich wręgach.
Po bardzo długiej i mozolnej pracy przy wycinaniu kawałków wręg, dopasowywaniu linii i ponownym łączeniu w polylinię.
Zostanie nam tylko wykonanie ażurowania. Najprościej jest użyć to tego znanej nam doskonale funkcji Offset.
Ustawiamy po 5 milimetrów i ażurujemy każdą wręgę. Jeśli kształt nam nie odpowiada – poprawiamy.

Mnie zadowolił taki stan:



13 Poziomy
Jednym z elementów cały czas brakujących w naszym modelu jest statecznik poziomy.

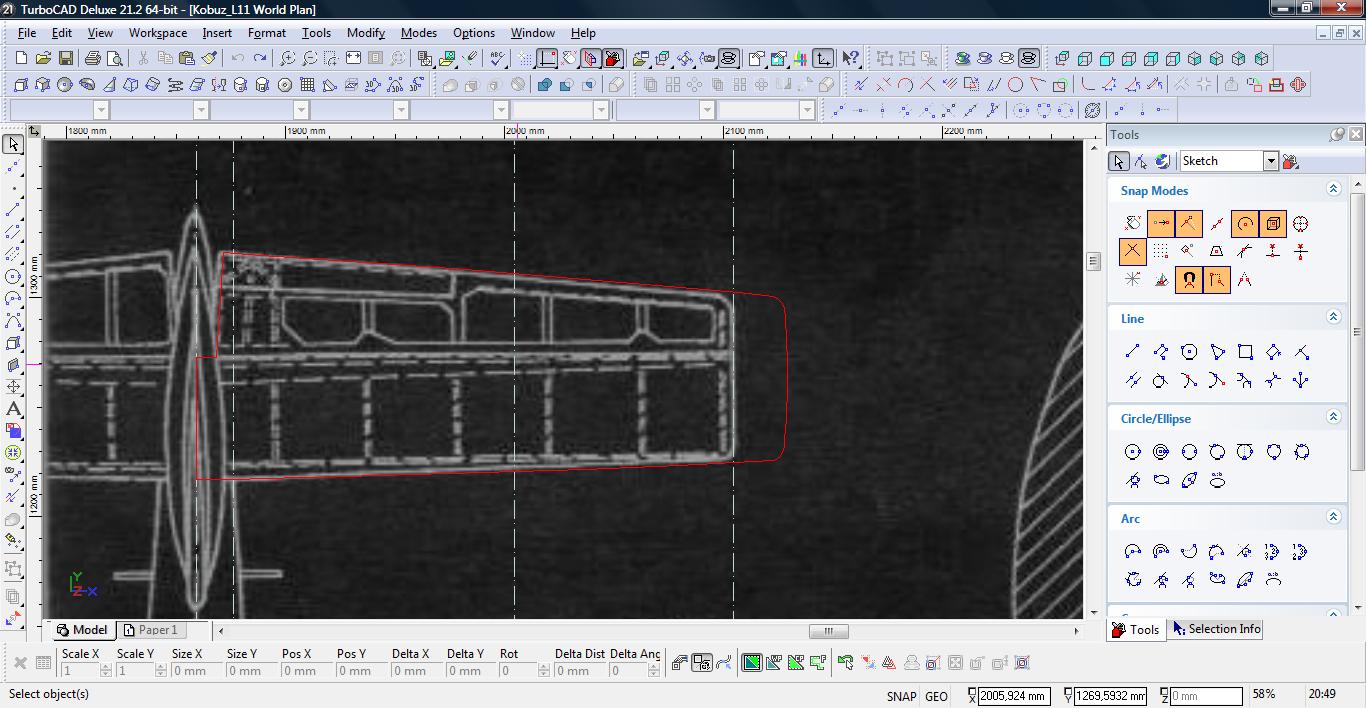

Z podkładu obrysowujemy jego kształt. Ja użyłem linii konstrukcyjnych jako wyznaczników – na koniec w prosty sposób poprowadziłem polylinię.
Rogi zaokrągliłem funkcją fillet.

Poziomy należy powiększyć – jego nową wielkość otrzymamy wykonując stosowne obliczenia.
Następnie zaznaczamy, nasz obrys o powiększamy go w osi X.

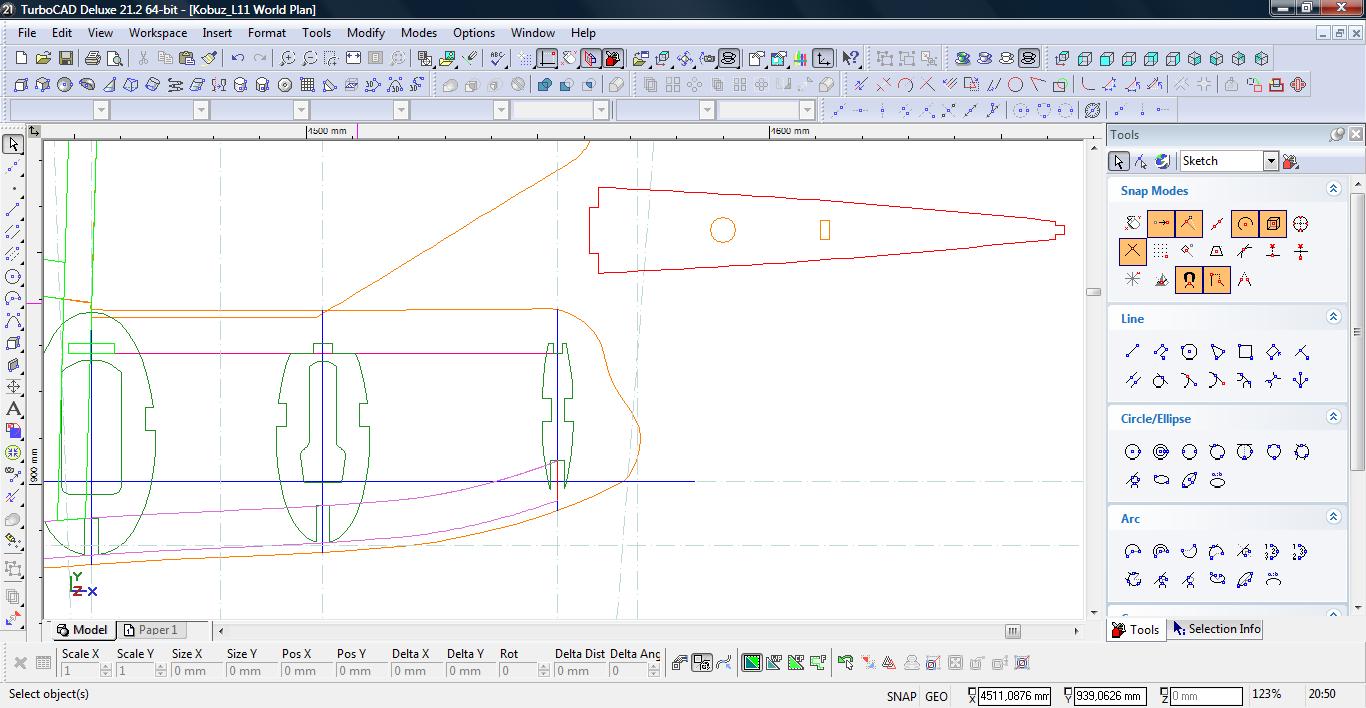

Przenosimy go na rzut z góry. I rozpoczynamy jego projektowanie. Ja zacząłem od zaprojektowania sposobu montażu do kadłuba. Chciałbym by był on demontowany.


W prawym górnym rogu widoczny jest element konstrukcyjny na którym będzie leżał statecznik.
Mocowanie będzie na jedną nylonową śrubę M4.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Zakończenie kadłuba jest zupełnie inne. Jeżeli robisz model podobny do kobuza to nie ma znaczenia. W przypadku powiedzmy półmakiety musisz przemyśleć końcówkę jeszcze raz.
http://static.rcgroups.net/forums/attac ... buz005.jpg

W temacie w zasadzie brakuje zakończenia… zatem kilka słów na koniec.
Zostało nam zaprojektować statecznik poziomy, ja zdecydowałem się na płaska płytkę.

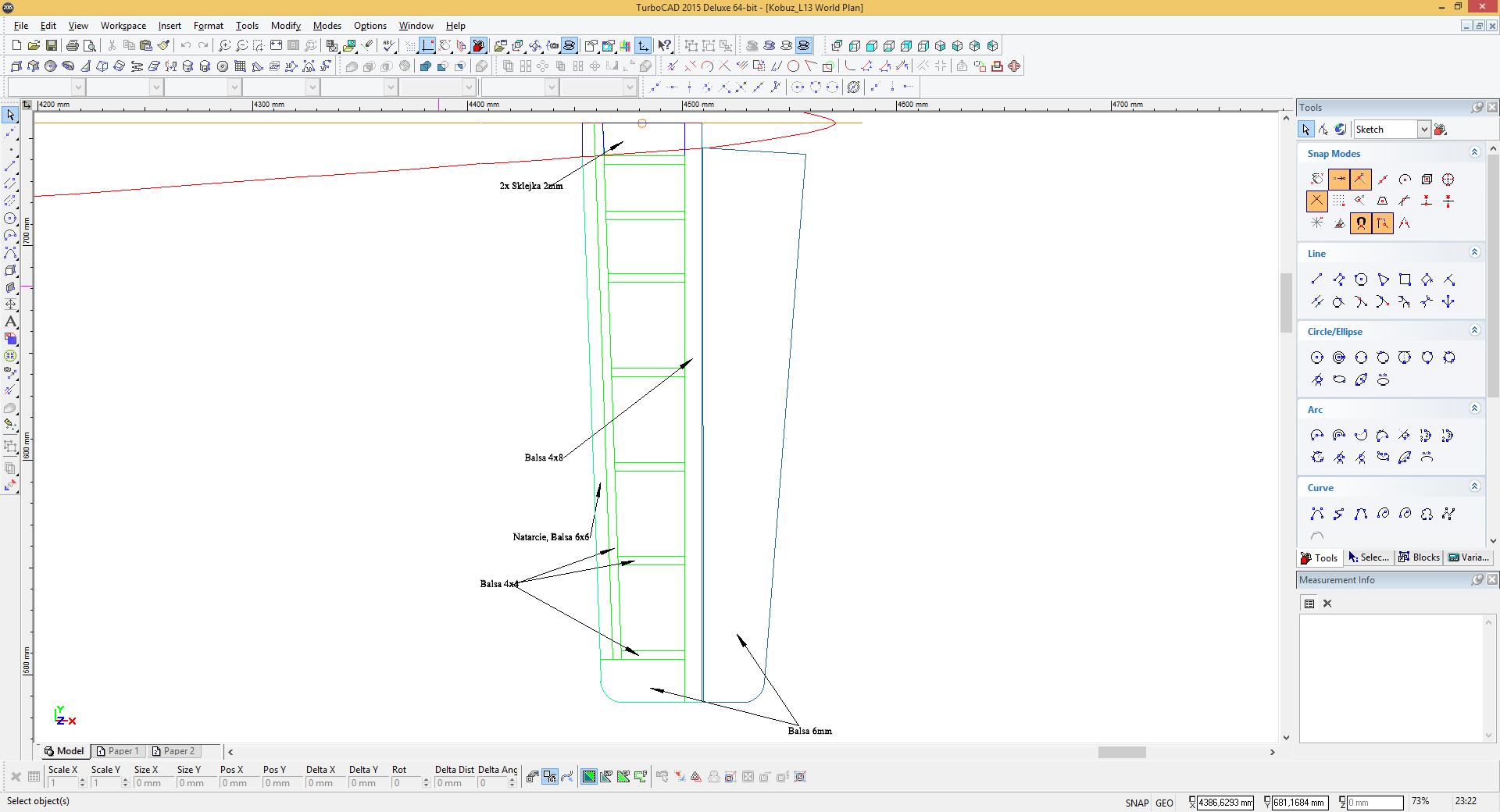

Konstrukcja z rozpórkami.

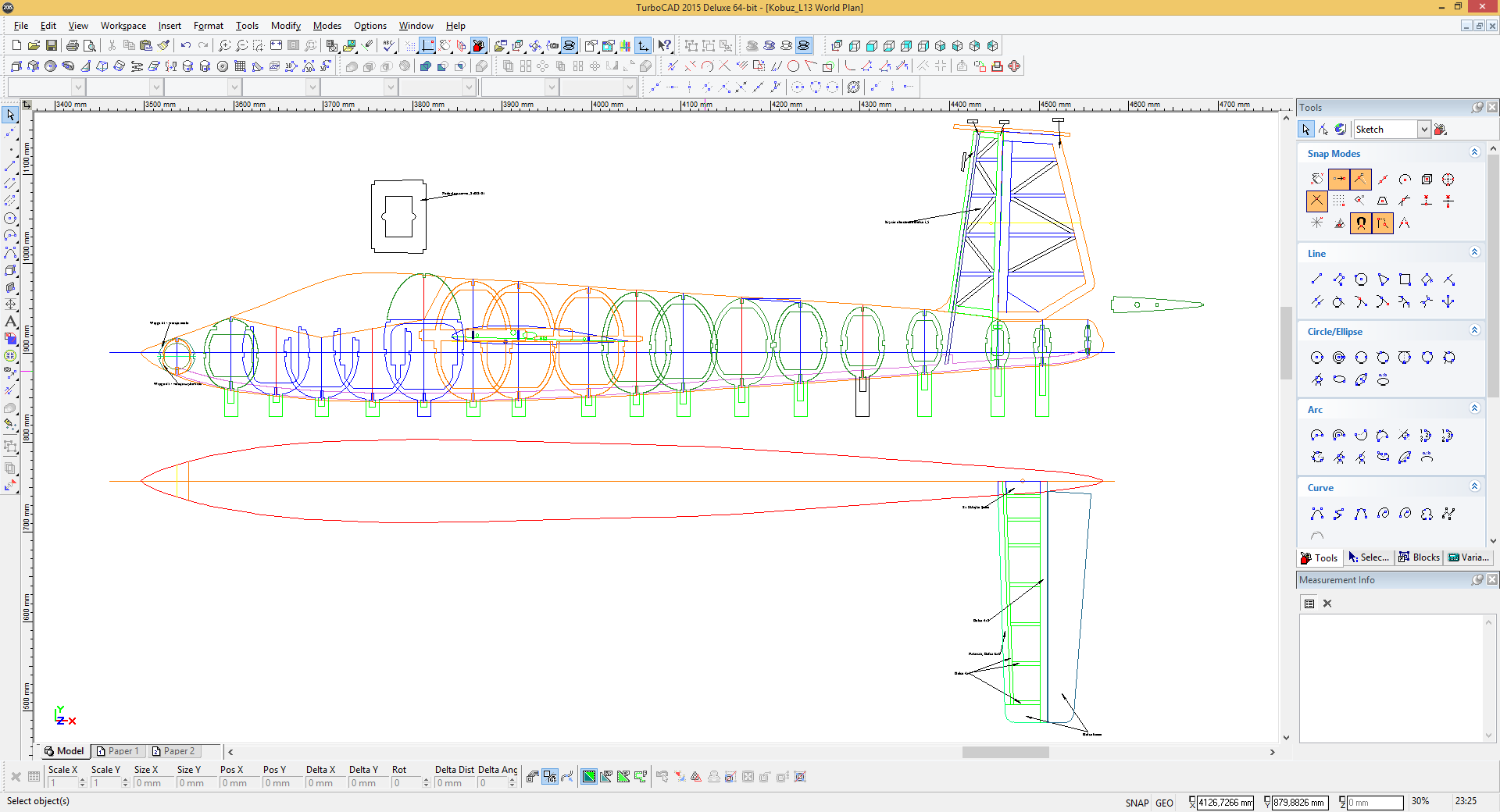

Mamy komplet.


Teraz usuwamy co zbędne, i przygotowujemy się do rozkładania na formatkach.


Elementy układamy najoptymalniej jak potrafimy, koniec końców materiału szkoda

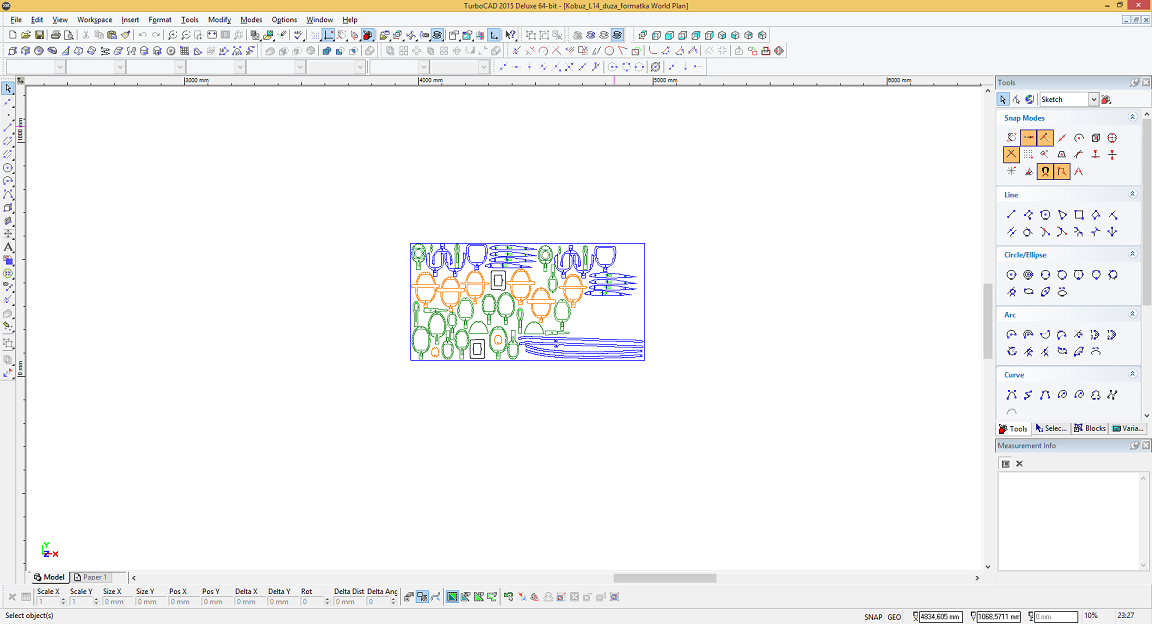

Ja zadowoliłem się czymś takim.


Na koniec offset pod laser oraz mostki.
Offset normalnie funkcją offset, mostki wykonuję rysując prostokąt o długości formatki i szerokości 1mm dla sklejki / balsosklejki; 2mm dla balsy.
Taki prostokąt przesuwam w wybrane miejsca po formatce i używam go do wycinania przerw funkcją Trim. Wszystko gotowe, pozostało wyciąć i budować
