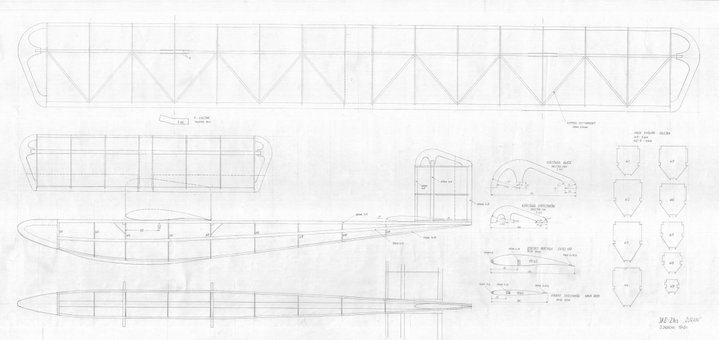

Przedstawiam rozrysowane plany szybowca "Żuraw" wraz z dodatkami. Plan został opracowany na podstawie planów opublikowanych w czasopiśmie "Skrzydła i motor" nr 27/105 (1946 r.)
Załącznik:
Żuraw_jpg.jpg [ 317.55 KiB | Przeglądany 11538 razy ]
Wszelkie kwestie dotyczące rozmieszczenia wyposażenia w wersji RC pozostawiam do rozważenia ewentualnym budowniczym modelu. Nie mniej jednak proponuję, aby wyposażenie rozmieścić następująco:
- serwa (rozmiaru np. HS-55) - w części podskrzydłowej
- akumulatory (AA) i odbiornik - w części dziobowej kadłuba (między krawędzią natarcia skrzydła a dziobem)
- sterowanie - SW i SK.
Na planie zaznaczony jest proponowany podział powierzchni sterowych modelu dla wersji RC.
Jeśli ktoś z kolegów potrzebowałby plan w skali 1:1 - proszę o kontakt na PW (plan w *.pdf) z podaniem adresu e-mail (plik "waży" 21 Mb).
Plan rozrysowany jest w zastosowaniu materiałów i założeń przedstawionych w oryginalnym opisie budowy (zmiany polegają na zastosowaniu m.in. balsy 1,5mm w zakresie materiału na żeberka płata i stateczników) oraz wykonania wręg. Całość, wraz z oryginalnym rysunkiem modelu, w załączniku.
Załącznik:
Żuraw budowa.pdf [81.77 KiB]
Pobrany 841 razy
Załącznik:

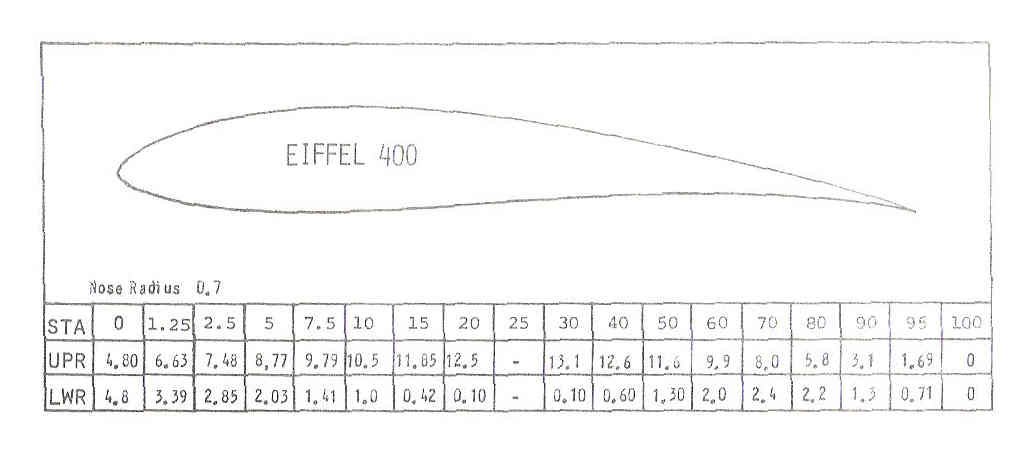

eiffel400.jpg [ 32.1 KiB | Przeglądany 11538 razy ]
Załącznik:

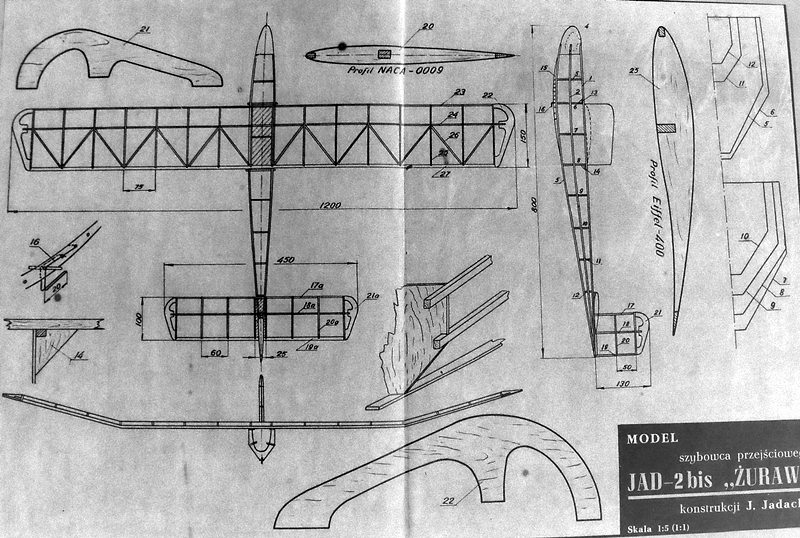

11.JPG [ 149.96 KiB | Przeglądany 11538 razy ]
PS.
Ogromne dzięki dla
Milo za pomoc w kwestii opublikowania planów
Zaloguj się
Zarejestruj się
FAQ
Szukaj

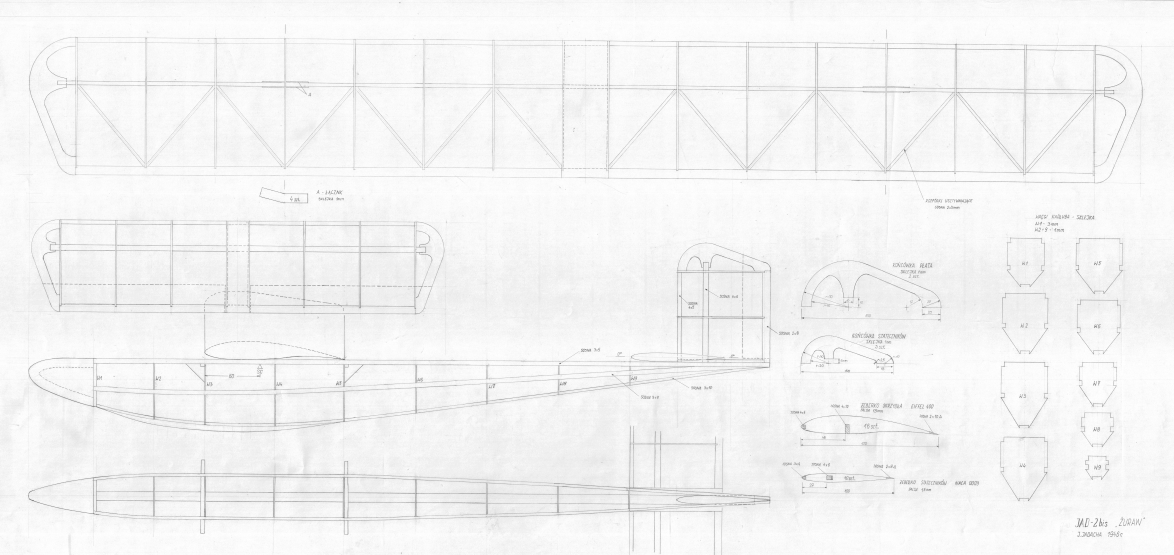

Przepraszam za pomyłkę. Zrobiłem poprawkę i dzięki Tomkowi
