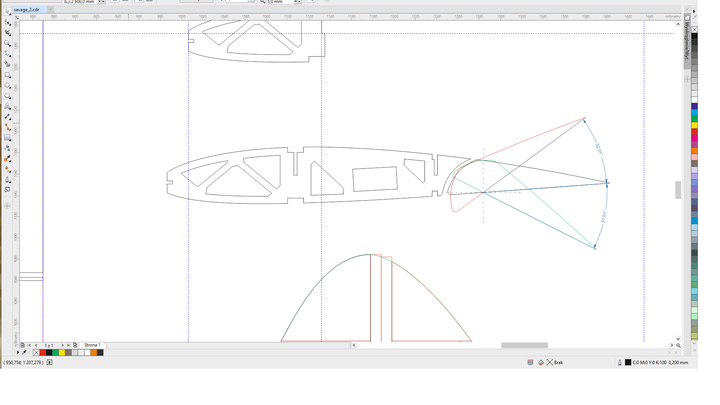

Panowie pomóżcie. Nie wiem jak wykonać zawias lotki takiej jak na załączniku. Optymalny sposób mnie interesuje, wychylenia zakładane podałem, a i ewentualnie użycie tego samego sposobu by zmechanizować klapy.


Załączniki:
zawias lotki4.png
zawias lotki4.png [ 110.48 KiB | Przeglądany 11313 razy ]

_________________
Pozdrawiam Adam
Na górę
 Wyświetl profil

molej
Post: 4 lis 2015, o 09:00
Offline
Administrator
Awatar użytkownika

Rejestracja: 19 wrz 2012, o 08:17
Posty: 1196
Lokalizacja: Wrocław
Wg mnie, najlepszym rozwiązaniem będzie wykonanie samodzielnie zawiasów, wzorując się na "dużym" lotnictwie
Załącznik:
z01.png [ 49.42 KiB | Przeglądany 11301 razy ]
W skrzydle osadzasz jedną część a w lotce drugą - podwójną.

Można też przerobić zawias i puścić go na zewnątrz ale psuje to aerodynamikę
Załącznik:
z02.png [ 49.95 KiB | Przeglądany 11301 razy ]


Na siłę można też użyć zawiasu walcowego
Załącznik:
z03.png [ 49.86 KiB | Przeglądany 11301 razy ]
ale wtedy, od strony skrzydła stosunkowo duży kawałek zawiasu będzie niepodparty (sztywność).
Na górę
 Wyświetl profil

Osa
Post: 4 lis 2015, o 13:46
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 wrz 2015, o 21:55
Posty: 104
Lokalizacja: Józefów
No tak. Gdzie ja mam rozum. Wykorzystam pierwszy przykład. Dziękuję ślicznie.

_________________
Pozdrawiam Adam
Na górę
 Wyświetl profil

Paweł
Post: 4 lis 2015, o 14:05
Offline
Administrator
Awatar użytkownika

Rejestracja: 3 kwie 2013, o 13:14
Posty: 562
Lokalizacja: Warszawa
Spróbuj może jeszcze pokombinować (w sensie przemyśleć - z dwóch pomysłów się coś zrodzi z pewnością ;) ) z mocowaniem lotki takim, jak Papa Schier wykombinował w RWD 9 w Miniaturowym... Jakby co to służę pomocą w sensie rysunków z planów ;)

_________________
Pozdrawiam :)
Paweł
SAM 18-016
Na górę
 Wyświetl profil

Osa
Post: 4 lis 2015, o 15:06
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 wrz 2015, o 21:55
Posty: 104
Lokalizacja: Józefów
Jest to pokazane w książce czy na wkładkach z planami?
Książkę ale bez planów mam więc w domu zerknę, na razie radosną twórczość w pracy pokażę :lol:
Załącznik:
Bez tytułu.png
Bez tytułu.png [ 22.57 KiB | Przeglądany 11272 razy ]

Elementy zawiasu mogę wyfrezować z laminatu 1- 1,5 mm

_________________
Pozdrawiam Adam
Na górę
