Jest to kontynuacja tego tematu viewtopic.php?f=4&t=202&start=30

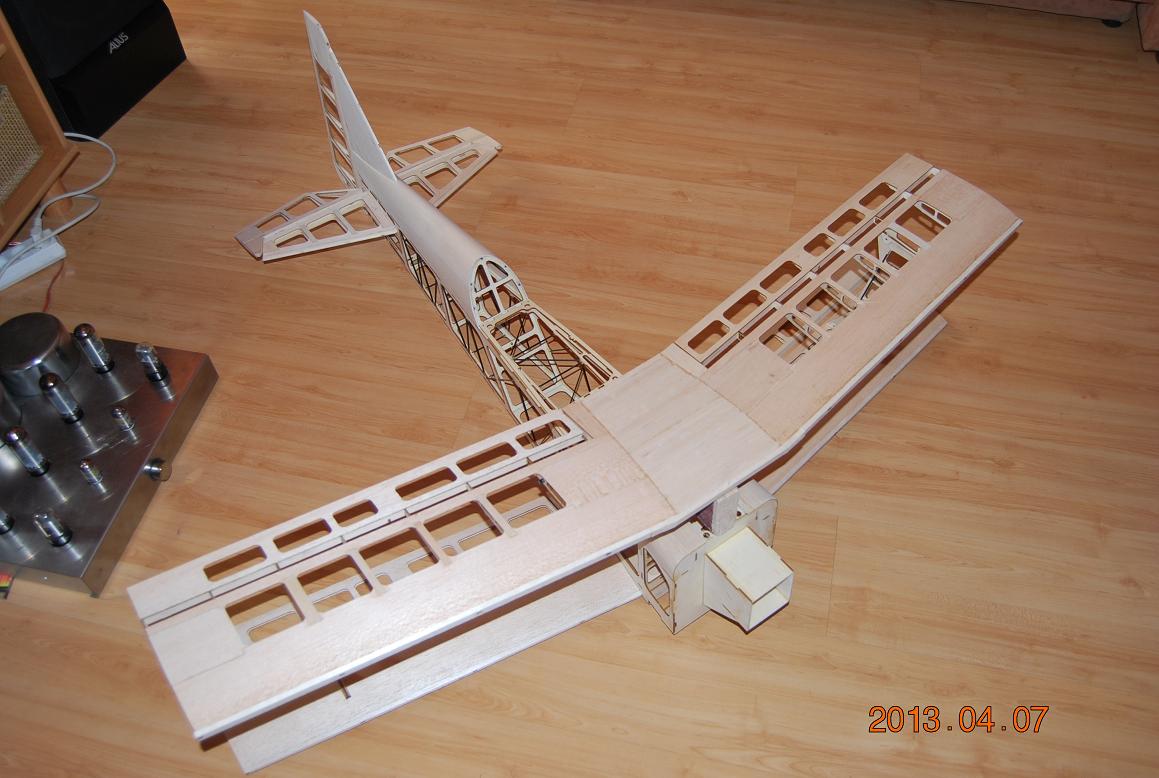

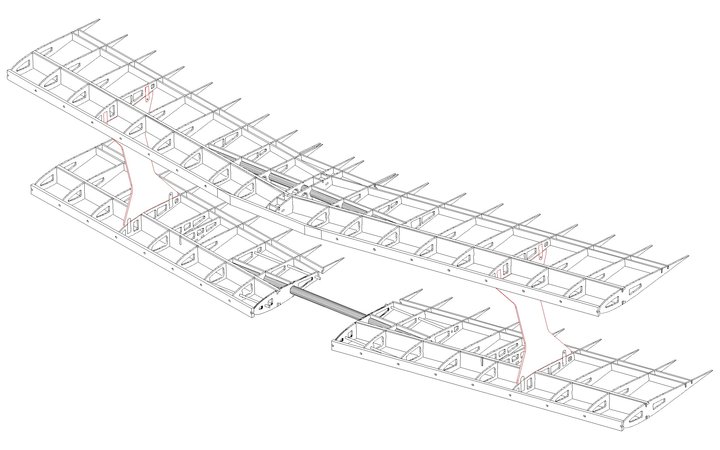

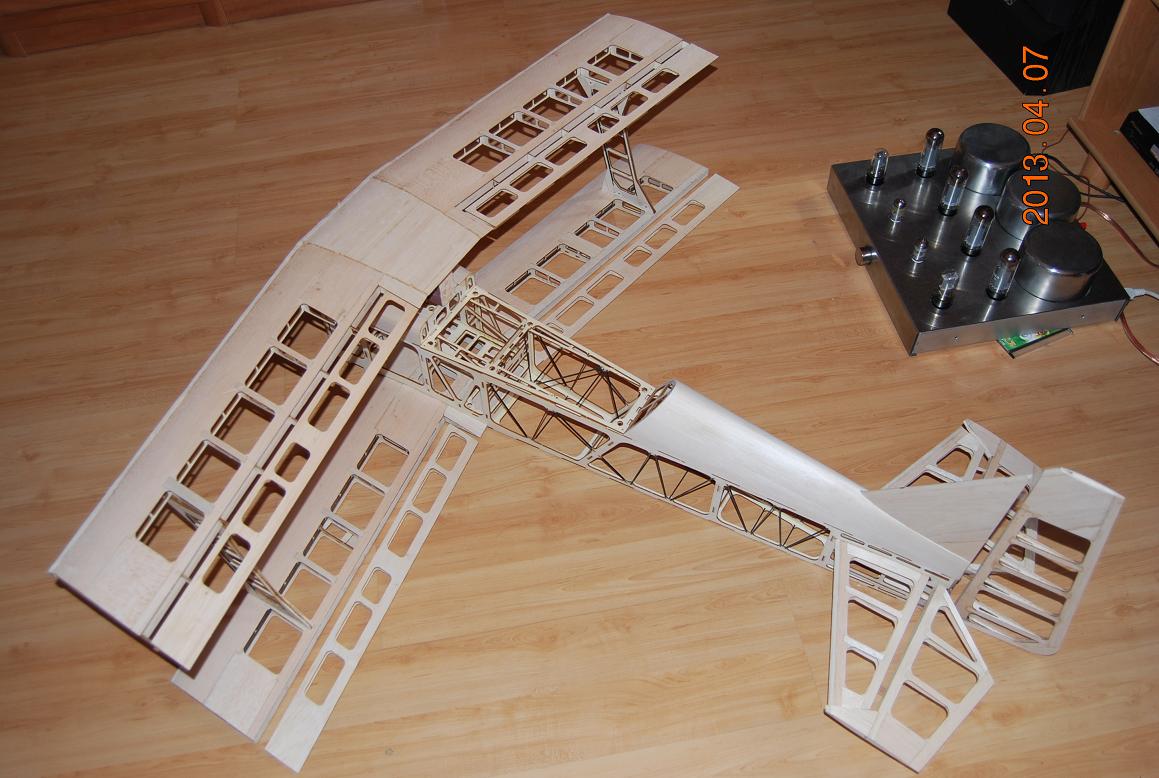

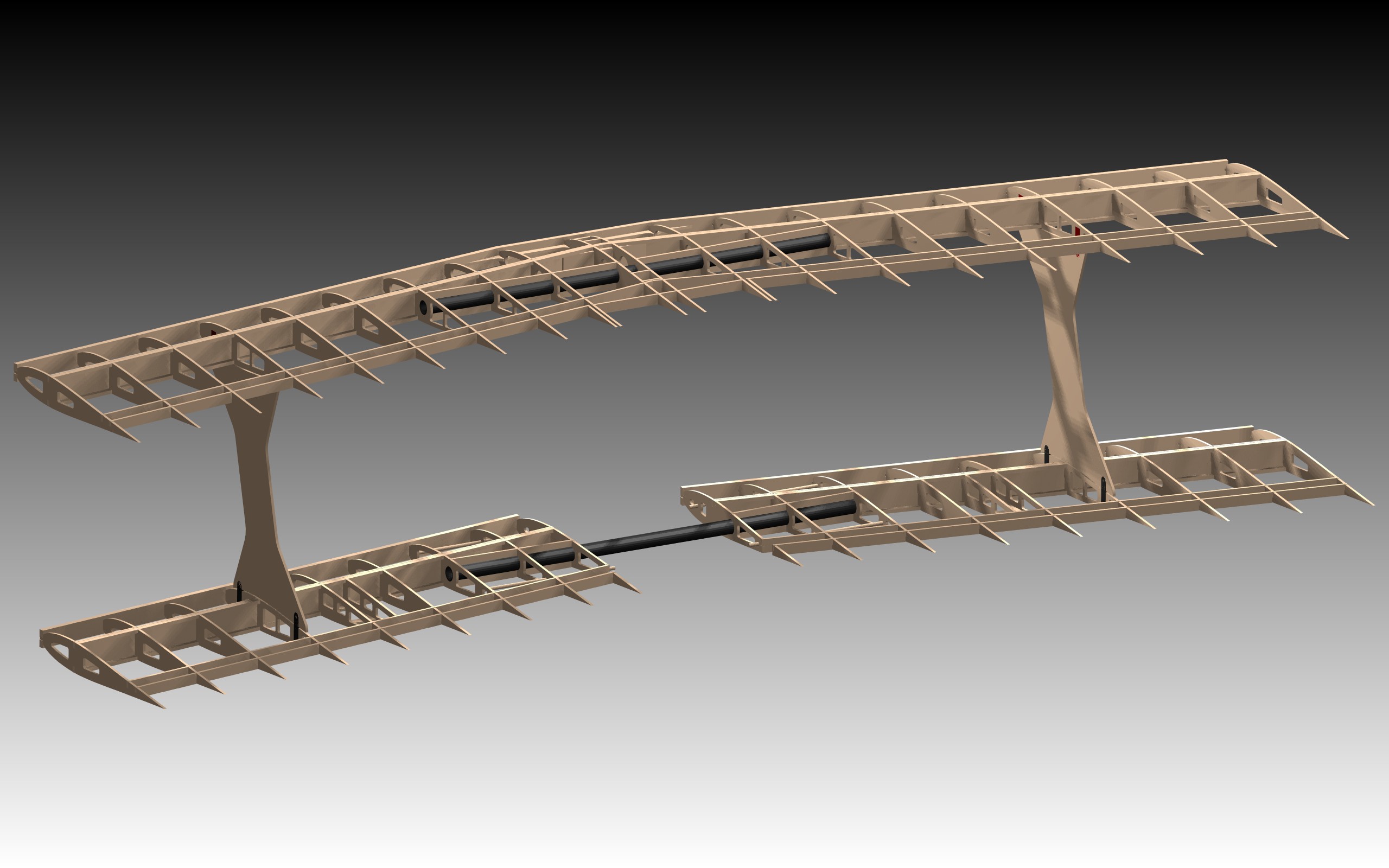

Trochę zmieniłem koncepcję modelu. Jako że mam dwa siniki Saito to jeden pójdzie do katany 1,8 a drugi chciałbym wpakować do ultmiate co by się nie marnował. Jakiś czas temu narysowałem skrzydła o rozpiętości 1500mm ale jak to się mówi przekomninowałem. Po dwóch miesiącach jak wróciłem do projektu to złapałem się za głowę że aż tak skomplikowałem prosty temat. Tak czy inaczej, w kilka dni a właściwie kilka wieczorów (późnych) narysowałem skrzydełka jeszcze raz upraszczając ich konstrukcję. Skrzydło nie będzie dzielone. 1500mm nie do każdego samochodu się zmieści ale u mnie nie ma tego problemu. Jak się uda dorysować resztę to zamówię cięcie razem ze skrzydłami do kobuza.

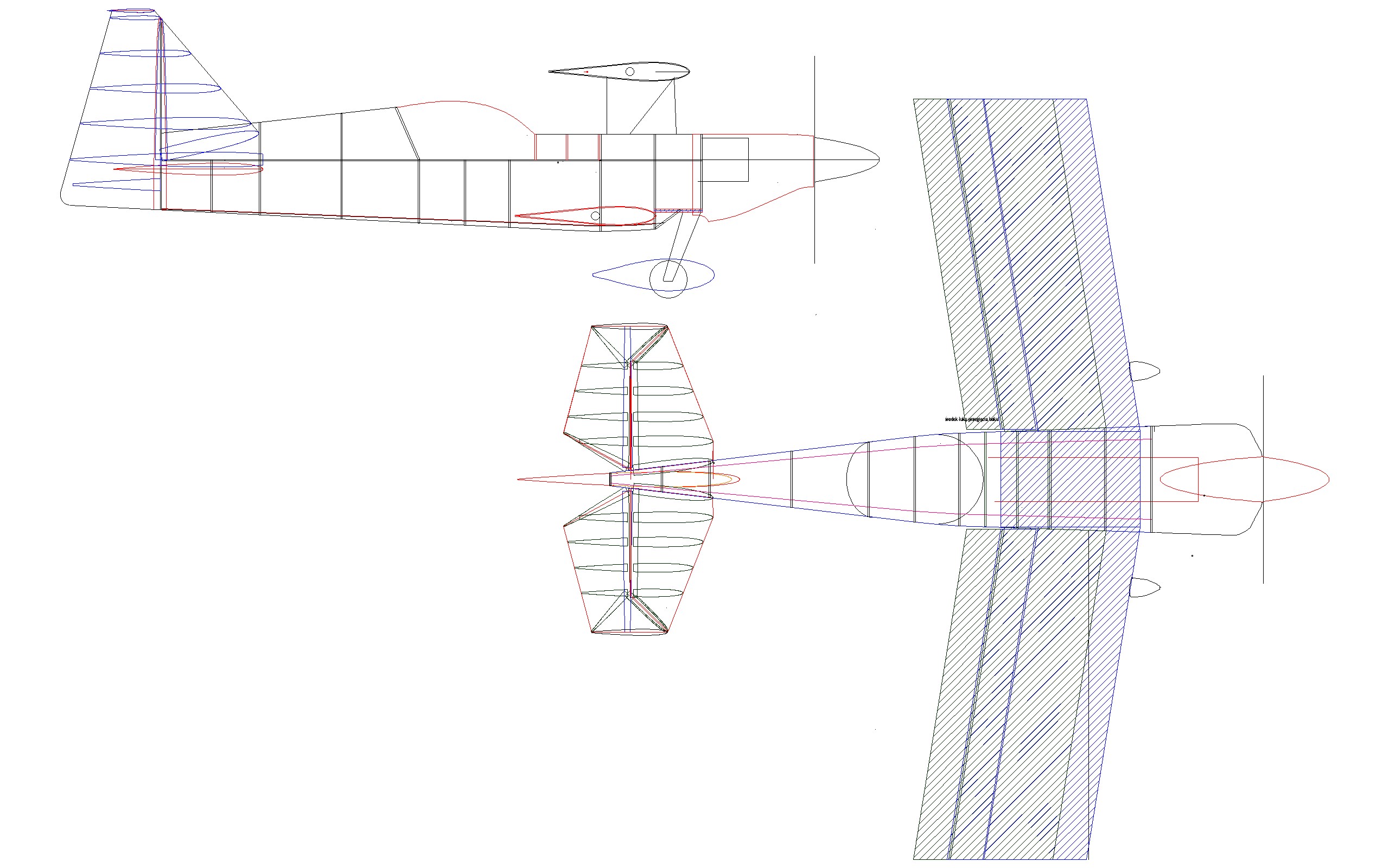

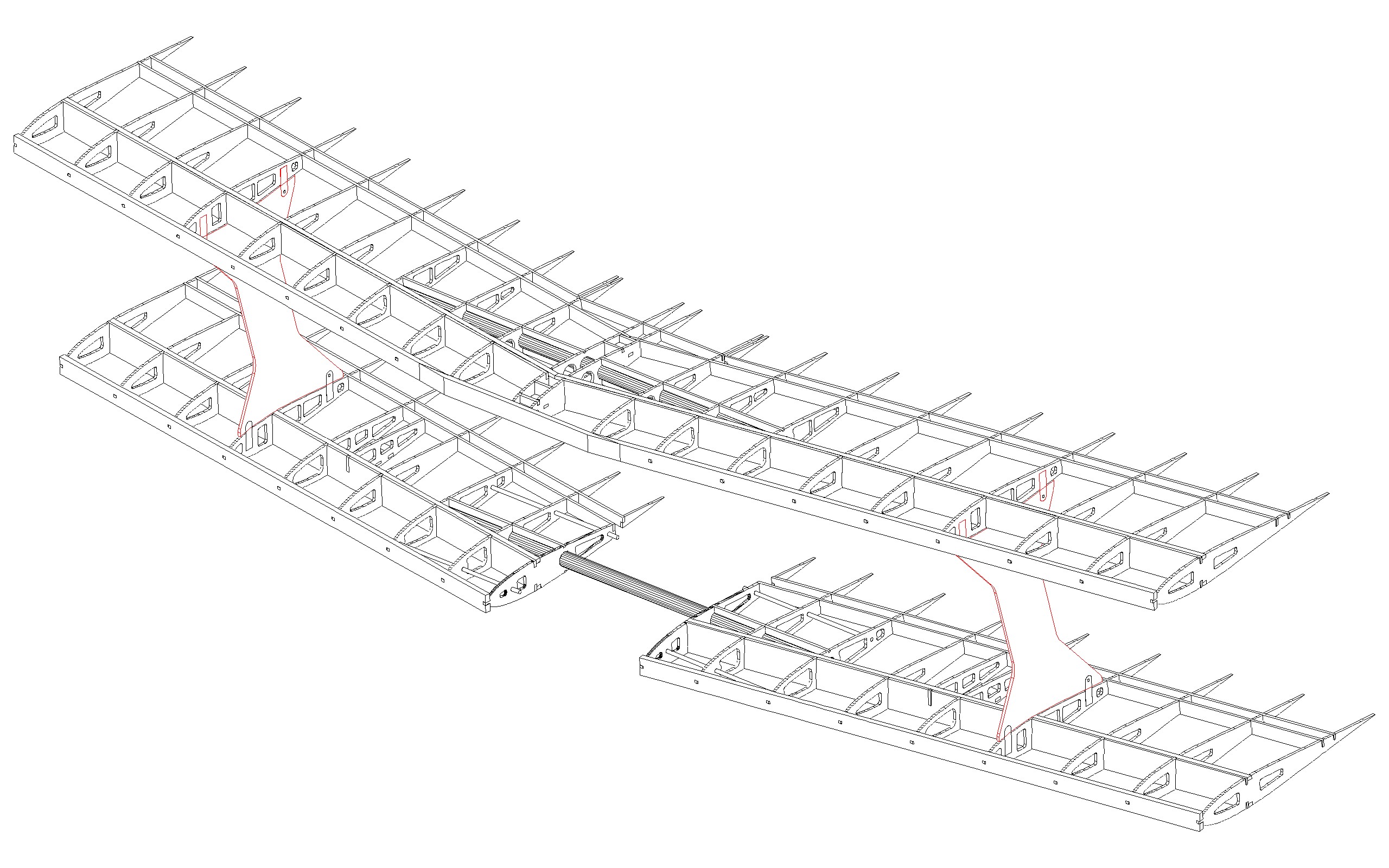

Wrzucę jeszcze rzuty żeby było wiadomo o co chodzi.

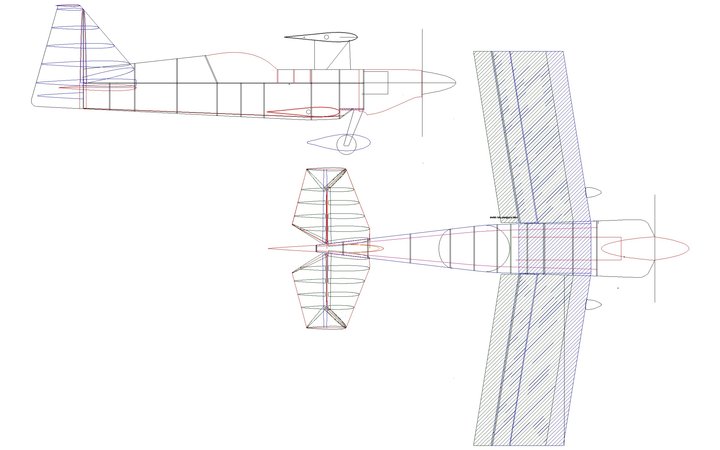

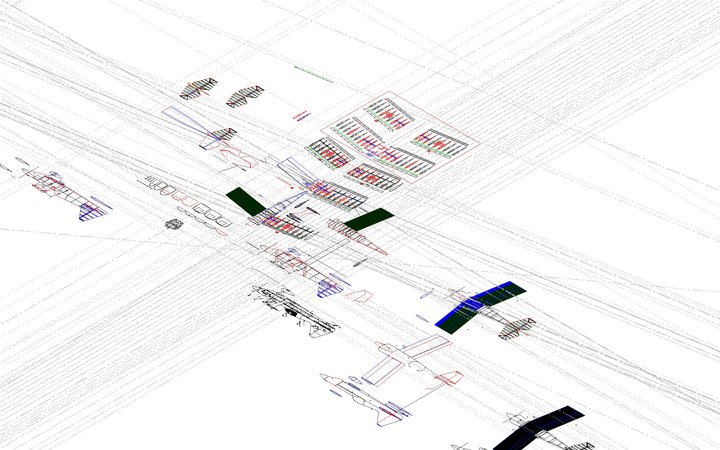

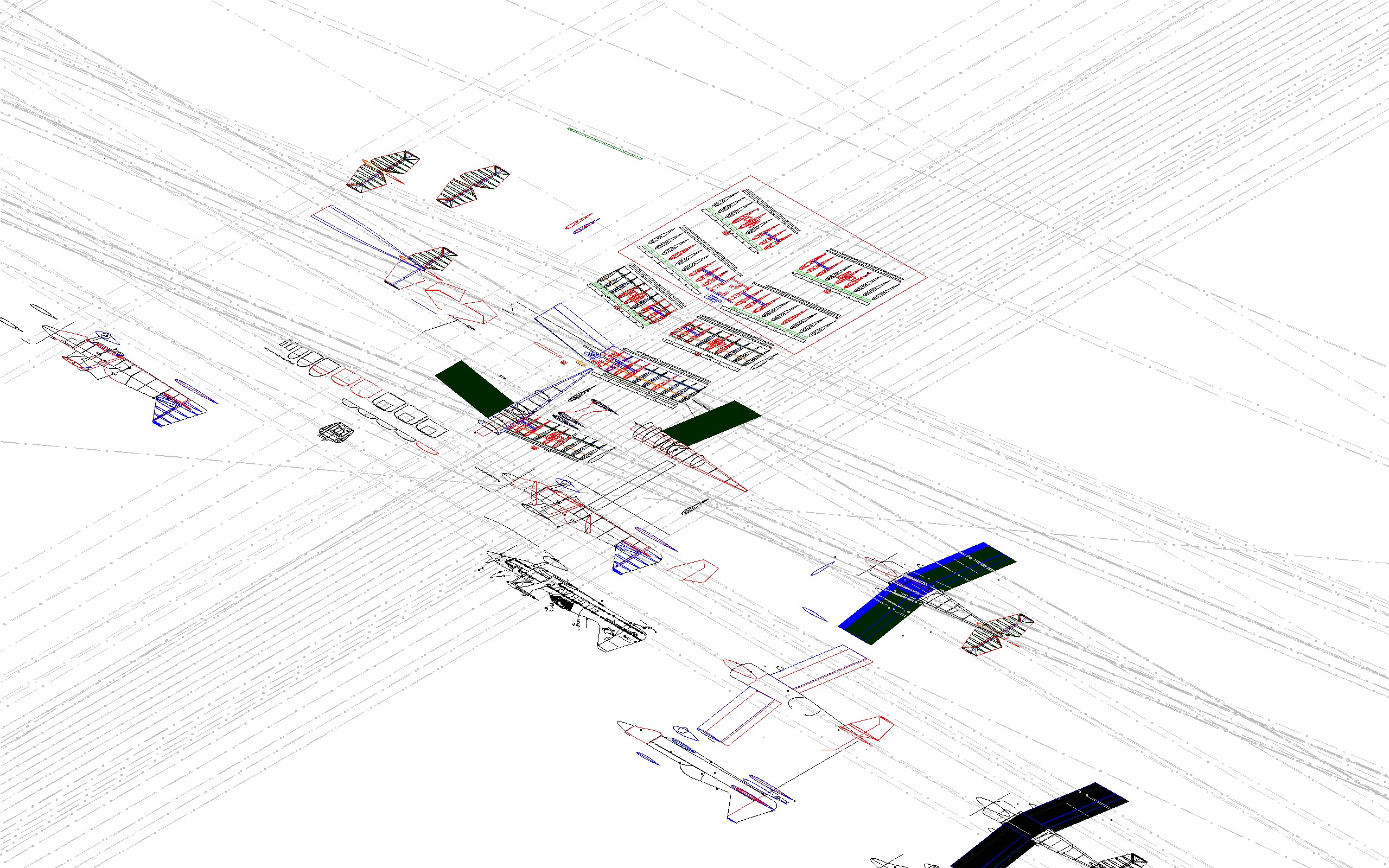

Zmodernizowałem obrys kadłuba w części kabiny. Na screnie nie widać tej zmiany. Zaokrągliłem górę kadłuba za maską w stronę kabiny. Ciężko to idzie z tym rysowaniem. Rzut na pole robocze.

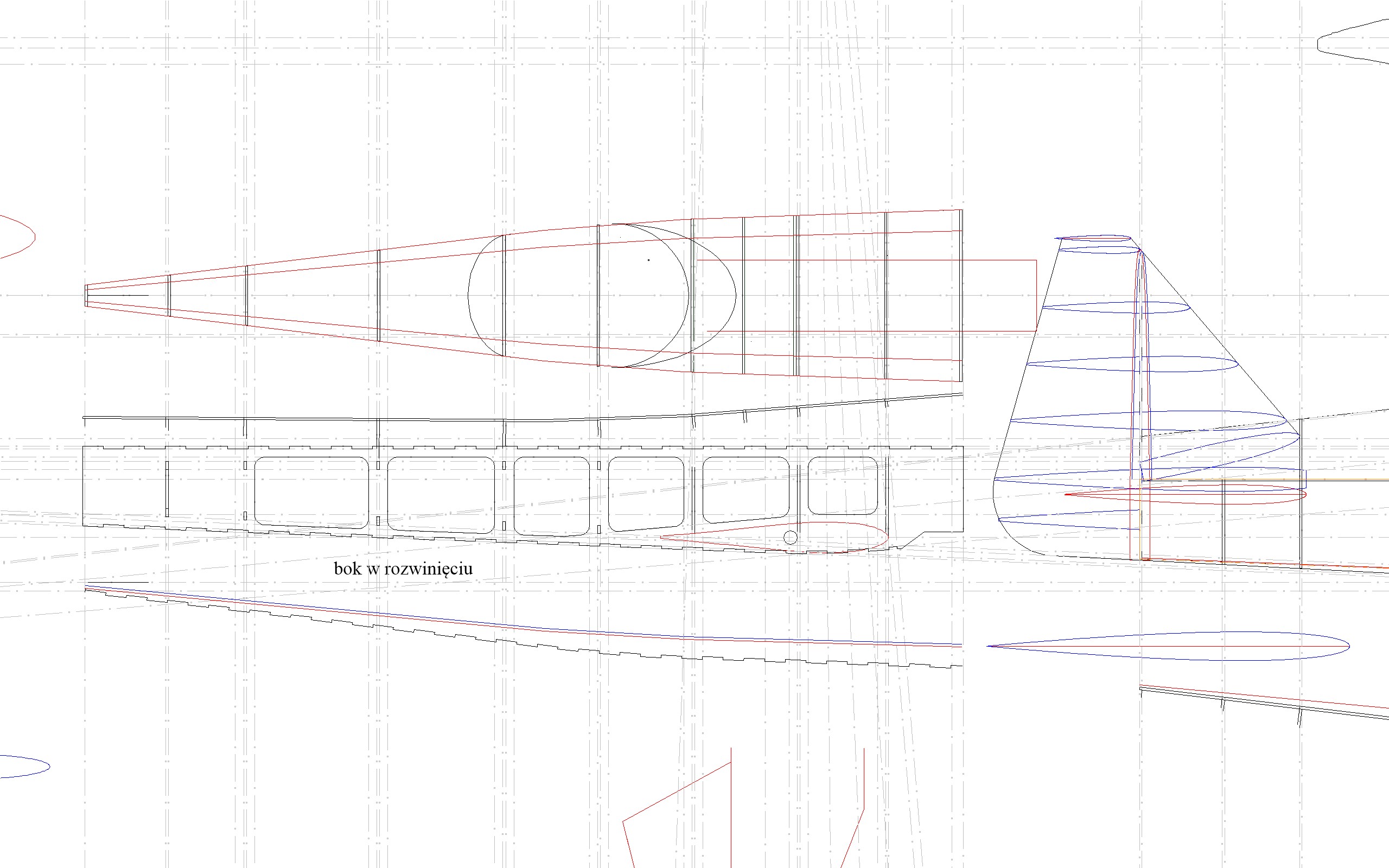

Wykreślanie wypustów montażowych na łuku to jest fajna zabawa ale daję radę. Okazało się że musiałem wywalić jedną czy dwie wręgi ale jakoś idzie to powoli do przodu

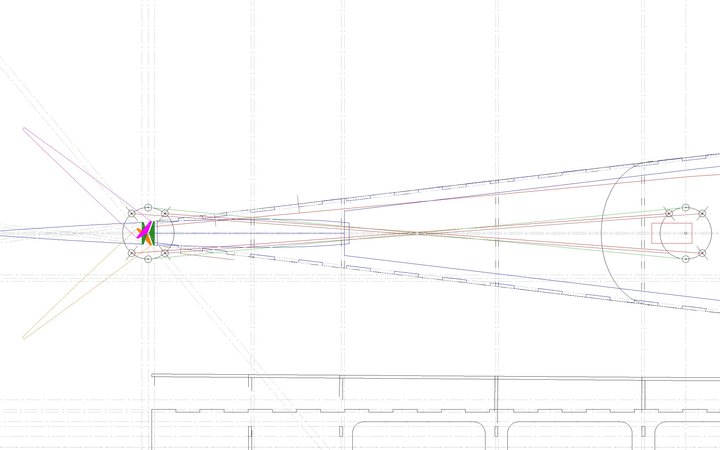

Rozpracowałem mechanikę napędu SK linkami. 42st na stronę jest zapewnione.

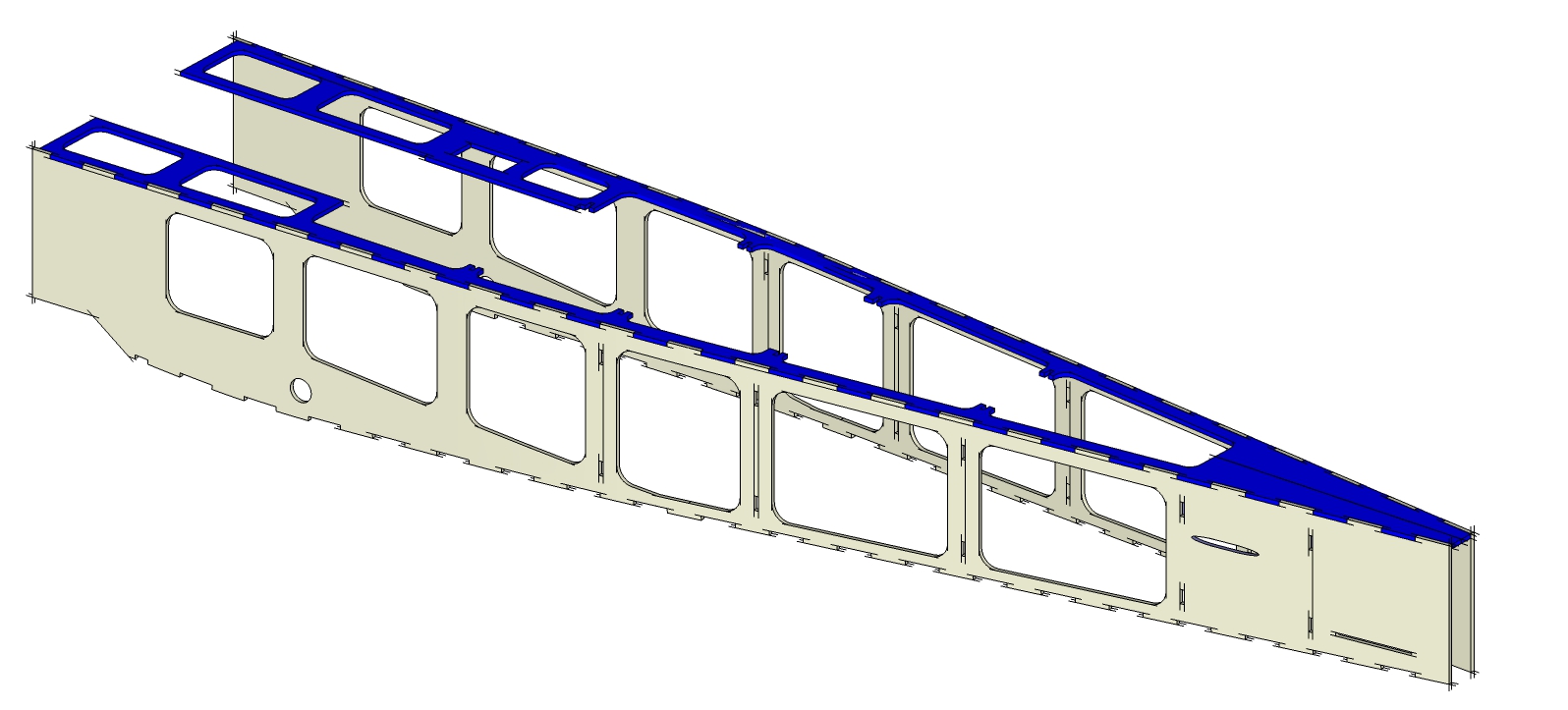

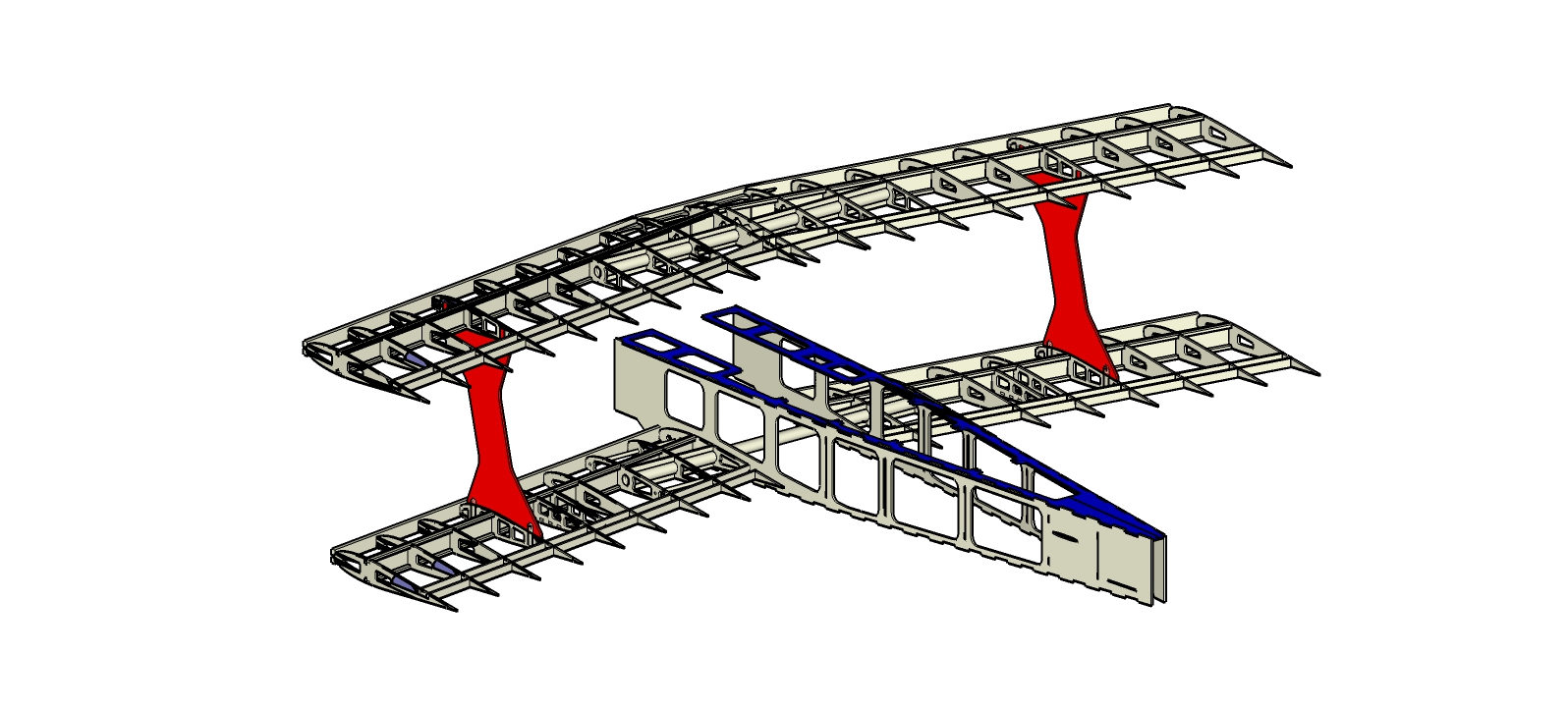

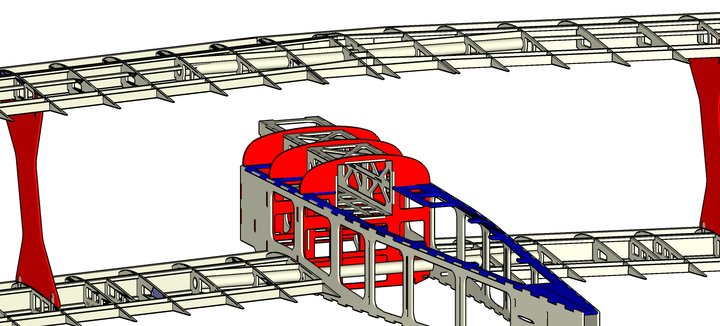

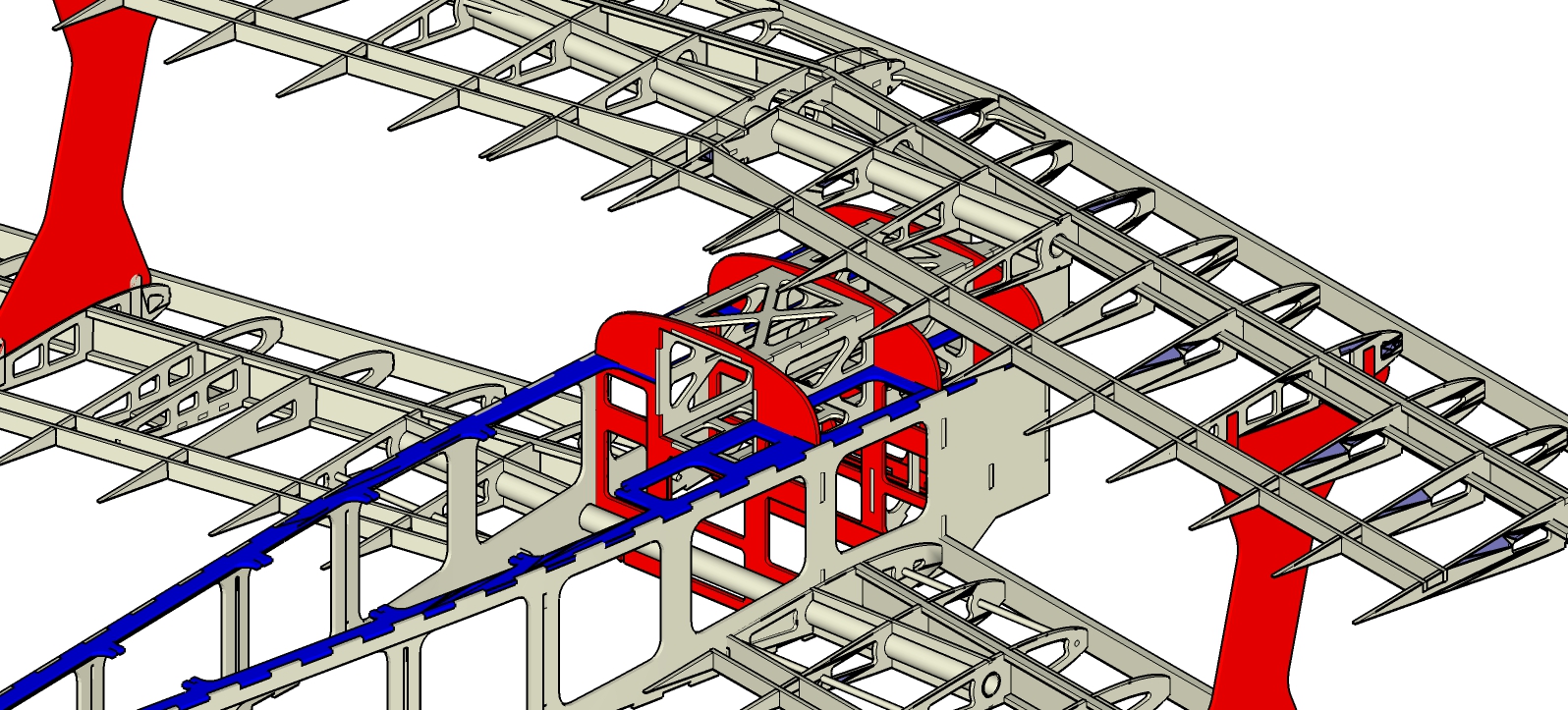

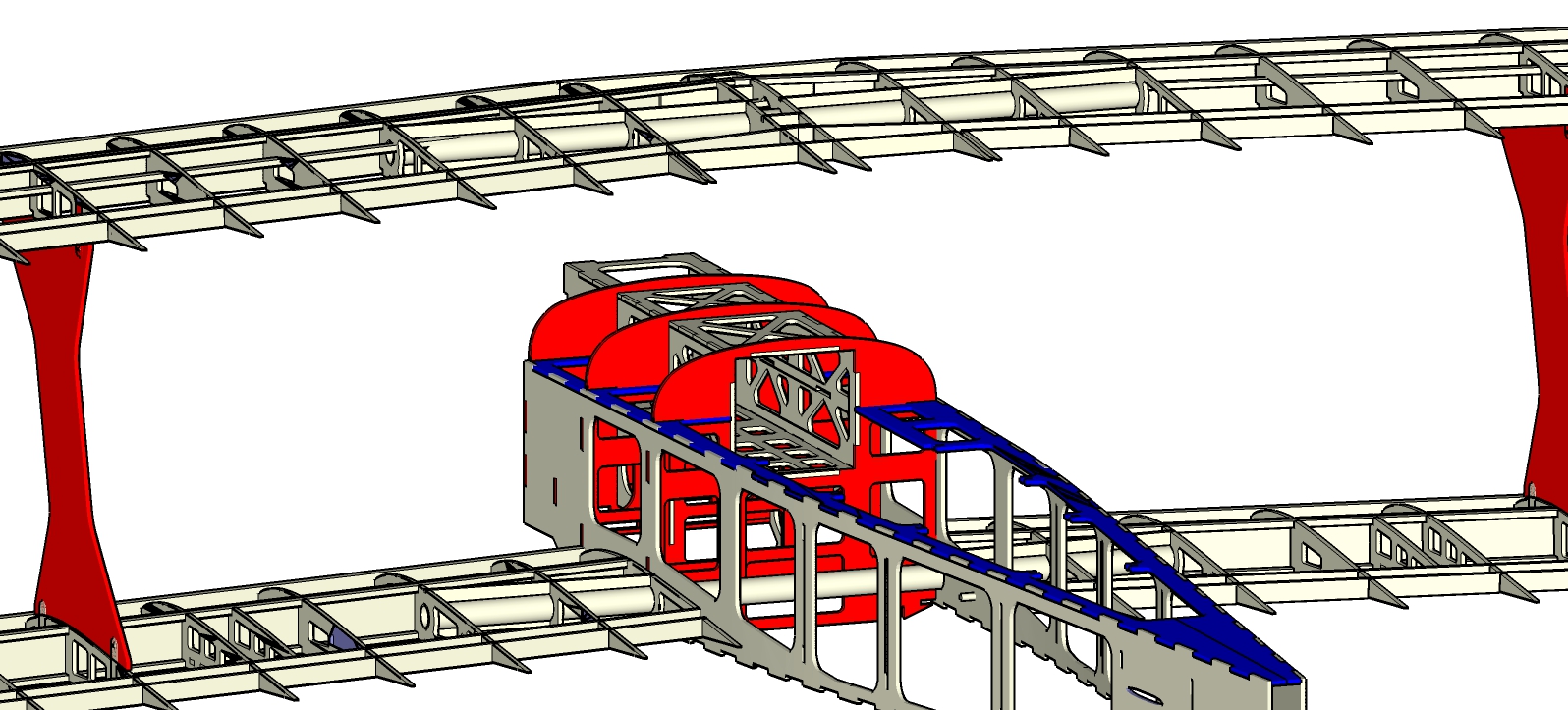

Kawałek kadłuba w sketchupie. Pewnie dużo będzie przerobione w celu minimalizacji wagi i uproszczenia konstrukcji.

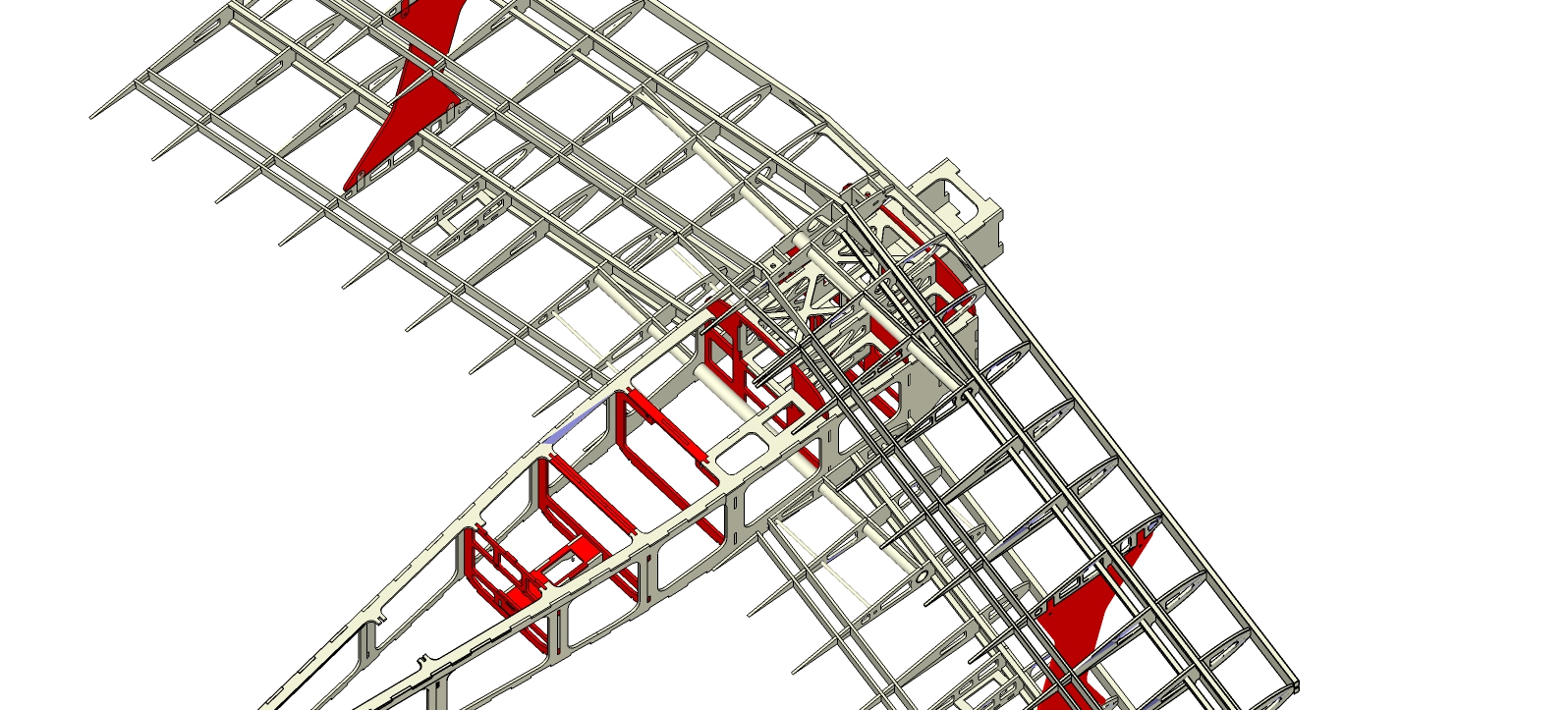

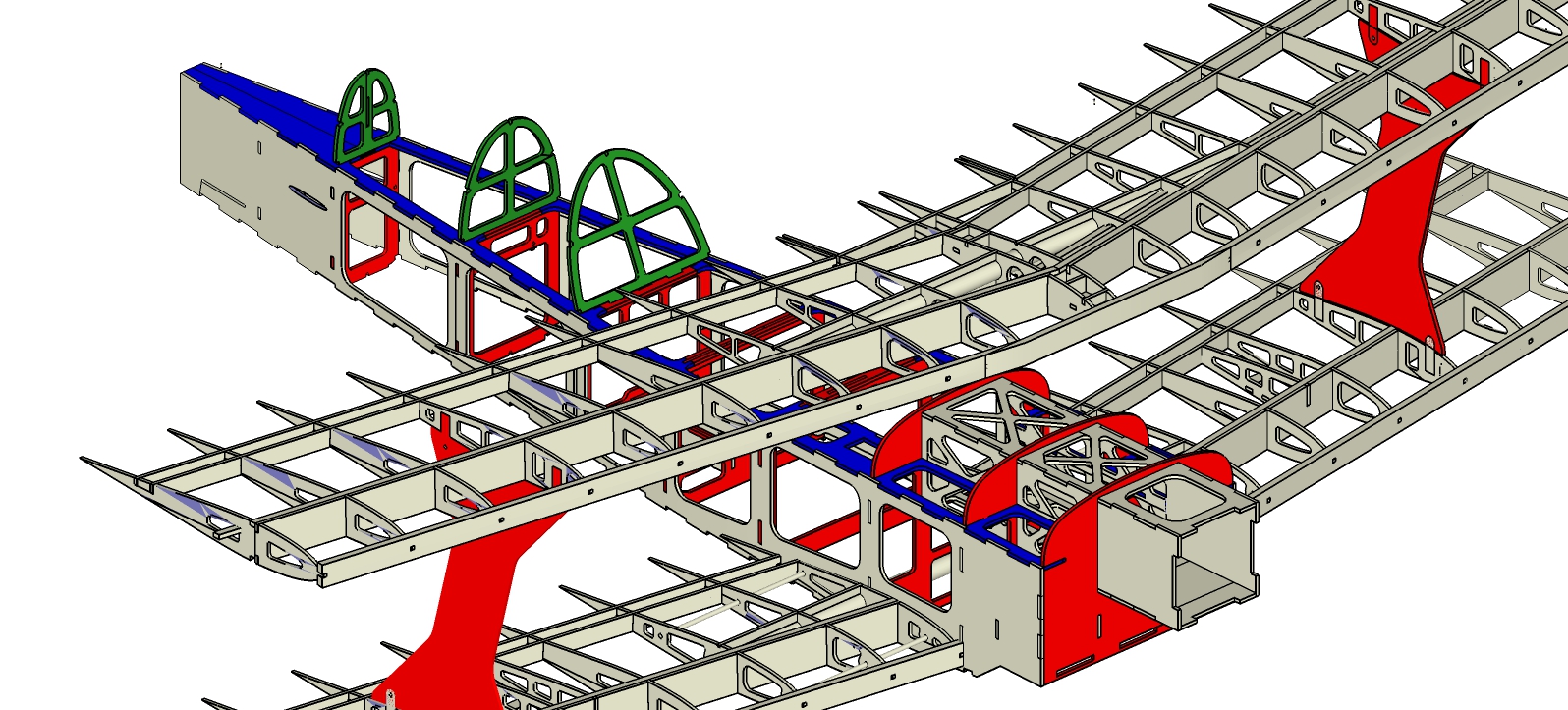

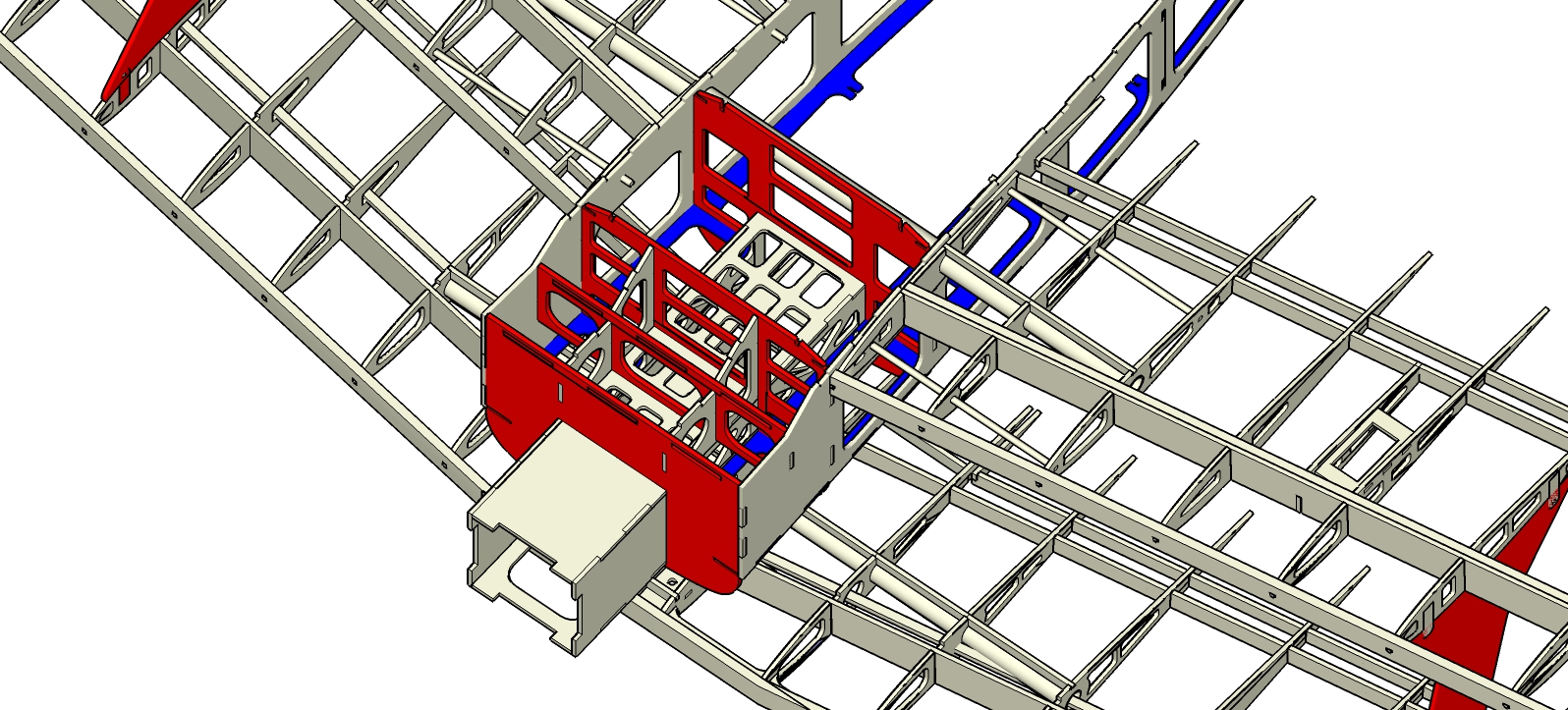

Popracowałem w wolnej chwili przy wręgach i domku silnika.

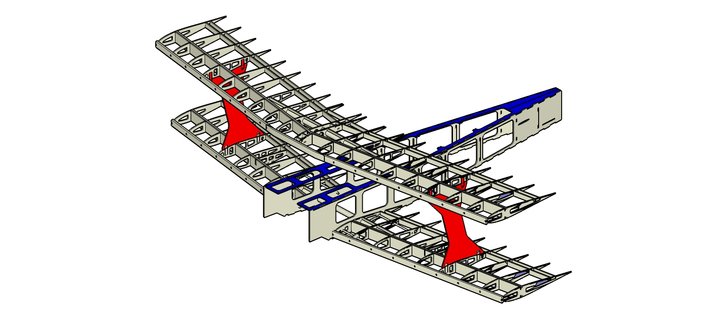

Dorobiłem kilka wręg i półkę na serwo kierunku.

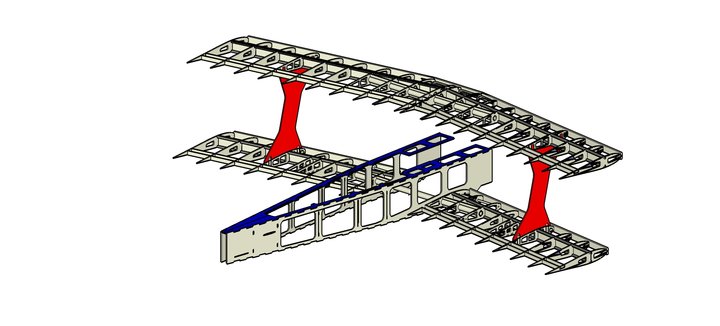

Powalczyłem z kadłubem.
