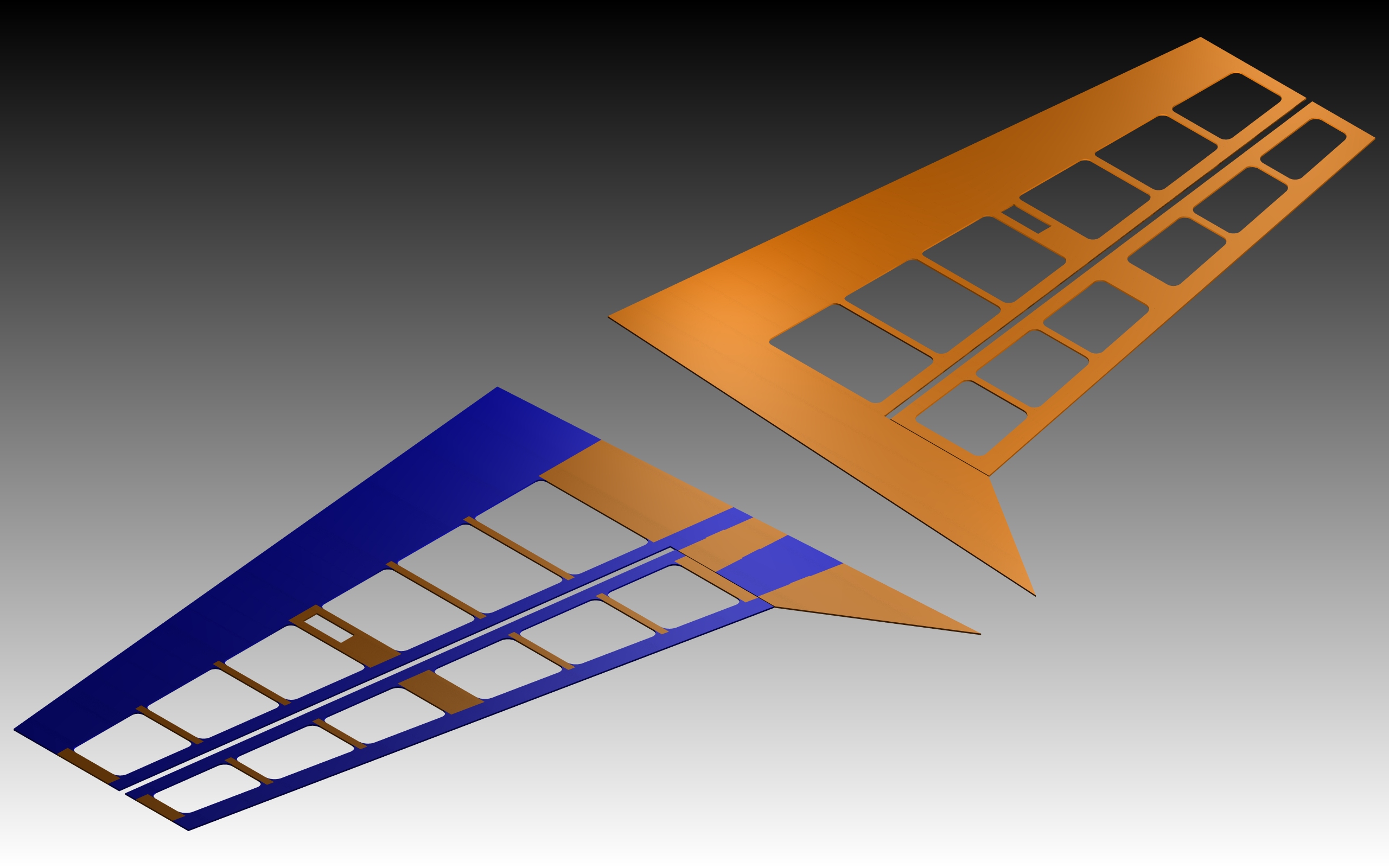

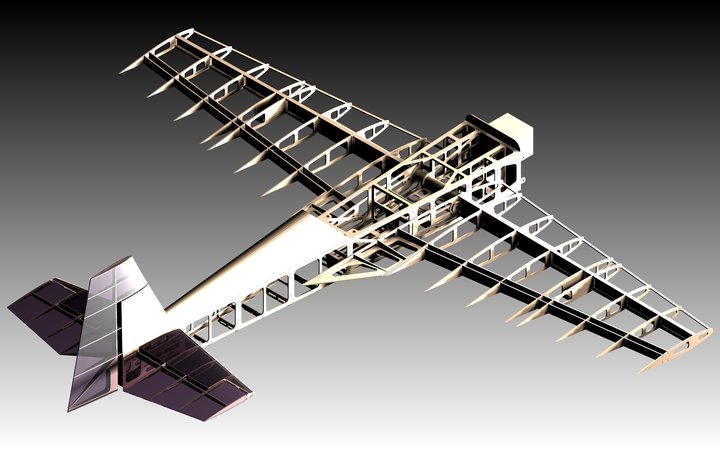

Postanowiłem zakombinować Katanę pod saito 125. Kadłub wyklepałem jakiś czas temu ale pozmieniałem w nim parę rzeczy, dorobiłem stateczniki, skrzydła. Sam pomysł zrodził się z Katany X-lite jednak Xlite zawierała parę bubli projektowych więc z tych przeróbek zrobił się kompletnie inny model. Całość to konstrukcja balsowo-sklejkowo-węglowa. Kadłub z mocno ażurowanej sklejki, wstawki w kadłubie z balsy tak samo jak elementy profilujące dół kadłuba (są tylko po to żeby folia nie zdeformowała kadłuba) Usterzenie całobalsowe, skrzydła z balsy 3mm z kilkoma elementami sklejkowymi (balsosklejka), pokrycie kadłuba i płatów to balsa 2mm, pokrycie usterzenia-balsa 1,5mm . Całość pod laser z pomocami montażowymi .

Sławku a jakieś bliższe dane tej Katany? Mam Katankę z Twoich rysunków czyli 1400 ale mam też Katanę na podstawie Twoich rysunków Katanę 1600 z silnikiem Webra .61 i ta lata wspaniale(tamta dobrze)

Tamte plany z których robiłeś Katanki to ja tylko przerobiłem pod laser. Ta jest projektem zrobionym od zera, rozpiętość = długość 1800mm. Co do wagi to trudno oszacować. Wprawdzie wiem jak policzyć pow. wszystkich elementów na podstawie której można wyznaczyć wstępnie wagę ale nie mam czasu na siedzenie przy tego typu obliczeniach. Chcę zastosować silnik Saito 125 dlatego konstrukcja dość filigranowa. Sam silnik powinien do mnie dotrzeć za tydzień, wtedy będę mógł dokończyć kadłub.

A może by tak raczej "30 benzynka" bo model w sumie nie mały

Myślałem nad tym żeby wstawić 30-tkę zamiast śmierdziela. W sumie eksploatacja tańsza. Na "nie" jest fakt że DL30 z osprzętem będzie ważył dużo więcej niż Saito125

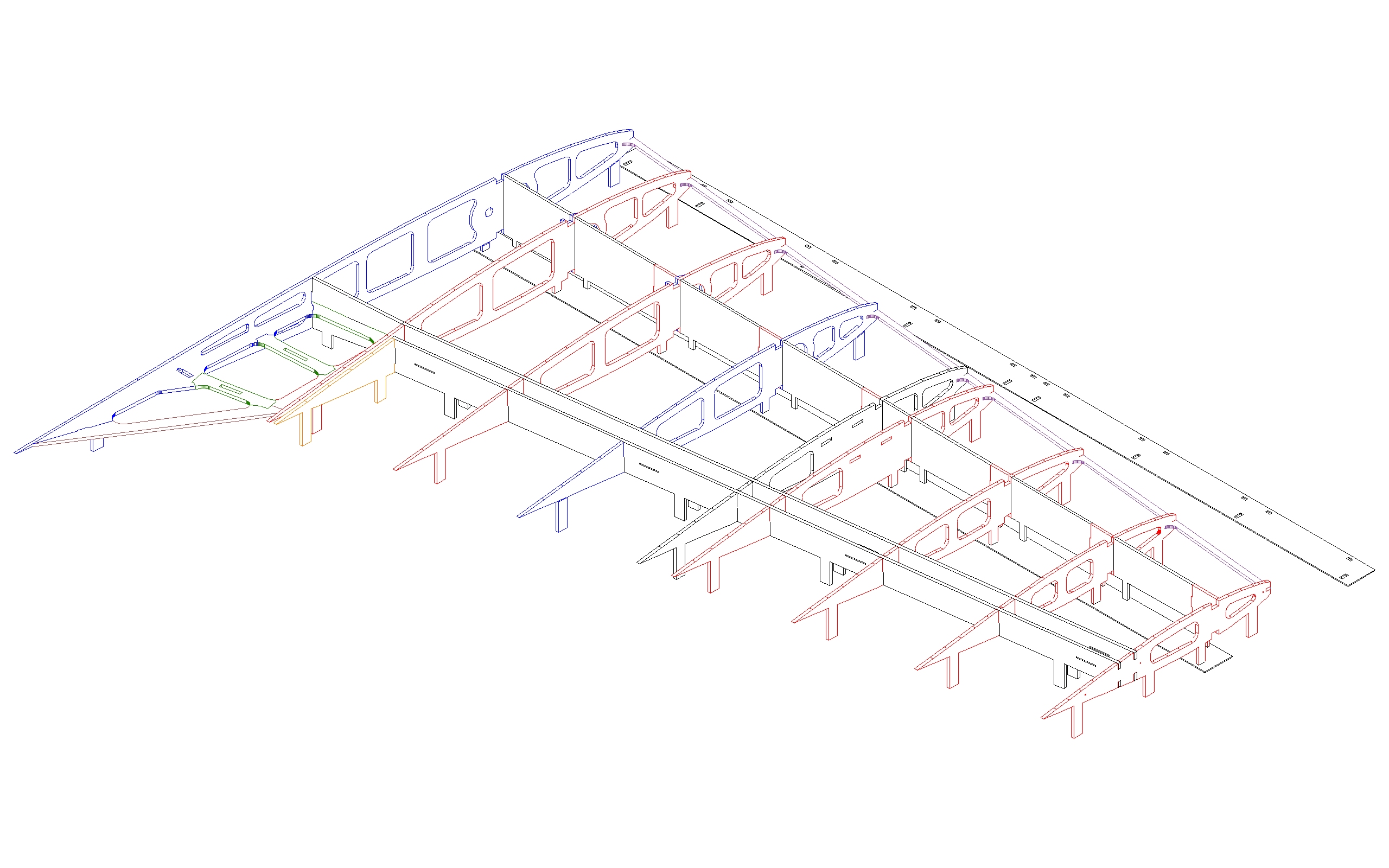

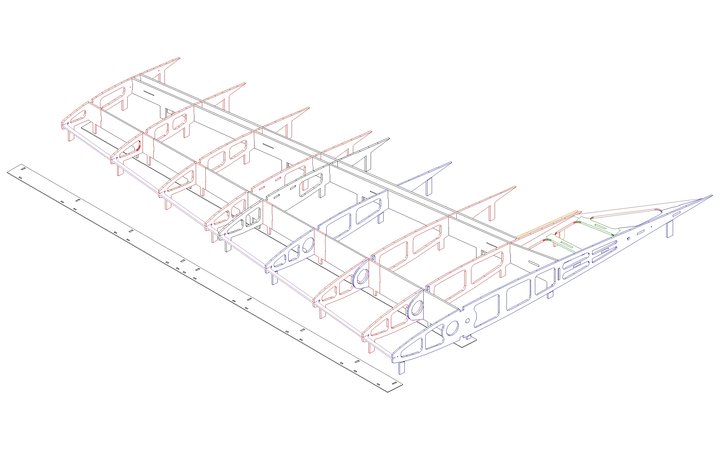

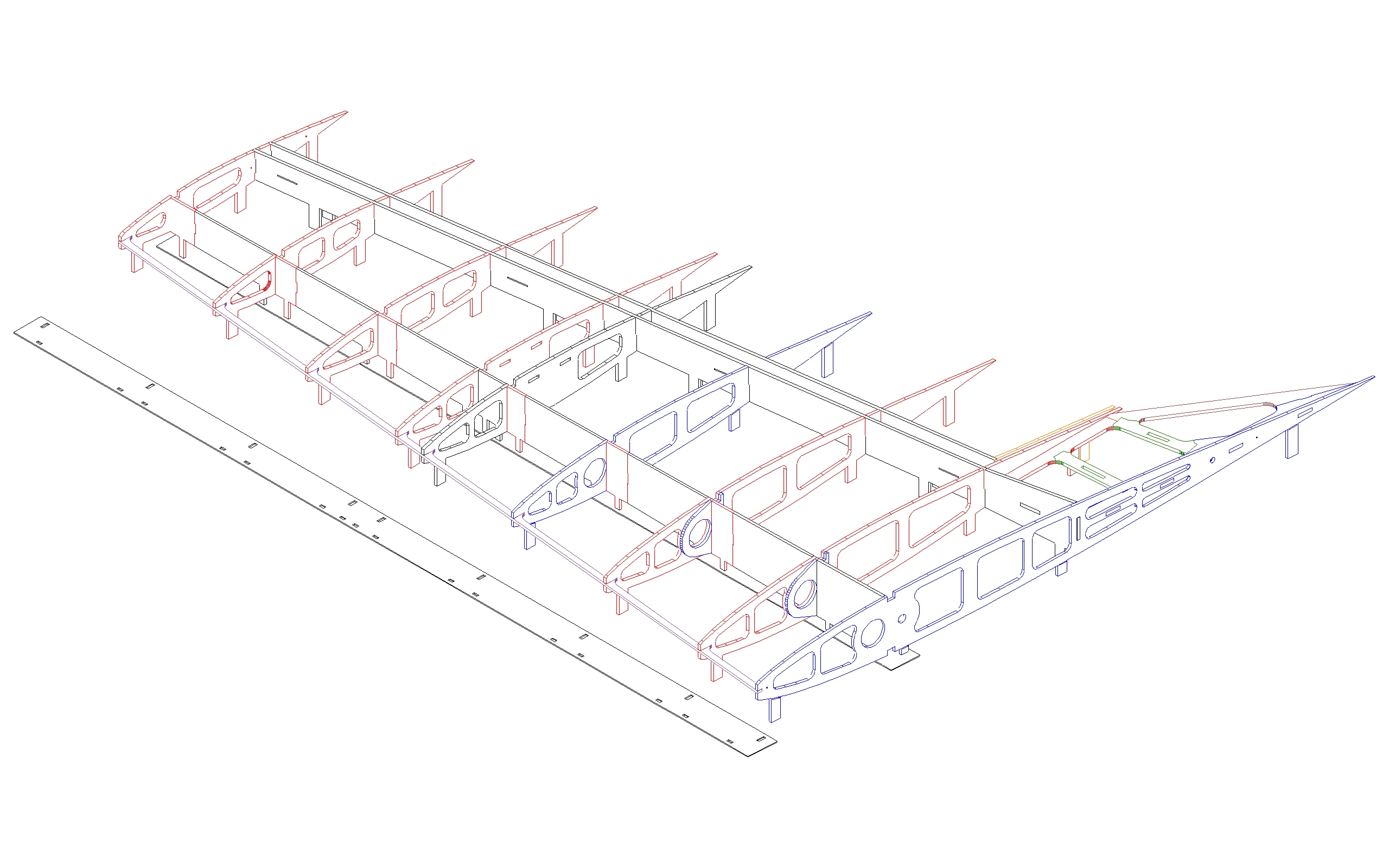

Edit: wpadłem na pomysł zrobienia listwy montażowej z otowrami w które wciska sie żeberka i wstawki międzydźwigarowe.Pomysł miałem wykorzystać w skrzydle do Muchy dla Piotrka ale nie było czasu na to. Pomysł wygląda na trafiony , zastosowanie ma oczywiście tylko w skrzydłach w których zastosowano listwy jako dźwigary a wstawki są z balsy ze słojami pionowymi.

Tak skonstruowane skrzydło to nawet kompletny laik zmontował by bez trudu.
Mam w modelarni Sea Wind-a, poganianego Saito 125 i silniczek świetnie sobie z nim radzi.Przedtem był U-can do i też spokojnie nim wywijał.
Mnie napadło ręczne wycinanie ,ale zobaczę co z tego wyjdzie

Szczepan, robię tak żebym nie musiał myśleć przy składaniu Nawet pokrycia są zrobione. Ma to działać na zasadzie "kopiuj-wklej" a właściwie " pobierz-dopasuj-wklej"

"robię tak żebym nie musiał myśleć przy składaniu"
Ale za to nieźle musisz sie nakombinować wcześniej podziwiam Cię

Ale za to składanie idzie ekspresowo Opłaca się robić z dokładnością do czterech miejsc po przecinku.

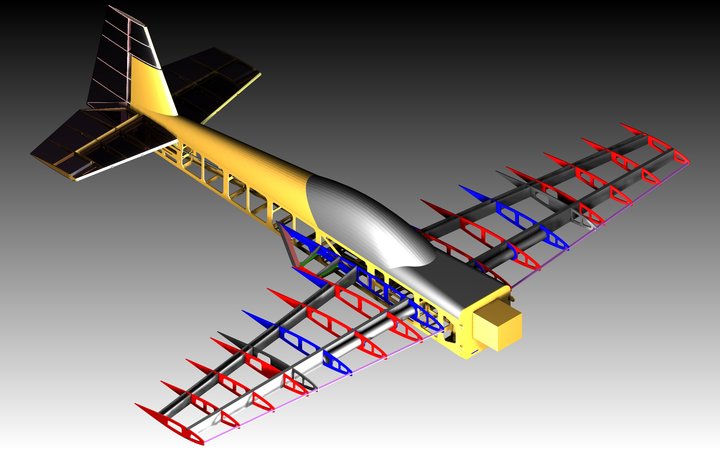

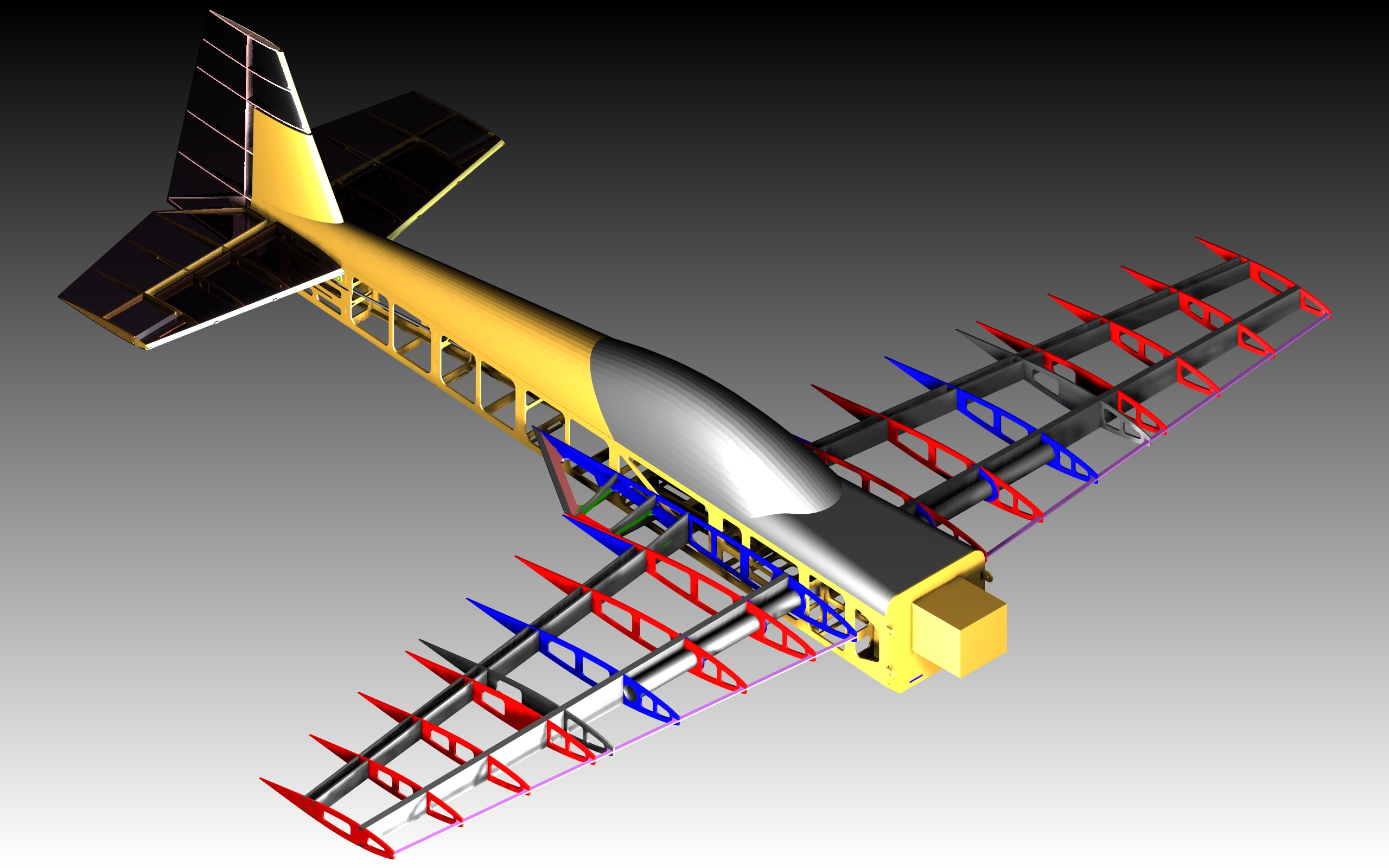

Kabina dorobiona. Trzeba zrobić ramkę kabiny i jej mocowanie. Silnik przyjdzie w nadchodzącym tygodniu więc mozna będzie ustalić położenie serwa przepustnicy.

Sławek, a może SAITO FG20 lub 21?
