piter216
Post: 11 wrz 2017, o 15:26
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście

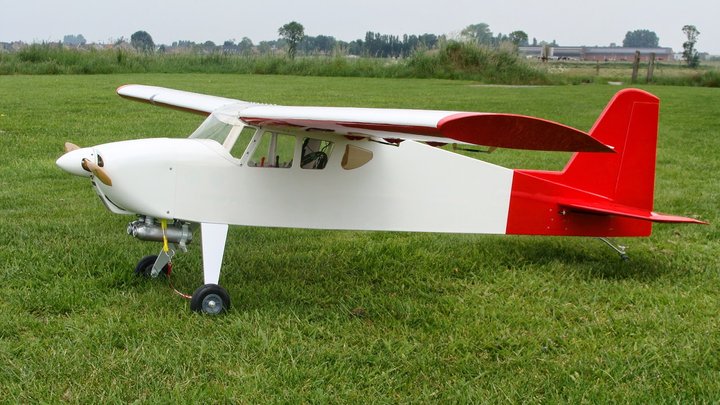

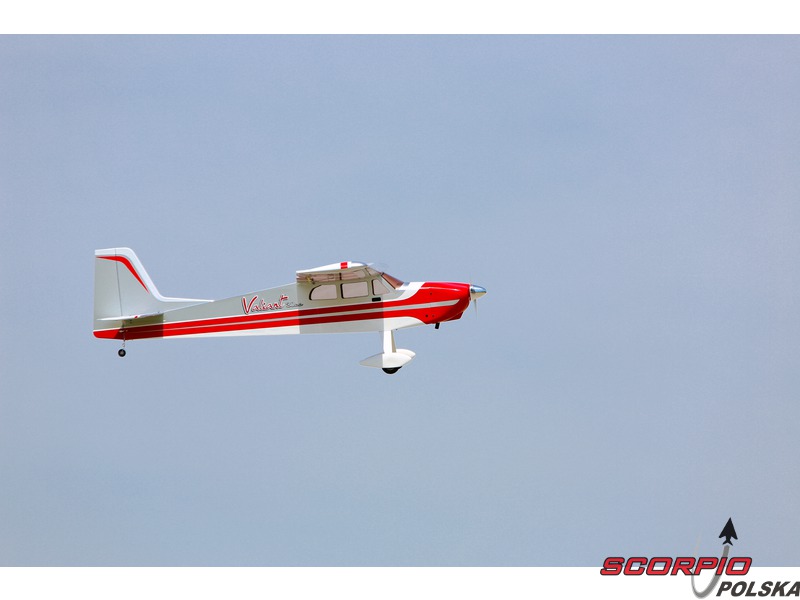

Jak widzę na forum sezon na holowniki rozpoczęty :D a że podobają mi się modele tego typu jak te dwa poniżej postanowiłem że spróbuje swych sił w cadzie (przyznaje się że cienko to idzie). Liczę więc na Waszą pomoc ;)
Załącznik:
HAN5060_Action-1 vailant.jpg
HAN5060_Action-1 vailant.jpg [ 46.78 KiB | Przeglądany 43734 razy ]
Załącznik:
DSC07340.JPG [ 383.99 KiB | Przeglądany 43734 razy ]

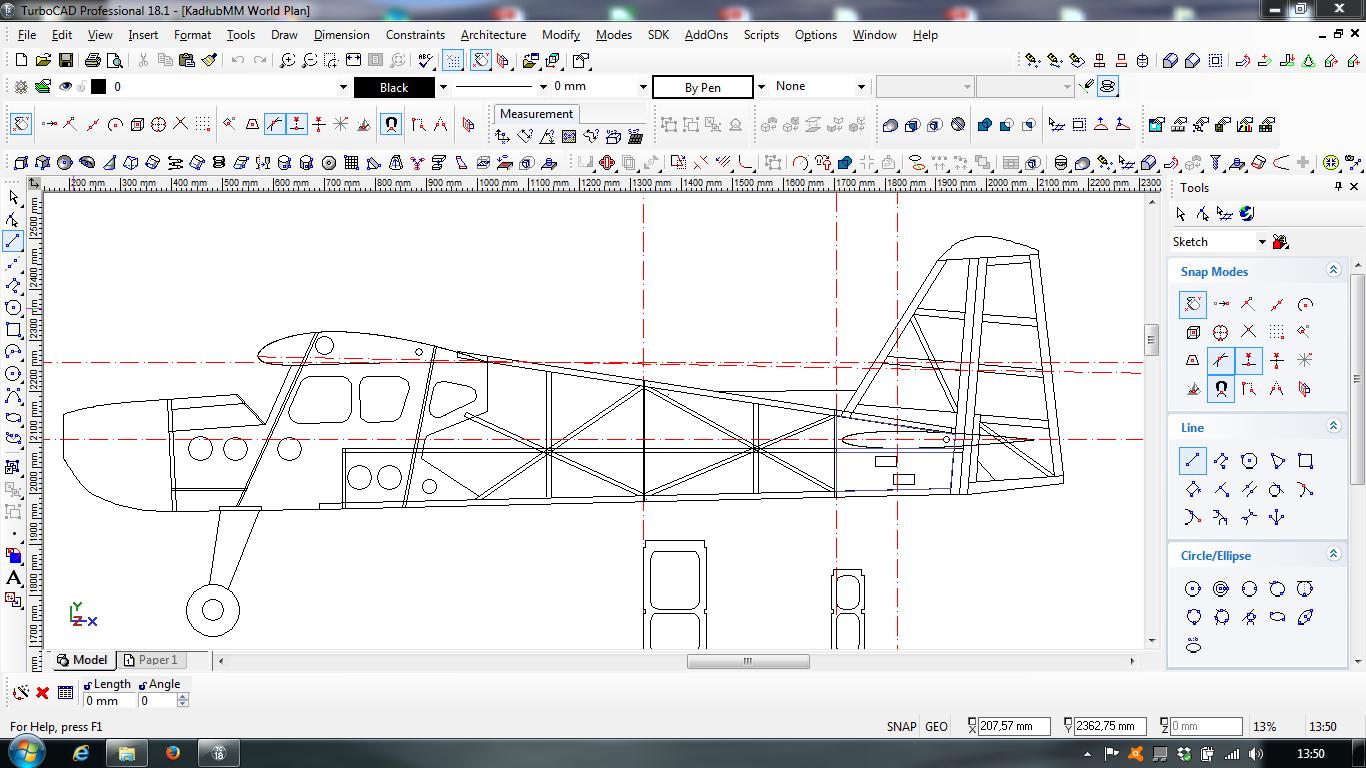

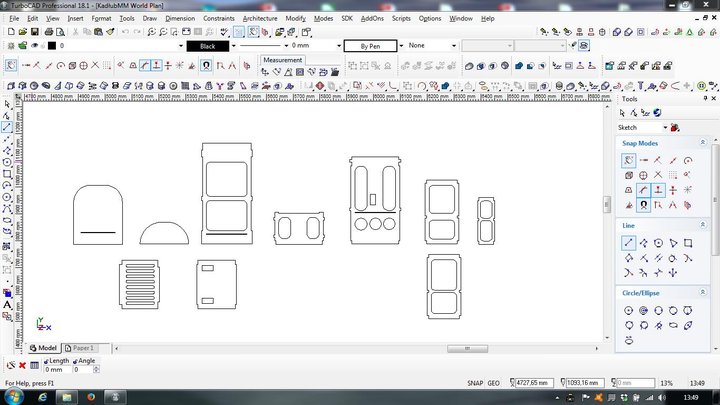

Kadłub i wręgi jakoś udało się narysować ale 3D to już tylko ręcznie :lol:
Załącznik:
MWSnap005.jpg [ 179.01 KiB | Przeglądany 43734 razy ]
Załącznik:
MWSnap004.jpg [ 147.07 KiB | Przeglądany 43734 razy ]


Wręgi wydrukowane na papierze, naklejone na sklejkę, piłka włosowa w dłoń i mam 3D :D
Załącznik:
resized_DSCF6081.JPG [ 75.08 KiB | Przeglądany 43734 razy ]

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

piter216
Post: 17 wrz 2017, o 12:21
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście

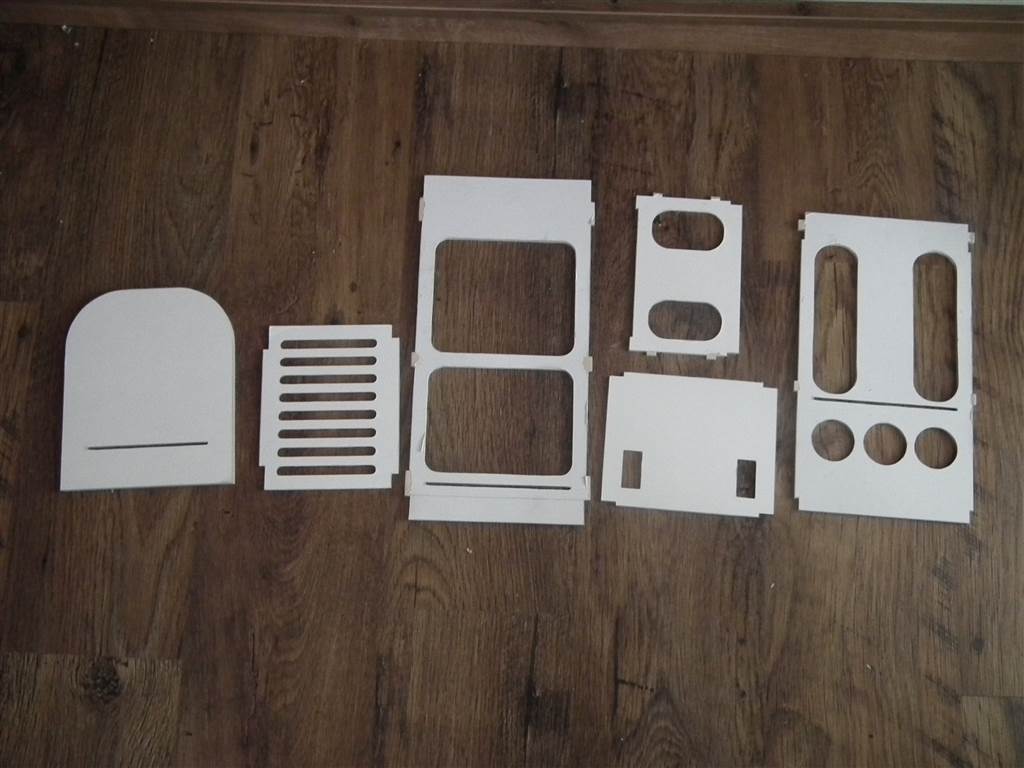

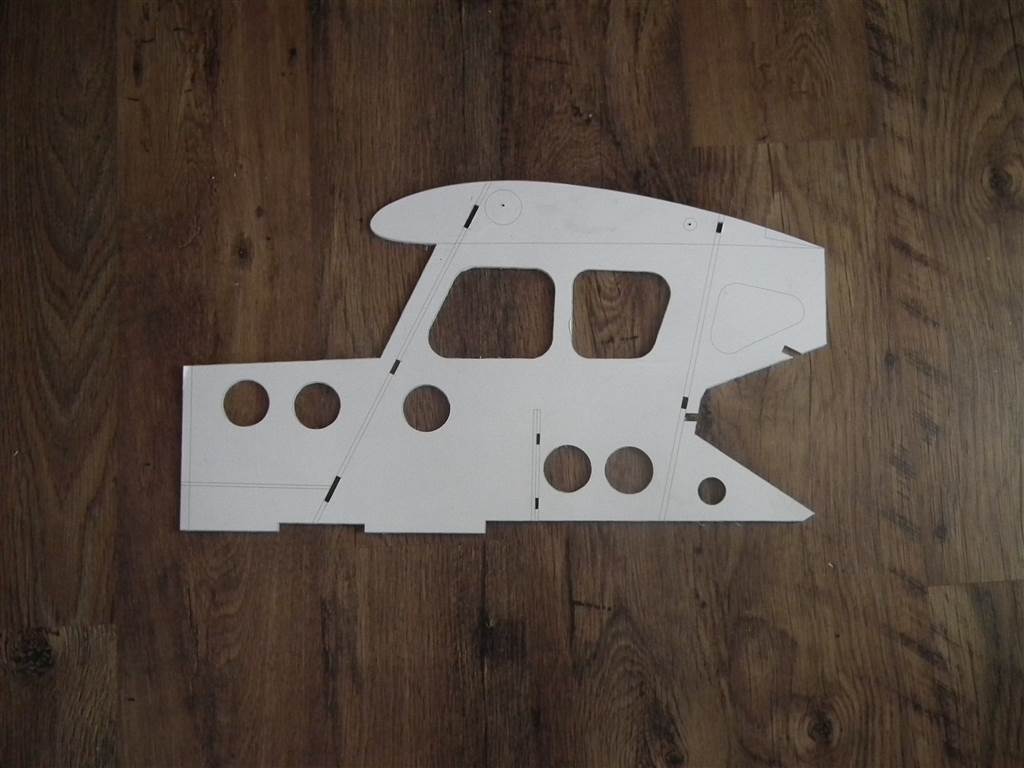

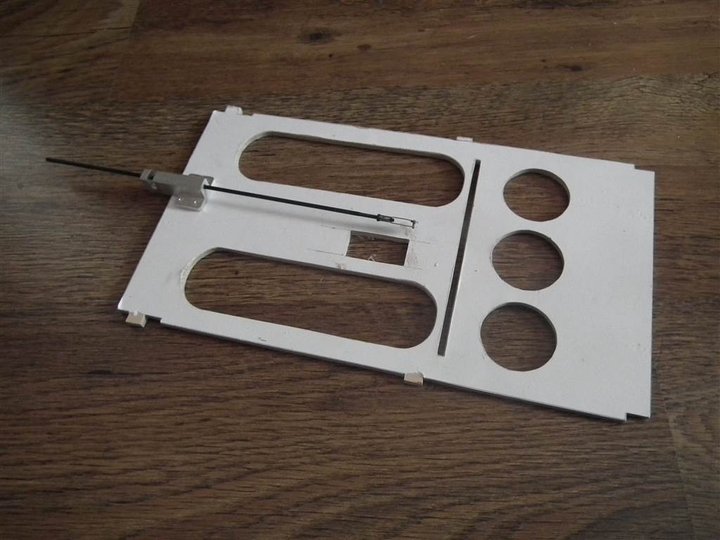

Wręgi i sklejkowe boczki kadłuba wycięte :)
Załącznik:
resized_DSCF6077.JPG [ 72.38 KiB | Przeglądany 43650 razy ]
Załącznik:
resized_DSCF6078.JPG [ 66.37 KiB | Przeglądany 43650 razy ]

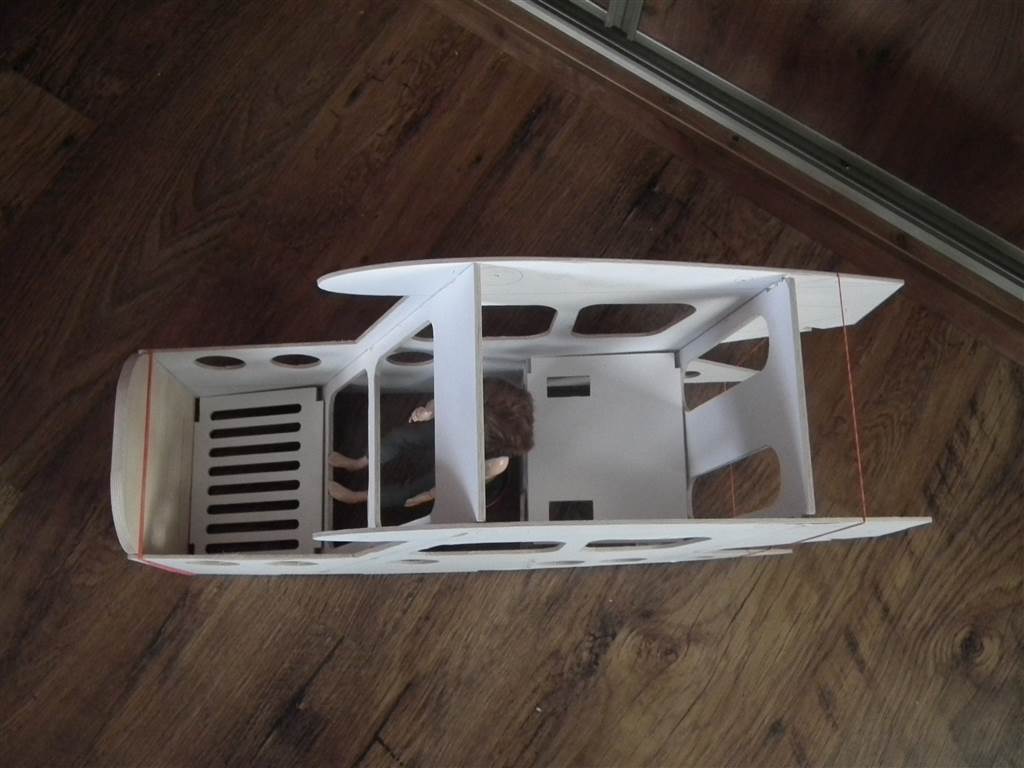

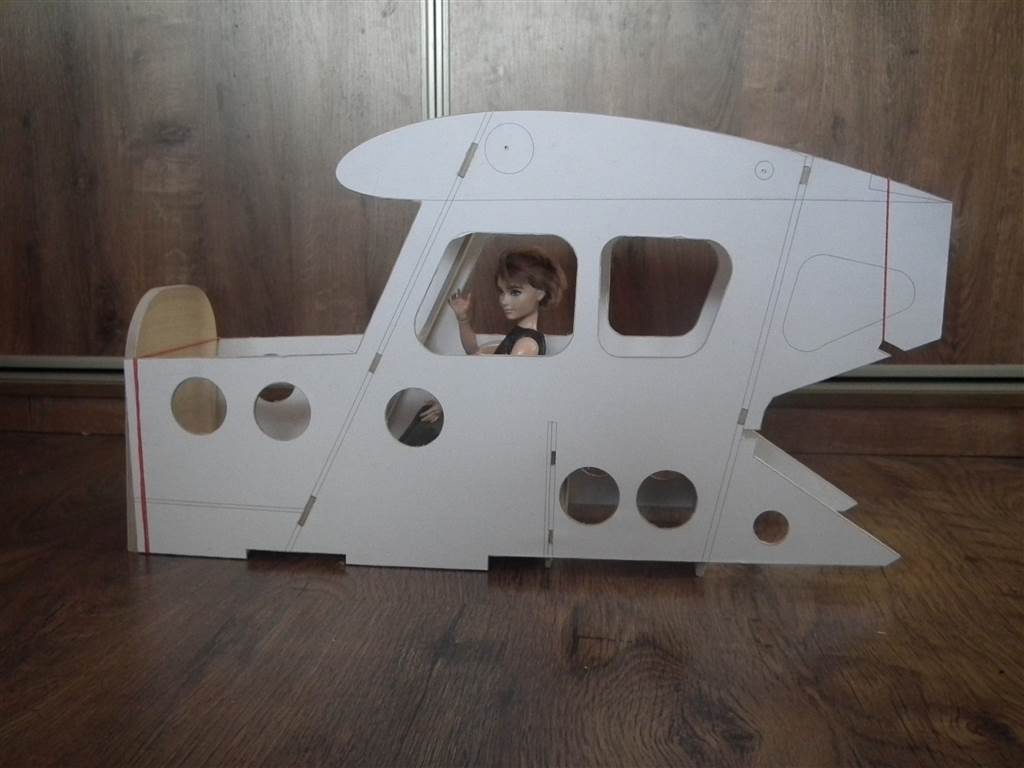

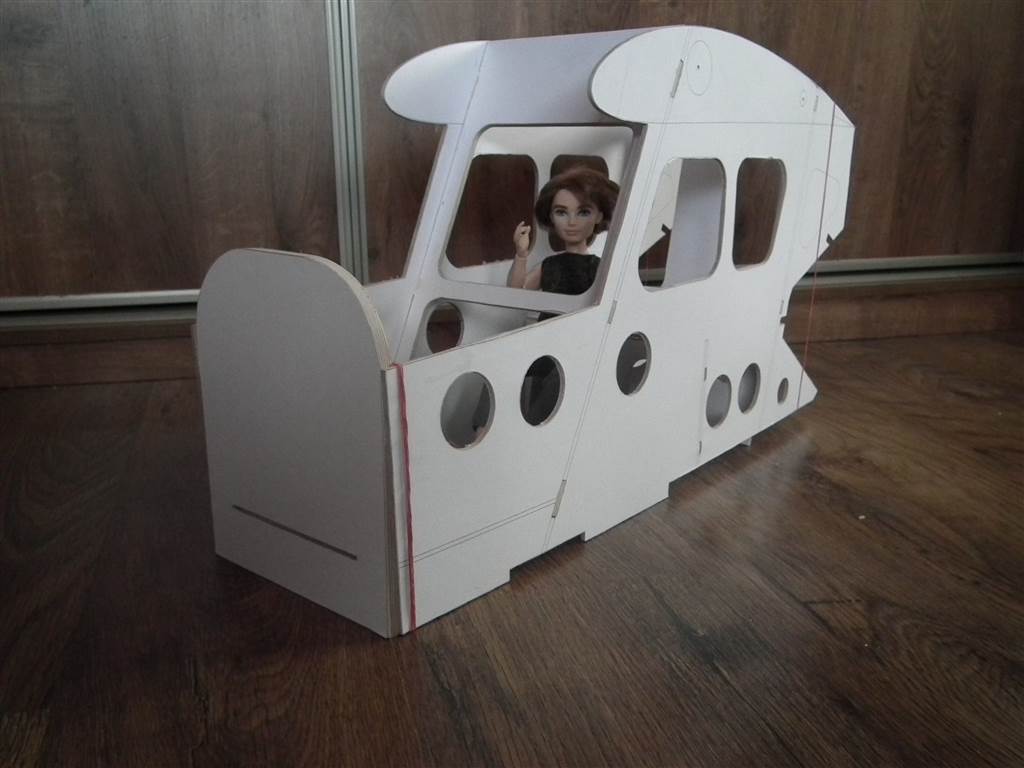

Czas złożyć w 3D :lol: i sprawdzić czy czegoś nie skopałem, od córci dostałem nawet pilota :D
Załącznik:
resized_DSCF6075.JPG [ 58.93 KiB | Przeglądany 43650 razy ]
Załącznik:
resized_DSCF6076.JPG [ 69.81 KiB | Przeglądany 43650 razy ]
Załącznik:
resized_DSCF6074.JPG [ 58.56 KiB | Przeglądany 43650 razy ]

Jestem zadowolony, tylko jeden element skopałem (nie ma go na zdjęciu) to druga wręga na rysunku w pierwszym poście, jest o 6mm za wąska.

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

piter216
Post: 25 wrz 2017, o 20:01
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście

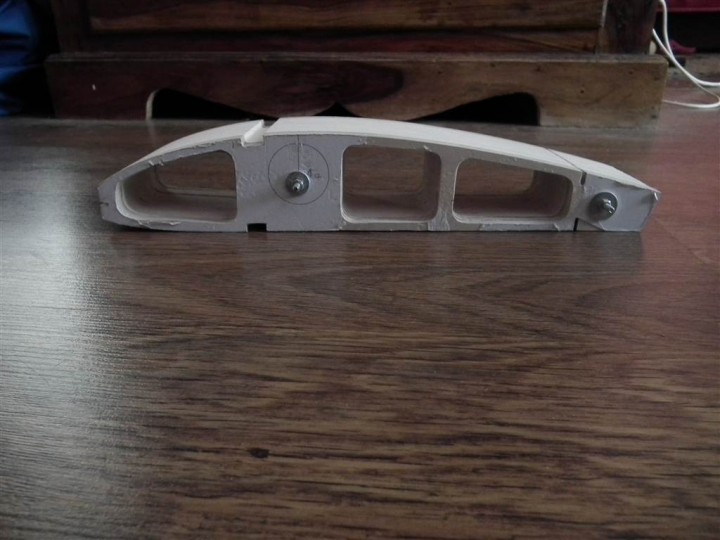

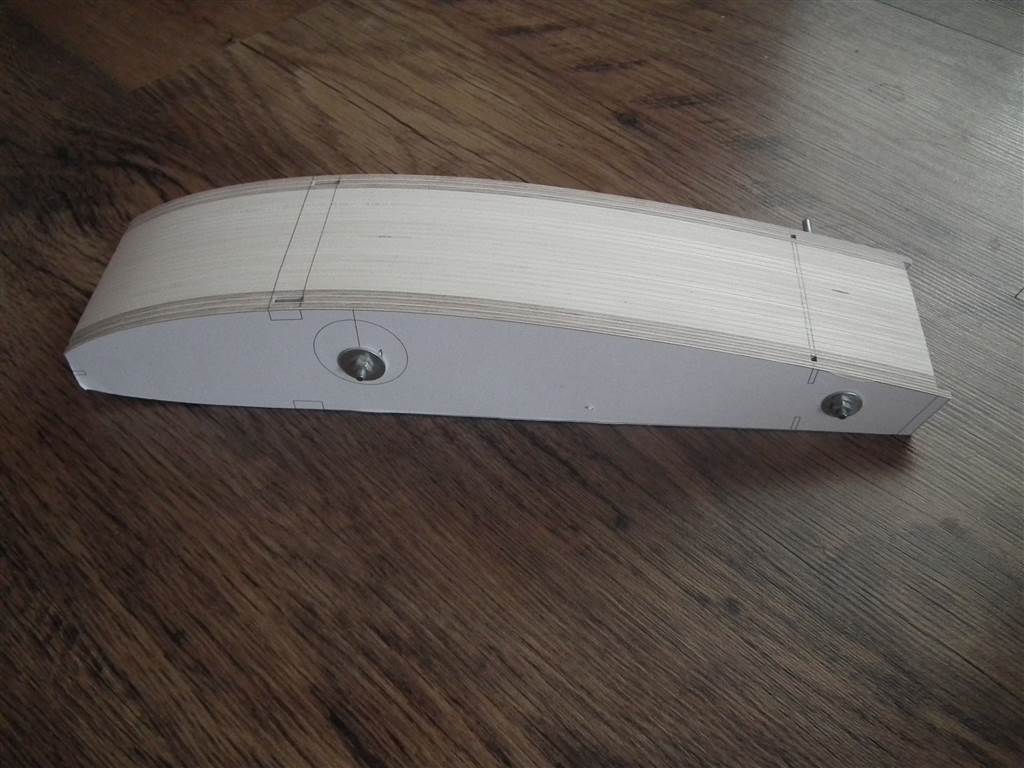

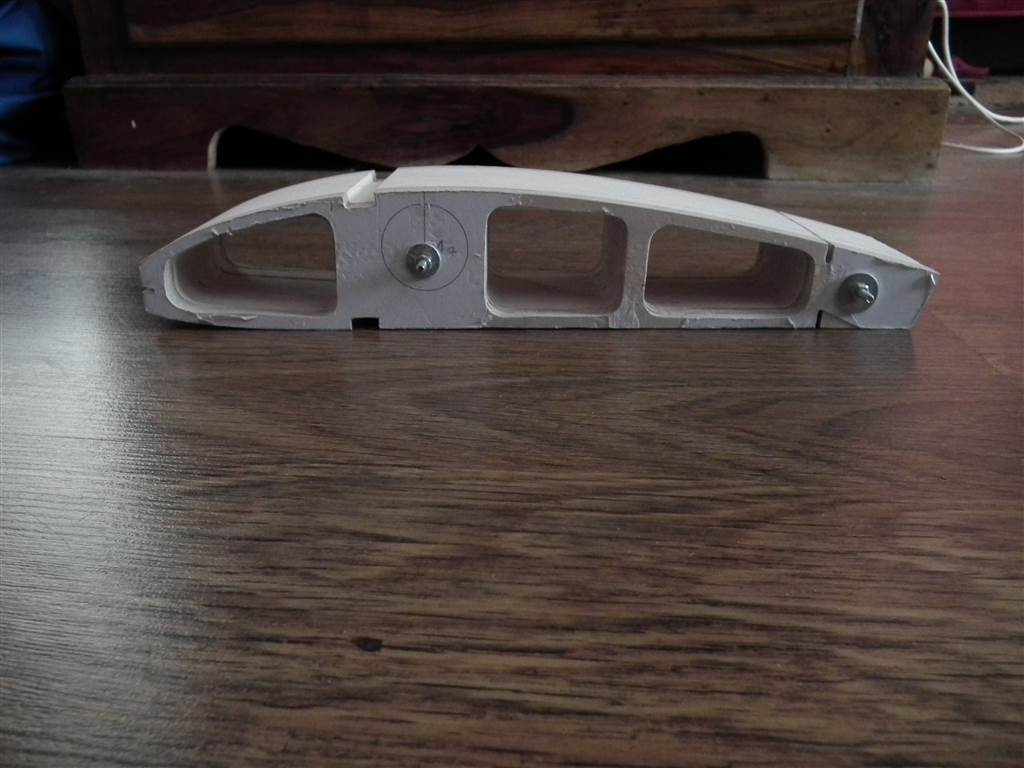

Przyszła kolej na żeberka, obrobione w bloku
Załącznik:
resized_DSCF6080.JPG [ 83.82 KiB | Przeglądany 43577 razy ]
Załącznik:
resized_DSCF6083.JPG [ 73.21 KiB | Przeglądany 43577 razy ]

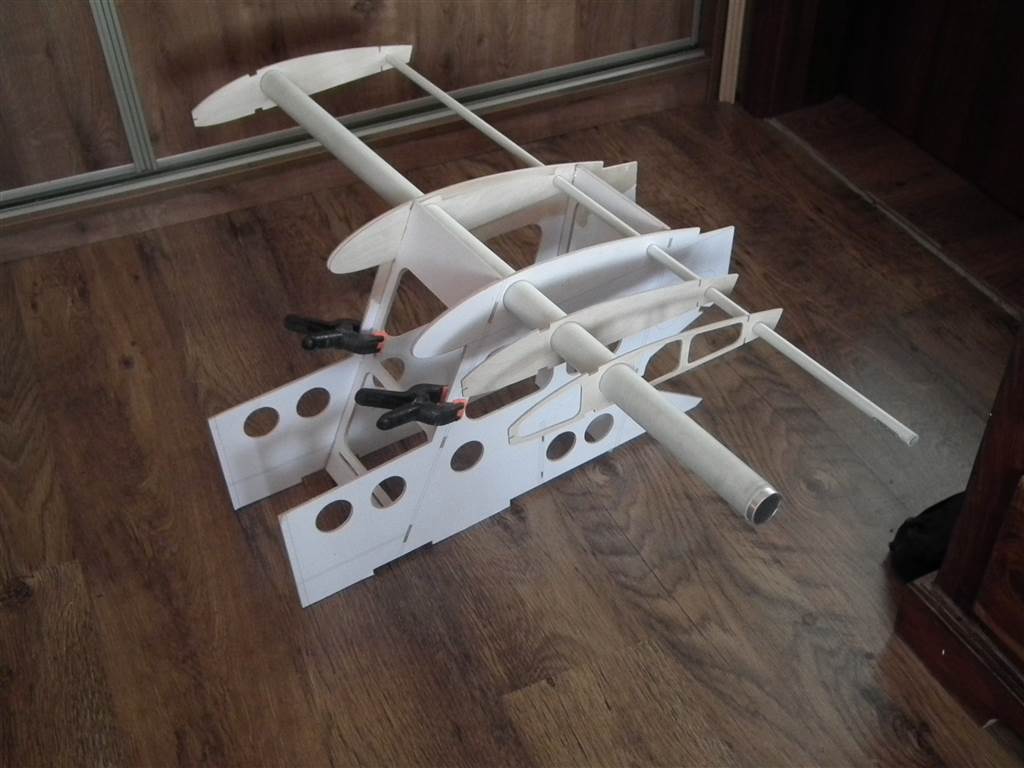

Mała przymiarka :) łącznikiem skrzydeł jest rura 35mm, tylna 12mm.
Załącznik:
resized_DSCF6086.JPG [ 71.98 KiB | Przeglądany 43577 razy ]


Można zacząć składać skrzydła, przy cięciwie 450mm to już będzie kawał płata ;)

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

piter216
Post: 5 paź 2017, o 16:06
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście

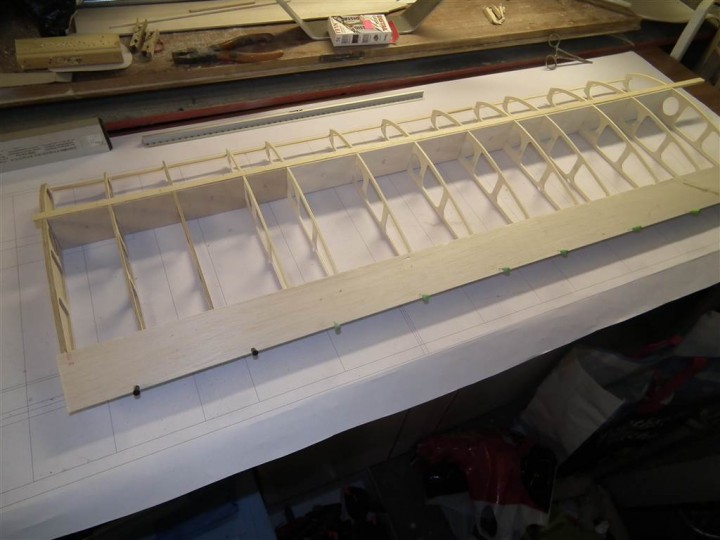

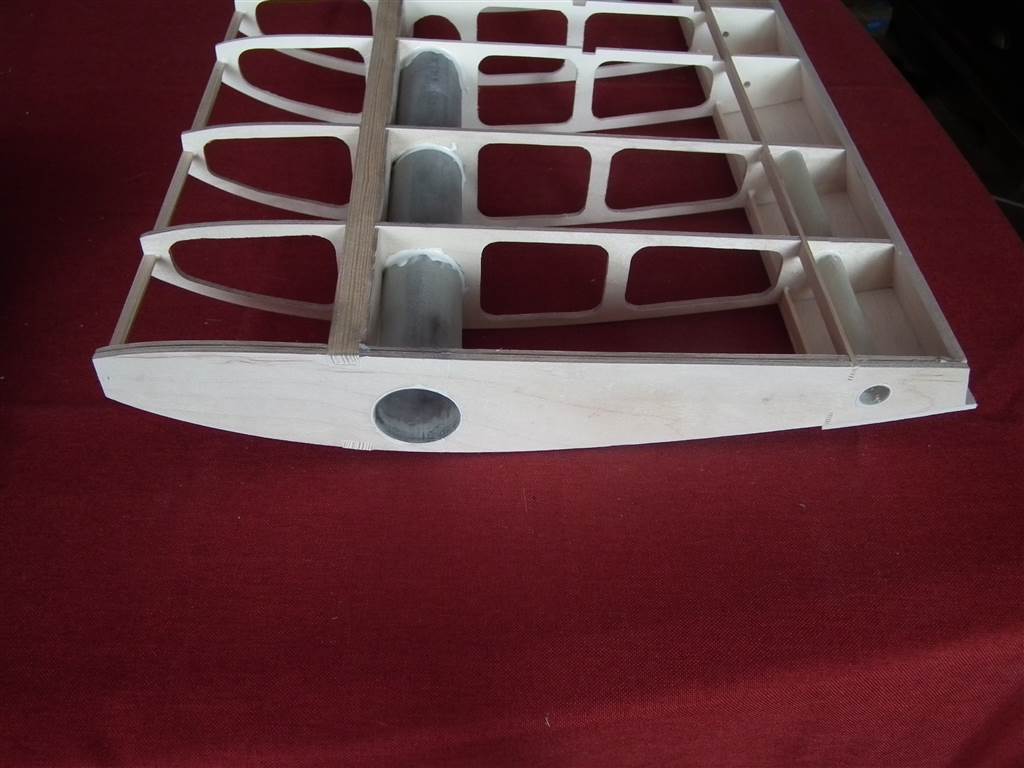

Skrzydło sklejone, wklejone kieszenie na rury i przekładki między dźwigarami teraz zabieram się za klapy i lotki a później za kesony i nakładki na żebra
Załącznik:
resized_DSCF6138.JPG [ 65.75 KiB | Przeglądany 43491 razy ]
Załącznik:
resized_DSCF6143.JPG [ 67.13 KiB | Przeglądany 43491 razy ]

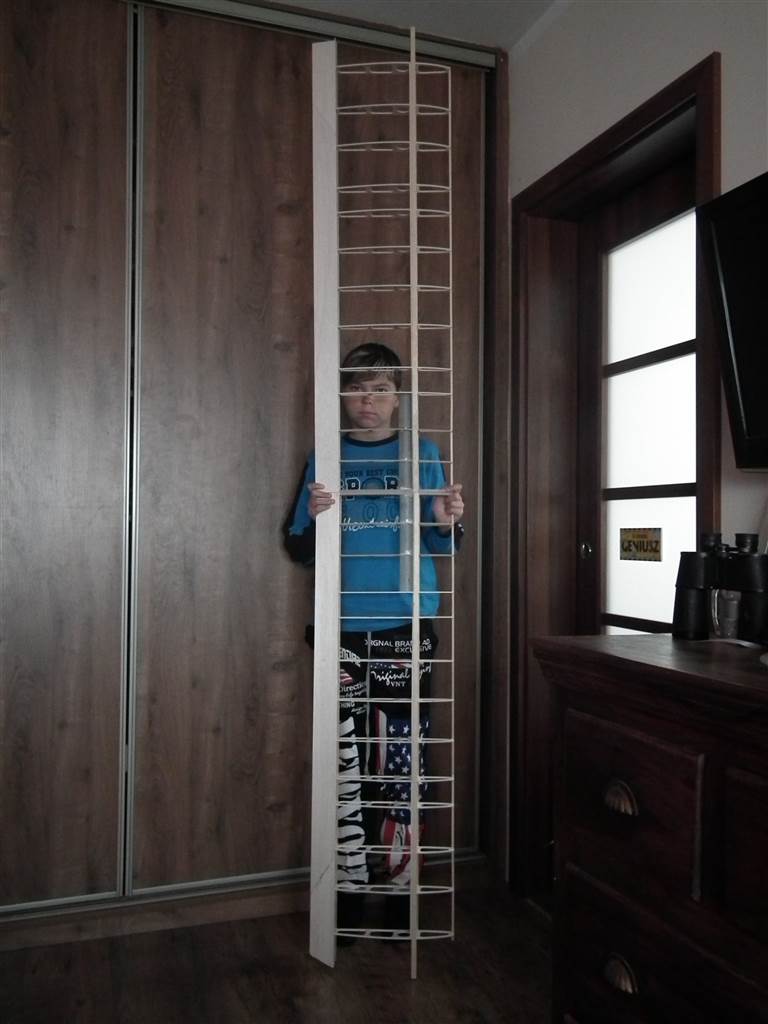

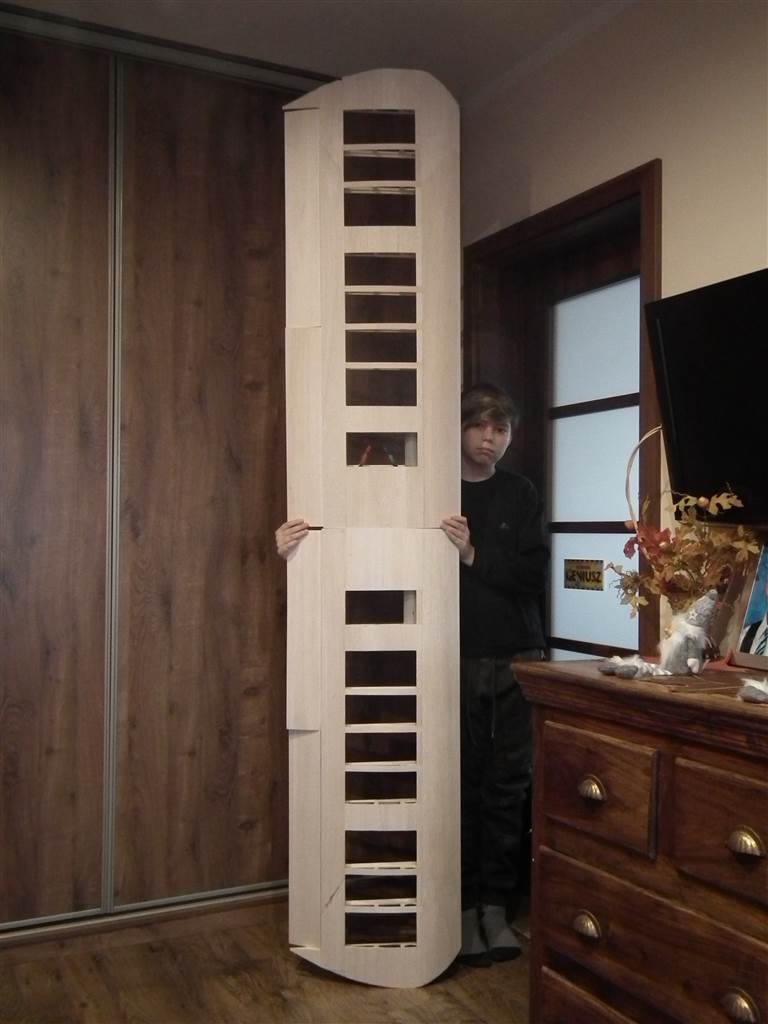

Trochę te skrzydełko urosło :D
Załącznik:
resized_DSCF6145.JPG [ 62.54 KiB | Przeglądany 43491 razy ]

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

Wojtek
Post: 6 paź 2017, o 08:56
Offline
Modelarz
Awatar użytkownika

Rejestracja: 9 kwie 2012, o 18:41
Posty: 10
Lokalizacja: Poznań
Na dobrym modelu się wzorujesz :) Morava sprawdza się super w roli holownika.

Nasz dyżurny holownik z lotniska zmienił w modelu podwozie na drutowe. Te modele stratują i lądują wiele razy i sprężyste podwozie zdaje egzamin.
Włożył też silnik z rozrusznikiem - bardzo przydatna rzecz jak nie masz kolejki szybowców do wyholowania i musisz często gasić i odpalać silnik.
Na górę
 Wyświetl profil

piter216
Post: 17 paź 2017, o 19:25
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście

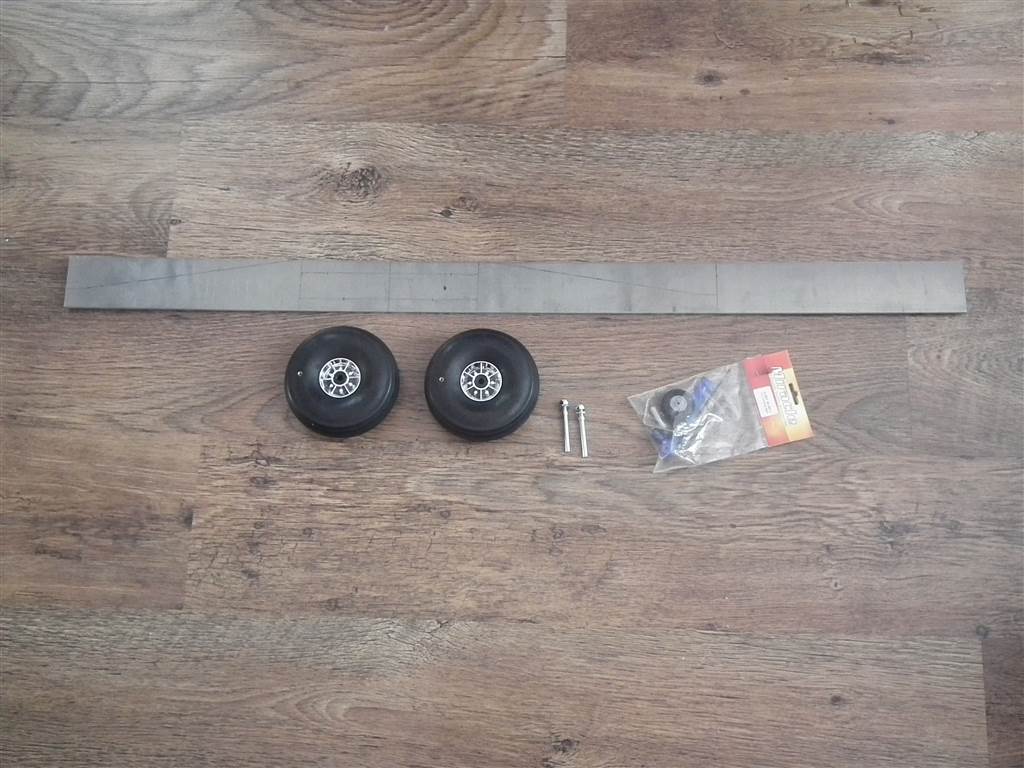

Silniki z rozrusznikami fajna sprawa :) podwozie mam już zakupione na razie zostaje a później się zobaczy ;)

Załącznik:
resized_DSCF6085.JPG [ 104.86 KiB | Przeglądany 43370 razy ]

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

piter216
Post: 21 paź 2017, o 16:49
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście

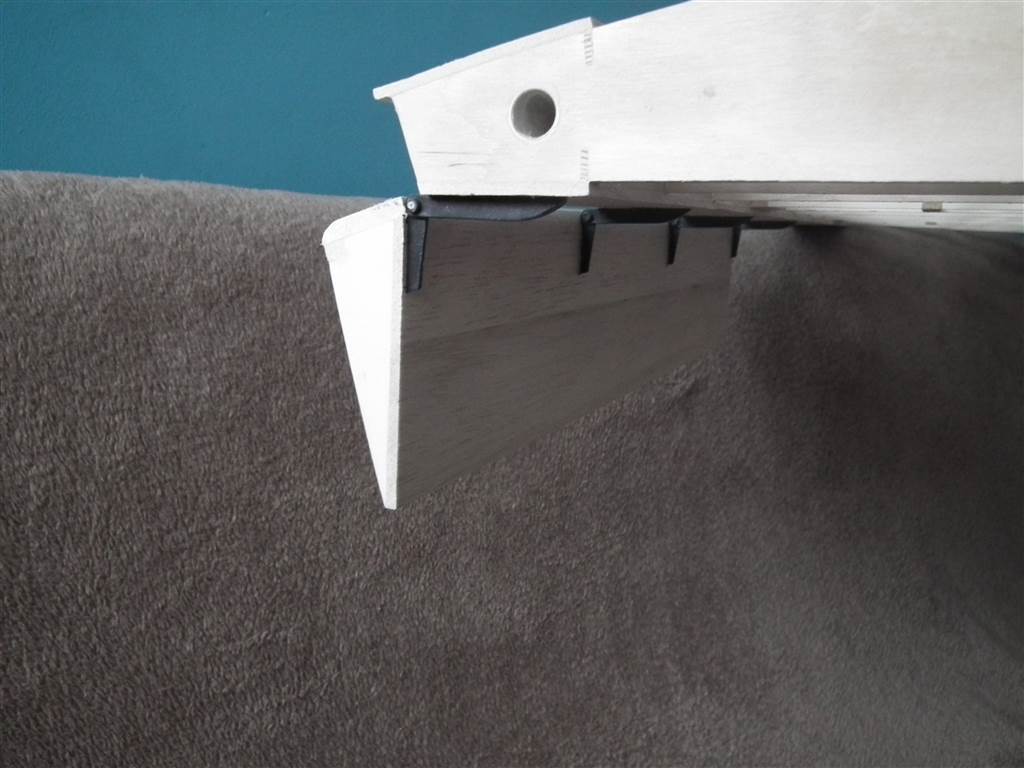

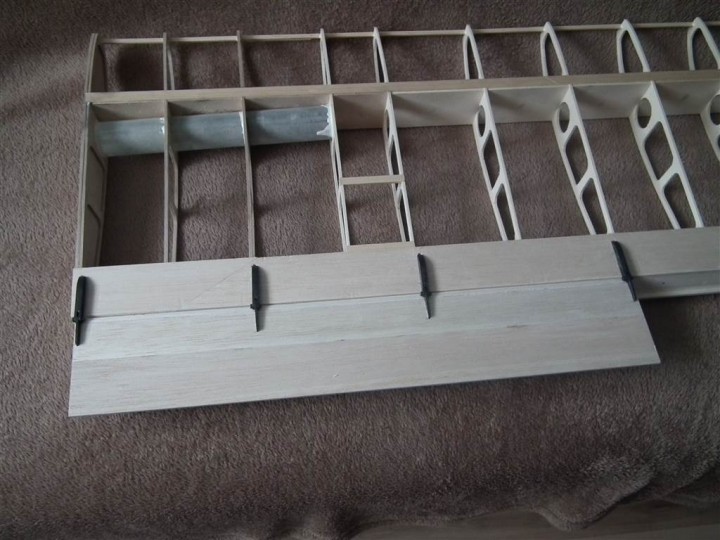

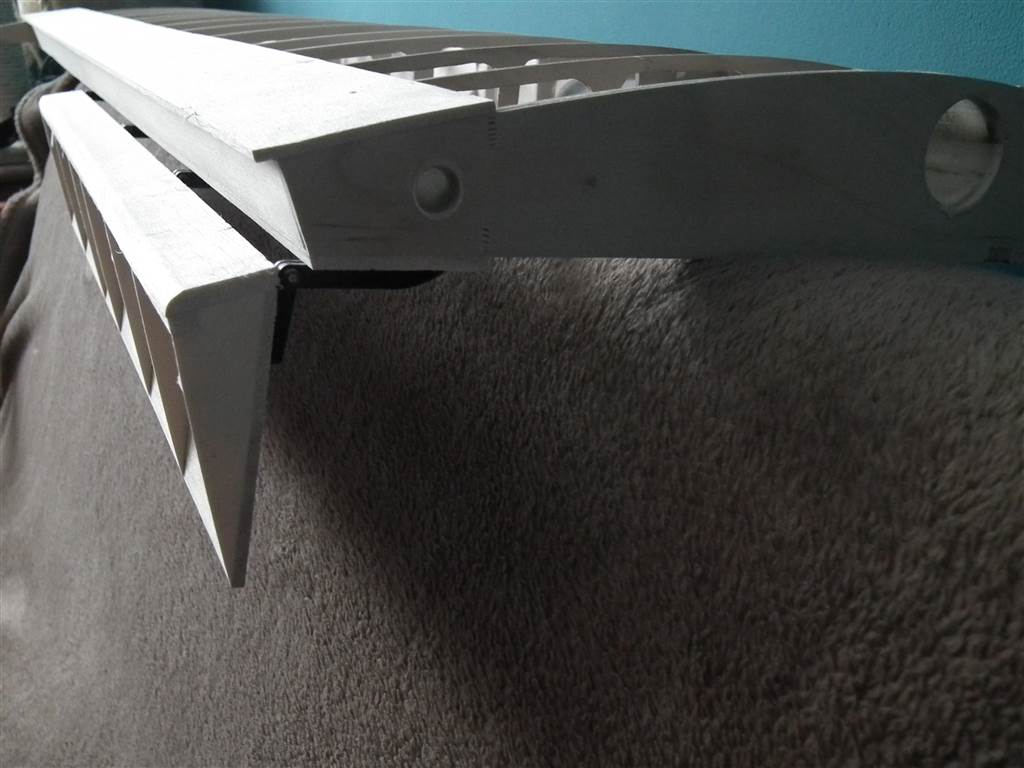

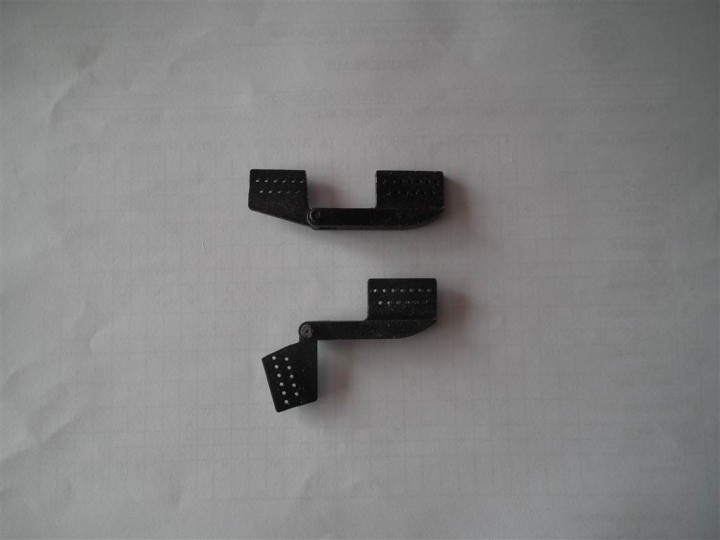

Kiedyś w HK kupiłem zawiasy, teraz się przydały. Klapy mogą się otwierać nawet o 90 stopni :)
Lotki będą na zawiasach kołkowych 5mm.
Załącznik:
resized_DSCF6153.JPG [ 43.05 KiB | Przeglądany 43304 razy ]
Załącznik:
resized_DSCF6150.JPG [ 69.97 KiB | Przeglądany 43304 razy ]
Załącznik:
resized_DSCF6152.JPG [ 70.89 KiB | Przeglądany 43304 razy ]
Załącznik:
resized_DSCF6148.JPG [ 94.22 KiB | Przeglądany 43304 razy ]

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

piter216
Post: 10 lis 2017, o 23:16
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście

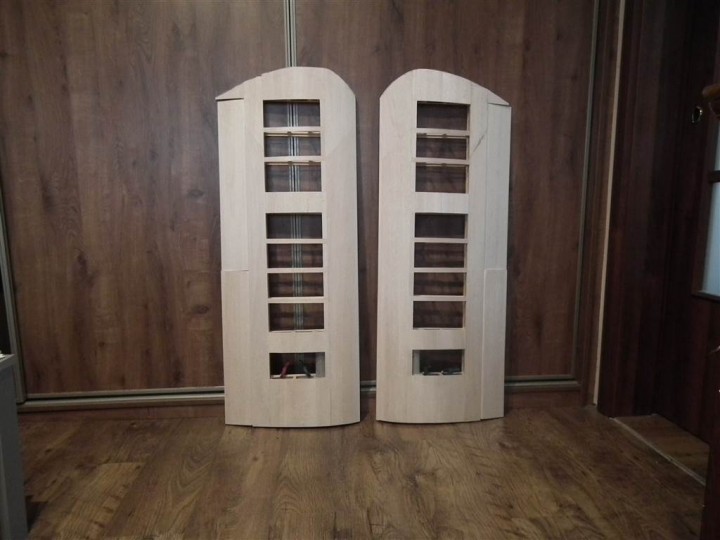

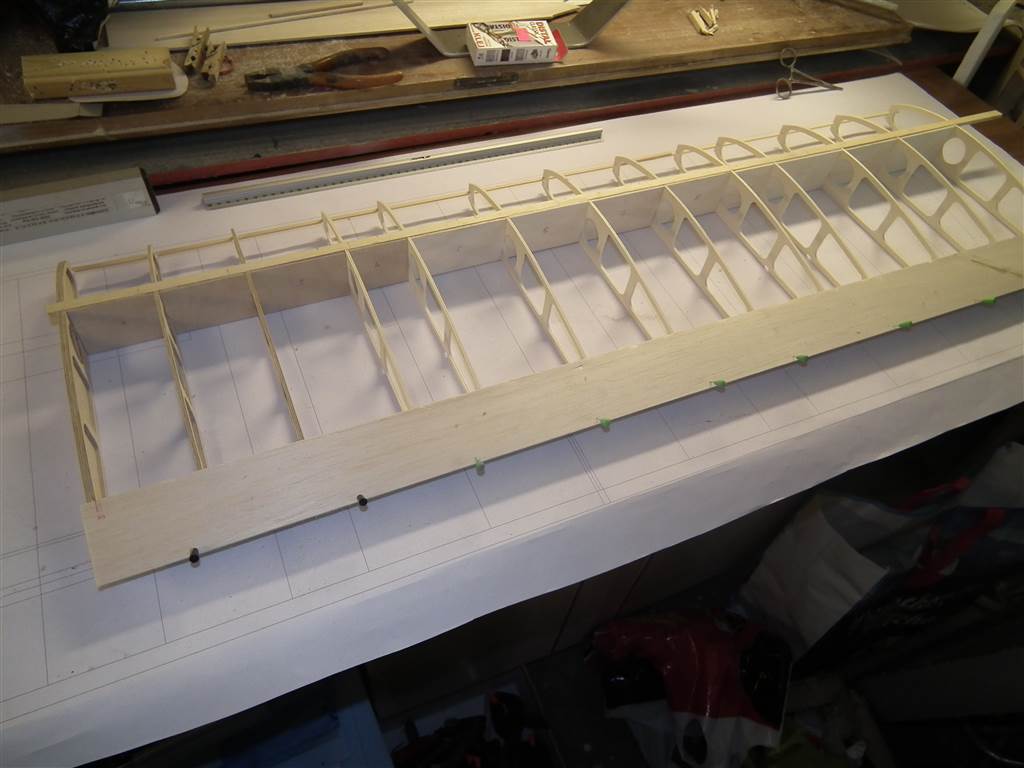

Coraz bliżej końca budowy skrzydeł, parę fotek z tego co do tej pory mam zrobione :)
Załącznik:
resized_DSCF6162.JPG [ 67.78 KiB | Przeglądany 43152 razy ]
Załącznik:
resized_DSCF6161.JPG [ 60.82 KiB | Przeglądany 43152 razy ]
Załącznik:
resized_DSCF6168.JPG [ 61.14 KiB | Przeglądany 43152 razy ]

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

piter216
Post: 27 lis 2017, o 13:53
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście

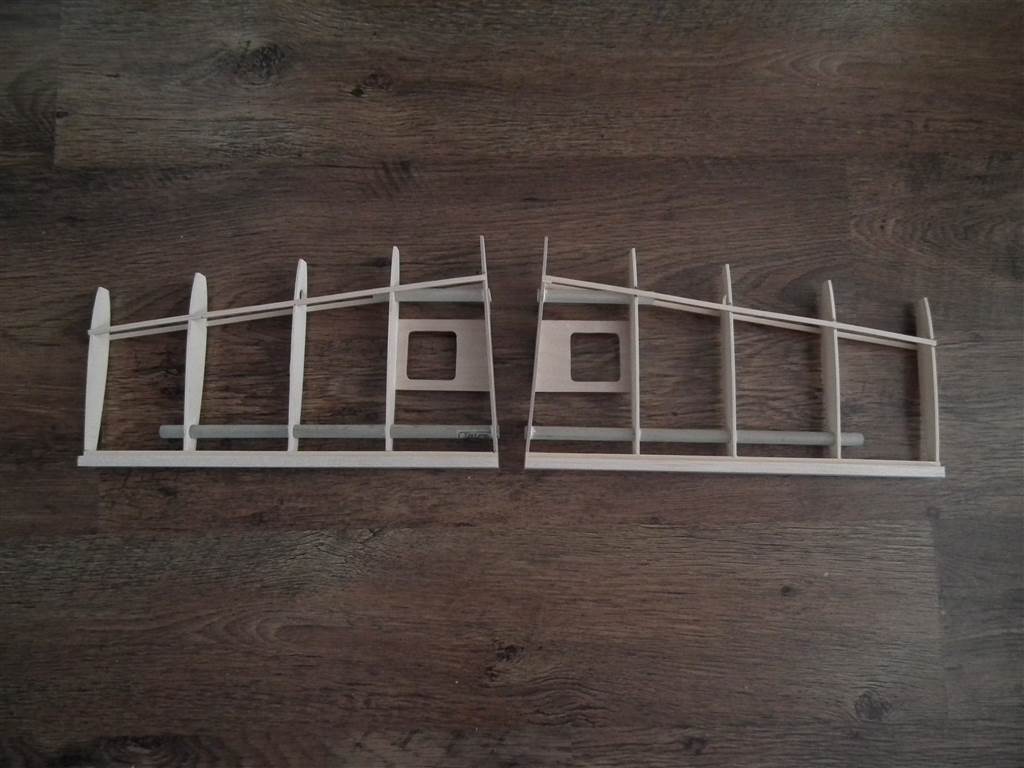

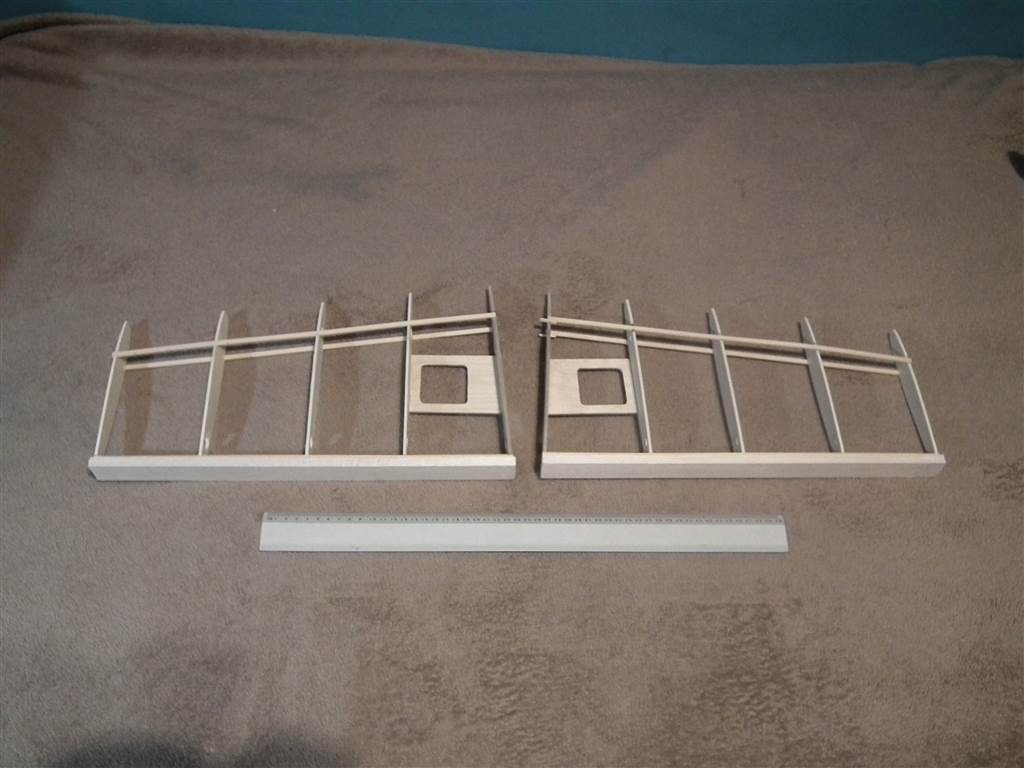

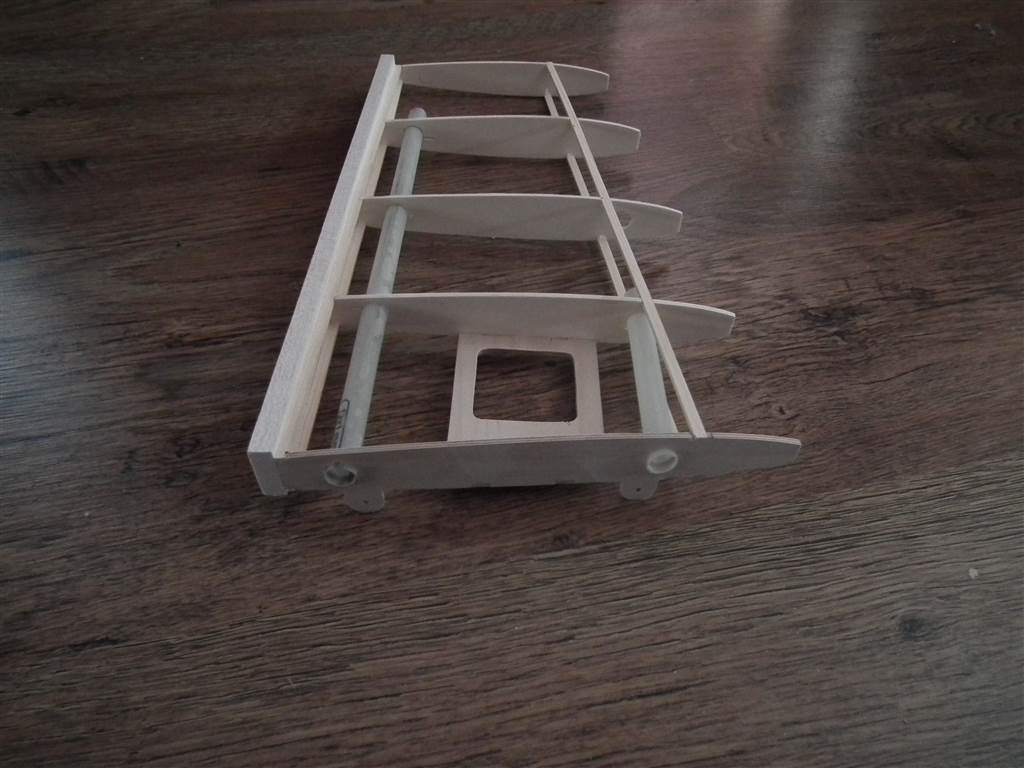

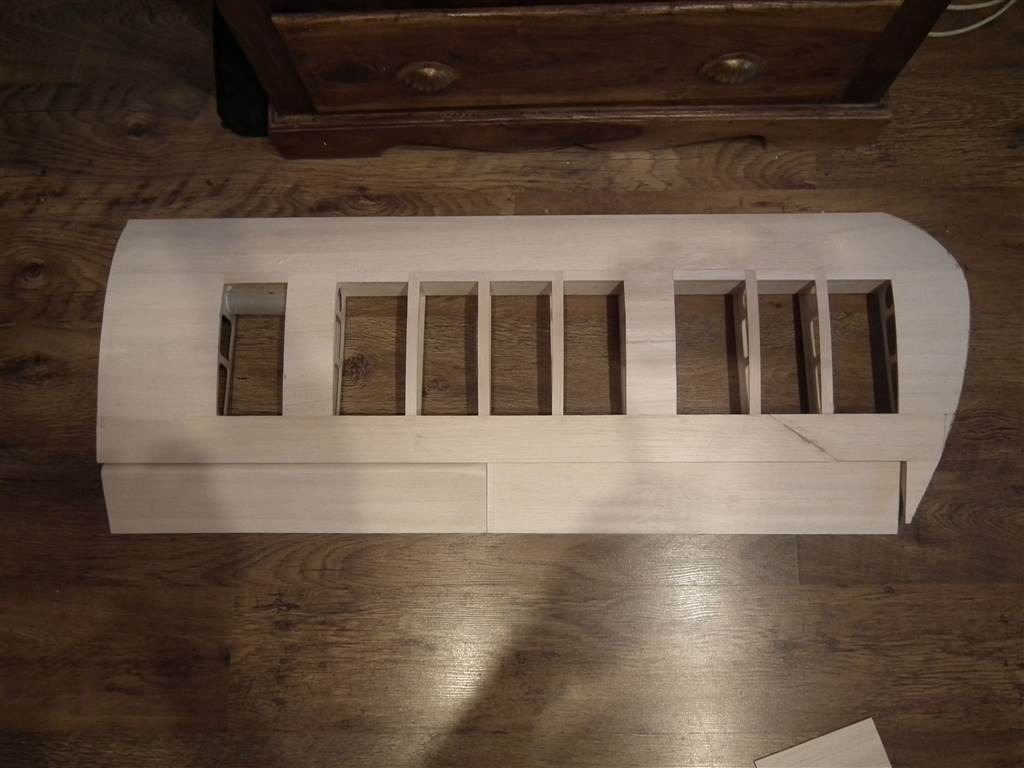

Statecznik poziomy (kiedyś tej rozpiętości to budowałem skrzydła :lol: ) , serwa od wysokości będą w stateczniku
Załącznik:
resized_DSCF6156.JPG [ 66.27 KiB | Przeglądany 42983 razy ]

Połówki łączone na rurce 12mm, miała być jedna ale się zagapiłem i tak jakoś wyszło :oops:
Załącznik:
resized_DSCF6158.JPG [ 81.82 KiB | Przeglądany 42983 razy ]
Załącznik:
resized_DSCF6160.JPG [ 78.76 KiB | Przeglądany 42983 razy ]

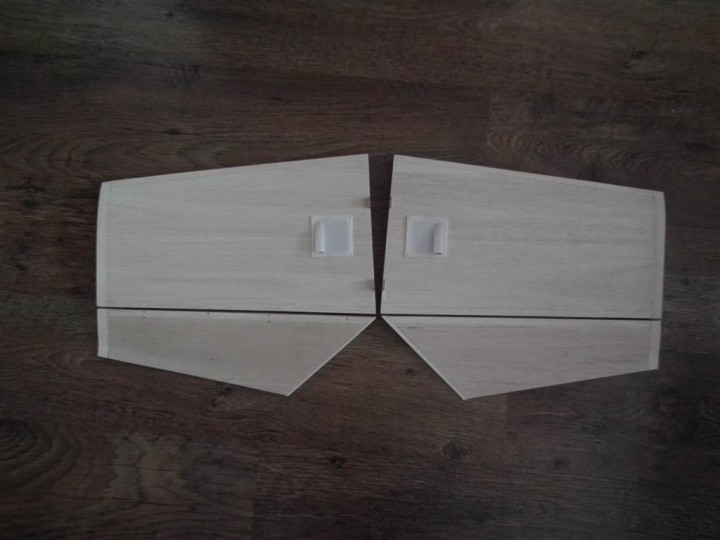

Całość oklejona balsą 2mm gotowa do oszlifowania
Załącznik:
resized_DSCF6173.JPG [ 54.22 KiB | Przeglądany 42983 razy ]

Następny element do budowy to statecznik pionowy i kierunek czyli cdn. ;)

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

skylmt
Post: 16 sty 2019, o 15:02
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 sty 2019, o 02:05
Posty: 8
Lokalizacja: Warszawa
Ddgrzewając kotleta, udało się skończyć i oblatać model? Mam w planach coś podobnego :)
Na górę
