Zmagań z wirtualną materią ciąg dalszy.

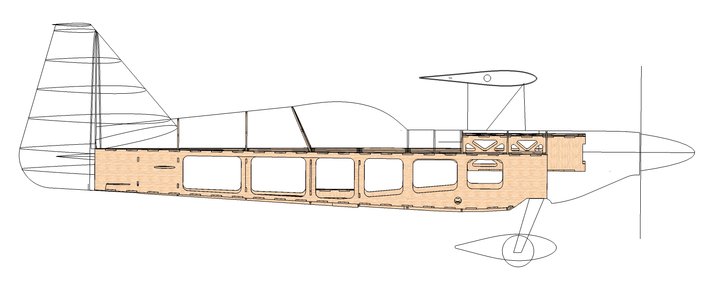

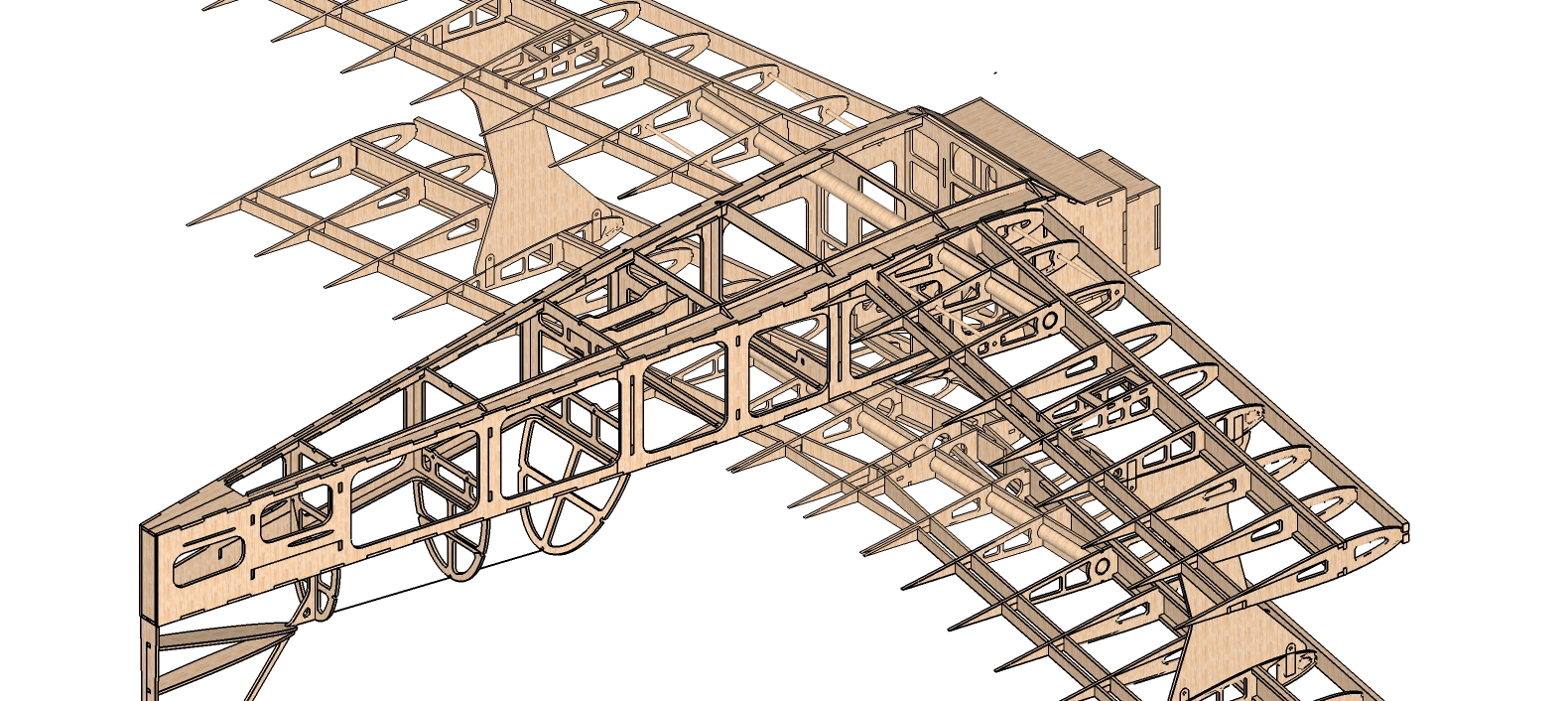

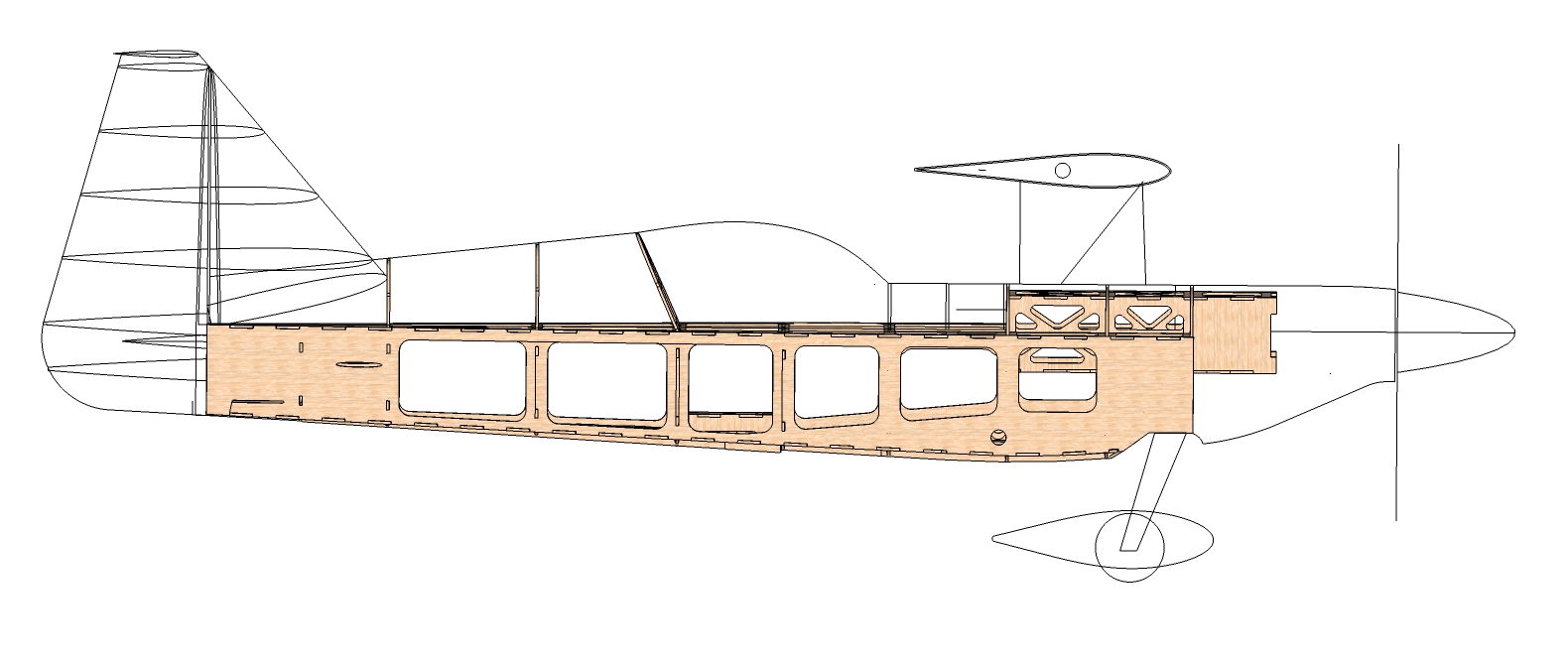

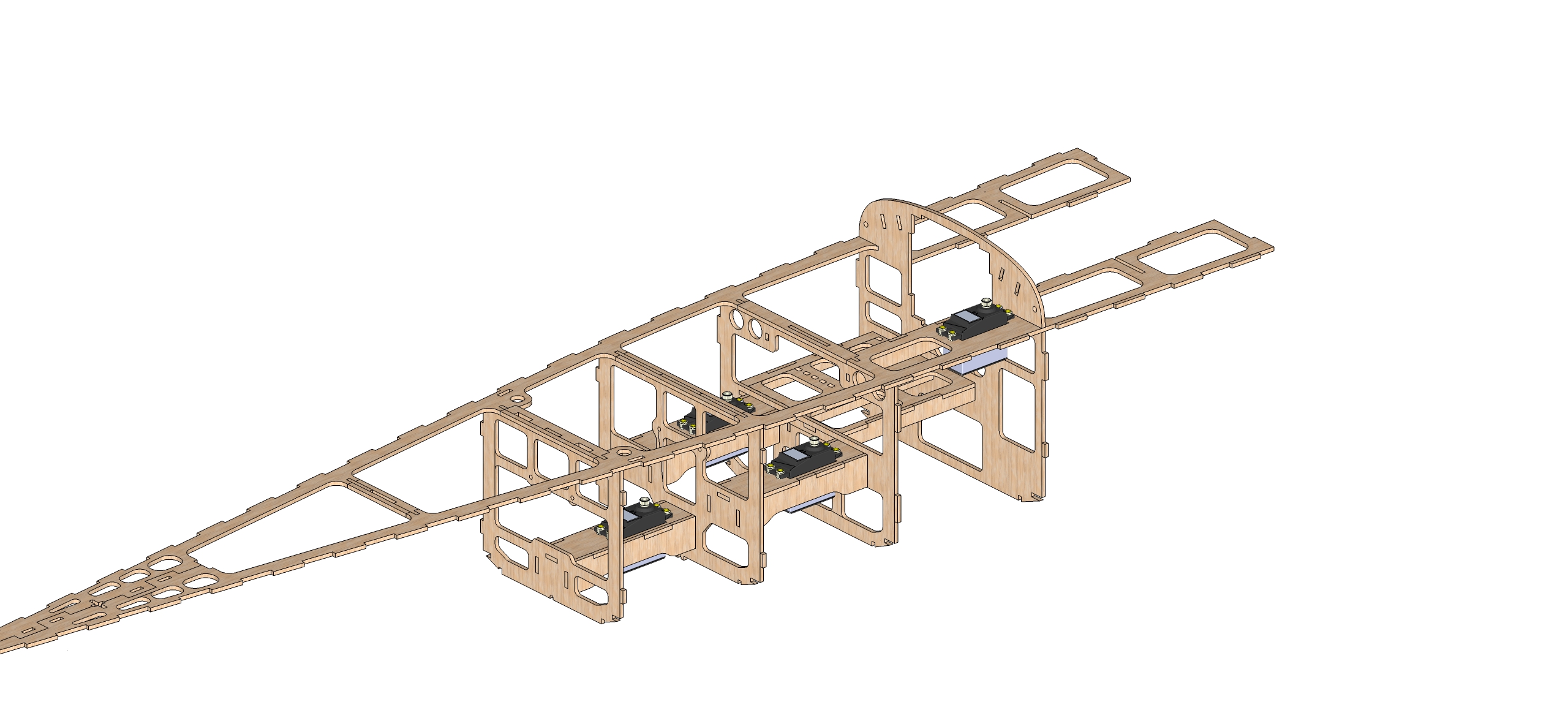

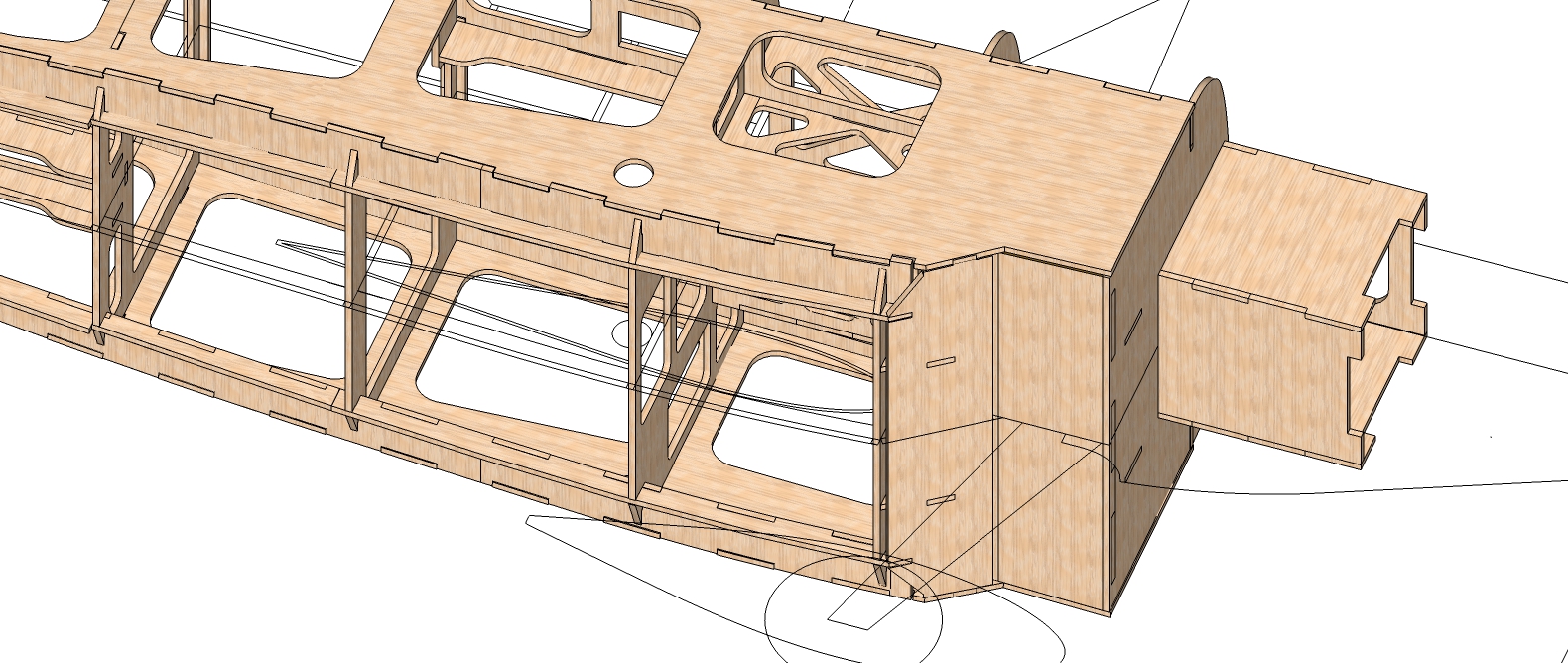

Dorobione dolne podłużnice kadłuba.

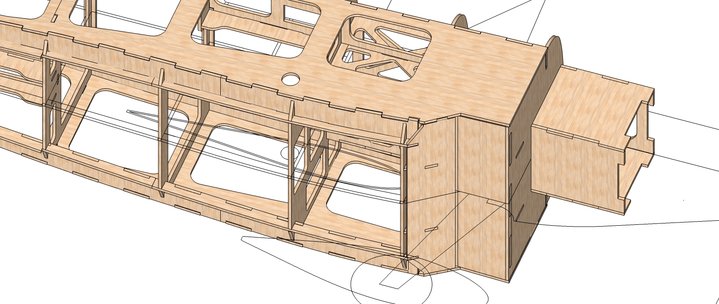

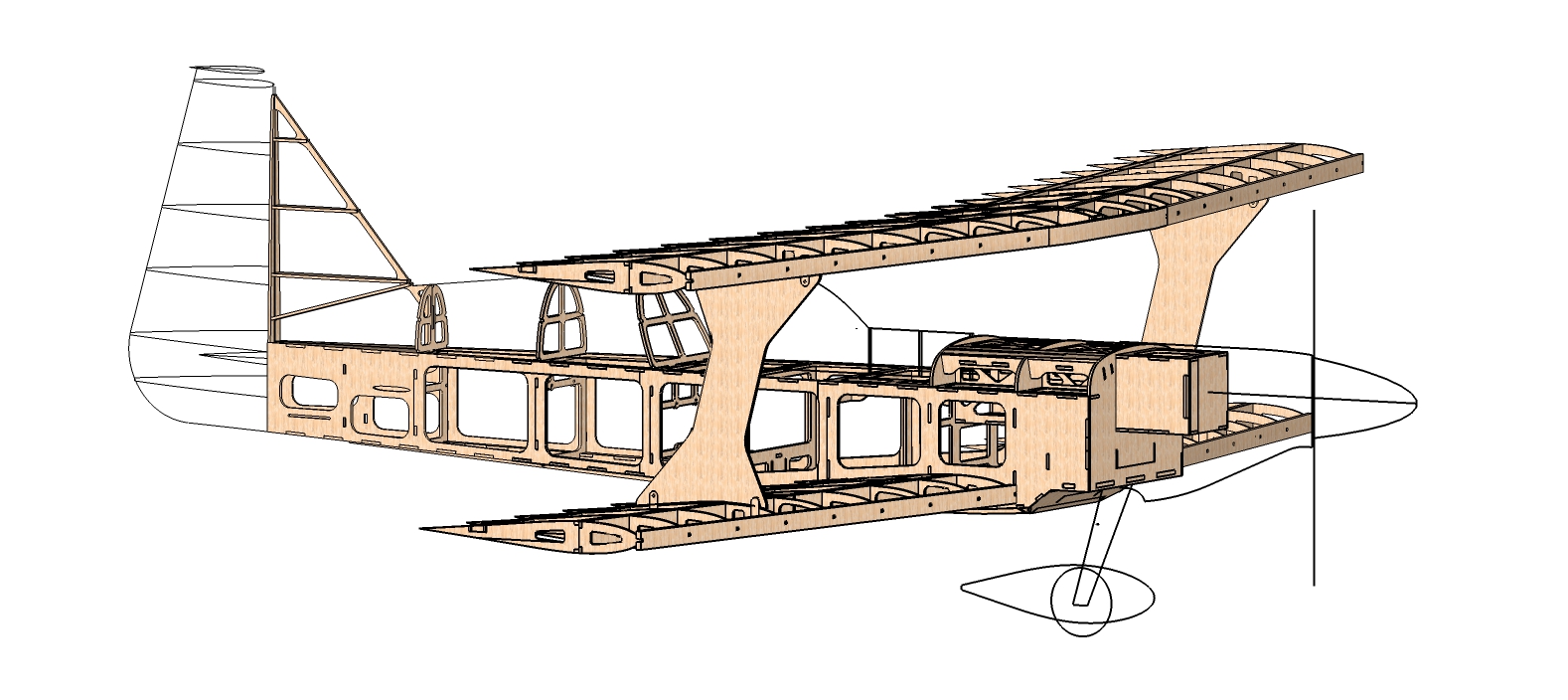

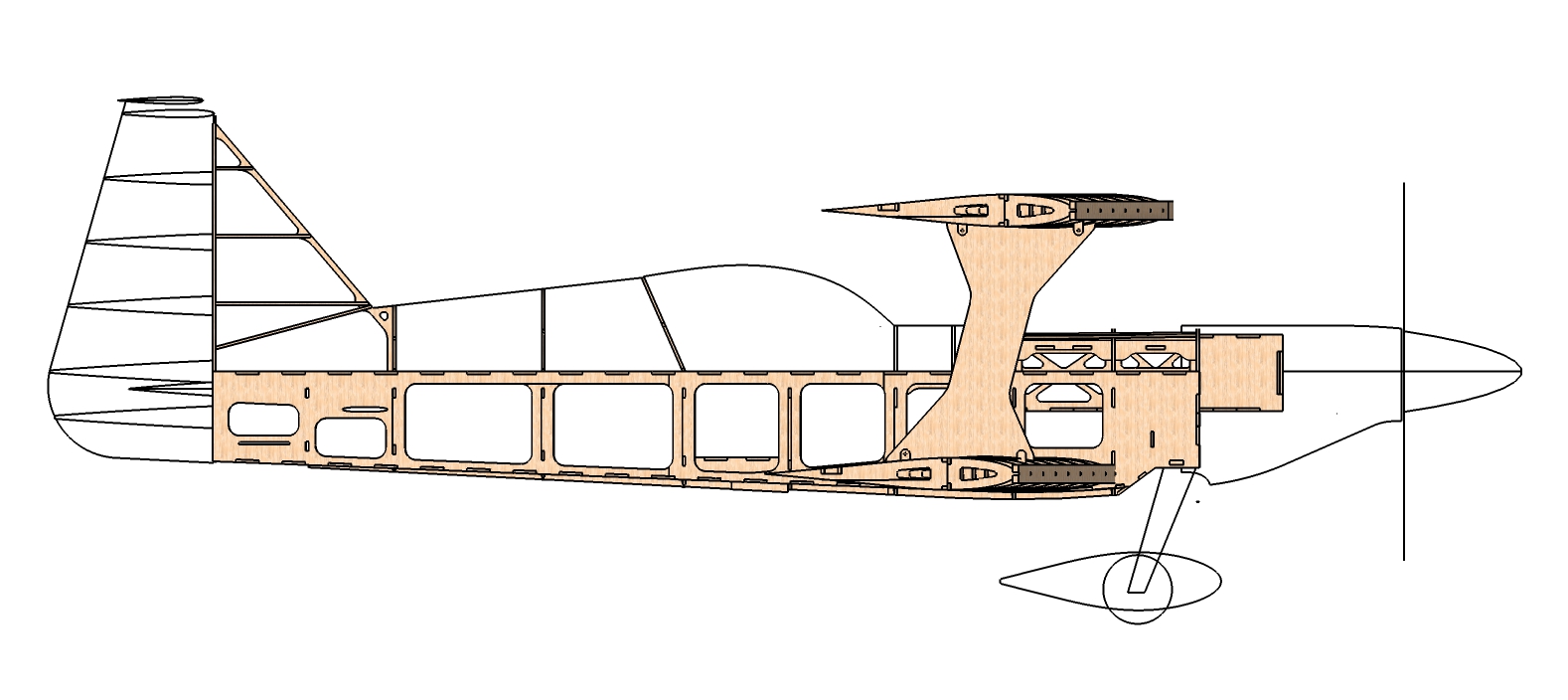

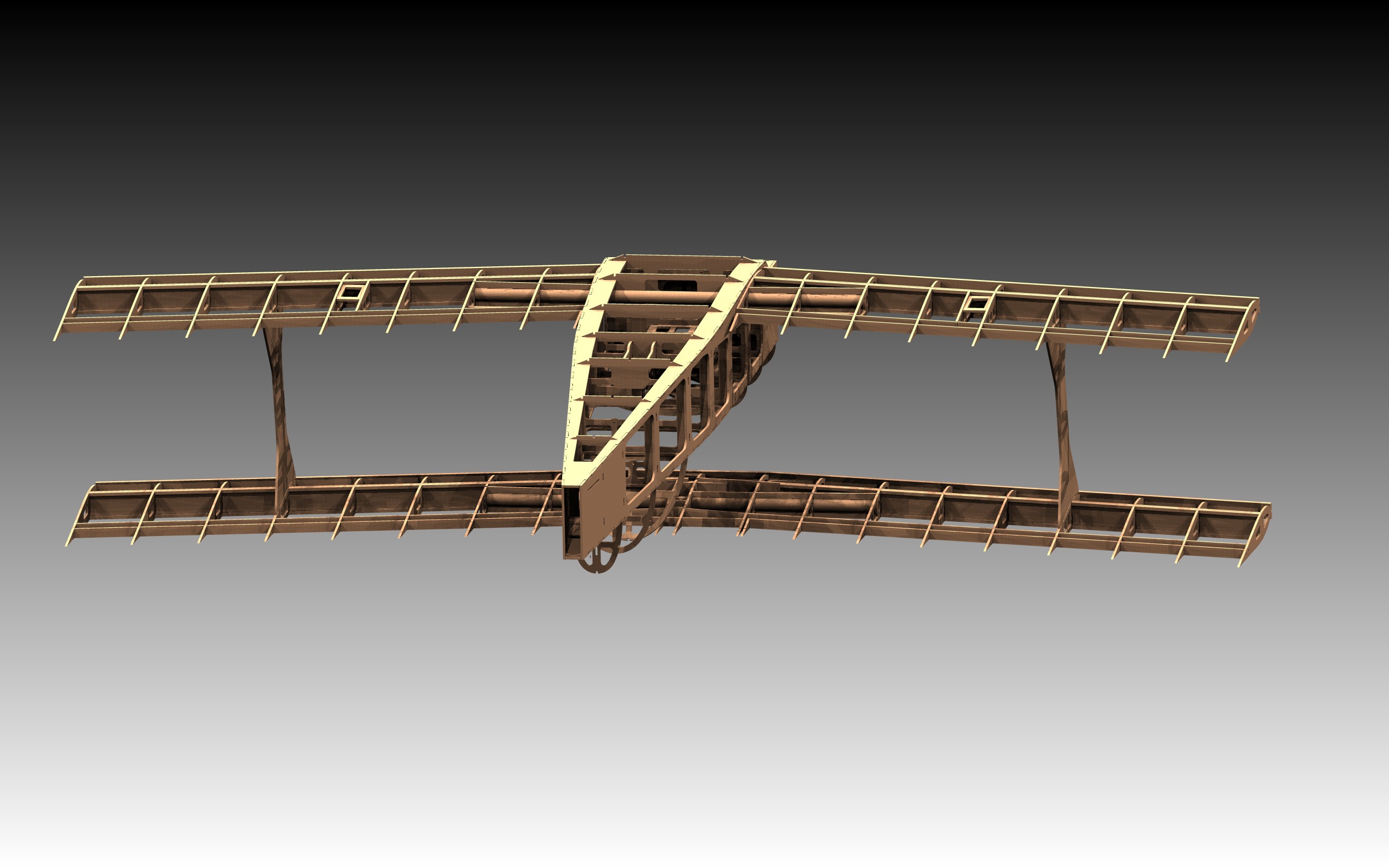

Dół kadłuba prawie ukończony. Do całości trochę kresek trzeba jeszcze dorysować.

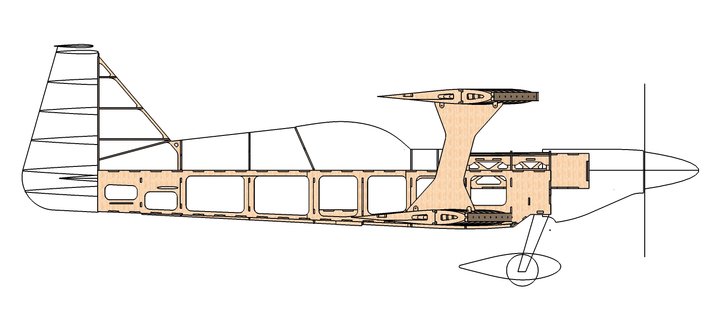

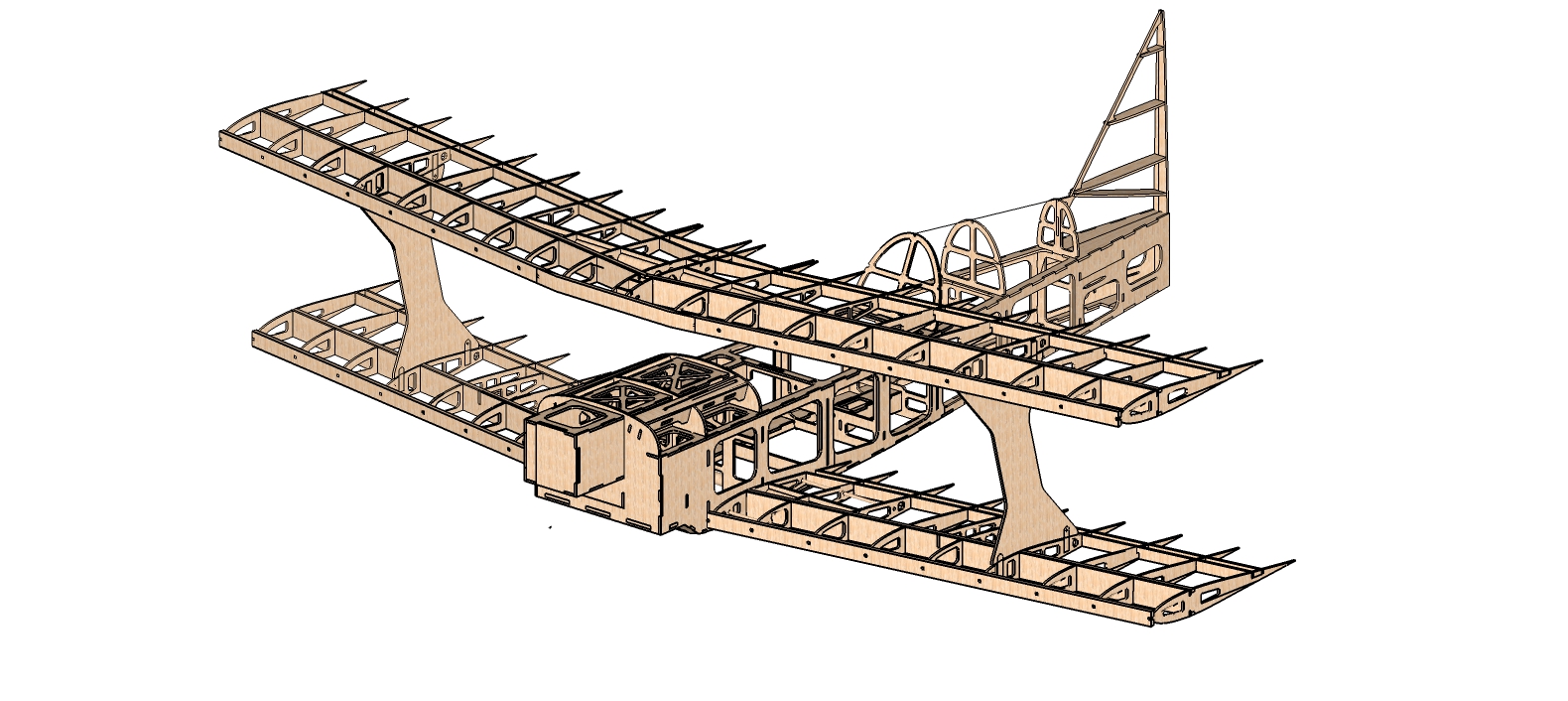

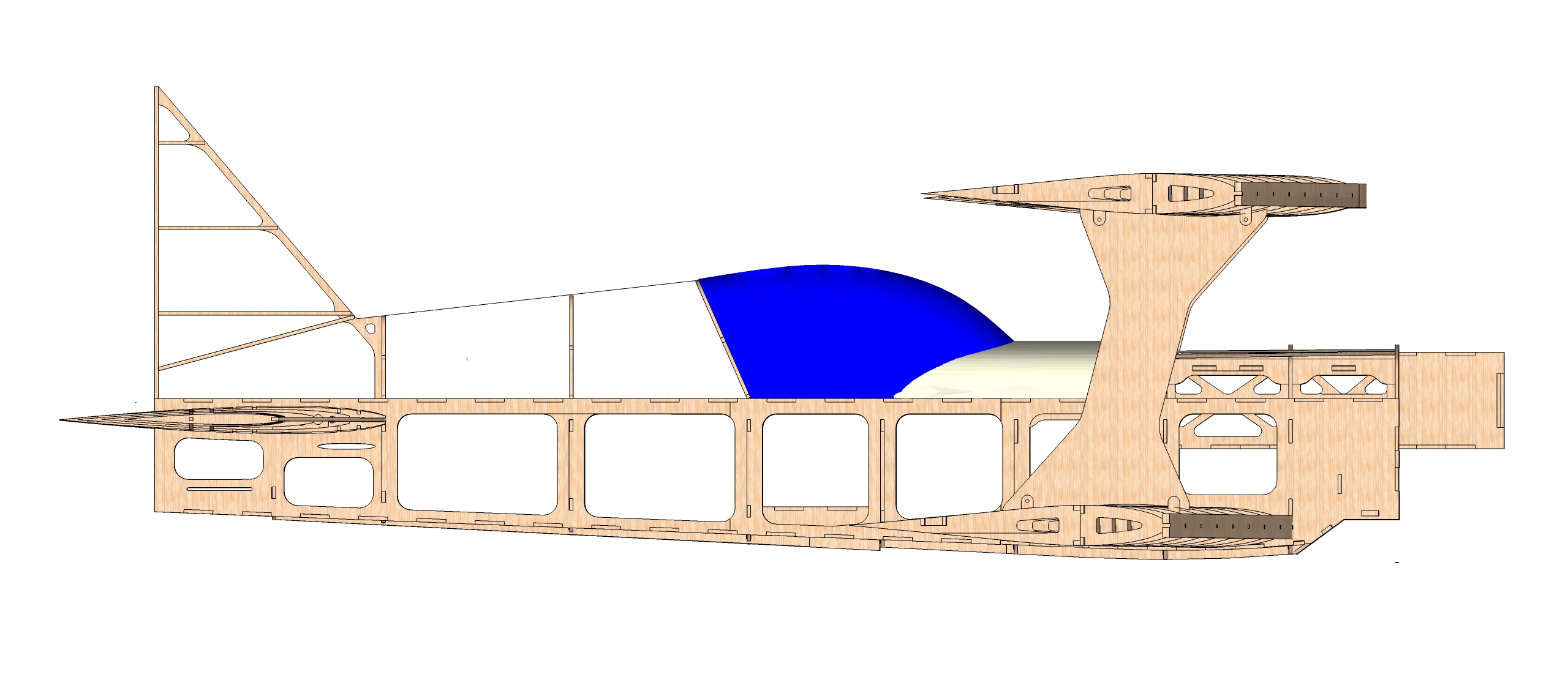

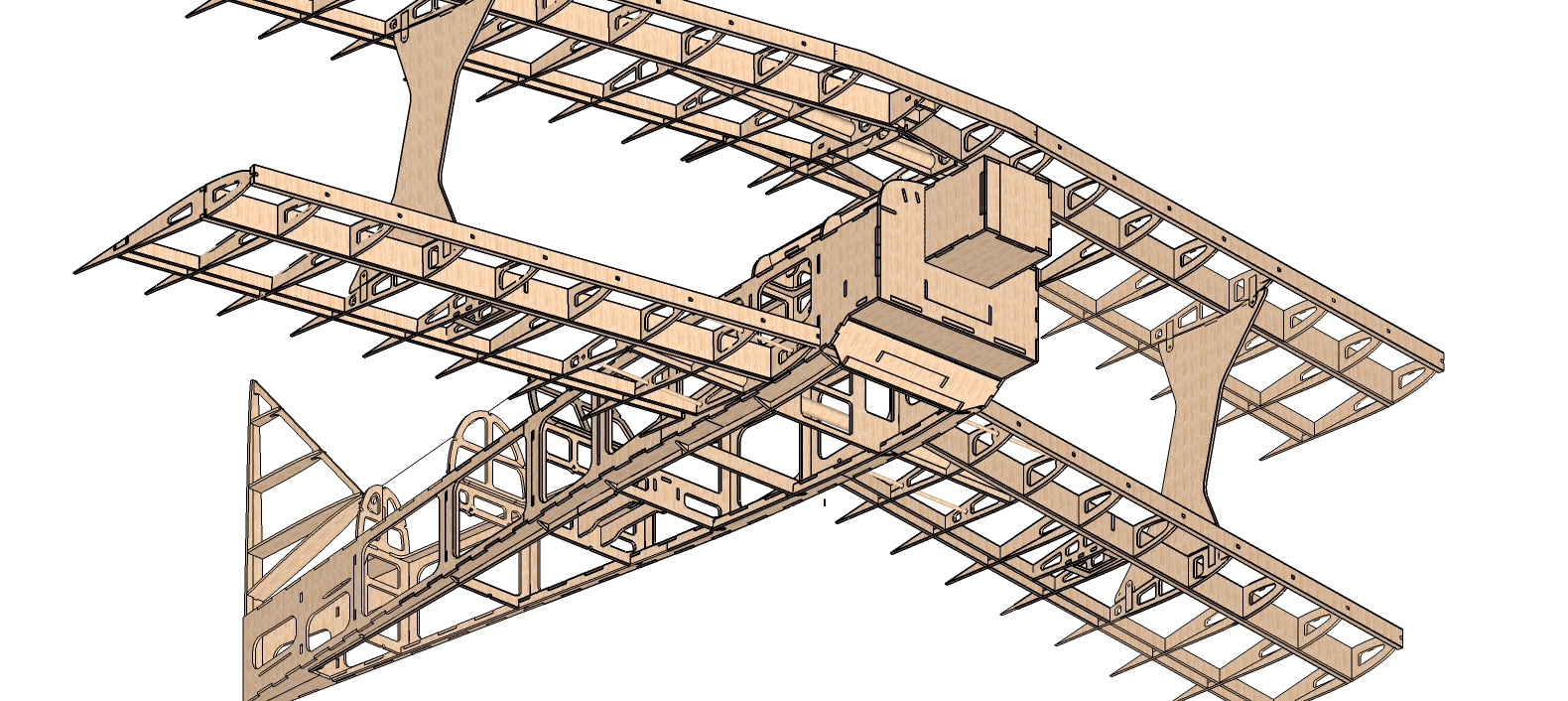

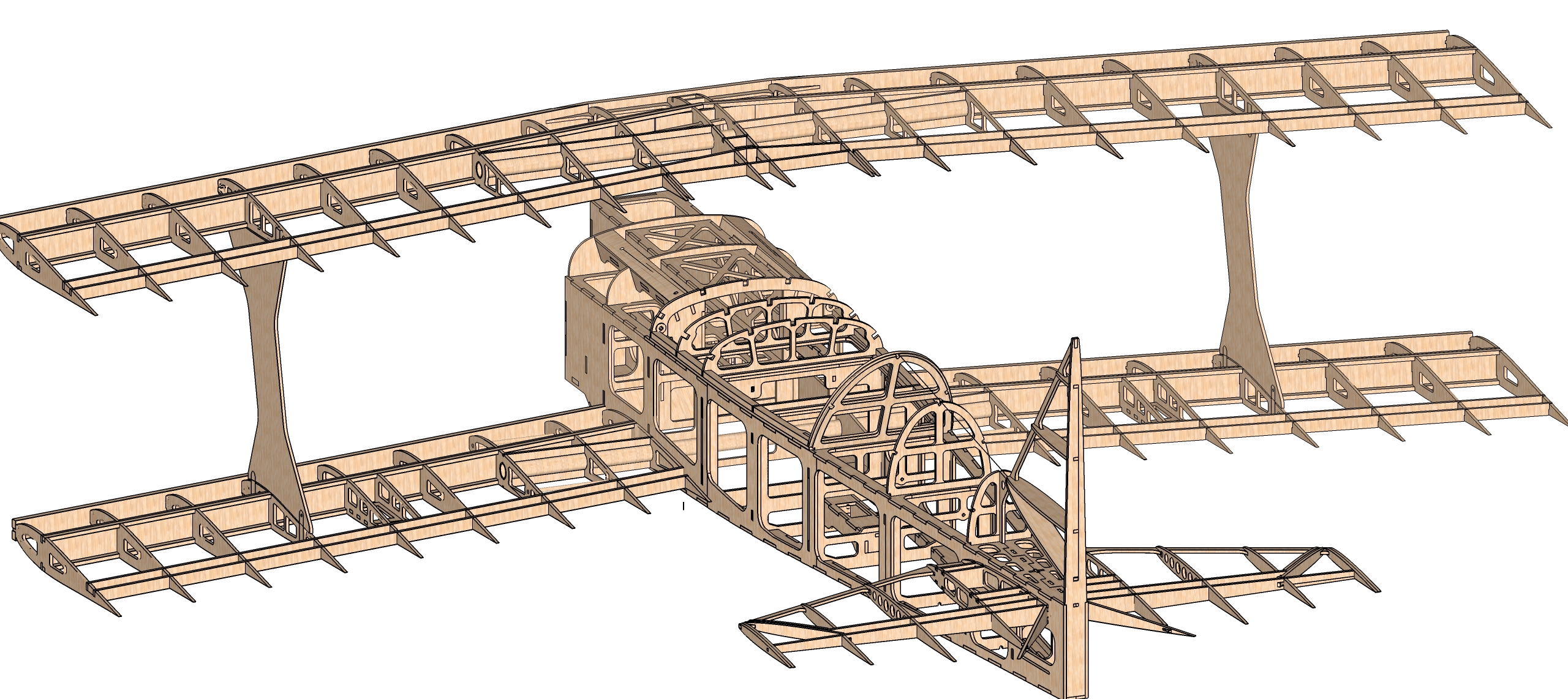

Dorysowanie mocowanie zastrzałów centropłata górnego skrzydła w kadłubie, elementy statecznika poziomego i jakaś tam drobnica.

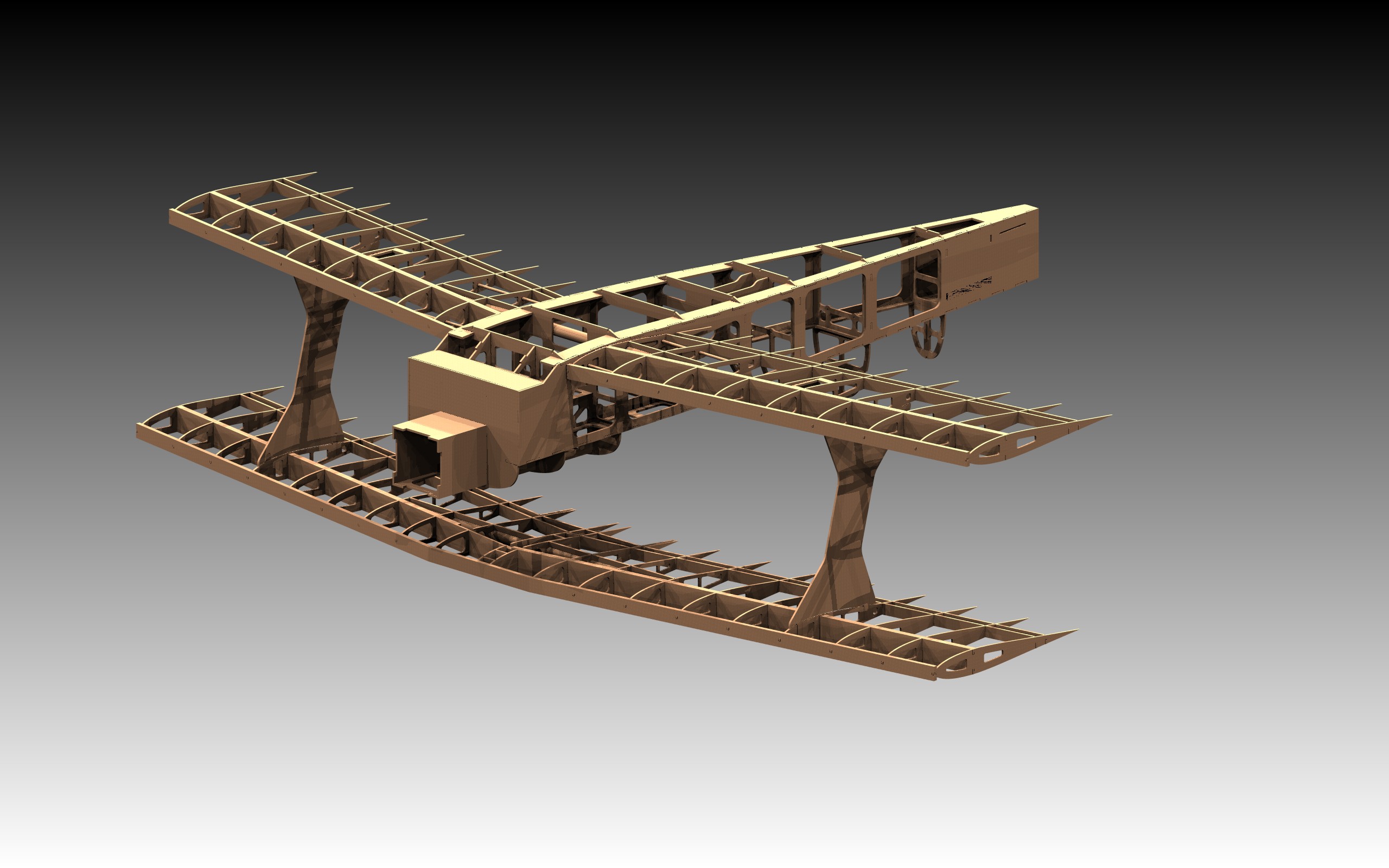

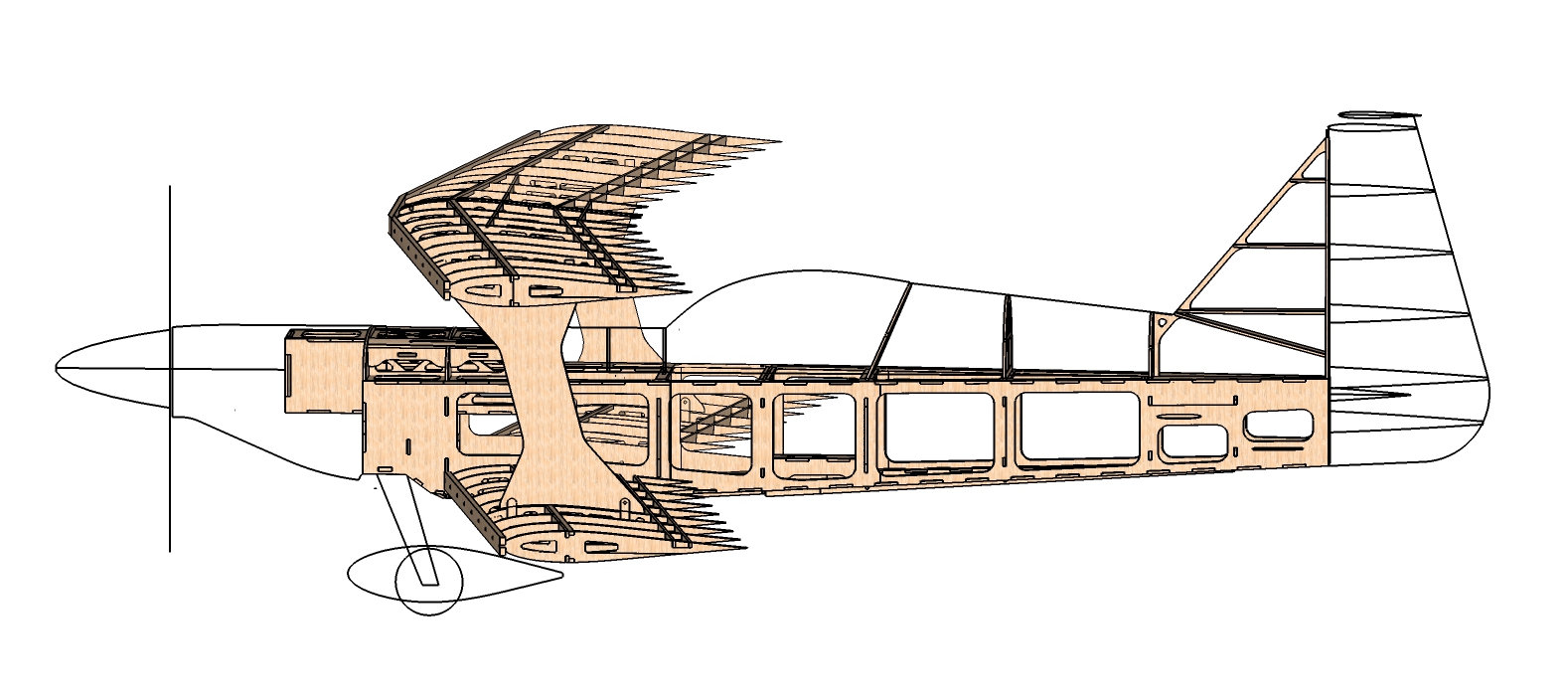

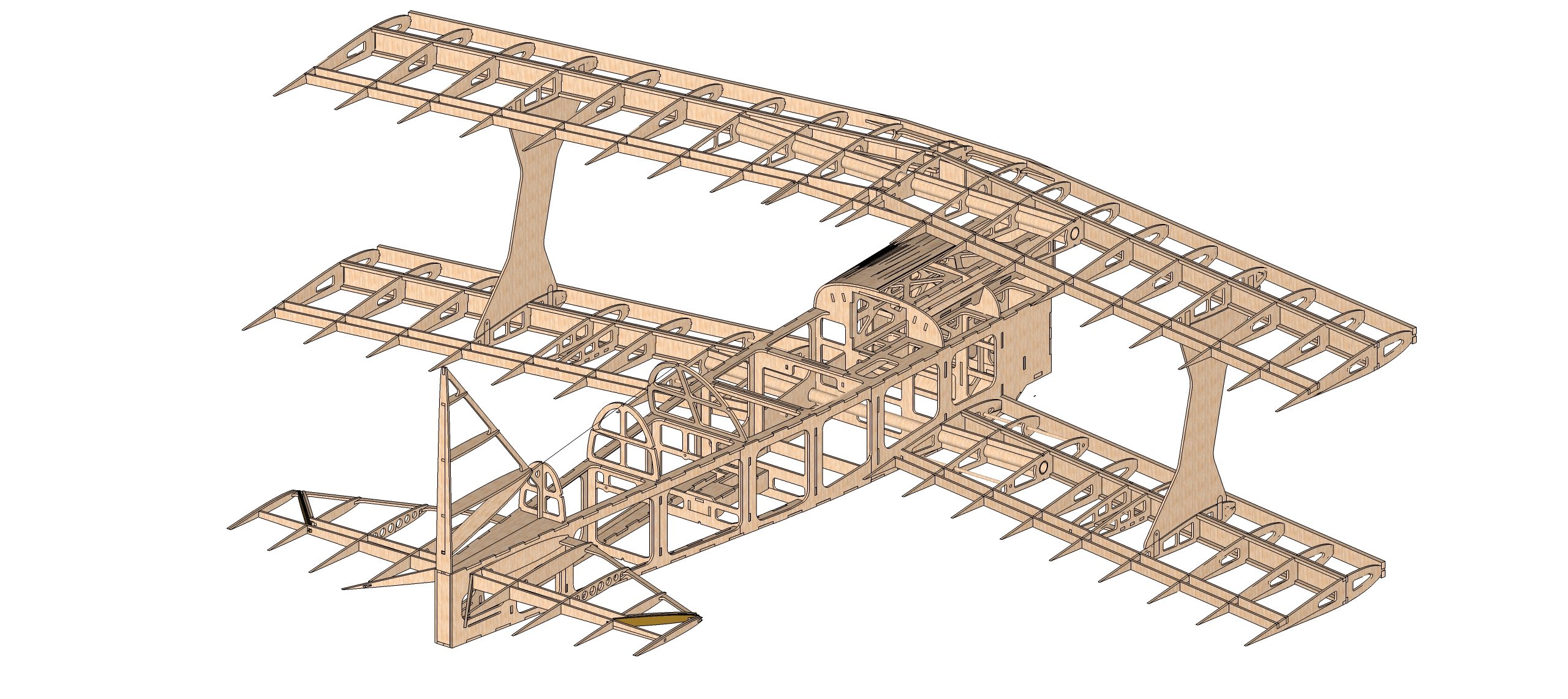

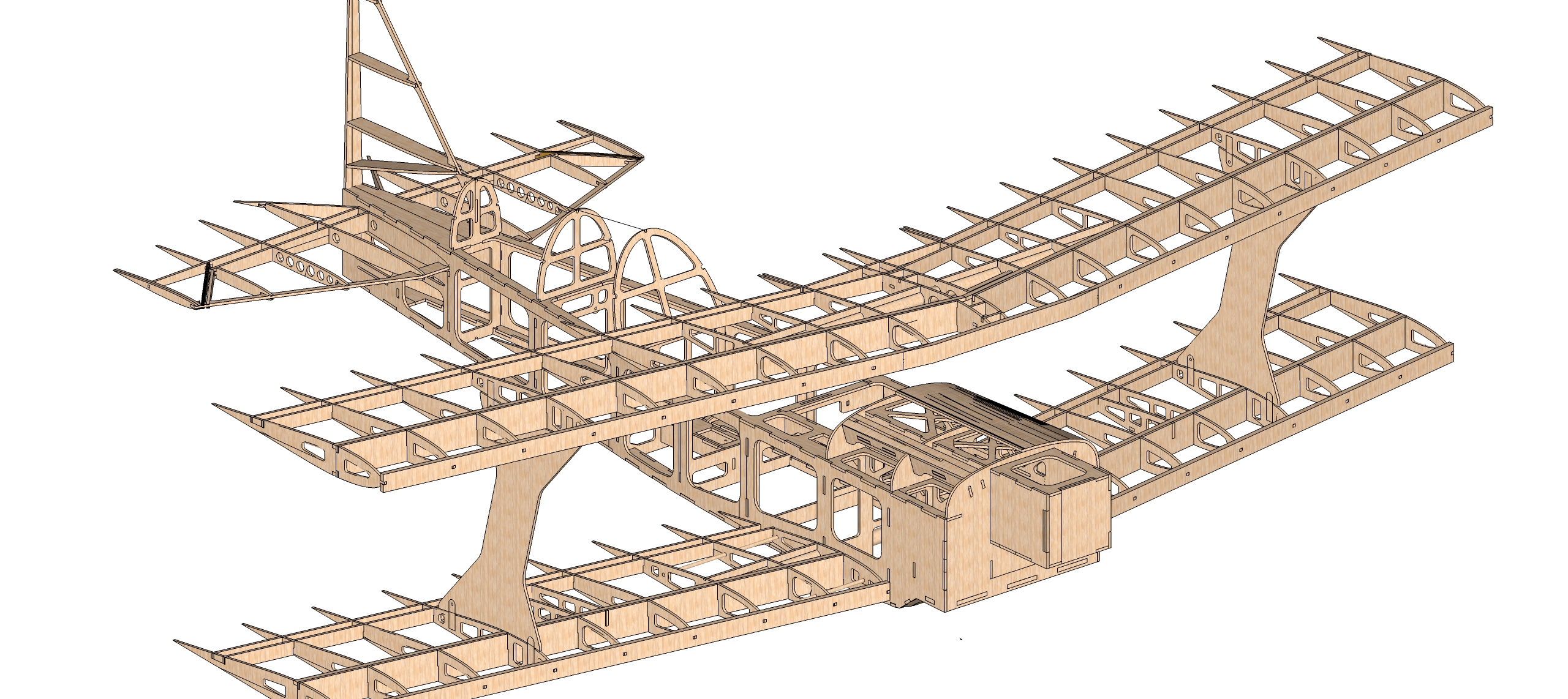

Powalczyłem ze statecznikami.

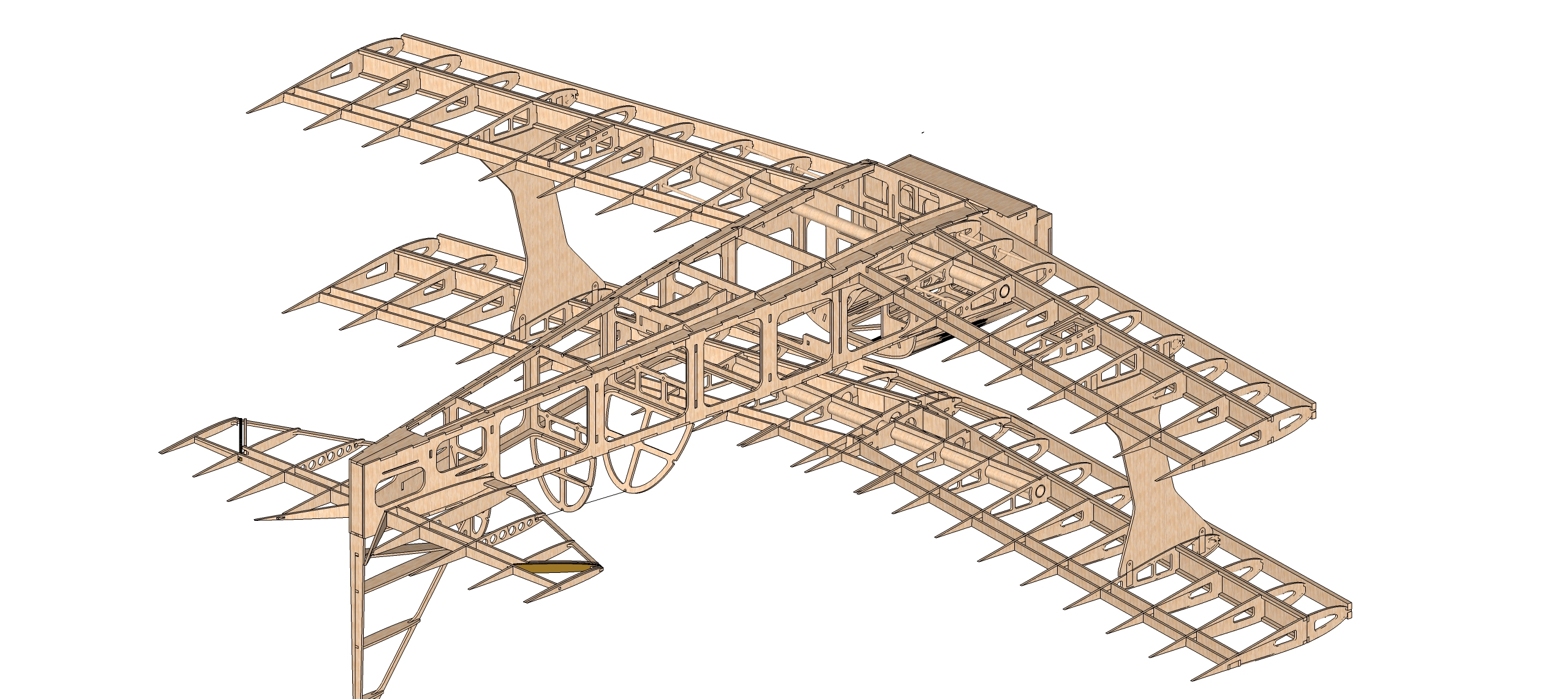

Stateczniki ze względu na rozpiętość około 580mm będą demontowane. Trzeba, rzecz jasna, dorobić jeszcze stopki montażowe. Trochę w nich sklejki, trochę balsy.

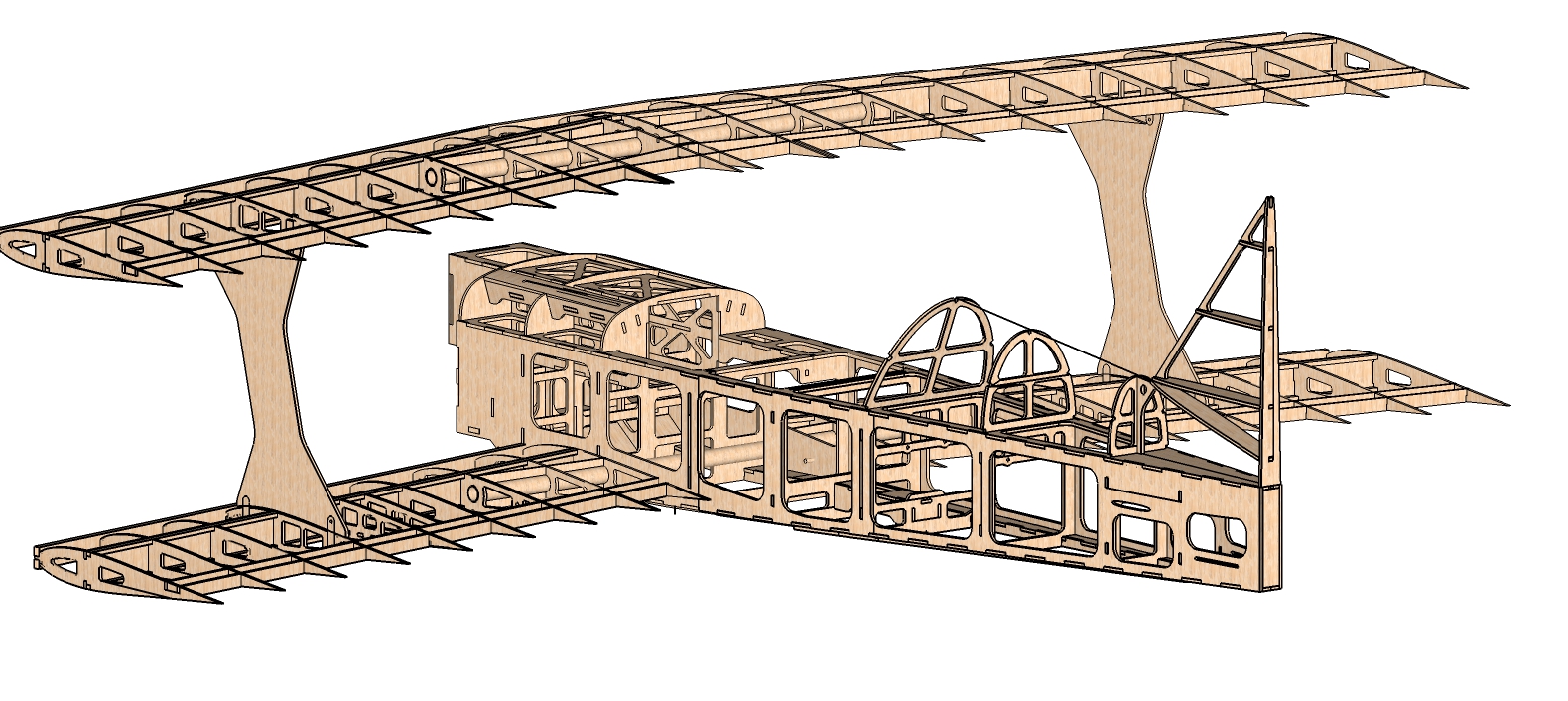

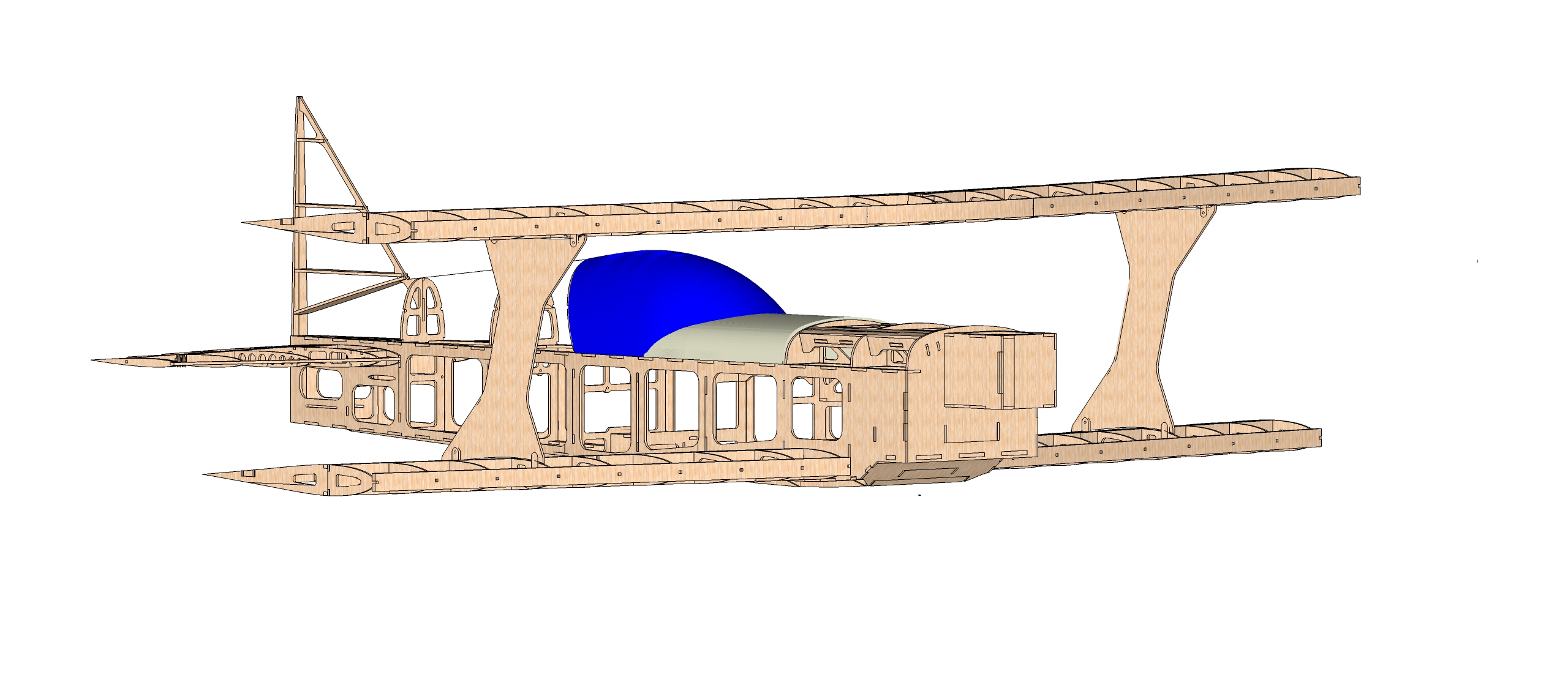

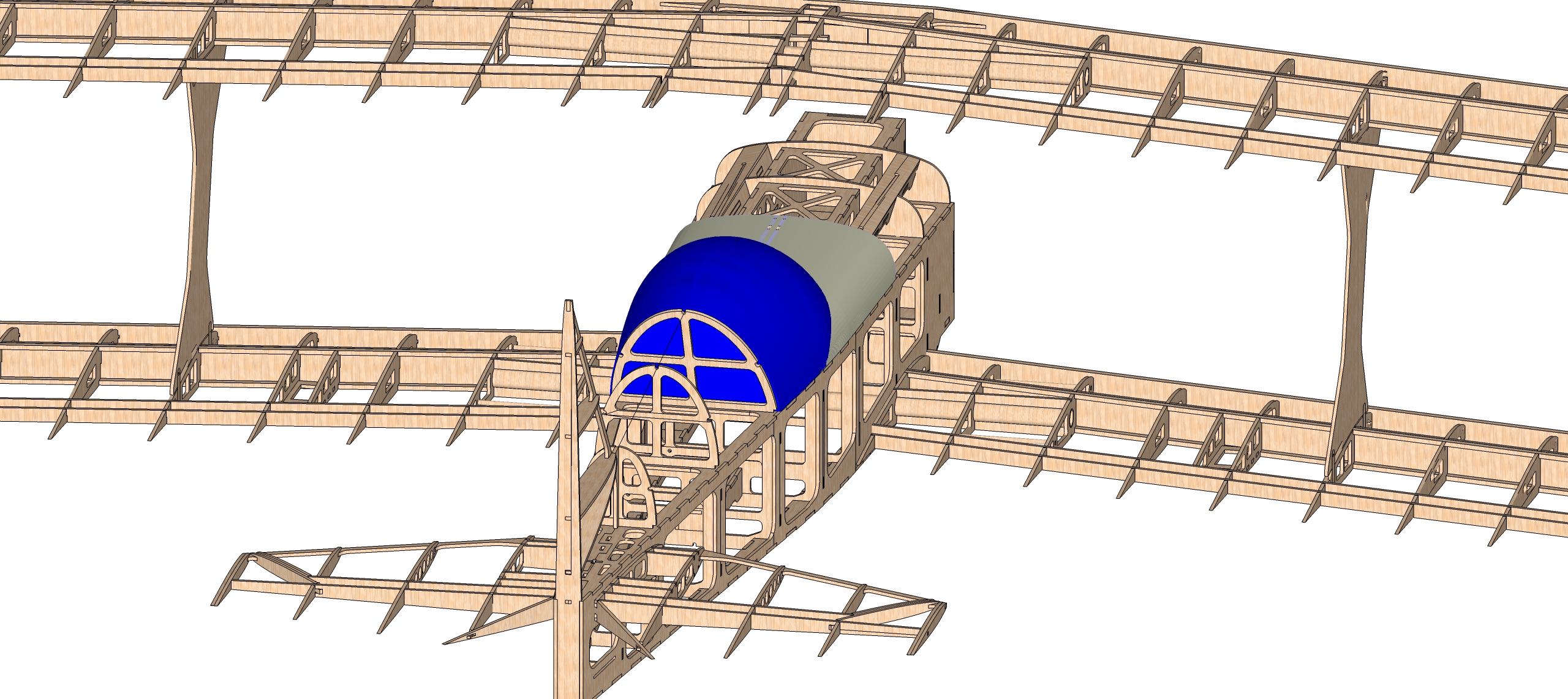

Podziałałem trochę przy zakończeniu kadłuba i kabinie.

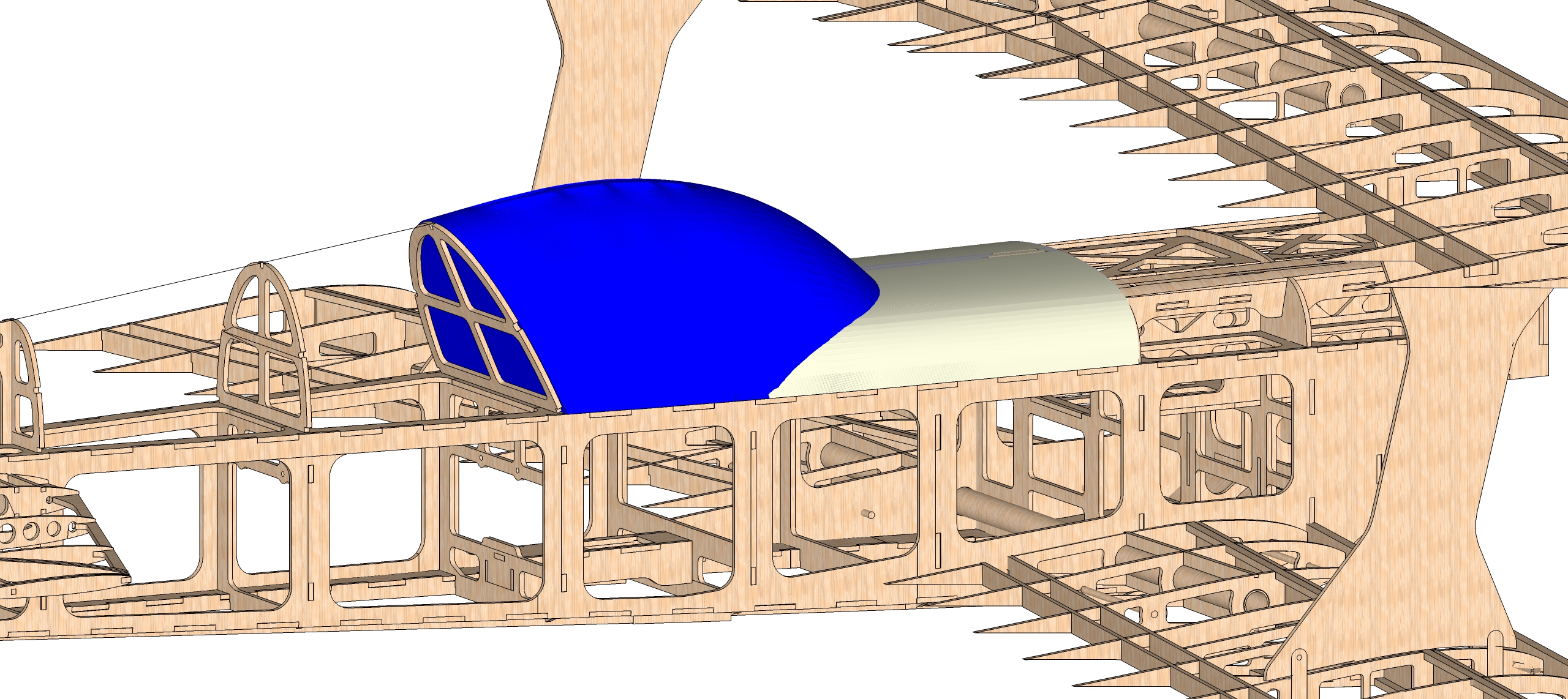

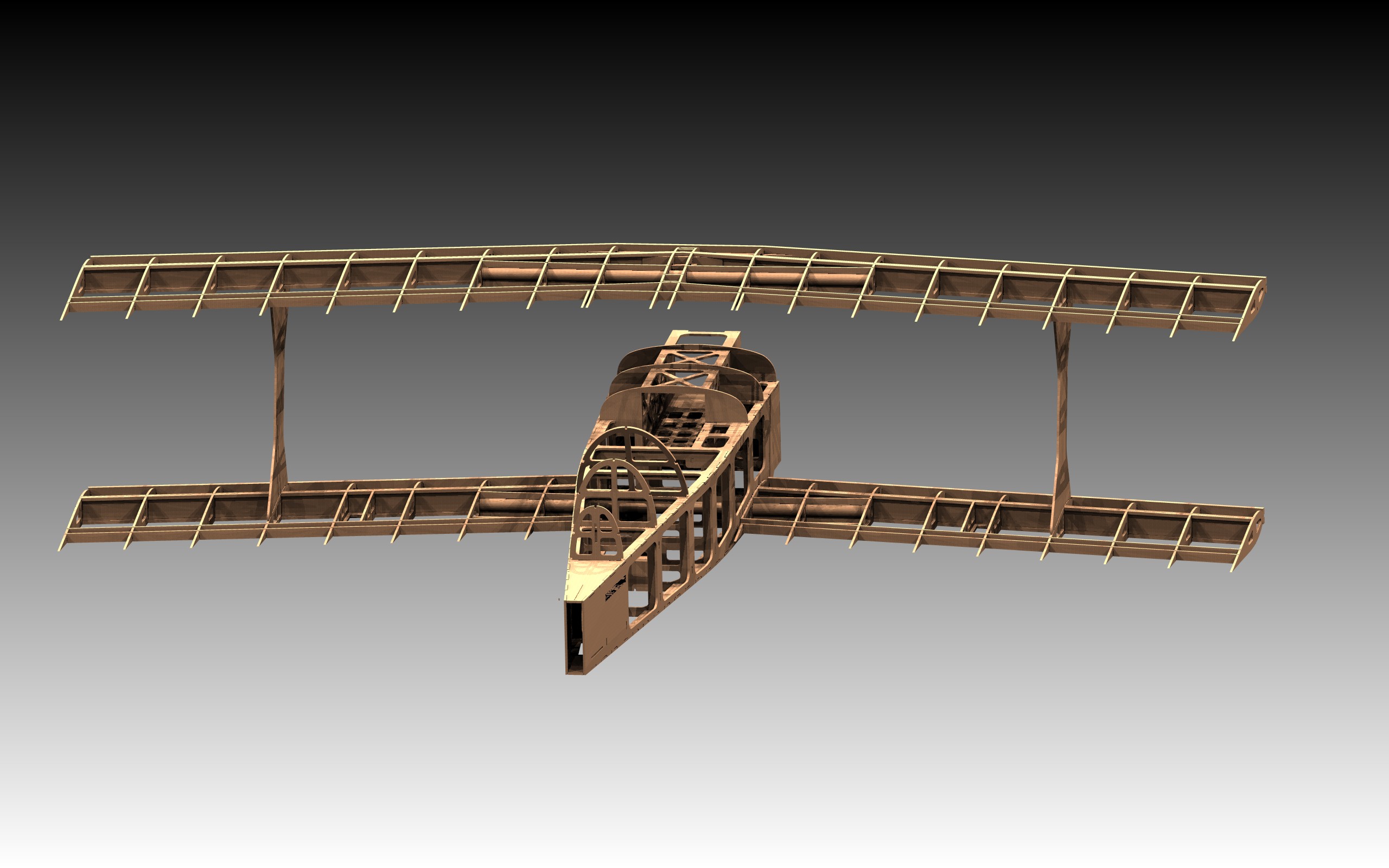

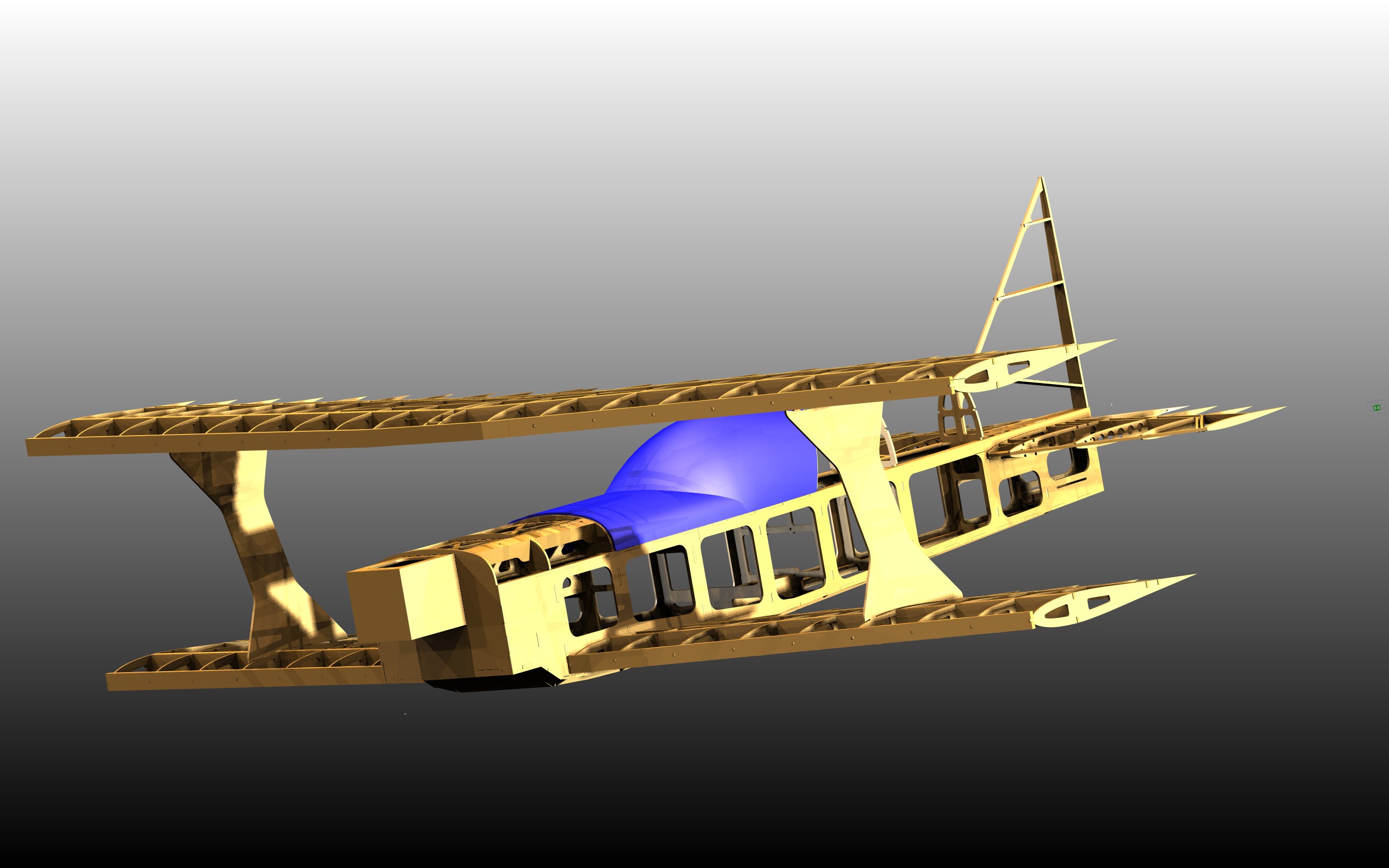

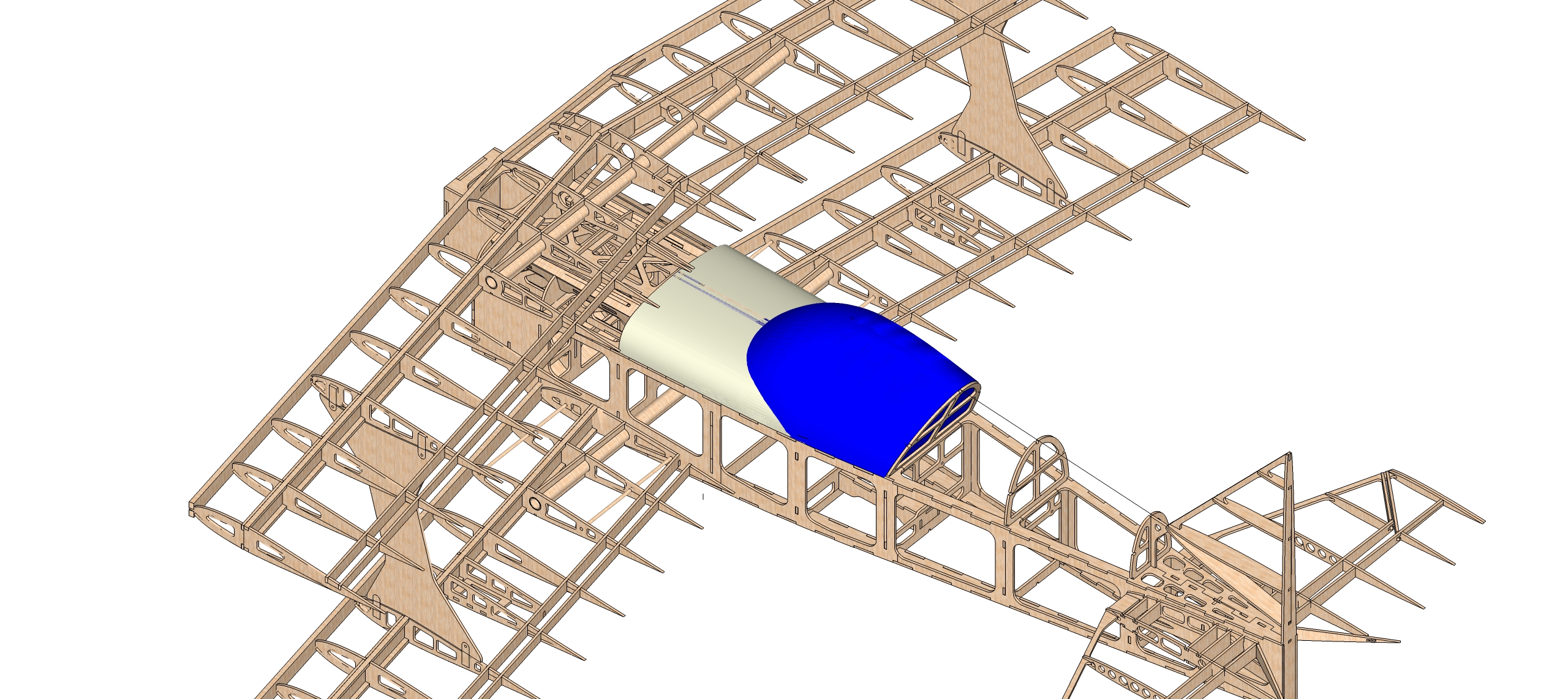

Poprawiłem kabinę. Zabieram się za jej szkielet

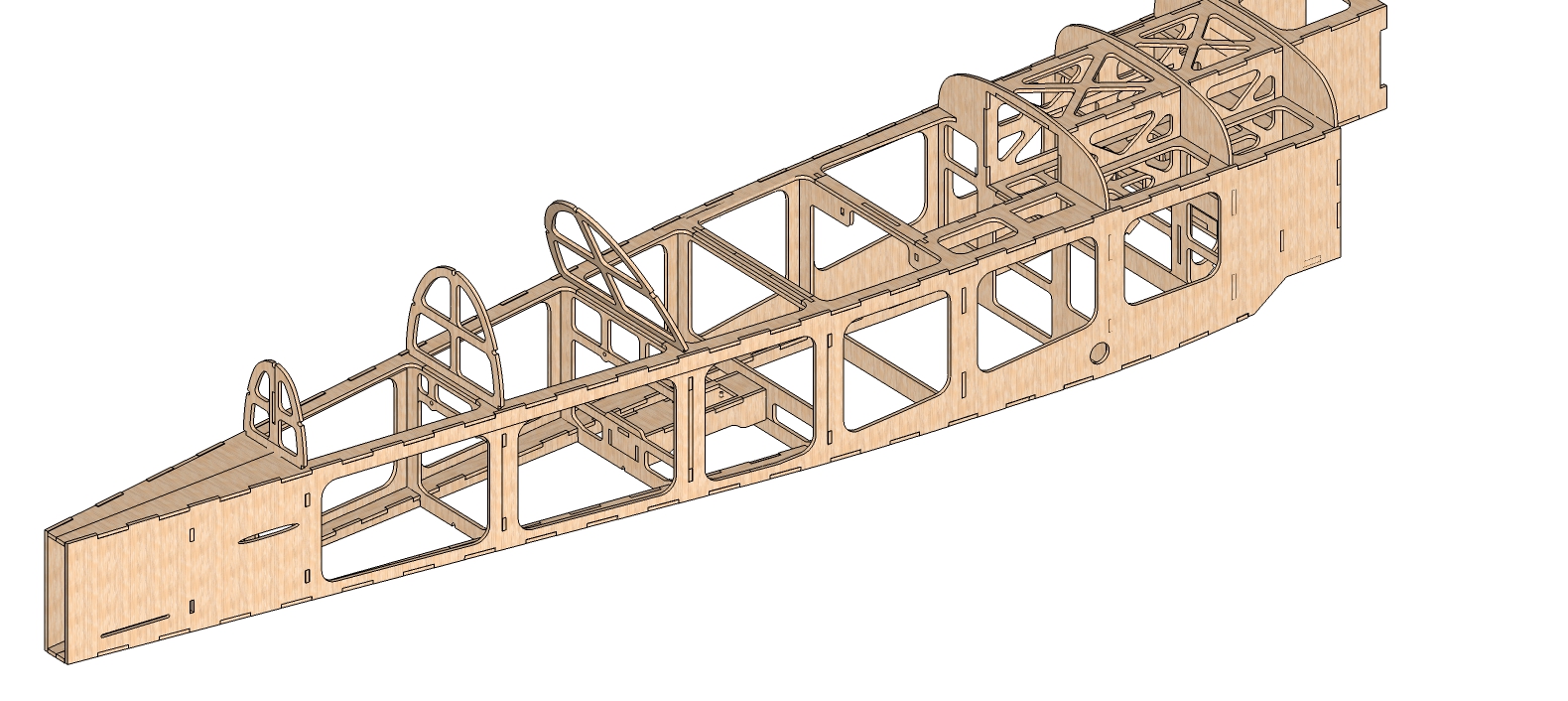

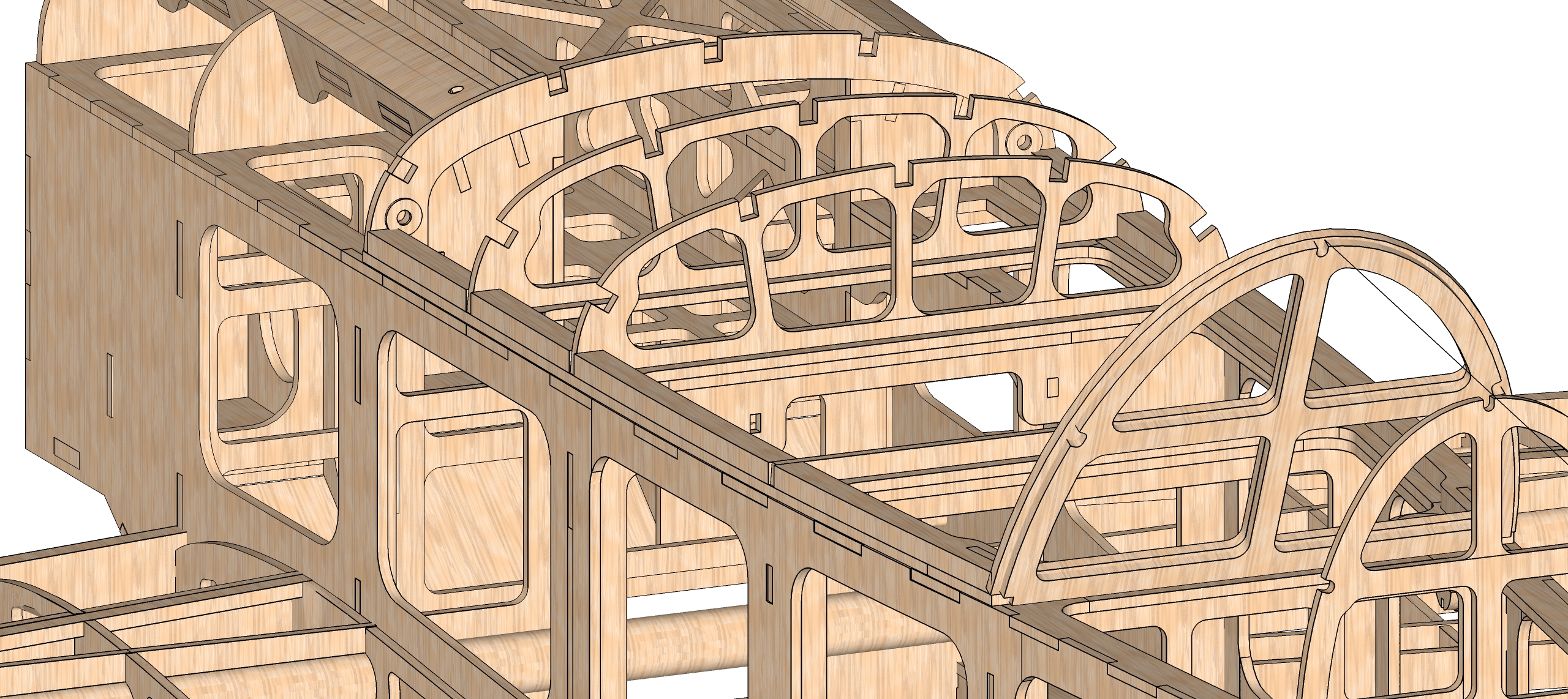

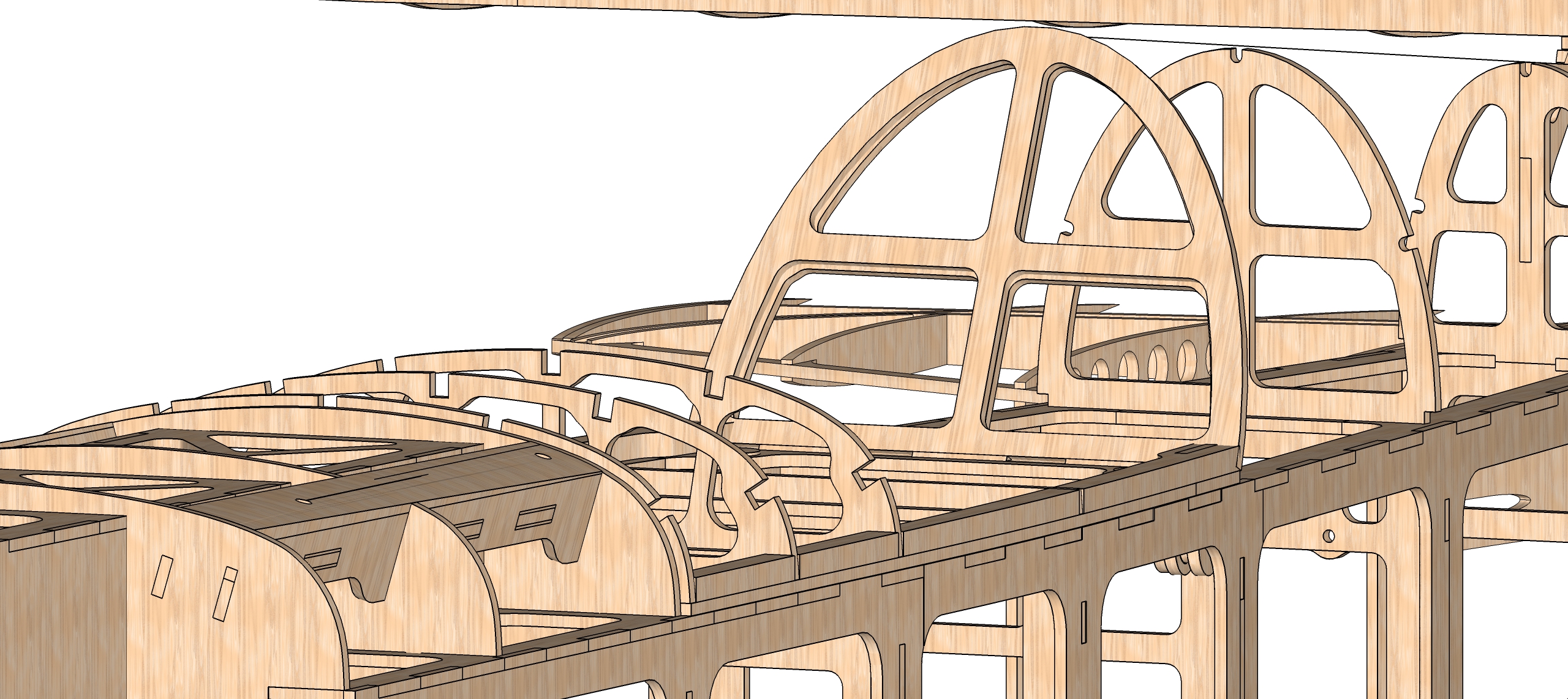

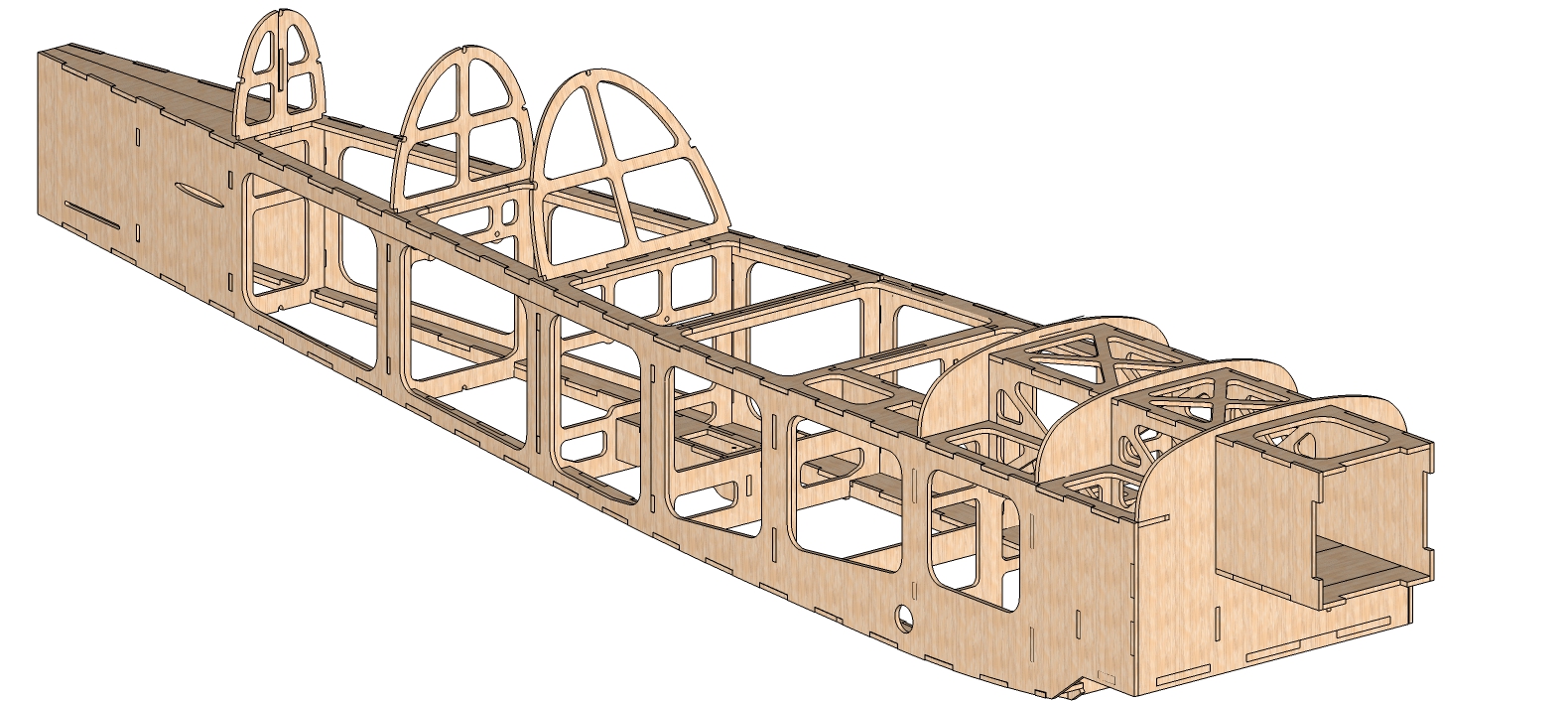

Narysowałem ramkę kabiny wraz z mocowaniami, wiązało się to z przeróbką kadłuba w kilku miejscach. Do końca rysowania jeszcze trochę bo czasu mało. Trzeba jeszcze narysować : w kadłubie - półka serw wysokości, półka odbiornika, mocowanie dolnych skrzydeł. W skrzydłach- mocowanie do kadłuba, pokrycia balsowe i wzmocnić mocowanie skrzydła do duralowego pylonu. Powoli się to zrealizuje.

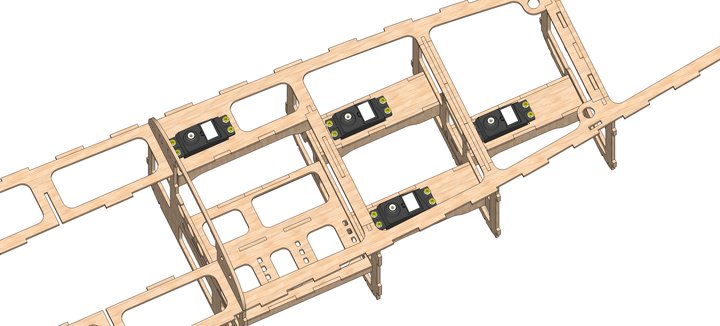

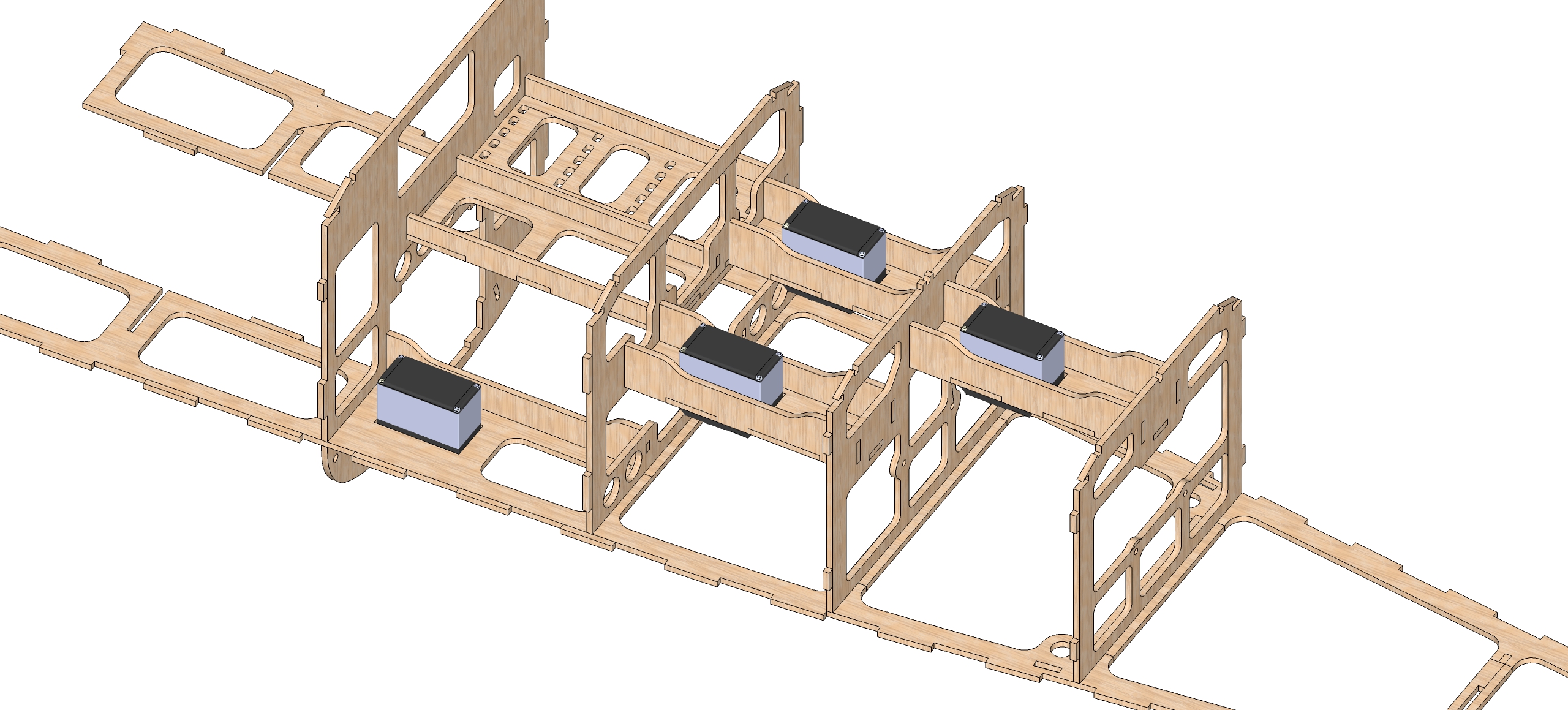

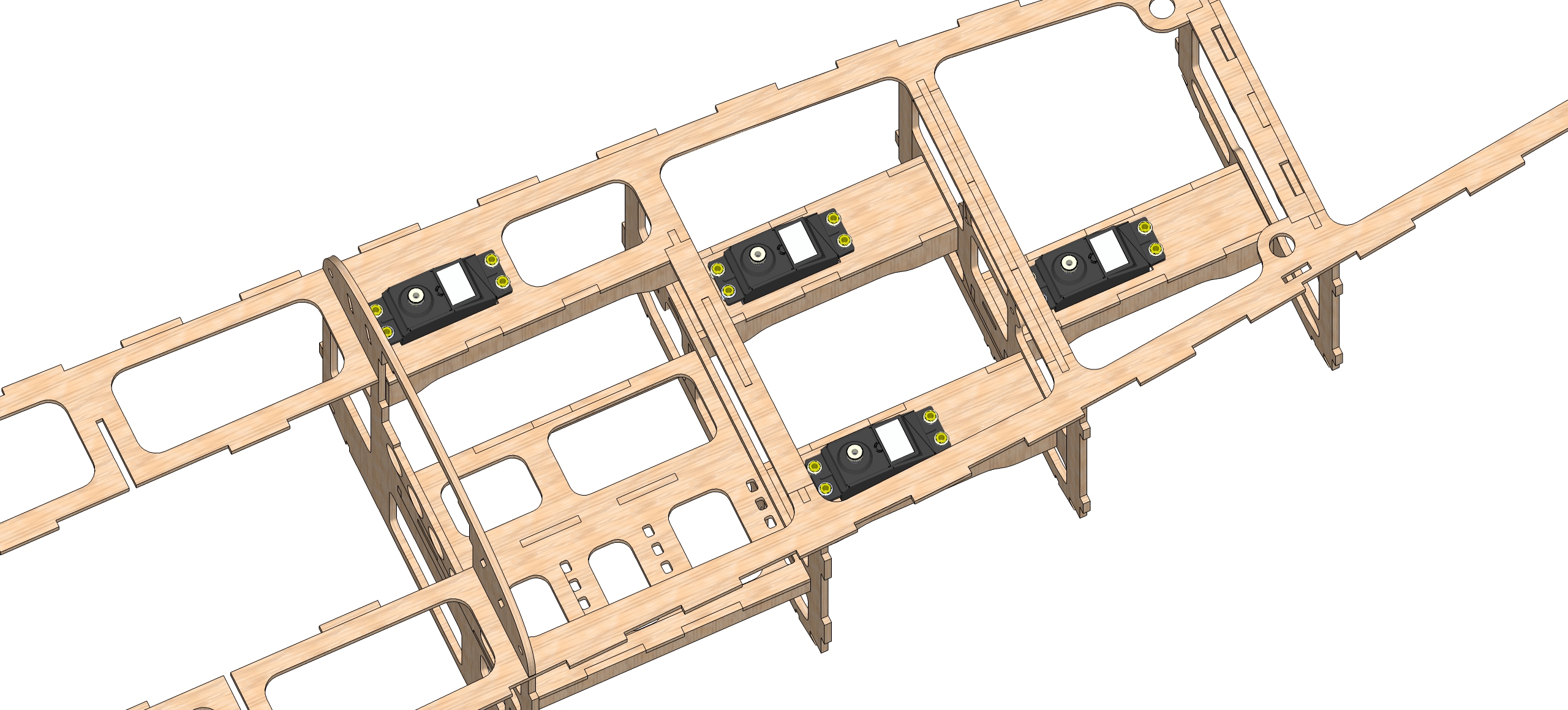

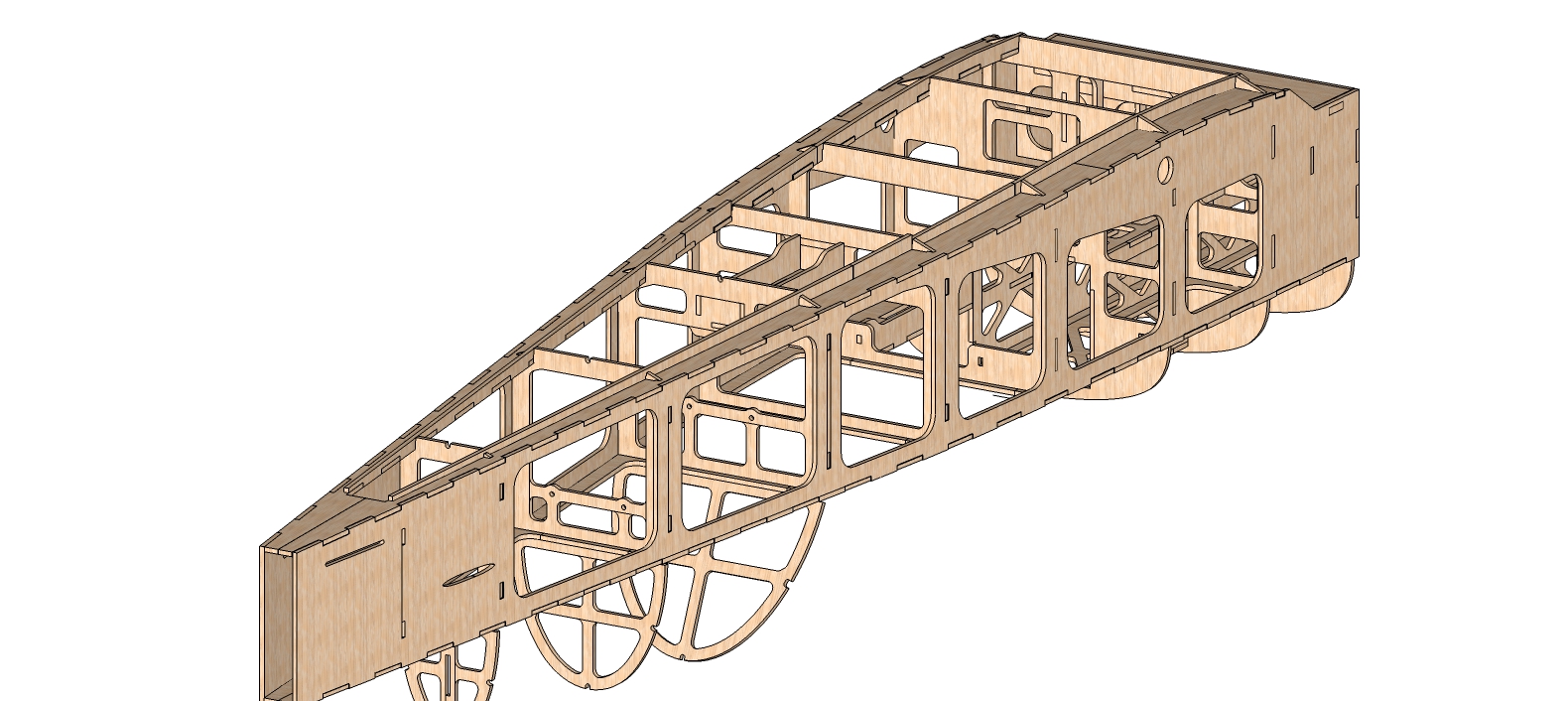

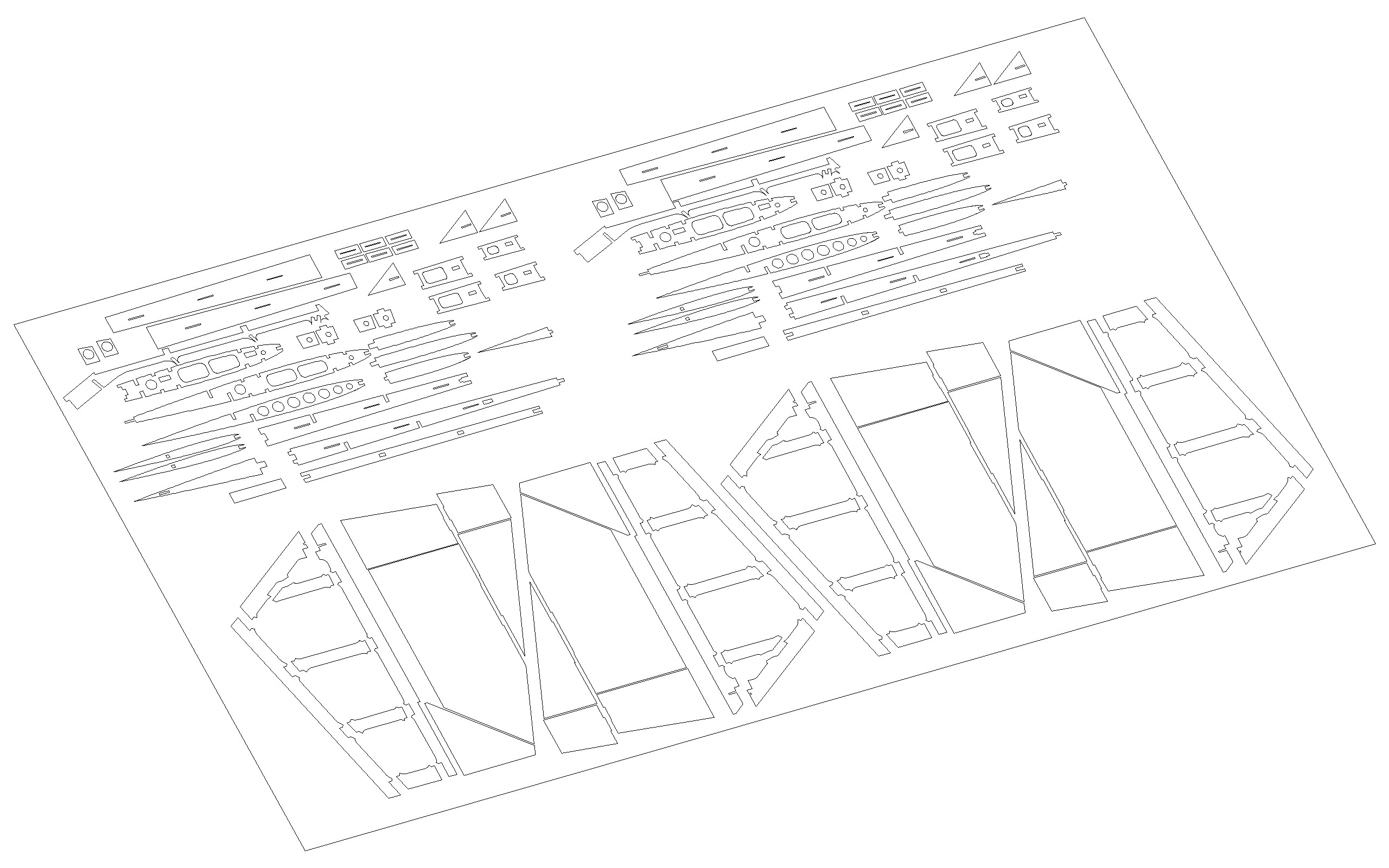

Dorobiłem półki serw, zmieniłem trochę wręgi, narysowałem półkę odbiornika i pakietu (dwóch o ile zajdzie taka potrzeba). W półce przewidziane są otwory pod plastikowe opaski bo dosyć mam problemów z mocowaniem akumulatora albo odbiornika. Pewnie przy umieszczaniu elementów na formatkach coś je tam odchudzę ale to na samym końcu.
