Autor:  TomekW [ 9 gru 2012, o 21:26 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

Tył kadłuba - będący właściwie statecznikiem pionowym - oklejony balsą 1mm, natarcie z lekkiej balsy 5 x 8 mm , wewnątrz opiera się na sosnowej kratownicy kadłuba i dodatkowo ukośnej listewce balsowej 5 x 8 mm

Autor:  TomekW [ 17 gru 2012, o 22:47 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

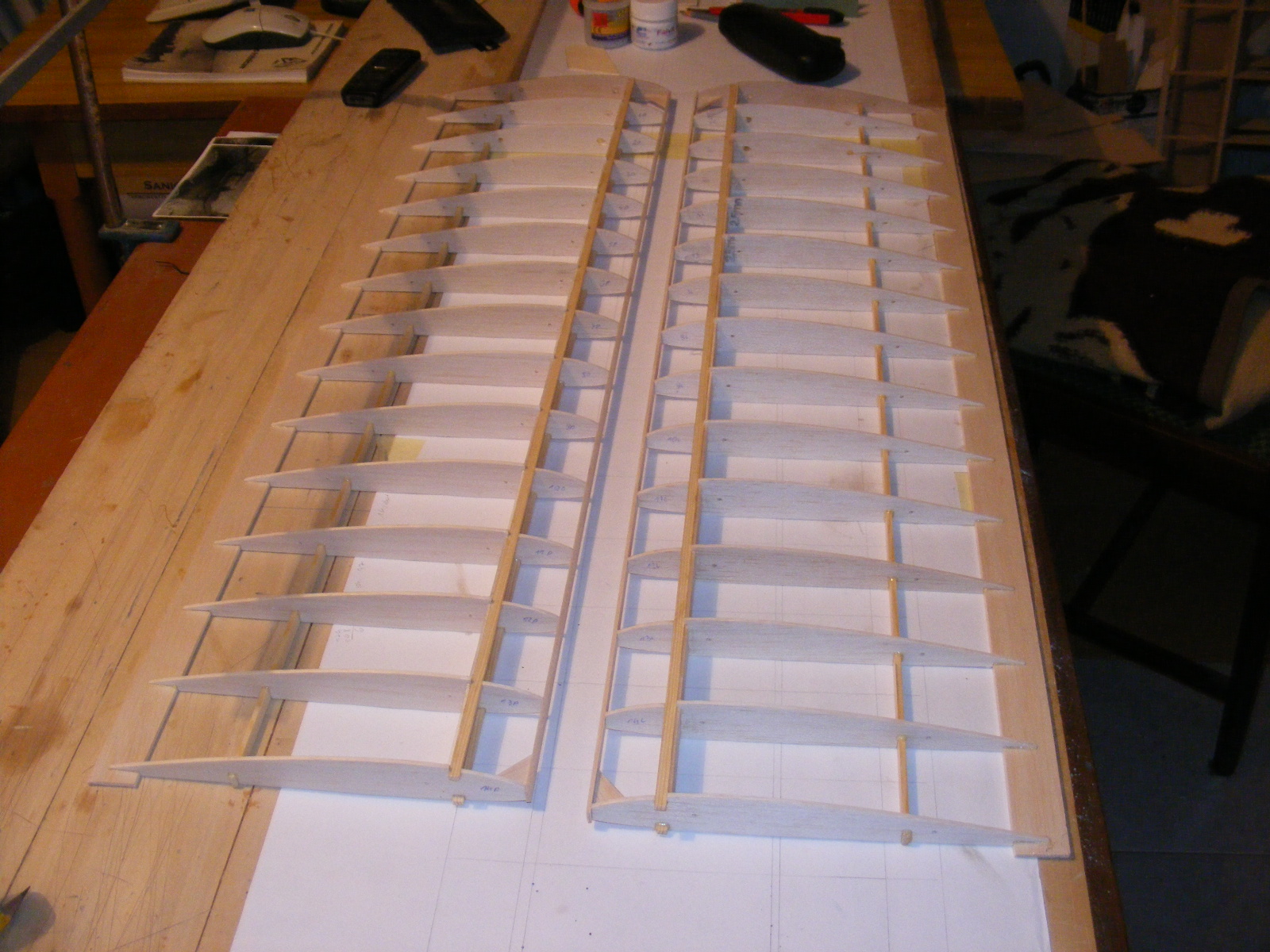

Płaty częściowo wykonane , konstrukcja klasyczna , chyba nie ma co się rozpisywać . Wklejone wypełnienia łączące pasy dźwigara głównego , listwa natarcia oszlifowana pod keson , następny punkt to naklejenie pokrycia kesonów z balsy 1,5 mm.
Załącznik:
DSCF7812.JPG [ 624.27 KiB | Przeglądany 5314 razy ]

Załącznik:
DSCF7813.JPG [ 587.77 KiB | Przeglądany 5314 razy ]

Załącznik:
DSCF7815.JPG [ 632.83 KiB | Przeglądany 5314 razy ]


Początkowo planowałem wykonać płaty jako całość , jednak pojawiły się pewne problemy w temacie połączenia ich z kadłubem , dlatego zdecydowałem wykonać płat dwudzielny , łączony na okrągłe bagnety osadzone w rurkach mosiężnych.

Autor:  ali1983 [ 17 gru 2012, o 22:53 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

Tomku, a będziesz jakoś spinał połówki skrzydła, żeby się nie rozjechały?

Autor:  TomekW [ 17 gru 2012, o 22:55 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

Będą spięte odciągami linkowymi tak jak w oryginale .

Autor:  TomekW [ 23 gru 2012, o 21:46 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

Wykonałem keson z balsy 1,5 mm , doklejona i oszlifowana krawędź natarcia . Wkleiłem obsady łączników płata ( drut stalowy 4 i 3 mm ) - łączniki z rurek mosiężnych .
Załącznik:
DSCF7817.JPG [ 594.06 KiB | Przeglądany 5256 razy ]

Załącznik:
DSCF7818.JPG [ 640.92 KiB | Przeglądany 5256 razy ]

Krawędź spływu oszlifowana tak aby imitowała z grubsza oryginał :P
Załącznik:
DSCF7820.JPG [ 669.52 KiB | Przeglądany 5256 razy ]

Z krawędzią spływu przegiąłem - należało dać co najmniej 5 mm węższą :evil:
A tak na dzień dzisiejszy prezentują się płaciki :
Załącznik:
DSCF7823.JPG [ 603.54 KiB | Przeglądany 5256 razy ]

Waga tego co na zdjęciu ( razem ze stalowymi łącznikami ) 207 g.

Teraz kolej na lotki :)

Autor:  milo [ 23 gru 2012, o 21:52 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

Nie widzę tu żadnego "przegięcia" :) , super wygląda ten spływ, no i waga niewielka. Miło pooglądać :D

Autor:  TomekW [ 4 sty 2013, o 18:59 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

Platy z grubsza gotowe , pozostało zamocować serwo lotki wraz z okablowaniem , wykonać elementy napędu i mocowania linek usztywniających.
Załącznik:
DSCF7840.JPG [ 544.58 KiB | Przeglądany 5206 razy ]


Załącznik:
DSCF7843.JPG [ 523.01 KiB | Przeglądany 5206 razy ]

Autor:  TomekW [ 14 sty 2013, o 22:48 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

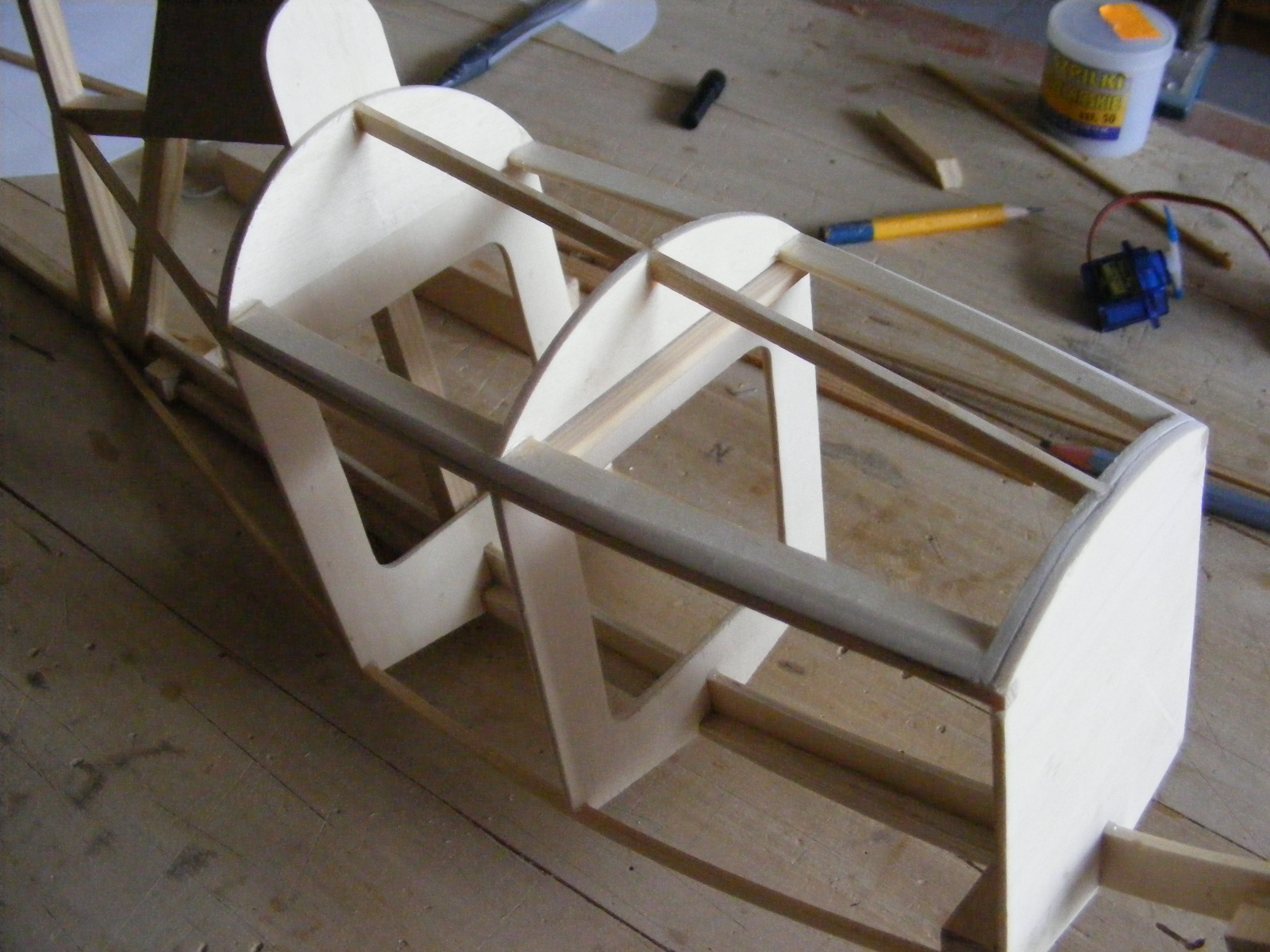

Trochę popracowałem przy kadłubie , przykleiłem żebra centralne z obsadami łączników, okleiłem " słupek " i wykonałem szkielet kabinki . Po przemyśleniach zdecydowałem , że odpuszczam napędy linkowe sterów , w końcu miała to być wersja uproszczona ;) Zmieniłem pokrycie tyłu kadłuba z balsy 1 mm na sklejkę 0,4 - balsa nie wytrzymała " próby czasu " :lol:
Załącznik:
DSCF7847.JPG [ 591.88 KiB | Przeglądany 5155 razy ]

Załącznik:
DSCF7846.JPG [ 593.37 KiB | Przeglądany 5155 razy ]

Autor:  TomekW [ 17 sty 2013, o 22:17 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

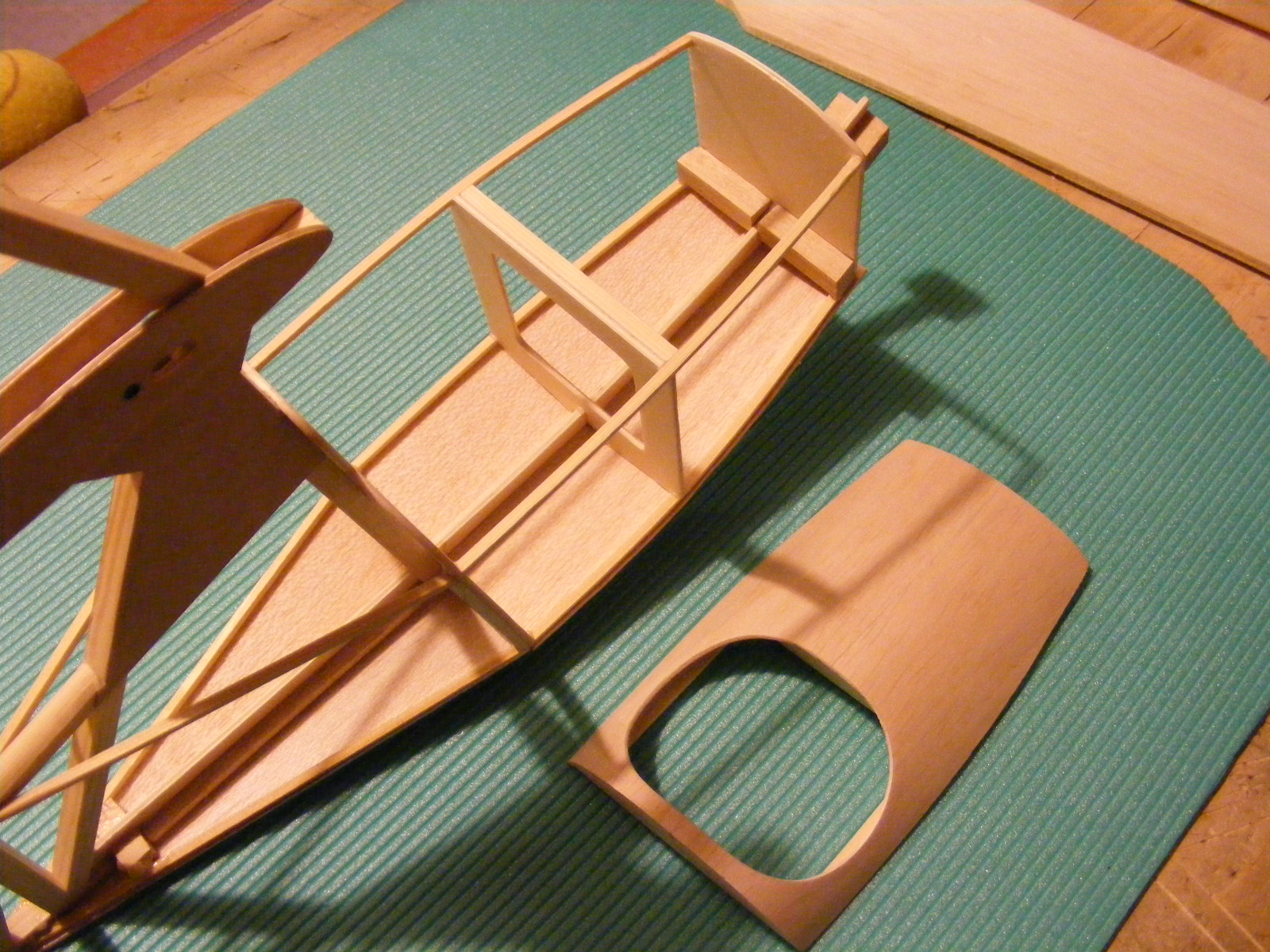

Aby ułatwić sobie dostęp do wyposażenia RC , górną część kabinki wykonałem zdejmowaną .
Przykleiłem też podłogę kabiny.
Załącznik:
DSCF7851.JPG [ 543.22 KiB | Przeglądany 5117 razy ]

Załącznik:
DSCF7861.JPG [ 520.92 KiB | Przeglądany 5117 razy ]

Załącznik:
DSCF7862.JPG [ 531.8 KiB | Przeglądany 5117 razy ]

Autor:  TomekW [ 25 sty 2013, o 11:57 ]
Tytuł:  Re: ZE - 1 " Cytrynka "

Kabinka Cytrynki z grubsza gotowa :) - stan surowy zamknięty :lol:
Nosek oklejony balsą 1,5 mm , na to sklejka 0,6 celem wzmocnienia , przewidziany również jako komora balastowa do wyważenia modelu . Pokrycie kabinki z balsy 2 mm.
Załącznik:
DSCF7864.JPG [ 568.23 KiB | Przeglądany 5061 razy ]

Załącznik:
DSCF7865.JPG [ 546.31 KiB | Przeglądany 5061 razy ]

Załącznik:
DSCF7868.JPG [ 651.22 KiB | Przeglądany 5061 razy ]

Załącznik:
DSCF7869.JPG [ 669.52 KiB | Przeglądany 5061 razy ]

Na chwilę obecną masa modelu wynosi 470 g .
