Autor:  piter216 [ 19 mar 2012, o 22:41 ]
Tytuł:  Re: Mucha 100

Sławek jest super :D

Autor:  slawekmod [ 19 mar 2012, o 22:49 ]
Tytuł:  Re: Mucha 100

heeheh, miałem nadzieję na krytyczny post.

Załączniki:
skrzydło mucha  3dsdsd.JPG
skrzydło mucha 3dsdsd.JPG [ 318.24 KiB | Przeglądany 3224 razy ]
skrzydło mucha  3dmn.JPG
skrzydło mucha 3dmn.JPG [ 305.36 KiB | Przeglądany 3224 razy ]

Autor:  piter216 [ 19 mar 2012, o 22:51 ]
Tytuł:  Re: Mucha 100

Wybacz ale nieda się takiej pięknej roboty krytykować :D dla mnie to poprostu bajka

Autor:  TomekW [ 19 mar 2012, o 23:26 ]
Tytuł:  Re: Mucha 100

Wybaczcie, ale nie bardzo rozumiem czemu mają służyć podpórki pod żebrami skoro profil ma płaski spód ?
Nie za bardzo wiem jak zmontować skrzydło z tak przygotowanych żeber .

Autor:  slawekmod [ 19 mar 2012, o 23:29 ]
Tytuł:  Re: Mucha 100

Profil nie ma płaskiego spodu, stopki odsuwają skrzydło od stołu jednocześnie ustawiając żebra na jednakowej wysokości . Stopki mozna przykleić do stołu montażowego , zmontować kompletne skrzydło, pokryć je od góry a potem pousuwać stopki. Wygoda pracy niesamowita. Na klejenie dolnego pokrycia jest sposób bardzo fajny żeby płat miał nadane zwichrzenia albo był bez niego.

viewtopic.php?f=4&t=63&start=10 tu widać zasadę działanie stopek. Duże udogodnienie.

Autor:  TomekW [ 19 mar 2012, o 23:46 ]
Tytuł:  Re: Mucha 100

Do czego służą stopki to ja wiem ;) tylko dalej nie wiem jak nakleić dolne pokrycie tak aby nic się nie pokrzywiło :(

Autor:  slawekmod [ 20 mar 2012, o 00:01 ]
Tytuł:  Re: Mucha 100

Wycinając Tomku laserem elementy można zrobić od odrazu szablony na których położysz skrzydło i przykleisz dolne pokrycie. Mam nadzieję że Piotrek to pokaże na swoim skrzydle podczas montażu.

Autor:  piter216 [ 20 mar 2012, o 16:51 ]
Tytuł:  Re: Mucha 100

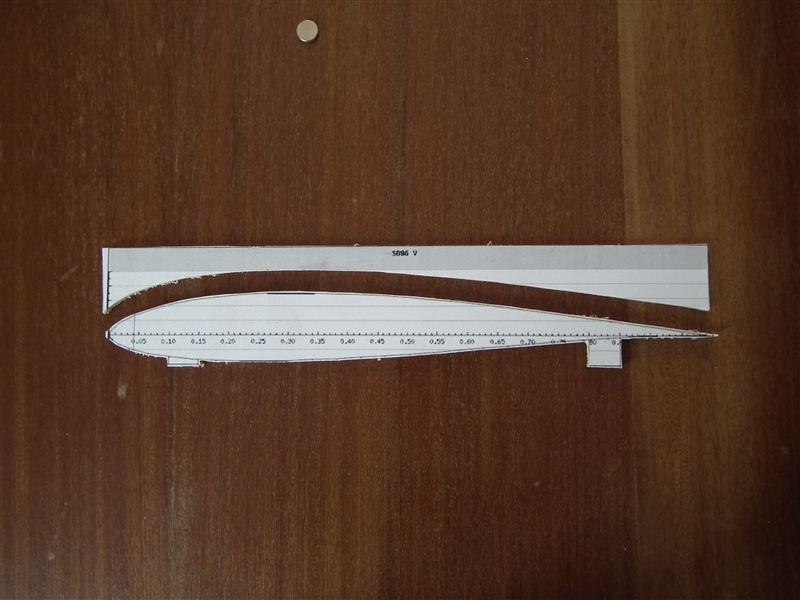

Tomku chodzi o coś takiego : wycinająć żeberka zostaje szablon
Załącznik:
DSCF1520_resized.JPG [ 63.67 KiB | Przeglądany 3183 razy ]

montujemy skrzydło ,, klasycznie " na stopkach
Załącznik:
DSCF1521_resized.JPG [ 62.64 KiB | Przeglądany 3183 razy ]

a następnie na szablonach które można przyłapać na CA
Załącznik:
DSCF1522_resized.JPG [ 58.01 KiB | Przeglądany 3183 razy ]

taki pomysł na montaż skrzydeł podesłał mi Sławek i mam zamiar go wykorzystać , zdjęcia już z montażu napewno będą :D

Autor:  slawekmod [ 21 mar 2012, o 00:22 ]
Tytuł:  Re: Mucha 100

Screen z części rysunku.

Załączniki:
skrzydło mucha  rysowanie skrzydłaxc.JPG
skrzydło mucha rysowanie skrzydłaxc.JPG [ 68.99 KiB | Przeglądany 3161 razy ]

Autor:  slawekmod [ 22 mar 2012, o 20:27 ]
Tytuł:  Re: Mucha 100

newsy :D

Załączniki:
skrzydło mucha  rysowanie skrzydła 3dhh.JPG
skrzydło mucha rysowanie skrzydła 3dhh.JPG [ 257.02 KiB | Przeglądany 3120 razy ]
skrzydło mucha  rysowanie skrzydła 3dd.JPG
skrzydło mucha rysowanie skrzydła 3dd.JPG [ 431.75 KiB | Przeglądany 3121 razy ]
skrzydło mucha  rysowanie skrzydła 3d3.JPG
skrzydło mucha rysowanie skrzydła 3d3.JPG [ 239.68 KiB | Przeglądany 3125 razy ]
skrzydło mucha  rysowanie skrzydła 3d1.JPG
skrzydło mucha rysowanie skrzydła 3d1.JPG [ 230.62 KiB | Przeglądany 3125 razy ]
skrzydło mucha  rysowanie skrzydła 3d.JPG
skrzydło mucha rysowanie skrzydła 3d.JPG [ 270.82 KiB | Przeglądany 3125 razy ]
