Autor:  slawekmod [ 17 mar 2012, o 09:02 ]
Tytuł:  Re: Mucha 100

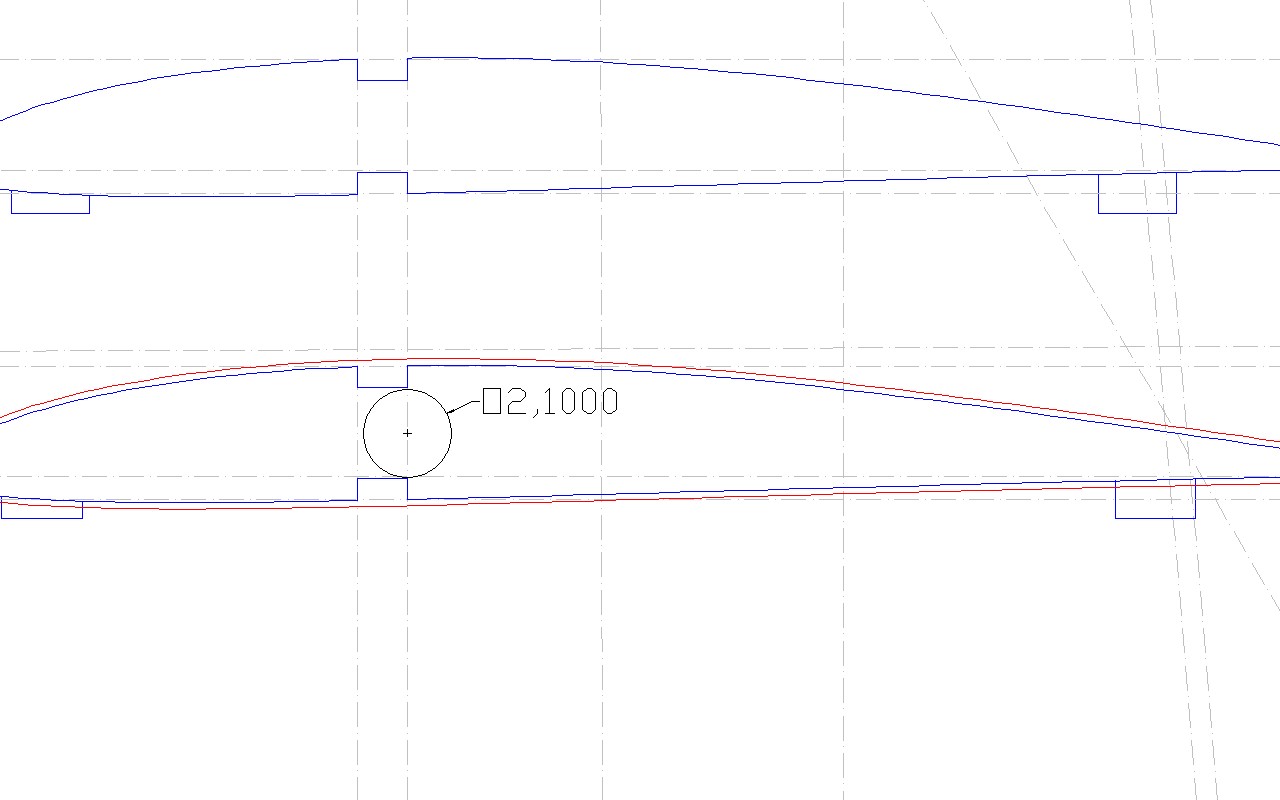

Piotrek, coś jest nie tak z z odległością łącznika od noska natarcia, rura weszła pomiędzy dźwigary a na czwartym żeberku już się po prostu nie zmieści. Sam zobacz. Ja to bym przesunął rurę przed dźwigar albo za. Podejmij decyzję i zobacz jak to wypadnie w modelu i czy po przesunięciu łącznika nie będzie on kolidował z wręgami kadłuba.

Załączniki:
skrzydło mucha  rysowanie skrzydładd.JPG
skrzydło mucha rysowanie skrzydładd.JPG [ 87.75 KiB | Przeglądany 4453 razy ]

Autor:  piter216 [ 17 mar 2012, o 13:31 ]
Tytuł:  Re: Mucha 100

Sławku rura jest za dźwigarem

Autor:  slawekmod [ 17 mar 2012, o 13:35 ]
Tytuł:  Re: Mucha 100

Daj wymiary hamulca bo to już ta chwila na zrobienie dla niego miejsca. Co do rury, ok za dźwigarem

Załączniki:
skrzydło mucha  rysowanie skrzydłasdsd.JPG
skrzydło mucha rysowanie skrzydłasdsd.JPG [ 266.29 KiB | Przeglądany 4437 razy ]

Autor:  piter216 [ 17 mar 2012, o 14:14 ]
Tytuł:  Re: Mucha 100

Sławek tak to wygląda w modelu Tomka
Załącznik:
żebro1.jpg [ 59.22 KiB | Przeglądany 4434 razy ]

Załącznik:
skrzydło.jpg [ 155.61 KiB | Przeglądany 4434 razy ]

Autor:  slawekmod [ 17 mar 2012, o 14:28 ]
Tytuł:  Re: Mucha 100

Albo ma łącznik o mniejszej średnicy albo grubszy profil. Profile dałem takie jak chciałeś więc nie wiem o co chodzi.

Autor:  slawekmod [ 17 mar 2012, o 18:30 ]
Tytuł:  Re: Mucha 100

3D

Załączniki:
skrzydło mucha  rysowanie skrzydła3ddas.JPG
skrzydło mucha rysowanie skrzydła3ddas.JPG [ 101.32 KiB | Przeglądany 4413 razy ]
skrzydło mucha  rysowanie skrzydła3dd.JPG
skrzydło mucha rysowanie skrzydła3dd.JPG [ 81.1 KiB | Przeglądany 4413 razy ]

Autor:  slawekmod [ 18 mar 2012, o 10:55 ]
Tytuł:  Re: Mucha 100

Piotrek, masz tu żebro przykadłubowe, jest w skali 1:1 . Być może bedzie trzeba tylko zmienić cale na mm ale bez mnożenia 25.4 . Wytnij i przymierz do kadłuba czy żaden element nie będzie kolidował z żebrami.
Jedyne co mnie martwi to to że śruba mocowania płata wyjdzie za rurą łącznika. Zobacz zresztą sam , zawsze można przerobić

Załączniki:
zebro przykadłubowe.DXF [72.22 KiB]
Pobrany 214 razy

Autor:  piter216 [ 18 mar 2012, o 11:23 ]
Tytuł:  Re: Mucha 100

Sławku rura jest w lini z dźwigarami na styk? mógł byś odsunąć ją 3mm żeby wstawić sklejke spinającą dźwigary w części przykadłubowej , wtedy w kadłubie nie będzie już żadnych problemów z żeberkami , łącznik w kadłubie sie zmieści , skrzynka na rure , tutaj ten element w wykonaniu Tomka
Załącznik:
łącznik.jpg [ 143.96 KiB | Przeglądany 4380 razy ]

Załącznik:
łącznik1.jpg [ 75.29 KiB | Przeglądany 4380 razy ]

Autor:  slawekmod [ 18 mar 2012, o 11:44 ]
Tytuł:  Re: Mucha 100

Rura jest odsunięta o 0.6mm od osi dźwigarów. 3mm sklejka akurat w tym miejscu nie ma sensu, 0.6 spełni to zadanie dokładnie tak samo. Oczywiście mogę odsunąć o 3mm ale moim zdaniem sklejka brzozówka 3mm to pancernik

Autor:  slawekmod [ 19 mar 2012, o 21:47 ]
Tytuł:  Re: Mucha 100

Zobacz czy tak może być.

Załączniki:
zeberka.JPG [ 65.37 KiB | Przeglądany 4350 razy ]
