Autor:  milo [ 10 sty 2013, o 23:06 ]
Tytuł:  Re: CW-1

Właśnie przeprowadziłem próby....z krótkim orczykiem przy serwie jest bardzo mały zakres wychyleń, dodatkowo snap wchodzi w płat....no nie wiem. Założyłem długi orczyk, nie wygląda to super, ale wychylenia są "treściwe" i cały popychacz "chodzi" na zewnątrz skrzydła. Wydaje mi się, że ta druga wersja jest troszeczke ładniejsza, z powodu mniejszego otworu w poszyciu, tylko na sam orczyk.
Oczywiście będę podklejał przejście.....jeszcze nie wiem czego....popychacza, czy orczyka. Mam dwie wersje napędu, zastanawiam się.

Autor:  Stema [ 13 sty 2013, o 11:45 ]
Tytuł:  Re: CW-1

Milo. a gdyby linki SW tak poprowadzić?
Wymieniłem rysunek dla pełnej jasności
Załącznik:
Linki.JPG [ 110.83 KiB | Przeglądany 5576 razy ]

Autor:  milo [ 14 sty 2013, o 16:55 ]
Tytuł:  Re: CW-1

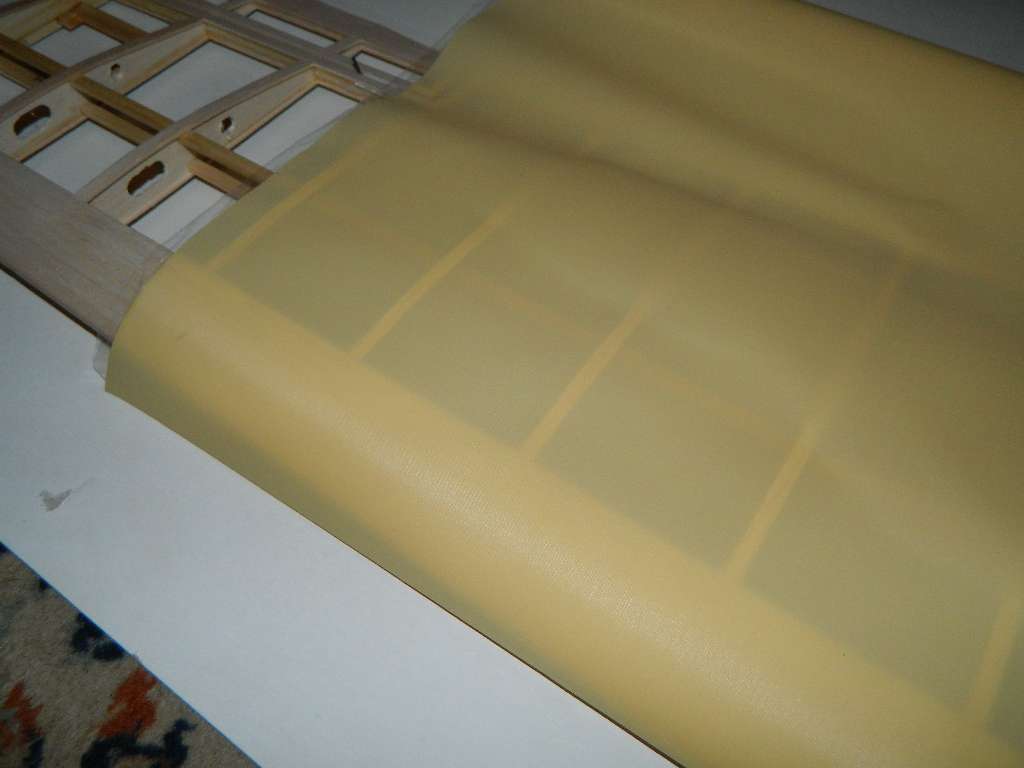

Dotarła folia :) ...Solartex Antique. Na pierwszy rzut oka, cienka, transparentna, pólmatowa z delikatną fakturą płótna. Dzisiaj postaram sie pokryć jakiś element.....jestem ciekawy jak będzie wyglądała na konstrukcji. Na zdjęciu, folia przyłożona do płata, odcień ciemniejszy niż w rzeczywistości.

Załączniki:
DSCN1043.jpg [ 89.58 KiB | Przeglądany 5566 razy ]

Autor:  milo [ 14 sty 2013, o 19:29 ]
Tytuł:  Re: CW-1

Oczywiście nie wytrzymałem i musiałem coś okleić..... lotka prawego płata, zrobiona całkowicie, poszła na pierwszy ogień :)
Folia kładzie się dobrze, nie miałem najmniejszych problemów, dla tych co dysponują żelazkiem modelarskim z pokrętłem, 3-3,5 przyklejanie, 4-4,5 naciąganie. Bardzo ładnie się przykleja, naciąga, nie wichrując konstrukcji. Jestem bardzo zadowolony z efektu, tzn, barwy pokrycia i jego faktury /kurde to faktycznie jest cieniutkie płótno :o /, o takim myślałem taki wydaje mi się jest odpowiedni. Oczywiście nie mam porównania z Oratexem. Delikatnie prześwitująca, ale nie rażą w oczy słoje od balsy. Zdjęcia zrobiłem w różnym oświetleniu, faktyczny odcień leży gdzieś pośrodku.

Załączniki:
DSCN1044.jpg [ 114.22 KiB | Przeglądany 5554 razy ]
DSCN1047.jpg [ 105.83 KiB | Przeglądany 5554 razy ]

Autor:  milo [ 16 sty 2013, o 22:02 ]
Tytuł:  Re: CW-1

Folia jest super....ale oczywiście moja modelarska dusza domagała się jeszcze jednego eksperymentu. Okleiłem Solartexem najbardziej wiotki i mało sztywny element modelu.....Tomek, jest ok :D .... ster wyskości nie poddał się nawet w stopniu minimalnym sile foli. Wszystko prościutkie i równiutkie. Na zdjęciach oklejony sw i jedna fotka pod światło, chcę pokazać jak prześwituje wewnętrzna struktura płatowca. Mam parę spostrzeżeń na temat pokrywania tą folią konstrukcji, opowiem o tym w stosownym czasie ;)

Załączniki:
DSCN1049.jpg [ 101.04 KiB | Przeglądany 5531 razy ]
DSCN1050.jpg [ 99.02 KiB | Przeglądany 5531 razy ]
DSCN1051.jpg [ 107.89 KiB | Przeglądany 5531 razy ]

Autor:  milo [ 19 sty 2013, o 19:45 ]
Tytuł:  Re: CW-1

Ruszyłem z "podwoziem" CW-1.....na zdjęciu wylamelowana z dwóch warstw sklejki 1 mm i dwóch pasków forniru jesionowego płoza.

Załączniki:
DSCN1053.jpg [ 138.33 KiB | Przeglądany 5492 razy ]

Autor:  TomekW [ 19 sty 2013, o 23:00 ]
Tytuł:  Re: CW-1

Zapewne wymiar wymiary wynikają ze skali w jakiej jest model , ale wyglądają jakoś delikatnie . Osobiście zrezygnował bym z dokładnego odwzorowania wymiarów na rzecz wytrzymałości . A jak je zamierzasz połączyć z podpórkami ?

Autor:  milo [ 19 sty 2013, o 23:07 ]
Tytuł:  Re: CW-1

Wymiar płozy grubość ok 3 mm, szerokość docelowa 8mm.....powiedzmy, że tak wychodzi z planów.
Z tym łączeniem to mam problem. Oglądałem dzisiaj zdjęcia na dużym zoomie i właściwie nic nie wypatrzyłem. Prawdopodobnie zrobię podpórki z drutu stalowego 2,5 mm, polutuję a płozę z podpórką połączę za pomocą przylutowanej blaszki, wkrętami do płozy. Taki scenariusz na dzisiaj.

Autor:  milo [ 20 sty 2013, o 22:17 ]
Tytuł:  Re: CW-1

Pierwsza przymiarka CW-1 do "podwozia".

Załączniki:
DSCN1054.jpg [ 140.25 KiB | Przeglądany 5447 razy ]
DSCN1055.jpg [ 111.94 KiB | Przeglądany 5447 razy ]

Autor:  milo [ 21 sty 2013, o 22:55 ]
Tytuł:  Re: CW-1

Zrobiona piramidka podtrzymująca płozy oraz fundament w kadłubie. Zostało dolutować blaszki, do przykręcenia płóz. Oczywiście wszystko trzeba oszlifować i wypolerować.

Załączniki:
DSCN1058.jpg [ 109.64 KiB | Przeglądany 5415 razy ]
