slawekmod
Post: 24 kwie 2012, o 19:39
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3018
Lokalizacja: Warszawa

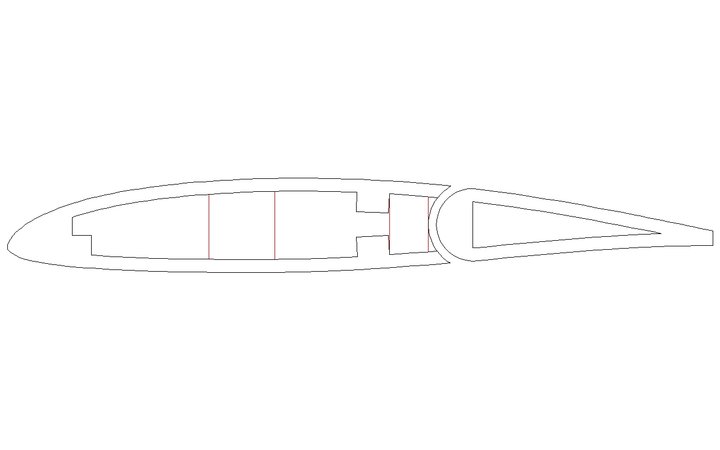

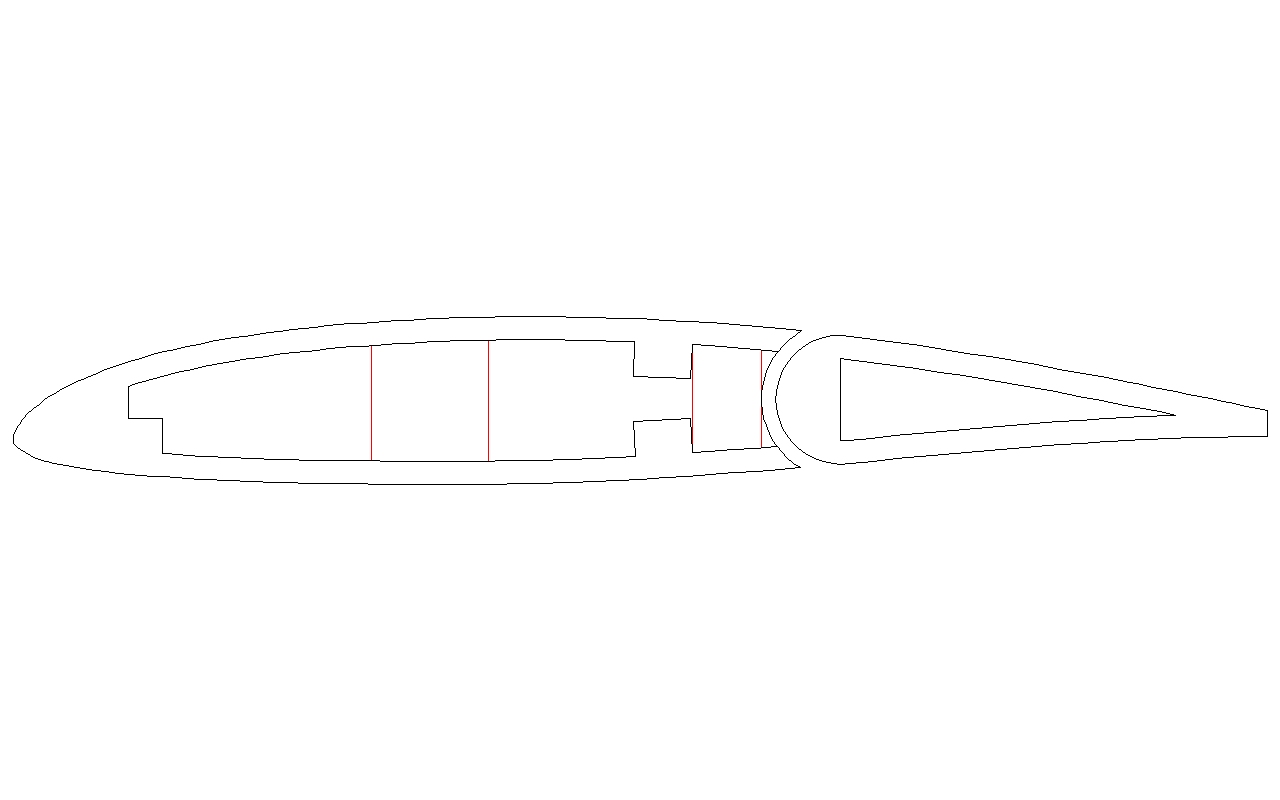

Wykreśliłem żeberka do lotek bezszczelinowych. Odległość lotki od skrzydła 1,25mm. Oczywiście można mniej i można więcej. Odstępstwo od oryginału akurat w tym przypadku jest uzasadnione.


Załączniki:
ze.JPG [ 60.05 KiB | Przeglądany 8584 razy ]
Na górę
 Wyświetl profil

Stema
Post: 24 kwie 2012, o 20:34
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 kwie 2012, o 19:55
Posty: 476
Lokalizacja: Warszawa
Podtrzymuję moje zdanie jak trochę wyżej.
Lotka szczelinowa została wymyślona głównie do samolotów stol. Szczelina miała za zadanie wymusić lepsze działanie lotki przy małych prędkościach lotu. W szybowcach podobnie, tak, aby w czasie wolnego krążenia w słabym kominie lotka działała i pozwoliła lepiej się w nim "mościć" To mogło dać jakąś tam przewagę w stosunku do innych szybowców. W modelach makiet to nie ma sensu. Przekrój szczeliny robił to zjawisko. To musi być "dysza". Trochę nie tak narysowałeś Sławku wyżej, ale stwierdziłeś, że takich lotek nie robisz, słusznie, to nie ma o czym dyskutować.

PS: Milo to dobrze ujął.

_________________
Pozdrawiam.
Stefan.
Na górę
 Wyświetl profil

slawekmod
Post: 24 kwie 2012, o 20:56
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3018
Lokalizacja: Warszawa

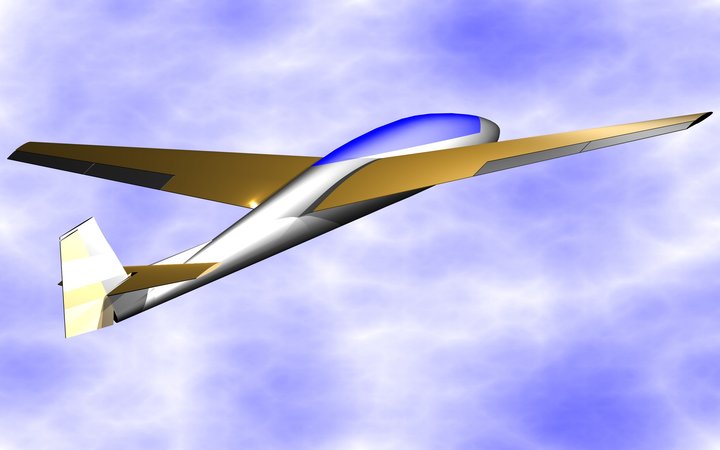

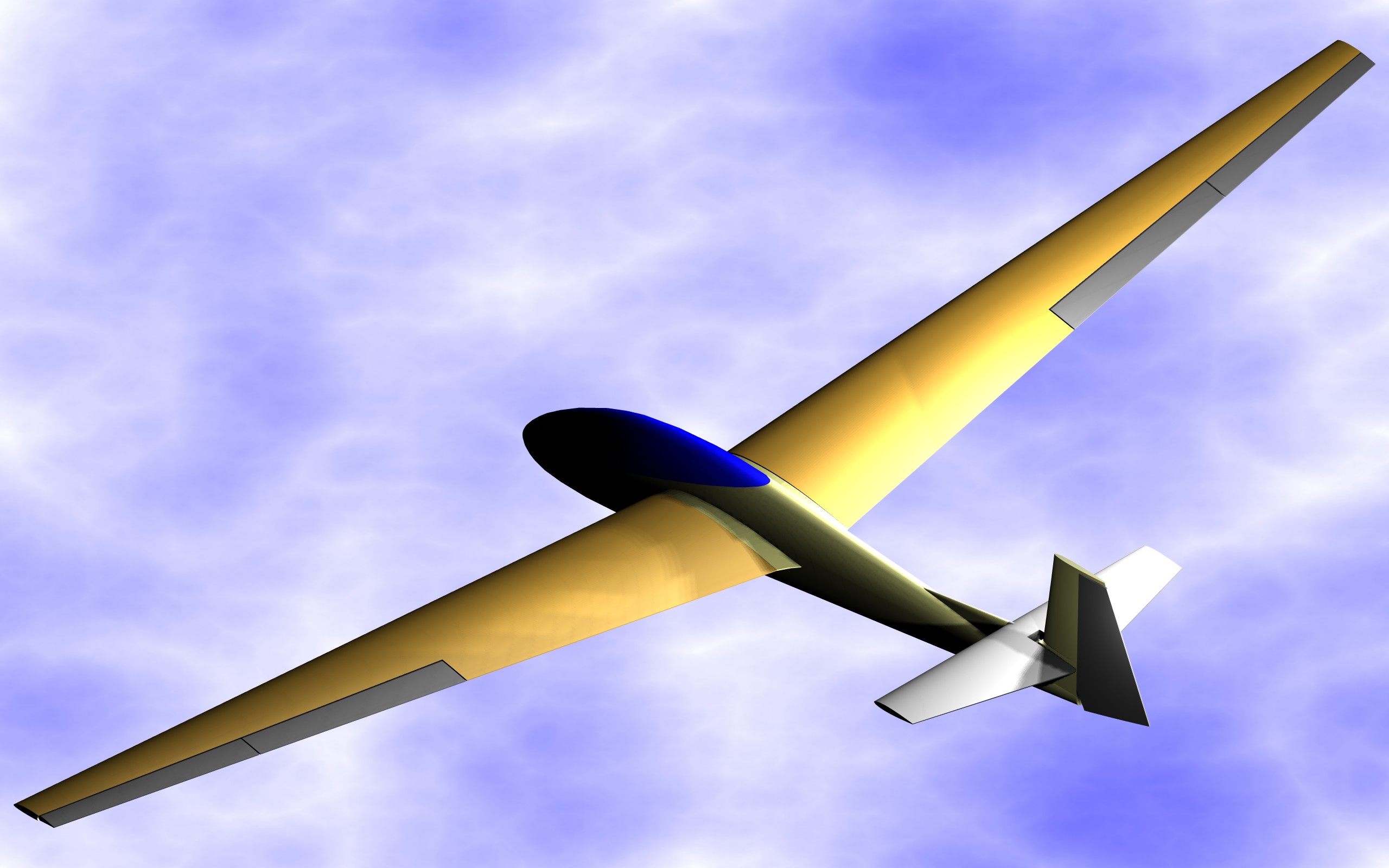

Lotka makietowa w Bocianie to kompromis pomiedzy miniaturyzacją, osią obrotu i precyzji wykonania. Przerost formy nad treścią by to był. Jeżeli chodziło o nosek to był tylko projekt ale faktycznie nie ma o czym mówić. Na otarcie łez screen z lotkami bez szczelinowymi.


Załączniki:
kałub 3d rzutdfr.JPG
kałub 3d rzutdfr.JPG [ 265.22 KiB | Przeglądany 8563 razy ]
Na górę
 Wyświetl profil

Stema
Post: 24 kwie 2012, o 21:01
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 kwie 2012, o 19:55
Posty: 476
Lokalizacja: Warszawa
Piękny

_________________
Pozdrawiam.
Stefan.
Na górę
 Wyświetl profil

slawekmod
Post: 24 kwie 2012, o 21:05
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3018
Lokalizacja: Warszawa
Mam nadzieję że będzie chciał latać :D

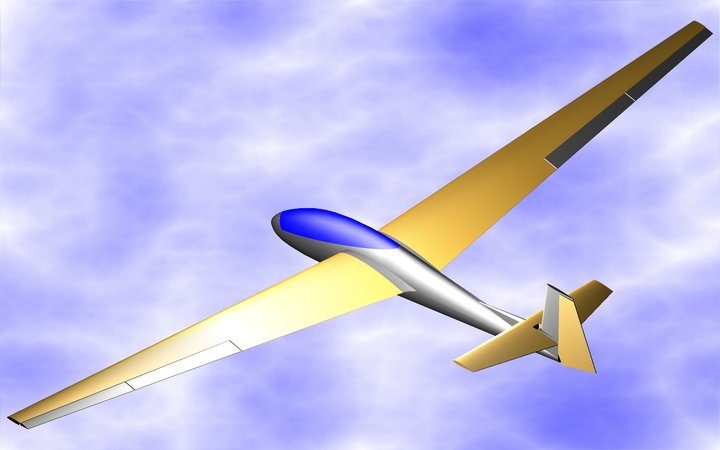

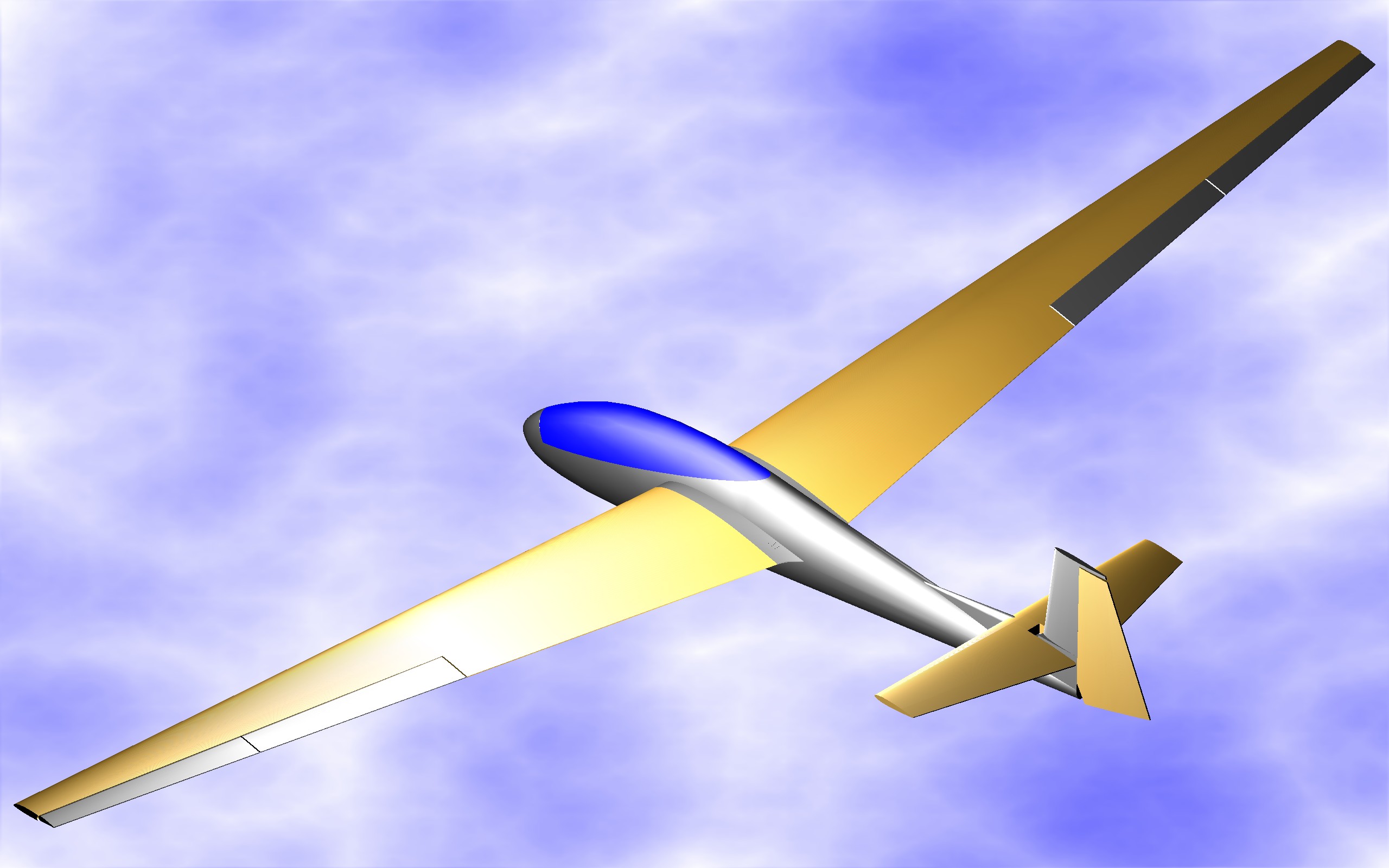

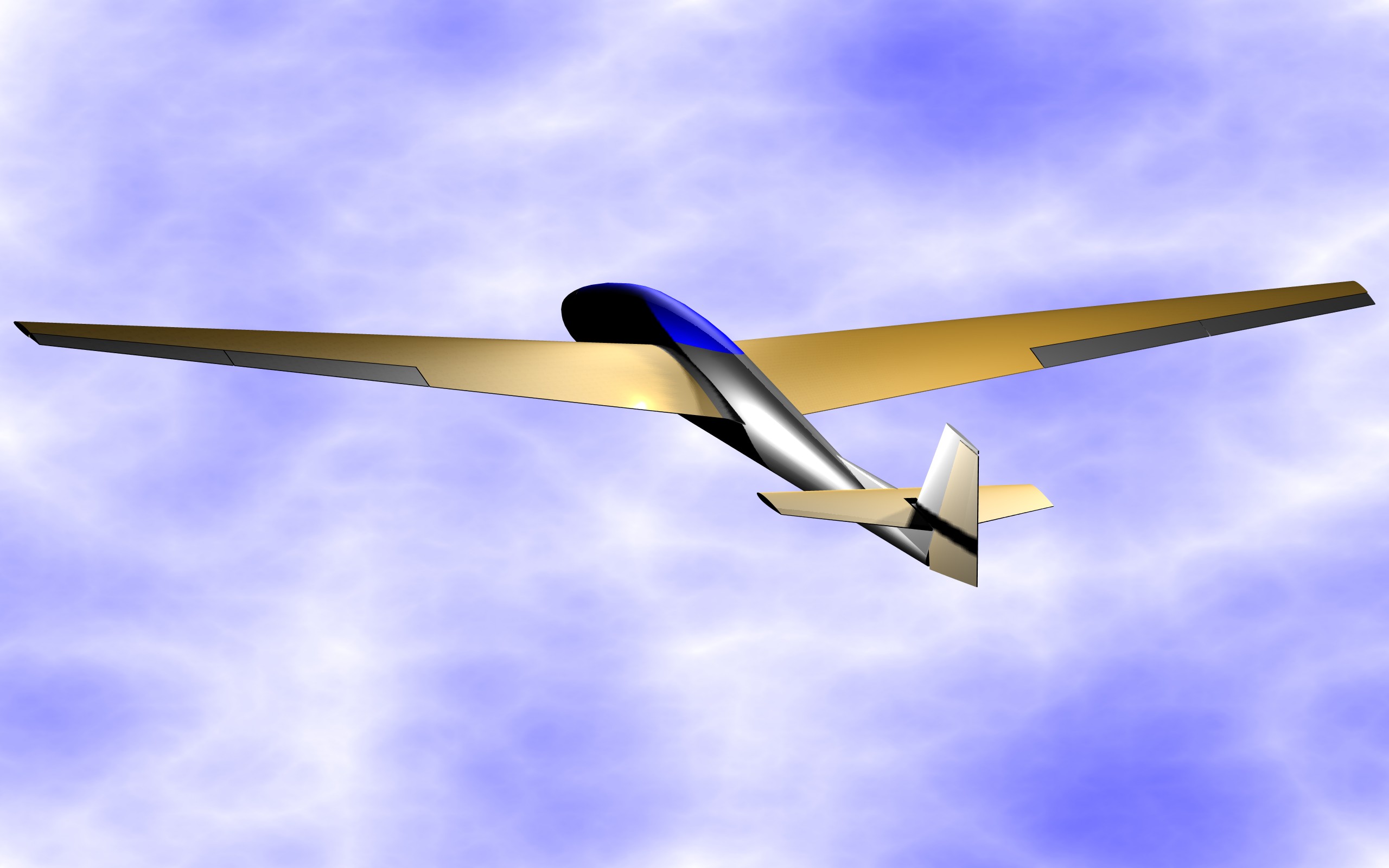

Rysując nowe skrzydła musiałem poprawić centropłat. Generalnie to jestem z poprawki zadowolony. Zmniejszyłem wznios o 0.5 st na stronę żeby nie było kłopotów z łącznikiem


Załączniki:
kałub 3d rzuthhj.JPG
kałub 3d rzuthhj.JPG [ 245.21 KiB | Przeglądany 8533 razy ]
kałub 3d rzuthhc.JPG
kałub 3d rzuthhc.JPG [ 235.64 KiB | Przeglądany 8533 razy ]
kałub 3d rzutccc.JPG
kałub 3d rzutccc.JPG [ 263.12 KiB | Przeglądany 8533 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 25 kwie 2012, o 21:15
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3018
Lokalizacja: Warszawa

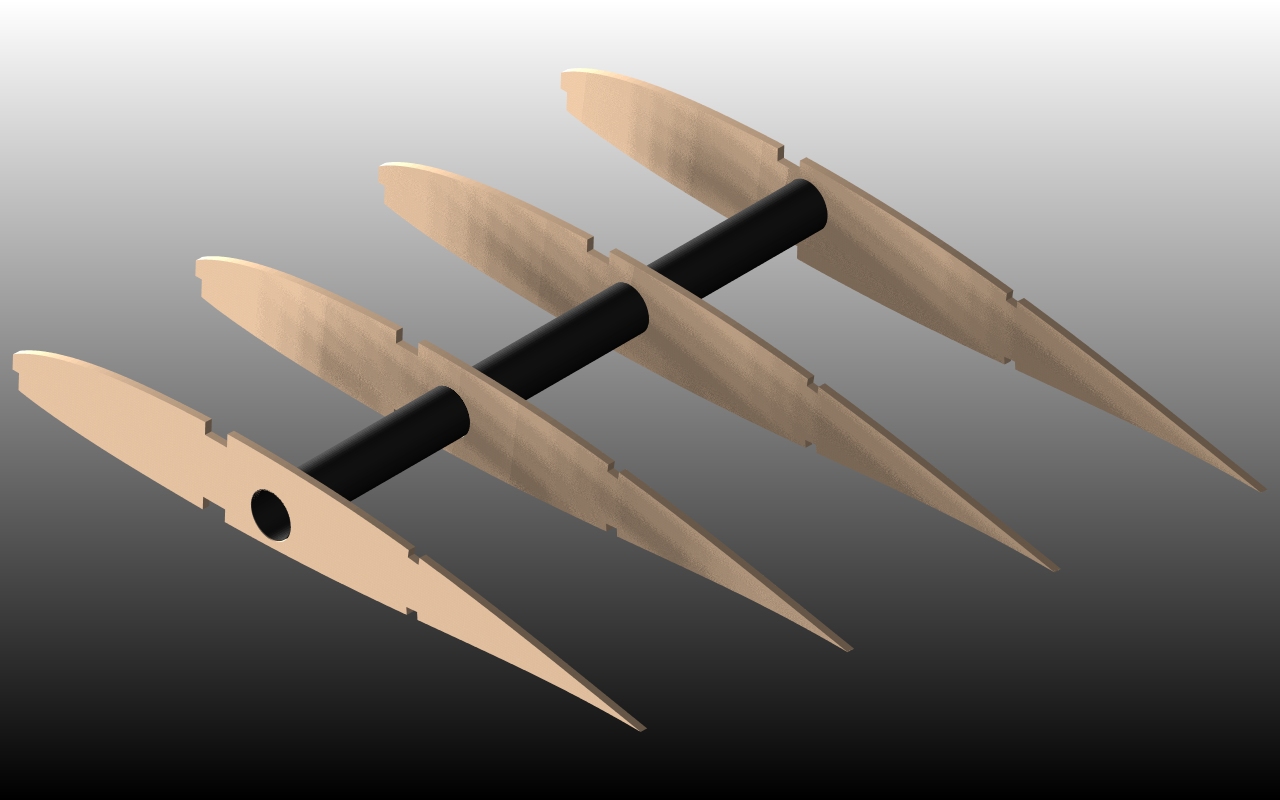

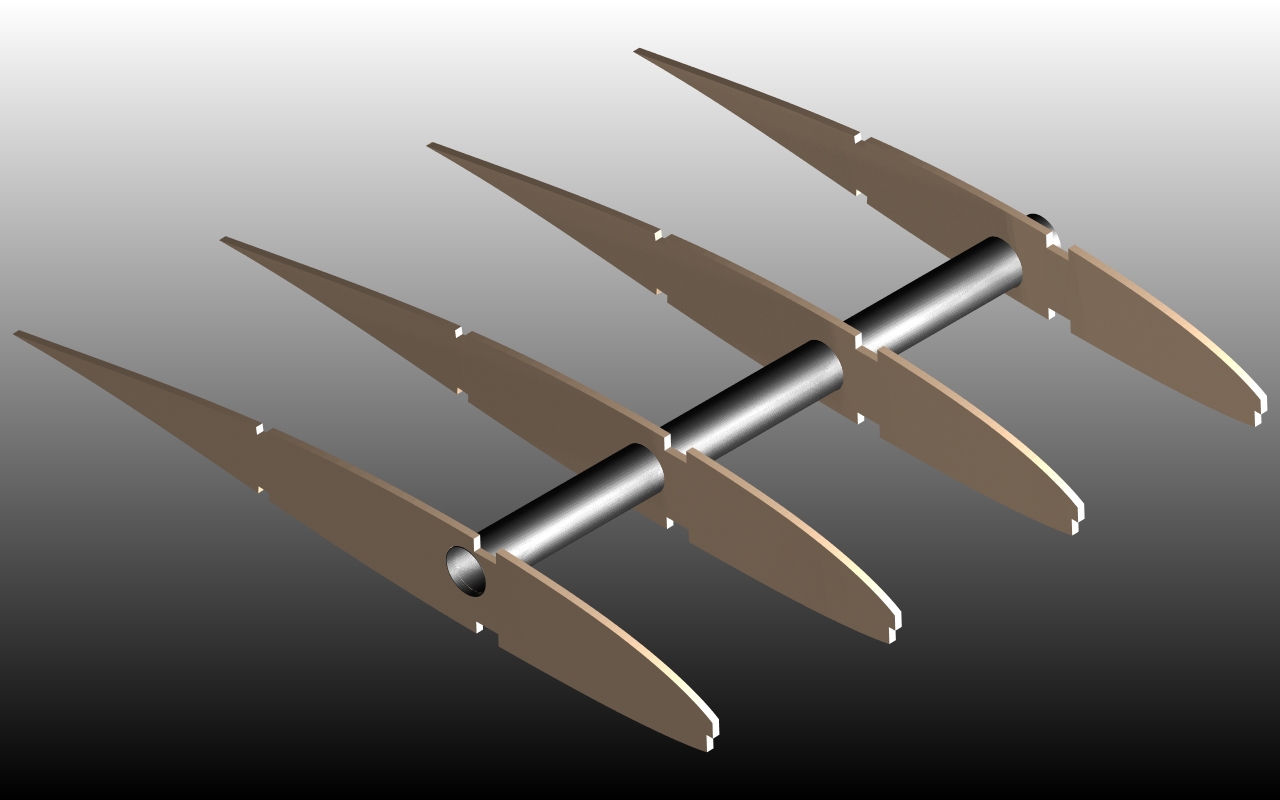

Nie wiem co sądzić o tym łączniku.


Załączniki:
zebra skrzydla bocian3d31.JPG
zebra skrzydla bocian3d31.JPG [ 206.54 KiB | Przeglądany 8511 razy ]
zebra skrzydla bocian3d3d.JPG
zebra skrzydla bocian3d3d.JPG [ 225.83 KiB | Przeglądany 8511 razy ]
Na górę
 Wyświetl profil

ali1983
Post: 25 kwie 2012, o 21:21
Offline
Modelarz
Awatar użytkownika

Rejestracja: 23 sie 2011, o 20:51
Posty: 555
Lokalizacja: Elbląg
przy krańcowym żeberku (gdzie rurka jest najwyżej) trochę "wąsko"

_________________
Fw190 NPN, PZL Dromader NPN, SuperSportster, Dart XL fpv, copterx 450 black angel
Radiomaster tx12multi
Na górę
 Wyświetl profil

piter216
Post: 25 kwie 2012, o 22:04
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 23:03
Posty: 453
Lokalizacja: Świnoujście

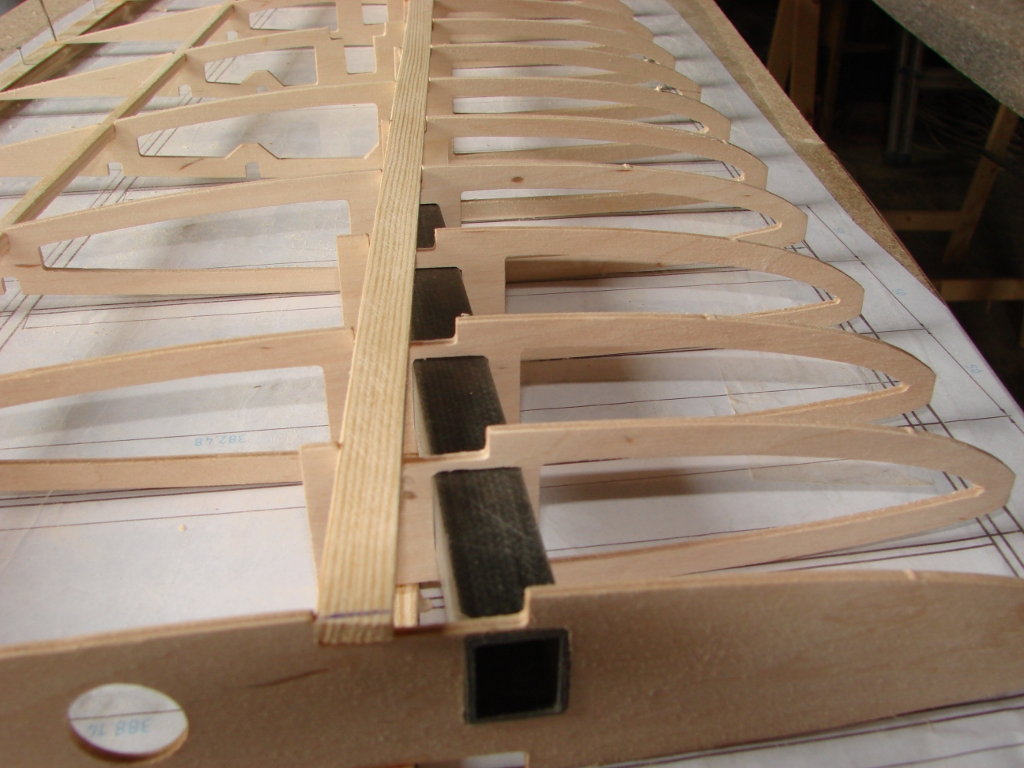

Sławek zobacz jak to wygląda w Boćku z old gliders , jak dasz jak na screenach to spokojnie wytrzyma
Załącznik:
Bocian łącznik.jpg
Bocian łącznik.jpg [ 501.43 KiB | Przeglądany 8501 razy ]

_________________
pozdrawiam Piotr

http://www.amc-jantar.pl
Obrazek
Na górę
 Wyświetl profil

slawekmod
Post: 25 kwie 2012, o 22:09
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3018
Lokalizacja: Warszawa
Widziałem Piter . Zastanawiam się właśnie nad tym.
Na górę
 Wyświetl profil

Stema
Post: 25 kwie 2012, o 22:43
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 kwie 2012, o 19:55
Posty: 476
Lokalizacja: Warszawa
Sławek.
Może te dwa najbardziej osłabione żebra w każdym płacie "wyjąć" na końcu z rysunku i narysować na osobnej desce do wycięcia z innego materiału.
Tak bym zrobił "ręcznie". W CAD pewnie też można. Chyba, że piszę androny.

_________________
Pozdrawiam.
Stefan.
Na górę
 Wyświetl profil
