Niestety, Andrzej z racji różnych innych obowiązków nie będzie mi w stanie pomóc w doborze profilu. Idąc za radą Piotra P zastosuję u nasady HQ2,5/12 a na końcówce HQ3.0/10. Kąt zaklinowania płata 1,5st. Mam nadzieję że nie będzie to błędne założenie, wprzeciwnym razie będzie to kosztowna porażka.

Sławek a pytałeś może @jarek_aviatik ? On też się takimi rzeczami zajmuje.

_________________
Pozdrawiam Roman

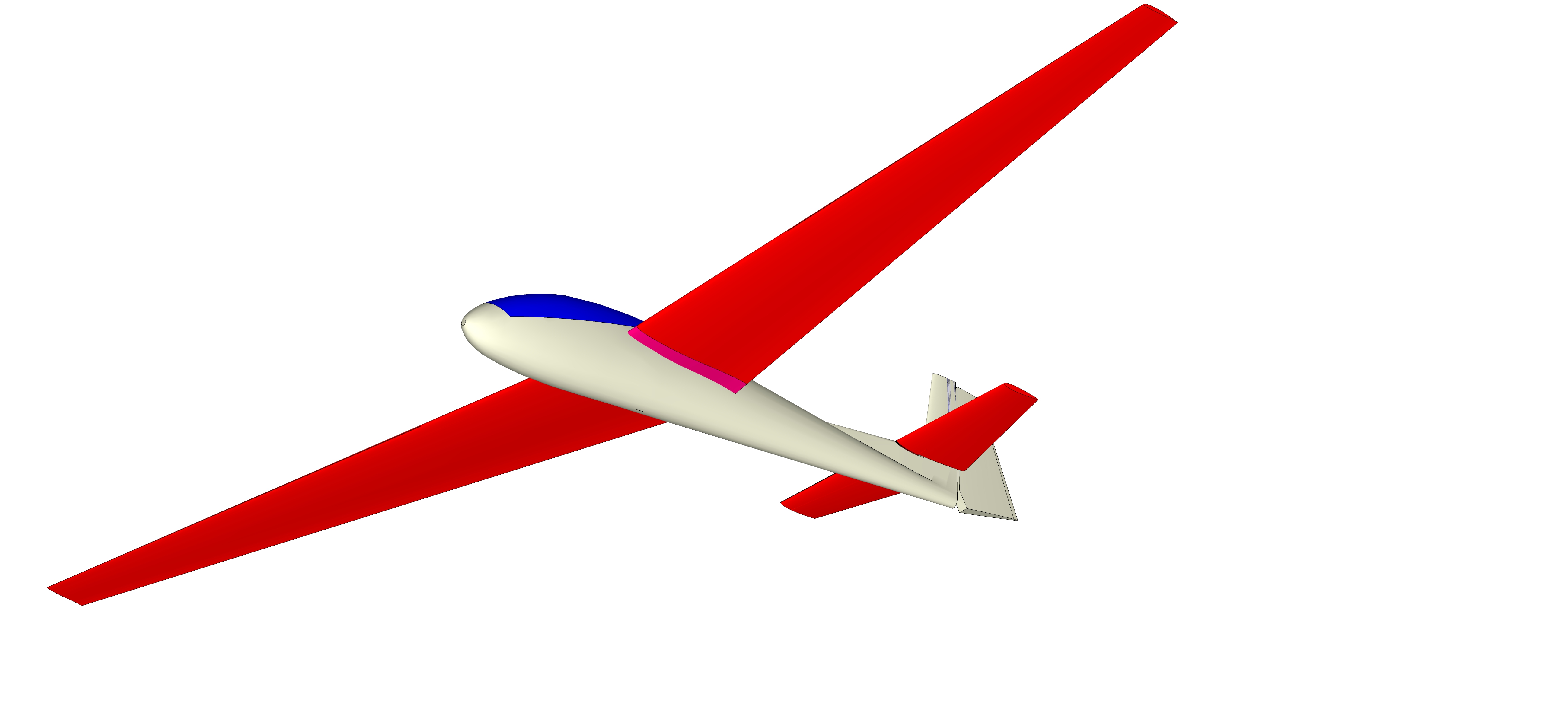

Napisałem na pfmrc post, poczekam może na odzew ale raczej nie nastawiam się na to. Rozrysowałem sobie skrzydło na wpomnianych profilach.

Dzięki
Jarek zgodził się przeliczyć profile.

Absolutnie nie ma za co
Fajnie że się zgodził... ciekawe co zaproponuje
Teraz czekam na Bociana w skali 1:3
Ale ten 3700 mm to już też fajny ale jakbyś go zrobił w skali 1:4 to byłoby super Nie nalegam

_________________
Pozdrawiam Roman

Wiadomosci są dwie. I obie dobre.
Jarek obliczył profile. I wyglada ro naprawdę obiecująco.
Druga wiadomosc jest taka że wycinankę kobuza mam juz w domu. Jak wrocę z pracy to zrobię jakieś zdjecia tego co jest w środku paczki.

Jarek @jarek_aviatik przesłał mi dwa dni temu kompletną analizę aerodynamiczną za co ogromnie dziękuję.
W analizie są zawarte profile i kąty zaklinowania skrzydła i statecznika. Model wyliczony na termikę. Profile z rodziny HQ i statecznik z rodziny S (zdaje się że to Selig)
Dla mnie wyszła jeszcze jedna pożyteczna sprawa. Ze względu na grubosć proflu u nasady będę mógł wykonać łącznik skrzydeł z rurek, zastosuję dwie, główna 18mm, pomocnicza 12mm. Zmieszczą się bez problemu. Wznios został określony na 3,5stopnia.
Miałem robić bagnety i szuflady ale rurki wymagają zdecydowanie mniej pracy. Radek frezuje elementy ze sklejki więc spokojnie będę mógł zrobić odpowiednio wytrzymałe żeberka ze sklejki brzozowej przez które będzie przechodził łącznik skrzydeł.
Juro zaczynam urlop więc może od czasu do czasu cos narysuję.

Super informacja.
W takim razie szykuję stół pod Bociana
Urlop rzecz święta ale rysuj i wrzucaj

_________________
Pozdrawiam Roman

W wolnych chwilach na urlopie siedzę w przy rysowaniu. Brak na rynku rurki 18mm zmusił mnie do zastosowania 20mm a na łącznik pomocniczy 10mm bo 12 jest za duża.

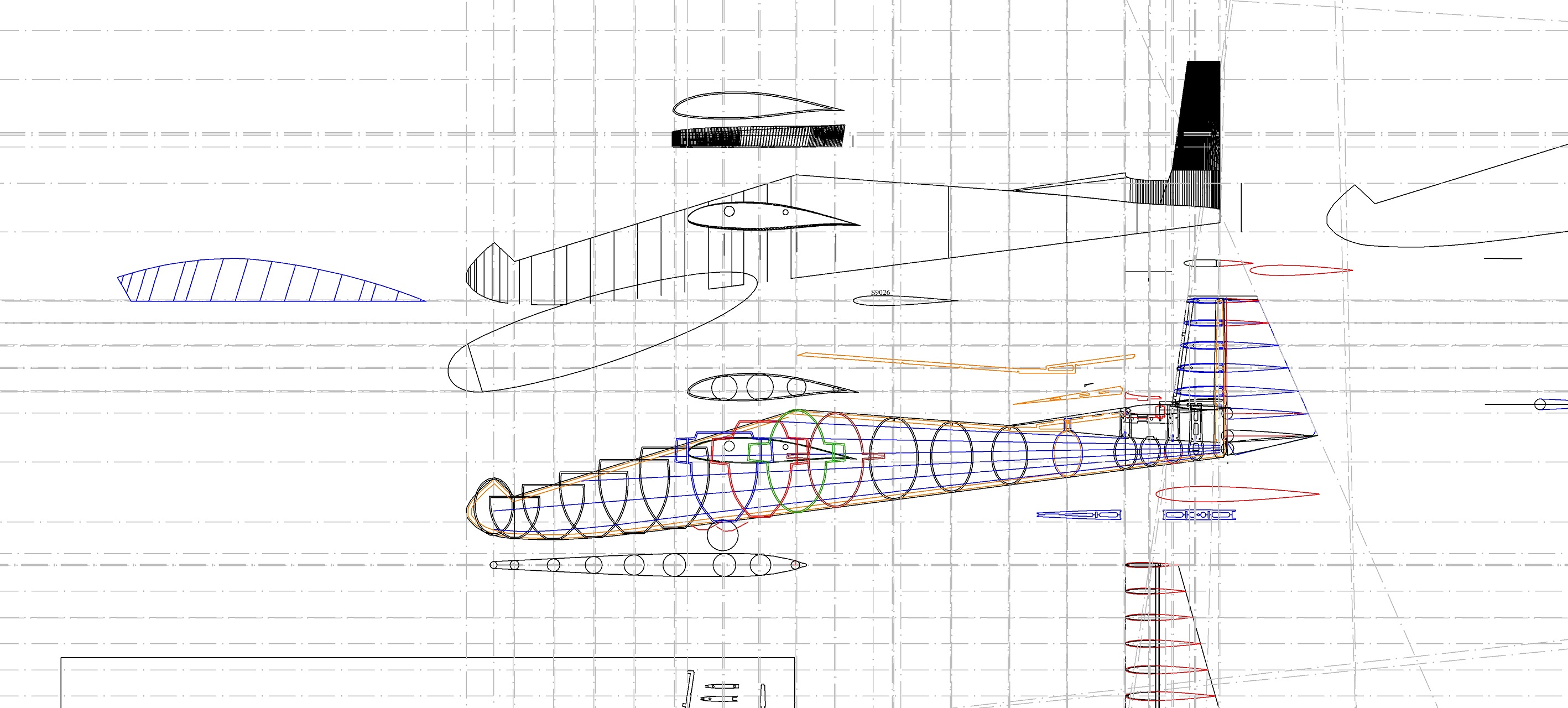

Wręgi centropłata już mam wyrysowane ( chodzi o nasadę skrzydła) Kolejny krok to dopasowanie podłużnic.

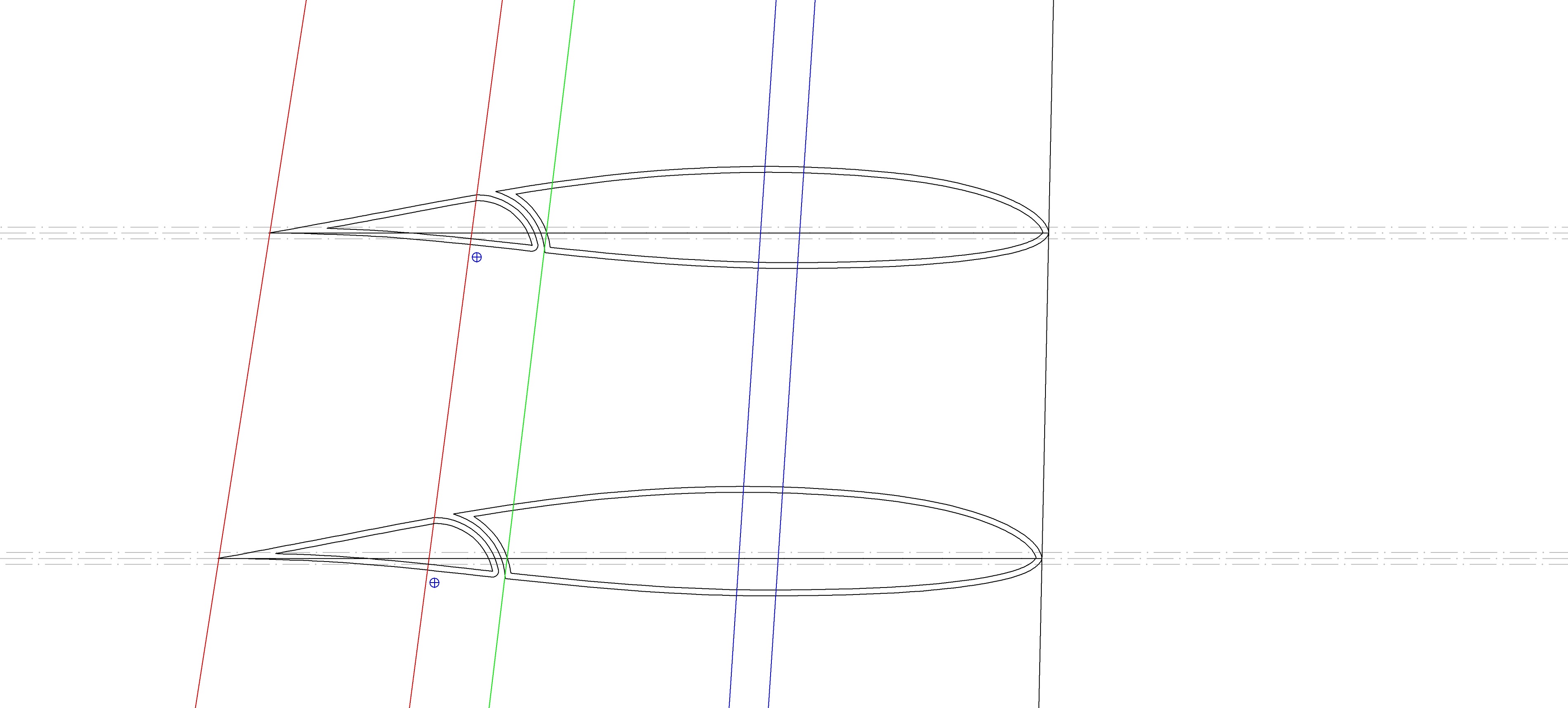

Od kilku dni walczę ze skrzydłem i lotkami. Po konsultacjach z Jarkiem w kwestii lotek wybrałem wersję jak w oryginale. Określiłem punkty obrotu lotki, muszę jeszcze określić położenie serwa bo robi się ciasno. Najlepszą dla mnie opcją były by dwa mikroserwa a lotka dzielona (długość lotki 990mm) Jednak będzie problem z upchnięciem popychaczy w skrzydle tak żeby nie było ich widać na zewnątrz.
Druga opcja to jedno mocne serwo ale tu obawiam się skręcania lotki w osi podłużnej od sił aerodynamicznych.
Wprawdzie lotka będzie skorupowa - pokrycie z balsy 1,5mm i na to cienki laminat ale i tak mam opory przed jednym serwem. Jedyne co do mnie przemawia za jednym to ukrycie popychacza w skrzydle.
