Autor:  Kicior [ 4 mar 2014, o 01:29 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

Super - nie wiedziałem, że coś takiego jest :)
Dzięki Sławku !

Dziś zakupiłem bagnet i motywuję się wewnętrznie, żeby trochę się przyłożyć do dalszych prac...

Autor:  Kicior [ 5 mar 2014, o 23:35 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

Słowo się rzekło, więc czas na statecznik pionowy.

Elementy do budowy umieściłem obok siebie - w całej tej plątaninie wręg i masie elementów nawet ja się czasem gubię.

Załącznik:
101.JPG [ 320.56 KiB | Przeglądany 4066 razy ]


Do tego dochodzą elementy z balsosklejki: podstawa steru kierunku:

Załącznik:
102.JPG [ 319.01 KiB | Przeglądany 4066 razy ]


oraz pionowy brzeg SK

Załącznik:
103.JPG [ 322.69 KiB | Przeglądany 4066 razy ]


Ten drugi element spokojnie mogłem zrobić z balsy 3mm - będzie wystarczająco wytrzymały po doklejeniu do niego krawędzi z twardej balsy.
Zmieniam to w projekcie.

Zgromadziłem potrzebne elementy wraz z szablonem (o czym za chwilkę)

Załącznik:
104.JPG [ 314.6 KiB | Przeglądany 4066 razy ]


Zacząłem od SK: wszystko na razie pięknie pasuje i łatwo się na sucho składa.

Załącznik:
105.JPG [ 299.61 KiB | Przeglądany 4066 razy ]


potem jeszcze skleiłem dwa elementy ustalające do natarcia statecznika.
Stwierdziłem, że bez sensu je kleić, więc scaliłem oba elementy ze sobą w projekcie.

Załącznik:
108.JPG [ 272.87 KiB | Przeglądany 4066 razy ]


Żeby za bardzo nie kombinować czy żebra są proste, użyłem specjalnego szablonu z balsy 3mm, który pomaga w precyzyjnym ich ustawieniu.
Wystarczy wpiąć nóżki we wpustu i voila'.

Ukośne żebro trzeba delikatnie spiłować pod kątem.

Załącznik:
109.JPG [ 333.37 KiB | Przeglądany 4066 razy ]


Teraz pokrycie.
Sklejam wszystko ze sobą.

I tu mała niespodzianka. Sądziłem, że nie można niczego zrobić źle... myliłem się :)
Finalnie okazało się, że pokrycie z jednej strony skleiłem lekko pod ukosem, więc warto było użyć kątownika u góry SK (dół nie jest pod kątem prostym)

Coś tak ślepe podążanie za wskazaniami nawigacji.... i tak bywa.

Załącznik:
110.JPG [ 316.14 KiB | Przeglądany 4066 razy ]


Ale dałem radę to jakoś dopasować bez wielkiej tragedii.

Załącznik:
111.JPG [ 318.11 KiB | Przeglądany 4066 razy ]


Przy stateczniku użyłem już kątownika :)
Łącznik natarcia z balsosklejki wchodzi w specjalny wpust wycięty w poziomym pokryciu kadłuba.

Załącznik:
122.JPG [ 361.25 KiB | Przeglądany 4066 razy ]


Zaraz potem wynikł kolejny błąd wynikający z nieumiejętnego ułożenia elementów do wycinania na balsosklejce.
I chodzi tu o bieg włókien w pokryciu statecznika pionowego. Zamiast w pionie (aby było można je wygiąć) - biegną w poziomie.

Załącznik:
123.JPG [ 315.05 KiB | Przeglądany 4066 razy ]


Oczywiście zaraz poprawiłem to w projekcie, a poradziłem sobie ucinając przód pokrycia i doklejając nowy z włóknami wzdłuż.
Efekt - juz po doklejeniu natarcia z twardszej baksy wygląda tak:

Załącznik:
127.JPG [ 315.38 KiB | Przeglądany 4066 razy ]


c.d.n.

Autor:  slawekmod [ 6 mar 2014, o 00:07 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

Nie myślałeś żeby wyażurować pokrycie pionowego? Robota I liga :) Jak bym czytał instrukcję montażu heheh.

Autor:  Kicior [ 6 mar 2014, o 19:40 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

Szczerze mówiąc nie myślałem o ażurach.
Niemniej mam w zanadrzu kilka zmian - głównie w balsosklejce, którą czasami zastosowałem zupełnie niepotrzebnie.

Instrukcja montażu - może też nią być :)

Ale z drugiej strony tylu rzeczy nauczyłem się z obserwacji cudzych postów (także Twoich), że wydaje mi się iż podzielenie się szczegółami budowy a przede wszystkim błędami, przyniesie innym także dużo korzyści.
Poza tym gdyby każdy z nas robił wszystko idealnie byłoby ... nudno :)

Autor:  Kicior [ 8 mar 2014, o 01:12 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

Dziś tylko troszkę n.t. statecznika pionowego oraz końcówki garba.
SK trochę później.

Gotowy statecznik wraz z wypustem do łączenia go w z kadłubem wygląda tak:

Załącznik:
145.JPG [ 298.29 KiB | Przeglądany 4022 razy ]


Jeszcze tylko dokleiłem 5mm kawałek balsy (niestety twardej i ciężkawej), zeszlifowałem go z obydwu stron, aby osiągnąć dobre kąty wychyleń S.K.

Załącznik:
148.JPG [ 310.1 KiB | Przeglądany 4022 razy ]


Jako wypełnienie po obu stronach statecznika pionowego posłużyła mi miękka balsa 6mm, w wyciętych wcześniej laserem formatkach dostosowanych do kształtu statecznika.

Załącznik:
126.JPG [ 314.94 KiB | Przeglądany 4022 razy ]


Po dwie duże formatki na stronę, po jednej średniej i jedna krótka.
Po prostu układa się je warstwami i ewentualnie delikatnie spiłowuje, jeśli zajdzie konieczność.

Tak to wygląda z jednej strony: cztery kawałki balsy ułożone na sobie - na razie przymiarka na sucho.

Załącznik:
129.JPG [ 329.66 KiB | Przeglądany 4022 razy ]


Po ułożeniu z drugiej strony (bez dwóch najmniejszych elementów)

Załącznik:
133.JPG [ 333.11 KiB | Przeglądany 4022 razy ]


Doklejałem je do siebie warstwami.
Przy połączeniu elementów z obydwu stron musiałem jeszcze dosztukować kawałek 1,5 mm balsy ponieważ przy dolnych elementach była szpara.

Tak wygląda sklejona całość przed szlifowaniem:

Załącznik:
135.JPG [ 341.94 KiB | Przeglądany 4022 razy ]


Załącznik:
134.JPG [ 302.38 KiB | Przeglądany 4022 razy ]


Najpierw ściąłem nożykiem większość naddatków, a następnie szlifowałem papierem ściernym resztę.
Potrzeba trochę delikatności, żeby nie połamać cieniutkich elementów na samych końcówkach.

Załącznik:
153.JPG [ 325.87 KiB | Przeglądany 4022 razy ]


Całość przykleiłem CA do kadłuba

Na dziś to tyle.

Autor:  Kicior [ 14 mar 2014, o 00:27 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

Prace powoli postępują (zarówno w Bandycie, jak i Addict'ie gdzie wyprodukowałem kolejną maskę), niemniej zaniedbałem trochę relację.

Jak wspomniałem wcześniej, planuję połączyć połówki steru wysokości i wstawić je w kadłub w tej postaci.
Ażeby można było to zrobić, balsowe boczki kadłuba na samym końcu (już po oklejeniu folią) mają być rozcięte, SW wstawiony a na koniec wycięty kawałek przyklejony na nowo.

Coś takiego:

Załącznik:
Bandit 3D Racer 1 011.jpg
Bandit 3D Racer 1 011.jpg [ 96.95 KiB | Przeglądany 3974 razy ]


Aby boczki się nie rozjechały i jakoś sensownie można było wyjąć i włożyć ten kawałek, profiluję i wklejam kawałek miękkiej balsy.

Załącznik:
156.JPG [ 310.37 KiB | Przeglądany 3974 razy ]


Załącznik:
157.JPG [ 329.13 KiB | Przeglądany 3974 razy ]


Właśnie z powodu tego elementu czekałem na wklejenie statecznika pionowego.
Ale zanim to, dokończę jeszcze S.K. i sprawdzę kąty wychyleń.

Po przyklejeniu pokrycia z jednej strony S.K., przygotowałem trzyczęściowe wzmocnienie na dźwignię.

Załącznik:
112.JPG [ 299.64 KiB | Przeglądany 3974 razy ]


Składa się ona z dwóch części balsowych oraz jednej balsosklejkowej, wklejonej pośrodku.
Po sklejeniu i oszlifowaniu:

Załącznik:
114.JPG [ 298.85 KiB | Przeglądany 3974 razy ]


przymierzyłem ją na dół S.K. - dla spozycjonowania użyłem kawałka ostrza do nożyka.

Załącznik:
116.JPG [ 354.19 KiB | Przeglądany 3974 razy ]


No i kolejna nauczka: miejsce na dźwignię jest ładnei wycięte, ale jednocześnie od frontu S.K. jest przewidziane miejsce na zawias.
A na środku jest baksosklejka....
Tak więc chcąc - nie chcąc musiałem nożykiem wyciąć pionowo w baksosklejce miejsce na zawias.

Załącznik:
119.JPG [ 313.63 KiB | Przeglądany 3974 razy ]


W sumie nie było to na 100% konieczne, ponieważ jest 8mm, w które zawias może wchodzić, niemniej wyciąłem, aby uniknąć później kłopotów.

Załącznik:
118.JPG [ 359.1 KiB | Przeglądany 3974 razy ]


Całość wkleiłem, ściąłem nóżki przy żebrach i przykleiłem drugą stronę poszycia.
Od frontu standardowo 5mm balsy, którą ścinam i szlifuję po obu stronach:

Załącznik:
139.JPG [ 285.95 KiB | Przeglądany 3974 razy ]


Załącznik:
142.JPG [ 310.02 KiB | Przeglądany 3974 razy ]

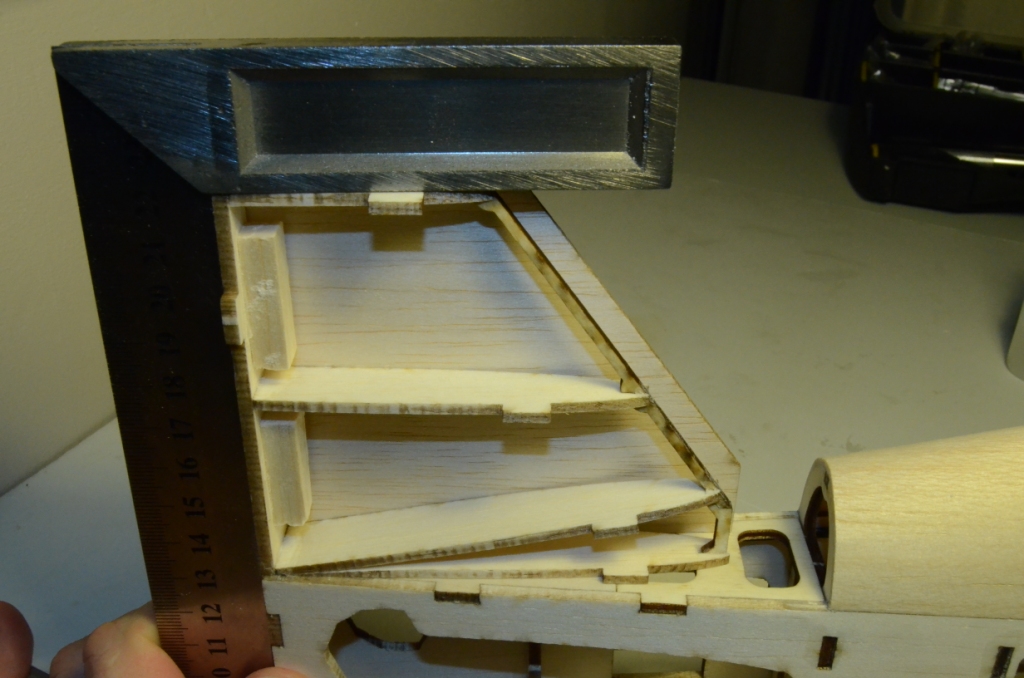

Przykładam do statecznika:

Załącznik:
146.JPG [ 313.15 KiB | Przeglądany 3974 razy ]


wkładam na sucho zawiasy i sprawdzam max. kąty wychyleń:

Załącznik:
152.JPG [ 296.24 KiB | Przeglądany 3974 razy ]


Wyszło 64 stopnie.
Ster kierunku pozwoli na max. 53-55 stopni.

Po złożeniu cały model wygląda tak:

Załącznik:
158.JPG [ 391.31 KiB | Przeglądany 3974 razy ]


i waży 221,4g.

c.d.n.

Autor:  pepcio 11 [ 14 mar 2014, o 13:16 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

Model fajny, ale jego nazwa przeraża mnie.Nie możesz go nazwać np ROBBER. Niby to samo ,ale brzmi tak swojsko, po modelarsku.
Chyba, że chcesz straszyć tym modelem dzieci na lotnisku :lol: .

Autor:  Kicior [ 15 mar 2014, o 17:20 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

Chciałem, żeby nazwa odnosiła się do oryginału, ale przynajmniej ... po polsku :)

Niemniej mnie osobiście bardziej przerażało, jak kiedyś latałem małym i lekkim modelem (ok. 180g), obok boiska szkolnego i dzieci stały naokoło i prosiły: "Panie ... zrób Pan Smoleńsk"

Autor:  Kicior [ 16 mar 2014, o 17:13 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

c.d.

Dziś statecznik poziomy oraz S.W.

Nauczony doświadczeniem z wyszukiwaniem elementów do danej części - umieściłem je na formatce przy sobie ;)

Załącznik:
159.JPG [ 205.24 KiB | Przeglądany 3903 razy ]


Wszystkie - no prawie wszystkie części (za chwilkę okaże się, że jednak "prawie czynie wielką różnicę " :)) poukładałem sobie żebym wiedział co z czym łączyć.

Załącznik:
160.JPG [ 66.96 KiB | Przeglądany 3903 razy ]


I zacząłem standardowo od sklejenia ze sobą poszycia.

Wszystko ładnie - pięknie, kiedy się okazało, że przez nieuwagę nie wrzuciłem do wycięcia poprzeczek do S.W. :?
Poprawiłem w projekcie, a tymczasem dotnę je sobie ręcznie.

Załącznik:
161.JPG [ 312.85 KiB | Przeglądany 3903 razy ]


Na pierwszy rzut poszedł więc statecznik.
Skleiłem ze sobą łącznik natarcia z balsosklejki, dokleiłem do niego trapez z balsy, a resztę połączyłem na wpusty i klej CA.

Załącznik:
162.JPG [ 305.22 KiB | Przeglądany 3903 razy ]


Załącznik:
164.JPG [ 309.12 KiB | Przeglądany 3903 razy ]


Potem jeszcze małe, trapezowe wzmocnienia od góry i od dołu z balsy 3mm.

Załącznik:
166.JPG [ 306.76 KiB | Przeglądany 3903 razy ]


Przed doklejeniem poszycia przykleiłem jeszcze krawędzie natarcia z balsy 6mm:

Załącznik:
169.JPG [ 299.36 KiB | Przeglądany 3903 razy ]


Załącznik:
172.JPG [ 303.89 KiB | Przeglądany 3903 razy ]


Załącznik:
173.JPG [ 302.51 KiB | Przeglądany 3903 razy ]


Na koniec dokleiłem poszycie od góry i u dołu

Załącznik:
174.JPG [ 307.22 KiB | Przeglądany 3903 razy ]


Na koniec kawałek 5mm balsy z tyłu statecznika (znów niestety z twardego materiału), zrobiłem skosy i wyszlifowałem - aby były przyzwoite wychylenia S.W.
Waży 21,5g przy długości 37cm.
Wolałbym troszkę mniej - następnym razem kupię po prostu inną balsę.

Dodam jeszcze, że od samego początku wszystkie części: kadłub, stateczniki, stery tylko lekko / zgrubnie przecieram zostawiając finalne pylenie i szlifowanie przed samym oklejeniem modelu.
Nie mam osobnego pomieszczenia na to wykańczanie, więc jak już pylić w mieszkaniu, to raz a porządnie :)

Następnie S.W.

Największy mój dylemat przy modelu to połączenie połówek.
Oczywiście zaplanowałem sobie wcześniej jak go zrobię, ale nie byłem pewien jak to wyjdzie wagowo i wytrzymałościowo.

Elementem, który ma za zadanie przenosić siłę skrętną jest połączenie: laminat - balsokslejka - laminat, sklejony żywicą epoksydową.

Załącznik:
176.JPG [ 303.55 KiB | Przeglądany 3903 razy ]


Po sklejeniu muszę przyznać, że jest NIESAMOWICIE sztywny.
Jedyną rzeczą, która mnie powstrzymuje przed zastosowaniem tego rozwiązania jest waga tego elementu: 10,5g już po wywierceniu 8 otworów o śr 6mm, dla odchudzenia.

Postanowiłem jeszcze chwilę nad tym pomyśleć i albo:

- zrobić element zgodnie z planem
- zastosować jakiś inny materiał zamiast cięzkiego laminatu (węgiel, etc)
- wdrożyć oddzielny napęd obydwu połówek

Tak więc tymczasem S.W. zaczeka na wynik przemyśleń, ale pokażę mimo wszystko jak wyglądałoby połączenie wszystkich elementów:

Załącznik:
177.JPG [ 295.24 KiB | Przeglądany 3903 razy ]


Oczywiście także i tu zrobiłem specjalny szablon na wstawienie nóżek żeber, aby wszystko skleić ze sobą prosto...

Załącznik:
179.JPG [ 300.98 KiB | Przeglądany 3903 razy ]


Załącznik:
181.JPG [ 302.45 KiB | Przeglądany 3903 razy ]


A na wierzch oczywiście poszycie, które złączy wszystko w jedną całość.

Autor:  Kicior [ 21 mar 2014, o 00:51 ]
Tytuł:  Re: "Bandyta" - czyli kolejny model a'la PA

Prace koncepcyjne nad S.W trwają, marzec niedługo się kończy, dziś nastała kalendarzowa wiosna, więc.... czas na skrzydła.

Zgromadziłem więc poprzeczki dolne:

Załącznik:
183.JPG [ 310.21 KiB | Przeglądany 3869 razy ]


Poprzeczki górne:

Załącznik:
184.JPG [ 307.93 KiB | Przeglądany 3869 razy ]

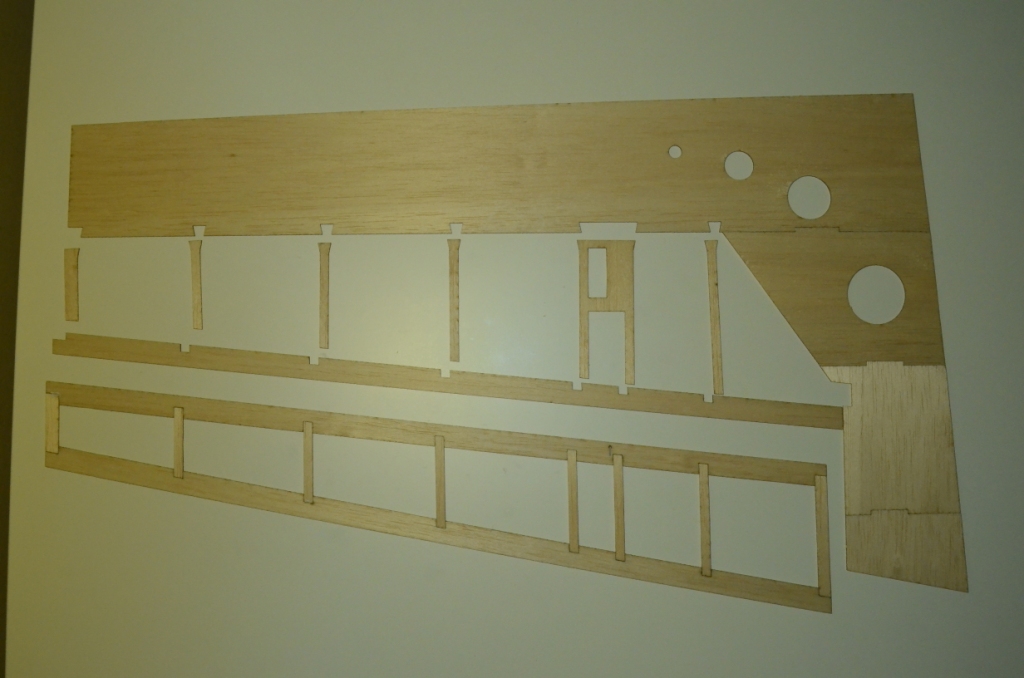

Poszycie dolne

Załącznik:
185.JPG [ 320.13 KiB | Przeglądany 3869 razy ]


Poszycie górne

Załącznik:
188.JPG [ 310.73 KiB | Przeglądany 3869 razy ]


I skleiłem to wszystko ze sobą.

Załącznik:
189.JPG [ 414.68 KiB | Przeglądany 3869 razy ]


Następnie elementy balsosklejkowe i jeden balsowy (u dołu):

Załącznik:
190.JPG [ 311.34 KiB | Przeglądany 3869 razy ]

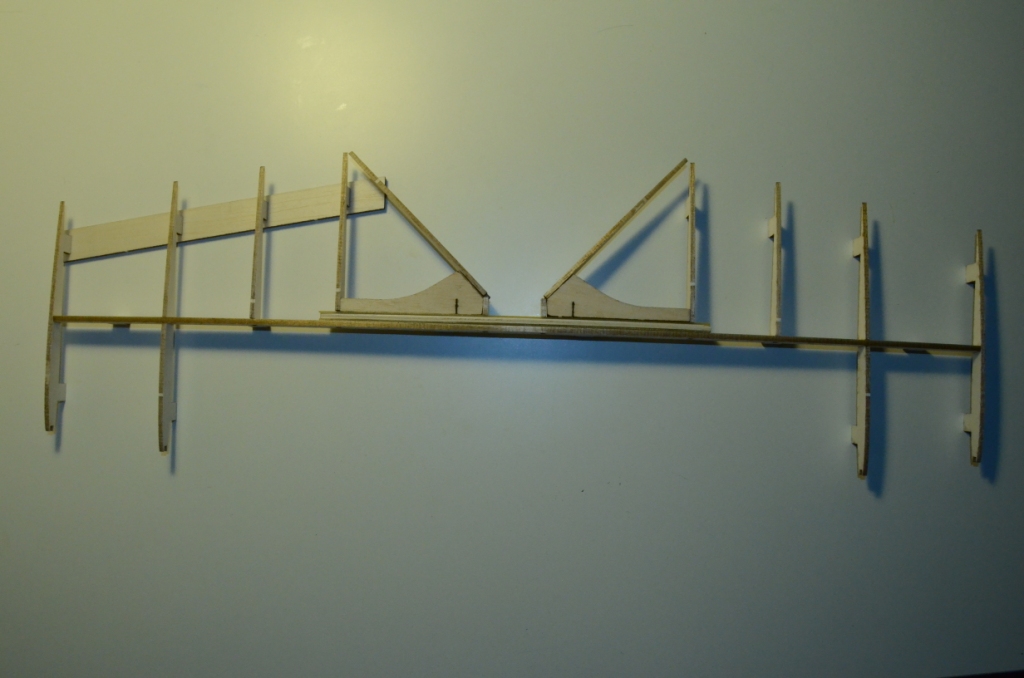

Żebra (na końcu skrzydła przewidziałem 2 szt sklejone ze sobą):

Załącznik:
191.JPG [ 312.66 KiB | Przeglądany 3869 razy ]

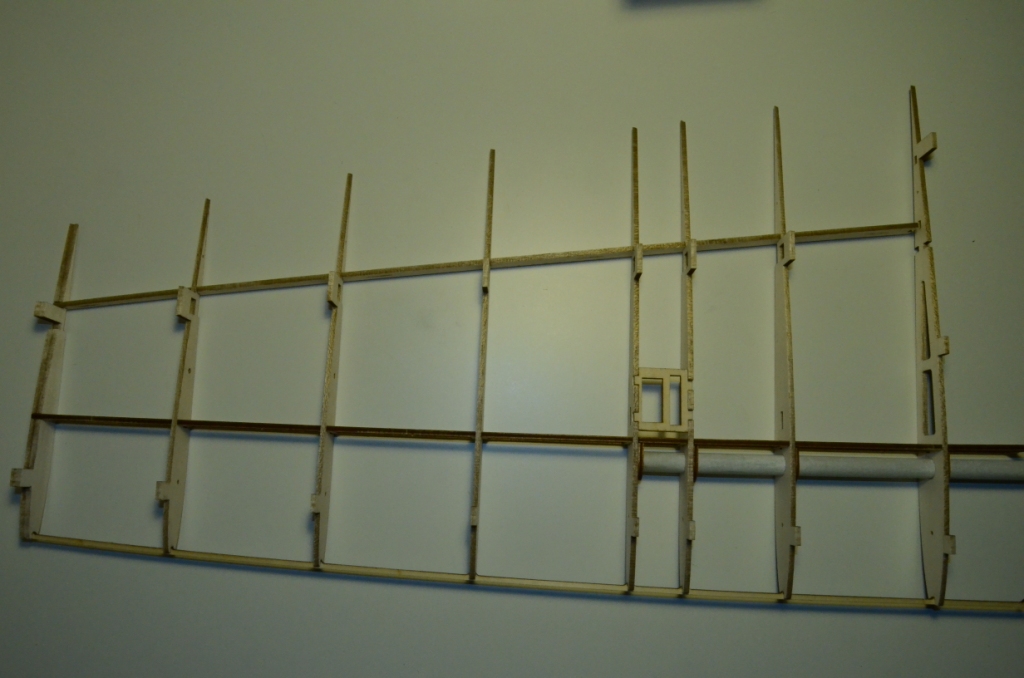

na razie wstawiłem je do podłużnicy i przygotowałem wzmocnienia na kieszeń bagnetu i półkę na serwo.

Załącznik:
192.JPG [ 303.72 KiB | Przeglądany 3869 razy ]

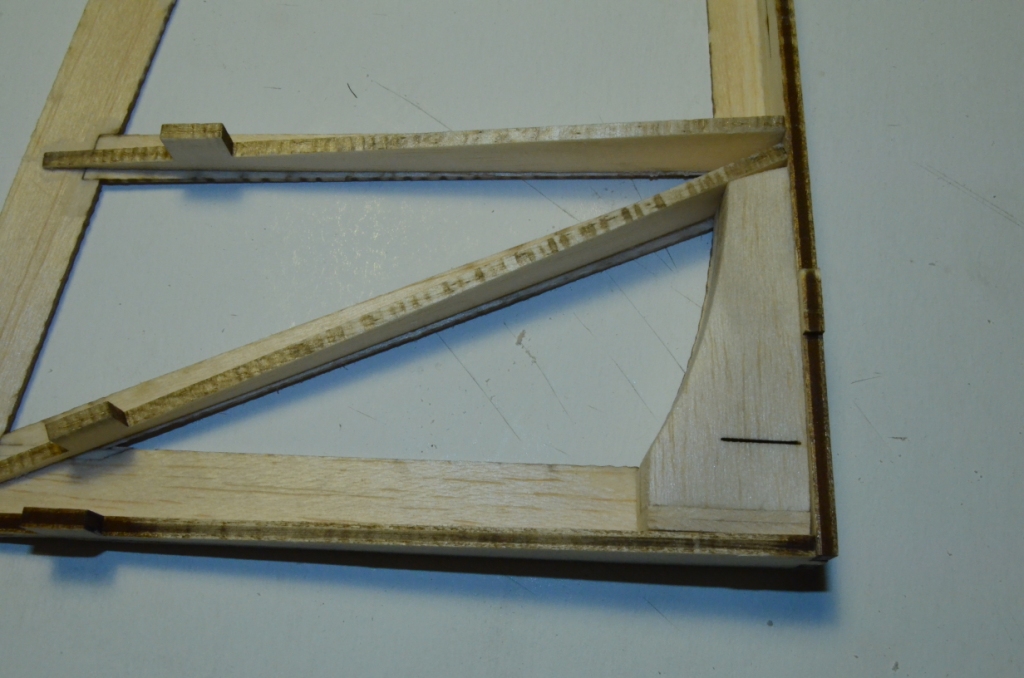

Wkleiłem wzmocnienia dokładnie na otworach - oprócz ostatniego, którego pozycję ustali dopiero kieszeń na bagnet.

Załącznik:
193.JPG [ 312.57 KiB | Przeglądany 3869 razy ]


Żeby żebra zaczęły się ustawiać prosto i pod kątem 90 stopni w stosunku do podłożnicy - wstawiłem na razie na sucho krawędź natarcia z balsosklejki i wtedy dokleiłem ostatnie wzmocnienie.

Załącznik:
194.JPG [ 311.56 KiB | Przeglądany 3869 razy ]


Potem dołożyłem do tego balsową krawędź natarcia lotek i przykleiłem półkę serwa:

Załącznik:
195.JPG [ 323.37 KiB | Przeglądany 3869 razy ]


Załącznik:
196.JPG [ 322.25 KiB | Przeglądany 3869 razy ]


Tymczasowo wyjąłem pierwsze (balsokslejkowe) żebro oraz rozpórkę ustalającą kąty pomiędzy pierwszym, a drugim żebrem.
Teoretycznie wszystko powinno ładnie pasować, niemniej kiedyś przykleiłem wszystko już w tym momencie i okazało się, że kąt pierwszego żebra nie był dobry i "odjechało mi od boczku kadłuba dosyć sporo.
Tak więc teraz najpierw przymierzę wszystko do kadłuba, na koniec wkleję na CA.

Załącznik:
197.JPG [ 319.12 KiB | Przeglądany 3869 razy ]


Nauczony doświadczeniem ze S.K. pomierzyłem jeszcze czy wszystkie kąty pomiędzy żebrami a środkową podłużnicą wynoszą 90 stopni.

Wstawiłem dodatkowo cienki element z węgla 0,5mm x 3mm zabezpieczający przed rozciąganiem skrzydła (choć teraz już nie jestem pewien, czy był potrzebny) i jako że konstrukcja skrzydła jest już spasowana - zakropliłem wszystko klejem CA.

Załącznik:
199.JPG [ 331.87 KiB | Przeglądany 3869 razy ]


I na dziś tyle :)

Strona 3 z 6 Strefa czasowa UTC+2godz.
Powered by phpBB® Forum Software © phpBB Group
http://www.phpbb.com/
