Autor:  greg2804 [ 31 lip 2013, o 22:55 ]
Tytuł:  Re: Energy 3d

Przemo ale narzuciłeś tempo:) świetna robota. Niestety ja nie dam rady dotrzymać ci tempa ponieważ jak mogę budować dopiero jak moje dzieciątko idzie spać wiec mam jakieś 1,5 godzinki dziennie.

Autor:  greg2804 [ 3 sie 2013, o 22:06 ]
Tytuł:  Re: Energy 3d

wczoraj i dzisiaj znalazłem troszeczkę czasu żeby kontynuować pracę a właściwie zacząć od początku ponieważ pierwsze skrzydło uległo zniszczeniu ( moja córka uczyła się latać :) ) ale nie ma tego złego co by na dobre nie wyszło, poprawiłem przekładki pomiędzy żeberkami ( słoje pionowo ) na dzień dzisiejszy skrzydło wygląda następująco
Załącznik:
DSC_0693.jpg [ 258.13 KiB | Przeglądany 3810 razy ]

Załącznik:
DSC_0695.jpg [ 465.8 KiB | Przeglądany 3810 razy ]

a tu przymiarka serwa
Załącznik:
DSC_0694.jpg [ 457.44 KiB | Przeglądany 3810 razy ]

Załącznik:
DSC_0696.jpg [ 456.39 KiB | Przeglądany 3810 razy ]

Autor:  przemo [ 4 sie 2013, o 09:49 ]
Tytuł:  Re: Energy 3d

Zmierz sobie rozstaw żeber środkowych między które wchodzi kadłub w moim przypadku po wycięciu boków kadłuba i wręg okazało się że kadłub jest za szeroki o jakieś 1.5 mm i musiałem szlifować wręgi. Albo drobny błąd w planach albo coś mi się źle wydrukowało ale pewnie wina leży po mojej stronie :p ... skrzydło mam gotowe brakuje mi tylko lotek i zakończeń skrzydła. Niebawem wrzucę jakieś zdjęcia.

Autor:  greg2804 [ 4 sie 2013, o 11:42 ]
Tytuł:  Re: Energy 3d

U mnie wyszedł wymiar dokładnie 65 mm tak jak na planach więc musiało ci coś uciec podczas klejenia. Czekan na jakieś twoje fotki :) mnie teraz tydzień nie będzie wiec znowu będzie postój w budowie

Autor:  przemo [ 5 sie 2013, o 21:52 ]
Tytuł:  Re: Energy 3d

Aktualizuje stan pracy nad modelem :)
Cały czas do przodu :)
może najpierw od skrzydła choć za wiele się w nim nie zmieniło za wyjątkiem doklejenia zakończeń choć czeka je jeszcze obróbka mechaniczna ;)
Załącznik:
DSCN4817.JPG [ 92.32 KiB | Przeglądany 3754 razy ]


gniazdo na serwo lotki
Załącznik:
DSCN4816.JPG [ 120.01 KiB | Przeglądany 3754 razy ]


Od piątku powoli zacząłem działać coś przy kadłubie z racji że coś mi się plany chyba źle posklejały i wyszło mi delikatne przekłamanie o 1,5 mm wyciąłem wręgi kadłuba ze sklejki 1,5 mm i 2 mm co by się przekonać że skrzydło wejdzie w wyznaczone miejsce w kadłubie ... komplet prawie wszystkich wyciętych wręg
Załącznik:
DSCN4804.JPG [ 162.12 KiB | Przeglądany 3754 razy ]


oczywiście zrobiłem od razu mocowanie pod silnik na nakrętkach kłowych M3

Załącznik:
DSCN4808.JPG [ 127.62 KiB | Przeglądany 3754 razy ]


od strony kadłuba

Załącznik:
DSCN4807.JPG [ 107.46 KiB | Przeglądany 3754 razy ]

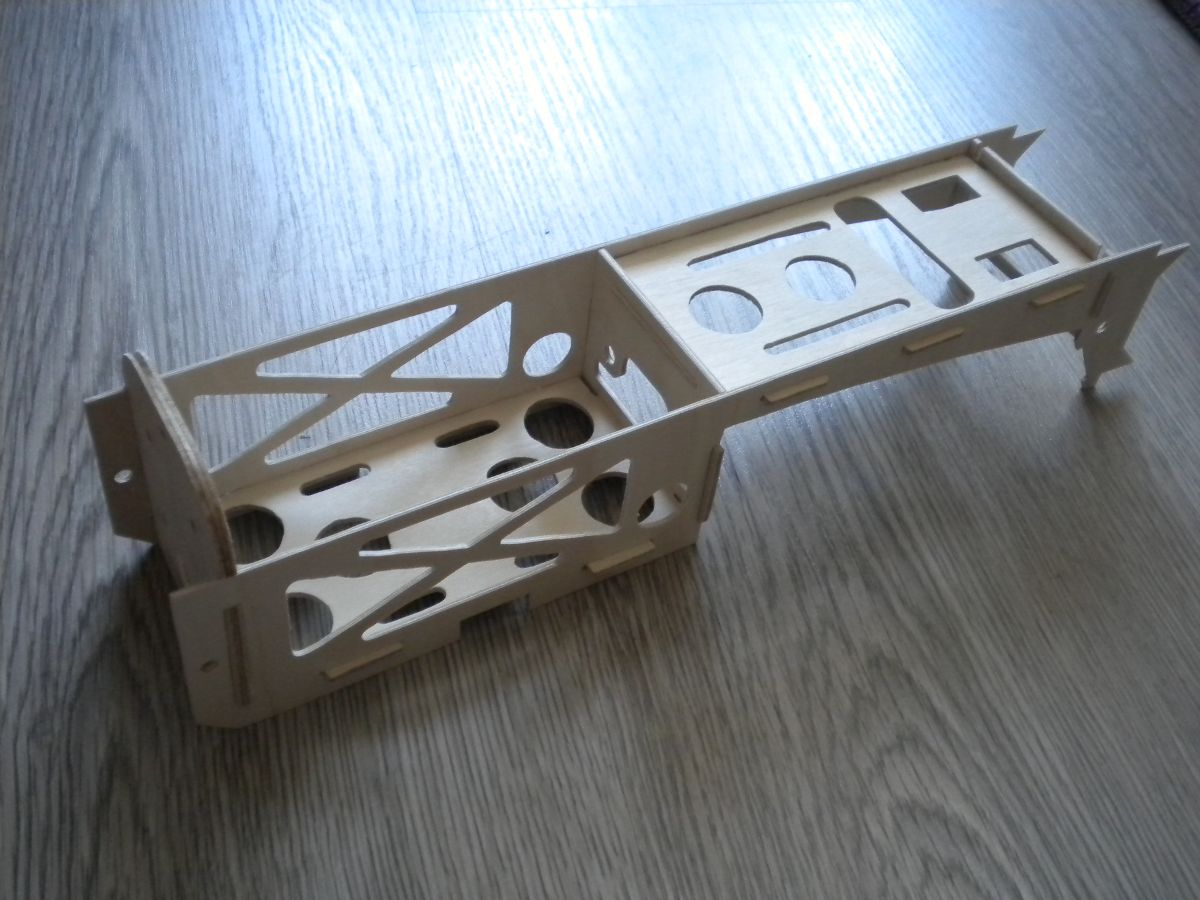

przymiarka wszystkich części przed klejeniem


Załącznik:
DSCN4809.JPG [ 139.79 KiB | Przeglądany 3754 razy ]


... potem nastąpiło klejenie a po klejeniu tak się rozpędziłem że nawet nie wiem kiedy poszły pod brzeszczot jeszcze cztery wręgi a ucięcie do wymiaru czterech listew sosnowych 3x5 też nie zajęło dużo czasu więc kadłub wygląda tak na obecną chwilę :P

Załącznik:
DSCN4812.JPG [ 106.82 KiB | Przeglądany 3754 razy ]


Załącznik:
DSCN4813.JPG [ 116.59 KiB | Przeglądany 3754 razy ]


i na koniec delikatna przymiarka skrzydła do kadłuba ... obecna waga modelu w tym stanie to 187 g ...
Załącznik:
DSCN4818.JPG [ 139.99 KiB | Przeglądany 3754 razy ]

CDN ...

Autor:  przemo [ 10 sie 2013, o 10:49 ]
Tytuł:  Re: Energy 3d

Prace nad Energy posunęły się co nie co do przodu ...
garb oklejony balsą 1,5 mm i wyszlifowany, zrobiłem gniazda pod stateczniki i spód kadłuba wyklejony balsą 1,5 mm
Załącznik:
DSCN4829.JPG [ 114.41 KiB | Przeglądany 3706 razy ]


Zabudowany koniec kadłuba oraz wklejone bowdeny i wyszlifowane (zdjęcie jeszcze zrobione po szpachlowaniu ale przed szlifowaniem) Bowdeny wklejałem na soudalu, który ładnie wypełnił szczeliny wokół nich
Załącznik:
DSCN4830.JPG [ 136.49 KiB | Przeglądany 3706 razy ]


Wyciąłem wręgi kabiny ze sklejki 2 mm

Załącznik:
DSCN4826.JPG [ 131.35 KiB | Przeglądany 3706 razy ]


a reszta to już tylko docięcie i wklejenie listew sosnowych 3x3 mm
Załącznik:
DSCN4836.JPG [ 140.67 KiB | Przeglądany 3706 razy ]

przymiarka kabiny

Załącznik:
DSCN4835.JPG [ 124.1 KiB | Przeglądany 3706 razy ]

Powoli trzeba pomyśleć już nad rozmieszczeniem oświetleniem i tutaj muszę się uśmiechnąć do pewnego użytkownika naszego forum :P może przeczyta a jak nie to się zadzwoni :lol:
a dodam że bowden przesuwa się bez jakich problemów ;)

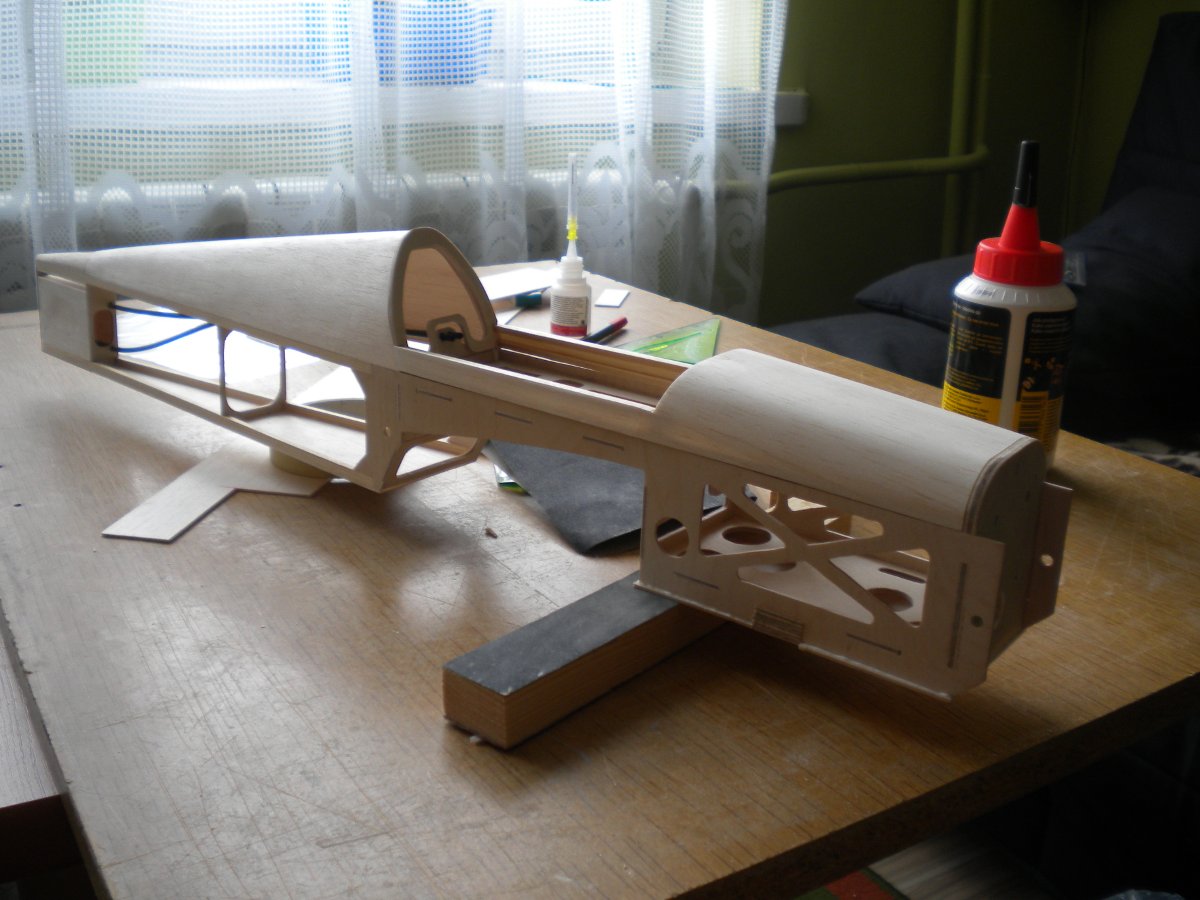

Okleiłem kabinę balsą 1,5 mm i
Załącznik:
DSCN4842.JPG [ 157.42 KiB | Przeglądany 3706 razy ]

pojawiły się pewne wątpliwości odnośnie mocowanie kabiny do kadłuba ... w poradniku z budowy jest pokazane jak zrobić mocowanie za pomocą kawałka butelki po napoju ale za bardzo nie podoba mi się taki sposób mocowania i zdecydowałem się na magnesy neodymowe. W klapce wkleiłem poprzeczkę a w poprzeczkę magnes neodymowy okrągły o średnicy 8 mm
Załącznik:
DSCN4852.JPG [ 112.85 KiB | Przeglądany 3694 razy ]


od strony kadłuba też zrobiłem mocowanie na magnes neodymowy o identycznej średnicy

Załącznik:
DSCN4851.JPG [ 122.34 KiB | Przeglądany 3694 razy ]


Kabina na miejscu trzyma bardzo mocno
Załącznik:
DSCN4850.JPG [ 156.07 KiB | Przeglądany 3694 razy ]

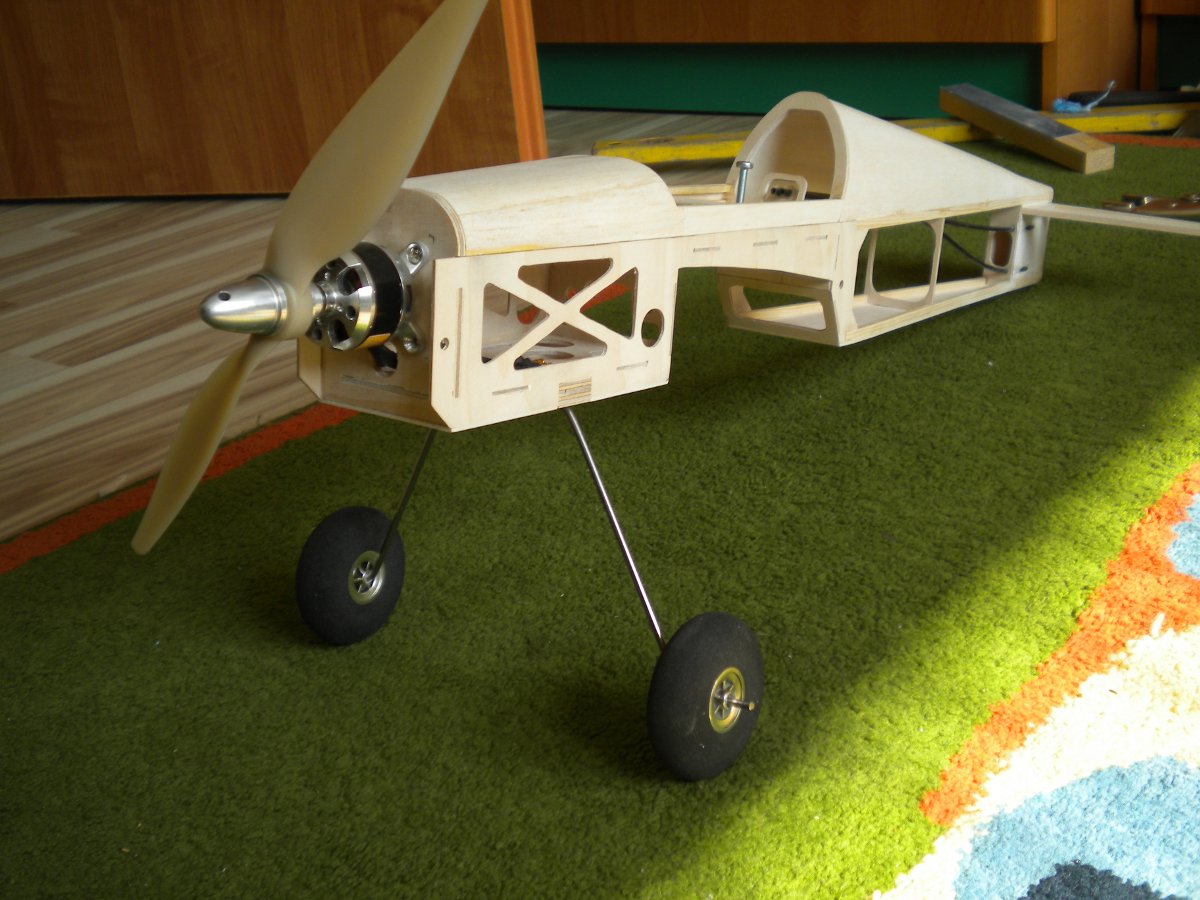

Energy dostało dzisiaj podwozie z drutu 3 mm i pierwszy raz stanęło na nogi
Załącznik:
DSCN4849.JPG [ 194.67 KiB | Przeglądany 3694 razy ]


Załącznik:
DSCN4853.JPG [ 181.57 KiB | Przeglądany 3694 razy ]

podwozie jeszcze do poprawy bo jakieś takie pokraczne się wydaje i stanowczo za szeroki i ciut za wysokie, obecnie końcówka śmigła jest nad ziemią jakieś 7 cm a zrobię tak od 6 do 5 cm ...
CDN ...

Autor:  przemo [ 12 sie 2013, o 13:25 ]
Tytuł:  Re: Energy 3d

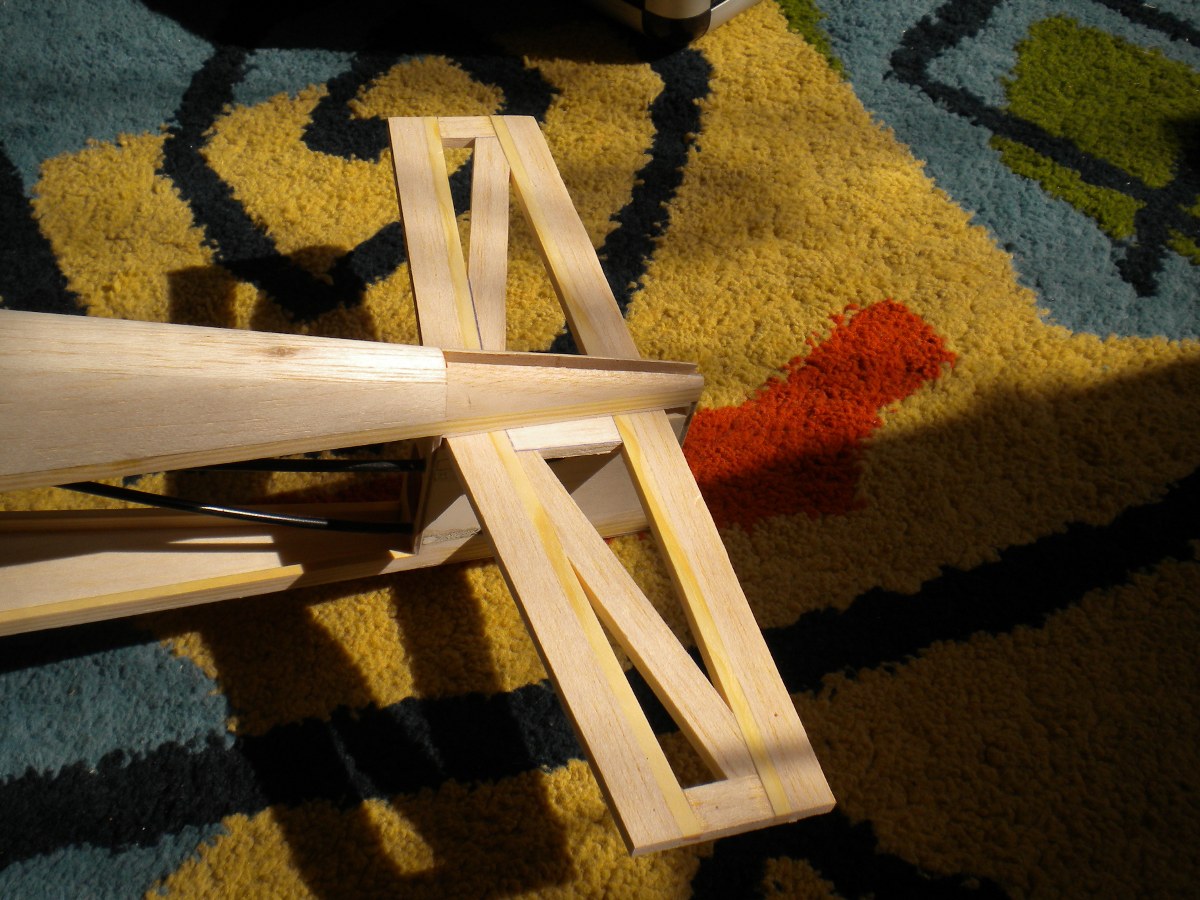

Zabrałem się za usterzenie ... jako pierwszy zrobiłem statecznik poziomy i pierwsza przymiarka do kadłuba
Załącznik:
DSCN4856.JPG [ 243.27 KiB | Przeglądany 3670 razy ]


potem zrobiłem dwie połówki SW
Załącznik:
DSCN4854.JPG [ 187.42 KiB | Przeglądany 3670 razy ]


Z drutu stalowego 1,5 mm wykonałem łącznik połówek SW
Załącznik:
DSCN4855.JPG [ 276.45 KiB | Przeglądany 3670 razy ]

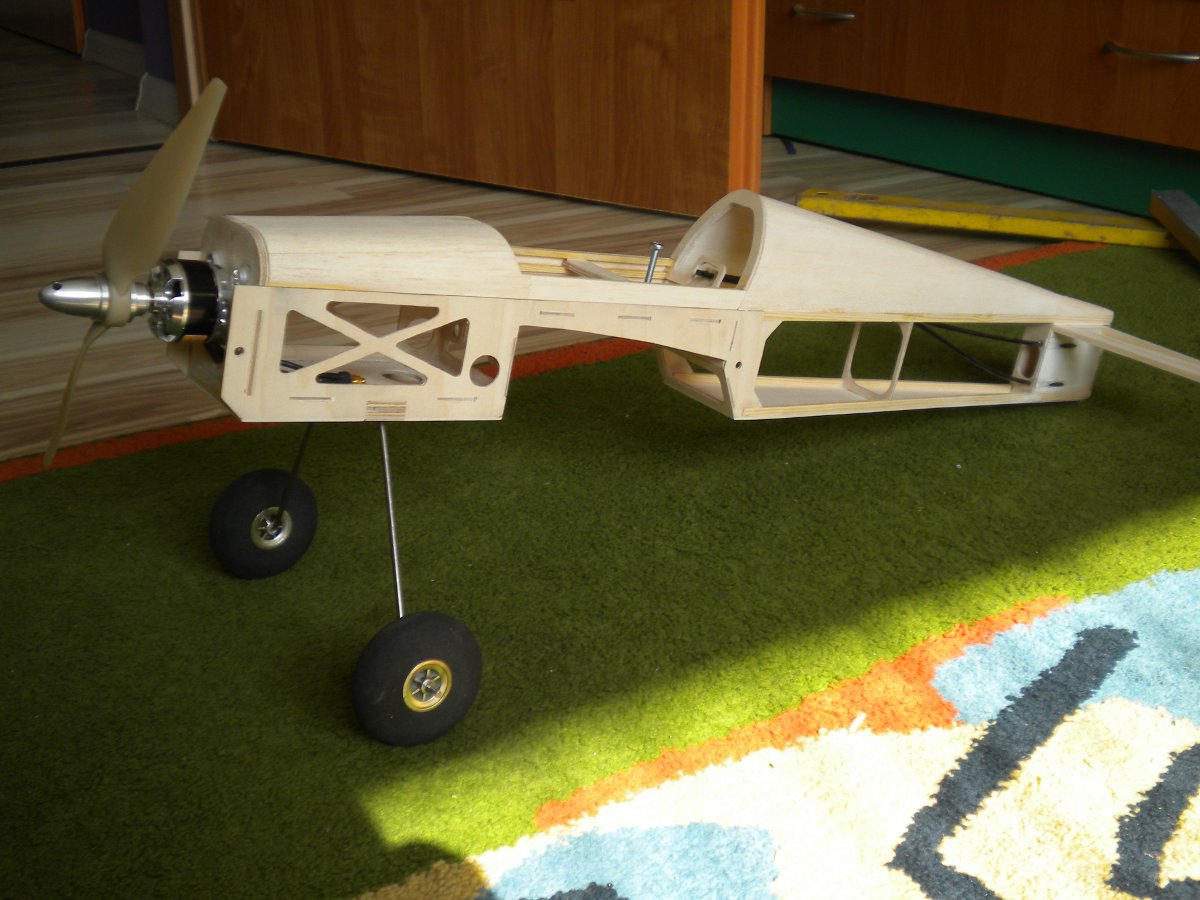

I przerobiłem podwozie i teraz jestem usatysfakcjonowany i nie wygląda już jak pokraka.
Załącznik:
DSCN4858.JPG [ 182.11 KiB | Przeglądany 3670 razy ]


Załącznik:
DSCN4859.JPG [ 166.54 KiB | Przeglądany 3670 razy ]


Fundusze na ten miesiąc się powoli kończą więc zabieram się za rozmieszczenie oświetlenia w modelu. Wybrałem już wstępnie kolor i zdecydowałem się nafolię oracover transparent fluorescent yellowhttp://cyber-fly.pl/pl/p/Folia-Oracover-Transparent-fluorescent-yellow/3650 sądzę że 2 metry foli starczy mi na cały model i zostanie na ewentualne poprawki ;)
do tego będą wstawki z foli w białą niebieską szachownicę i napis na skrzydle od góry i dołu
Załącznik:
Bez tytułu.png
Bez tytułu.png [ 12.31 KiB | Przeglądany 3670 razy ]


a na SK
Załącznik:
gw.png [ 7.37 KiB | Przeglądany 3670 razy ]


CDN

Autor:  przemo [ 15 sie 2013, o 10:03 ]
Tytuł:  Re: Energy 3d

Model będzie miał oświetlenie więc powoli zacząłem rozmieszczać je w modelu. Na pierwszy ogień poszedł "reflektor" ze światłami do lądowania. Wykonałem go większości z balsy tylko wręga trzymająca diody jest ze sklejki 1,5 mm. Środek reflektora wyklejony jest taśmą aluminiową dla lepszego rozproszenia światła.
Załącznik:
DSCN4864.JPG [ 88.49 KiB | Przeglądany 3609 razy ]


Załącznik:
DSCN4866.JPG [ 129.56 KiB | Przeglądany 3609 razy ]


Już po oszlifowaniu i pierwsza przymiarka do kadłuba
Załącznik:
DSCN4880.JPG [ 116.13 KiB | Przeglądany 3609 razy ]


Załącznik:
DSCN4881.JPG [ 132.77 KiB | Przeglądany 3609 razy ]


Model będzie żółty a zdobienia niebieskie więc mój "refelktor" też jest niebieski
Załącznik:
DSCN4895.JPG [ 128.22 KiB | Przeglądany 3609 razy ]


a tak to mniej więcej będzie świecić ;)
Załącznik:
DSCN4905.JPG [ 147.39 KiB | Przeglądany 3609 razy ]


W skrzydle będą światła pozycyjne czyli prawa strona kolor zielony lewa strona kolor czerwony. Diody będą skierowane ku dołowi a zrobiłem takie o to mocowanie diod w skrzydle
Załącznik:
DSCN4869.JPG [ 130.62 KiB | Przeglądany 3609 razy ]


Załącznik:
DSCN4870.JPG [ 131.6 KiB | Przeglądany 3609 razy ]


Załącznik:
DSCN4871.JPG [ 156.11 KiB | Przeglądany 3609 razy ]


Mocowanie podwozia do kadłuba
Załącznik:
DSCN4893.JPG [ 160.91 KiB | Przeglądany 3609 razy ]


Dalszy postęp prac na skrzydłem ... pozostały tylko lotki do zrobienia
Załącznik:
DSCN4890.JPG [ 154.39 KiB | Przeglądany 3609 razy ]


Załącznik:
DSCN4891.JPG [ 166.16 KiB | Przeglądany 3609 razy ]


Skleiłem statecznik pionowy wraz z SK
Załącznik:
DSCN4889.JPG [ 132.23 KiB | Przeglądany 3609 razy ]


CDN ...

Autor:  przemo [ 20 sie 2013, o 11:23 ]
Tytuł:  Re: Energy 3d

Aktualizacja :)
Zrobiony SK i SW
Załącznik:
DSCN4916.JPG [ 180.77 KiB | Przeglądany 3572 razy ]


Powoli zabrałem się za tworzenie owiewki kabiny ... coś czego najbardziej nie lubię. Skleiłem parę warstw balsy 15 mm z sobą i dopasowałem klocek do kabiny
Załącznik:
DSCN4910.JPG [ 109.2 KiB | Przeglądany 3572 razy ]


Załącznik:
DSCN4911.JPG [ 118.69 KiB | Przeglądany 3572 razy ]


Potem klocek w rzucie bocznym odrysowałem na kartce papieru i przygotowałem profil kabiny który potem przeniosłem na przyszłe kopyto
Załącznik:
DSCN4914.JPG [ 86.17 KiB | Przeglądany 3572 razy ]

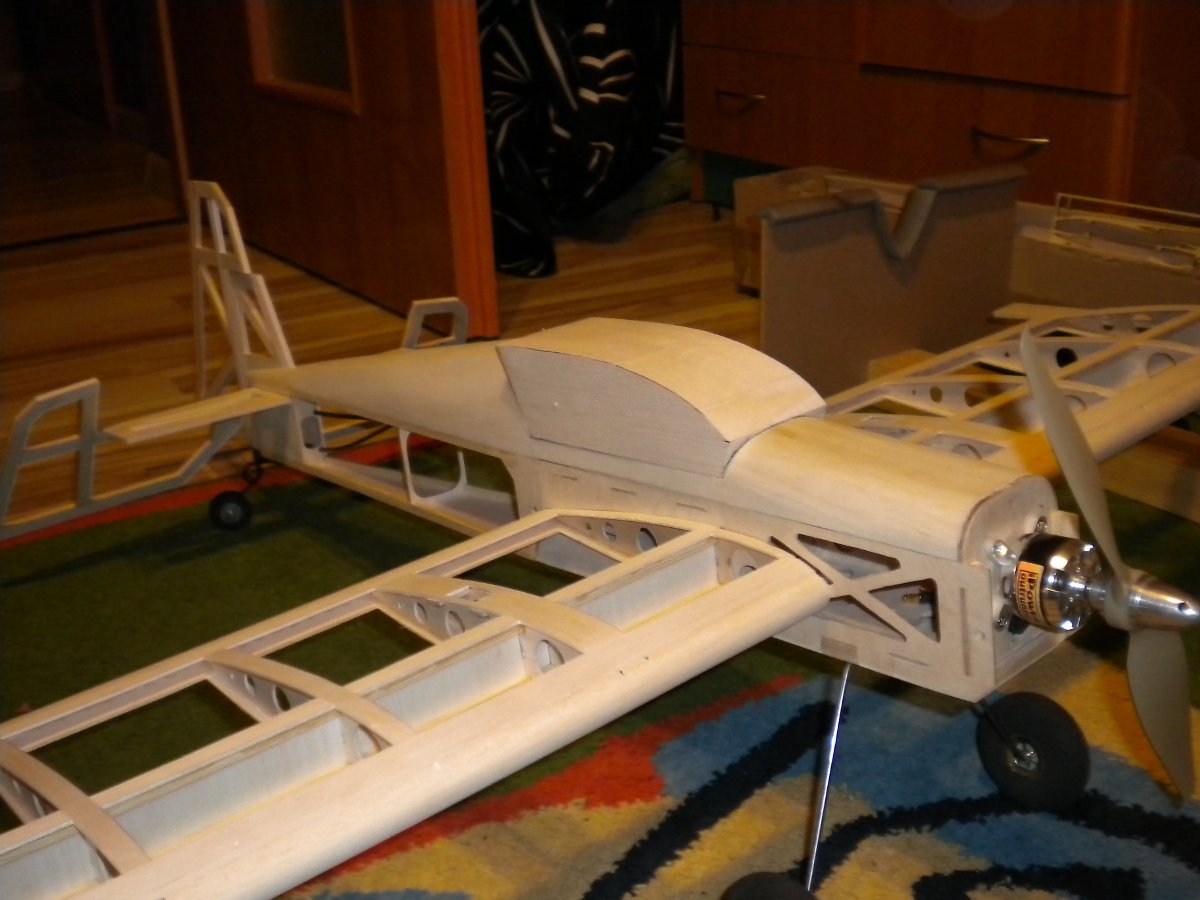

Szybka przymiarka
Załącznik:
DSCN4918.JPG [ 126.23 KiB | Przeglądany 3572 razy ]


Za pomocą szlifierki taśmowej zeszlifowałem nadmiar balsy z kopyta ... szlifierka mój nowy zakup i jest strzałem w dziesiątkę :)
Załącznik:
DSCN4920.JPG [ 188.88 KiB | Przeglądany 3572 razy ]


Kolejna przymiarka kopyta
Załącznik:
DSCN4922.JPG [ 139.34 KiB | Przeglądany 3572 razy ]


Następnie poszedł w ruch nożyk do tapet i kopyto nabrało coś kształtu
Załącznik:
DSCN4933.JPG [ 113.22 KiB | Przeglądany 3572 razy ]


Po nożu przyszedł czas na papier ścierny i ręczną obróbkę i kopyto nabrało w końcu wygląda
Załącznik:
DSCN4941.JPG [ 142.15 KiB | Przeglądany 3572 razy ]


Dalsze pracę nad kopyto
Załącznik:
DSCN4943.JPG [ 121.05 KiB | Przeglądany 3572 razy ]


Załącznik:
DSCN4945.JPG [ 152.04 KiB | Przeglądany 3572 razy ]


Załącznik:
DSCN4947.JPG [ 137.65 KiB | Przeglądany 3572 razy ]


Wersja finalna kopyta
Załącznik:
DSCN4956.JPG [ 159.72 KiB | Przeglądany 3572 razy ]


A w między czasie gdy schnął klej na kopycie skleiły się lotki
Załącznik:
DSCN4944.JPG [ 165.61 KiB | Przeglądany 3572 razy ]


Ogólnie mam zamiar zrobić owiewkę z jakiegoś niebieskawego ale przeźroczystego peta ale najpierw muszę znaleźć odpowiednią butelkę. Z racji że poszukiwania mogą troszeczkę potrwać to postanowiłem zastosować już sprawdzoną butelkę 2 l po Coli Original z Biedronki. Butelka duża i co ważne dość miękka, dobrze się obkurcza i nie posiada żadnych tłoczeń.
Zaraz po obkurczeniu butelki na kopycie ... pierwsza próba i wyszło od razu :shock: no coś pięknego
Załącznik:
DSCN4950.JPG [ 167.09 KiB | Przeglądany 3572 razy ]

Autor:  przemo [ 20 sie 2013, o 11:26 ]
Tytuł:  Re: Energy 3d

Przepraszam że post zaraz pod postem ale zdjęcia już mi się nie ładowały
Owiewka ściągnięta z kopyta jeszcze przed przycięciem
Załącznik:
DSCN4955.JPG [ 118.46 KiB | Przeglądany 3572 razy ]

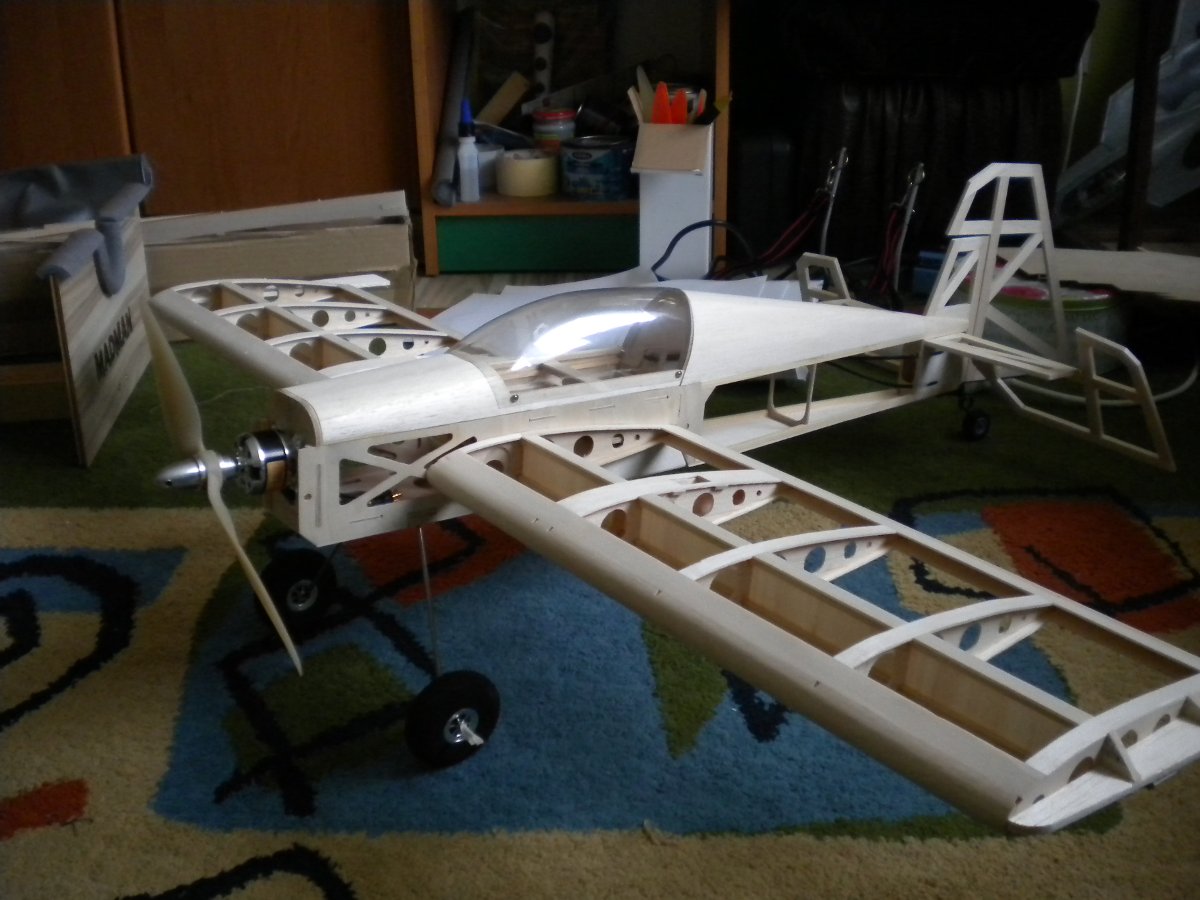

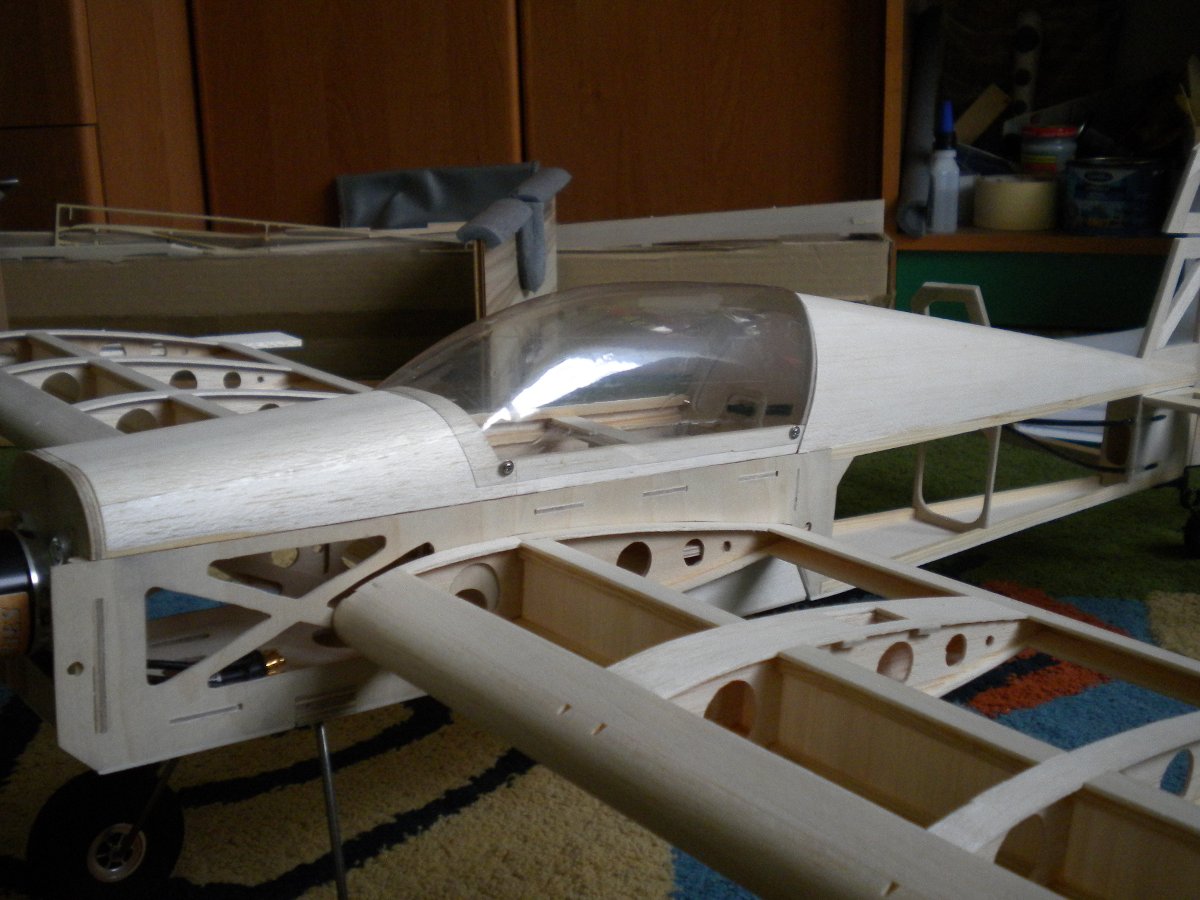

I w końcu na swoim miejscu :D
Załącznik:
DSCN4965.JPG [ 120.96 KiB | Przeglądany 3572 razy ]


Załącznik:
DSCN4966.JPG [ 159.74 KiB | Przeglądany 3572 razy ]


Załącznik:
DSCN4967.JPG [ 153.15 KiB | Przeglądany 3572 razy ]


CDN
