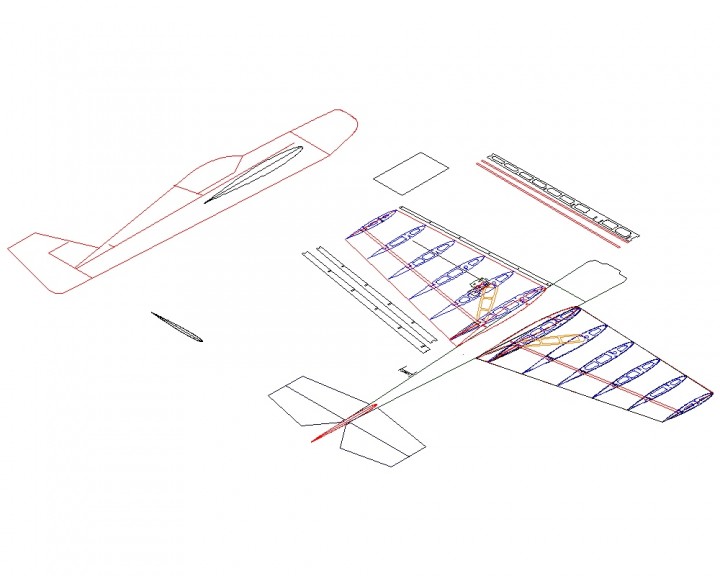

Przeglądając net trafiłem na Extrę 260 znanej firmy PA. Ponieważ finansowo model jest poza moim zasięgiem postanowiłem zrobić podobny, podobny a nie plagiat. W kwestii skrzydeł są bardzo podobne bo nic więcej nie bardzo da się wykombinować, po prostu większość modeli tego typu ma podobne rozwiązania. Generalnie w 99% będą składały się z balsy z dwoma wzmocnieniami ze sklejki 0.8mm. Nie wiem jaki profil stosują inne firmy ale ja jestem wierny NACA 63012. Usterzenie będzie na NACA 0008. Tyle o skrzydłach, kadłub będę chciał maksymalnie odchudzić. Myślę nad wręgami z balsy 1,5mm laminowanymi obustronnie tkaniną 20-tką ale to takie plany. W 4 godziny powstało to co na screenie. Sam kadłub podobny bardziej do prawdziwej Extry niż jakiegokolwiek modelu.


Załączniki:

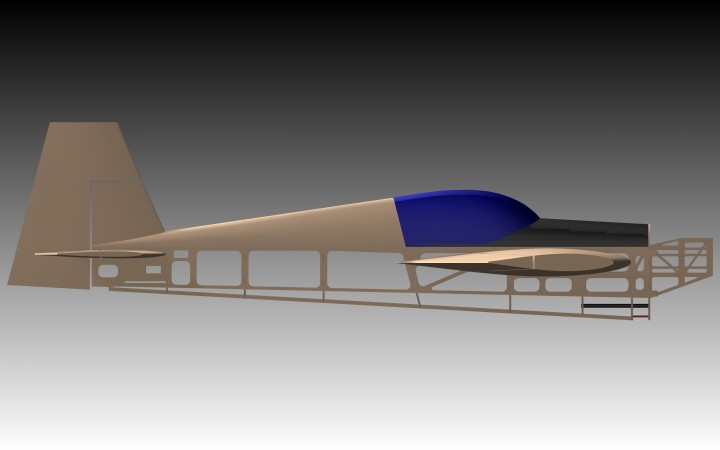

extra 1250 tc 3d.JPG
extra 1250 tc 3d.JPG [ 41.01 KiB | Przeglądany 20517 razy ]

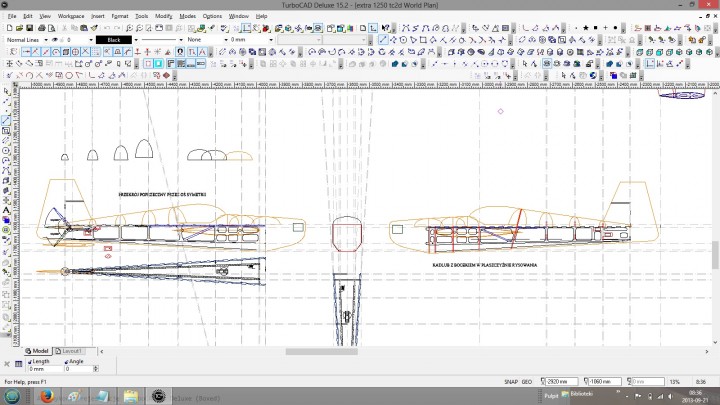

extra 1250 tc2d.JPG
extra 1250 tc2d.JPG [ 145.42 KiB | Przeglądany 20622 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 19 wrz 2013, o 18:36
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3022
Lokalizacja: Warszawa
Trochę dorysowałem ale niewiele bo mi się nie bardzo chce mówiąc szczerze.


Załączniki:

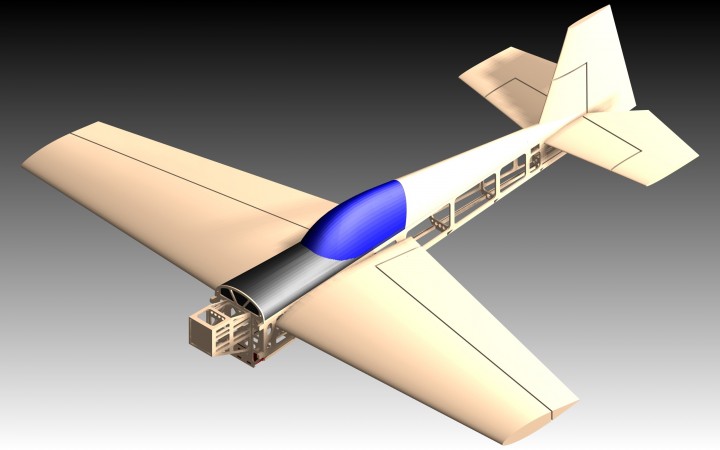

extra tc.jpg
extra tc.jpg [ 419.13 KiB | Przeglądany 20478 razy ]
Na górę
 Wyświetl profil

Paweł
Post: 19 wrz 2013, o 18:59
Offline
Administrator
Awatar użytkownika

Rejestracja: 3 kwie 2013, o 13:14
Posty: 562
Lokalizacja: Warszawa
Milo mnie już lekko doświadczył, więc Ty też kontynułuj ;) .... :lol: A co tam, możesz się znęcać nad emerytem... :lol: :lol: :lol:

_________________
Pozdrawiam :)
Paweł
SAM 18-016
Na górę
 Wyświetl profil

slawekmod
Post: 21 wrz 2013, o 09:41
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3022
Lokalizacja: Warszawa
Dasz radę :)

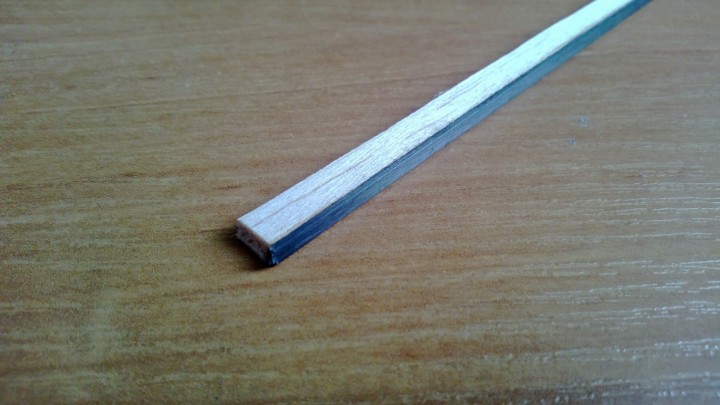

Zacząłem rysować wręgi. Ponieważ model chcę maksymalnie odchudzić zamiast sklejkowych wzmocnień dołu kadłuba zrobię węglowe i na tą okoliczność sprawdziłem sztywność takiego rozwiązania. Jest ok.


Załączniki:
WP_20130921_001.jpg [ 620.21 KiB | Przeglądany 20442 razy ]

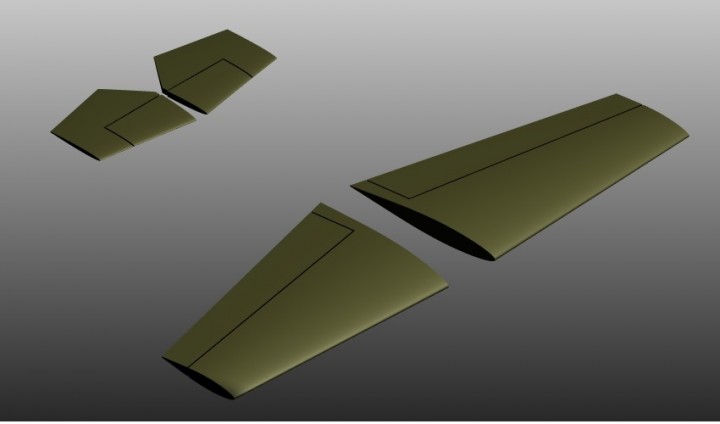

extra 125.jpg
extra 125.jpg [ 425.23 KiB | Przeglądany 20442 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 21 wrz 2013, o 21:31
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3022
Lokalizacja: Warszawa

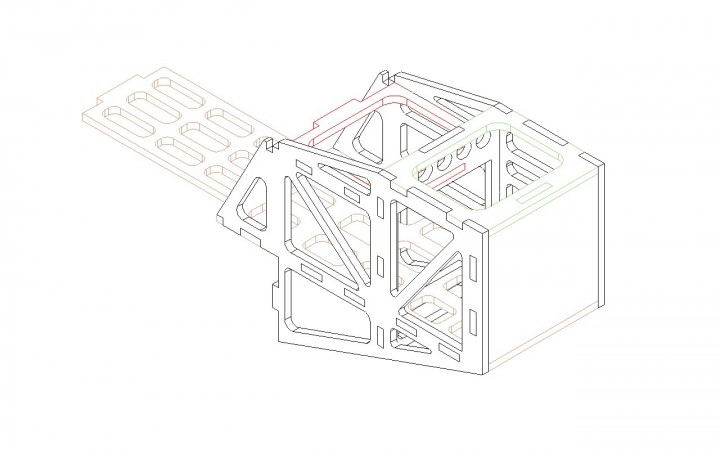

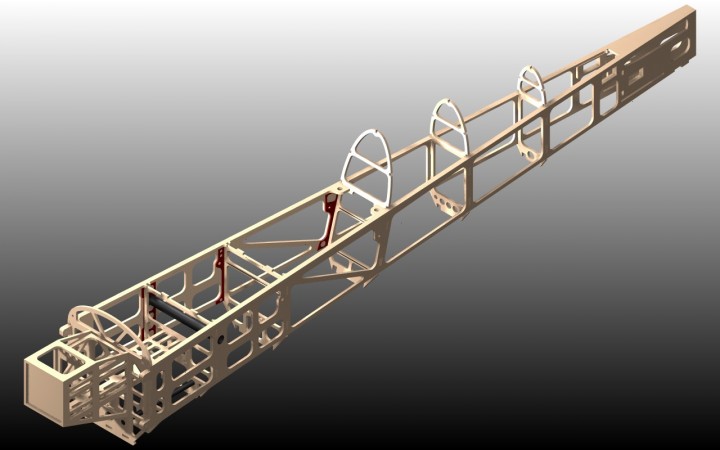

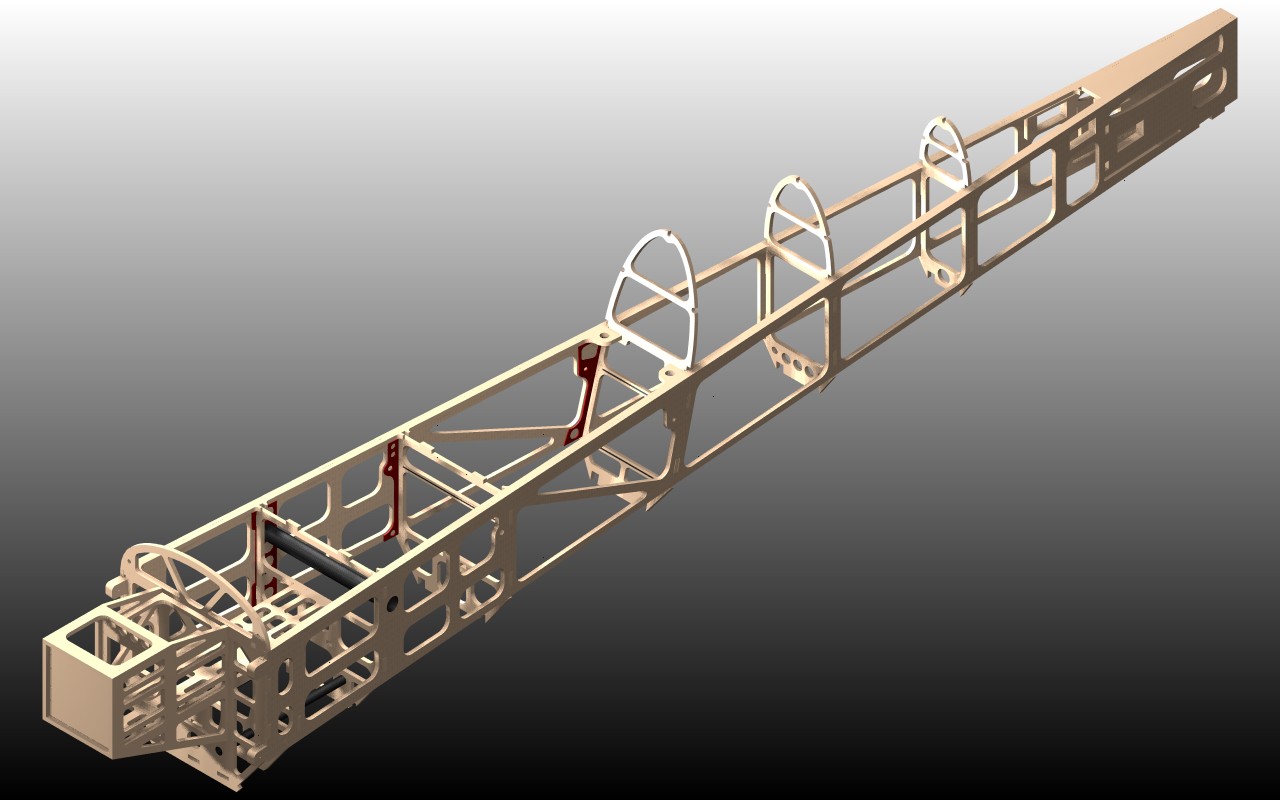

Zrobiłem domek silnika. W tej wersji silnik jest mocowany krzyżakiem z tyłu. Przewidywany jest NTM 3542.


Załączniki:

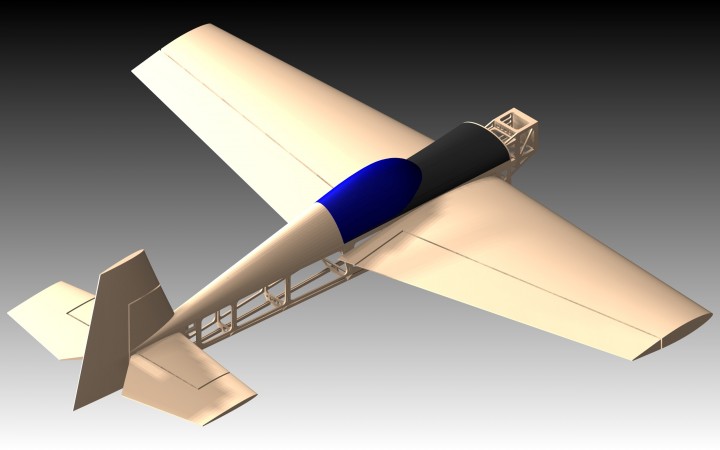

extra 1250 tc 3d.JPG
extra 1250 tc 3d.JPG [ 132.14 KiB | Przeglądany 20421 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 22 wrz 2013, o 21:24
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3022
Lokalizacja: Warszawa

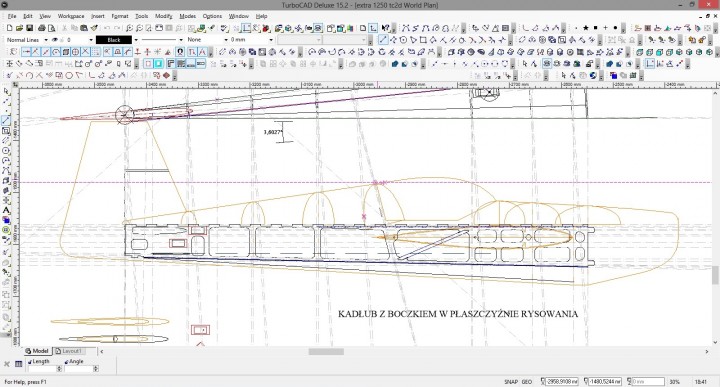

Aktualizacja. Boczki kadłuba z balsy.


Załączniki:
extra 1250 tc 3dmm.JPG
extra 1250 tc 3dmm.JPG [ 88.64 KiB | Przeglądany 20382 razy ]
extra 1250 tc 3dll.JPG
extra 1250 tc 3dll.JPG [ 83.47 KiB | Przeglądany 20382 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 23 wrz 2013, o 20:22
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3022
Lokalizacja: Warszawa

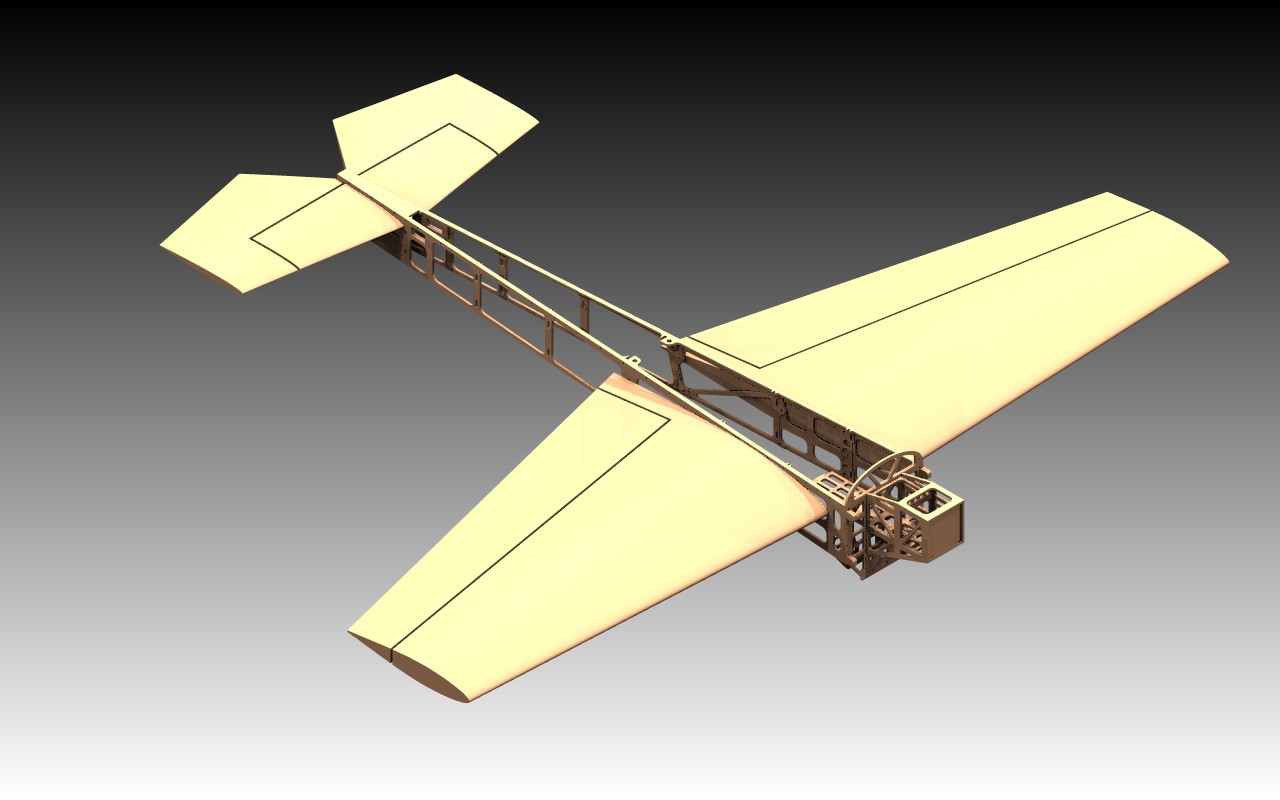

Wypocin ciąg dalszy.


Załączniki:

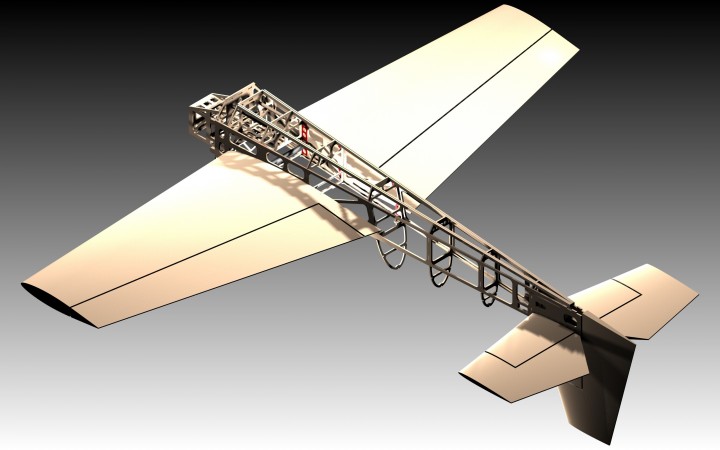

skladanie kadluba extra 125.JPG
skladanie kadluba extra 125.JPG [ 115.39 KiB | Przeglądany 20343 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 24 wrz 2013, o 16:33
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3022
Lokalizacja: Warszawa
Ciąg dalszy.


Załączniki:

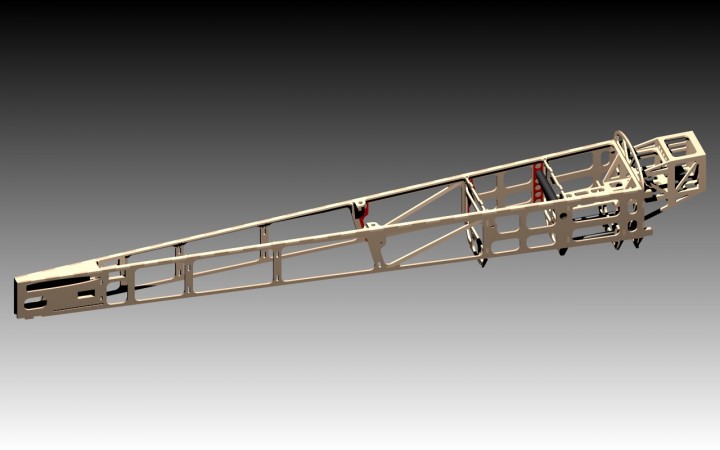

skladanie kadluba extra 1252.JPG
skladanie kadluba extra 1252.JPG [ 388.38 KiB | Przeglądany 20314 razy ]
Na górę
 Wyświetl profil

slawekmod
Post: 25 wrz 2013, o 18:26
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 3022
Lokalizacja: Warszawa
Narysowałem klapę z kabiną.


Załączniki:
extra 12511.JPG
extra 12511.JPG [ 201.15 KiB | Przeglądany 20280 razy ]
ex12.JPG [ 257.78 KiB | Przeglądany 20280 razy ]
ex1.JPG [ 274.71 KiB | Przeglądany 20280 razy ]
Na górę
 Wyświetl profil

MisiekK
Post: 25 wrz 2013, o 18:46
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 sie 2011, o 08:44
Posty: 99
Lokalizacja: Lublin
Zastanawiam się jak robi Pan te wyciągnięcia po profilach w wersji delux? Czy jest to robota w Pro i potem import do delux gotowego elementu?
