Witajcie,

Jakieś 1,5 roku temu - korzystając z lekcji TurboCAD'a opracowywanych głównie przez Sławka - postanowiłem narysować model do wycinania pod laser.

Bazą - na początku tylko delikatnie zmienioną w konstrukcji - był Addiction od PA.
Jako, że nie widziałem modelu na oczy a korzystałem tylko ze zdjęć od wujka google, kilka rozwiązań musiałem wymyślić sam.
Obrys, kształt w 98% były te same.

Boczki modelu wykonałem z balsosklejki.
Jednak po złożeniu modelu okazało się, iż tylna cześć z miejscami na serwa, etc okazała się relatywnie ciężka i model nie zachowywał się w powietrzu tak, jak oczekiwałem.

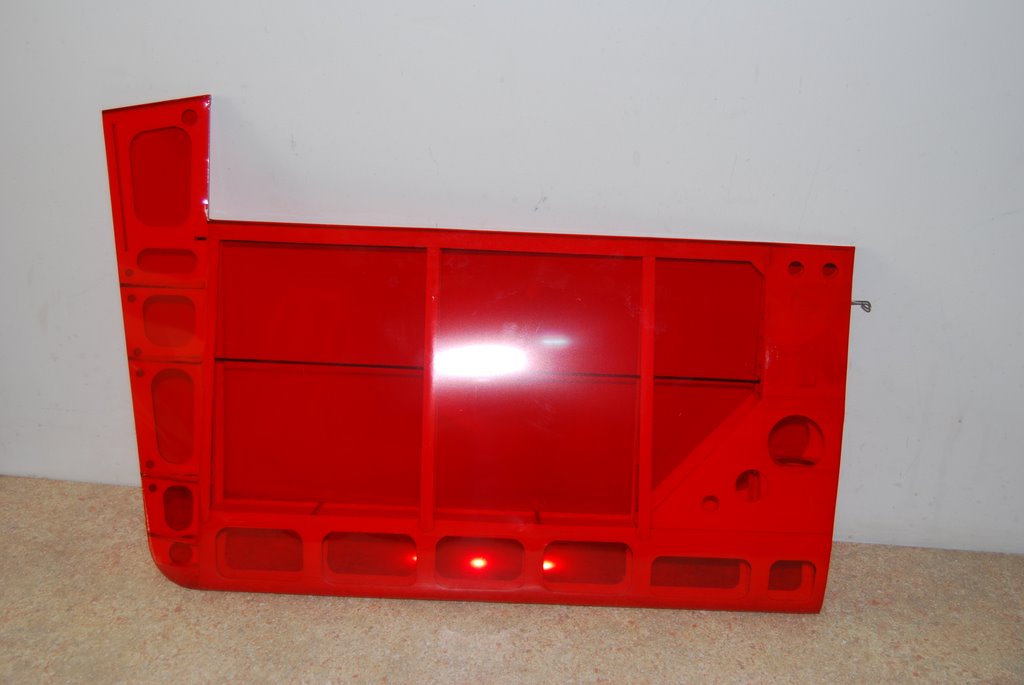

Rzut na kadłub z balsosklejki:

Załącznik:
18.JPG [ 127.59 KiB | Przeglądany 8050 razy ]

Załącznik:
27.JPG [ 130.71 KiB | Przeglądany 8050 razy ]

Załącznik:
48.JPG [ 106 KiB | Przeglądany 8050 razy ]


Skrzydła:

Załącznik:
37.JPG [ 81.53 KiB | Przeglądany 8050 razy ]

Załącznik:
40.JPG [ 54.3 KiB | Przeglądany 8050 razy ]


Po oklejeniu:

Załącznik:
52.JPG [ 66.51 KiB | Przeglądany 8050 razy ]

Załącznik:
64.JPG [ 60.67 KiB | Przeglądany 8050 razy ]

Załącznik:
DSC_0013.JPG [ 81.11 KiB | Przeglądany 8050 razy ]

Załącznik:
70.JPG [ 81.2 KiB | Przeglądany 8050 razy ]

Załącznik:
DSC_0044.JPG [ 130.56 KiB | Przeglądany 8050 razy ]

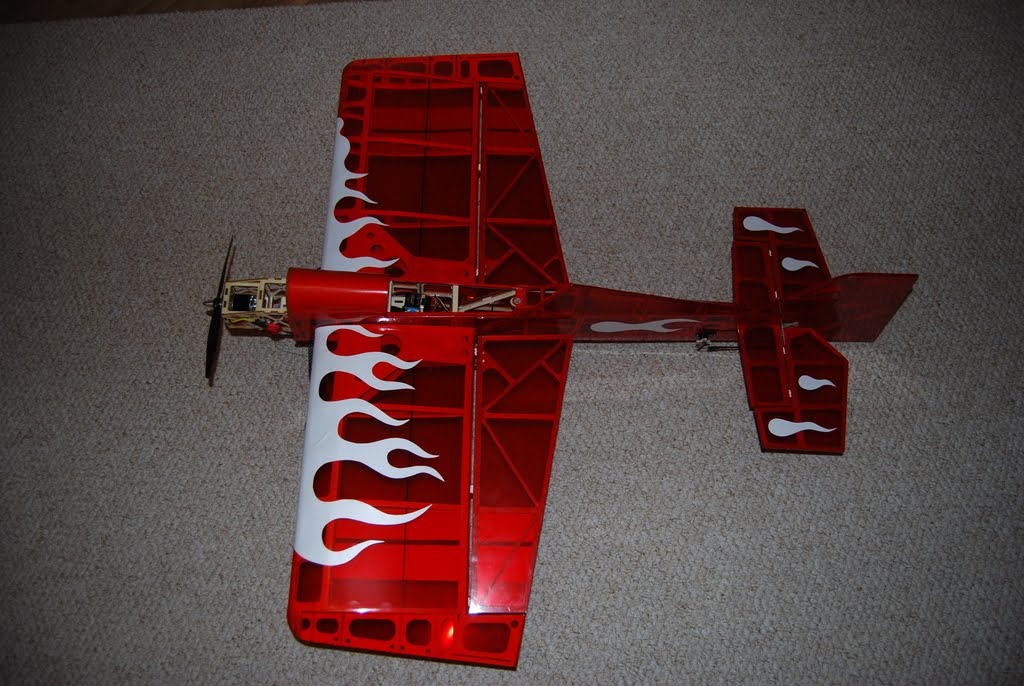

Model oblatałem późną jesienią i jak wspomniałem nie byłem w 100% zadowolony.
Wraz z pakietami 2200 mAh ważył dokładnie 1 KG (dla porównania model od PA waży gotowy do lotu ok 750g).

Model żyje nadal (nawet po rozpoczęciu sezonu, które trwało mniej więcej 0,5 sekundy i po nerwowej reakcji na zbyt szybkie wznoszenie bez włączonego dual rate złamał śmigło, stracił podwozie 3 dolne wręgi i złamane żebro skrzydła).

Naprawiłem :)

W tzw. międzyczasie postanowiłem narysować nowy, lżejszy, o innym profilu, słowem - lepszy.

I właśnie ten model a dokładniej relację z jego budowy chciałbym Wam pokazać.
Jako, że na nadwyżki wolnego czasu nie cierpię, relacja może nie trwać tydzień, lecz odrobinę dłużej, a sam filmik z oblotu (oby nastąpił :) ) musi zaczekać, aż stary model straci zdolności lotne (co akurat w moim przypadku może nastąpić dosyć wcześnie), ponieważ całe wyposażenie będę przekładał do nowego.

Model niestety nie doczekał się owiewki ani maski silnika... ale może tym razem już tak
Na dziś tylko tyle, cdn...

_________________
A positive anything is better than negative nothing :)


Ostatnio zmieniony 27 cze 2012, o 23:36 przez Kicior, łącznie zmieniany 1 raz

Na górę
 Wyświetl profil

Post: 27 cze 2012, o 07:11
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2660
Lokalizacja: Ostrowiec Św.
Model fajny, chętnie złapałbym się na zestaw puzzli.

Tak na marginesie: jeżeli chcesz wrzucać zdjęcia wysokiej rozdzielczości to musisz je wgrywać na serwer jako załączniki do postów. Forum je zmniejszy automatycznie. W przeciwnym razie się rozjedzie . Zmniejsz zdjęcie statecznika.


Na górę
 Wyświetl profil

Post: 27 cze 2012, o 23:53
Offline
Modelarz
Awatar użytkownika

Rejestracja: 20 mar 2012, o 21:24
Posty: 108
Lokalizacja: Lublin / Warszawa
...ciąg dalszy...

To, co sobie założyłem w nowym projekcie, to odchudzenie modelu – może nie maksymalne, ale znaczące.
Jako, że najcięższym elementem konstrukcyjnym były boczki z balsosklejki - postanowiłem, że boczki zrobię z balsy 3mm.

Jednak po wykonaniu ażurów, taka konstrukcja byłaby z pewnością BARDZO krucha..

Załącznik:
Addiction_3D.png [ 155.06 KiB | Przeglądany 8050 razy ]


Raz – na uszkodzenia boczne – nietrudno bowiem palcem złamać pasek balsy o szerokości 1,5cm i grubości 3mm
Dwa – na uszkodzenia pionowe – kiedy kadłub tyłem walnąłby w ziemię.

Co wymyśliłem?
W przedniej części kadłuba, tam gdzie są skrzydła powstała częściowa konstrukcja z balsosklejki.

Załącznik:
Addiction_3D_1.png [ 37.66 KiB | Przeglądany 8050 razy ]


Jest bardzo wytrzymała, a jednocześnie wyażurowana. Poza tym jest połączona z domkiem silnika, więc innego rozwiązania nie znalazłem.
Na tę konstrukcję nałożyłem boczki z balsy. Są bardzo lekkie, ale jak wspomniałem łamliwe.

Załącznik:
Addiction_3D_3.png [ 60.59 KiB | Przeglądany 8050 razy ]


Jak więc wzmocnić boczki, żeby już podczas oklejania folią nie wyłamały się?

CDN...

_________________
A positive anything is better than negative nothing :)


Na górę
 Wyświetl profil

Post: 28 cze 2012, o 06:46
Offline
Administrator
Awatar użytkownika

Rejestracja: 31 lip 2011, o 22:19
Posty: 2660
Lokalizacja: Ostrowiec Św.
Zrób rozpórki po kącie z profili węglowych prostokątnych tak jak zrobiłem to w ultimate1250. Kratownica się usztywni a dołożysz dosłownie kilka gram.


Na górę
 Wyświetl profil

Post: 29 cze 2012, o 00:10
Offline
Modelarz
Awatar użytkownika

Rejestracja: 20 mar 2012, o 21:24
Posty: 108
Lokalizacja: Lublin / Warszawa
No właśnie - węgiel.

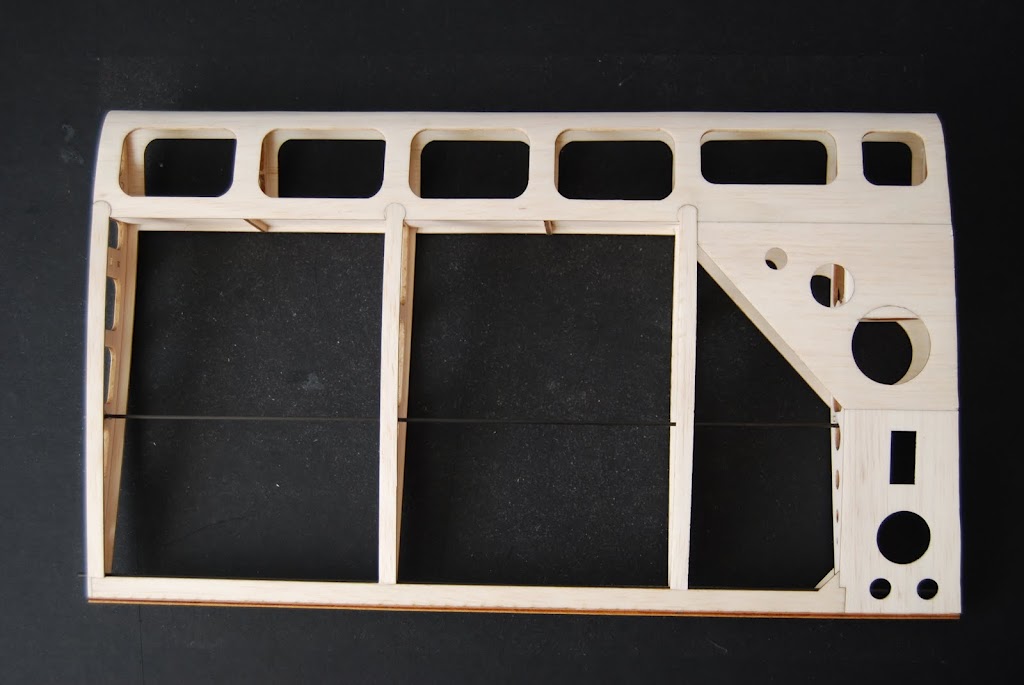

Żeby nadać sztywność, która przyda się już podczas oklejania kadłuba folią, użyłem 4 prętów węglowych 1,5 x 2,5mm wpuszczonych wzdłuż boczków.
Pręty – żeby nadały sztywność - ustawiłem węższą krawędzią do balsy – tak więc trudniej jest je wygiąć do wewnątrz kadłuba.

Załącznik:
DSC_0105.JPG [ 519.21 KiB | Przeglądany 8006 razy ]

Załącznik:
DSC_0108.JPG [ 539.7 KiB | Przeglądany 8006 razy ]


Po wklejeniu węgla pomiędzy wręgi i boczki jest naprawdę nieźle. Jestem zadowolony.
Ale pewnie skorzystam też z Twojej rady, bo waga to rzeczywiście niewielka, a poprzeczne czy pod kątem wzmocnienia powinny nadać dodatkową trwałość.

Stosując rozwiązanie balsa - wzmocnienia węglowe trochę się obawiam o to czy konstrukcja będzie trwała.
Czytałem na forach, że modele PA również nie należą do najtrwalszych i są maksymalnie odchudzone, tak więc zaryzykuję takie rozwiązanie.
Przekonam się w praniu.

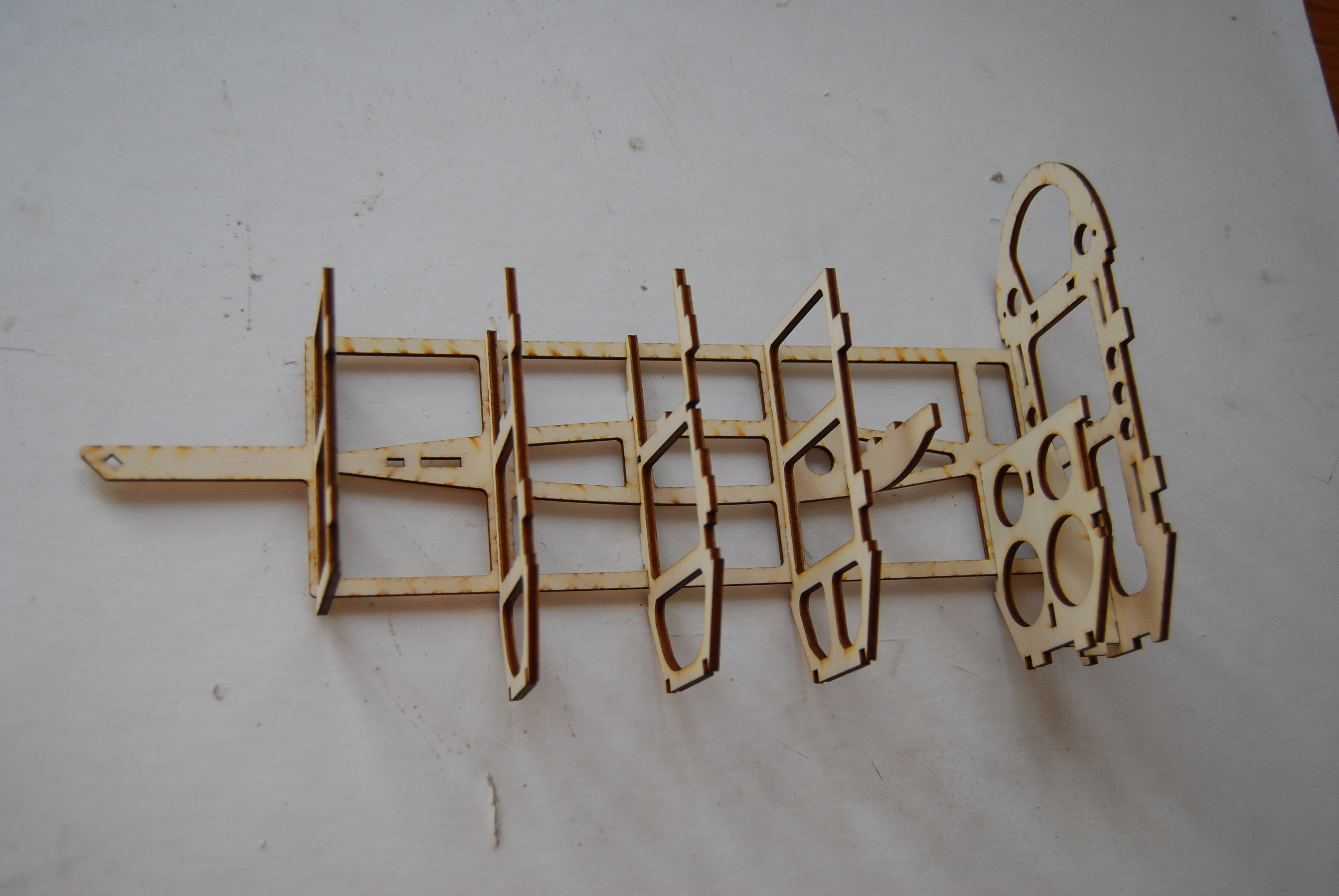

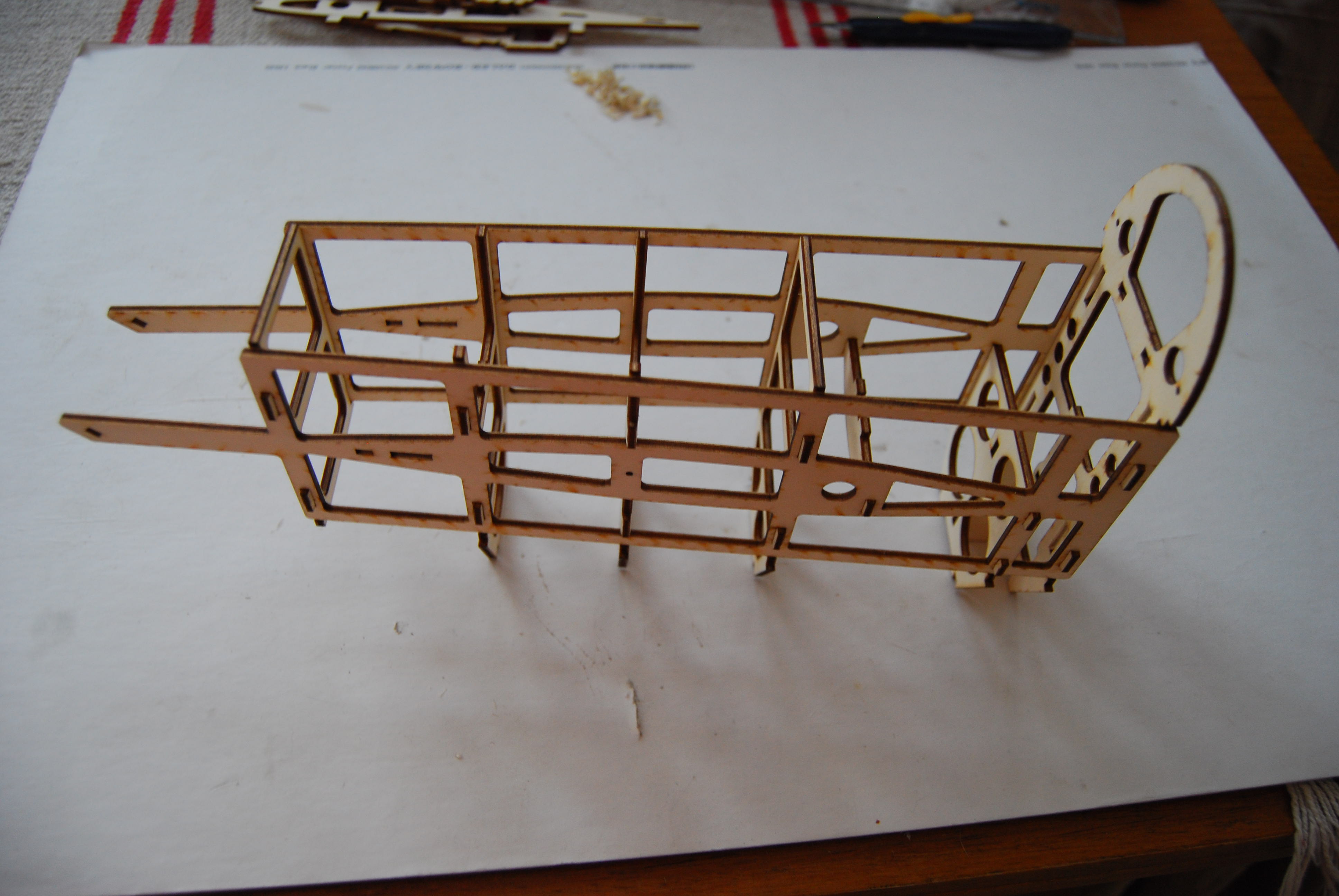

Konstrukcja balsosklejkowa w przedniej części kadłuba wygląda tak:

Załącznik:
DSC_0034.JPG [ 680.34 KiB | Przeglądany 8006 razy ]

Załącznik:
DSC_0041.JPG [ 689.46 KiB | Przeglądany 8006 razy ]

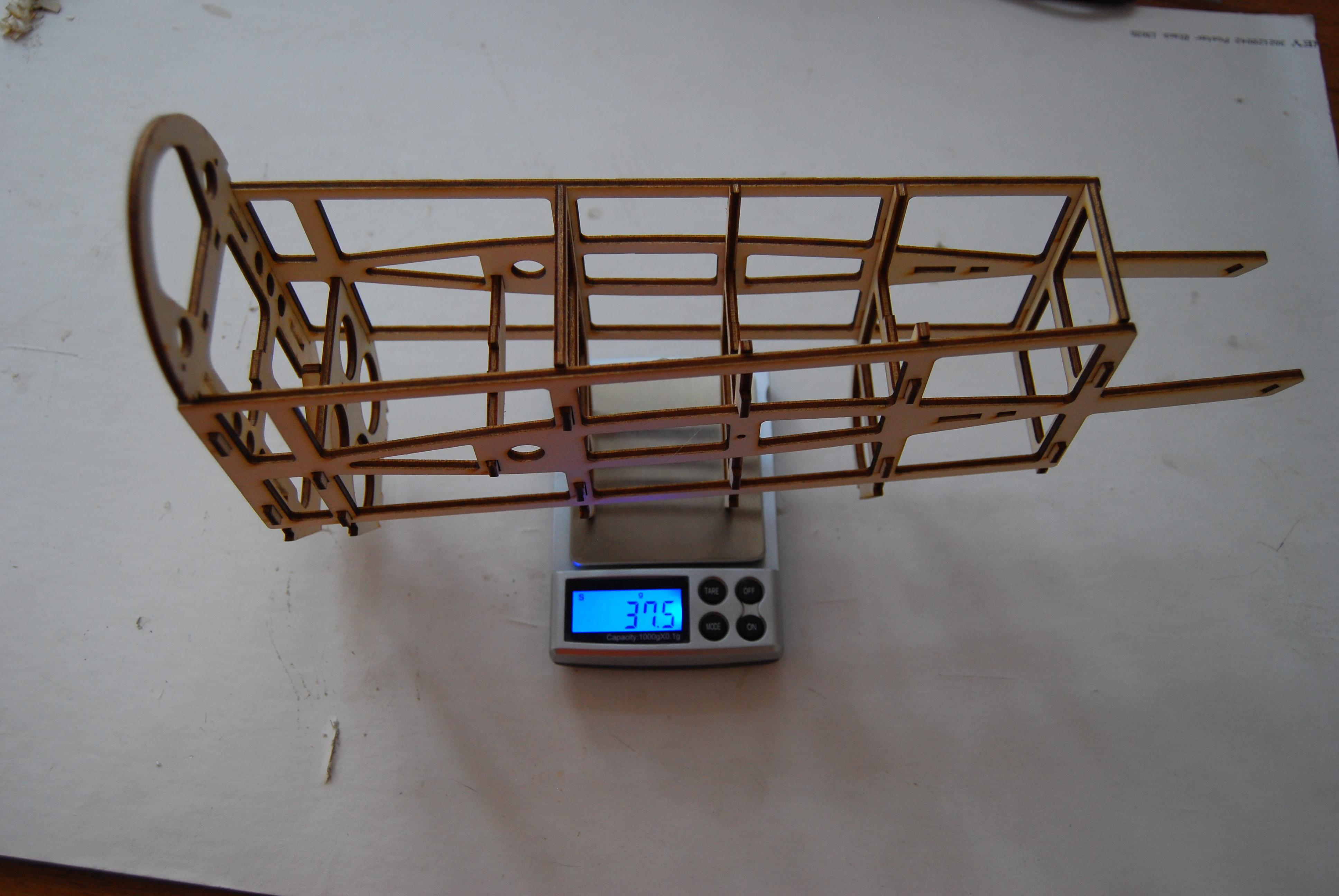

I waży...
