Autor:  Stema [ 18 paź 2013, o 18:21 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

To ja też nie mam więcej pytań na temat sztywności klap.

Autor:  kesto [ 8 lis 2013, o 20:57 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Zrobiłem mocowanie pływaków.
W skrzydła zostały wklejone rurki aluminiowe, w które wchodzą golenie . W większą rurkę pływaka wkleiłem tulejkę duralową z gwintem M3, a w skrzydła od góry - tulejkę mosiężną będącą prowadzeniem śruby mocującej pływak. Zdjęcia wszystko wyjaśniają.

Załączniki:
obraz 848.jpg
obraz 848.jpg [ 88.72 KiB | Przeglądany 3649 razy ]
obraz 849.jpg
obraz 849.jpg [ 126.13 KiB | Przeglądany 3649 razy ]
obraz 850.jpg
obraz 850.jpg [ 111.1 KiB | Przeglądany 3649 razy ]
obraz 851.jpg
obraz 851.jpg [ 116.58 KiB | Przeglądany 3649 razy ]

Autor:  kesto [ 28 lis 2013, o 10:20 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Przygotowanie do zdjęcia formy z dolnego elementu kadłuba. Kopyto (ów element) jest wykonany z balsy i styroduru, zalaminowany tkaniną szklaną 80g. celem nadania mu sztywności i odporności na wszelkie żrące substancje. Następnie zaszpachlowany akrylową szpachlą do ścian, pomalowany podkładem MOTIP i pryśnięty farbą DUPLI-COLOR w kolorze.....najtańszym ;) . Jutro zakładam formę.

Załączniki:

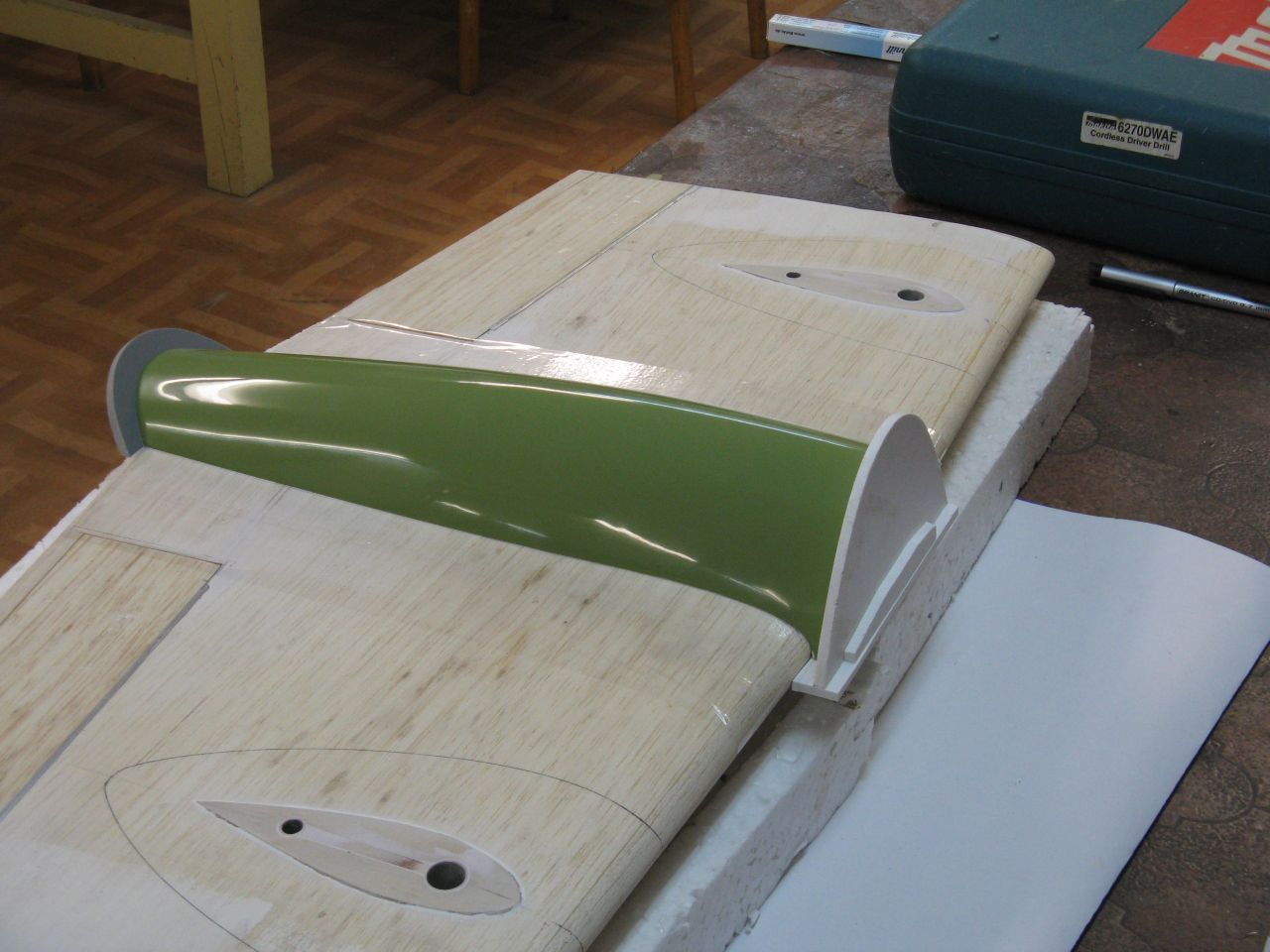

obraz 852.jpg
obraz 852.jpg [ 102.5 KiB | Przeglądany 3596 razy ]
obraz 853.jpg
obraz 853.jpg [ 120.05 KiB | Przeglądany 3596 razy ]
obraz 854.jpg
obraz 854.jpg [ 91.14 KiB | Przeglądany 3596 razy ]
obraz 855.jpg
obraz 855.jpg [ 128.94 KiB | Przeglądany 3596 razy ]
obraz 856.jpg
obraz 856.jpg [ 139.24 KiB | Przeglądany 3596 razy ]

Autor:  kesto [ 3 gru 2013, o 17:44 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

gotowa forma

Załączniki:
obraz 862.jpg
obraz 862.jpg [ 130.63 KiB | Przeglądany 3554 razy ]
obraz 863.jpg
obraz 863.jpg [ 184.43 KiB | Przeglądany 3554 razy ]
obraz 864.jpg
obraz 864.jpg [ 169.02 KiB | Przeglądany 3554 razy ]
obraz 865.jpg
obraz 865.jpg [ 109.21 KiB | Przeglądany 3554 razy ]

Autor:  Paweł [ 3 gru 2013, o 18:03 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Czary jakieś albo "cuś"... Krzychu no wprost pięknie! Niecierpliwość co do efektu końcowego mnie zeżre!

Autor:  magilla [ 12 gru 2013, o 12:22 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

szacunek.. Piekna robota. Czekam na więcej

Autor:  Uter [ 31 sty 2014, o 19:16 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Widzę ,że powstaje tu piękna konstrukcja RWDdziaka z mego ulubionego okresu międzywojennego.
Piękna praca,oby więcej takich konstrukcji , gratuluję wykonawcy,pełen szacunek.

Autor:  kesto [ 17 kwie 2014, o 17:09 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Czas najwyższy wrócić do projektu RWD-22. Statecznik poziomy postanowiłem zrobić dokręcany do kadłuba dwoma śrubami M3. Musiałem wytoczyć tulejki duralowe, które będą wklejone w statecznik i będą stanowiły gniazdo do schowania łba śruby.

Załączniki:
obraz 927.jpg
obraz 927.jpg [ 70.85 KiB | Przeglądany 3234 razy ]
obraz 928.jpg
obraz 928.jpg [ 60.9 KiB | Przeglądany 3234 razy ]

Autor:  kesto [ 5 maja 2014, o 19:49 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Postaram się w miarę możliwości dość przejrzyście pokazać proces powstawania formy na kadłub do RWD-22.

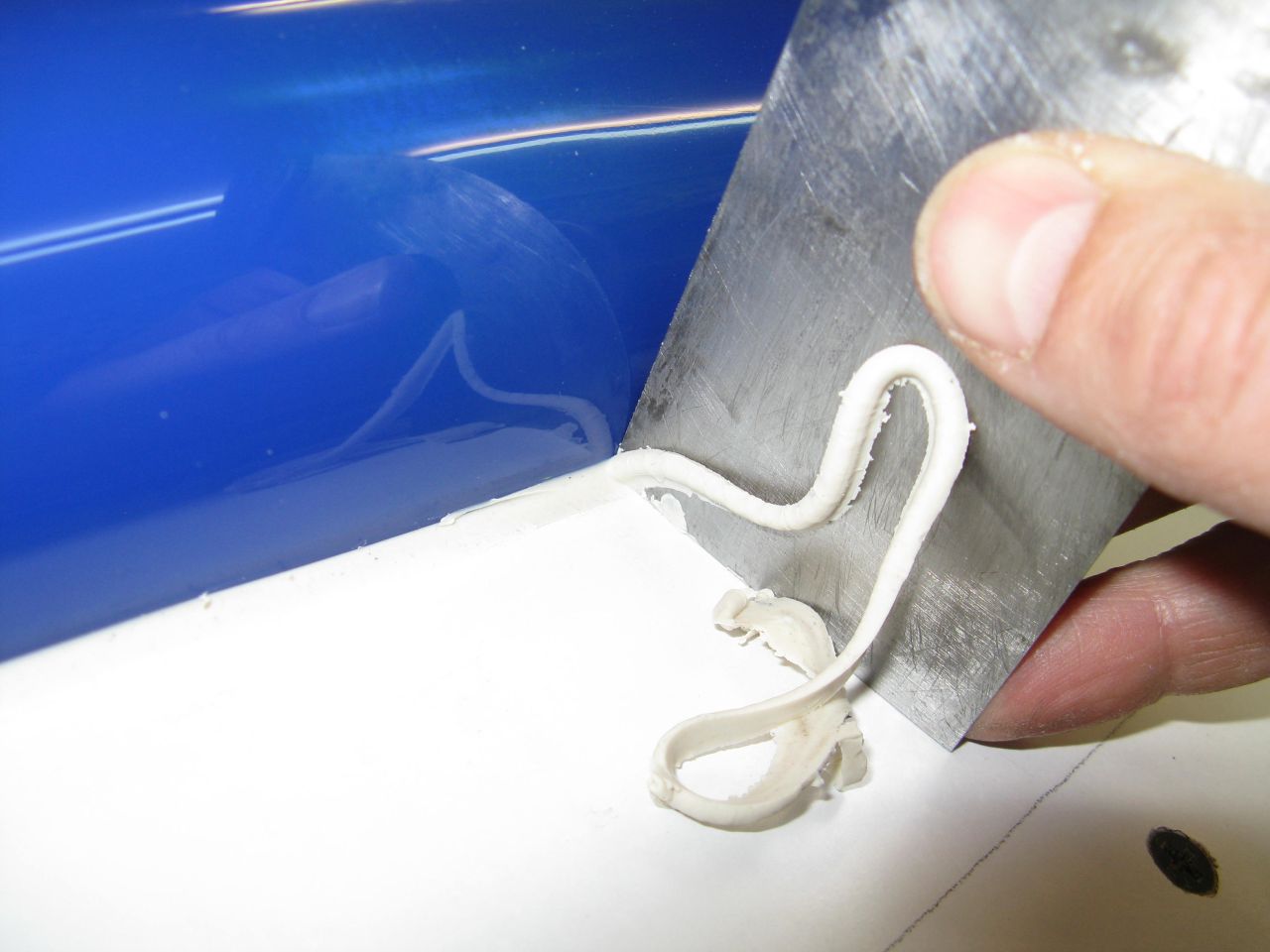

Kopyto w miarę skończone, więc przygotowałem wycięty z płyty meblowej rzut boczny, który podzieli formę na dwie części. Po umocowaniu w nim kopyta, uszczelniłem połączenia specjalną plasteliną techniczną robiąc z niej cienki wałeczek i za pomocą dentystycznej łopatki wcisnąłem ją w szczeliny. Do wyrównania uszczelnienia użyłem metalowej szpachelki, choć powinno się raczej użyć z twardego plastiku. Mniejsze ryzyko uszkodzenia kopyta.

Załączniki:
obraz 929.jpg
obraz 929.jpg [ 158.36 KiB | Przeglądany 3177 razy ]
obraz 930.jpg
obraz 930.jpg [ 156.45 KiB | Przeglądany 3177 razy ]
obraz 931.jpg
obraz 931.jpg [ 125.39 KiB | Przeglądany 3177 razy ]
obraz 932.jpg
obraz 932.jpg [ 94.9 KiB | Przeglądany 3177 razy ]
obraz 933.jpg
obraz 933.jpg [ 83.65 KiB | Przeglądany 3177 razy ]
obraz 934.jpg
obraz 934.jpg [ 100.21 KiB | Przeglądany 3177 razy ]

Autor:  kesto [ 7 maja 2014, o 14:59 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

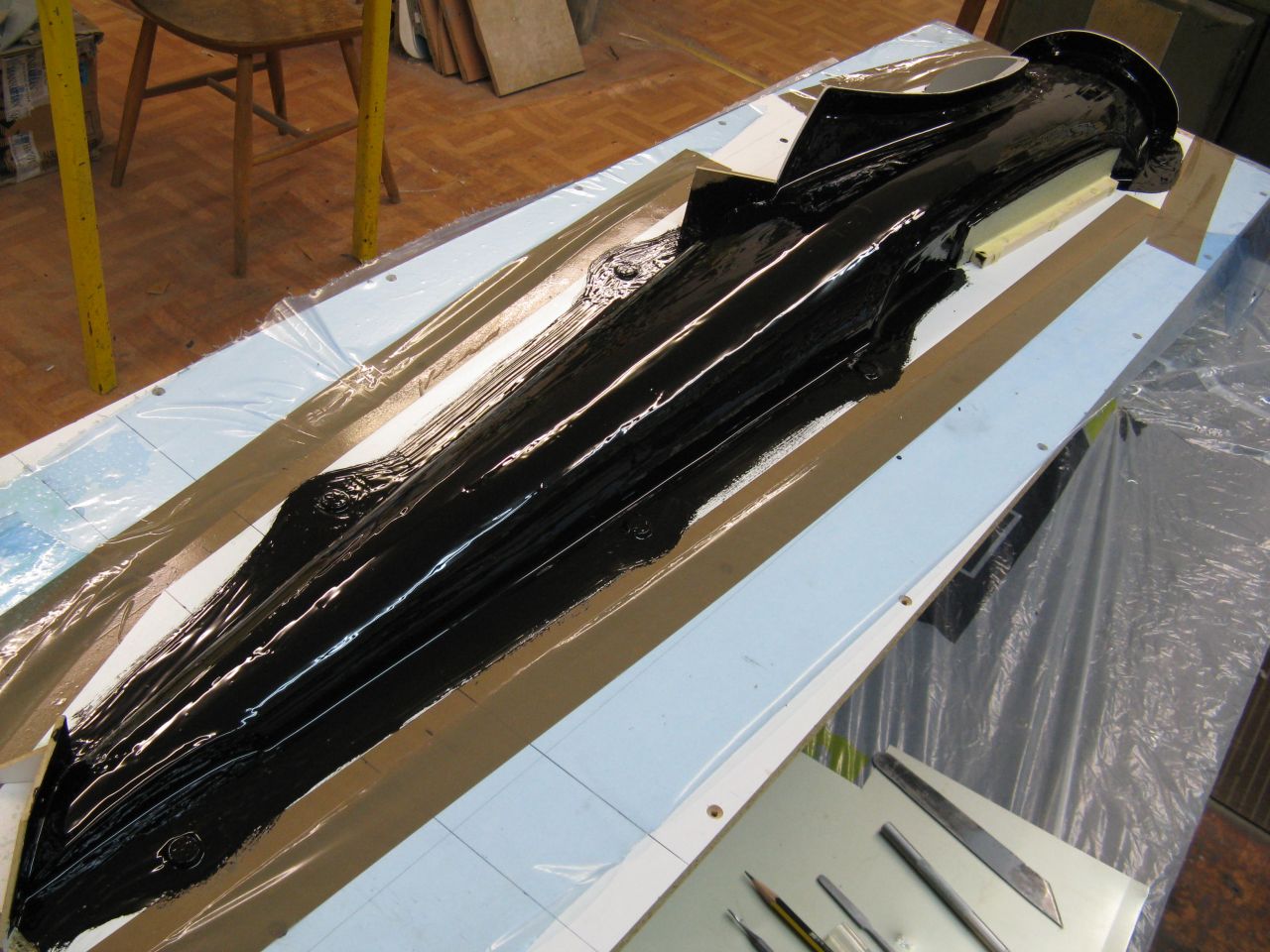

Aby formy ładnie się schodziły, zastosowałem plastikowe nóżki od mebli jako kołki ustalające. Przed położeniem żelkotu narzędziowego zrobiłem dodatkowe podziały formy, bo trudno byłoby w formie całościowej odformować np. przejście kadłub - skrzydło. Jest z tym trochę gimnastyki, ale mam nadzieję, że koncepcja jest słuszna i dalej będę podążał tą drogą :mrgreen: .Po zawoskowaniu kopyta położyłem dodatkowo warstwę alkoholu poliwinylowego jako rozdzielacza, bo farba akrylowa, którą pomalowałem kopyto, słabo chłonie wosk i pewnie forma skleiłaby się z kopytem. Żelkotu na połówkę poszło 125ml.

Załączniki:
obraz 935.jpg
obraz 935.jpg [ 121.56 KiB | Przeglądany 3147 razy ]
obraz 936.jpg
obraz 936.jpg [ 174.23 KiB | Przeglądany 3147 razy ]
obraz 937.jpg
obraz 937.jpg [ 155.04 KiB | Przeglądany 3147 razy ]
obraz 938.jpg
obraz 938.jpg [ 91.54 KiB | Przeglądany 3147 razy ]
obraz 939.jpg
obraz 939.jpg [ 196.42 KiB | Przeglądany 3147 razy ]
obraz 940.jpg
obraz 940.jpg [ 176.34 KiB | Przeglądany 3147 razy ]
