RWD-22 polski wodnosamolot z 1939r.
http://www.forum.aerodesignworks.eu/viewtopic.php?f=4&t=242
Strona 7 z 14

Autor:  kesto [ 18 wrz 2013, o 12:37 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Kolejny etap to pływaki. Założyłem laminat w formie. Nie wiem czy nie przesadziłem z grubością, ale chciałem zrobić w miarę mocny wyrób. Zastosowałem po jednej warstwie tkaniny 80, 110 i 280, dodatkowo rowing węglowy w formie usztywniających żeberek i podłużnic. Oprócz tego wzmocniłem samo dno pływaka i tylko z przodu warstwą 280-tki oraz środek, gdzie będzie mocowany do "nóżek". Na jedną połówkę poszło 90g. żywicy. Przed zamknięciem formy zrobiłem jeszcze skrzynkę do podwozia. Jest wykonana z balsy 3mm, ale twardości dębowego parkietu, więc nie ma strachu, że będzie za słaba. Zdjęcia powinny wszystko wyjaśnić, ale jakby co, to pytajcie, lub coś doradźcie.

Załączniki:
obraz 821.jpg
obraz 821.jpg [ 124.49 KiB | Przeglądany 3994 razy ]
obraz 822.jpg
obraz 822.jpg [ 95.32 KiB | Przeglądany 3994 razy ]
obraz 823.jpg
obraz 823.jpg [ 69.36 KiB | Przeglądany 3994 razy ]
obraz 824.jpg
obraz 824.jpg [ 142.39 KiB | Przeglądany 3994 razy ]

Autor:  PiotrKostek [ 18 wrz 2013, o 17:49 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Cześć - laminujesz ręcznie czy stosujesz podciśnienie ? Kurcze - ładnie ci to się układa w formie :)

prywata - pamiętasz może o utwardzaczu ? :)

Autor:  kesto [ 20 wrz 2013, o 16:14 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Zawsze laminuję ręcznie, bo nie posiadam urządzenia do laminowania podciśnieniowego :D

Autor:  kesto [ 25 wrz 2013, o 11:25 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

ręcznej roboty ciąg dalszy: dł.940mm, waga 264g. bez białego żelkotu i grubej tkaniny "280".

Załączniki:
obraz 828.jpg
obraz 828.jpg [ 104.7 KiB | Przeglądany 3936 razy ]

Autor:  Paweł [ 25 wrz 2013, o 11:33 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Krzychu no pięknie normalnie. A jeszcze jak wziąć mój wrodzony :lol: wstręt do technik laminatowych.... Naprawdę super robota! ;)

Autor:  kesto [ 2 paź 2013, o 09:54 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

No to teraz trochę klasycznej roboty, bez laminowania ;) . Klapy krokodylowe i moja koncepcja zawiasów, coby nie było szczelin jak są zamknięte czy też otwarte.

Załączniki:
obraz 829.jpg
obraz 829.jpg [ 131.39 KiB | Przeglądany 3901 razy ]
obraz 830.jpg
obraz 830.jpg [ 83.95 KiB | Przeglądany 3901 razy ]
obraz 831.jpg
obraz 831.jpg [ 102.85 KiB | Przeglądany 3901 razy ]

Autor:  kesto [ 11 paź 2013, o 09:34 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

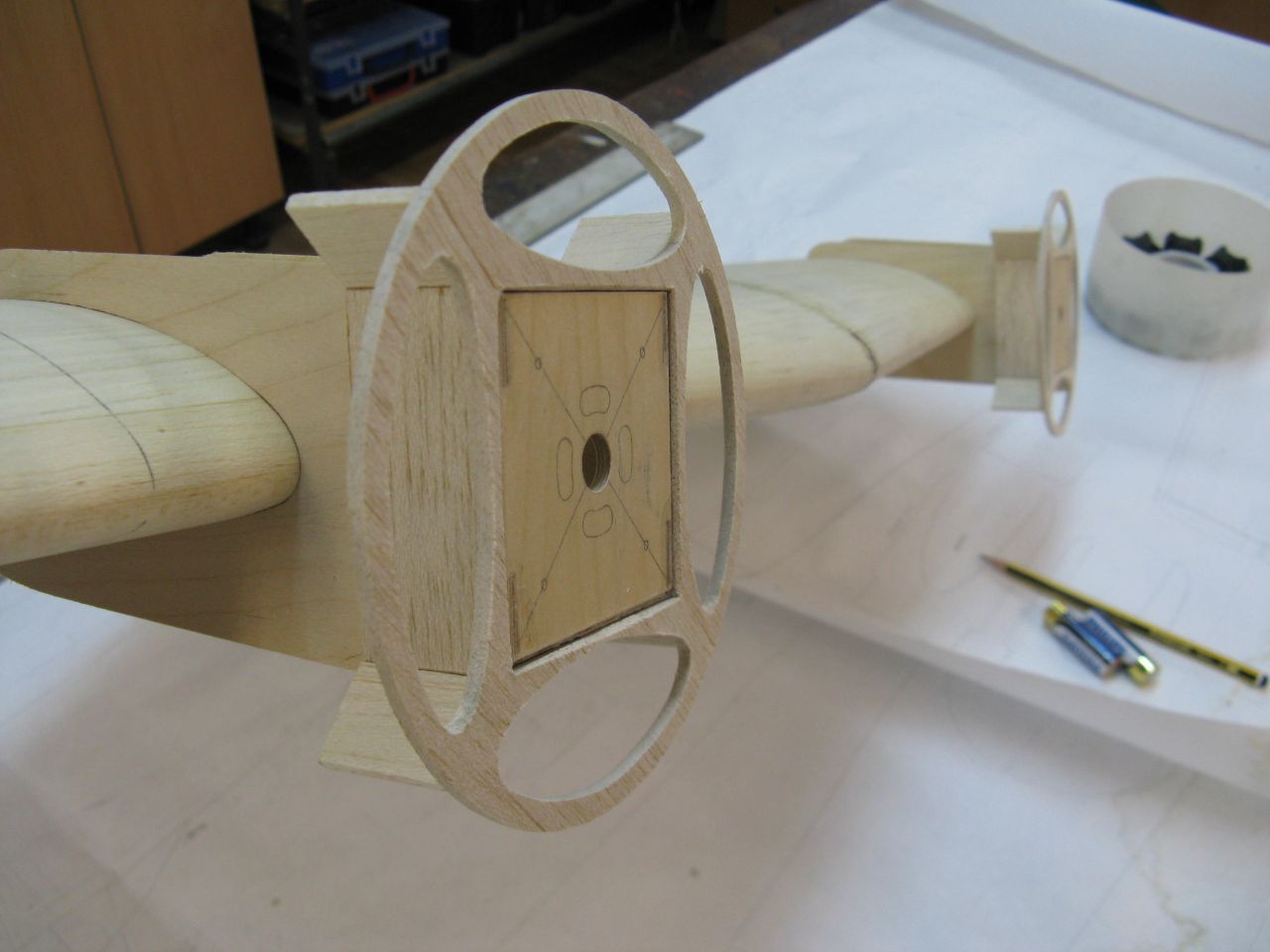

prace nad łożem silnika i mocowaniem owiewek

Załączniki:
obraz 832.jpg
obraz 832.jpg [ 129.05 KiB | Przeglądany 3861 razy ]
obraz 833.jpg
obraz 833.jpg [ 98.19 KiB | Przeglądany 3861 razy ]
obraz 834.jpg
obraz 834.jpg [ 89.42 KiB | Przeglądany 3861 razy ]
obraz 835.jpg
obraz 835.jpg [ 81.08 KiB | Przeglądany 3861 razy ]
obraz 836.jpg
obraz 836.jpg [ 119.27 KiB | Przeglądany 3861 razy ]
obraz 837.jpg
obraz 837.jpg [ 107.06 KiB | Przeglądany 3861 razy ]
obraz 838.jpg
obraz 838.jpg [ 89.94 KiB | Przeglądany 3861 razy ]
obraz 839.jpg
obraz 839.jpg [ 236.47 KiB | Przeglądany 3861 razy ]
obraz 840.jpg
obraz 840.jpg [ 139.67 KiB | Przeglądany 3861 razy ]

Autor:  kesto [ 18 paź 2013, o 14:48 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Napęd klap postanowiłem zrobić na jednym serwie schowanym w kadłubie, więc zrobiłem to starym sposobem, w jaki kiedyś robiło się napęd lotek.

Załączniki:
obraz 841.jpg
obraz 841.jpg [ 149.82 KiB | Przeglądany 3813 razy ]
obraz 842.jpg
obraz 842.jpg [ 143.86 KiB | Przeglądany 3813 razy ]

Autor:  Paweł [ 18 paź 2013, o 15:38 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Już pisałem, że robota fantastyczna. Ale może Krzyśku warto byłoby wzmocnić krawędzie klap sklejeczką? Taką 0,4 - 0,8 mm... Wąziutki pasek. Tak, żeby nie mącić tego, co już zrobione... :) ;)

Autor:  kesto [ 18 paź 2013, o 16:54 ]
Tytuł:  Re: RWD-22 polski wodnosamolot z 1939r.

Niby można, ale (na zdjęciach tego za bardzo nie widać) klapy są dwustronnie zalaminowane tkaniną szklaną 40, więc ich krawędzie są wystarczająco mocne, a sama klapa jest dużo sztywniejsza. :)
