Trenerek 1300mm
http://www.forum.aerodesignworks.eu/viewtopic.php?f=4&t=1560
Strona 6 z 12

Autor:  kakabe [ 6 cze 2017, o 20:28 ]
Tytuł:  Re: Trenerek 1300mm

Człowiek jednak całe życie się uczy :D Znam to rozwiązanie i widziałem je zastosowane w fabrycznych modelach. Faktycznie dobrze sprawdzało się na trawiastym lotnisku ;)
Po wzmocnieniu sklejką miejsca mocowania podwozia, w zasadzie konstrukcyjnie nie trzeba nanosić większych zmian. Można jeszcze wkleić rurkę aby pewniej obsadzić druty.
Teraz wszystko zależy od Tomasza czy będzie chciało mu się raz jeszcze poświęcić czas na podwozie?

Autor:  slawekmod [ 6 cze 2017, o 20:30 ]
Tytuł:  Re: Trenerek 1300mm

Idea stara jak świat, nic nowego nie wymyśliłem jak widać. Tą rozpórkę to można sobie darować.

Autor:  mgr [ 8 cze 2017, o 21:10 ]
Tytuł:  Re: Trenerek 1300mm

Jedno skrzydło gotowe, można oklejać folią.
Waga 101 gram.
Załącznik:
WP_20170608_19_22_04_Pro.jpg [ 345.58 KiB | Przeglądany 4492 razy ]

Ogonek też gotowy sklejony ze sobą.
Załącznik:
WP_20170608_19_22_26_Pro.jpg [ 390.07 KiB | Przeglądany 4492 razy ]

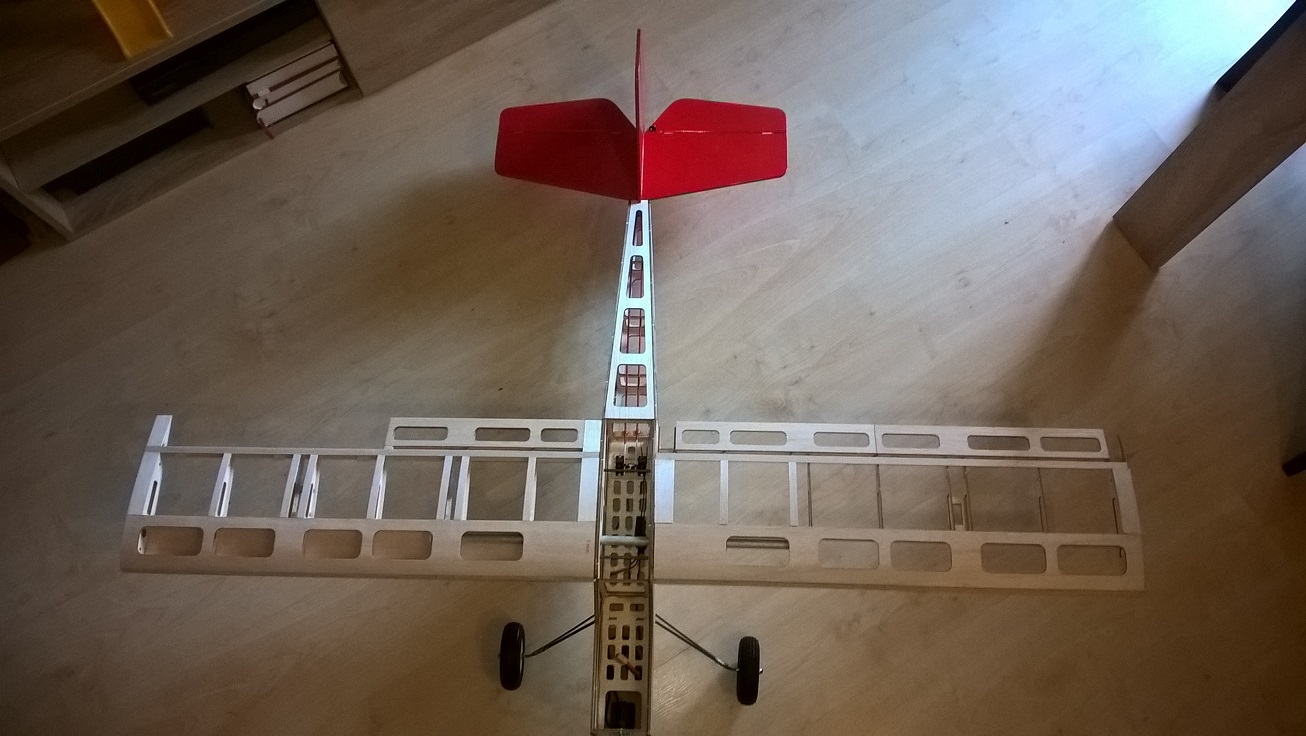

A po chwili już z kadłubem.
Załącznik:
WP_20170608_19_37_41_Pro.jpg [ 289.38 KiB | Przeglądany 4492 razy ]

Autor:  kakabe [ 8 cze 2017, o 21:21 ]
Tytuł:  Re: Trenerek 1300mm

mgr pisze:
Jedno skrzydło gotowe, można oklejać folią.
Waga 101 gram.

101g to całkiem dobry "wynik". Liczyłem że wyjdzie około 160 - 180g :)

Autor:  mgr [ 11 cze 2017, o 20:42 ]
Tytuł:  Re: Trenerek 1300mm

Złożyłem napęd w ogonie, stery uruchomione :)
Projekcik powoli zmierza ku końcowi, w kadłubie zostało już tylko dorobić klapki i przykleić folię.
Klapki będą dwie - jedna do zakrycia pakietu, druga centropłata.
Większość wyposażenia, zamontowane "na gotowo".
To co na zdjęciach waży 980 gram.

Załączniki:
WP_20170611_19_36_21_Pro.jpg [ 265.57 KiB | Przeglądany 4431 razy ]
WP_20170611_19_36_07_Pro.jpg [ 300.77 KiB | Przeglądany 4431 razy ]
WP_20170611_19_35_49_Pro.jpg [ 308.56 KiB | Przeglądany 4431 razy ]

Autor:  Szymon [ 13 cze 2017, o 14:27 ]
Tytuł:  Re: Trenerek 1300mm

Z jakiego drutu zrobić takie podwozie do trenerka o masie ~6kg? Sprężynowy fi 5 się nada? Rozpiętość podwozia ~35-40 cm.

Autor:  Marek_Spy [ 14 cze 2017, o 14:30 ]
Tytuł:  Re: Trenerek 1300mm

Sympatyczny modelik, szkoda że bez klap i folia zakrywa konstrukcje.

Autor:  mgr [ 16 cze 2017, o 15:46 ]
Tytuł:  Re: Trenerek 1300mm

Marek_Spy pisze:
Sympatyczny modelik, szkoda że bez klap i folia zakrywa konstrukcje.

Tak, samolot jest fajny, też lubię gdy pod folią widać konstrukcje, jednak w kadłubie, po dodaniu poszycia, nie wiele już widać.
Więc nie zawracałem sobie głowy przeźroczystą folią.
Stan na chwilę obecną:
Załącznik:
WP_20170616_15_39_02_Pro.jpg [ 246.75 KiB | Przeglądany 4342 razy ]


Doszedł tej nr porządkowy (od momentu kiedy zacząłem je spisywać i liczyć) i odpowiedni znaczek :)
Załącznik:
WP_20170616_15_30_21_Pro.jpg [ 308.25 KiB | Przeglądany 4342 razy ]

Autor:  mgr [ 17 cze 2017, o 18:29 ]
Tytuł:  Re: Trenerek 1300mm

Maska została wykonana z balsosklejki 3mm, w zasadzie nic nie stoi na przeszkodzie by wrzucić ją na formatki.
Po dodaniu poszycia powstaje naturalne miejsce 3mm grubości na maskę.
Załącznik:
WP_20170616_19_57_52_Pro.jpg [ 303.06 KiB | Przeglądany 4318 razy ]

Widok od spodu
Załącznik:
WP_20170616_19_58_08_Pro.jpg [ 229.8 KiB | Przeglądany 4318 razy ]

Centropłat w pierwszej części planowałem po prostu pokryć folią, jednak podczas próby wyszło to strasznie beznadziejnie, folia się zapadała... szkoda gadać.

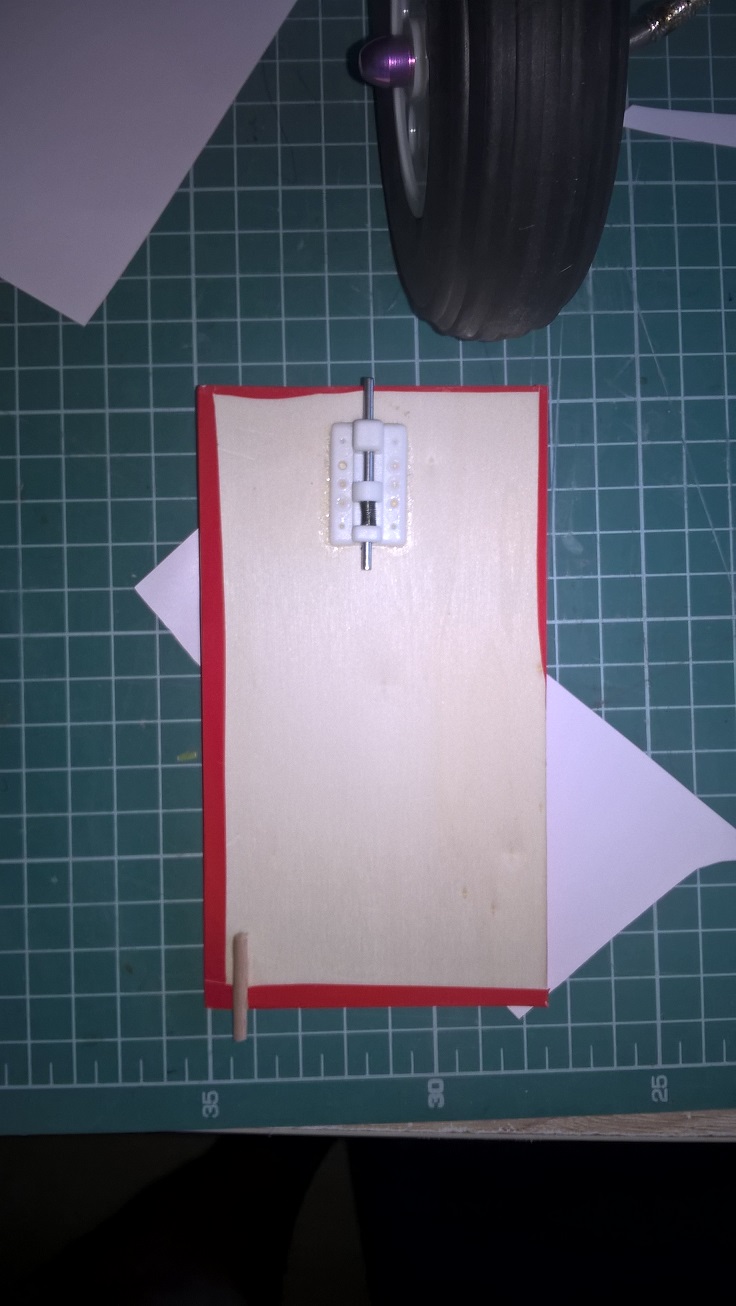

Postanowiłem więc folię wzmocnić, użyłem sklejki 0,4mm, docięta na wymiar i na nią przyklejona folia.
Załącznik:
WP_20170616_21_02_50_Pro.jpg [ 247.98 KiB | Przeglądany 4318 razy ]

Z przodu zostawiłem więcej folii, by zrobić z niej zawias, po przyprasowaniu żelazkiem, zabezpieczyłem to miejsce przeźroczystą taśmą klejącą.
Załącznik:
WP_20170616_21_02_46_Pro.jpg [ 297.04 KiB | Przeglądany 4318 razy ]

W spływie pojawiły się kołki sosnowe i do nich wkręty do zamknięcia klapki.
Załącznik:
WP_20170617_18_14_21_Pro.jpg [ 349.54 KiB | Przeglądany 4318 razy ]

Wyszło fajnie, nic się już nie zapada, jest dostęp w razie czego - dla mnie ok :lol:

Autor:  mgr [ 19 cze 2017, o 17:19 ]
Tytuł:  Re: Trenerek 1300mm

Odebrałem dziś od milo wycięte znaki, robota jak zwykle super :)
Kadłub gotowy, pozostało uzbroić skrzydło widoczne na zdjęciu i przykleić folię na drugim. :D
Załącznik:
WP_20170619_15_02_51_Pro.jpg [ 311.37 KiB | Przeglądany 4272 razy ]
