Podniosę nieco zapomniany model Edge 540 -1100mm. Jako że jeden kolega zaczął jego budowę a temat na pfmrc został obdarty ze zdjęć z budowy zdjęcia zostaną zamieszczone tutaj. Odbudowy tematu podjął się nasz moderator molej za co mu bardzo dziękuję.


Zabrałem się za Edge 540. Wszystkie elementy pasują (zadziwiające !). W każdym razie model wycięty bez offsetów i składa sie bardzo dobrze. Najwyraźniej sklejka jest trochę grubsza. To co na zdjęciu 160g. Oczywiście można to i owo zrobić z balsy ale jako że nie przewiduję robić kitów tego modelu (chyba że ktoś się będzie bardzo upierał) a jedynie udostępniać pliki pod laser to każdy może wyciąć elementy z dowolnego materiału. Dobra, żeby nie przynudzać. To co na zdjęciach to 2h pracy. Zapomniałem wstawić półki podwozia ale jeszcze dam radę.

Dorwałem jakąś wytłoczkę kabiny i chyba będzie pasować

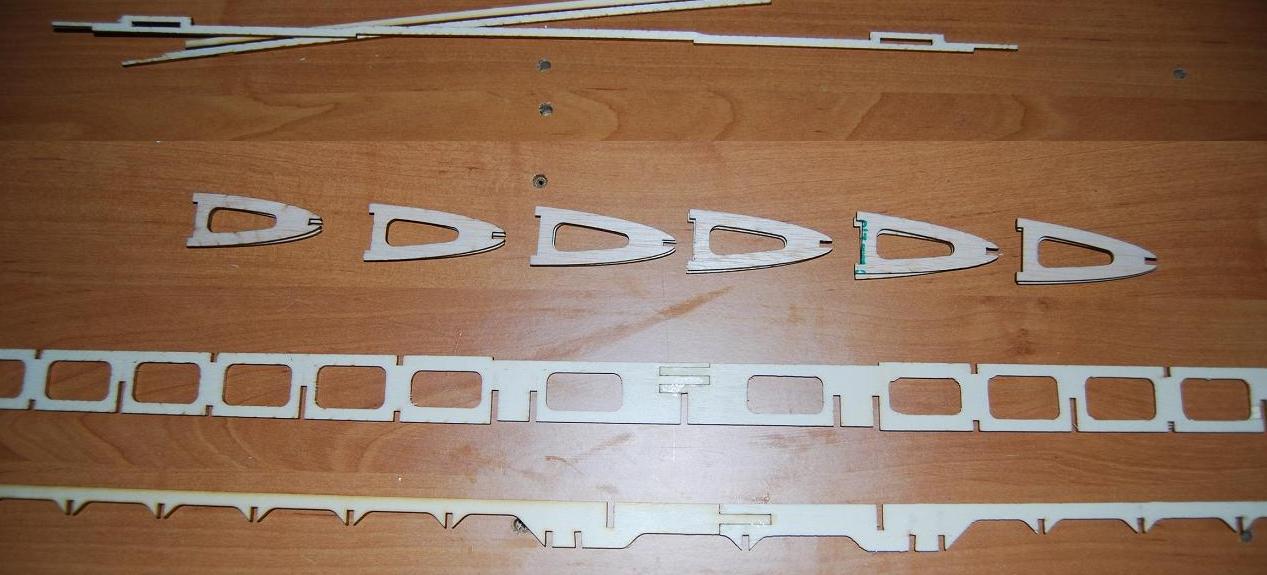

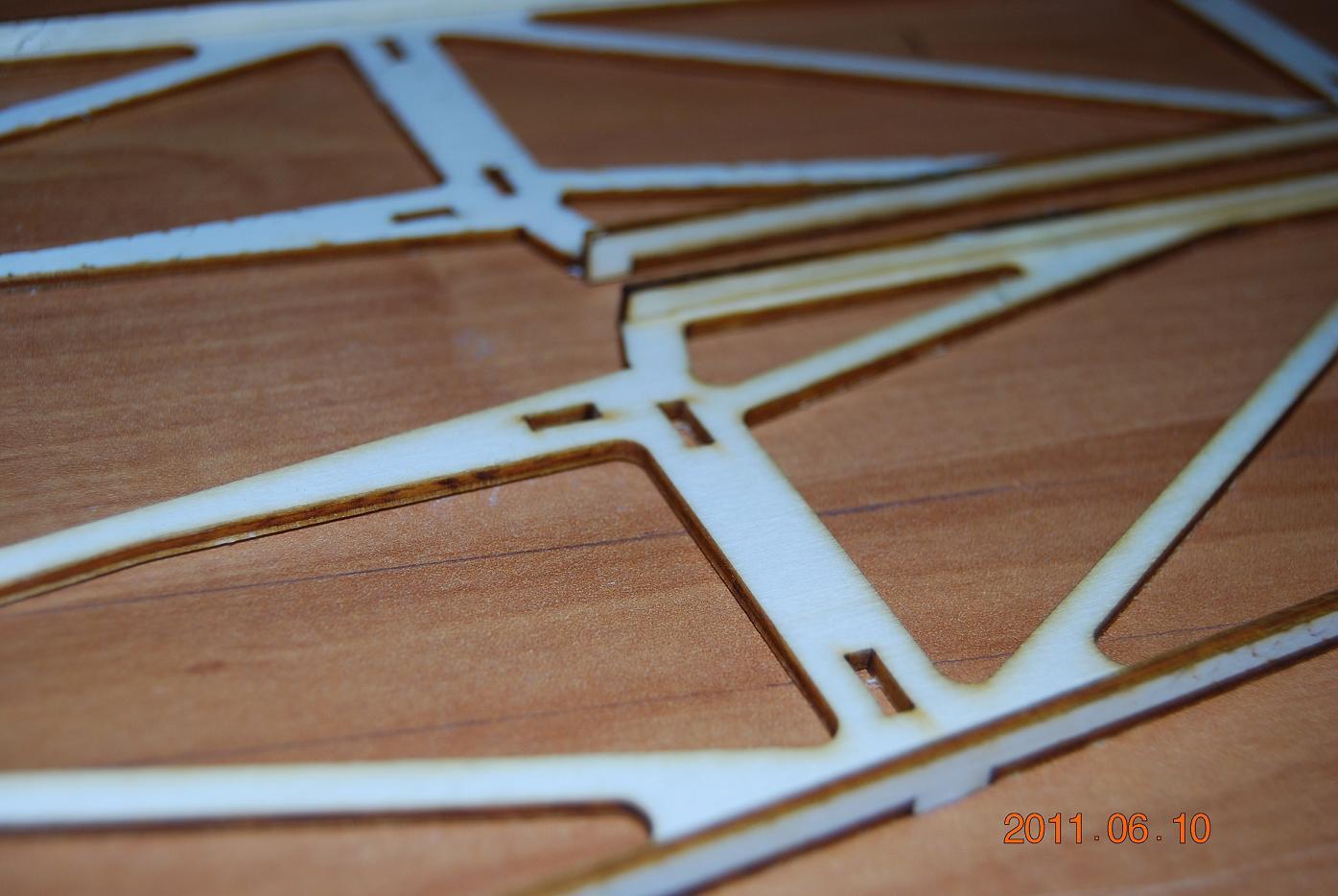

Elementy ze sklejki 2,6mm lipowo - balsowej.

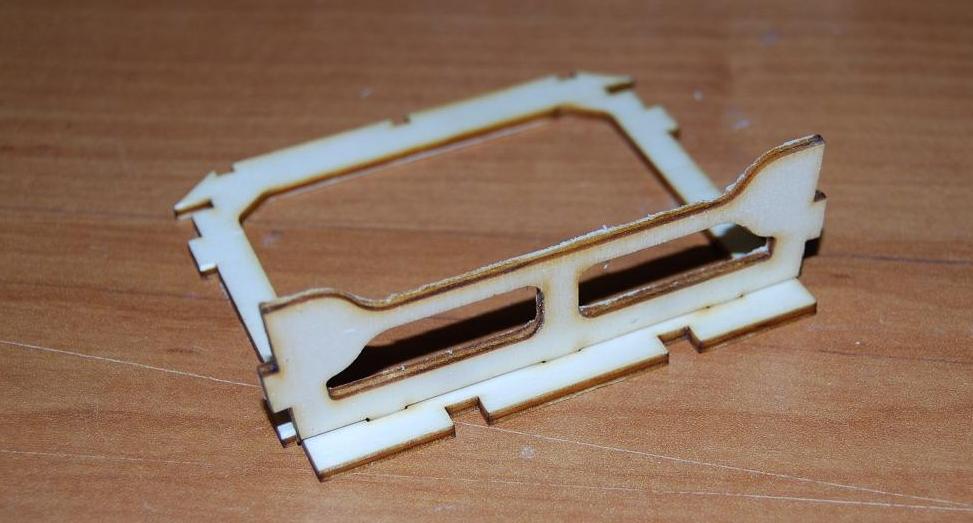

Zrobiłem wzmocnienia ramki kabinki z miękkiej balsy 6mm i wyszlifowałem dół tak, żeby pasowały do ramki i profilu skrzydła oraz boków. W sumie te wzmocnienia są potrzebne tylko po to, żeby można było przykleić balsowe pokrycie ramki. Wytłoczka kabiny od Mirka extry się raczej nie sprawdzi . Wygląd boczny jest ok ale sposób wytłoczenia przodu tej kabinki raczej dyskwalifikuje ją z użycia w Edge. Zobaczymy. Balsa 1,5mm miękka mi się skończyła więc prace przy ramce kabiny wstrzymane.

Molej robi robotę z odtwarzaniem tematu że hej. Opis na 100% się przyda bo już klika osób mnie pytało jak można pozyskać pliki.


Znalazłem kawałek balsy miękkiej i wstępnie przyciąłem kabinę. Chyba będzie ok.

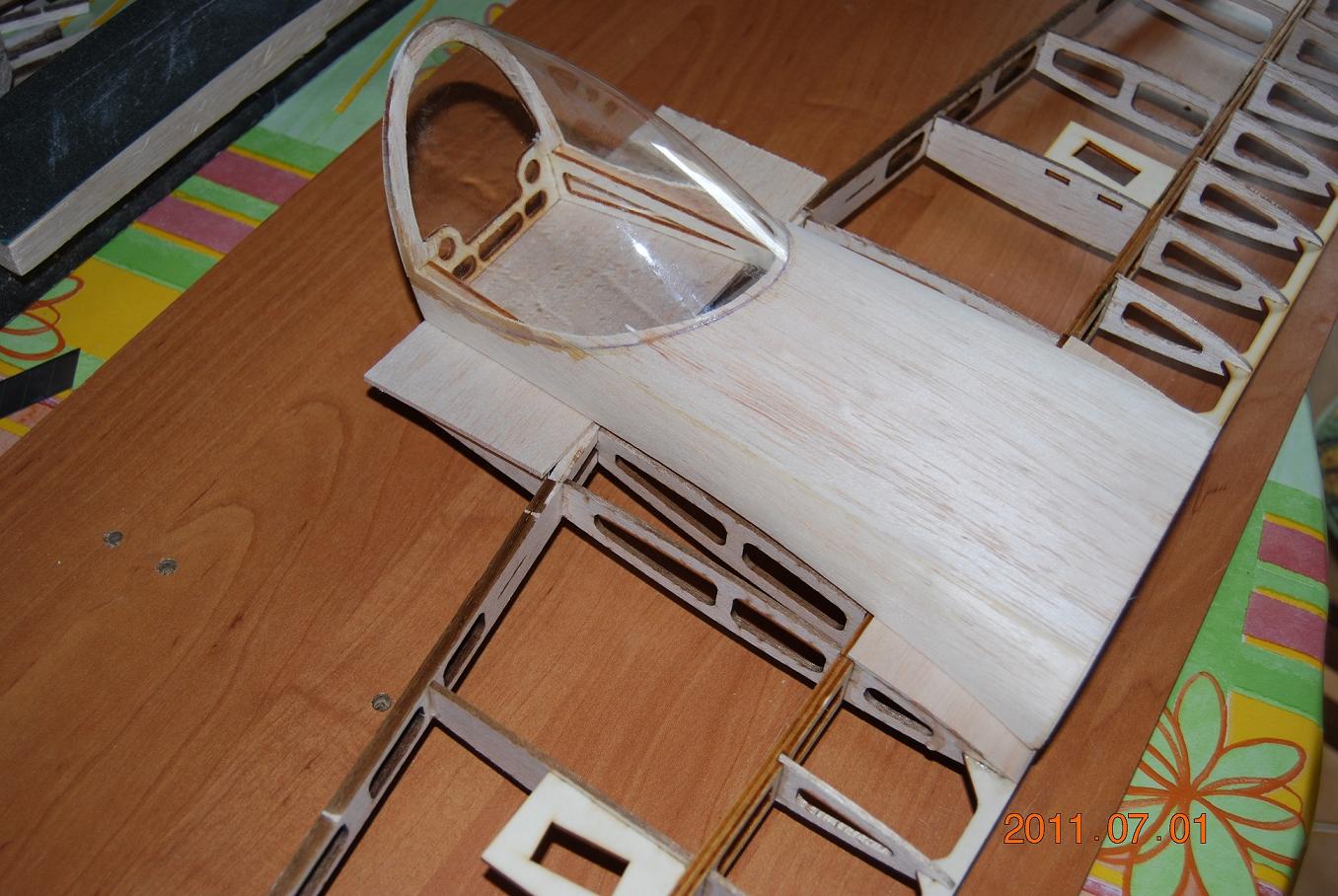

Wkleiłem kabinkę. Szału nie ma. Ogólnie to nie postarałem się za bardzo. Jak będzie fajnie latał to zrobię sobie jeszcze jednego.
Złożyłem w CAD kompletne skrzydło, zaraz złożę stateczniki. Niestety ale tylko wirtualne na tą chwilę, gdyż muszę dać do wycięcia elementy balsowe. Oczywiście będą zdjęcia z wykonywania tego pokrycia. Wygląda na to, że model będzie lekki i nawet przypomina prawdziwego Edge 540

Co do napędu to mam silniki CDROM 3530 1400kv, do tego jakiś pakiet 2000mAh 3s , regler Turnigy Sentry 40A, na ogon serwa 13g na lotki może takie same. Powinien polecieć na takim wyposażeniu .

Z braku możliwości zrobienia skrzydełka i stateczników pokryłem folią kadłub z drugiej strony i wyciąłem szczelinę na statecznik poziomy. Ponieważ będzie on napędzany jednym serwem musiałem pomyśleć o miejscu na łącznik.

Nie mogłem się powstrzymać i złożyłem statecznik pionowy i ster kierunku. Wszystko pasuje idealnie. Narazie bez kleju i część elementów się przesunęła ale ideę konstrukcji widać

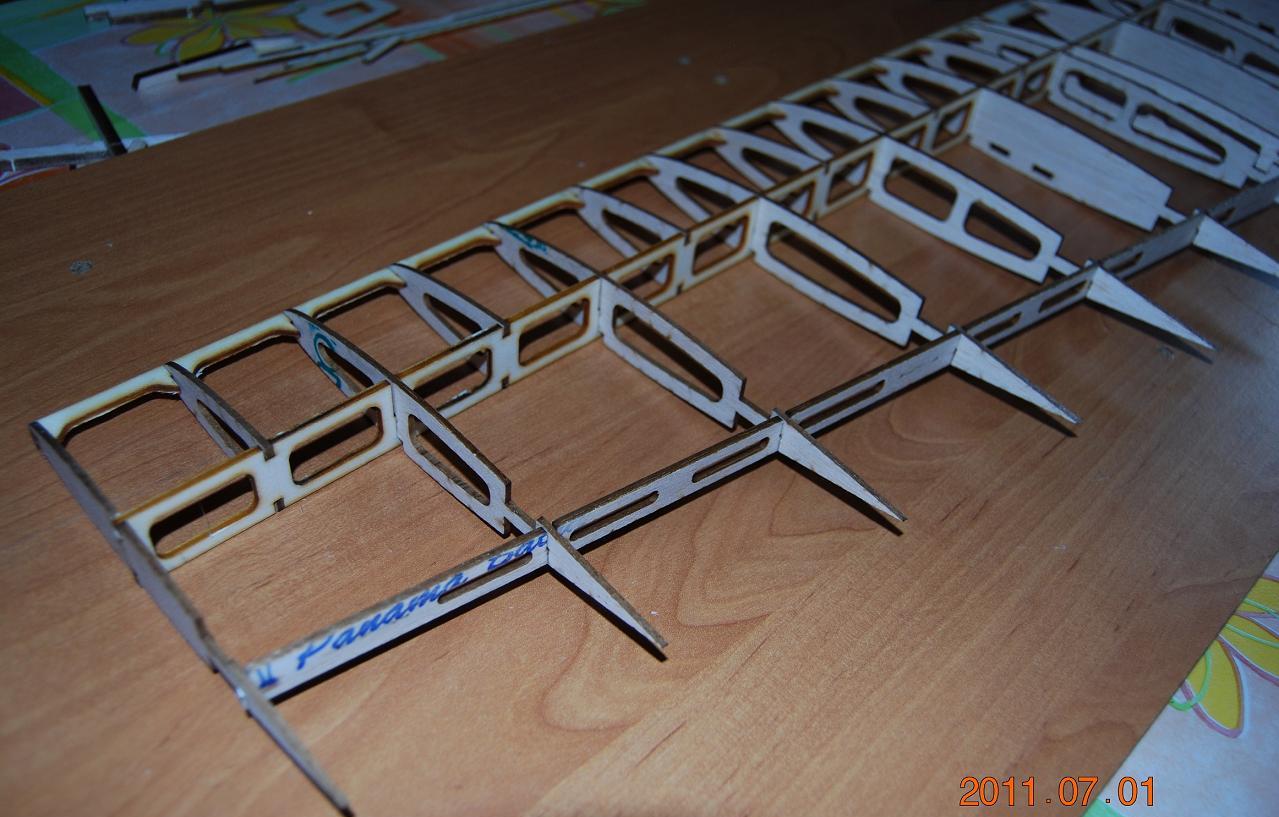

Rano zabrałem sie za skrzydło
Wyskoczyłem na chwilę na przegląd samochodu ale wznowiłem prace nad skrzydłem. Niezbędne okazało się wklejenie płaskownika węglowego 1x3x1000mm żeby usztywnić skrzydło. Rowki na płaskownik wykonałem brzeszczotem. Oczywiście może to być pręt fi1mm czy płaskownik 0.5x2mm lub też listwa sosnowa 2-3x5mm.

Witam
z zaciekawieniem bacznie obserwuję temat
dopatrzyłem się wielu podobieństw w stosunku do znanego wszystkim modelu - Extrim ze stajni Artexu. Bardzo ciekawa konstrukcja Sławku, jestem ciekaw, jak zachowywać się będzie model w powietrzu, czy oblot modelu jest przewidziany jeszcze w tym roku czy może dopiero na wiosnę ?

Można by powiedzieć że ekspresowa budowa Tak na prawdę jest to reaktywacja tematu a oblot odbył się już daaaawno (patrz data zdjęć - 2011r.).
Fotorelacja powiązana jest z tym tematem.

Model poleciał już dawno, trzeba mu dodać na spływie steru wysokości listwy z balsy 6mm miękkiej i szerokości ze 20mm. Powierzchnia usterzenia poziomego okazała się za mała. Z extrimem może się kojarzyć w sumie tylko skrzydło i jego mocowanie.


Coś zaczyna się wyłaniać z tych balsowych puzzli

Tempo takie sobie. Szybkie składanie to efekt siedzenia przez łącznie kilkadziesiąt godzin przed komputerem i sprawdzanie konstrukcji przed wycięciem. W efekcie składanie nie wymaga myślenia tylko wkładania elementów w odpowiednie miejsce i zalewanie klejem. Z Edge jestem zadowolony bo jest prosty w montażu jak budowa cepa , mam nadzieję że będzie dobrze latał.

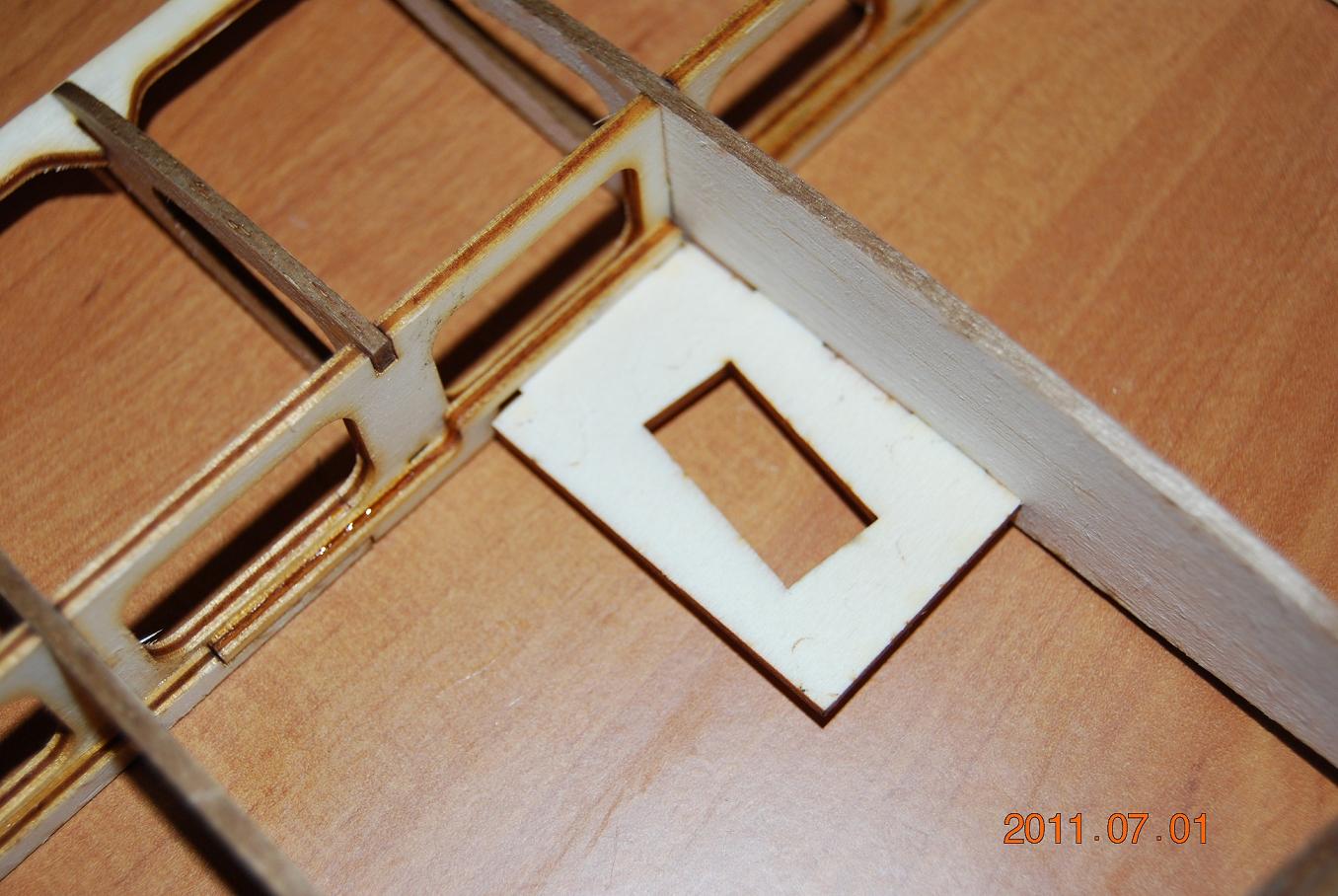

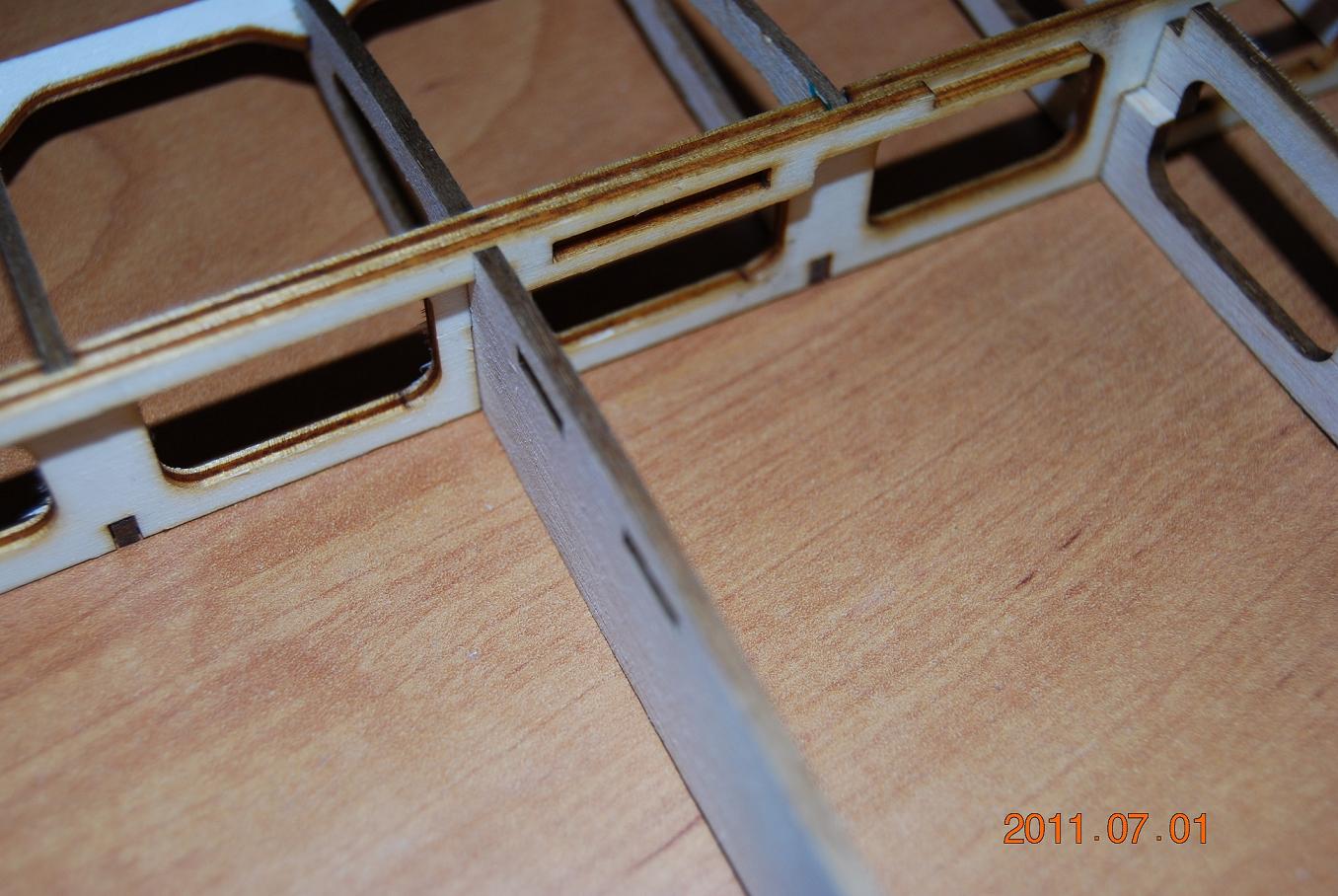

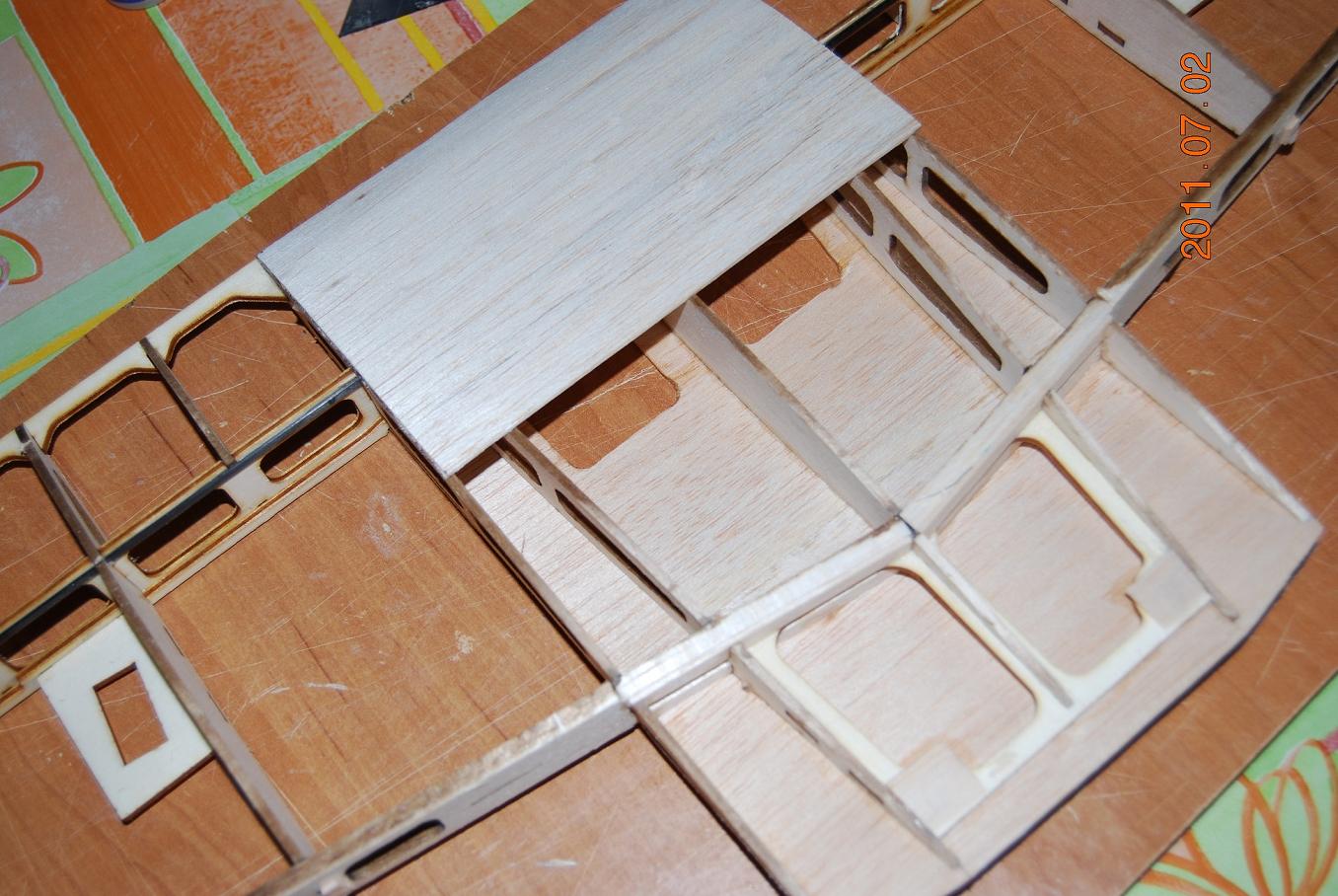

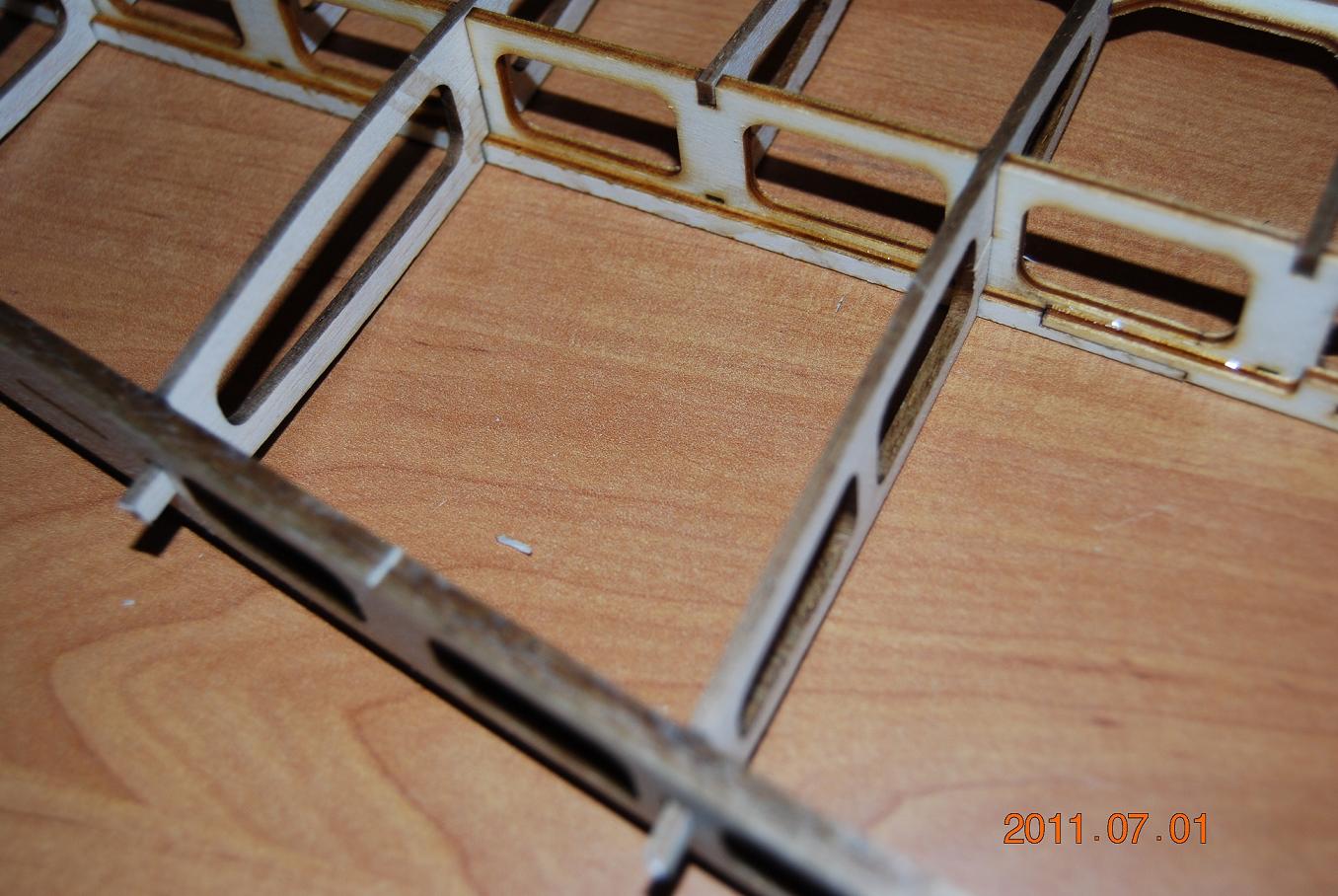

Zabieram się zaraz do dokańczania skrzydła, na zdjęciach widać szczegóły pokrycia lotki i węglowe wzmocnienie dźwigara.

Kontynuuję odtwarzanie fotorelacji Sławka. Będzie kilka krótkich postów aby powstała druga strona. Obecna robi się zbyt długa...
