Zaraz podeślę Ci rysunek może być w DWG?
Jeszcze nie wróciłem bo nie mogę znaleźć pracy w Olsztynie Także dalej dorabiam Niemców...

_________________
Pozdrawiam - Krzysztof

Może być dwg albo PLT. Znikam na godzinę.

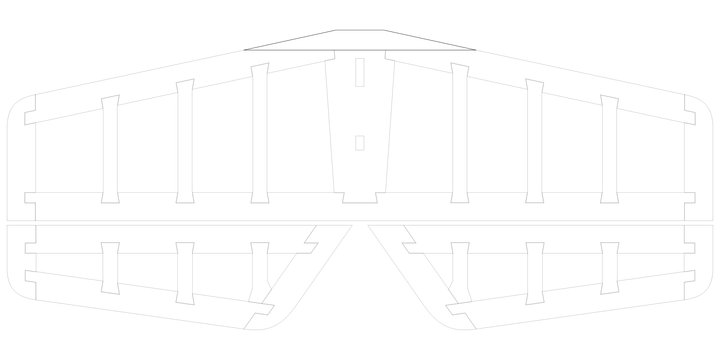

Edit: tak bym to widział jak na screenie. Odpadnie problem z ewentualnym złamaniem, można zrobić jeszcze tak, że natarcie zachodzi na natarcie.

O.K. Dziękuję Sławku za podpowiedź
Zmianę naniosę na rysunki. W kolejnych modelach chyba faktycznie poszycie trzeba by było zmienić na 2 mm. 3 mm jest chyba zbyt grube i model wyjdzie dość "pancerny". A swoją drogą zastanawiałem się nad poszyciem laminatowym. Tak sobie kombinowałem, że można by było na szkle wylaminować formatki z tkaniny 48 g/m2, używając do tego preparatu Eze Kote a po wyschnięciu przykleić do "klatki". Tkanina laminowana tym specyfikiem jest dość elastyczna tak, że bez problemu układała by się na bokach kadłuba. Oczywiście bardziej wytrzymały byłby laminat z L285 ale nie wiem jak rozwiązać problem napinania tkaniny aby nie zapadała się w pustych przestrzeniach. A może nie warto sobie zawracać takimi pomysłami głowy i stosować tradycyjne metody?
Tak czy inaczej czekam na ciąg dalszy relacji i uwagi dotyczące konstrukcji

_________________
Pozdrawiam - Krzysztof

Śledzę temat, fajny modelik.

_________________
Pozdrawiam Krzysztof
Piłeś- nie pisz!

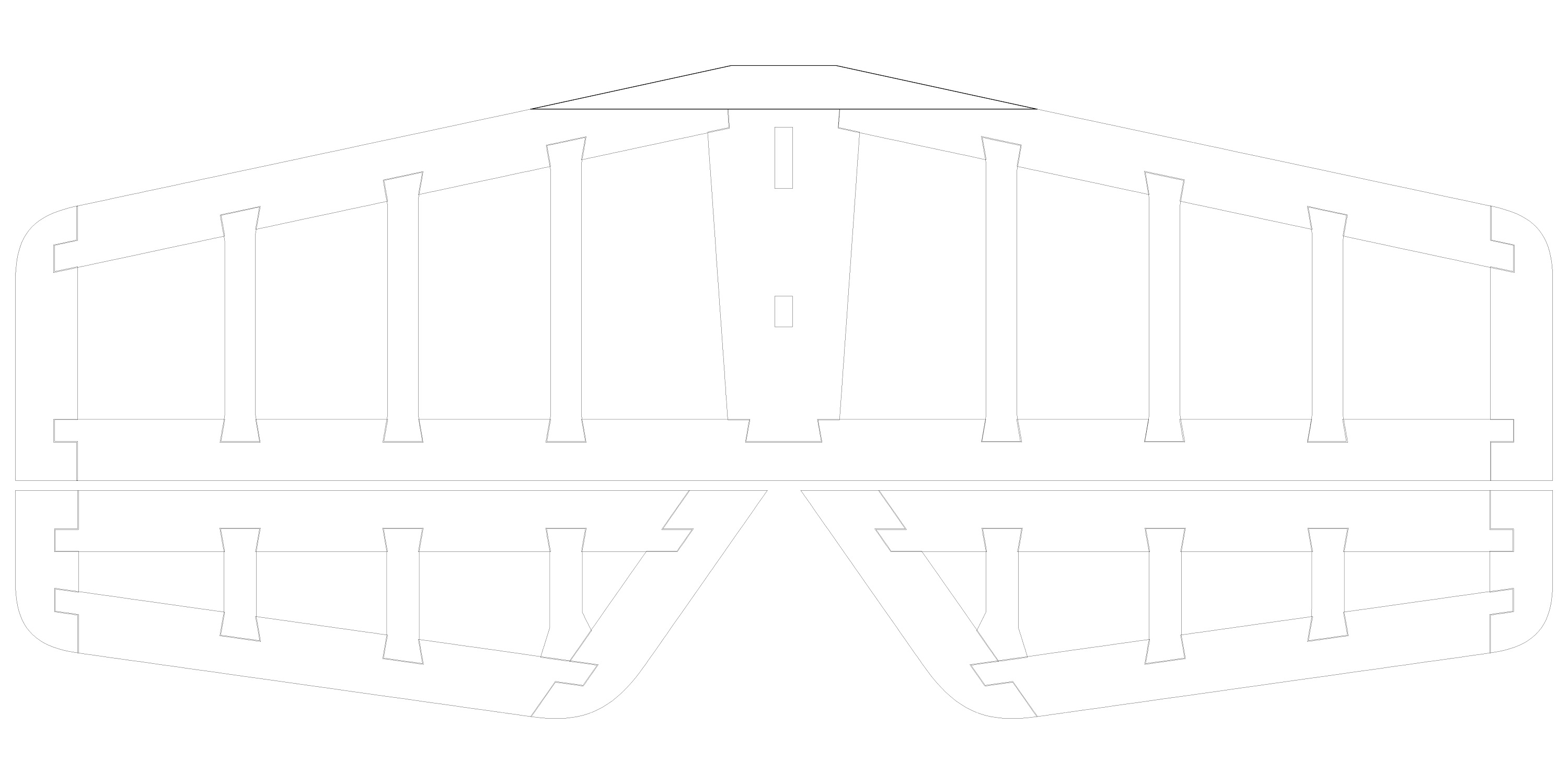

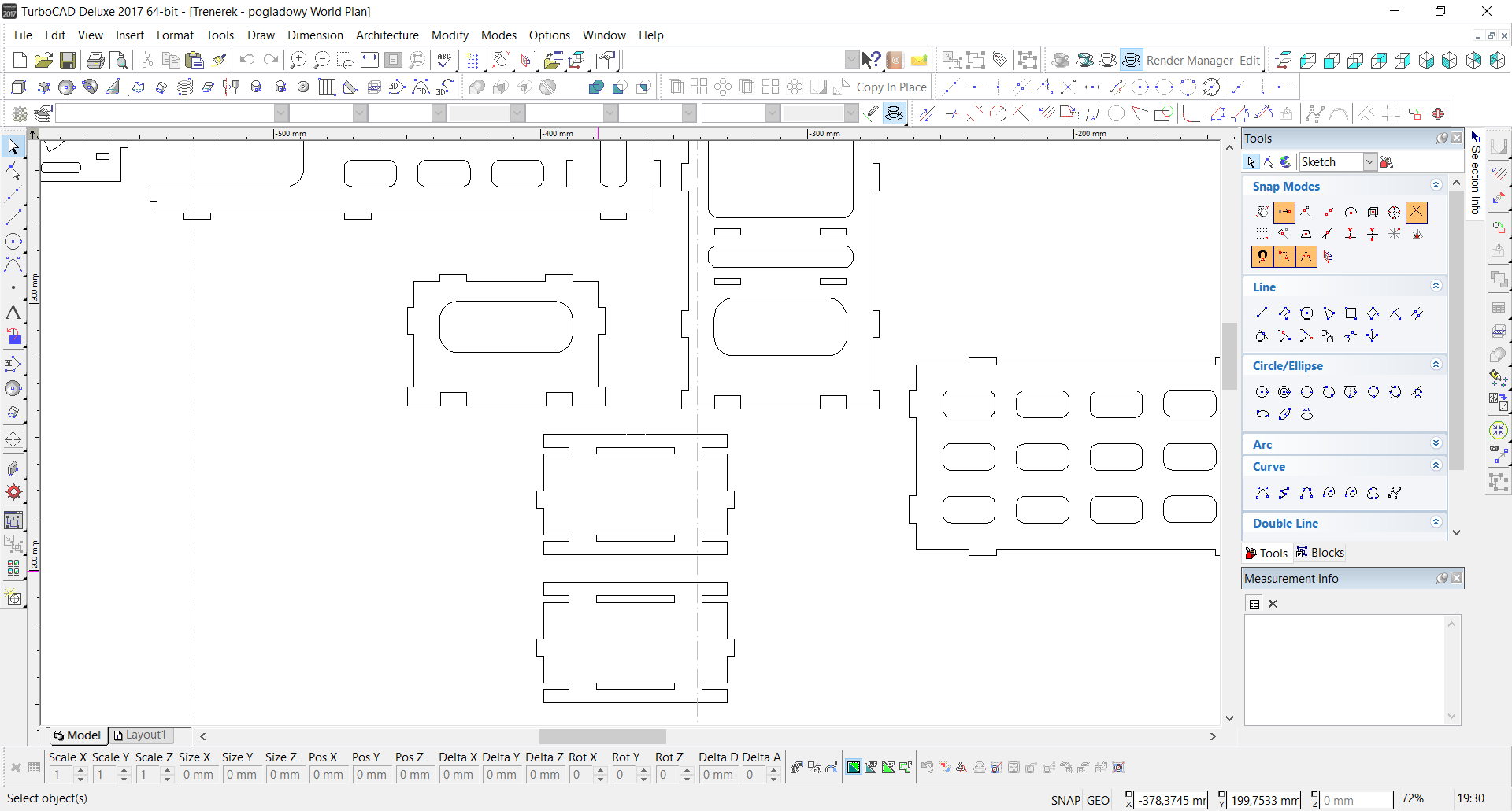

Offsety kadłuba poprawione Elementy zakończenia ogona również poprawione
Siedzę teraz nad statecznikiem i propozycją Sławka. U mnie upał ponad 32 stopni wiec akurat czas na rysowanie w chłodnym pokoju. Tomek - spoko myślałem o zwiększeniu rozpiętości do 1400 mm. Skrzydła dzielone więc wejdą nawet do TICO. Kadłub zostaje tak jak jest. Stateczniki zaprojektowane są o kilka procent większe niż być powinny. Model miał latać przewidywalnie i spokojnie. Jak wyjdzie, okaże się gdy Tomek dokona oblotu

No tak, Sławek dorysował cztery kreski Prościej by było wywiercić "dziurkę" fi 2 i wkleić węgiel niż teraz przerobić cały przód statecznika

Tomasz, oczywiście elementy mocowania podwozia również w tej sytuacji wymagają podpiłowania. W podwoziu wchodzi listewka z drewna twardego - dąb lub buk

_________________
Pozdrawiam - Krzysztof

Jeśli sama rozpiętość, to ok. Chodziło mi tylko o to, że kadłub już teraz jest duży sam w sobie


hmm, nie mam tak długiego wiertła fi2mm.
Ale mogę od góry przelecieć frezem 2mm i wkleić kawałek węgla na CA lub żywicę - ma sens ?


Uhmm.. masz na myśli podwozie główne ?

Podpowiedz, gdzie. Bo miejsce na podwozie to te dwie półki z balsosklejki, swoją drogą zastanawiałem się czemu nie ze sklejki lotniczej.
I planowałem właśnie takowy kawałek sklejki od góry wkleić, by wkręty miały się czego trzymać.

_________________
Nic tak nie cieszy, jak własny szybowiec
____________SAM 18-025_____________
https://gliders.pl

Jak masz frez to zrób szczelinę i wklej płaskownik węglowy - koniecznie na CA i będzie po sprawie. Niemniej jednak należy zmienić natarcie bo to jest dość delikatne.

Przepraszam za "przerwę w nadawaniu". Wczoraj około 19 mieliśmy małą "nawałnicę" z piorunami i i grzmotami a że maszt przekaźnikowy jest najwyższą budowlą w Isselburgu to "zarobił" dwa strzały i padł internet.
Tomasz - masz takie wiertło tylko chyba o tym nie wiesz Ja używam szprychy rowerowej lekko podszlifowanej + wkrętarka ))
Tak jak wspominałem, miałem kiedyś laser o mocy 80 W i przyznam, że nie radził sobie z wypalaniem sklejki lotniczej. Nawet nie było mowy aby poradził sobie z wypalaniem sklejki lotniczej o grubości 3 mm. Dlatego zaprojektowałem ten element podwozia z balsosklejki!
Rozwiązania mocowania są następujące:
pierwsze - listewka z drewna twardego - dąb, buk, grab,
drugie - tkanina + żywica między formatkami,

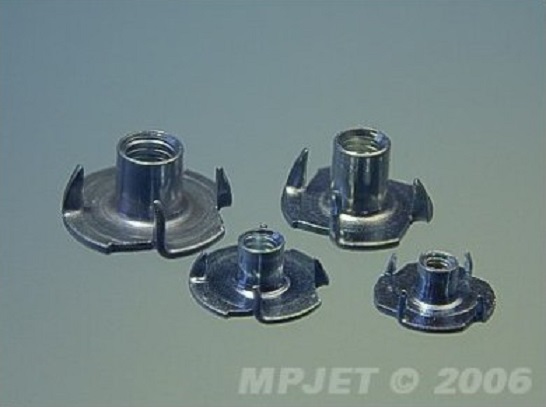

trzy - nakrętki kłowe:
https://modelemax.pl/pl/nakretki/4484-g ... p-jet.html
https://modelemax.pl/pl/nakretki/5645-g ... p-jet.html
Ja zastosowałbym tkaninę i nakrętki. Nie "bawił" bym się z piłowaniem sklejki lotniczej. Podwozie zrobiłbym z drutu, bo jest elastyczne i wybacza błędy przy lądowaniu. Sztywne podwozie na trawiastym lotnisku zazwyczaj wyrywa elementy mocowania i kadłub do remontu ((((
Co do frezowania - jeśli zrobisz nacięcie na płaskownik to wydaje mi się że powinno być z jednej i z drugiej strony. Ja bym wiercił dziurkę i wkleił pręt fi 2 mm. Nie jest to zbyt długi odcinek więc poradzisz sobie ))))

_________________
Pozdrawiam - Krzysztof

Ja robię półkę podwozia z dwóch sklejek balsowolipowch obłożonych z jednej i drugiej strony sklejką brzozową 0,8mm. Laser bez problemu tnie taką sklejkę.

Można i tak 0,8 mm nie próbowałem ciąć Przed Tomkiem stoi wyzwanie w postaci kieszeni na rurę łączącą skrzydła. Projekt zakładał rurę alu fi 12 + kieszeń wykonaną z rękawa:
https://modelemax.pl/pl/szklane/9684-re ... --1mb.html

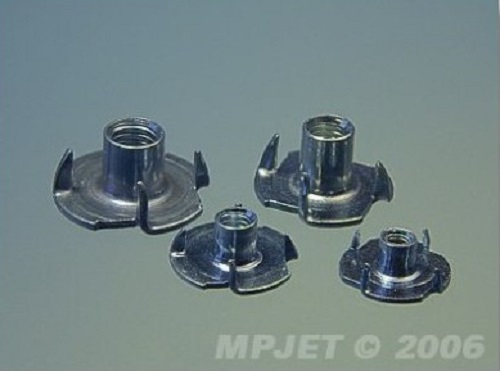

Łączenie skrzydła z kadłubem - nakrętka kłowa i śrubka fi 3 mm montowana do pierwszego żebra:
https://modelemax.pl/pl/nakretki/5645-g ... p-jet.html

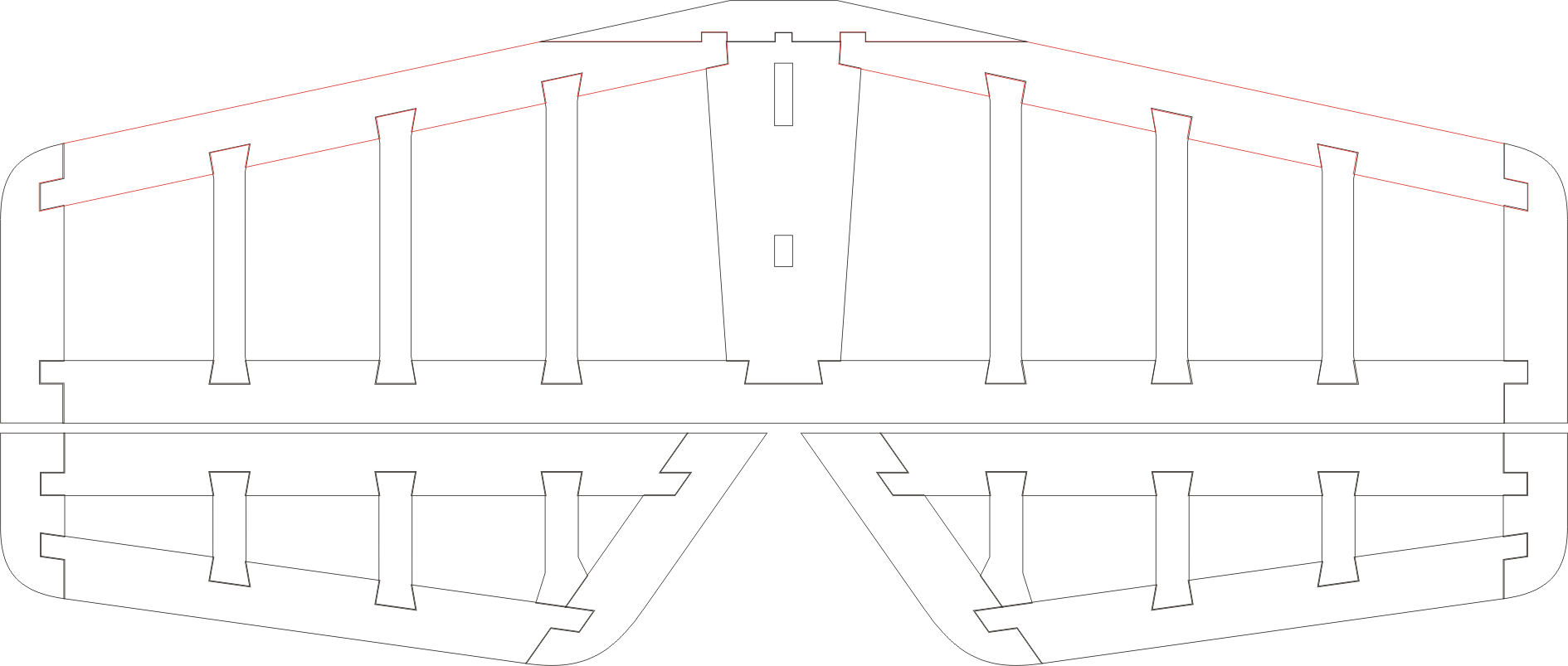

Poprawiona konstrukcja statecznika
