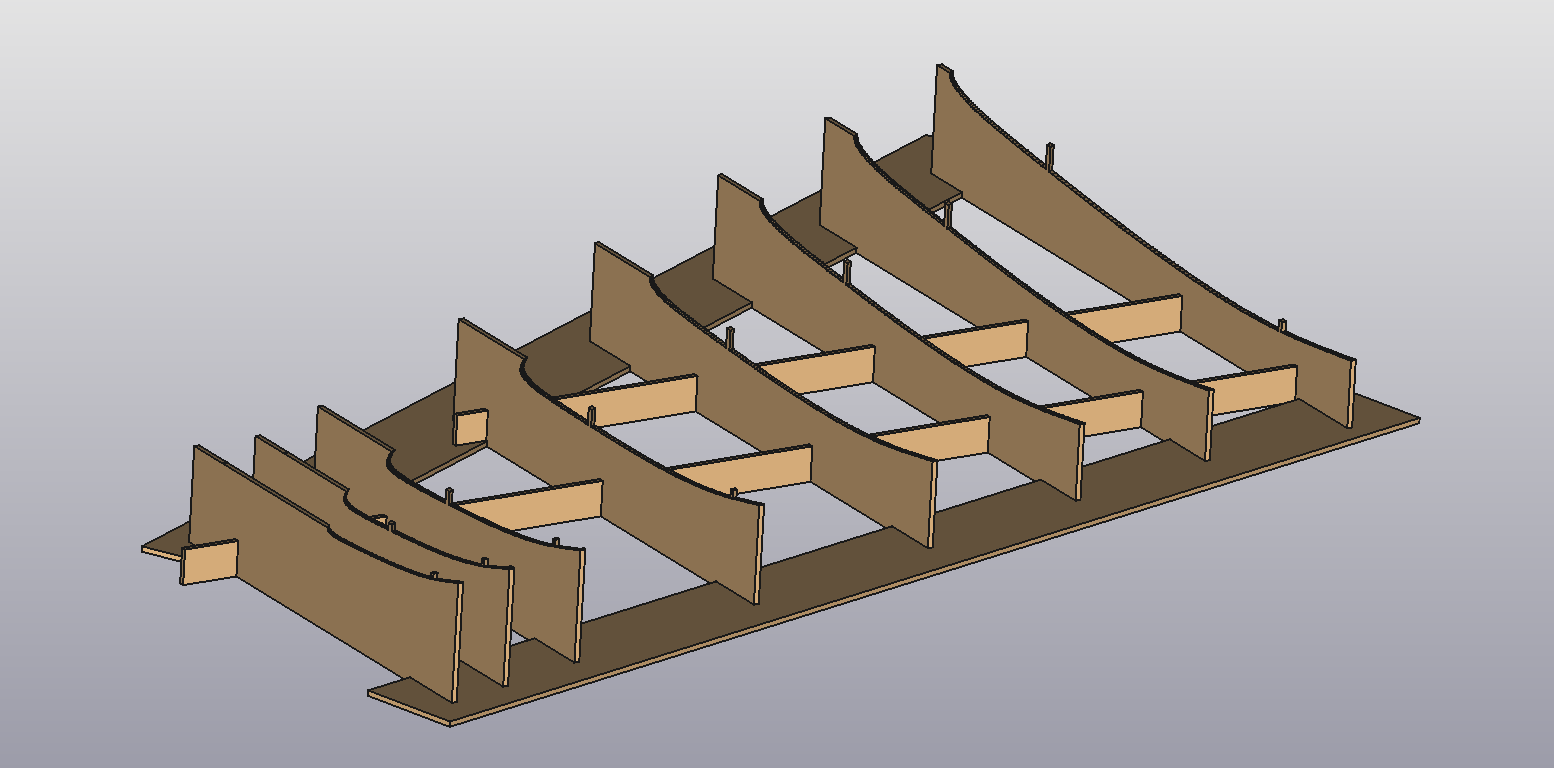

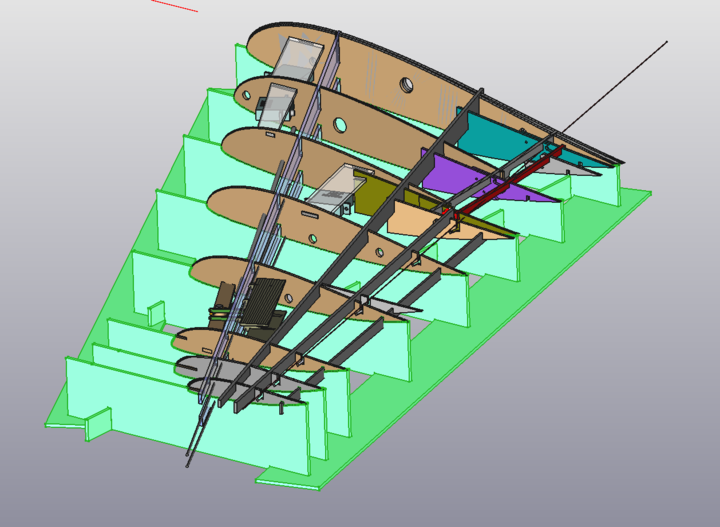

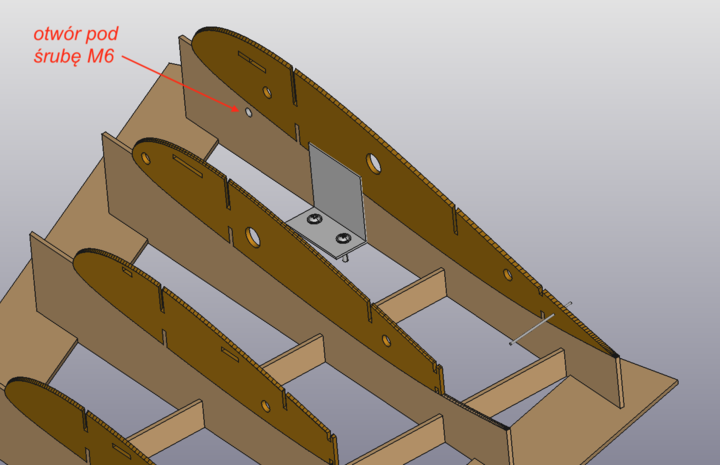

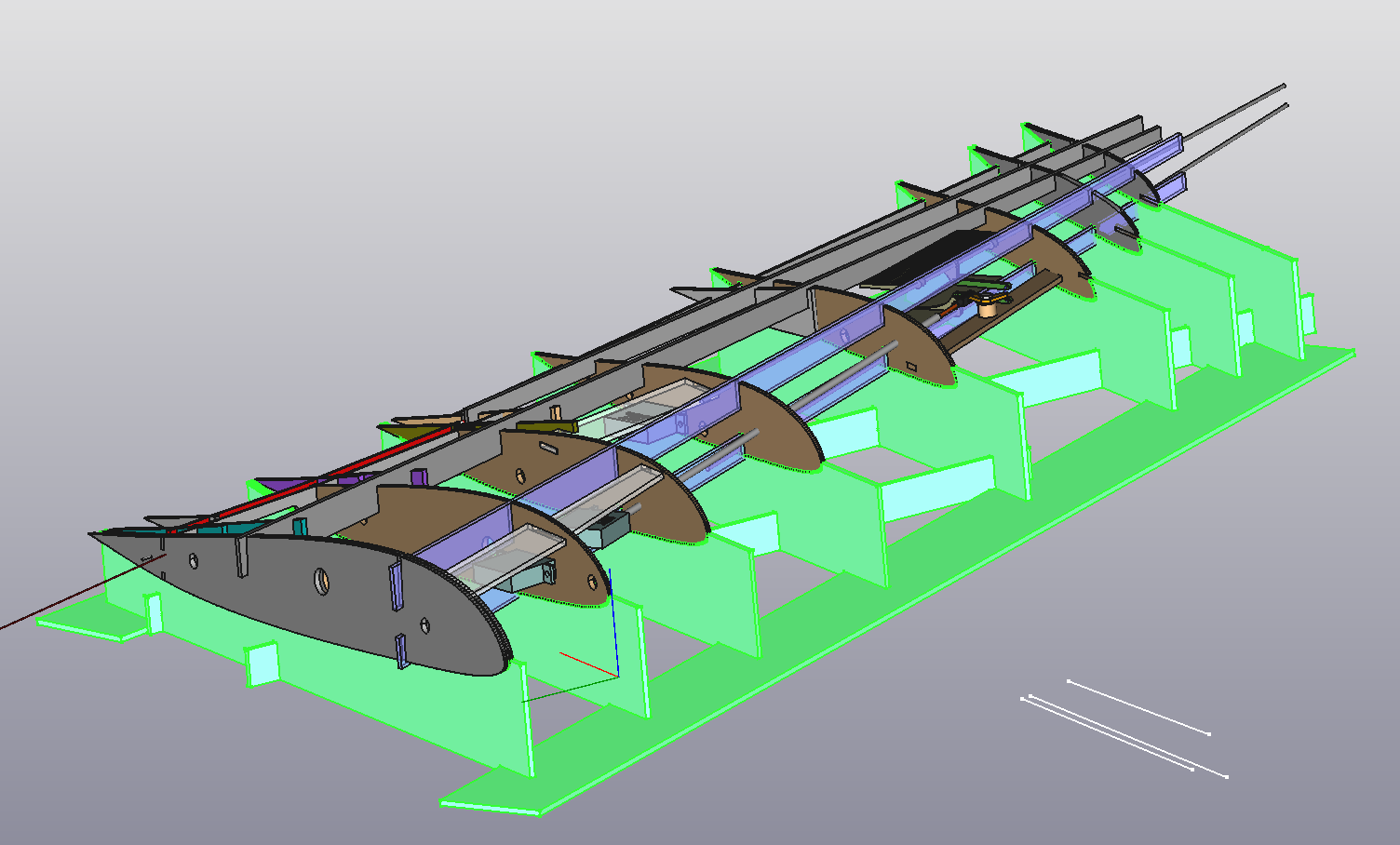

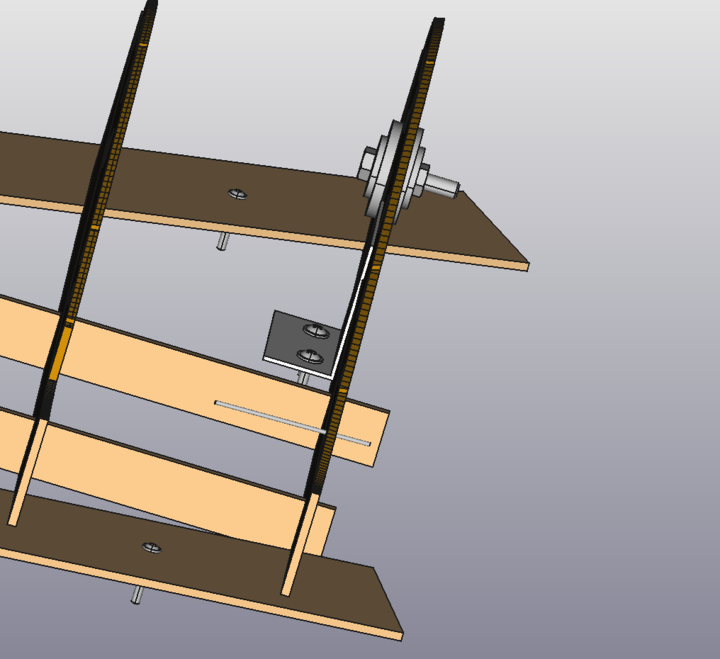

Nie chce mi się budować jakiegoś super przyrządu do montażu skrzydła. Gdyby nie udało się w miarę usztywnić i pewnie zamocować żeberek na tym "przyrządzie" przy pomocy ścisków i klamer do drewna, to wykonam kilka otworów pod śrubę M6 i usztywnię przy pomocy podkładek metalowych lub z odpadów sklejki.
Konstrukcja będzie łączona przy pomocy hotgluta - musi zostać rozmontowana i użyta do drugiego skrzydła jako lustrzane odbicie.
Załącznik:
Zrzut ekranu 2022-07-15 o 13.07.48.png [ 136.72 KiB | Przeglądany 7452 razy ]
Załącznik:
Zrzut ekranu 2022-07-15 o 13.40.33.png [ 111.22 KiB | Przeglądany 7452 razy ]
Załącznik:
Zrzut ekranu 2022-07-15 o 13.40.56.png [ 79.82 KiB | Przeglądany 7452 razy ]
_________________ Dobrze jest zostawić po sobie nie tylko smród.

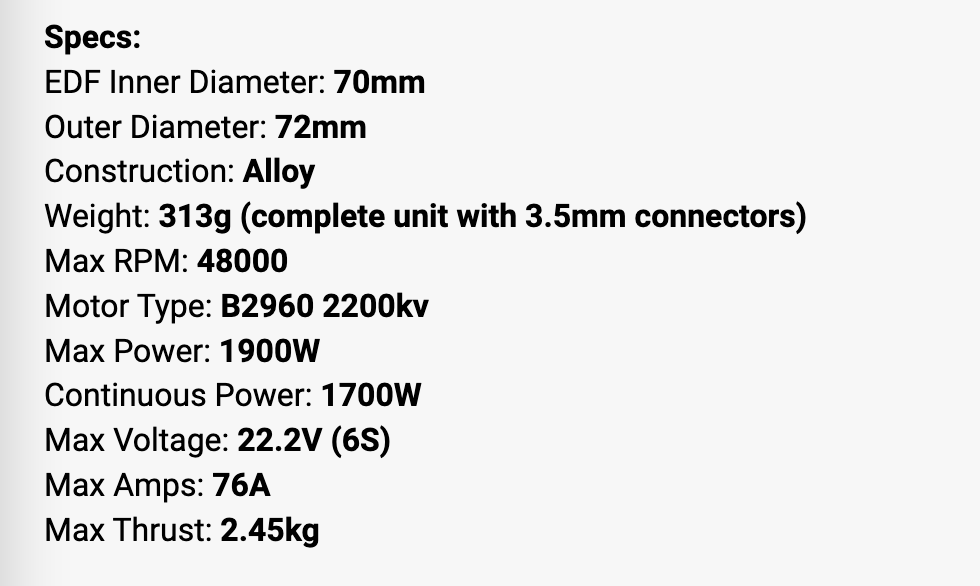

Przed rozpoczęciem wycinania elementów ze sklejki, ostatnia weryfikacja posiadanych napędów EDF. Kiedyś zostałem szczęśliwym posiadaczem takich 2 EDF (DrMad Thrust 70mm 10-Blade Alloy EDF 2200kV) - 1900watt (6s)) wraz z dedykowanymi ESC, 85 A. Wg producenta EDF ma takie parametry:
Załącznik:
Zrzut ekranu 2022-09-23 o 15.34.45.png [ 89.55 KiB | Przeglądany 7016 razy ]
Robiłem testy tego EDF z aku 6S 3300mAh, 60C. Nie wychodzi ciąg statyczny ponad 2 kg, Ten pik na trochę ponad 2kg - nie powtarza się.
Pewny ciąg = 1,85 kg. Nie bardzo wiem jakie aku może dać większy prąd, a może wymienić ESC? Jak na razie maks pobór prądu to ok. 62A.
Robiłem test z pakietem 5S, ciąg = 1,56 kg
Tu film (sorry nie umie robić filmów)

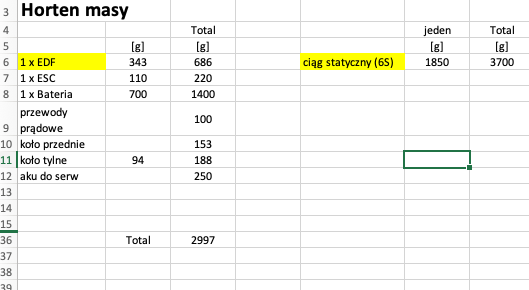

Zakładana masa 5,5 kg. Na razie jest tak:
Załącznik:
Zrzut ekranu 2022-09-29 o 15.52.23.png [ 27.79 KiB | Przeglądany 7016 razy ]
_________________ Dobrze jest zostawić po sobie nie tylko smród.
Rejestracja: 8 lis 2013, o 09:39 Posty: 285 Lokalizacja: Plewiska
Hejka. Obserwuje temat z ciekawością.
Czy masz możliwość zmian w nastawach regulatora? Zmiana timingu i może okazać się że będzie ok. Prąd max traktowałbym raczej trochę umownie. Kolega z Lubonia spalił 3szt madthrusta przy prądzie 10%mniejszym od max
_________________ Pozdrawiam Krzysztof Piłeś- nie pisz!
Czy masz możliwość zmian w nastawach regulatora? Zmiana timingu i może okazać się że będzie ok. Prąd max traktowałbym raczej trochę umownie. Kolega z Lubonia spalił 3szt madthrusta przy prądzie 10%mniejszym od max
Tak, mam możliwość, są możliwości ustawień na: Low, Medium i High.
_________________ Dobrze jest zostawić po sobie nie tylko smród.
Nigdy nie cierpiałem tak mocno na brak czasu na hobby jak to ma miejsce ostatnio.

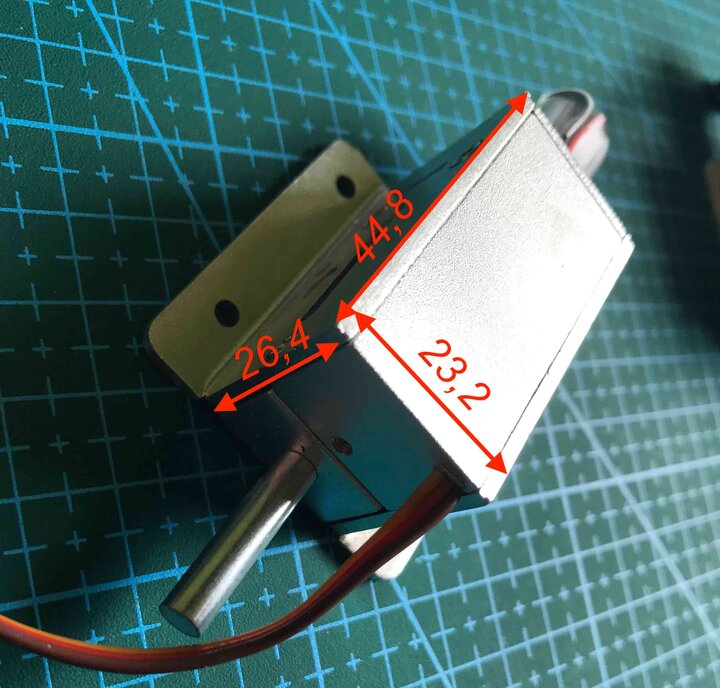

Jedynie co robię z Hortenem, to jakieś drobne rzeczy. Przerobiłem serwomechanizmy podwozia, pisałem wcześniej, że muszę zmienić położenie półki mocowania, bo wyłazi poza obrys skrzydła.

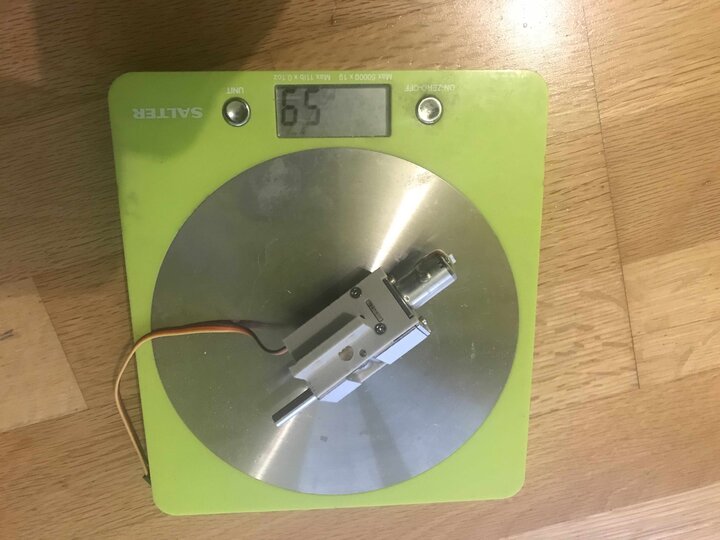

Przerobiłem to:
Załącznik:
IMG_1807.jpeg [ 307.22 KiB | Przeglądany 5744 razy ]

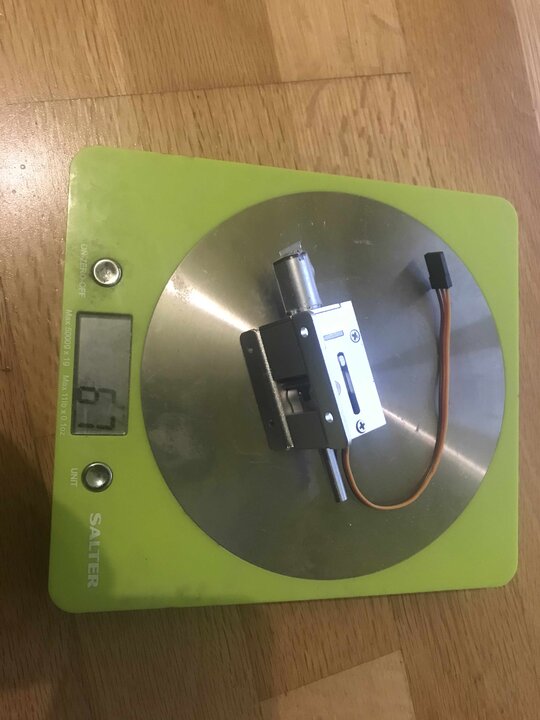

Na to
Załącznik:
IMG_3444.jpeg [ 539.58 KiB | Przeglądany 5744 razy ]
Zyskałem na tym 8 gram na jedno serwo.
Załącznik:
IMG_5249.jpeg [ 422.57 KiB | Przeglądany 5744 razy ]
Załącznik:
IMG_7069.jpeg [ 392.81 KiB | Przeglądany 5744 razy ]

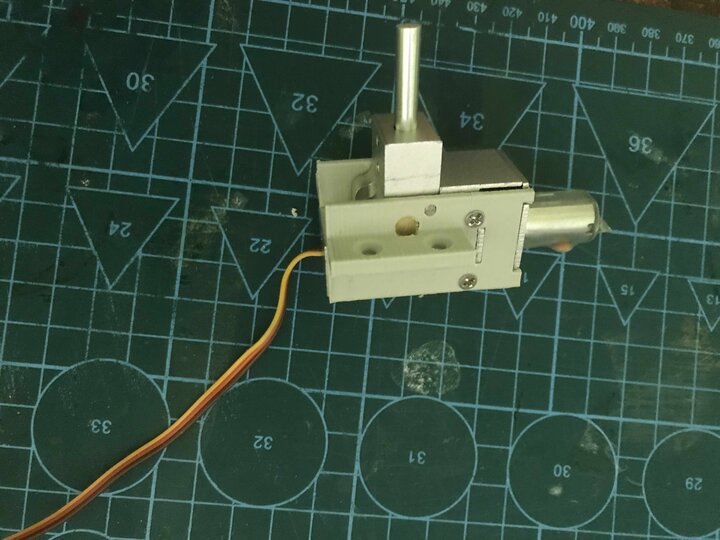

Nowe boki serwa z półkami, wydrukowane z impactPLA. Problemów wytrzymałościowych się nie obawiam

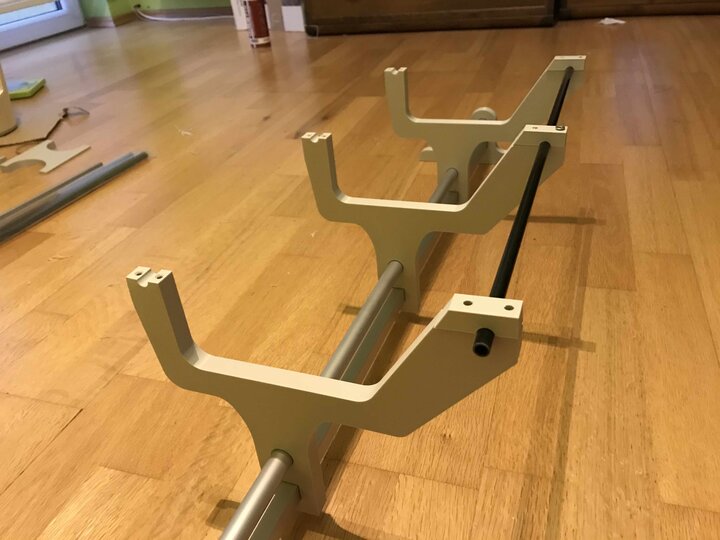

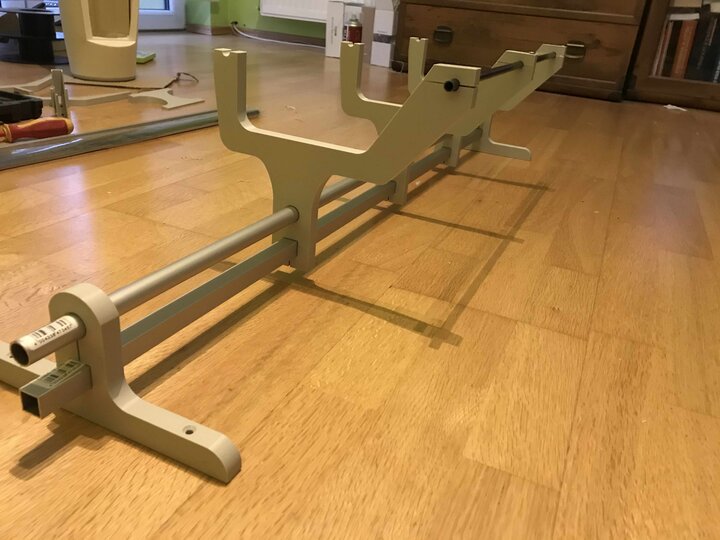

Zrobiłem też przyrząd do montażu centropłata
Załącznik:
IMG_7338.jpeg [ 433.55 KiB | Przeglądany 5744 razy ]
Załącznik:
IMG_9477.jpeg [ 384.06 KiB | Przeglądany 5744 razy ]
Teraz tylko czekać na poniesienie temperatury w garażu, no i trochę wolnego czasu.
