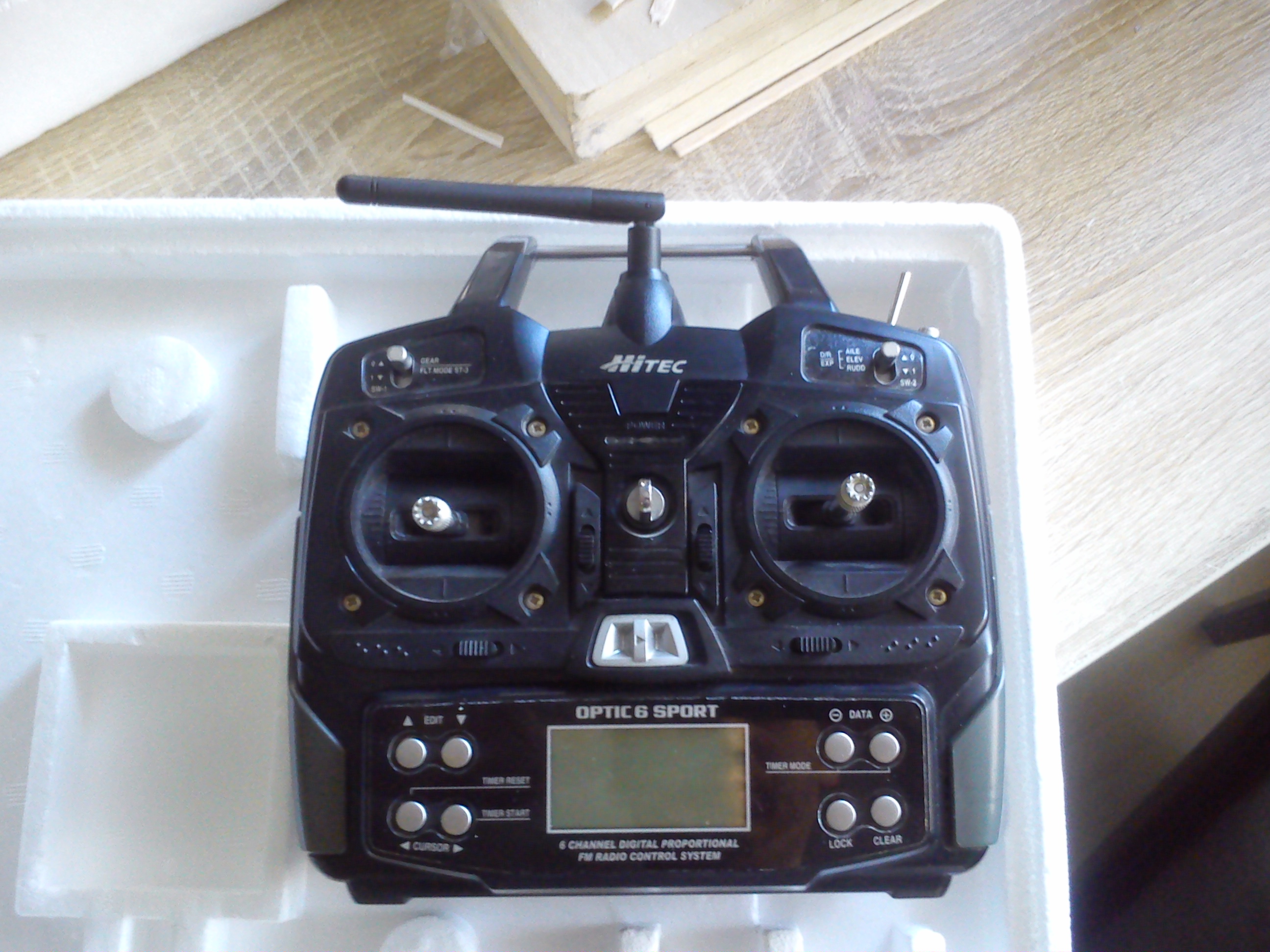

Ostatnio wykonałem przeróbkę Optic-a 6 Sport na 2,4 GHz. Modyfikacja jest banalna poradzi sobie z nią każdy kto choć raz trzymał lutownicę w rękach.

Co potrzebujemy:

• Moduł FrSky DHT

• Lutownicę z małym grotem
• Odsysacz np. OD-25

• Pistolet z klejem na gorąco
• Śrubokręty krzyżowe

Rozpoczynamy od rozebrania aparatury.

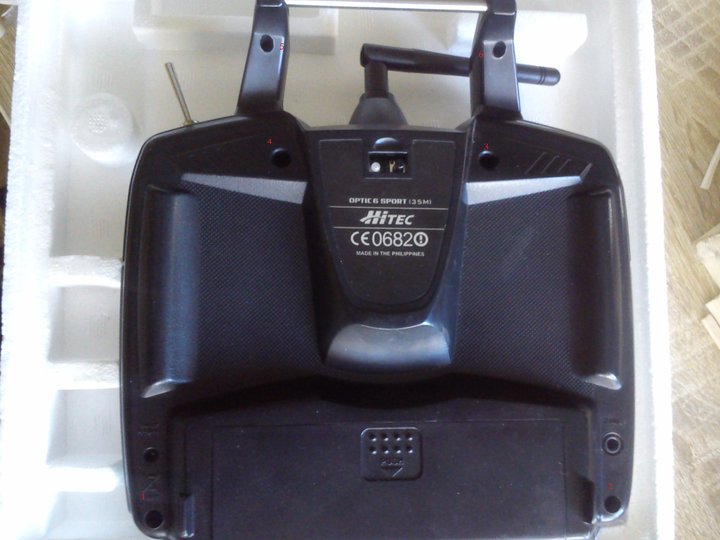

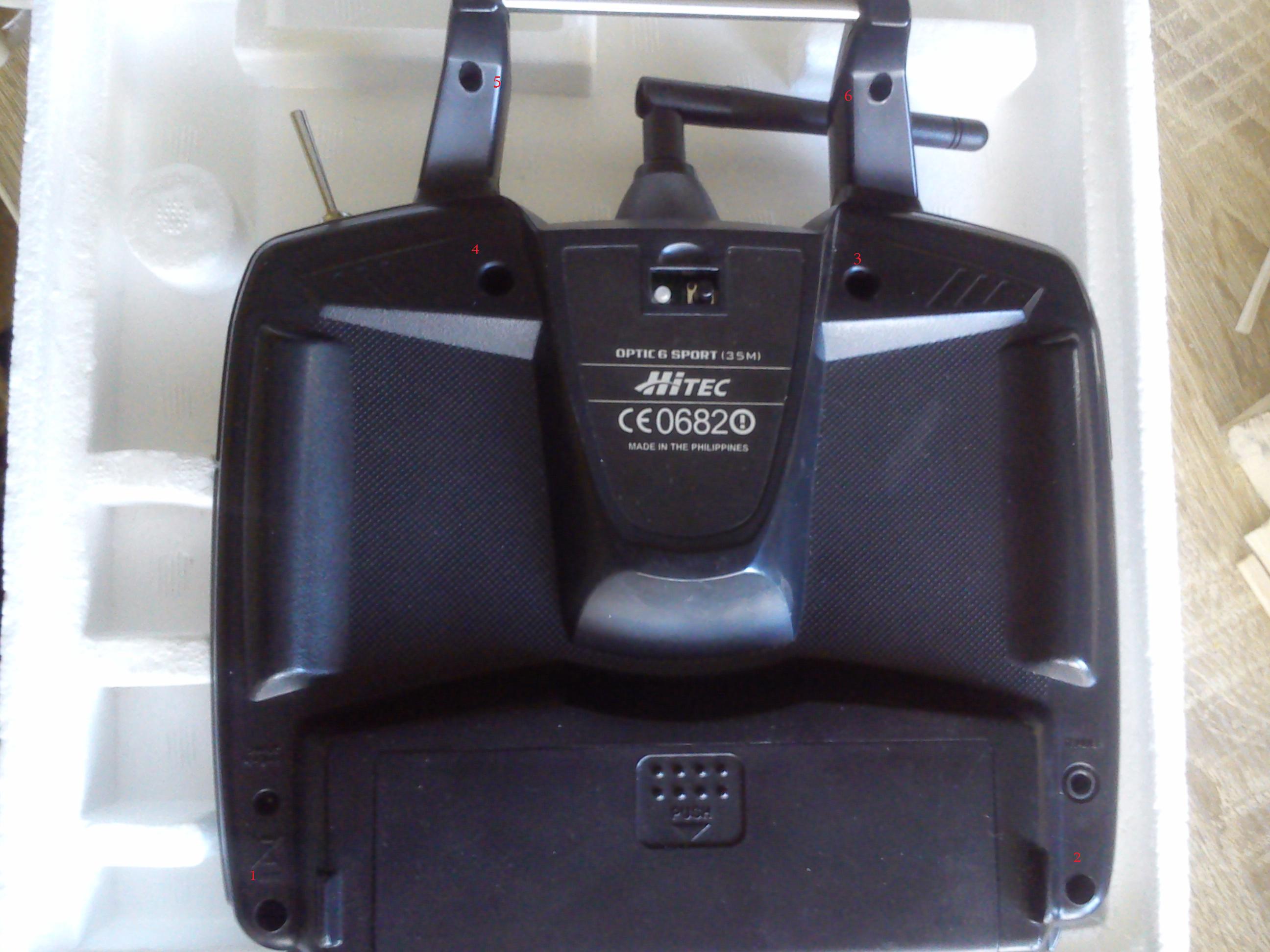

Najpierw wykręcamy antenę a następnie 6 wkrętów.
Bardzo delikatnie zdejmujemy szare boczki, są one zamocowane na zatrzaski.

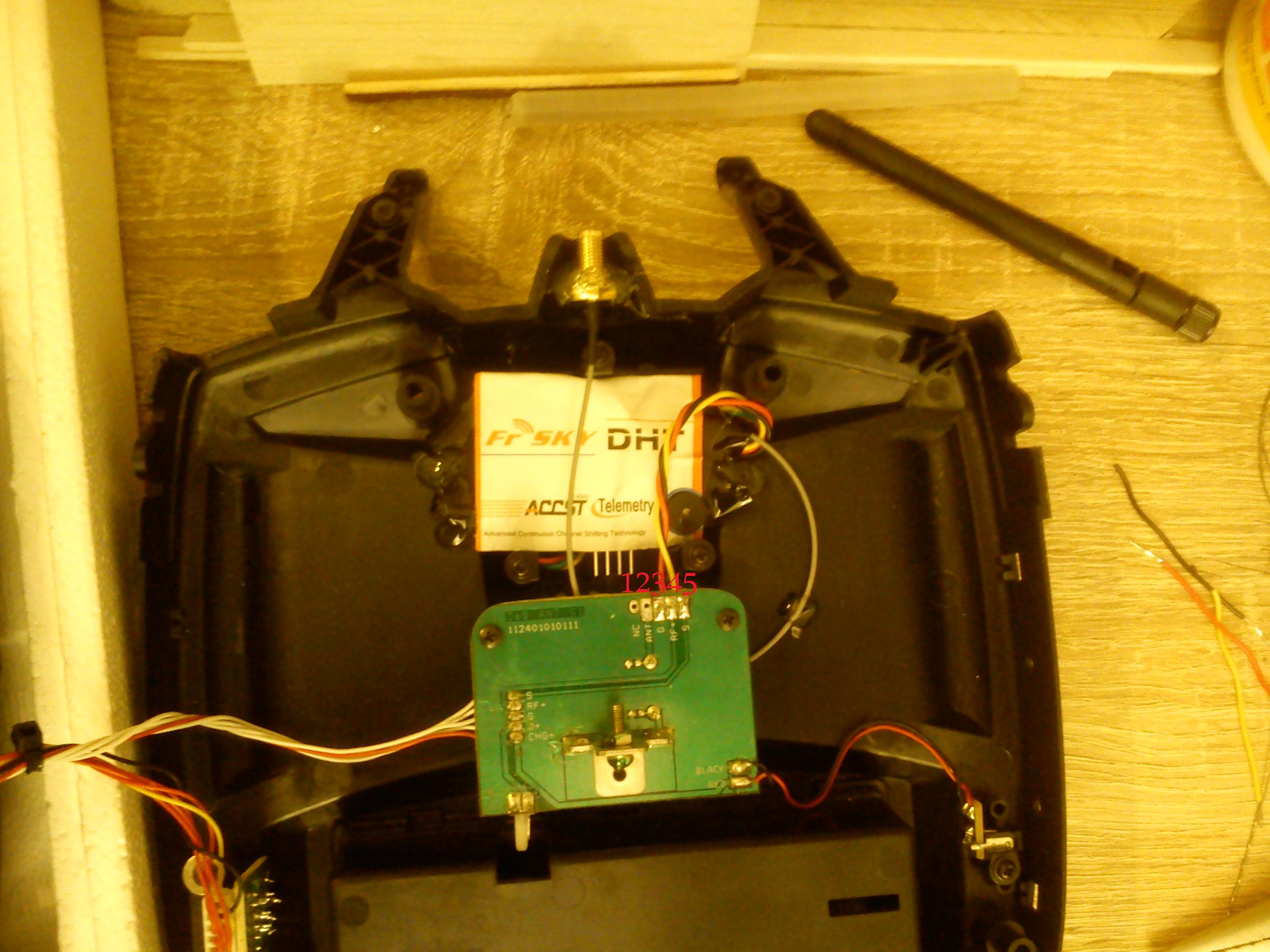

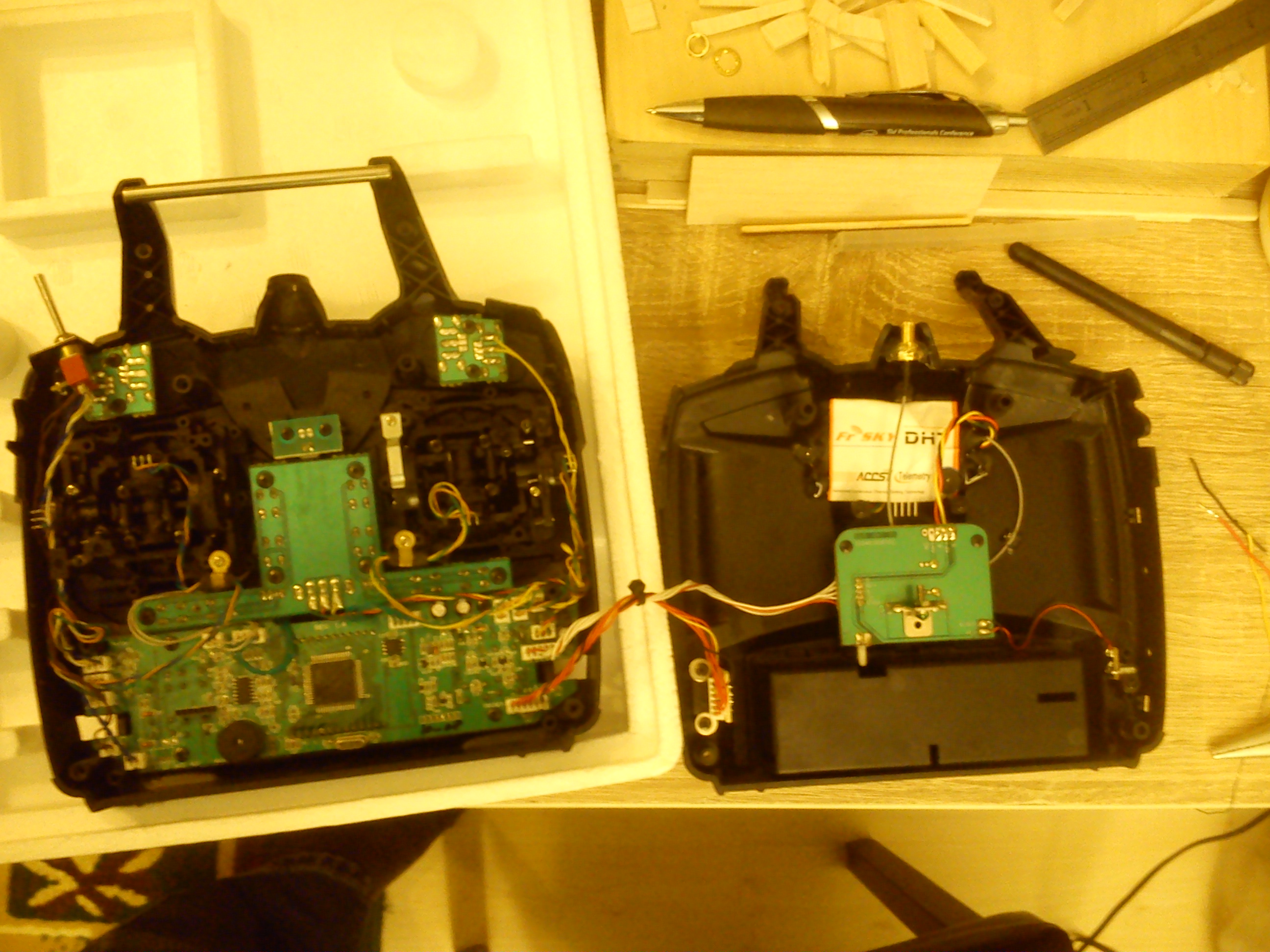

Rozłożona aparatura - zdjęcie już po montażu DHT, niemniej jednak w tym samym miejscu znajduje się stary moduł 35MHz.

Odkręcamy go. Jest zamontowany na 3 śruby oraz połączony 5 pinowym złączem z płytką zasilania.
Złącze należy rozlutować. Najwygodniej jest najpierw dodać nowej cyny w miejscach połączeń a następnie podgrzać
lutownicą ponownie i odessać odsysaczem.



Piny w kolejności to:

• NC - pusty
• ANT - linia anteny 35MHz
• G - masa zasilania modułu
• RF+ - zasilanie modułu
• S - sygnał PPM

Lutujemy 3 przewody z Modułu DHT:

• Czarny - masa zasilania
• Czerwony - plus zasilania
• Żółty - sygnał PPM

I generalnie gotowe. Teraz wszystko jakoś zamocować i złożyć w całość.
Aby nie wiercić nowych otworów skorzystałem z otworu po kwarcu i w nim osadziłem diodę i przycisk bindowania.
Można je zabezpieczyć półprzeźroczysta folią przylepną aby nie leciał brud do środka.




Wyjaśnienia może jeszcze wymagać sam moduł DHT, widoczny jest na nim przełącznik.
Przełącznik ten przestawia tryb pracy modułu. Możliwe są opcje:

• 1-Way - Stare odbiorniki bez telemetrii (Seria V)
• 2-Way - Odbiorniki z Telemetrią (Seria D)
• FW - Aktualizacja Firmware-u.

Piszę stare, ponieważ dostępne aktualnie w sprzedaży odbiorniki bez telemetrii są w stanie współpracować z protokołem D.
Co za tym idzie - przełącznika możemy się pozbyć.
Przełącznik jest trój stanowy, stan neutralny odpowiada za tryb 2-Way, więc możemy spokojnie wypiąć go z płytki.
