Autor:  slawekmod [ 3 maja 2013, o 16:07 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Tanie serwa spokojnie zmieszczą się do gniazda serwa.

Załącznik:
T-Dancer mod 3dserv.JPG
T-Dancer mod 3dserv.JPG [ 412.76 KiB | Przeglądany 3702 razy ]


W zasadzie skrzydło rozrysowane, zostały jakieś pierdoły typu stopki i otwory na śruby.

Załącznik:
T-Dancer mod 3dsw2.JPG
T-Dancer mod 3dsw2.JPG [ 816.33 KiB | Przeglądany 3696 razy ]

Autor:  FLyingDutchman [ 4 maja 2013, o 05:40 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Ostatnio to nawet zapominam jak sie nazywam, nie mam czasu na nic, ale jak by byla jakas kolejka na wycinanke Slawka to ja tez sie do niej zapisuje. JAK W DYM :)

Autor:  slawekmod [ 4 maja 2013, o 08:45 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Jesteś już trzecią osobą w kolejce :D. Dokończyłem właśnie pokrycia skrzydeł, zmieniłem niektóre elementy w pokryciu dolnym po to żeby nie pomyliły się z górnym (ma to znaczenie)

Autor:  Szymon [ 4 maja 2013, o 08:57 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Wygląda dobrze!

Jeśli będzie taka możliwość to i ja bym chętnie przytulił taki zestawik. Modeli piankowych mam już delikatnie mówiąc dość. Mają swoje zalety, ale widzę coraz więcej wad. A tu będzie dobra szkoła żeby podpatrzeć rozwiązania konstrukcyjne i zbudować coś samemu.

Autor:  slawekmod [ 4 maja 2013, o 09:56 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Zobaczy się co, jak, kiedy i jakie koszty. Praktycznie rzecz biorąc zakończyłem rysowanie skrzydeł.

Załączniki:
Proxima ADW elementy płata.JPG
Proxima ADW elementy płata.JPG [ 418.91 KiB | Przeglądany 3660 razy ]

Autor:  slawekmod [ 4 maja 2013, o 11:58 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Elementy skrzydła narysowane , zabrałem się za kadłub. Zastosowałem kołpak o średnicy 40mm, mniejszy nie wchodzi w grę bo nie zmieściłby się silnik w kadłubie ( należy pamiętać że kadłub jest konstrukcyjny) . Silnik docelowy to 28XX ale zmieści się inny o średnicy do 32mm. Symulacja wykazała że nie będzie problemu z przejściem z krzywizny narożnika kadłuba o promieniu 9mm na promień kołpaka 20mm, Zastosuję listwę narożną trójkątną o przekroju 12x12mm która spełni jednocześnie rolę podłużnicy.

Załączniki:
Proxima silnik.JPG
Proxima silnik.JPG [ 78.54 KiB | Przeglądany 3651 razy ]

Autor:  TomekW [ 4 maja 2013, o 15:23 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Silnik większy niż 28XX typu outrunner raczej będzie Ci trudno zmieścić ze względu na wyprowadzenie przewodów .
Jaki duży planujesz wznios płata ( z rysunków wnioskuję że pojedynczy i dość mały ) , nie doczytałem się nigdzie .

Autor:  slawekmod [ 4 maja 2013, o 15:28 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Silnik raczej większy nie będzie potrzebny, wzniosu nie przewiduję, przynajmniej dla siebie. Żaden problem zrobić 1-2st.

Zrobię jednak wznios- 1,5st.
Zabrałem się za kadłub.

Załącznik:
kadłub.JPG [ 72.24 KiB | Przeglądany 3629 razy ]

Załącznik:
Kadłub proxima.JPG
Kadłub proxima.JPG [ 125.77 KiB | Przeglądany 3601 razy ]

Autor:  slawekmod [ 6 maja 2013, o 19:07 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Kadłub i pionowy prawie gotowy.

Załączniki:

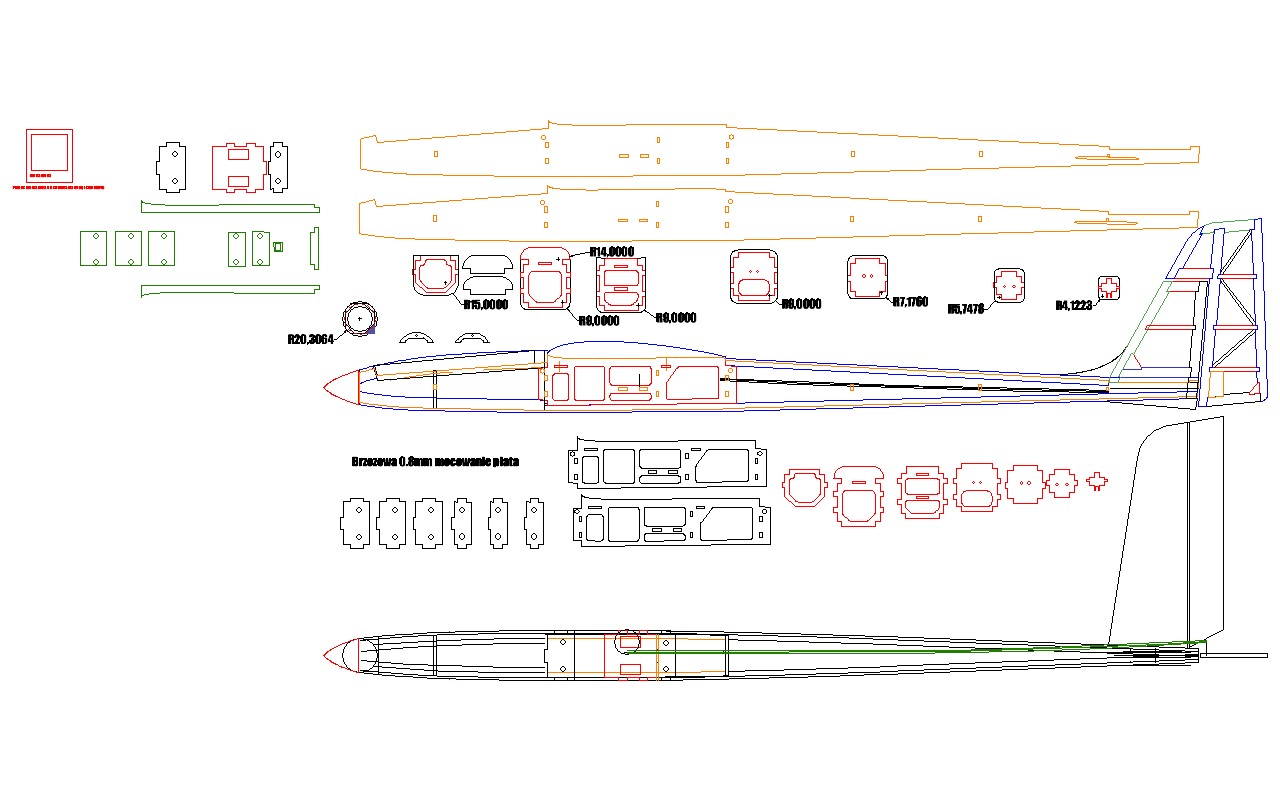

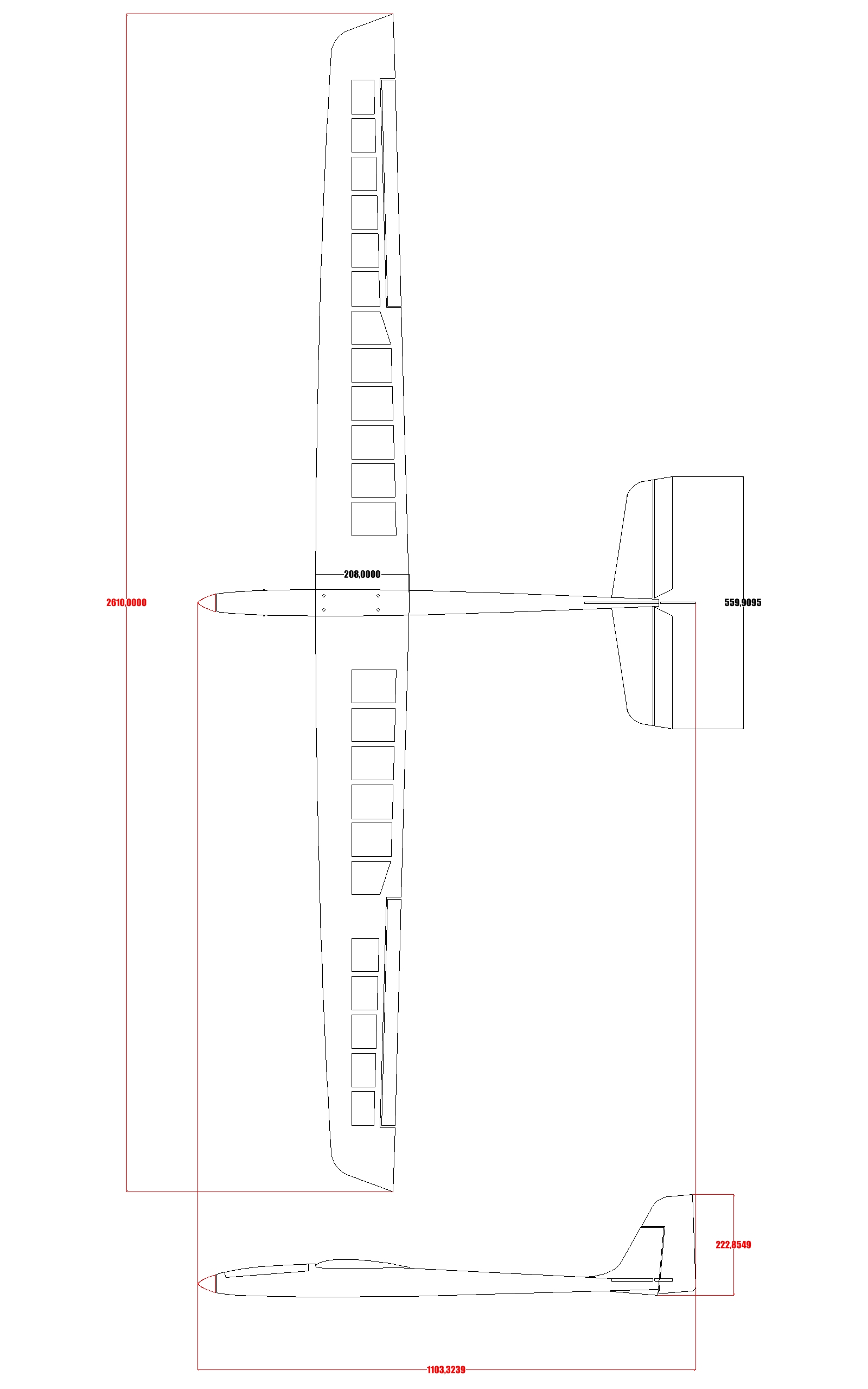

Proxima ADW rzut ogólny.JPG
Proxima ADW rzut ogólny.JPG [ 211.53 KiB | Przeglądany 3566 razy ]
Kadłub proxima11.JPG
Kadłub proxima11.JPG [ 146.09 KiB | Przeglądany 3581 razy ]

Autor:  slawekmod [ 7 maja 2013, o 20:34 ]
Tytuł:  Re: Proxima ADW - motoszybowiec 2,6m

Statecznik poziomy.

Załączniki:
stat.jpg [ 172.47 KiB | Przeglądany 3540 razy ]
