Witajcie.

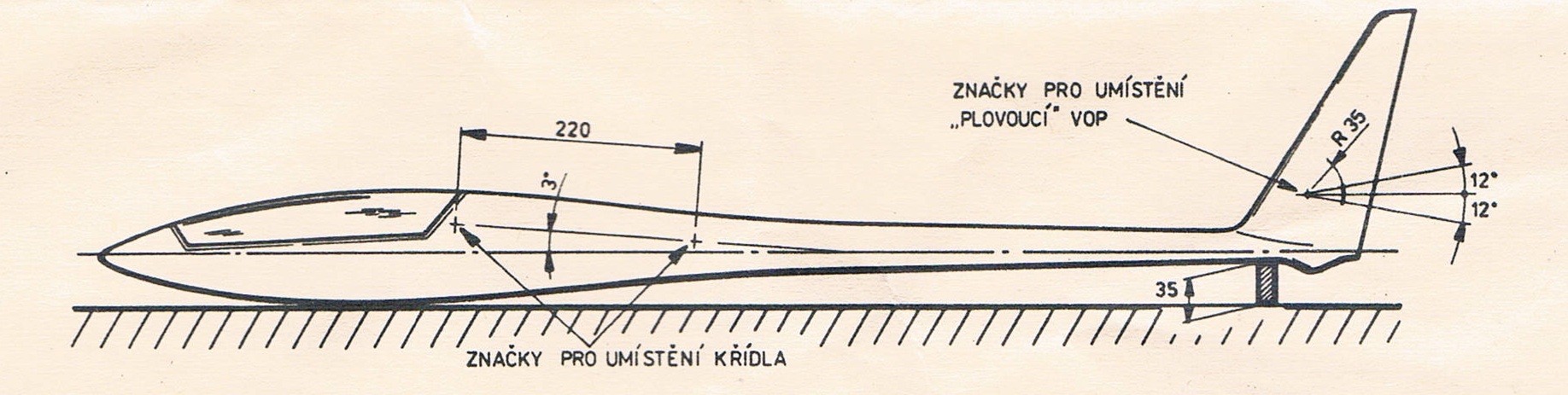

Wygrzebałem w czeluściach modelarni laminatowy kadłub szybowca jak na załączonym obrazku.
Załącznik:
kadlubek.jpg [ 231.1 KiB | Przeglądany 14344 razy ]

jest to jakaś czeska konstrukcja [modela], z dołaczonego papirka zdołałem się dowiedzieć że można zaszaleć z rozpiętością od 2,5 do 3,2m i że jest przeznaczony do latania temicznego i swawolnego.

Jeszcze nie miałem i nie robiłem nic co poleci bez silnika (no oprócz samolotów z kartek z zeszytu :lol: )
Czy ktoś doświadczony mógłby coś doradzić, jakie kszydła można by tu dorobić? jakie profile zastosować? czy robić makietę, połówkę czy ćwiartkę? Najchętniej konstrukcyjne, bo mam sporo balsy i sosny.
Następnym razem zmierzę jedo długość i zważe ile ta wydmuszka waży.

Pozdrawiam

_________________
Obrazek ... latać się chce


Na górę
 Wyświetl profil

Post: 6 lut 2013, o 12:29
Offline
Modelarz
Awatar użytkownika

Rejestracja: 26 paź 2011, o 11:07
Posty: 316
Lokalizacja: Radawiec Mały
Swego czasu ( jakieś 25 lat wstecz ) zbudowałem w oparciu o ten kadłub szybowiec o rozp. 2. 7 m , z konstrukcyjnymi skrzydłami , na profilu E 205 . Lata do tej pory , obecnie jako motoszybowiec z silnikiem Turnigy 3536 .
W wersji szybowcowej ważył do lotu 1300 g. Model był sterowany tylko dwoma serwami - kierunek - wysokość .
Ten kadłub jest lekki i mocny , można bazując na nim zbudować bardzo dobry szybowiec ( motoszybowiec ) na termikę . Jak odkopię jakieś zdjęcia to wrzucę . Na pewno znajdę jakieś gotowe plany z czeskiego Modelara - było kilka -jeśli jesteś zainteresowany .

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek


Na górę
 Wyświetl profil

Post: 6 lut 2013, o 13:56
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 sty 2012, o 15:53
Posty: 63
Lokalizacja: Puławy
Jestem, jak najbardziej, dzięki Tomku za odzew.

_________________
Obrazek ... latać się chce


Na górę
 Wyświetl profil

Post: 6 lut 2013, o 17:08
Offline
Modelarz
Awatar użytkownika

Rejestracja: 16 paź 2011, o 19:36
Posty: 24
Lokalizacja: Słupsk
Witam
To czeski "Universal". Też mam taki kadłub i za jakiś czas planuję go zelektryfikować.

_________________
Pozdrawiam
Andrzej


Na górę
 Wyświetl profil

Post: 6 lut 2013, o 22:04
Offline
Administrator
Awatar użytkownika

Rejestracja: 22 sie 2011, o 22:39
Posty: 3694
Lokalizacja: Elbląg
Swego czasu, w latach 80-tych, zostawiłem dość duże ilości śliny na szybie CSH, gapiąc się na niego :P ....to były czasy ;) . Kadłub piękny, o pięknej kresce kadłuba.....moja bajka....tylko nie wiem dlaczego jest podobny do ADW-1 :lol: O ile się nie mylę to leżą dwa kadłuby w modelarni w AE.....kibicuję i wrazie czego służę pomocą.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo


Na górę
 Wyświetl profil

Post: 6 lut 2013, o 22:56
Offline
Modelarz
Awatar użytkownika

Rejestracja: 5 paź 2011, o 15:06
Posty: 314
Lokalizacja: Elbląg
No mi też rzuciło się od razu podobieństwo do tych dwóch, co się grzeją u mnie na kaloryferze :) tylko moje mają cięciwę 180 mm
Przepraszam za mały off-top, ale jesteśmy na tym samym etapie - ja do swoich kadłubów też muszę dorobić płaty i usterzenie :)
Robię na profil 7037, skrzydło konstrukcyjne

_________________
Piotrek


Na górę
 Wyświetl profil

Post: 7 lut 2013, o 18:43
Offline
Modelarz
Awatar użytkownika

Rejestracja: 26 paź 2011, o 11:07
Posty: 316
Lokalizacja: Radawiec Mały

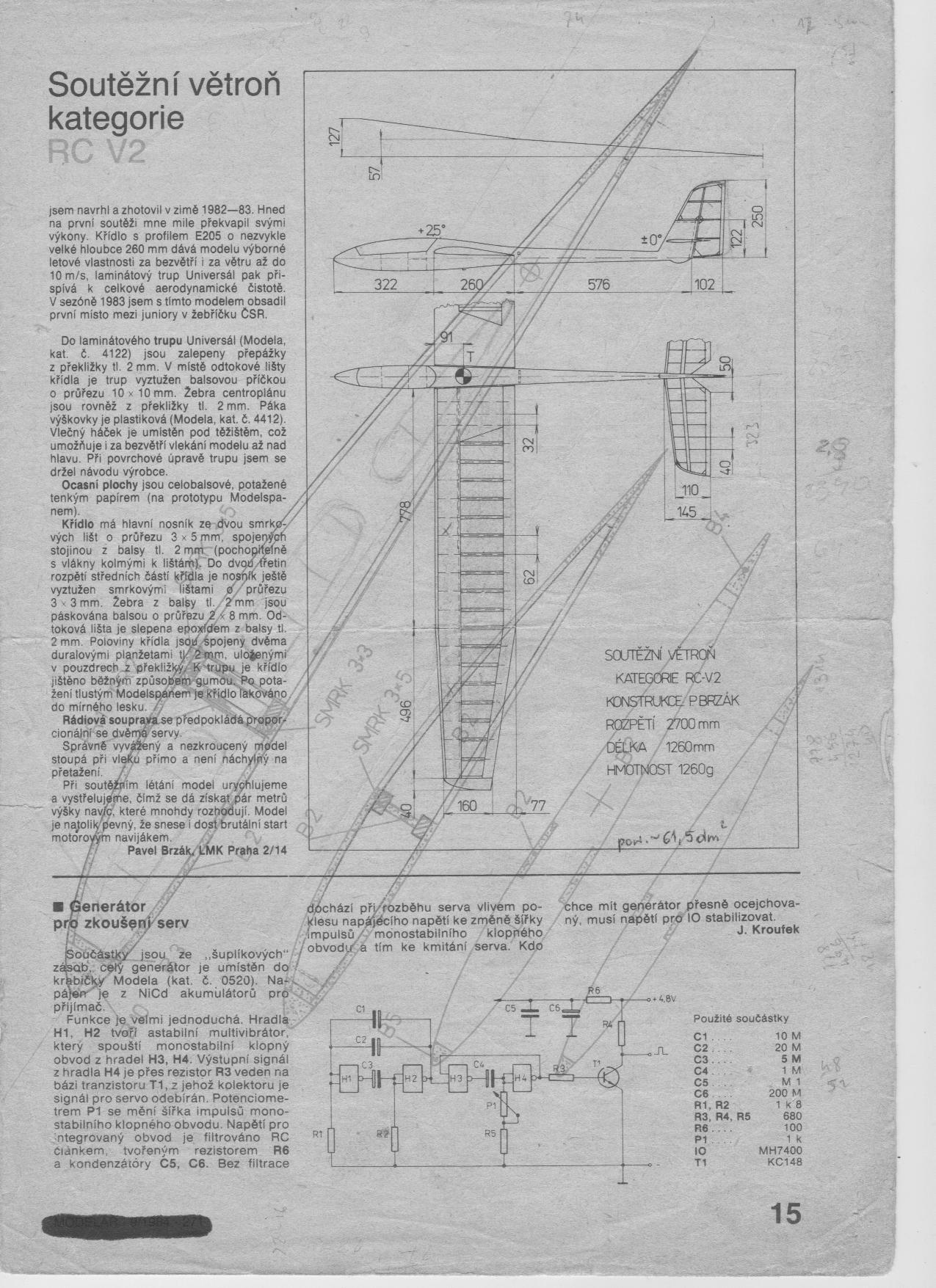

Odkopałem rysunek według którego budowałem swój model .
Zmieniłem tylko nieco ster kierunku , statecznik poziomy u mnie to płaska płytka , a kadłub nie ma wręg .
Załącznik:
termik 3.jpg
termik 3.jpg [ 375.37 KiB | Przeglądany 14256 razy ]

W razie potrzeby opis mogę przetłumaczyć.

_________________
Nie ma takiego modelu który wyszedł by cało z każdej kraksy , ale są takie kraksy z których cało nie wyjdzie żaden model ....

Pozdrawiam Tomek


Na górę
 Wyświetl profil

Post: 9 lut 2013, o 20:05
Offline
Modelarz
Awatar użytkownika

Rejestracja: 29 sty 2012, o 15:53
Posty: 63
Lokalizacja: Puławy
Dziękuję Tomku za skan, po kolejnej wizycie w modelarni okazało się że mamy rdzenie styro do tego modelu ;) normalnie klęska urodzaju.
I teraz niewiadomo co robić, konstrukcyjne (z balsą już trochę popracowałem) czy na rdzeniach styro (jestem zielony - ale to nowe doświadczenie).

_________________
Obrazek ... latać się chce


Na górę
 Wyświetl profil

Post: 20 mar 2014, o 18:28
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 gru 2012, o 09:35
Posty: 11
Lokalizacja: Chorzów
Witam po dłuższej chwili.
:-) ja tez mam ten kadłub. Odkupiłem właśnie ma tablicy. Zobaczywszy na zdjęciu znaczek "Modela" przypomniałem sobie lata 80 te kiedy wszystkiego rodzaju materiały modelarskie były dostępne za bajońskie suma w składnicy harcerskiej lub też w szafce instruktora zamknięte na klucz dla "wybrańców" no i oczywiście "instruktorów" :evil: w pałacu Młodzieży w Katowicach.
Teraz mi się z tego chce śmiac, bo mógłbym ich zasypać nieporównywalnie lepszymi "kawałkami" i zaskoczyć wiedzą i profesjonalizmem.
I nie potrzebuje łaski, zamawiam w sklepie i kupuję co chcę. :lol:
.....
Z wykorzystaniem AutoCad do 2D i Solidworks do 3D projektuję do tego kadłuba płaty na ok 2,8 m, konstrukcyjne na profilu S3021. Planuję lotki i albo hamulce aerodynamiczne (klapka w górnej części profilu lub klapy.
Płat w centralnej części bez wzniosu z klapą, reszta z lotką dopinana, plus ewentualne końcówki z dodatkowym wzniosem z wingletami - razem nie chcę przekroczyć 3,1 m
Skrzydło planuję w następującej konstrukcji:
Dźwigar sosna 10x3 2x wklejona rurka aluminiowa,
do 1/2 płaskiej części płata (1/2 lotki), wszystko owinięte rowingiem węglowym + wklejki po obu stronach dźwigara balsa 2mm na całej długości płata.
Pokrycie balsą tylko keson - góra i dół plus żeberka na szerokości 10 mm góra i dół.
Łącznik - pręt stalowy fi 8 mm L-300mm całość.
Zastanawiałem się nad kształtem - obrysem. Myślę, że z uwagi na łatwiejsza konstrukcję - dźwigar w jednej linii na całym skrzydle - końcówki skośne w natarciu i spływie.
Dopinane końce z wingletami z dodatkowym wzniosem mocowane na prętach węglowych i zabezpieczone taśmą klejącą na łączeniu.

Pozdrawiam wszystkich i czekam aż temat ożyje.

Piotrek

_________________
Futaba t8fg super, FunFly'e i szybowce - projektowanie, budowa i pilotaż


Na górę
 Wyświetl profil

Post: 13 paź 2014, o 18:38
Offline
Modelarz
Awatar użytkownika

Rejestracja: 11 gru 2012, o 09:35
Posty: 11
Lokalizacja: Chorzów
Witam,
Widzę, że nic się nie dzieje w temacie kadłuba Universal ... u mnie tez nie.
A ja właśnie mam zamiar zając się budową płatów ale mam pewne dylematy od ostatniego postu.
Nowe założenia
Oczywiście napęd elektro, lotki i ... no właśnie albo klapy albo hamulce aerodynamiczne (?)
Teraz wybór konstrukcji skrzydła
- Można zrobić balsowe - w całości kryte bez ażurów - tutaj raczej nie ma mowy o cienkich profilach typu RG8 lub RG15
no i mamy delikatną konstrukcję,
- Z rdzeniem styro krytym balsą - w tym przypadku możliwość wykonania cienkiego profilu, ale musiałbym poszukać kogoś kto wytnie mi rdzenie w technologii CNC (gwarantowana większa odporność na uderzenie i w ogóle mocniejsze)
- Jakie wydłużenie i rozpiętość skrzydeł ? Wydaje się, że te 2,8 m będzie dla mnie za dużo. Chcę model zabierać w góry, czyli muszę go jakoś zapiąć do plecaka i ewentualnie zabrać się kolejką linową.
No i właśnie nie wiem na co się zdecydować.
Zachęcam do dyskusji i podpowiedzi.

P.S.
Pytanie:
Jakie znaleźliście te płaty styro ? Chodzi mi o długość i kształt.
PP

_________________
Futaba t8fg super, FunFly'e i szybowce - projektowanie, budowa i pilotaż


Na górę
 Wyświetl profil
