Szybowiec szkolny S-2 Żuraw.
http://www.forum.aerodesignworks.eu/viewtopic.php?f=20&t=54
Strona 12 z 15

Autor:  PiotrKostek [ 9 mar 2012, o 11:20 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

spróbuj zastosować moją metodę (i po części milo) - zrób żeberka jako prostokąty - nanieś na nie tylko obrys kształtu i wytnij równe protokąty - będziesz miał długie stopki :) zrób gdzie trzeba podcięcia na dźwigarki - sklej to na stole - będziesz miał taki klocek-prostopadłościan. Jak pokleisz dźwigary - całość się usztywni, wtedy klocek z grubym papierem i doszlifuj żeberka do kształtu - obrysy masz - idzie naprawdę szybko. I masz gotowy statecznik na profilu :)

Autor:  marpiso [ 14 mar 2012, o 22:10 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

Witam.
Dziękuję za radę, ale postanowiłem pójść na łatwiznę i zbudować statecznik poziomy jako płaską płytkę. Szablony NACA 0009 zostawiłem sobie na później. Żeberka, te nadające się również.
Narysowałem plan statecznika, potem drugi plan statecznika płaskiego, który i tak w praktyce "zmodyfikowałem". Oto konstrukcja wykonana z listewek sosnowych 2x5 mm. Także dźwigar wykonałem z takiej listwy.
Załącznik:
123111c.jpg [ 45.74 KiB | Przeglądany 3634 razy ]

Pokrycie zrobiłem z balsy 2 mm, krawędź spływu statecznika również z balsy o tej grubości. W balsowej listwie spływu wyrzeźbiłem gniazda na zawiasy kołkowe 2x30 mm. Zawiasy wkleiłem klejem epoksydowym. Już ich prawie nie uświniłem.
Załącznik:
123112.jpg [ 31.05 KiB | Przeglądany 3634 razy ]

Fotografia dosyć słaba, ale jedyna z tego etapu budowy, więc ją daję.
Załącznik:
12312i.jpg [ 30.91 KiB | Przeglądany 3634 razy ]

Krawędź natarcia, to kolejno: listwa sosnowa 2x6 mm i listwa balsowa 3x6 mm (profilowana na półwałek).

Na krawędzi spływu statecznika przykleiłem - pomiędzy zawiasami, odcinki listwy balsowej 2x 6 mm, także lekko zaokrąglonej w profilu. Listwy zmniejszają szczelinę między statecznikiem a sterem (którego jeszcze nie ma).

Nakładki na prostopadłe do krawędzi natarcia odcinki listew sosnowych wykonałem z balsy o grubości 2 mm.
Załącznik:
123141.jpg [ 46.77 KiB | Przeglądany 3634 razy ]

Na fotografii statecznik w chwili obecnej. Brakuje steru oraz profilowanych końcówek balsowych.
Załącznik:
123142.jpg [ 47.05 KiB | Przeglądany 3634 razy ]

Waga tego co na zdjęciach 40 g.

Autor:  marpiso [ 9 kwie 2012, o 13:55 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

Witam. Ograniczony brakiem żywicy i tkaniny dłubię drobiazgi. I tak:

1. Wkleiłem w skrzydła haczyki na gumę. Tkwią w twardych klockach i dodatkowo potraktowane żywicą epoksydową.
Załącznik:
12451.jpg [ 34.25 KiB | Przeglądany 3634 razy ]

2. Ze sklejki 2 mm zrobiłem wręgę pod bowdeny. Przyklejona żywicą do burt kadłuba i klocka od haka. Mam pytanie, może głupie i niepotrzebne, ale jak daleko powinny wystawać przed wręgę koszulki od bowdenów? Oczywiście koszulki będą wklejone.
Załącznik:
12491b.jpg [ 47.22 KiB | Przeglądany 3634 razy ]

3. Hak na płaskim jeszcze dnie. Hak wykuł milo - dziękuję, jest w sam raz.
Załącznik:
12459q.jpg [ 32.95 KiB | Przeglądany 3634 razy ]

4. Wykonałem mocowanie statecznika poziomego. Statecznik odejmowany od kadłuba z możliwością regulacji kąta natarcia. Mocowany na śrubę 2x12 mm i stabilizowany drewnianym zalaminowanym kołeczkiem. Tyle teoria, a w praktyce wygląda tak:
Załącznik:
12471z.jpg [ 46.18 KiB | Przeglądany 3634 razy ]

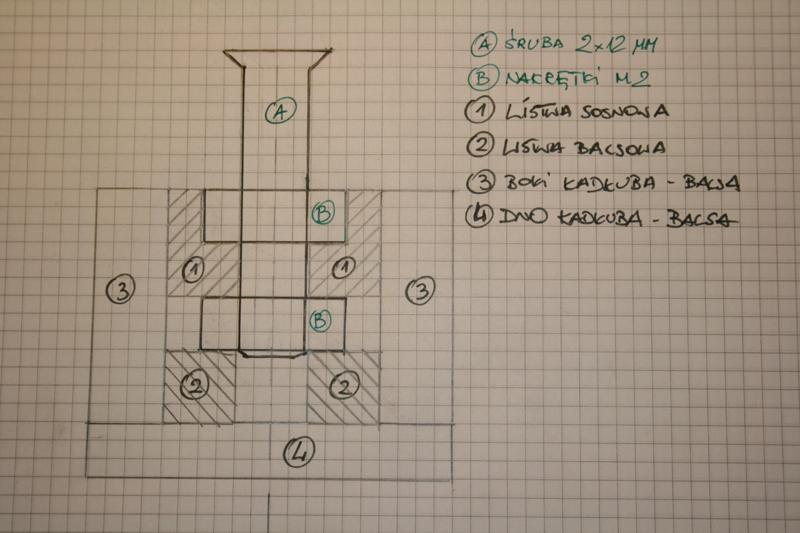

Dwie nakrętki, jedna nad drugą przyklejone żywicą. Górna w wycięciu w listwach sosnowych, dolna pod tymi listwami. Rysunek powinien wyjaśnić co tam zrobiłem.
Załącznik:
12461.jpg [ 54.79 KiB | Przeglądany 3634 razy ]

Wyfrezowałem zagłębienia na podkładkę pod główkę śrubki.
Załącznik:
12472.jpg [ 33.19 KiB | Przeglądany 3634 razy ]

Statecznik na kadłubie. Mam nadzieję, że sposób się sprawdzi i nie będę musiał latać po polu w poszukiwaniu ogona.
Załącznik:
1249m.jpg [ 42.37 KiB | Przeglądany 3634 razy ]

Czekam na lepsze czasy, marzec był kiepski pod względem finansowym - 5 imprez imieninowo-urodzinowych, przegląd techniczny samochodu i jeszcze ten cholerny zderzak. A w maju komunia chrześniaka. :lol:
Napiszcie co sądzicie o pomyśle na statecznik.

Autor:  Sidey [ 9 kwie 2012, o 14:05 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

Jeżeli statecznik nie lata na boki to powinno być dobrze

Autor:  milo [ 9 kwie 2012, o 17:03 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

Kołek drewniany w pierwszych lotach wyłamiesz, robiłem tak kiedyś, już nie robie , nie ma sensu. Poziomy przy lądowaniu zahacza o trawę i... po kołku. U mnie tylko śruba i to nie za mocno przykręcona.

Autor:  Stan [ 10 kwie 2012, o 00:40 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

Moje podejscie jest troszke inne:
Nigdy nie uzywam srub stalowych tylko M4 nylonowe. Przy jakims nie fortunnym ladowaniu sruba nulonowa jest scinana, ale model nie uszkodzony. Przy stalowej srubie zostaja dzazgi.
Tak wiec jedna sruba nylonowa i kolek drewniany lub 2 sruby nylonowe byly by najlepszym rozwiazaniem

Załączniki:
IMG_1172.JPG [ 89.34 KiB | Przeglądany 4230 razy ]
IMG_1173.JPG [ 53.82 KiB | Przeglądany 4230 razy ]
IMG_1176.JPG [ 39.86 KiB | Przeglądany 4230 razy ]

Autor:  marpiso [ 10 kwie 2012, o 14:19 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

Mam śruby nylonowe "dwójki". Zapomniałem o nich zupełnie! Zasugerowałem się chyba ładnym wyglądem tych śrubek metalowych. Kołeczek jak już jest, to zostanie. Przy okazji wymienię na drugą śrubkę nylonówkę. Milo piszesz, że wystarczy sama śrubka - statecznik się nie przesuwa podczas lotu?

Autor:  milo [ 10 kwie 2012, o 14:38 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

Nie stosuję nylonowych...ale kazdy robi tak jak uważa. Stateczniki przykręcam śrubką M3, metalową, jeszcze nigdy nie wyrwało mi całego mocowania, oczywiście rozmawiamy o stateczniku poziomym. Śrubka wkręcona jest w 1/3 cięciwy statecznika, z lekkim dociskiem, w czasie lądowania, jak statecznik zahacza o trawę to cały obraca sie na śrubie, nic nie uszkadzając, no poza może czasami KN statecznika. Takie rozwiązanie stosuję we wszystkich swoich modelach, nigdy mnie nie zawiodło. Wszelkie sztywne zamocowanie statecznika w tej konfiguracji oczywiście, kończyło się wyrwaniem czegoś. W czasie lotu wszystko jest ok.

Autor:  Stan [ 11 kwie 2012, o 09:36 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

milo pisze:
Nie stosuję nylonowych...ale kazdy robi tak jak uważa.

Nie mam zamiaru podwazac twojej teorii, ale nawet w malym lotnistwie nie powinno byc miejsca na robienie czegos jak sie uwaza. Doswiadczenie wlasne i innych, wiedza, umiejetnosc przekazywania wlasciwej teorii i wiedzy innym to droga do sukcesu w lotnictwie.

Autor:  marpiso [ 21 maja 2012, o 14:28 ]
Tytuł:  Re: Szybowiec szkolny S-2 Żuraw.

Witam po przerwie.
Im cieplej tym mniej mi się chce modelować. Tak już mam. Ale od czasu do czasu coś dłubnę. Potrzebę latania - jak mnie najdzie, zaspokajam chińskim helikopterkiem. 10 min. latania 1,5 godz. ładowania. ;)
A w kwestii Żurawia to:
Kupiłem wreszcie żywicę i tkaninę.
Załącznik:
12430d.jpg [ 52.91 KiB | Przeglądany 3634 razy ]

Ubrałem sie w okulary, maskę, gumowe rękawiczki i wyglądałem jak chirurg - amator.

Laminowałem tak:
Załącznik:
124301q.jpg [ 41.35 KiB | Przeglądany 3634 razy ]

Używałem jeszcze gąbeczki na patyku, ale pędzel okazał się lepszy. Natomiast tkanina okazała się "mniej lepsza". Chyba powinna być cieńsza. Ta była zbyt gruba, przez co miałem trudności w dotarciu do zagłębień. Poza tym okazała się być za ciężka i stale mi zjeżdżała ze ścianek.
A wyszło tak:
Załącznik:
124303.jpg [ 41.71 KiB | Przeglądany 3634 razy ]

Zainstalowałem wyposażenie (na próbę)i wkleiłem osłonki bowdenów.
Próba:
Załącznik:
12562p.jpg [ 56.32 KiB | Przeglądany 3634 razy ]

Oczywiście lipol tylko do prób.

Zacząłem strugać dziób. Wstępnie nożykiem, później szlifowałem papierem ściernym. Sam nosek skleiłem z kilku warstw balsy. Nie jest wydrążony i nie będzie. W kadłubie mam sporo miejsca na balast. Muszę kupić strug.
Załącznik:
12512x.jpg [ 29.63 KiB | Przeglądany 3634 razy ]

Załącznik:
125122.jpg [ 23.08 KiB | Przeglądany 3634 razy ]

Całość wymodeluję już po wykonaniu "oszklenia" kabinki. Teraz wygląda tak. W listwach balsowych widocznych na krawędziach burt kokpitu będą magnesy neodymowe.
Załącznik:
125202.jpg [ 24.66 KiB | Przeglądany 3634 razy ]

Wykonałem również usterzenie poziome. Tak wygląda na dzisiaj.
Załącznik:
125201il.jpg [ 45.46 KiB | Przeglądany 3634 razy ]

Czy dźwignie sterów do bowdenów wkleić po oklejeniu?

Kolejne zakupy, to szpachla i lakier do kadłuba (niestety w spreju).
