Budowa doloRES zachęciła mnie do "stworzenia" swojego res-a, i tak powoli wykluwa się Flores .

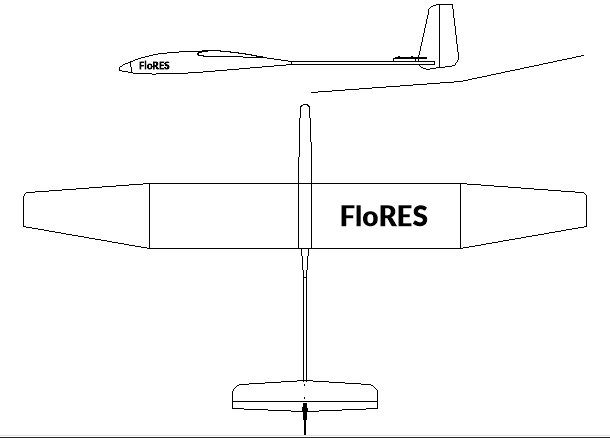

Zamieszczam pierwsze szkice, próby moich wysiłków. W planie jest aby to był prosty model, podatny na modyfikacje. Zestaw profilowy standardowy dla modeli tej klasy, czyli profile AG. Skrzydło dwudzielne, z podwójnym wzniosem mocowane do kadłuba za pomocą łącznika. Przód kadłuba z balsy, belka rura węglowa. Ster kierunku, wysokości i hamulce aerodynamiczne. Wersja z napędem również.
Jak widać zupełna proza modelarska.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Między kolejnymi etapami budowy doloRES pracuję nad Flores. Troszeczkę poczytałem o takich modelach. Zasadniczo proste w budowie i konstrukcji, szczególny nacisk projektanci kładą na masę. Dochodzi tutaj, moim zdaniem, wręcz do wynaturzeń. Balsa najlżejsza z możliwych, skrzydełka kapią węglem, bardzo odchudzone struktury w których sklejka 0,8 mm to jak gruba blacha, a balsa powyżej 1,5 mm to totalny "odjazd". Rozumiem to w przypadku modeli wyczynowych, zawodniczych, ale w przypadku zwyczajnych użytkowych to już chyba lekka przesada. Takim modelem ma być Flores. Właściwie niewiele różnią się res-y od oldtimerów, których wcześniej kilka narysowałem i zbudowałem. Profile to zasadniczo AG 35-36-37-38, ale znalazłem kilka modeli na "starych", np naca4409 /model z tym profilem zajął pierwsze miejsce u Czechów na jakiś mistrzostwach/, S3021, naca 6409 i podobne.
Po namyśle postanowiłem, że Flo będzie tylko w wersji moto. System mocowania skrzydeł pozwala na dorobienie drugiego kompletu płatów, może naca 4409. Tak czy inaczej rysuje się model. Poniżej statecznik poziomy i pionowy. Jedna z wersji. Wykonane w całości z balsy 4 mm, wzmocnione płaskownikiem węglowym 1x4 mm.
CDN

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Zmieniam trochę koncepcję mojego resa. Po bardzo pozytywnych lotach Dolores postanowiłem do latającego płata zbudować nowy kadłub, Flores II, wcześniej pokazany. Wersja z napędem elektrycznym. Formatki zrobione, w przyszłym tygodniu oddam do wycięcia. Przewidywany napęd to Kavan 2830 1050 kV, pakiet 3S, kołpak fi 36 mm. Chcę mieć w miarę szybko obie wersje szybowca do dyspozycji, oczywiście nominalnie zrobię drugie skrzydła, ale to za jakiś czas.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Elementy szybowca wycięte, można brać się za jego budowę. Na formatkach był kadłub wraz z podstawą stateczników i kompletne usterzenie /balsa 4 mm/. Stoczyłem dość ciężką walkę ze sklepami modelarskimi o balsę 4 mm, lekką. Nie wdając się w szczegóły tylko MMax i Model Making, szczególnie ten ostatni sklep, pomogły mi w wyborze.
Na razie skrzydła od Dolores, nominalnie będą inne o bardzo zbliżonej aerodynamice, jednak narysowane na nowo.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Klei się...

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

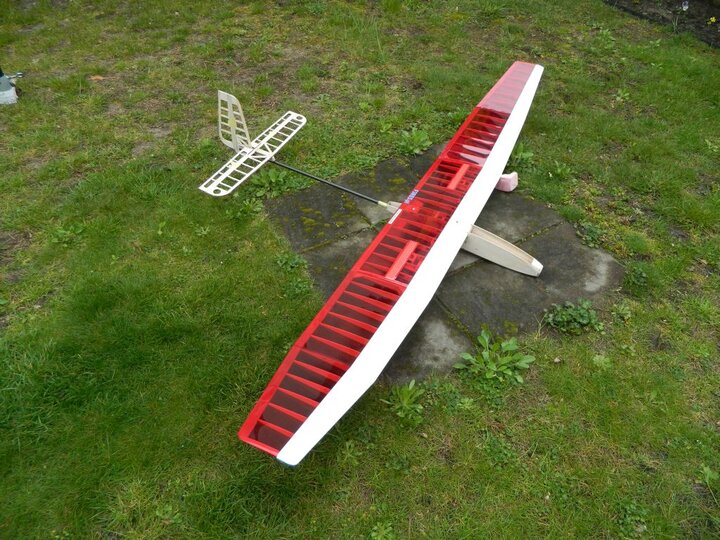

Przymiarka nowych elementów do "starego" płata.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Jaką rurkę stosujesz na tył kadłuba - stożek , czy zwykłą o stałej średnicy ?
Długość jej to ok 540 mm. W sklepach Action sprzedają wędki o stożkowych elementach węglowych w cenie 19,99. Jest kilka tych elementów - co najmniej dwa nadają się do tego kadłuba.
....
Zrobiłem RES-a ale mniejszego . W zasadzie styro-res 1600( tzn. sterowany tylko wysokością i kierunkiem) . Mam do niego na razie 3 pary skrzydeł. Na S3021 lata ładnie , nawet na wietrze 4-7 m/s ( przy ziemi ) można nich iść pod wiatr , chociaż z oporem . Na profilu Benedek B 10355B bardziej wypukłym - ładnie nosi , ale już pod wiatr idzie słabo - przy większym wietrze nie potrafię.Najlepiej - najbardziej uniwersalny profil to AG 35 - można latać w ciszy i przy wietrze ...
Mam jeszcze wycięte kilka skrzydeł - tylko skończyć. Bardzo mnie ciekawi jak będzie latał na profilu G5P... ( z tego forum)

_________________
"Fortuna favet fortibus"

Żona przyniosła mi te rurki a właściwie wędki. Faktycznie są z węgla. Jest pogrubienie na węzszych końcach ale można je odciąć. Za 19.90 rewelacja...

Rurka węglowa ze splotem krzyżowym 12x11 mm.
https://modelemax.pl/pl/rurki-weglowe/3 ... zowy-kavan
Profile w moim resie to : centro Ag35, ucho 1 AG35 przejście na AG36, ucho 2 AG 36 przejście na AG37. Można powiedzieć, że zupełnie klasyczne dla tej klasy modeli. W większości jest taki zestaw , lub podobny, profilowy.

_________________
https://gliders.pl/ Szybowce są najfajniejsze....
SAM 18-007
pozdrawiam
milo

Jak pytałem w jednym ze sklepów o rurkę do modelu ...to padła cyfra ...250 ...wymiękłem
Profile AG 35 .... to faktycznie zestaw , ... chyba Dreli, do skrzydeł konstrukcyjnych bardzo fajne do budowy.
Jest jeszcze jeden zestaw - AG 25..26...27 z lekko wklęsłym spodem profilu i dlatego upierdliwym w budowie.
To już bardziej pod technikę rdzeń styro+balsa( fornir)
