mgr

Tytuł: SZD-21-2B Kobuz 3 (1:4.5)

: 18 maja 2021, o 15:14

Administrator

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

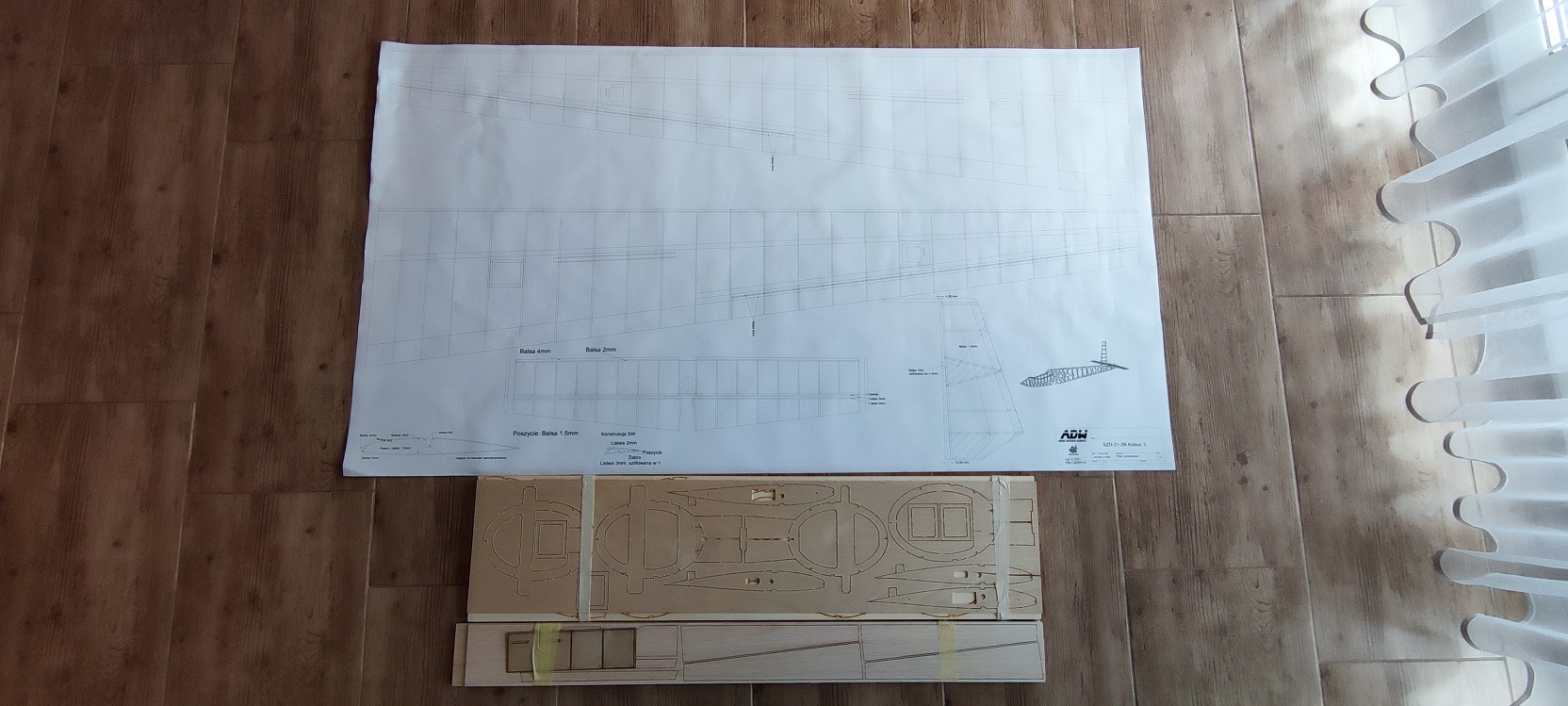

Kobuz którego projektowałem tutaj: viewtopic.php?f=8&t=1914
Dotarł w postaci formatek

- jest wielki :lol:

Mimo, że niby 3 metry tak jak i Junior, to jednak kadłub jest sporo większy... będzie się działo :lol:

Załącznik:

IMG_20210518_145553.jpg [ 414.76 KiB | Przeglądany 34449 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec

____________SAM 18-025_____________
https://gliders.pl

Na górę

mgr

Tytuł: Re: SZD-21-2B Kobuz 3 (1:4.5)

: 22 gru 2021, o 22:07

Administrator

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

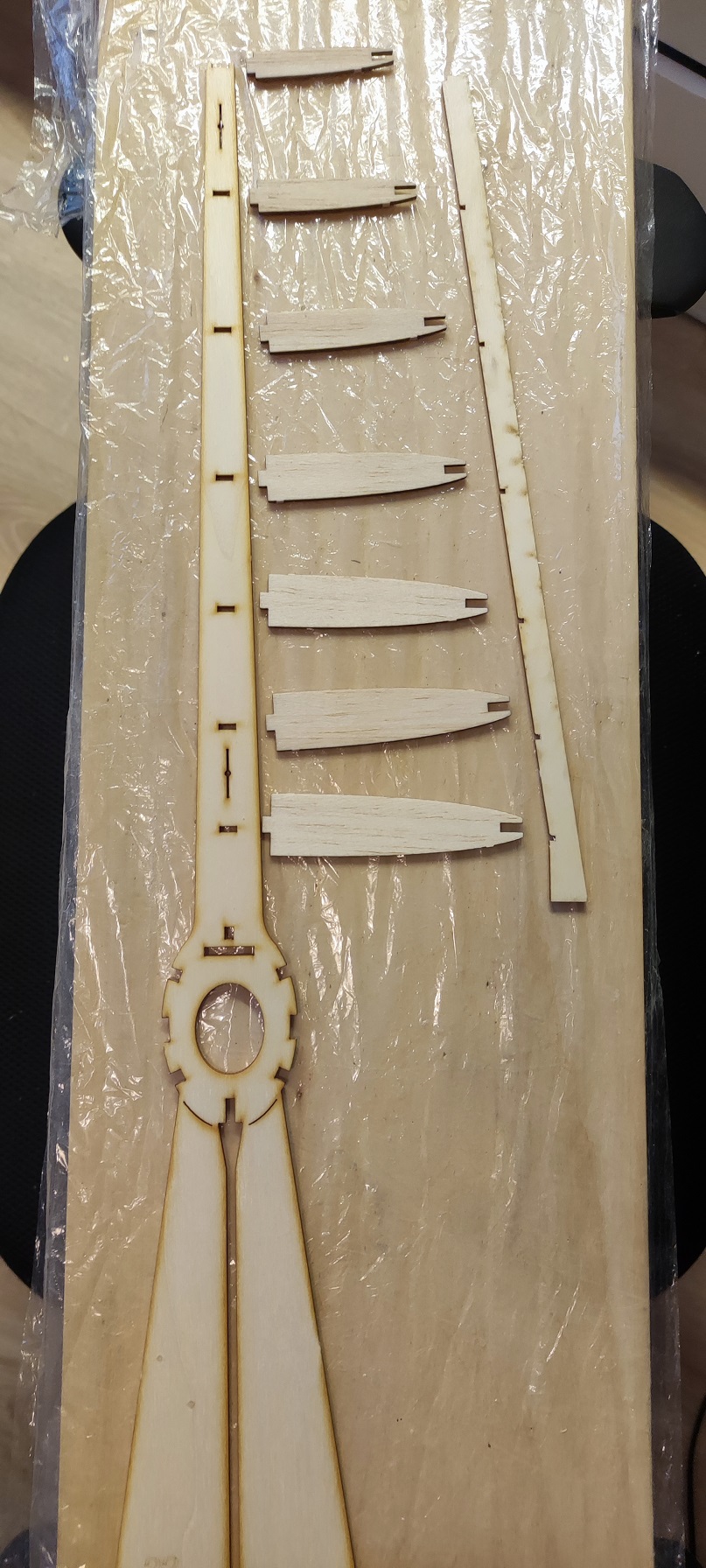

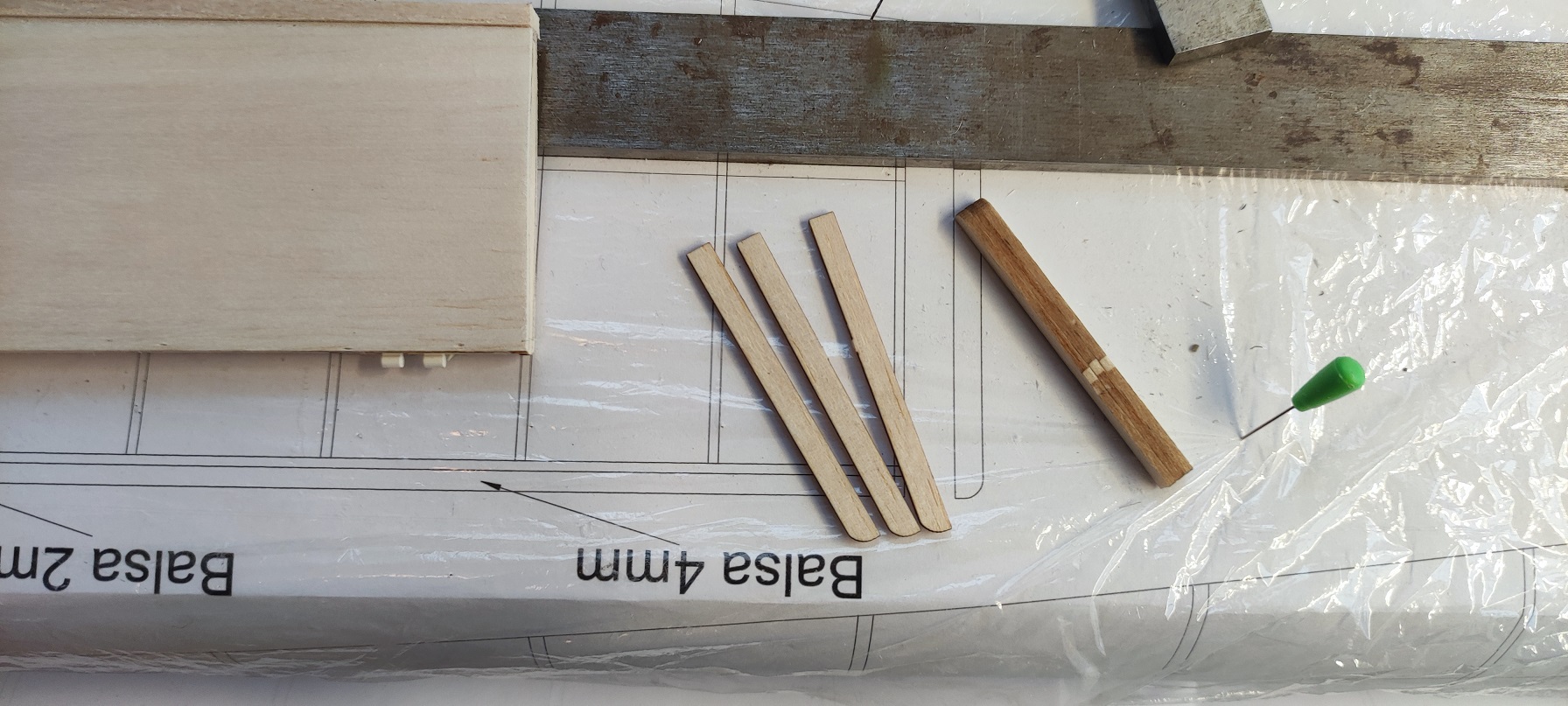

Elementy statecznika pionowego, listwa tylna wraz z podstawką ma 50cm... spory model.

Załącznik:

IMG_20211220_103323.jpg [ 444.29 KiB | Przeglądany 32038 razy ]

Załącznik:

IMG_20211222_205906.jpg [ 297.73 KiB | Przeglądany 32038 razy ]

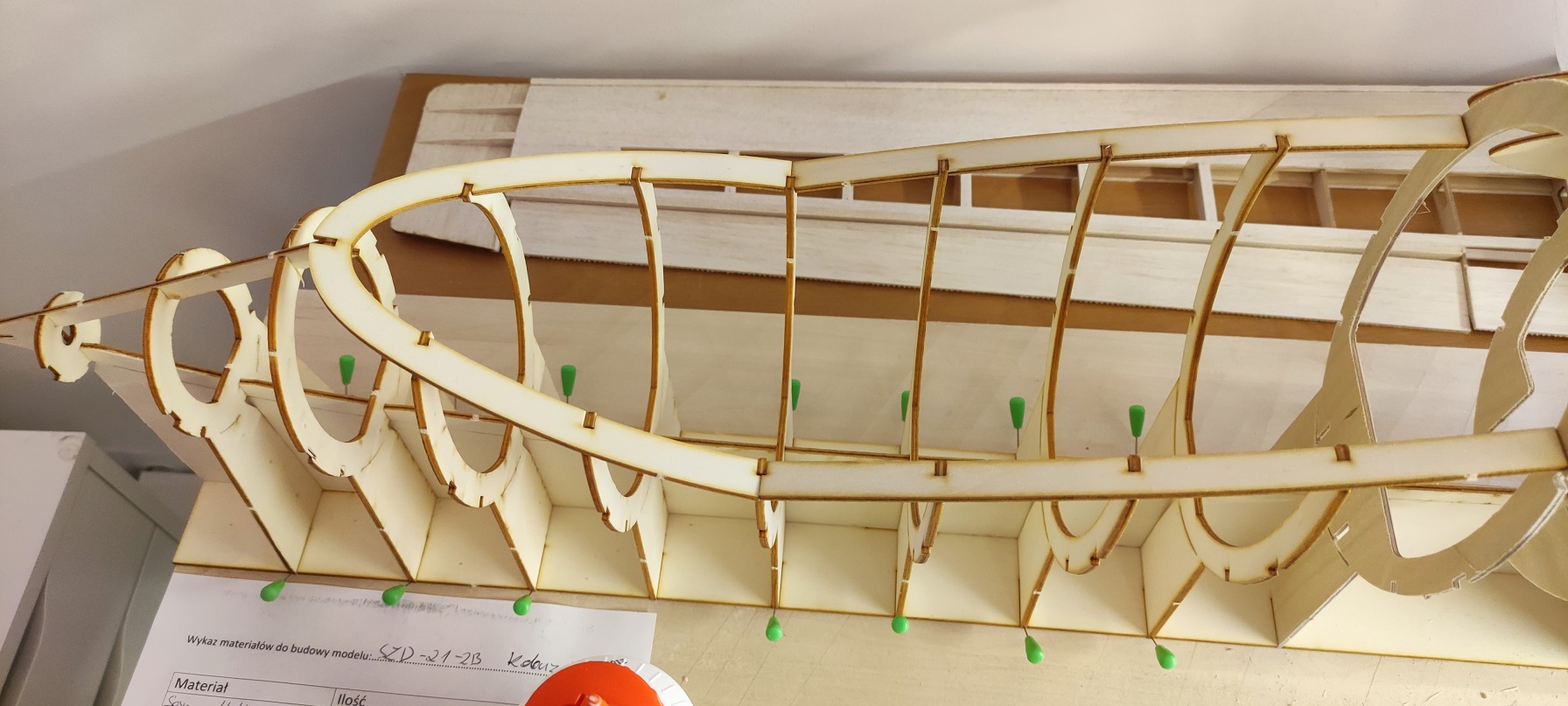

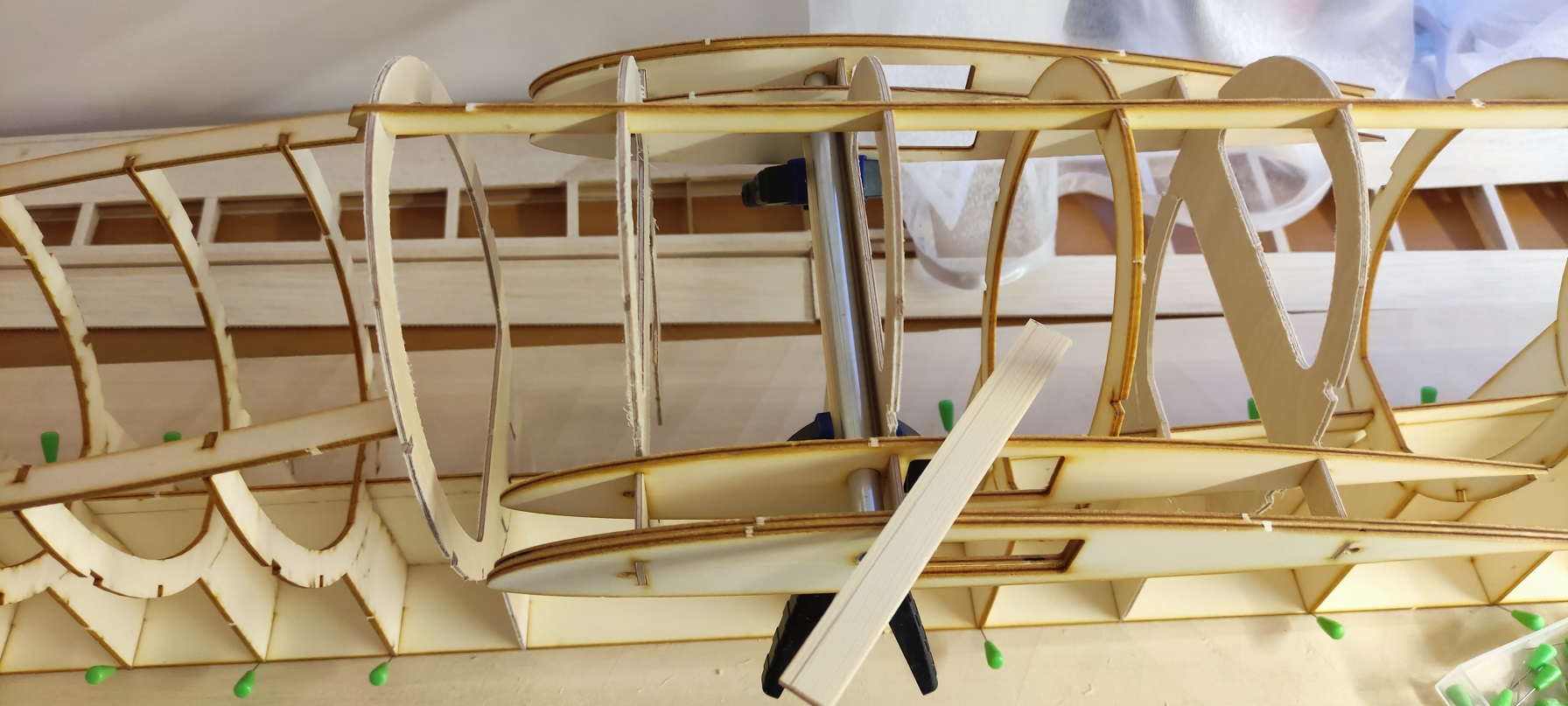

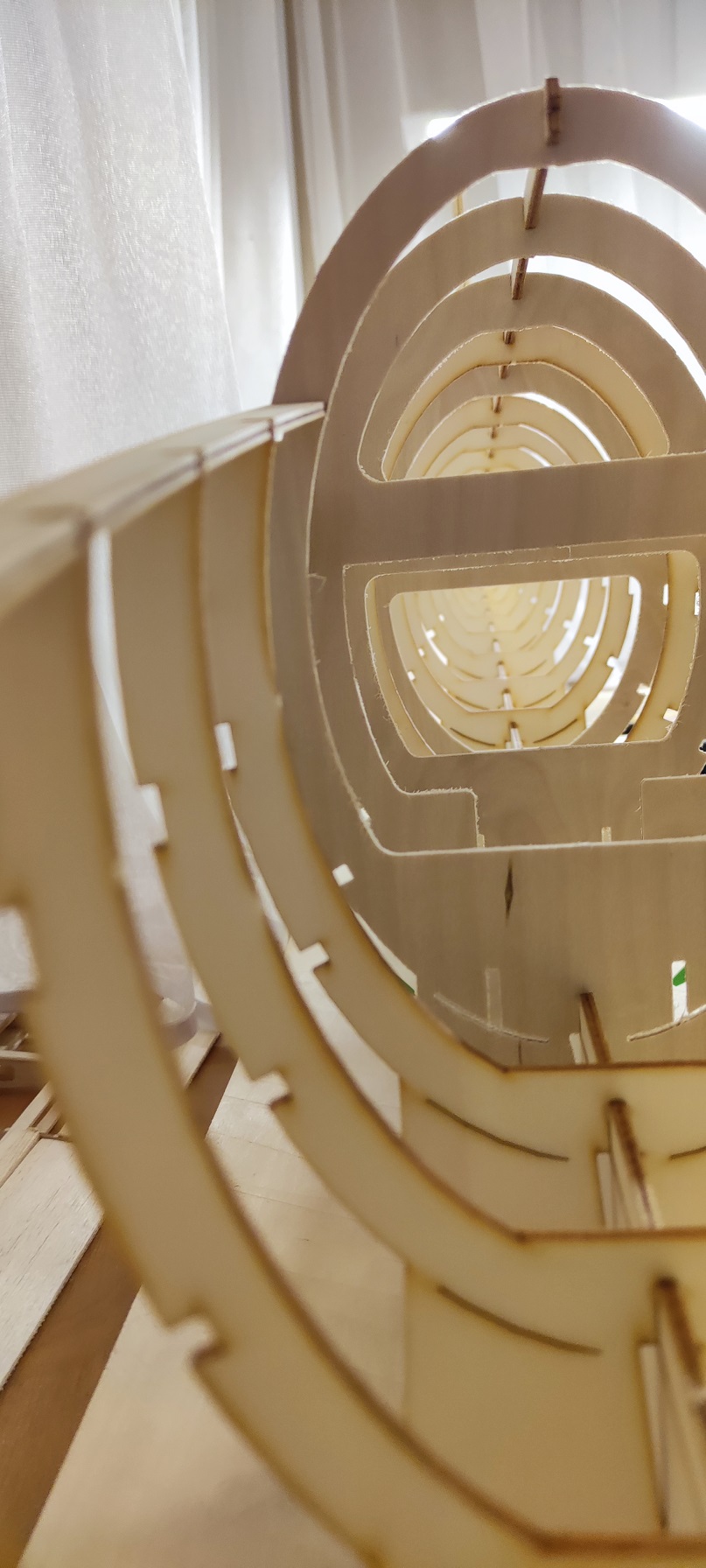

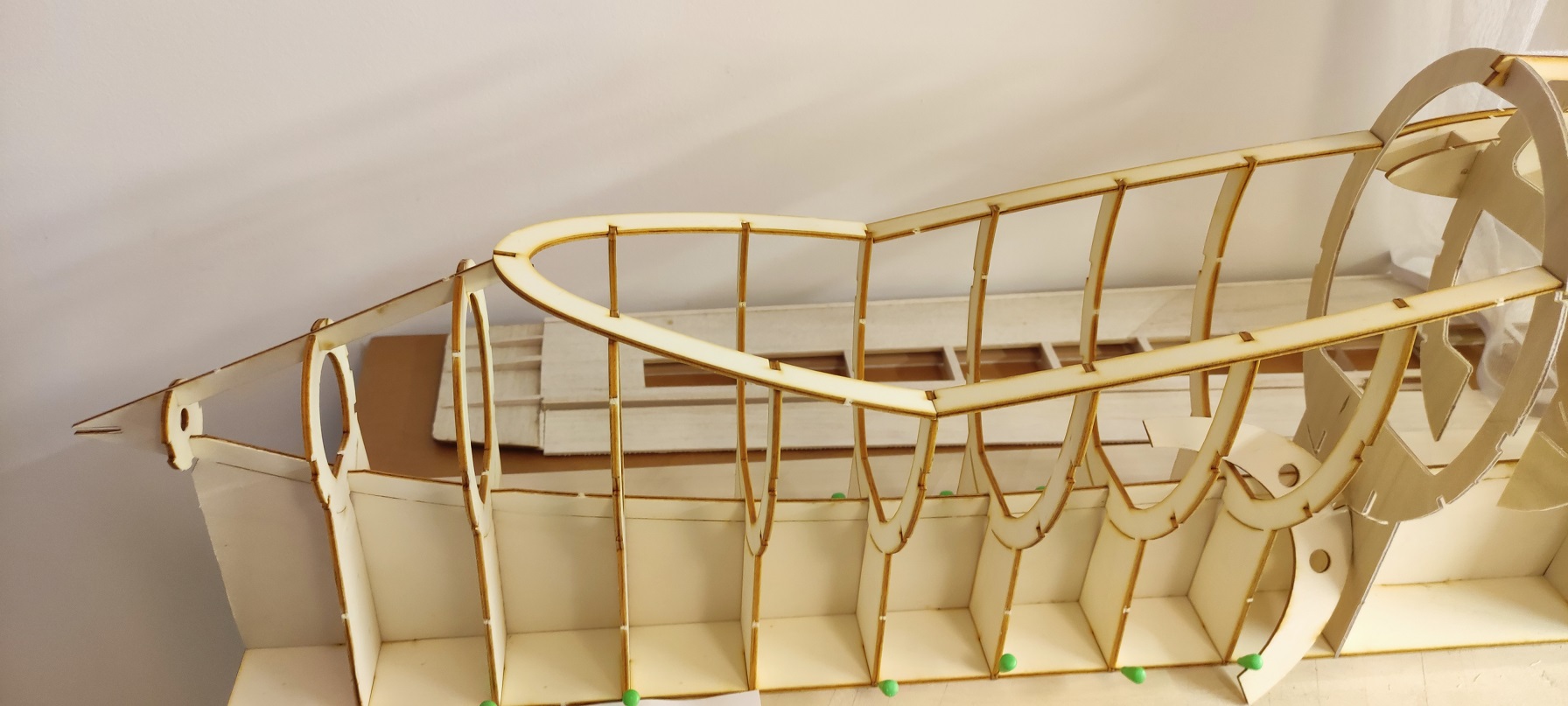

Kadłub z wręgami.

Załącznik:

IMG_20211222_205923.jpg [ 279.23 KiB | Przeglądany 32038 razy ]

Załącznik:

IMG_20211222_205937.jpg [ 366.28 KiB | Przeglądany 32038 razy ]

Załącznik:

IMG_20211222_205952.jpg [ 277.92 KiB | Przeglądany 32038 razy ]

Załącznik:

IMG_20211222_210004.jpg [ 435.03 KiB | Przeglądany 32038 razy ]

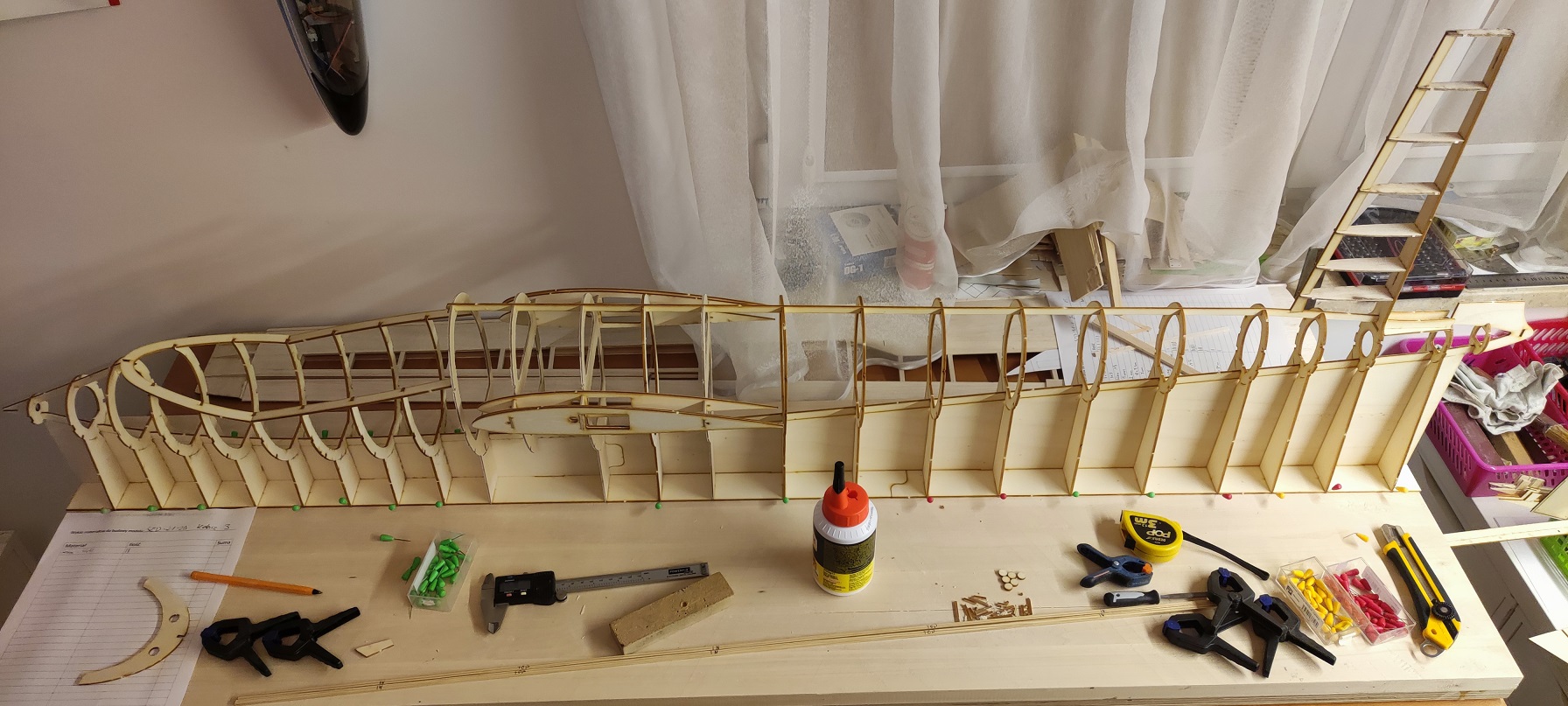

Ledwo się to wszystko mieści na desce... listwa montażowa ma 1500mm, kadłub ciut wystaje

_________________
Nic tak nie cieszy, jak własny szybowiec

____________SAM 18-025_____________
https://gliders.pl

Na górę

mgr

Tytuł: Re: SZD-21-2B Kobuz 3 (1:4.5)

: 30 gru 2021, o 16:05

Administrator

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

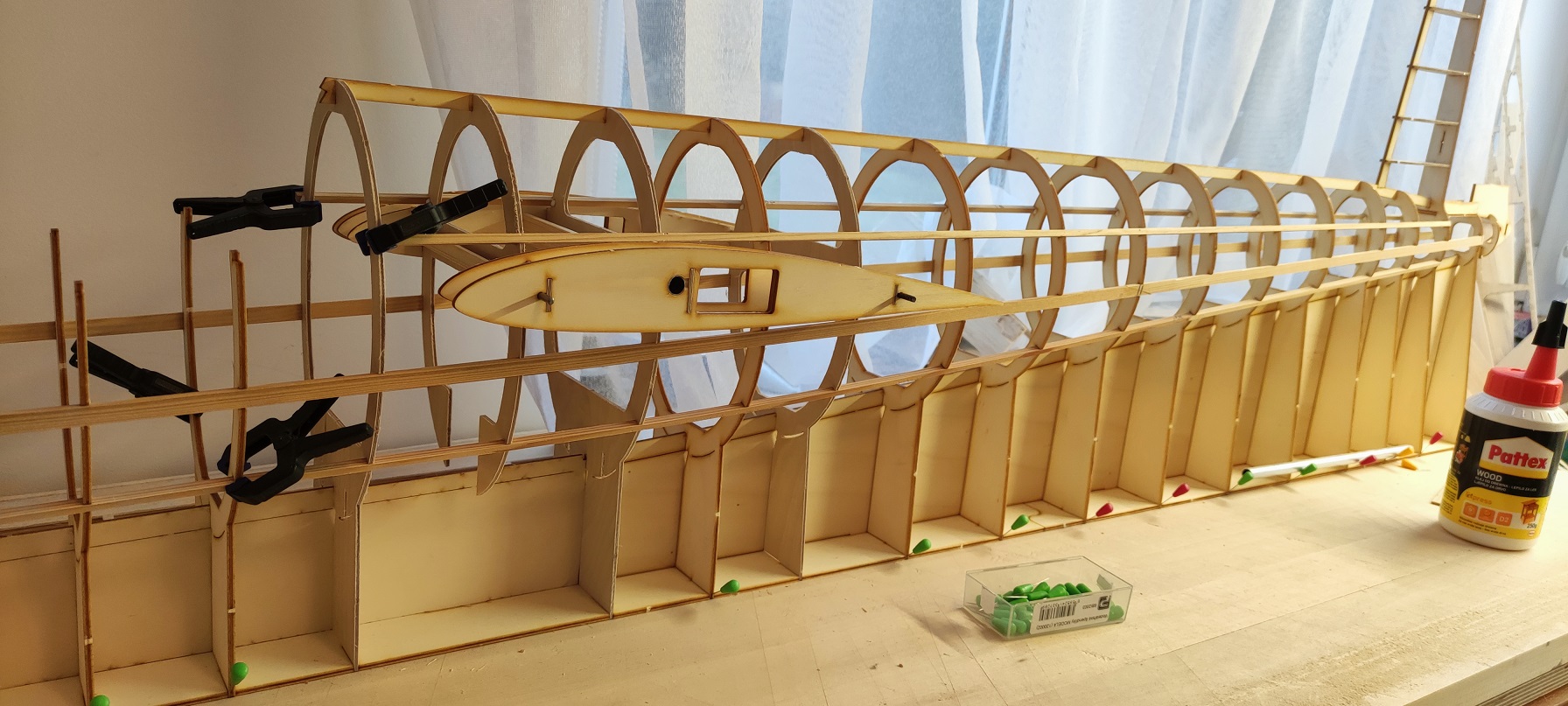

Wręgi sklejone wraz ze stępką.
Spasowałem centropłat, aktualnie trwa zabudowa rurki bagnetu, całość typowo będzie wypełniona żywicą.

Załącznik:

IMG_20211230_150150.jpg [ 342.16 KiB | Przeglądany 31838 razy ]

Ramka kabiny też spasowana, niedługo przyjdzie tam warstwa kleju.

Załącznik:

IMG_20211230_150156.jpg [ 344.53 KiB | Przeglądany 31838 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec

____________SAM 18-025_____________
https://gliders.pl

Na górę

mgr

Tytuł: Re: SZD-21-2B Kobuz 3 (1:4.5)

: 31 gru 2021, o 15:40

Administrator

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

Centropłat zabudowany, czeka na żywicę.

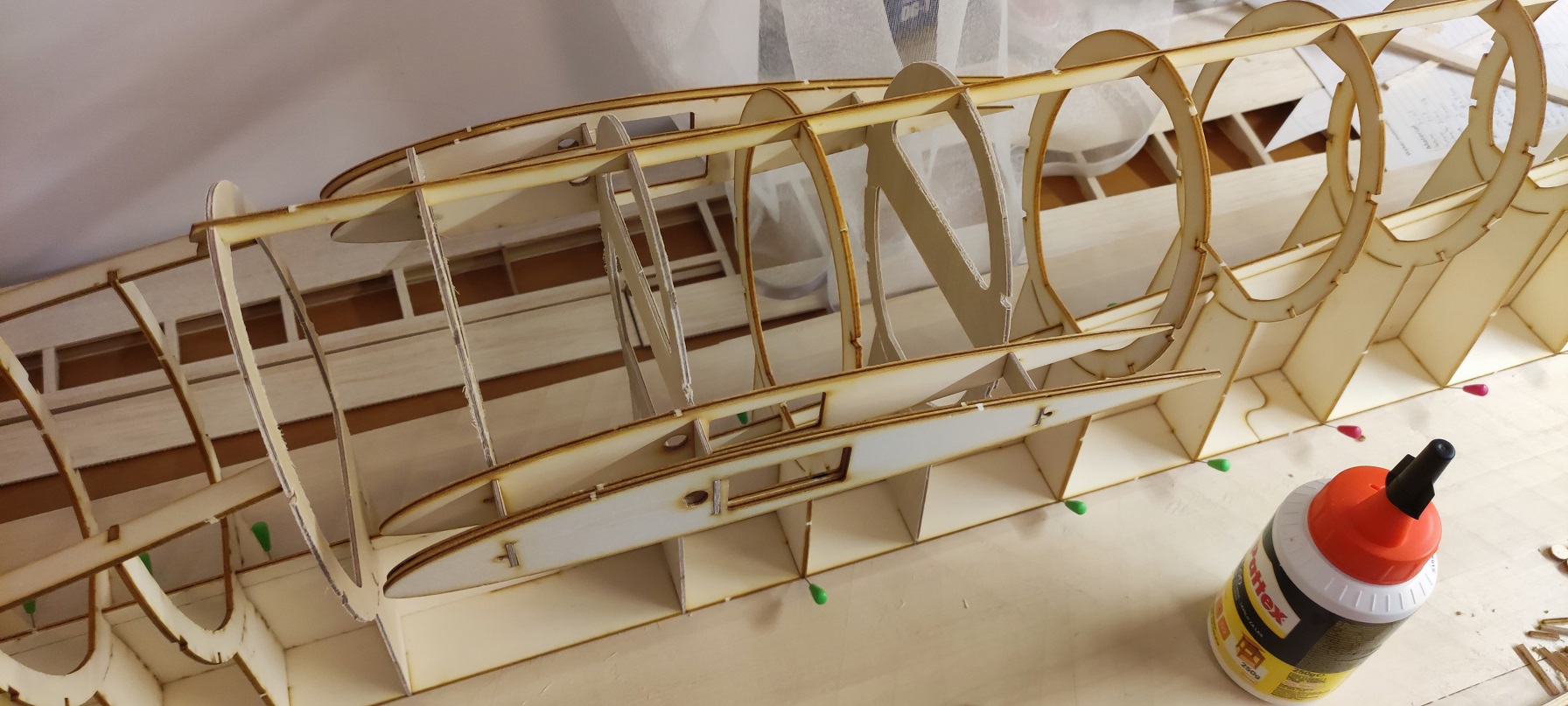

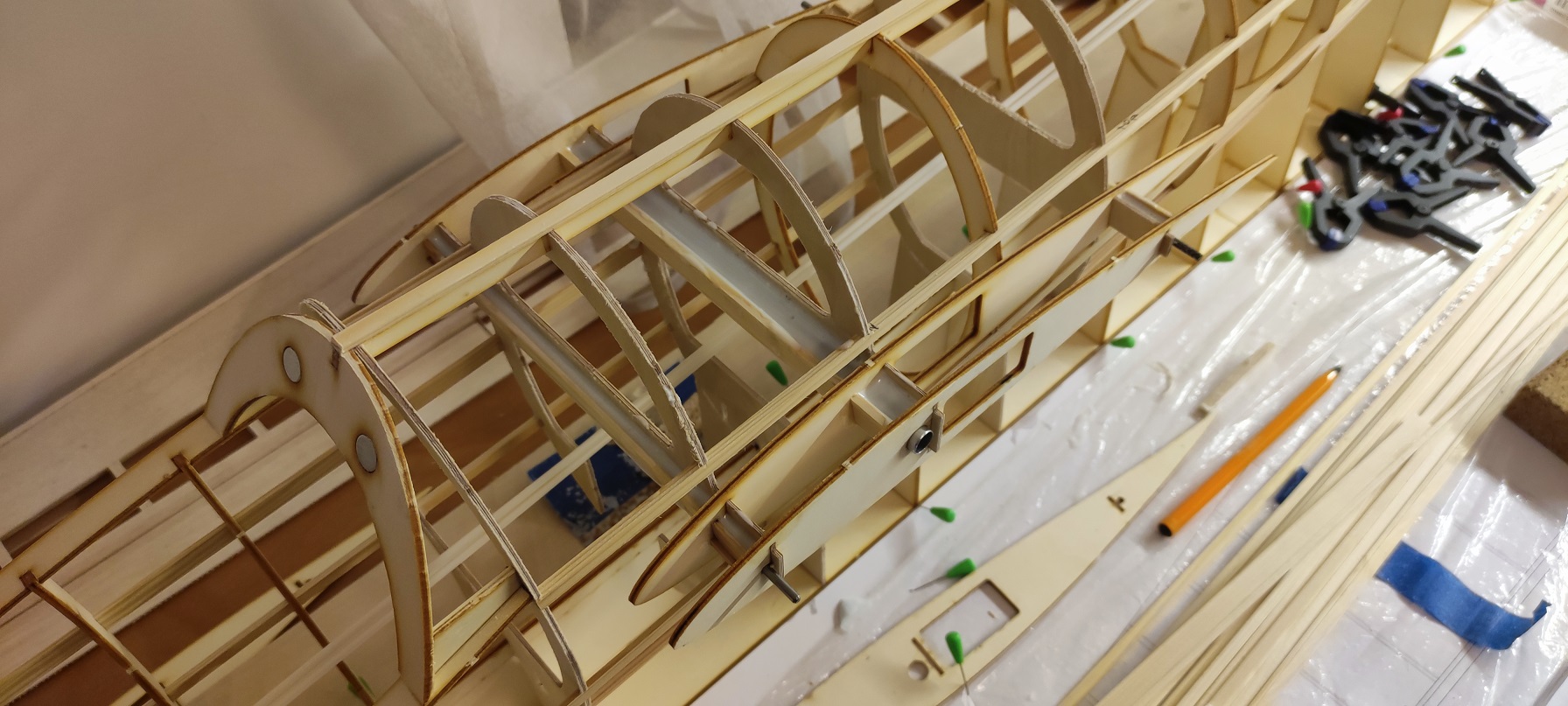

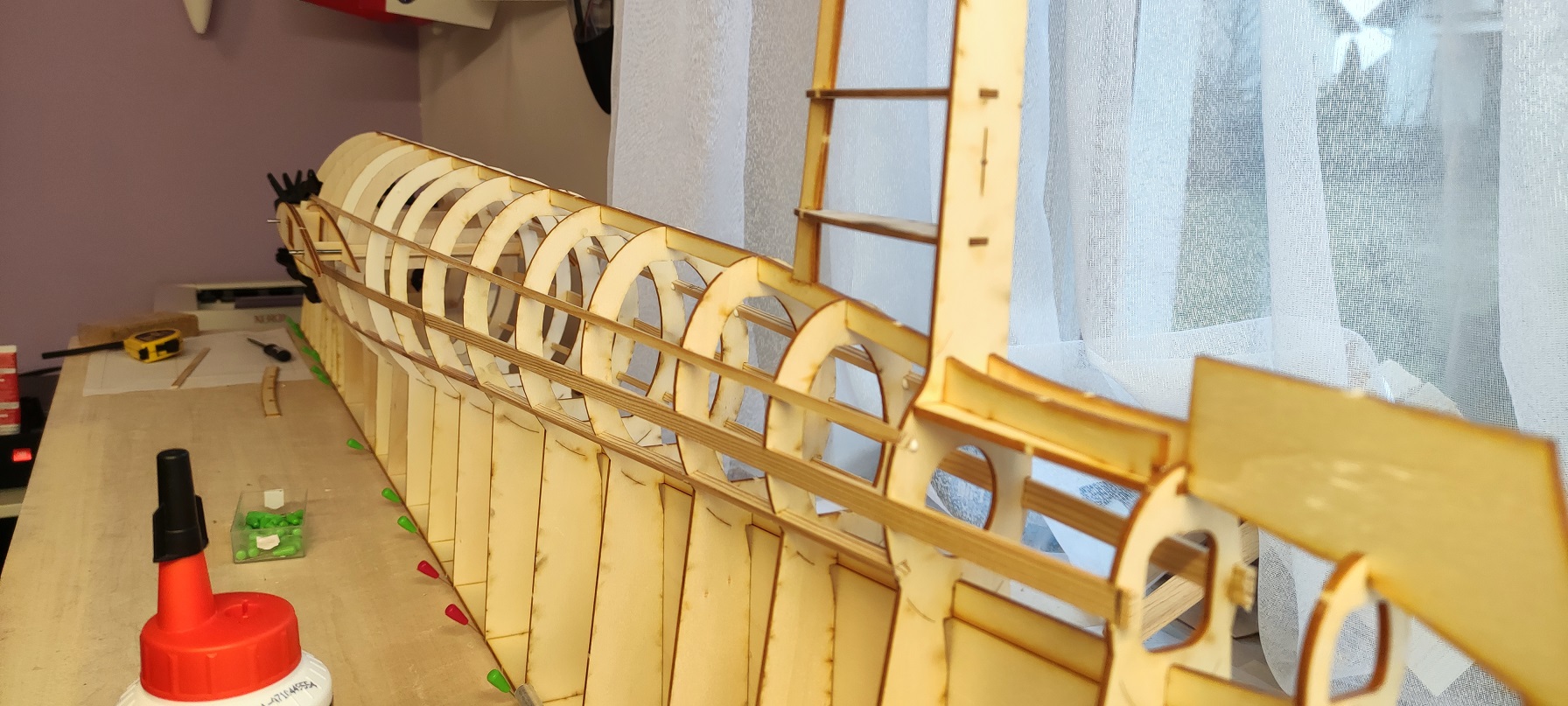

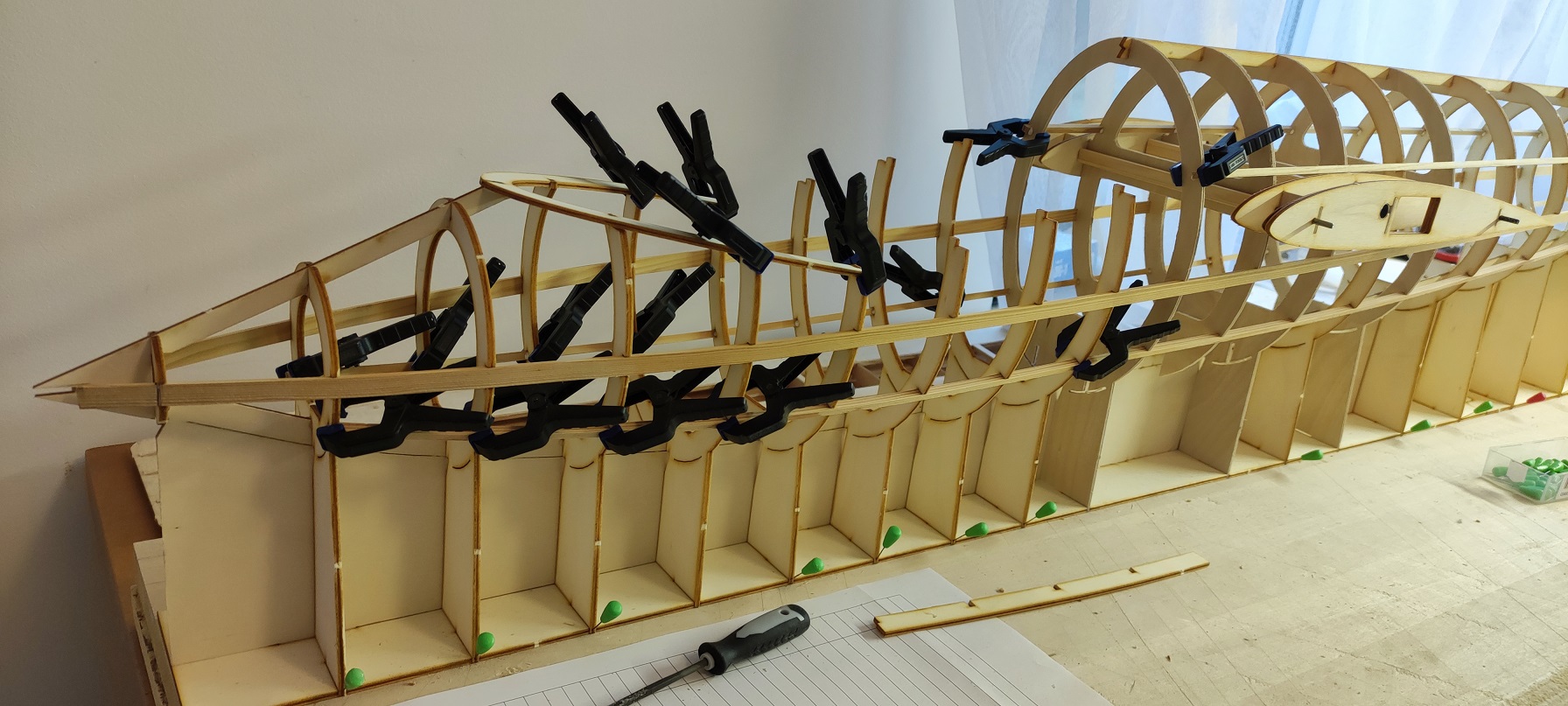

W kadłubie pojawiły się podłużnice.
Główna 2x8, pomocnicze 4x4.

Załącznik:

IMG_20211231_102418.jpg [ 408.56 KiB | Przeglądany 31798 razy ]

Załącznik:

IMG_20211231_102425.jpg [ 416.08 KiB | Przeglądany 31798 razy ]

Załącznik:

IMG_20211231_102441.jpg [ 437.01 KiB | Przeglądany 31798 razy ]

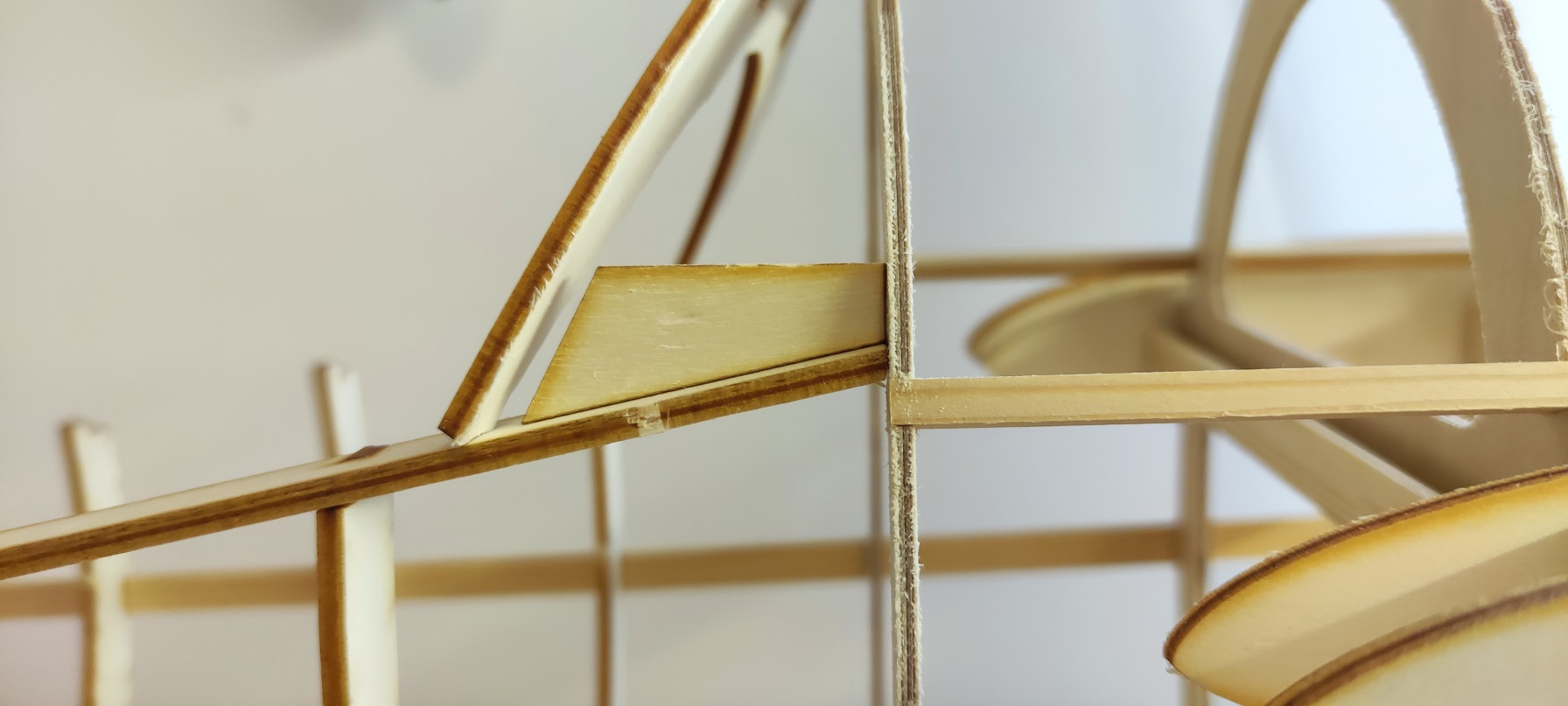

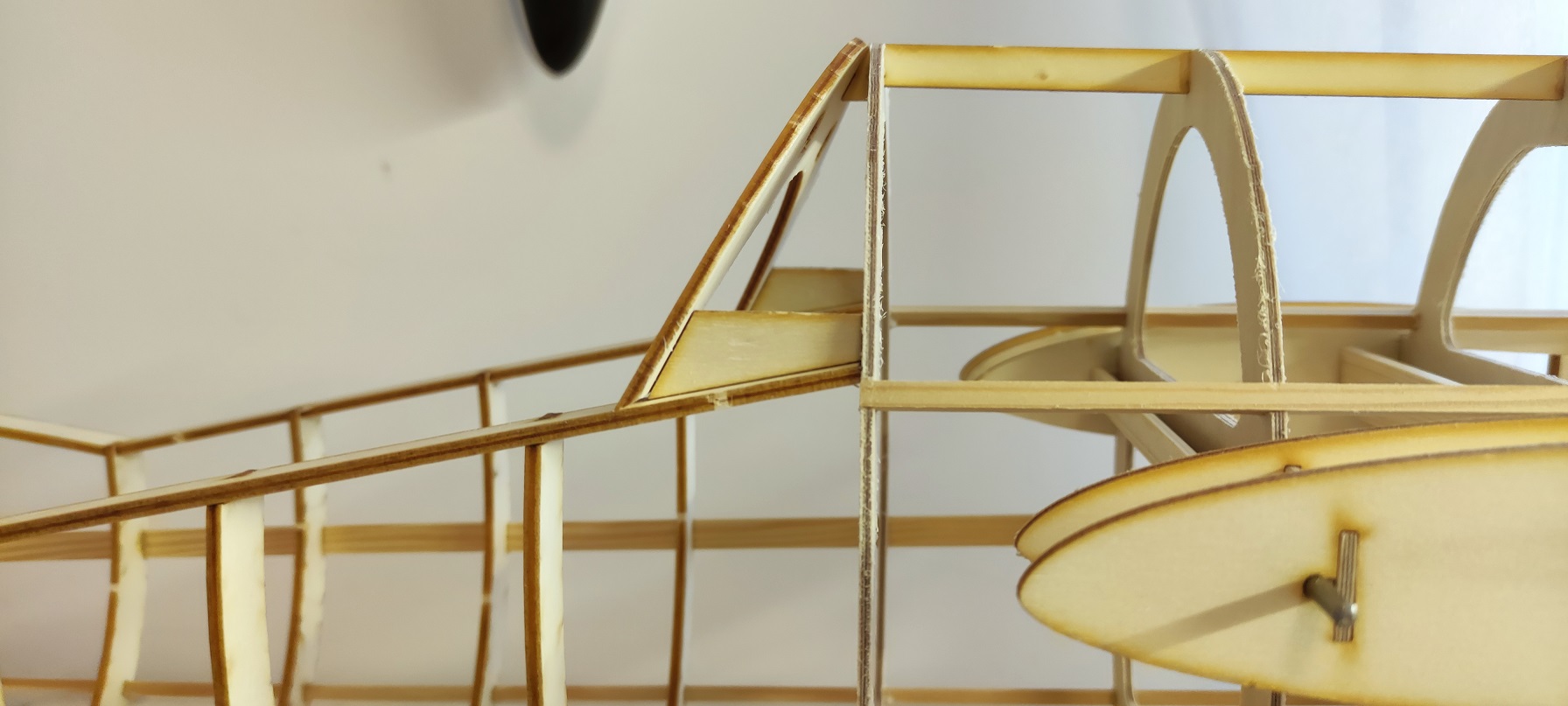

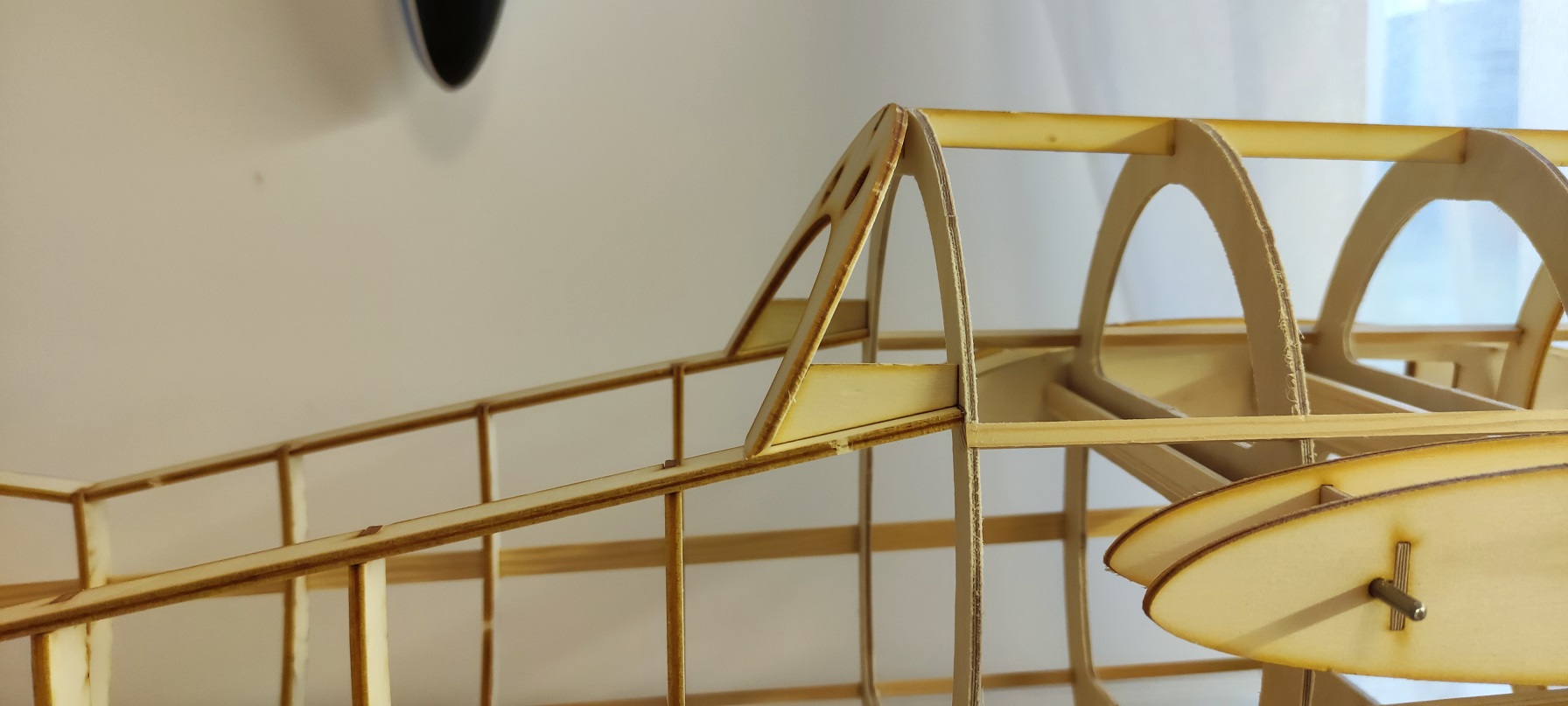

Oparcie kabiny podczas przymiarki wraz z wzornikiem - by równo i w powtarzalny sposób ją ustawić.
Element pochylony w zasadzie wymaga jedynie szlifowania stopek pod odpowiednim kątem.
Przymiarka części:

Załącznik:

IMG_20211231_123727.jpg [ 217.03 KiB | Przeglądany 31798 razy ]

Podczas szlifowania / pasowania:

Załącznik:

IMG_20211231_125216.jpg [ 240.38 KiB | Przeglądany 31798 razy ]

Załącznik:

IMG_20211231_125227.jpg [ 228.63 KiB | Przeglądany 31798 razy ]

I na koniec już sklejone:

Załącznik:

IMG_20211231_143323.jpg [ 238.07 KiB | Przeglądany 31798 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec

____________SAM 18-025_____________
https://gliders.pl

Na górę

mgr

Tytuł: Re: SZD-21-2B Kobuz 3 (1:4.5)

: 2 sty 2022, o 18:15

Administrator

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

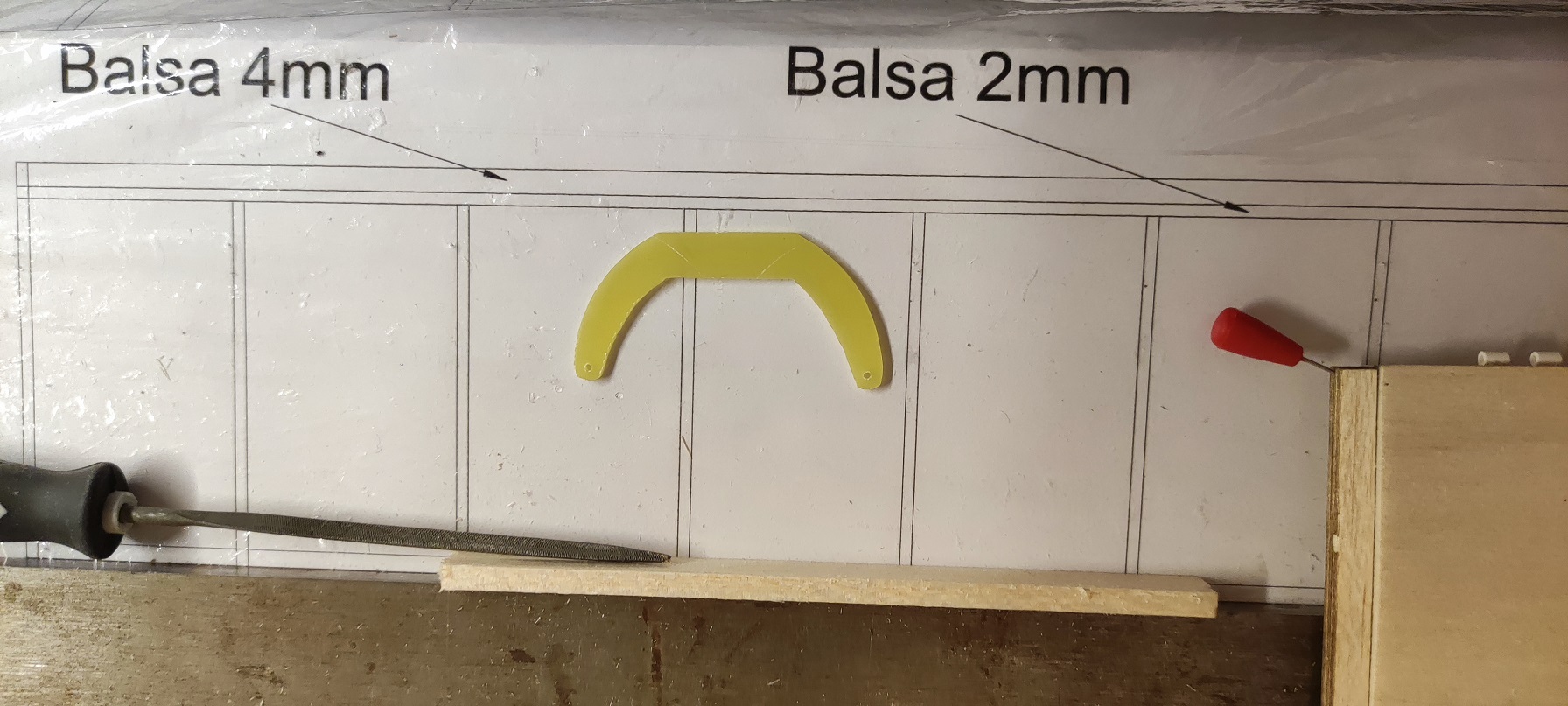

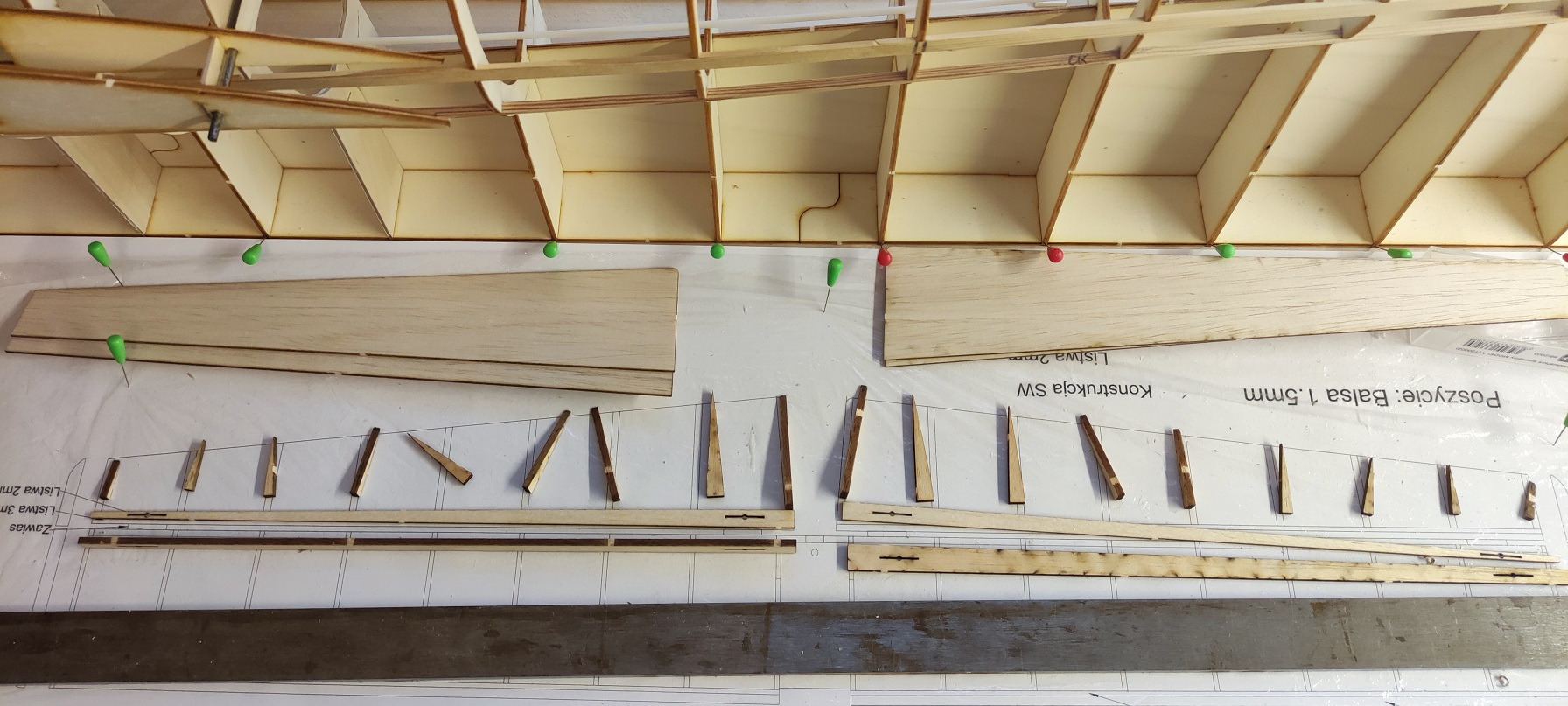

Poziomy.

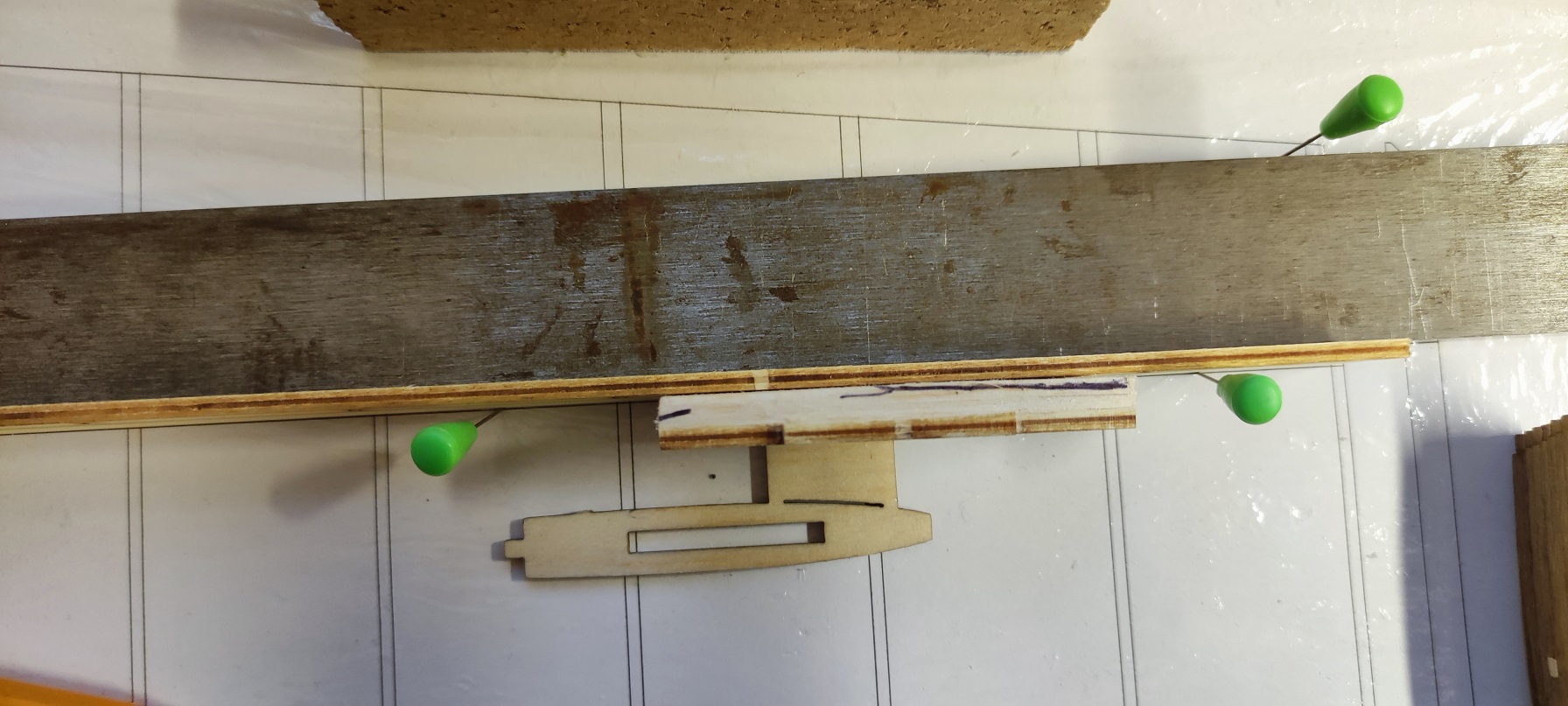

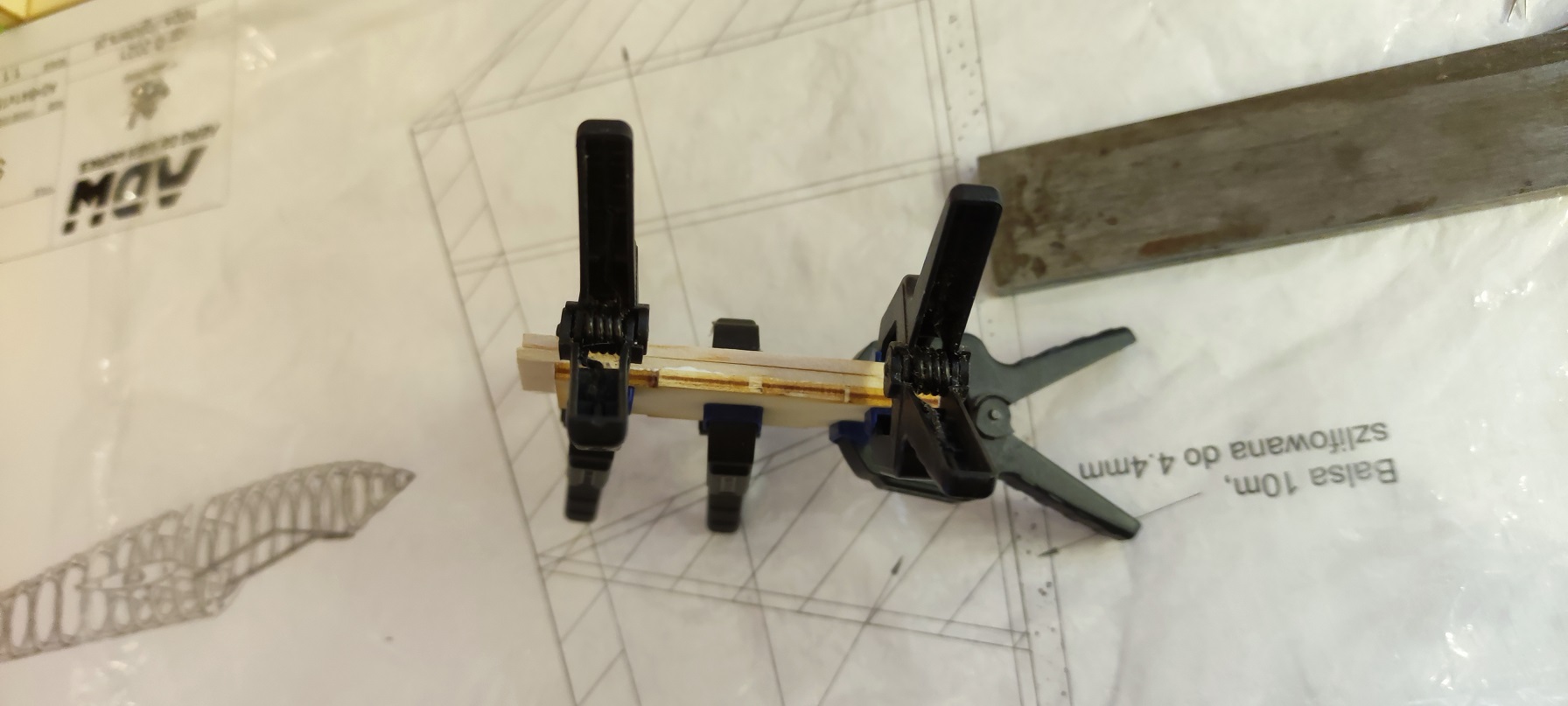

Listwa spływu statecznika oparta o prosty przymiar i zablokowana.
Żeberka po układane

Załącznik:

IMG_20220101_094848.jpg [ 391.55 KiB | Przeglądany 31738 razy ]

Załącznik:

IMG_20220101_095302.jpg [ 311.55 KiB | Przeglądany 31738 razy ]

Część środkową od spodu wypełniłem balsą - będzie większa powierzchnia styku z kadłubem i poszycie nie będzie się zapadać.

Załącznik:

IMG_20220101_100716.jpg [ 200.46 KiB | Przeglądany 31738 razy ]

Załącznik:

IMG_20220101_110144.jpg [ 339.23 KiB | Przeglądany 31738 razy ]

Potem żeberka i listwa natarcia, jedna strona, druga i na koniec poszycie z balsy 1.5mm

Załącznik:

IMG_20220101_152908.jpg [ 334.96 KiB | Przeglądany 31738 razy ]

Załącznik:

IMG_20220101_195004.jpg [ 345.5 KiB | Przeglądany 31738 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec

____________SAM 18-025_____________
https://gliders.pl

Na górę

mgr

Tytuł: Re: SZD-21-2B Kobuz 3 (1:4.5)

: 3 sty 2022, o 16:27

Administrator

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

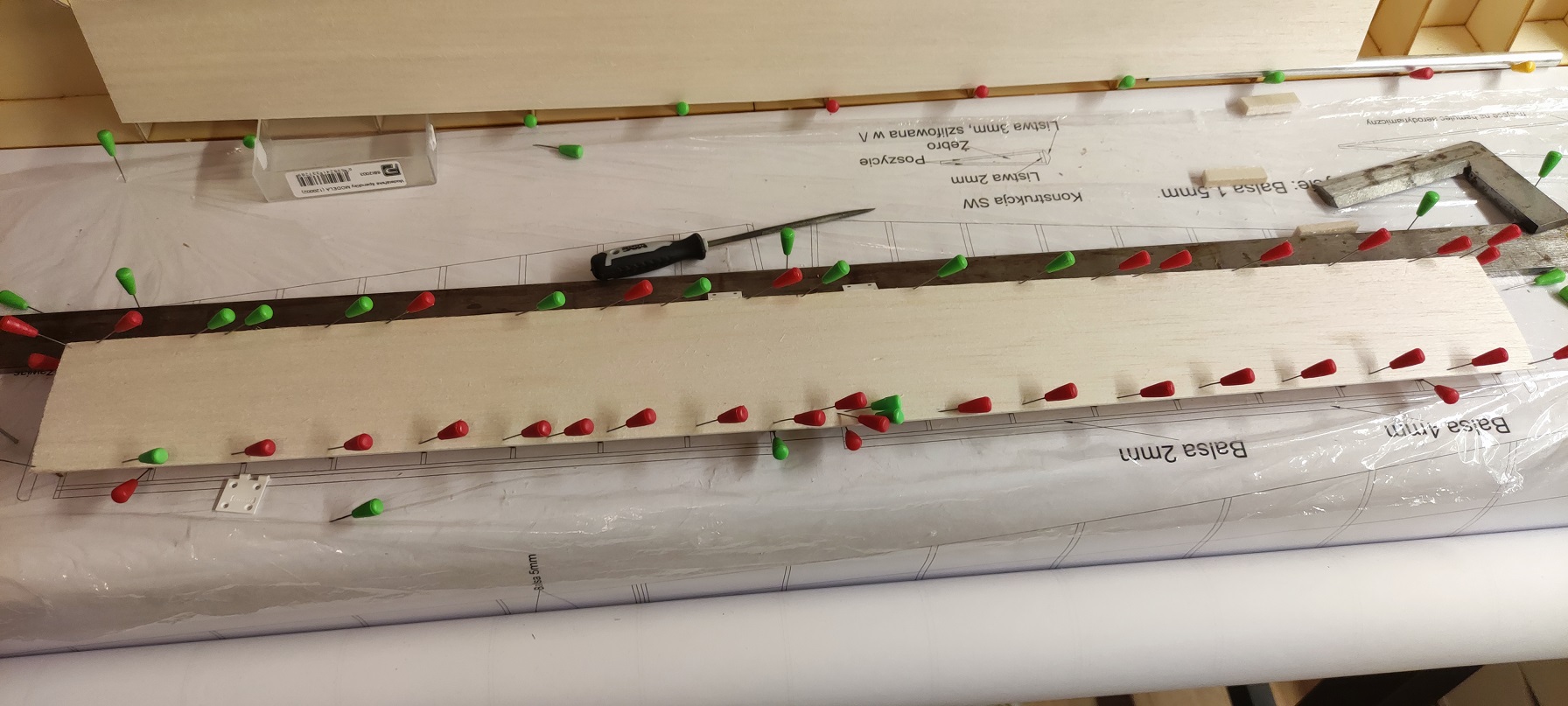

Następnie poszycie z drugiej strony, narożniki...

Załącznik:

IMG_20220102_113458.jpg [ 433.56 KiB | Przeglądany 31687 razy ]

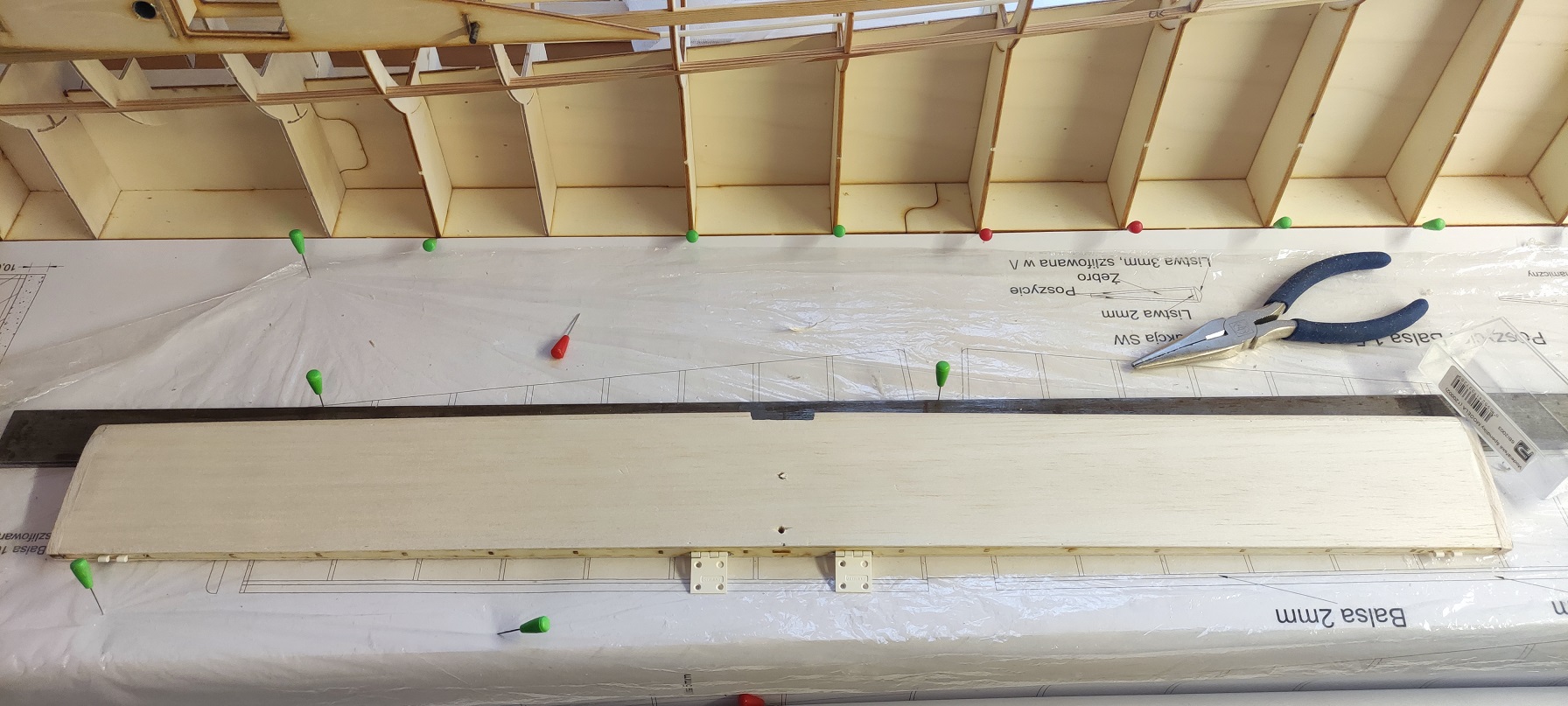

Szlifowanie i statecznik na gotowo - czeka na folię.

Załącznik:

IMG_20220103_131954.jpg [ 394.39 KiB | Przeglądany 31687 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec

____________SAM 18-025_____________
https://gliders.pl

Na górę

mgr

Tytuł: Re: SZD-21-2B Kobuz 3 (1:4.5)

: 4 sty 2022, o 16:30

Administrator

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

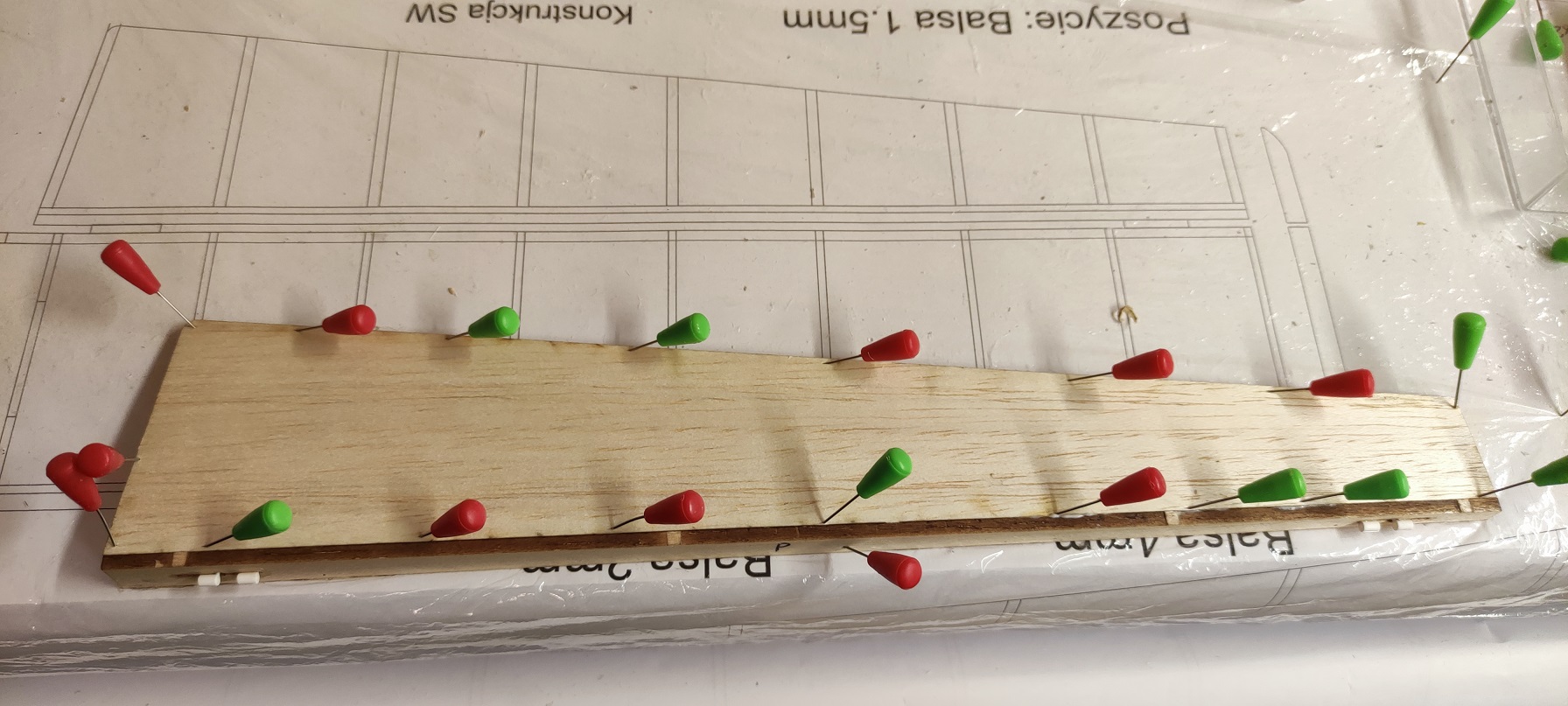

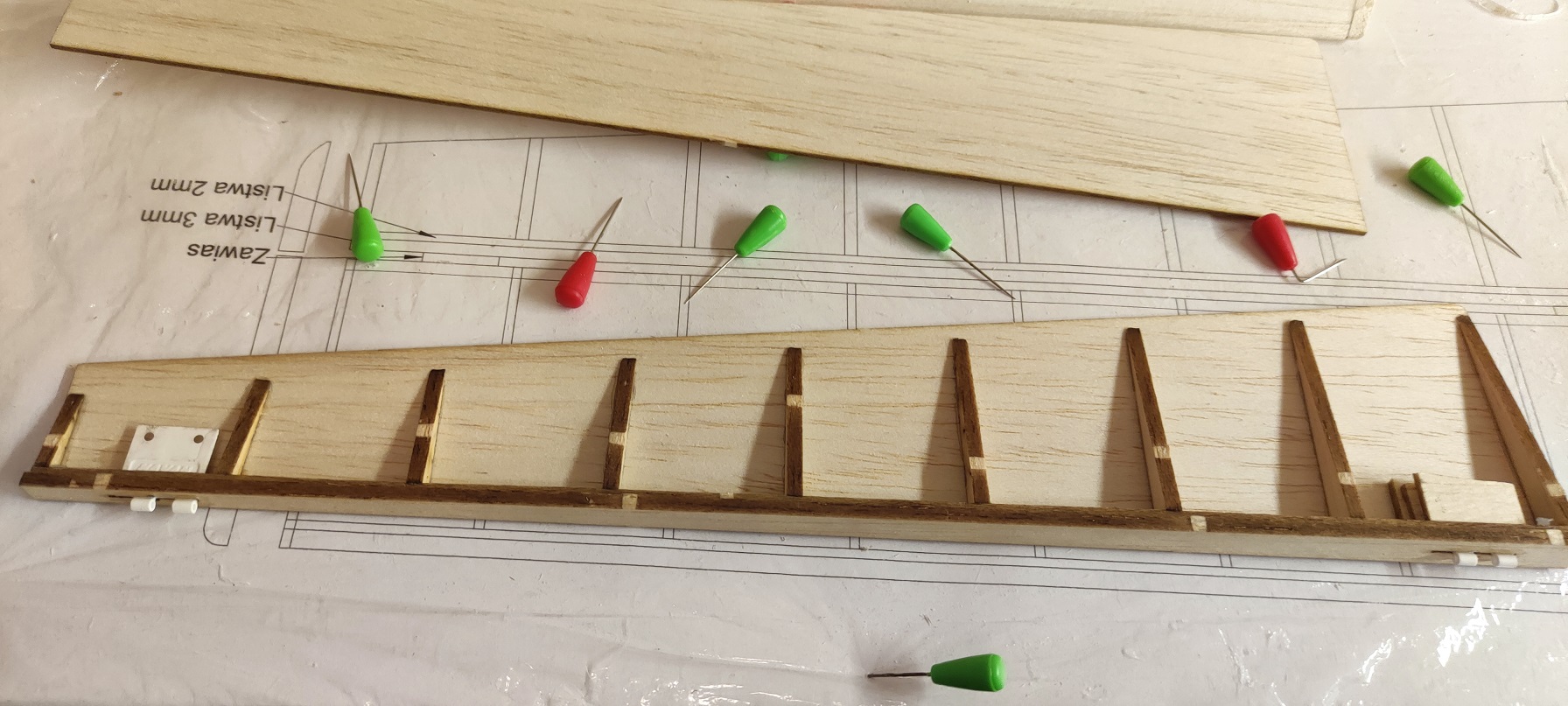

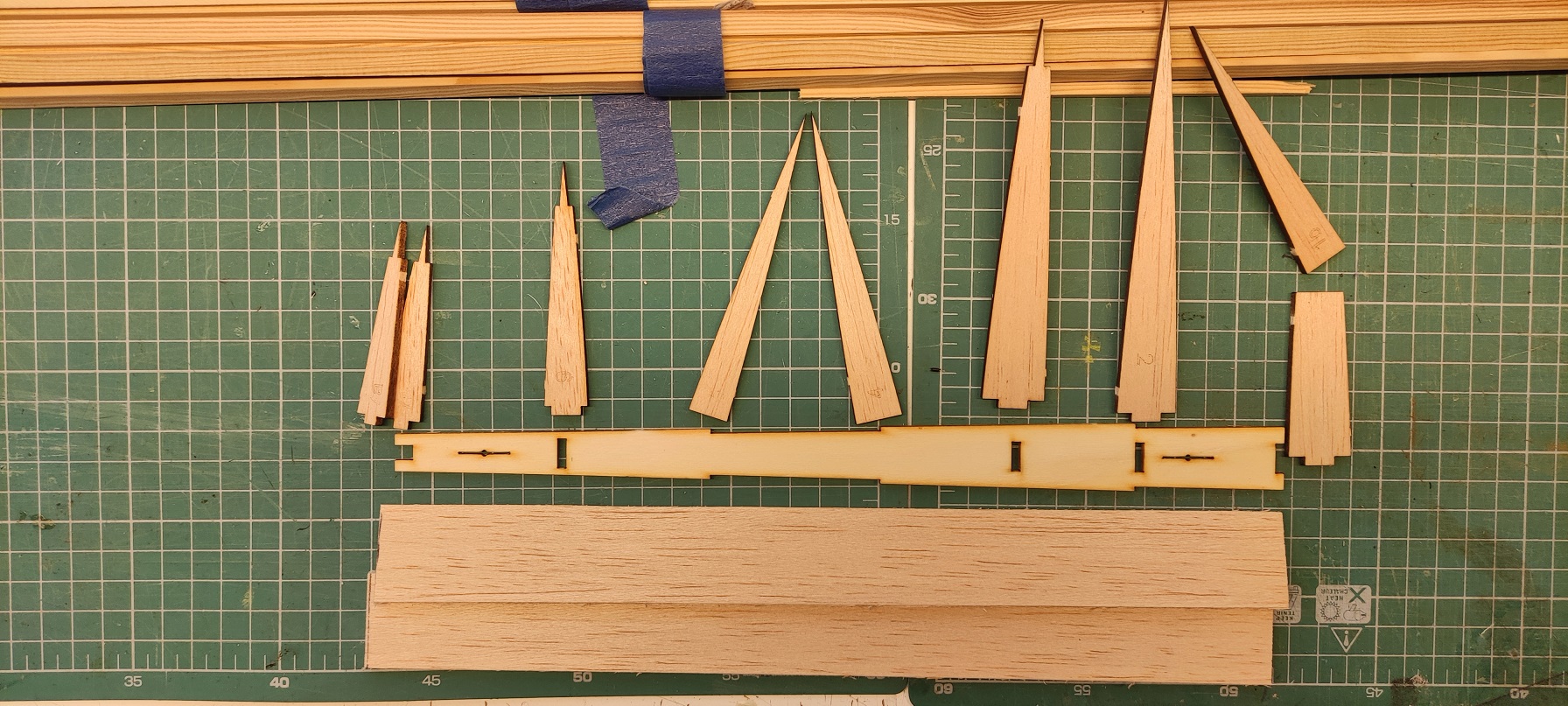

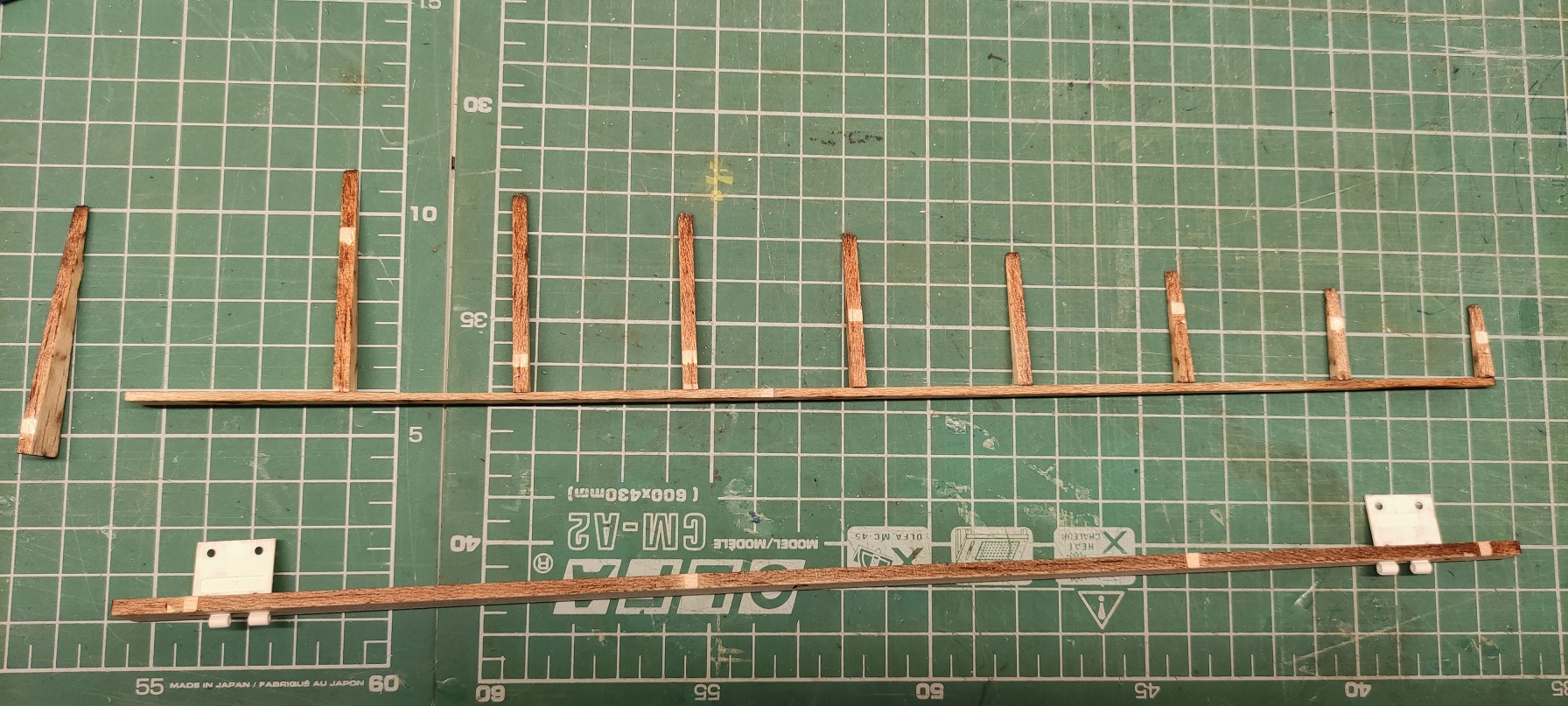

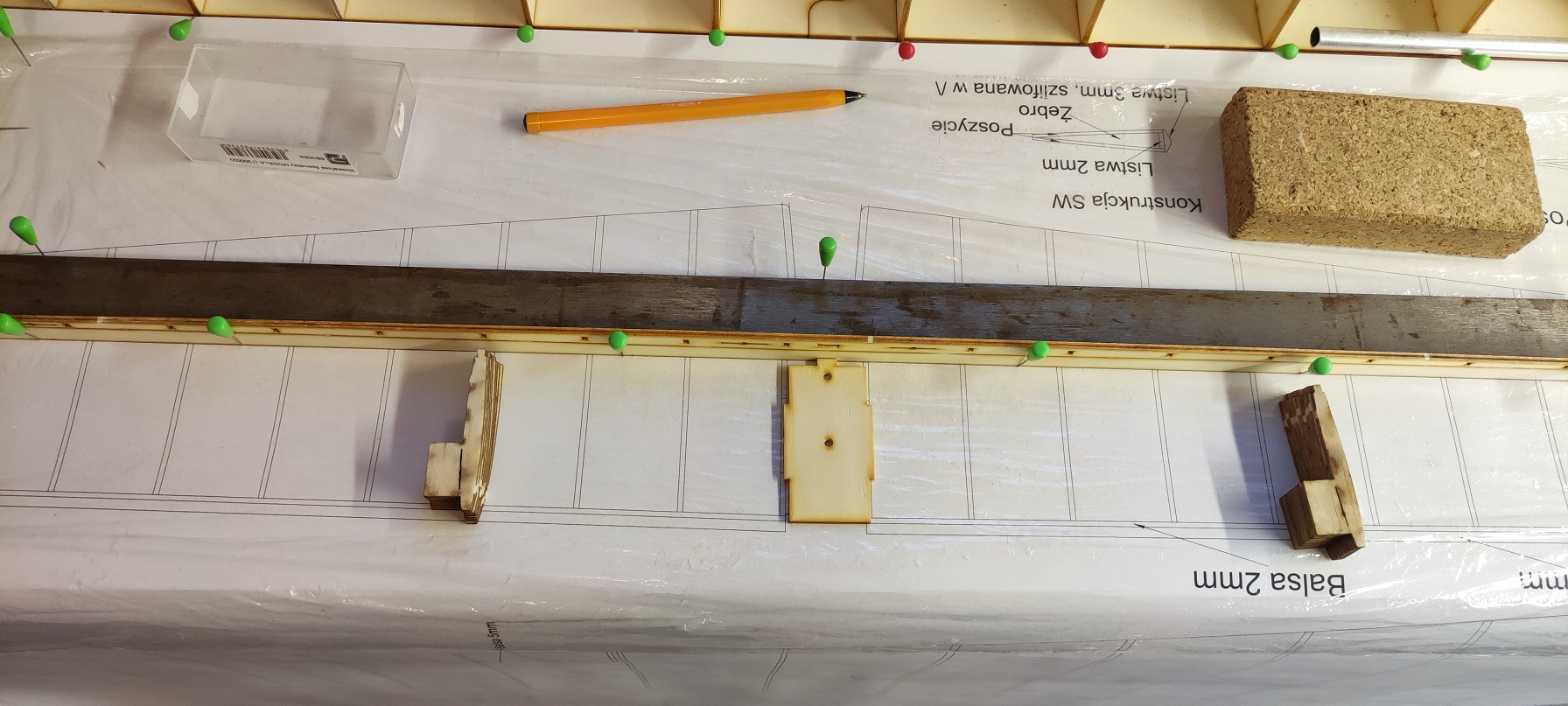

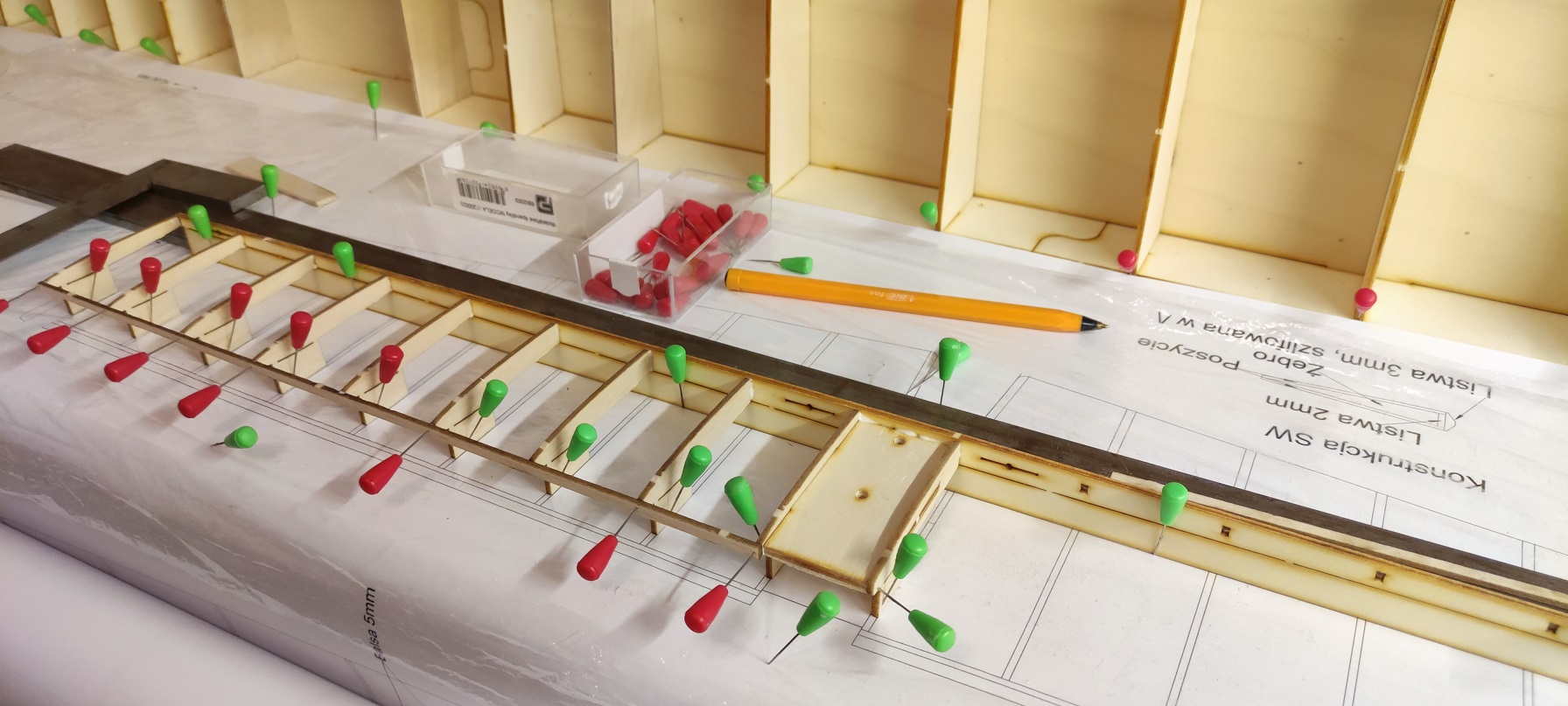

Ster wysokości:

Załącznik:

IMG_20220103_140343.jpg [ 404.85 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220103_162857.jpg [ 583.05 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220103_215405.jpg [ 400.36 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220103_215410.jpg [ 375.13 KiB | Przeglądany 31645 razy ]

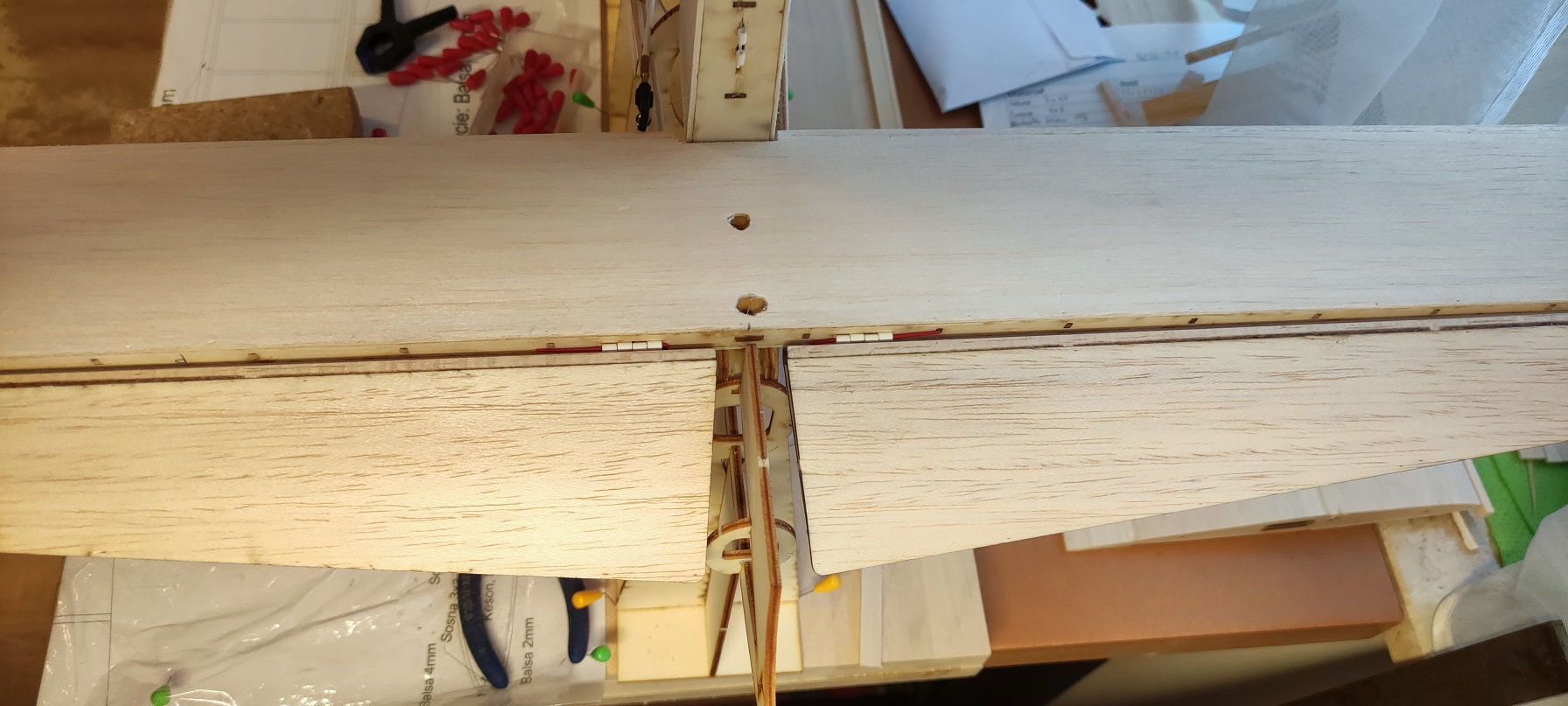

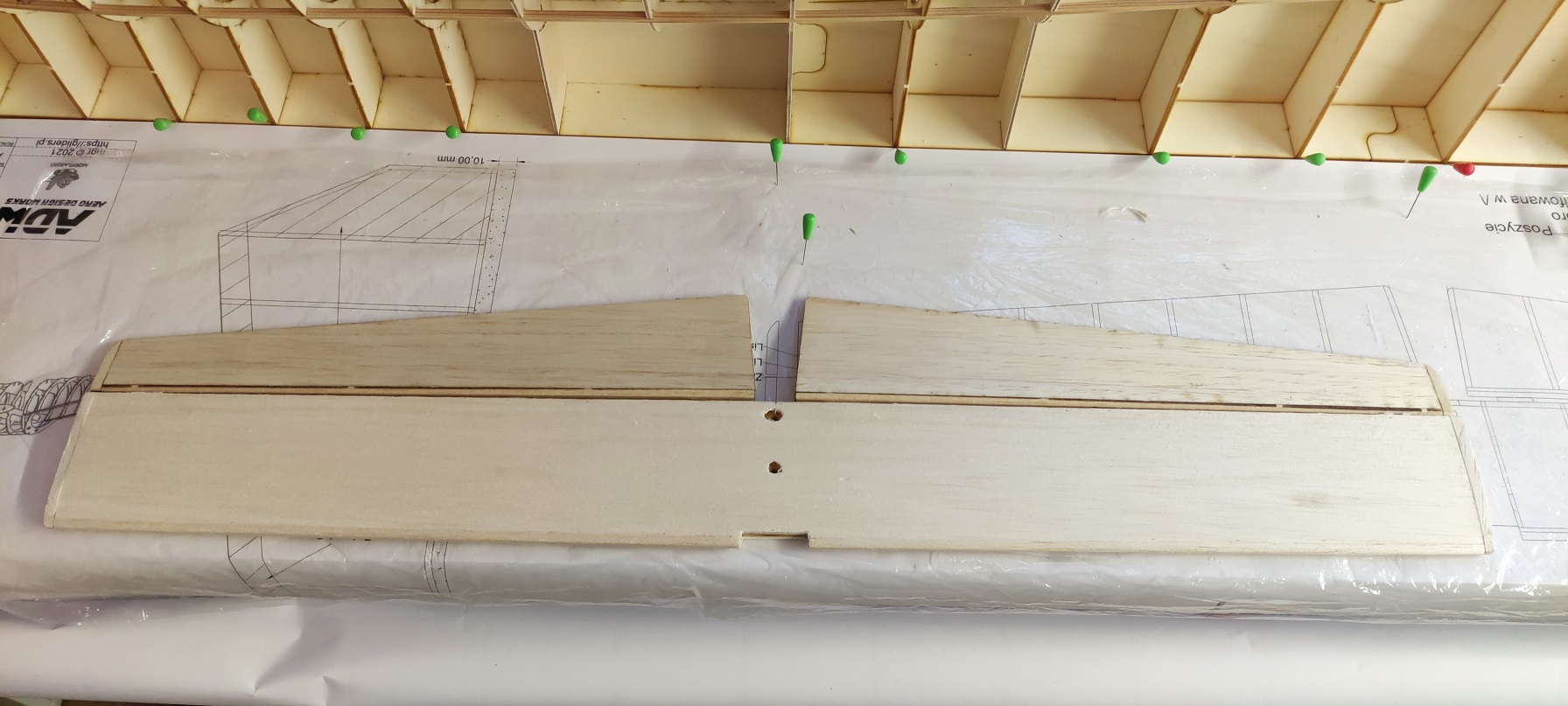

Gotowy statecznik wraz ze sterem.

Załącznik:

IMG_20220104_142847.jpg [ 305.91 KiB | Przeglądany 31645 razy ]

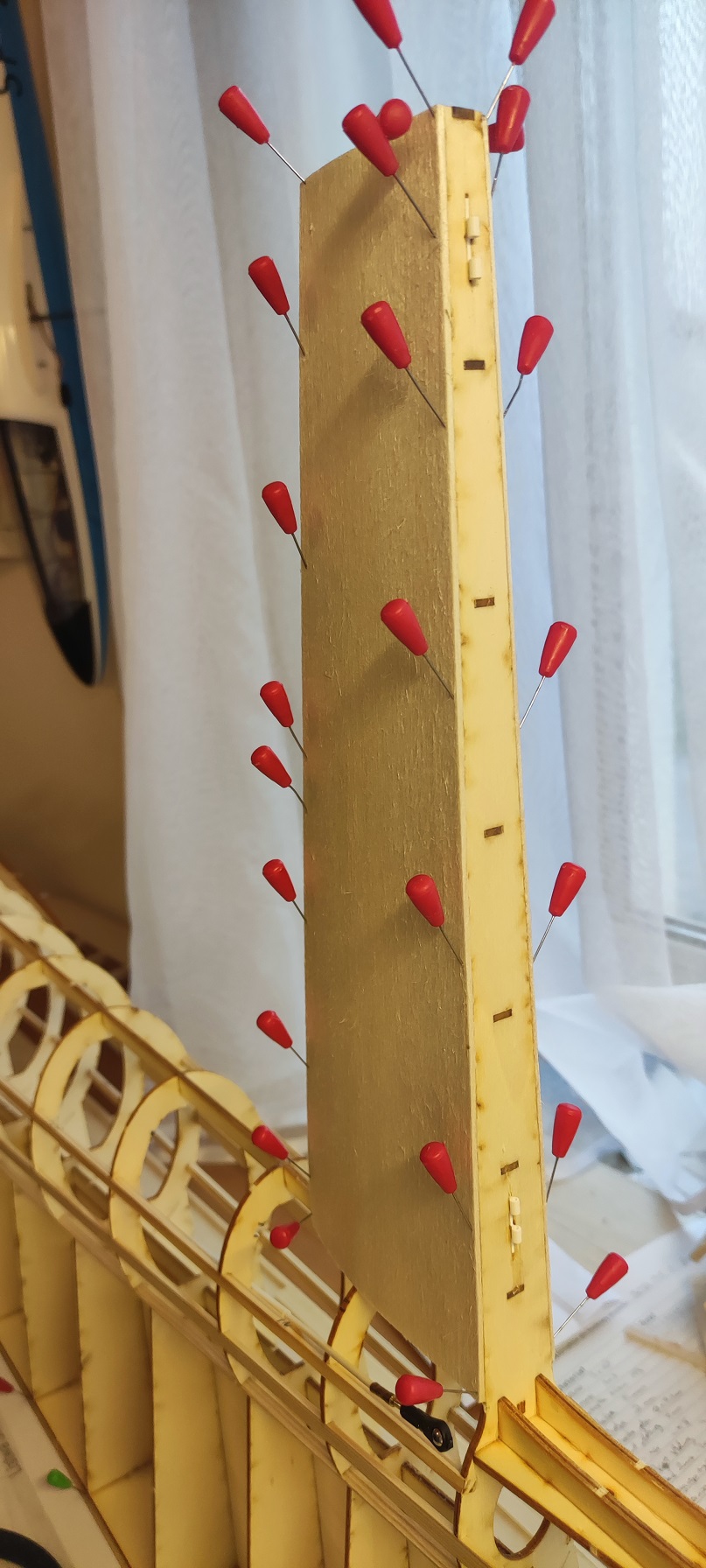

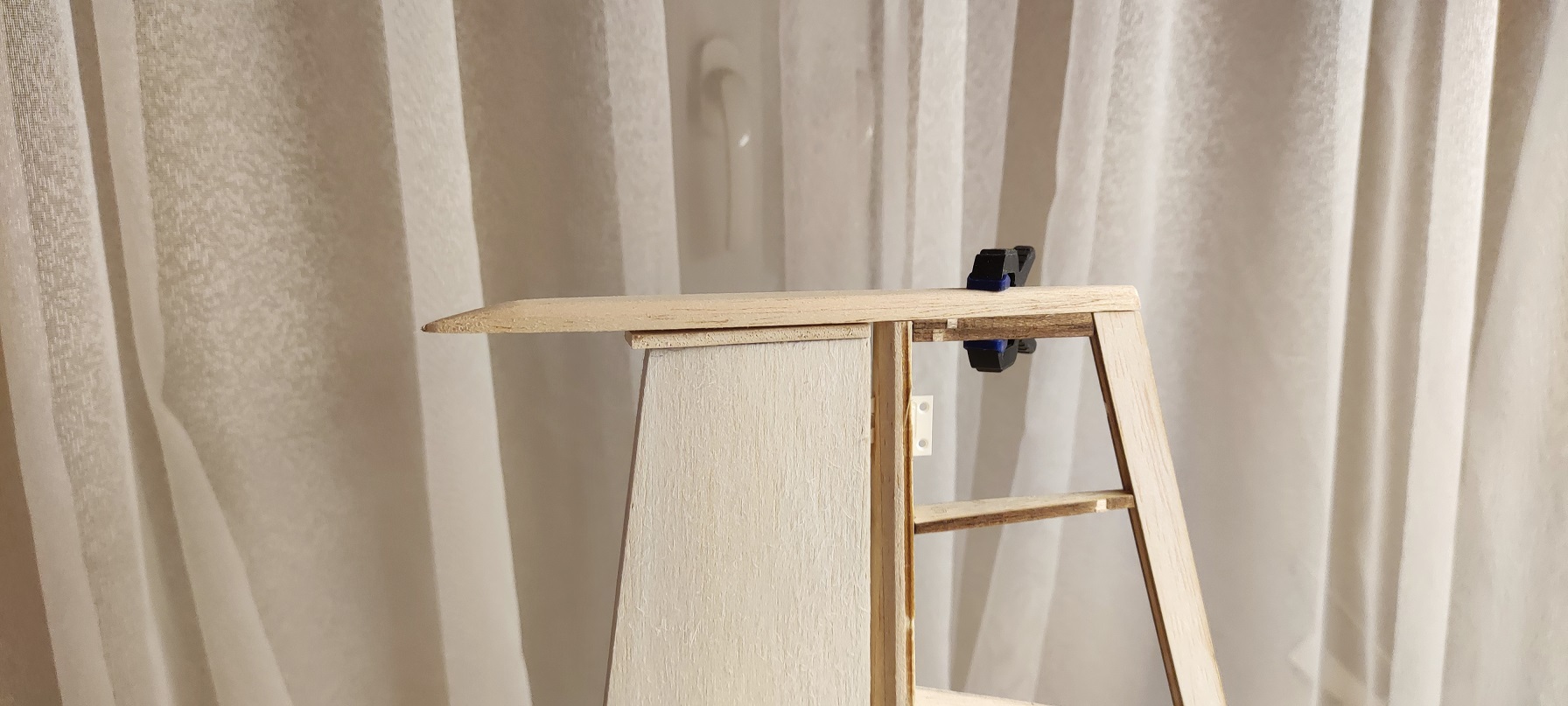

Statecznik pionowy otrzymał poszycie.

Załącznik:

IMG_20220103_132011.jpg [ 322.08 KiB | Przeglądany 31645 razy ]

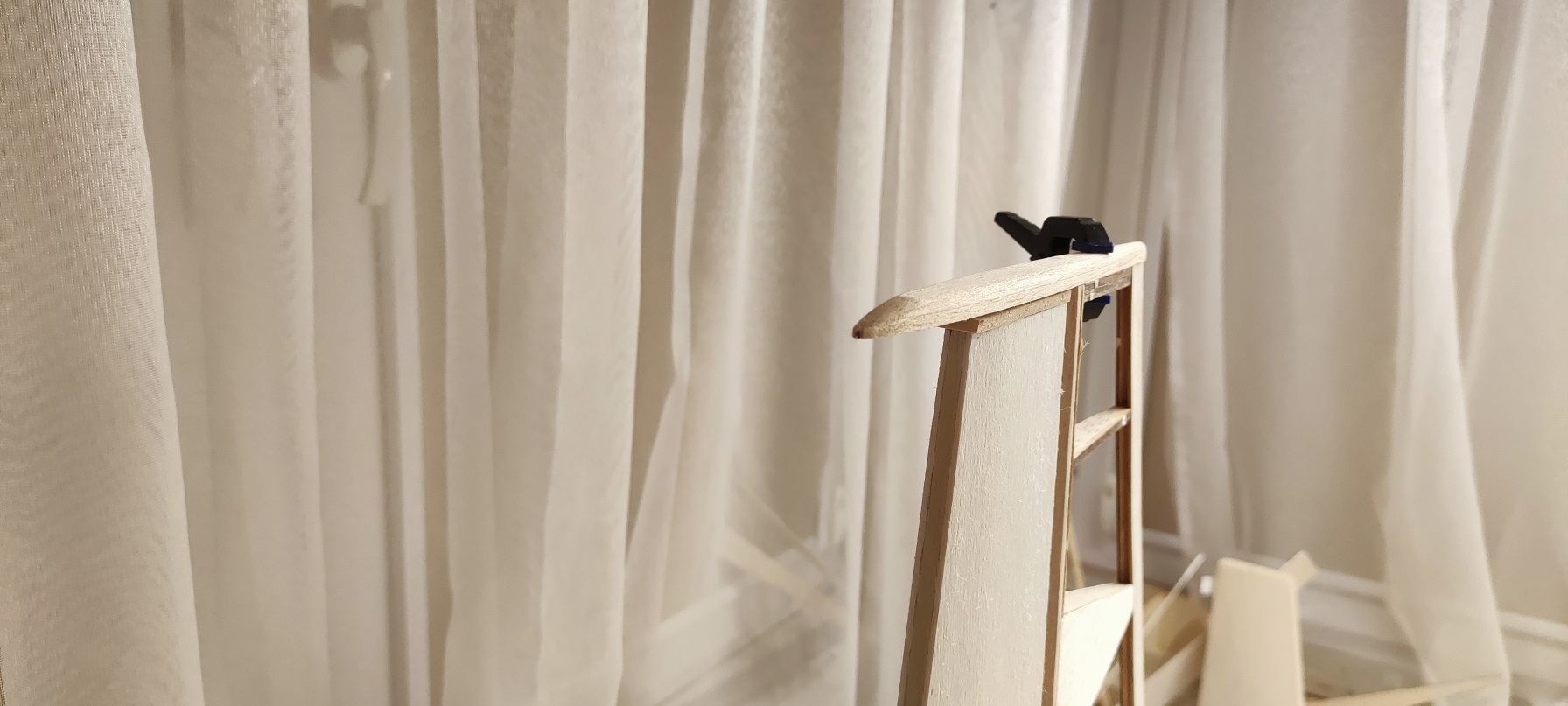

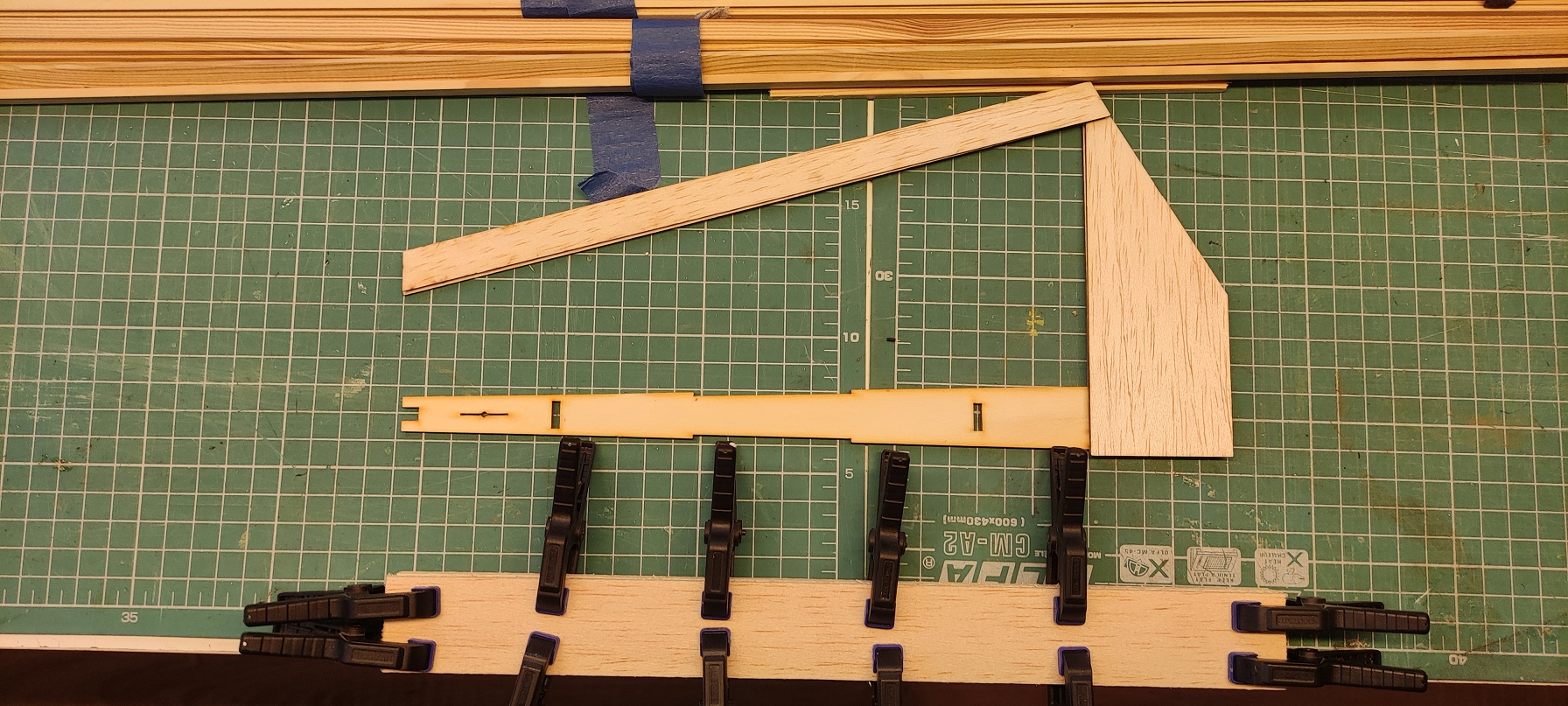

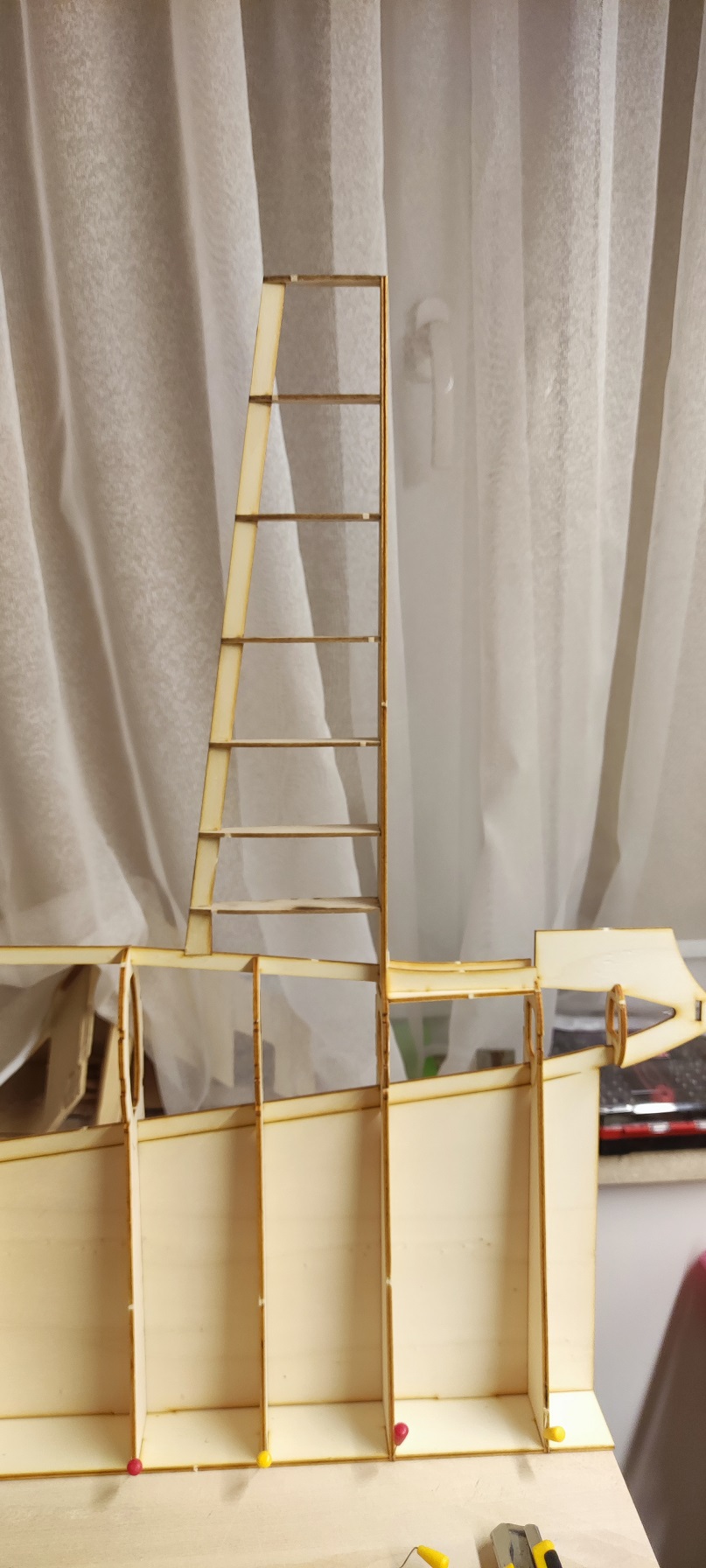

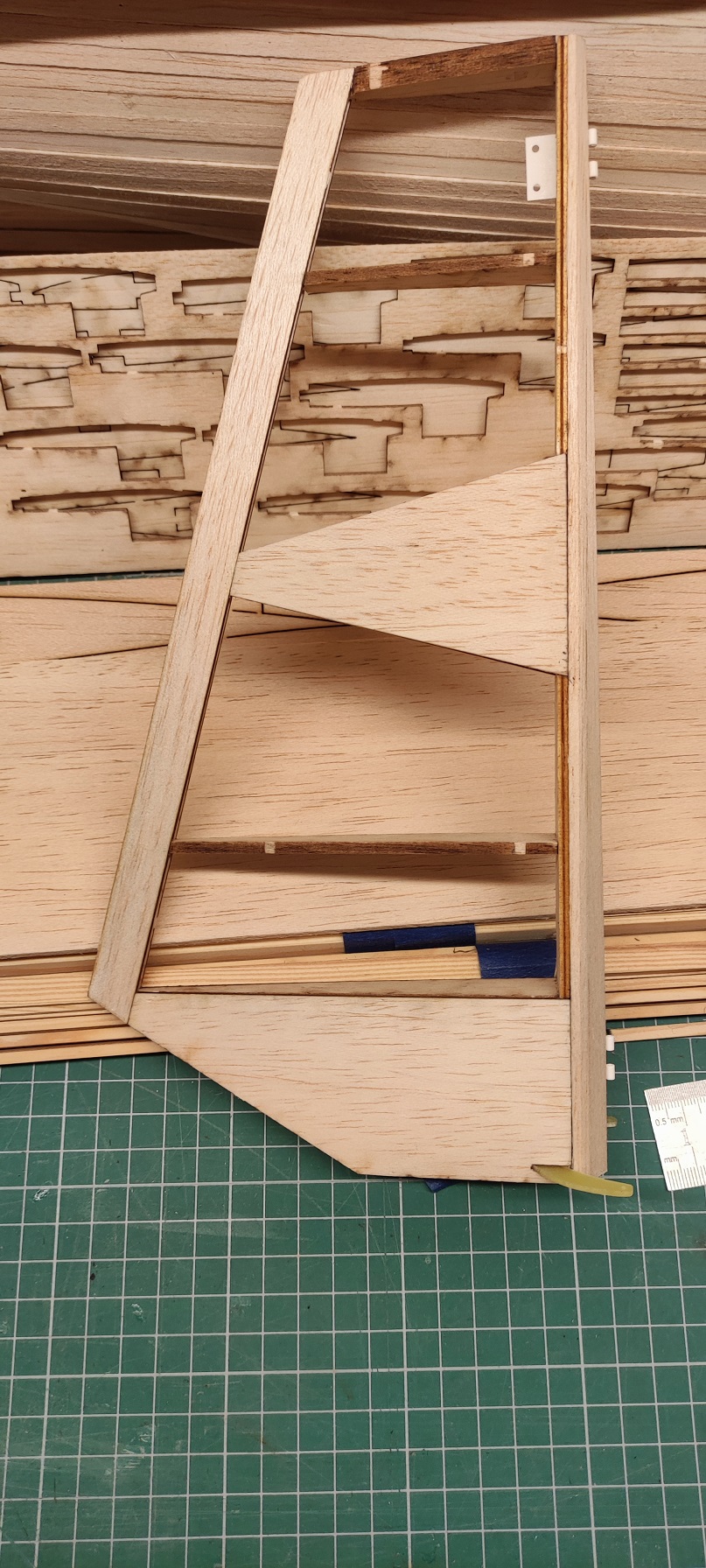

W międzyczasie powstał także ster kierunku.

Załącznik:

IMG_20220102_114838.jpg [ 592.14 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220102_115325.jpg [ 608.93 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220102_212613.jpg [ 371.87 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220103_132002.jpg [ 672.95 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220103_191451.jpg [ 519.23 KiB | Przeglądany 31645 razy ]

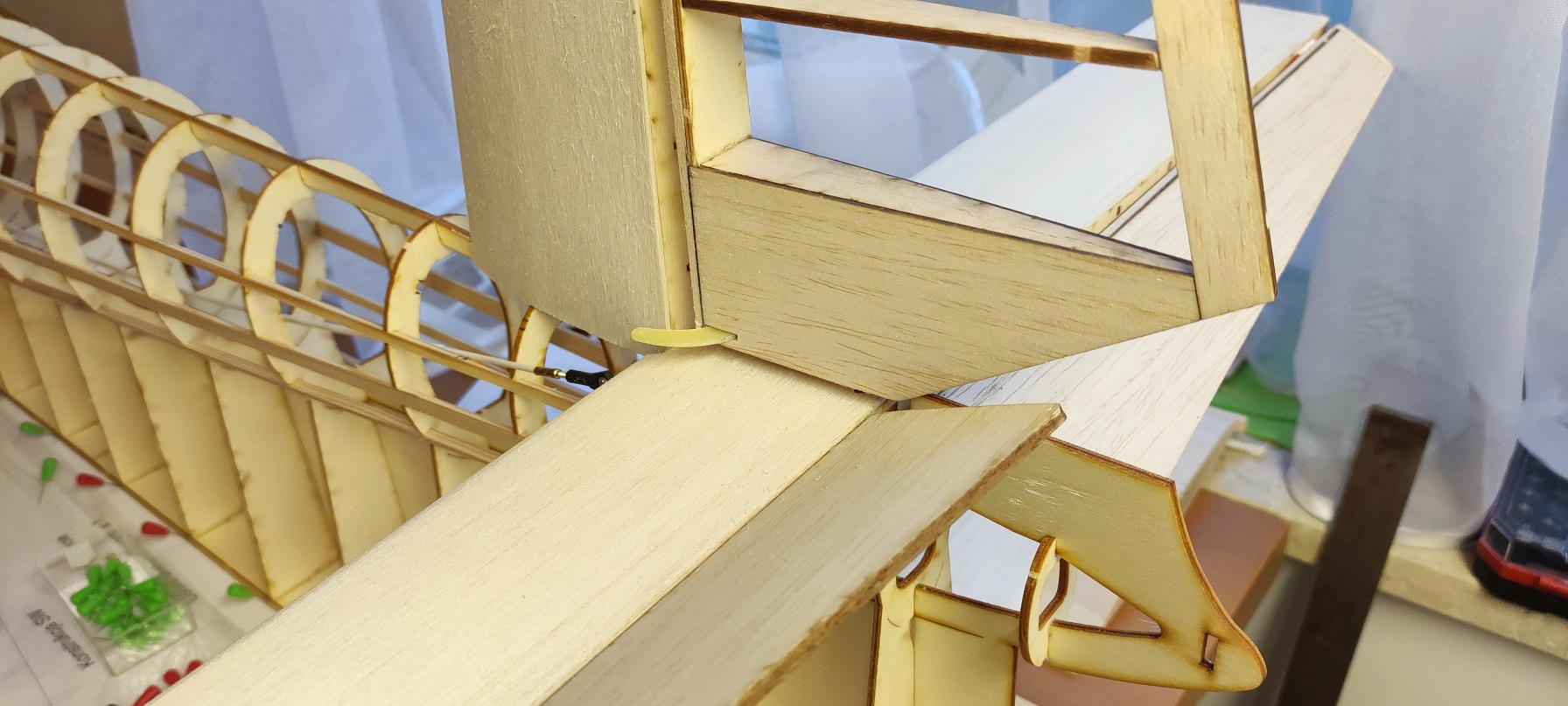

Przymiarka całego usterzenia:

Załącznik:

IMG_20220104_143128.jpg [ 383.46 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220104_143304.jpg [ 239.12 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220104_143310.jpg [ 380.17 KiB | Przeglądany 31645 razy ]

Załącznik:

IMG_20220104_143316.jpg [ 391.2 KiB | Przeglądany 31645 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec

____________SAM 18-025_____________
https://gliders.pl

Na górę

mgr

Tytuł: Re: SZD-21-2B Kobuz 3 (1:4.5)

: 5 sty 2022, o 17:32

Administrator

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

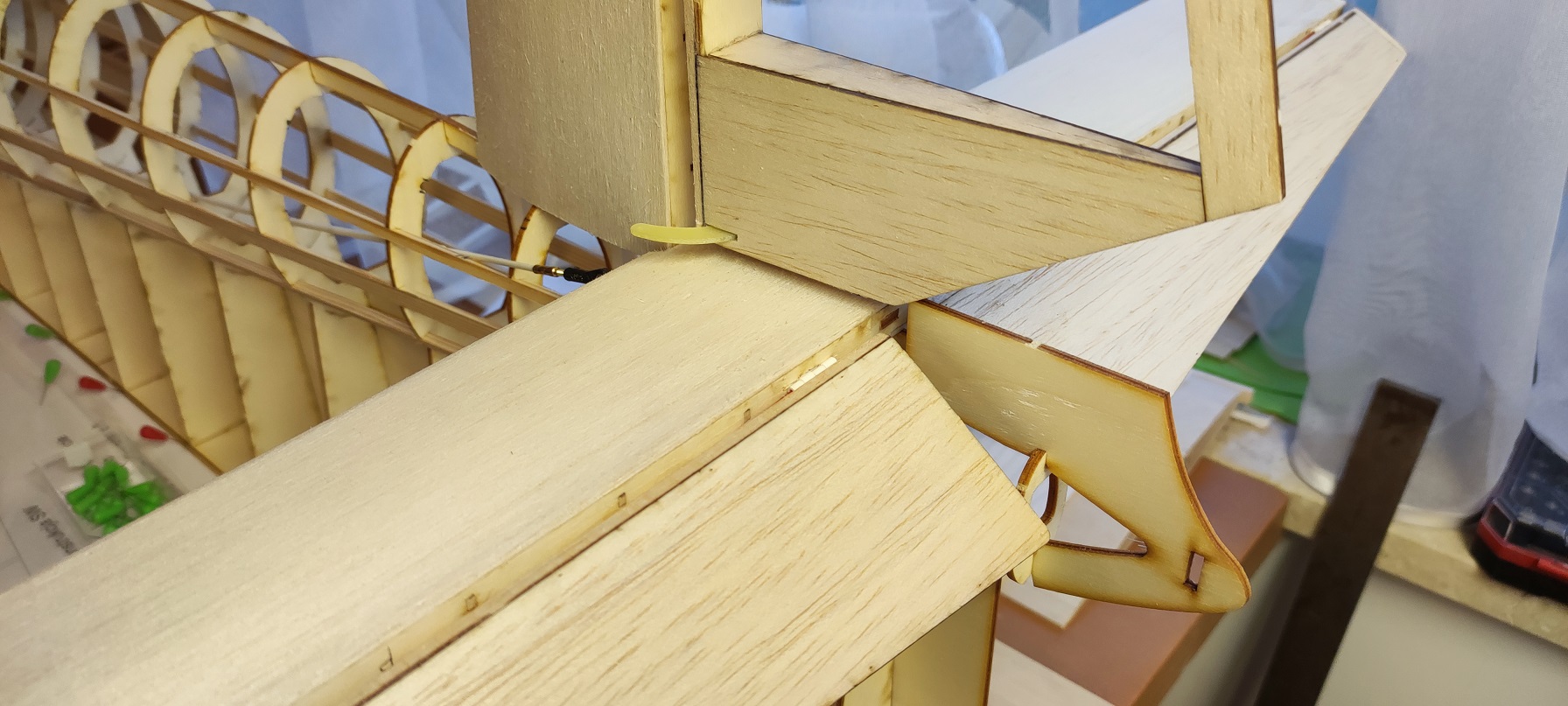

Na sterze kierunku pojawiła się imitacja wyważenia masowego steru.
Element jeszcze do spasowania ale zarys jest

Załącznik:

IMG_20220104_153217.jpg [ 317.95 KiB | Przeglądany 31602 razy ]

Załącznik:

IMG_20220104_153221.jpg [ 265.52 KiB | Przeglądany 31602 razy ]

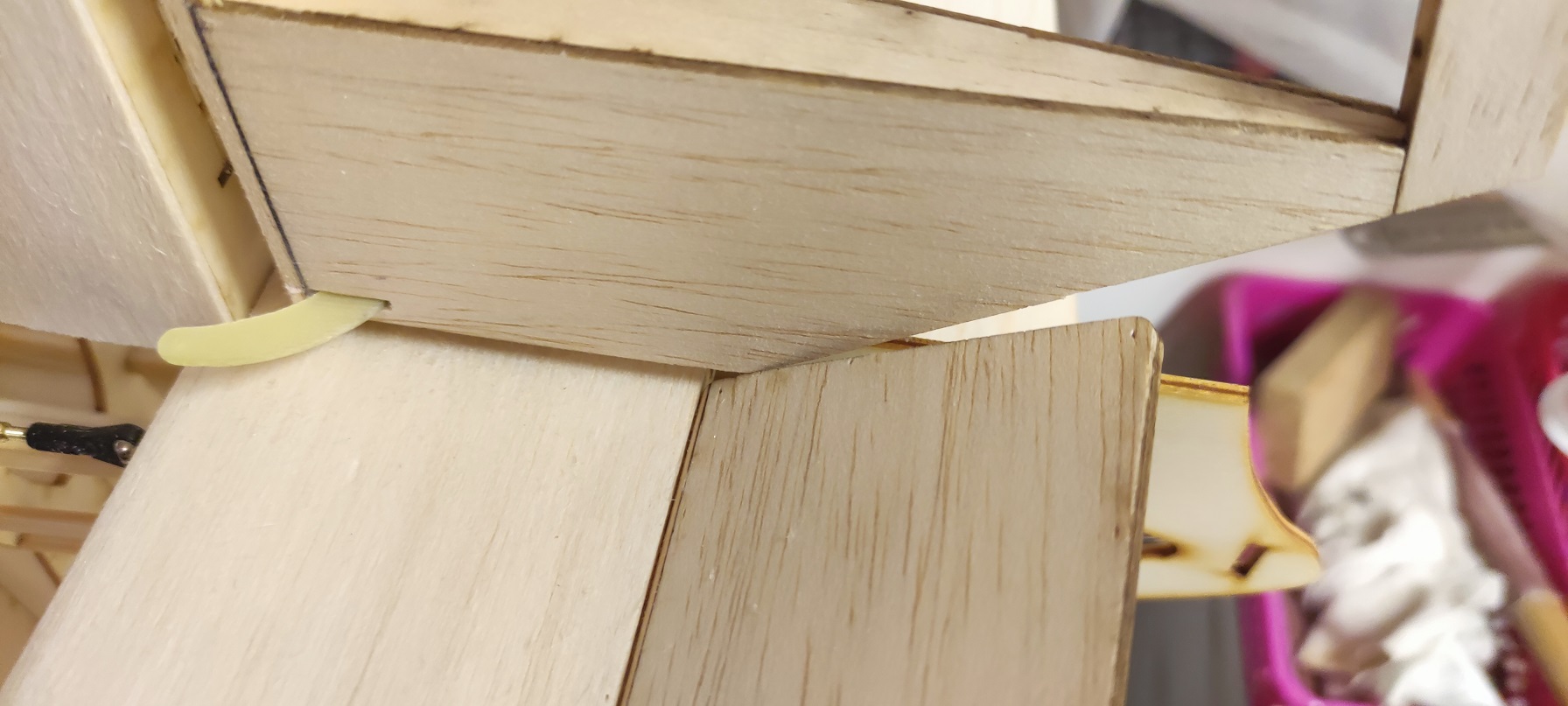

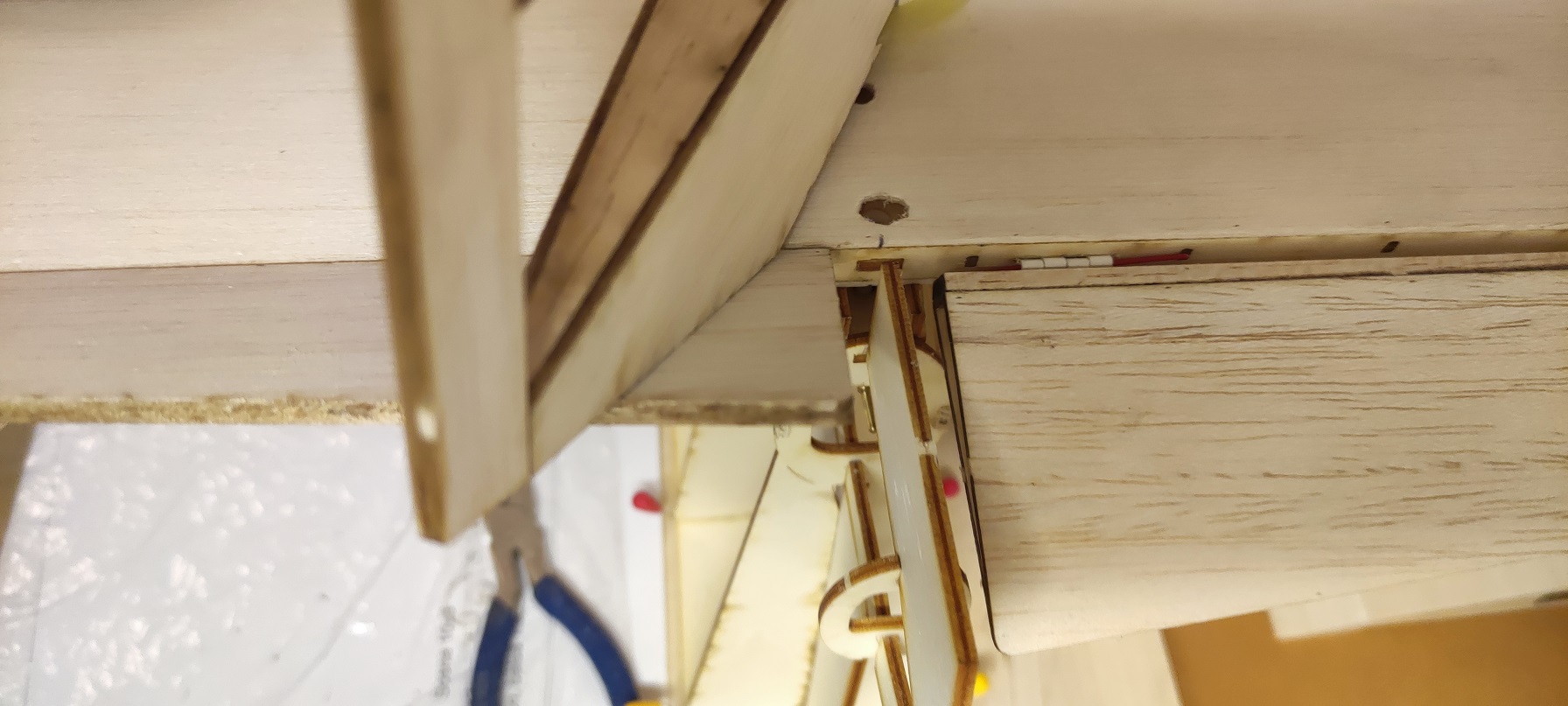

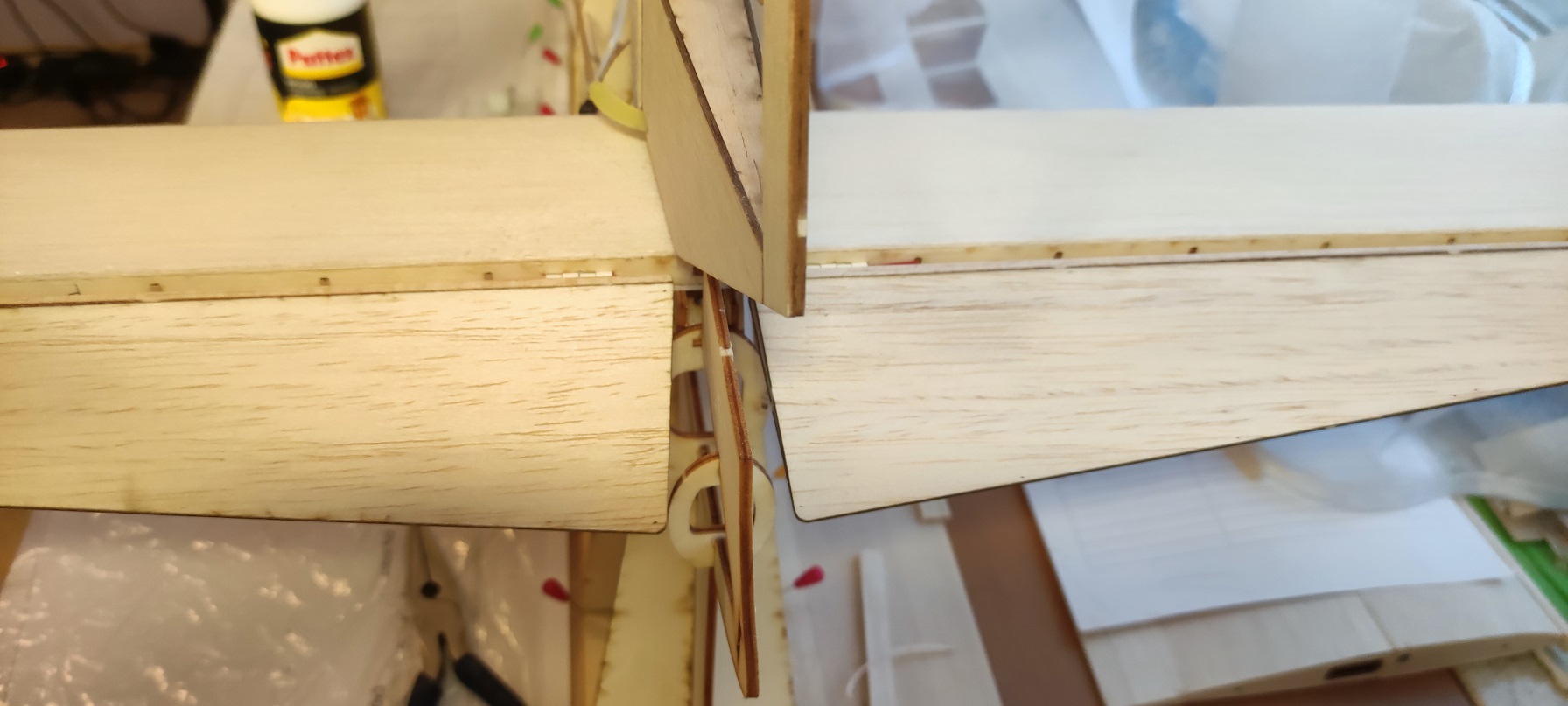

Zrobiłem też symulacje kolizji - pojawia się przy ok 40stopniach wychylenia SW - wartość której nigdy nie ustawię w modelu więc jest spoko 8-)

Załącznik:

IMG_20220104_161231.jpg [ 270.56 KiB | Przeglądany 31602 razy ]

Załącznik:

IMG_20220104_161240.jpg [ 290.37 KiB | Przeglądany 31602 razy ]

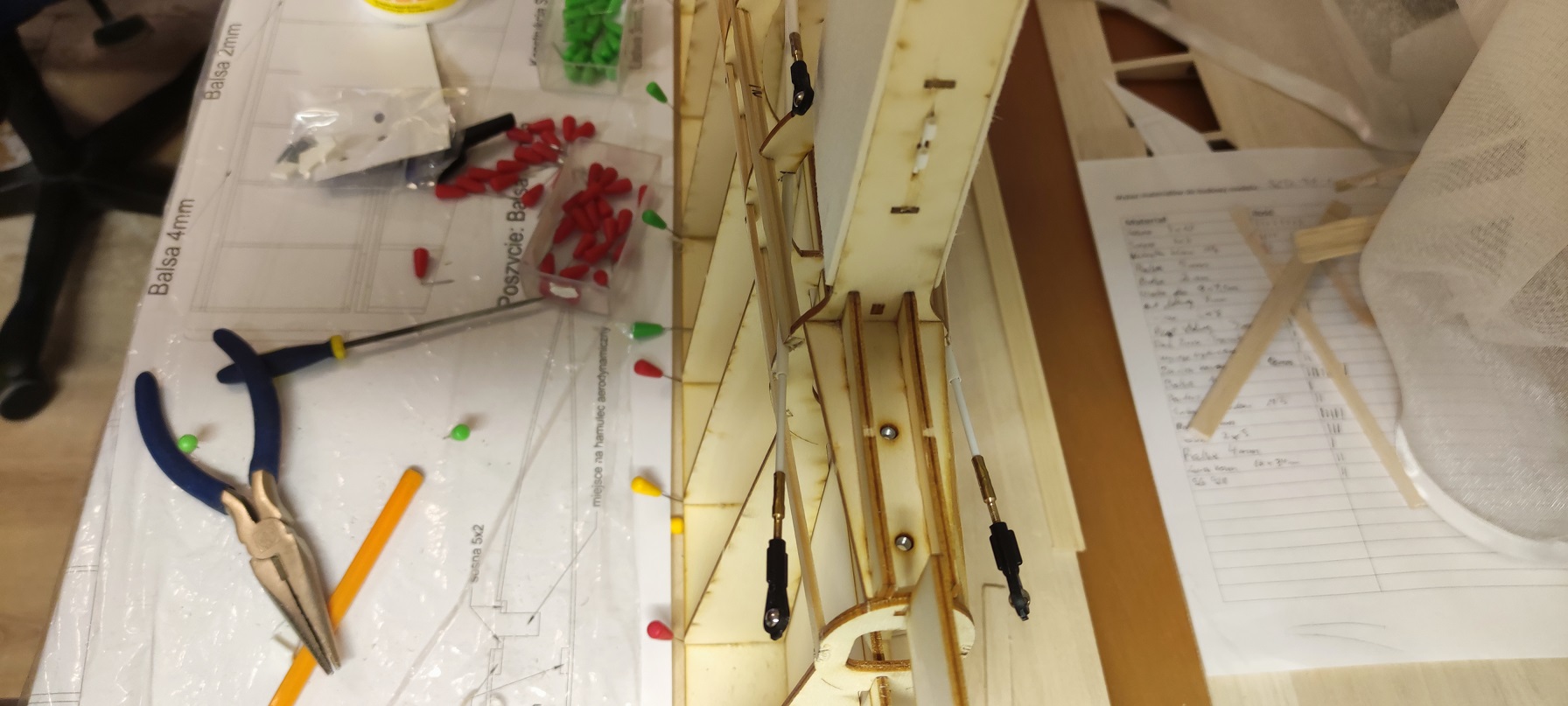

Ustawiłem też bowdeny w miejscach docelowych.

Załącznik:

IMG_20220104_162242.jpg [ 289.79 KiB | Przeglądany 31602 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec

____________SAM 18-025_____________
https://gliders.pl

Na górę

pepcio

Tytuł: Re: SZD-21-2B Kobuz 3 (1:4.5)

: 5 sty 2022, o 20:04

Modelarz

Rejestracja: 11 lut 2013, o 21:44
Posty: 794
Lokalizacja: Elbląg

Patrzę ,podziwiam i się nie odzywam. Niesamowite postępy robisz w tym co robisz :lol:

. Nie tak dawno "easy" a tutaj proszę! Model pierwsza klasa :shock:

. I wreszcie konkretnych rozmiarów. Serwa muszą być też konkretne . Przecież to akrobat

_________________
...stare szybowce mają w sobie duszę...

Pozdrawiam Mirek

Na górę

mgr

Tytuł: Re: SZD-21-2B Kobuz 3 (1:4.5)

: 7 sty 2022, o 19:57

Administrator

Rejestracja: 12 lip 2014, o 07:56
Posty: 1773
Lokalizacja: Gdańsk

Dziękuję, ale gdzie tam, sporo nauki jeszcze przede mną...
Serwa jeszcze nie wybrane, nie jestem na nic zdecydowany, zgodzę się, że TP SG-92R odpadają :lol:

A w samym modelu, tematem ostatnich dni jest centropłat.
Który to został zabudowany i zalany żywicą L285 wymieszaną z mikrobalonem.

Załącznik:

IMG_20220107_184814.jpg [ 391.07 KiB | Przeglądany 31526 razy ]

_________________
Nic tak nie cieszy, jak własny szybowiec

____________SAM 18-025_____________
https://gliders.pl

Na górę
