Autor:  TomekW [ 1 sty 2012, o 16:32 ]
Tytuł:  Re: Moja szkolna Cobra

Ja bym robił na napęd kierunku bowdenem . Najpierw przyklej jeden koniec osłony bowdena potem mocno naciągnij i przyklej drugi koniec. Tak wklejony nie musi być dodatkowo klejony w środku -nie ma możliwości wypaczenia jest dzięki temu bezluzowy .

Autor:  PiotrKostek [ 1 sty 2012, o 20:56 ]
Tytuł:  Re: Moja szkolna Cobra

A czym kleić bowden, tak żeby nie było ryzyka wyklejenia się - wszak ma być mocno naciągnięty ?

Autor:  Michał [ 1 sty 2012, o 20:59 ]
Tytuł:  Re: Moja szkolna Cobra

Musisz rurkę zmatowić w miejscu klejenia (gruby papier ścierny). Co do klejenia to poxipol najlepiej by to chwycił i szybko.

Autor:  PiotrKostek [ 12 sty 2012, o 23:40 ]
Tytuł:  Re: Moja szkolna Cobra

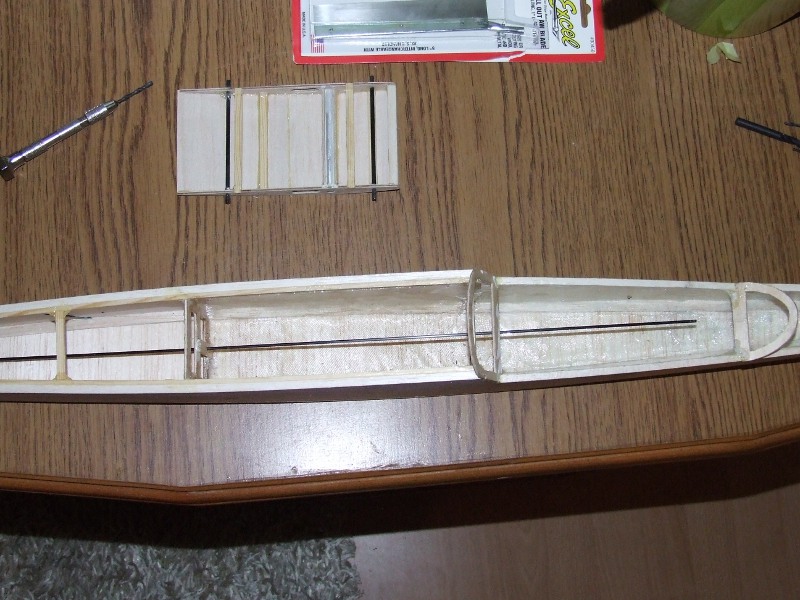

Żeby nie było, że nic nie robię. Postęp prac jest powolny, ale w miarę stały. Miałem niezłe przejścia z napędem st. pionowego. Dużo podpiłowywania, pasowania, docinania... Zemściły się niedopracowania i nieprzemyślane projektowanie. Ale wygląda, że jest ok. Działa gładko, lekko wbrew pozorom zapowiada się sztywno. A przejścia które miałem z nim udowodniły że poklejone i zamocowane jest bardzo mocno :)
Ze szczegółów - zrobiłem centropłat - jest na zdjęciach. wylaminowałem przód od środka. Beznadziejnie :) Napęd steru wysokości zaplanowałem węglowym popychaczem. To dla mnie totalny eksperyment.

Teraz zdjęcia - proszę pytać, analizować :)
Załącznik:
dscf1161w.jpg [ 137.58 KiB | Przeglądany 2226 razy ]

Załącznik:
dscf1164i.jpg [ 71 KiB | Przeglądany 2226 razy ]

Załącznik:
dscf1168h.jpg [ 152.12 KiB | Przeglądany 2226 razy ]

Załącznik:
dscf1169hb.jpg [ 147.54 KiB | Przeglądany 2226 razy ]

Załącznik:
dscf1170m.jpg [ 153.02 KiB | Przeglądany 2226 razy ]

Załącznik:
dscf1162e.jpg [ 145.69 KiB | Przeglądany 2226 razy ]

Autor:  ali1983 [ 13 sty 2012, o 20:07 ]
Tytuł:  Re: Moja szkolna Cobra

nie za cienki ten węgiel na SW?
ja do swifta dałem 3mm przy długości 400mm, a i tak jest trochę giętko.

a ogólnie to całkiem nieźle!!!

Autor:  PiotrKostek [ 13 sty 2012, o 22:41 ]
Tytuł:  Re: Moja szkolna Cobra

Ten węgiel to tylko na zawiasie - ma 30mm długości. Do tej płytki będzie dokręcany statecznik, który będzie miał swoją konstrukcję. Takie miałem łożyska - 2mm średnicy wew. Do makiety dam łożyska 3mm, choć pewnie i to rozwiązanie się sprawdzi, bo jest naprawdę sztywne i bezluzowe. A nie wydaje mi się, żeby były tam siły mogące złamać pręt węglowy na długości 15mm.

Autor:  ali1983 [ 14 sty 2012, o 10:56 ]
Tytuł:  Re: Moja szkolna Cobra

ale mi chodziło o popychacz SW (zdjęcie 4 i 5)

Autor:  PiotrKostek [ 14 sty 2012, o 11:08 ]
Tytuł:  Re: Moja szkolna Cobra

okaże się w praniu :) jest podparty w kilku miejscach - próby na zablokowanym sterze nie wykazują jakichś większych odchyleń. Nie wygina się specjalnie, a nie przypuszczam, żeby na sterze były siły zdolne go zablokować tak jak ja to robię ręką. Ale jak to mówi milo - w locie różne rzeczy się dzieją. Zobaczymy :)

Autor:  milo [ 15 sty 2012, o 15:22 ]
Tytuł:  Re: Moja szkolna Cobra

Bardzo ładnie! Ster kierunku w oryginale jest kryty płótnem. To taka moja delikatna dygresja, pewnie mało istotna. Pokazuj postępy.

Autor:  PiotrKostek [ 21 sty 2012, o 18:33 ]
Tytuł:  Re: Moja szkolna Cobra

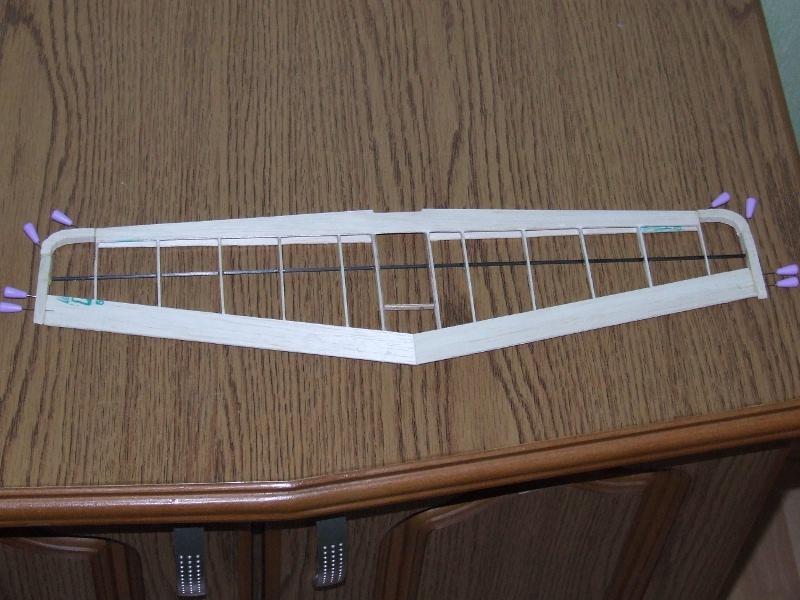

Postępy minimalne - zaciąłem się na poziomym. Niestety jak wspomniałem błędy w planowaniu (brak doświadczenia) postawiły mnie przed wyzwaniem - rzeźba totalna. :) ale chyba udało się. Choć w makiecie - której ta cobra jest poligonem rozwiążę to zupełnie inaczej - już mam wszystko dobrze rozrysowane. Dam też grubszy profil i kesony z balsy 1mm. W tej chwili projektowałem to z kesonem 1,5 co spowodowało totalny brak miejsca w środku, gdyż nie uwzględniłem, że konstrukcja będzie o 3 mm mniejsza. Ale już nad tym zapanowałem i jak mówię - mam już makietowy statecznik zaplanowany. statecznik do drobnych poprawek ale już kompletny waży 19g. To tak dla informacji, bo dla mnie ta liczba nic nie mówi :) W drugiej wersji będzie znacznie lżejszy. Całość tego co mam - na jednym ze zdjęć waży 216gr.
Teraz zdjęcia - z moim małym pomocnikiem :) Na wieczór mam zaplanowane przyklejenie centropłata i pionowego, tak żeby jutro już zacząć wypełniać bryłę styrodurem...
Załącznik:
dscf1233h.jpg [ 45.83 KiB | Przeglądany 2224 razy ]

Załącznik:
dscf1232w.jpg [ 76.68 KiB | Przeglądany 2224 razy ]

Załącznik:
dscf1236b.jpg [ 34.31 KiB | Przeglądany 2224 razy ]

Załącznik:
dscf1237gk.jpg [ 39.85 KiB | Przeglądany 2224 razy ]

Załącznik:
dscf1235h.jpg [ 74.24 KiB | Przeglądany 2224 razy ]
